Обзор и тестирование материнской платы ASUS PRIME Z370-A: сбалансированное решение

Компания Intel удивила своих поклонников тем, что вместе с анонсом процессоров Intel Core 8-ого поколения (Coffee Lake) для платформы Socket LGA1151 представила только один набор системной логики, а именно флагманский Intel Z370. Тем самым она оставила в стороне желающих сэкономить на покупке материнской платы, а также пользователей, не увлекающихся разгоном. Именно поэтому, по состоянию на начало 2018 года, звание бюджетной материнской платы формата ATX под данную платформу вполне заслуживают модели стоимостью порядка $160 – 200, ведь минимум в эту сумму вам обойдется покупка новинки от именитого производителя.

ASUS PRIME Z370-A

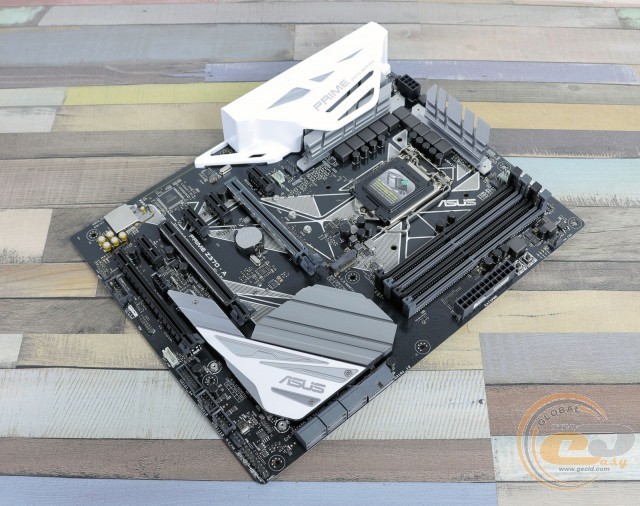

Что же касается сегодняшнего обзора, то в нем мы поговорим о так называемом «среднем классе» − плате ASUS PRIME Z370-A стоимостью порядка $210. Она предлагает очень заманчивый набор характеристик, который приятно дополнен стильным дизайном и традиционно высоким качеством исполнения.

Спецификация

Модель

ASUS PRIME Z370-A

Чипсет

Intel Z370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (х16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения вентилятора для M.2-накопителя (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.1 Gen 1 с поддержкой четырех портов USB 3.1 Gen 1

2 x USB 2.0 с поддержкой четырех портов USB 2.0

1 x COM

1 x TPM

1 x Thunderbolt

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z370-A ASUS PRIME Z370-A

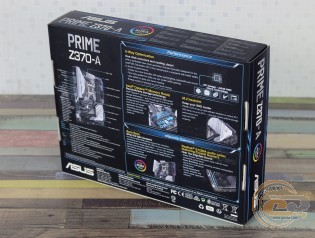

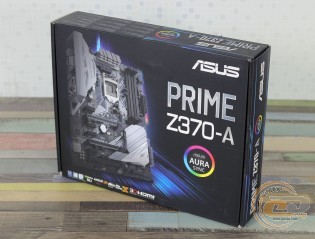

Материнская плата ASUS PRIME Z370-A поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME Z370-A

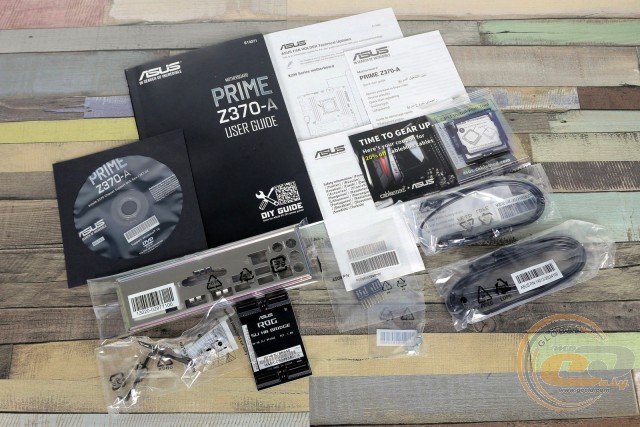

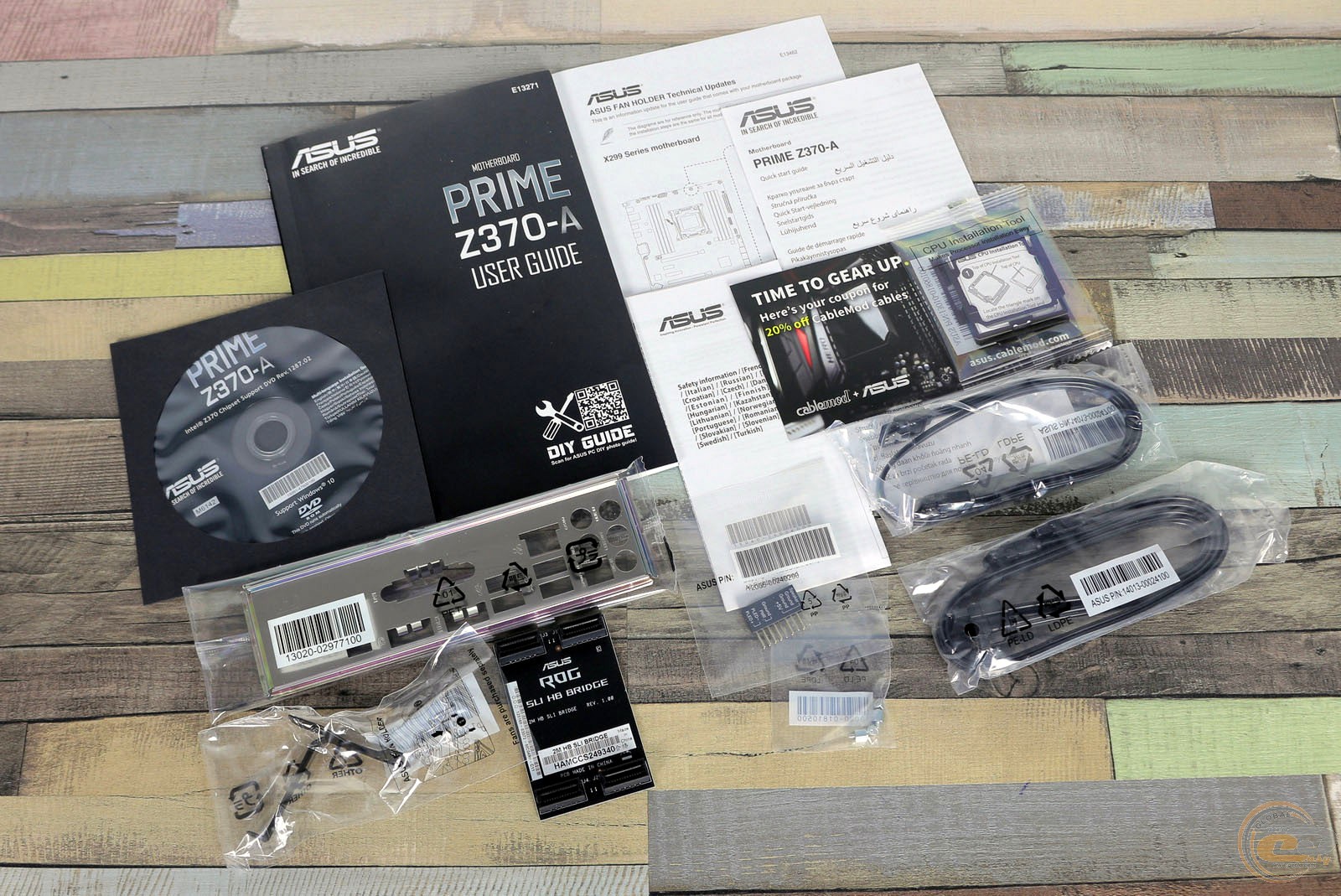

В комплекте поставки, помимо привычного диска с ПО, набора бумажной документации и заглушки интерфейсной панели, мы обнаружили мостик 2-Way NVIDIA SLI, инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора, набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК, набор винтиков для крепления M.2-накопителей и три кабеля SATA.

Дизайн и особенности платы

ASUS PRIME Z370-A

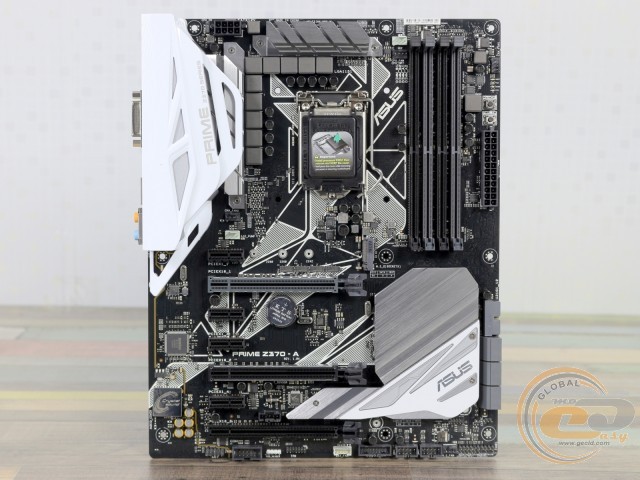

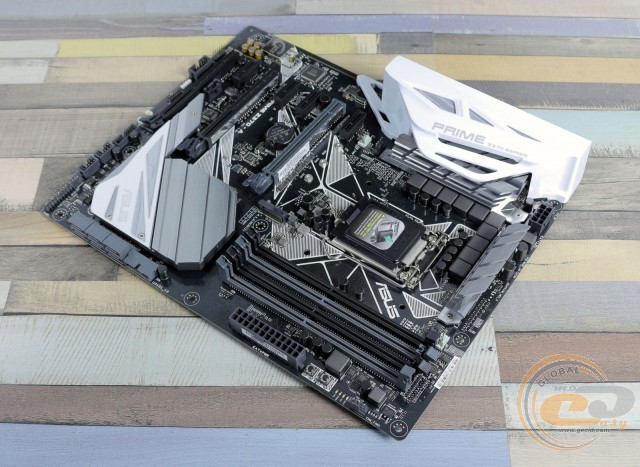

Что касается дизайна, то мы видим уже ставшее традиционным для линейки ASUS PRIME сочетание черной печатной платы и бело-серебристых компонентов. Подобный внешний вид явно придется по душе большинству пользователей: он не вызывающий и в тоже время приятный.

ASUS PRIME Z370-A

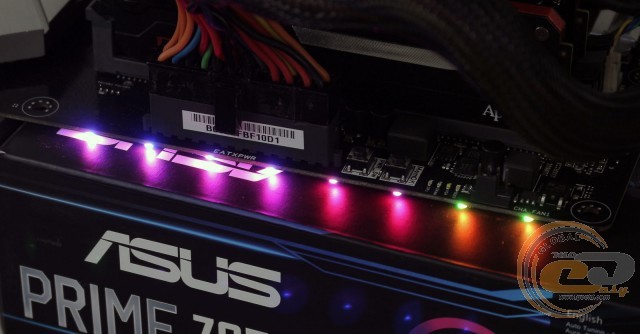

Не обошлось и без подсветки, которая заключается в наличии восьми светодиодов на правой стороне печатной платы. Регулировать параметры их свечения можно в комплектном ПО.

ASUS PRIME Z370-A

Компоновка набортных элементов выполнена на высшем уровне, поэтому несмотря на наличие дополнительных кнопок и разъемов, у нас не возникло никаких претензий в процессе сборки системы.

ASUS PRIME Z370-A

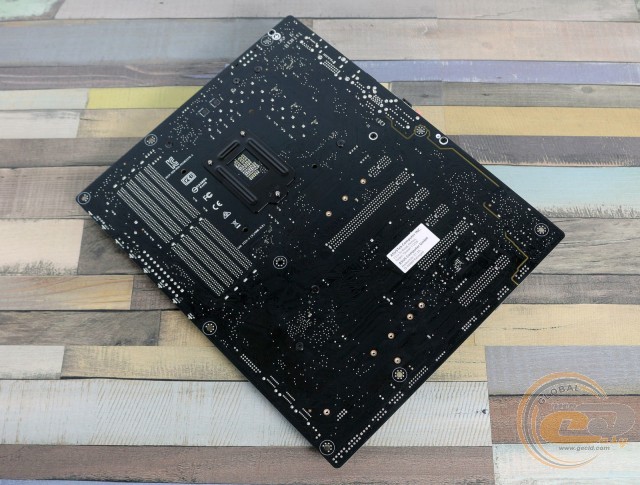

Взглянув на обратную сторону ASUS PRIME Z370-A, можно отметить стандартную опорную пластину процессорного разъема, а также винты, удерживающие радиаторы системы охлаждения.

ASUS PRIME Z370-A

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты TPM и COM, колодка TB_HEADER (для реализации интерфейса Thunderbolt), разъемы подключения светодиодной ленты и температурного датчика, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате реализована поддержка шести портов USB 2.0 и шести USB 3.1 Gen 1: по четыре внутренних и по два на интерфейсной панели.

ASUS PRIME Z370-A

ASUS PRIME Z370-A

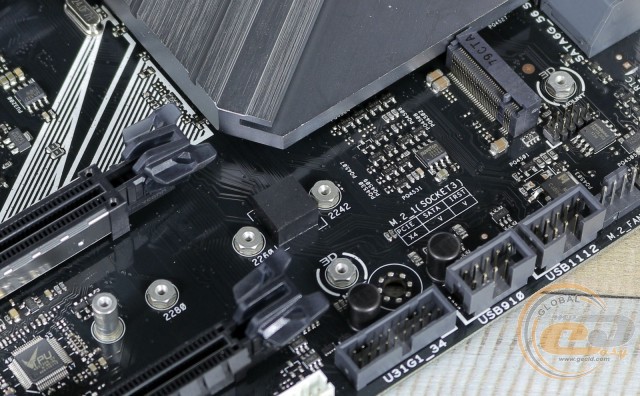

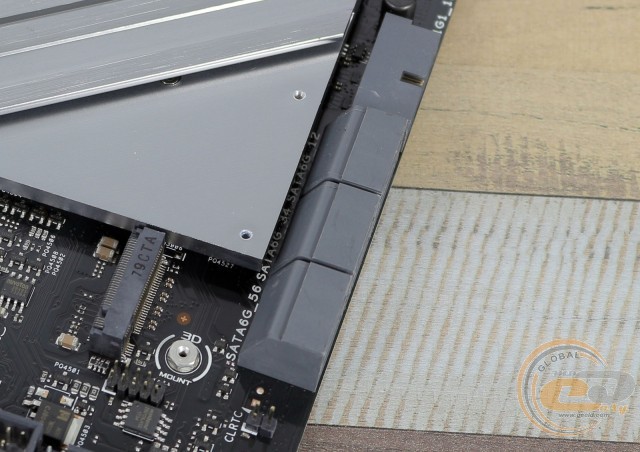

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. Присутствует и ряд ограничений: один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. Второй интерфейс M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_56») при установке накопителя в режиме PCIe 3.0 x4.

ASUS PRIME Z370-A

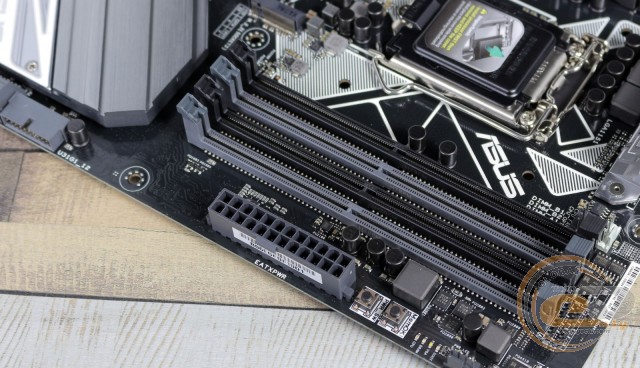

Системная плата ASUS PRIME Z370-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1, а также кнопки «Включение» и «MemOK!». Последняя позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS PRIME Z370-A

ASUS PRIME Z370-A

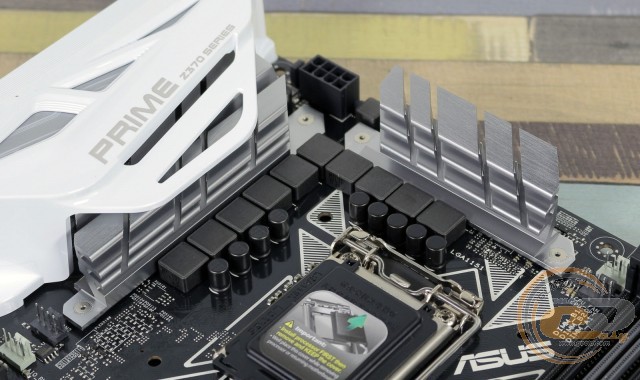

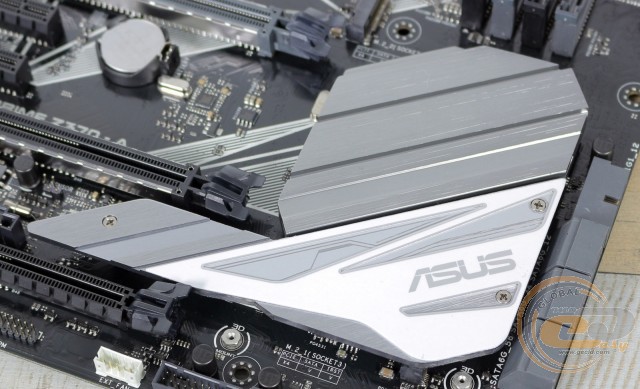

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z370, в то время как еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,5°C (при разгоне – 35,4°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 44,8°C (при разгоне – 51,2°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 45,4°C (при разгоне – 49,8°C);
  • дроссели – 57,1°C (при разгоне − 65,3°C).

Никаких особых проблем с температурными показателями не наблюдалось даже в разгоне, тем не менее при оверклокинге не стоит забывать о хорошей циркуляции воздуха внутри корпуса.

ASUS PRIME Z370-A

ASUS PRIME Z370-A

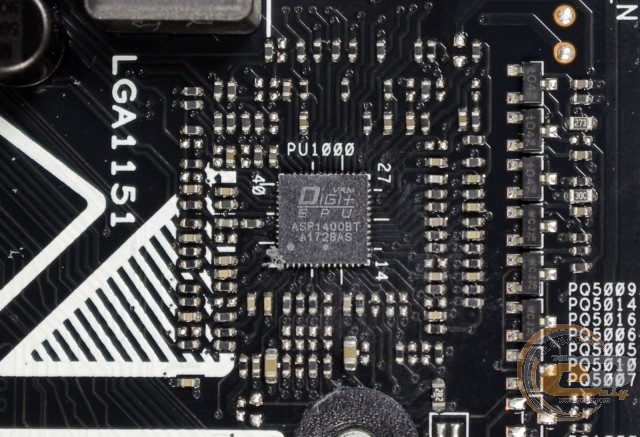

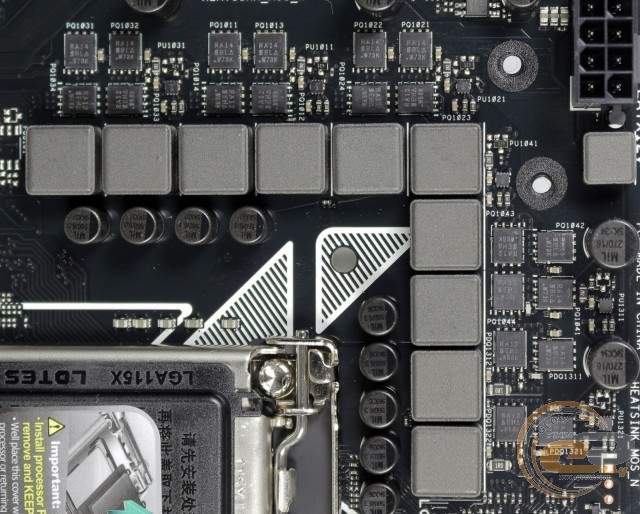

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME Z370-A

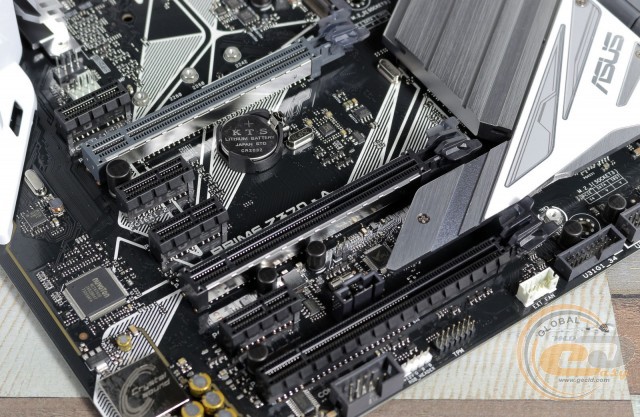

Для расширения функциональности материнской платы ASUS PRIME Z370-A есть семь слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо x8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (в режиме x4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Само расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1. Если же у вас лишь одна видеокарта, то следует использовать верхний слот PCIe 3.0 x16 с усиленной конструкцией.

ASUS PRIME Z370-A

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS PRIME Z370-A

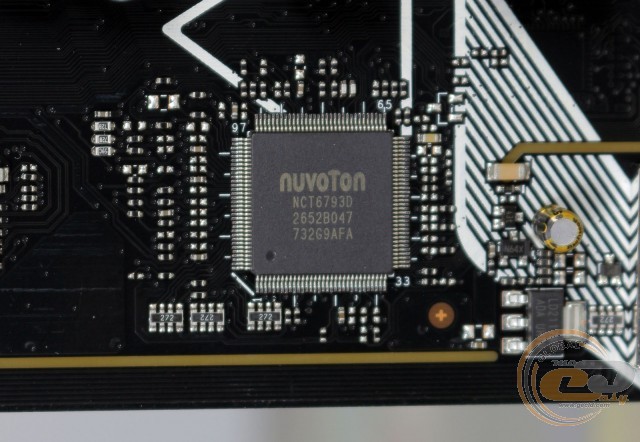

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу порта COM, а также мониторинг.

ASUS PRIME Z370-A

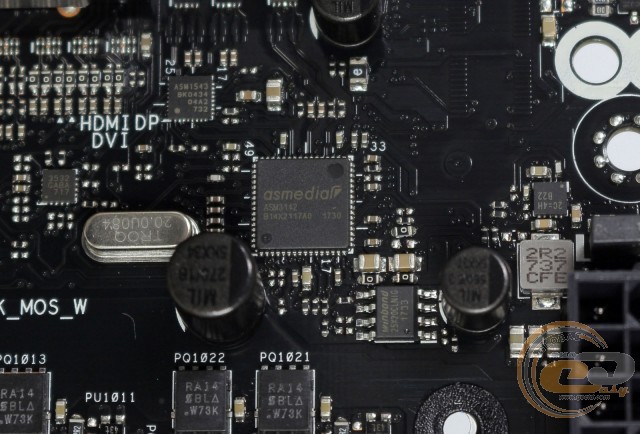

Корректная работа двух портов USB 3.1 Gen 2 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM3142.
