Обзор и тестирование материнской платы ASUS PRIME Z390-A: оптимальный выбор

Долгое время в роли флагманского набора системной логики выступал Intel Z370, но по некоторым своим возможностям он уступал младшим собратьям, представленным весной 2018 года. Так, он лишен поддержки портов USB 3.1 Gen 2 и контроллера CNVi для подключения модуля беспроводных интерфейсов Intel Wireless-AC. С его помощью можно реализовать поддержку стандартов Wi-Fi (802.11a/b/g/n/ac, 1,73 Гбит/с) и Bluetooth 5.0.

ASUS PRIME Z390-A ASUS PRIME Z390-A

И вот, спустя практически год после выпуска Intel Z370, мы получили его замену в лице Intel Z390. Каких-то существенных изменений нет: к функциональности текущего флагмана лишь добавили поддержку USB 3.1 Gen 2 и контроллера CNVi. Остальные характеристики (поддержка разгона, количество линий PCI Express, возможность распределения процессорных линии между слотами PCI Express и т.д.) остались неизменными.

Сравнительная таблица всех актуальных чипсетов Intel 300-й серии выглядит следующим образом:

Модель

Intel Z390

Intel Q370

Intel H370

Intel B360

Intel H310

Поддержка разгона

Да

Нет

Нет

Нет

Нет

Количество линий PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальное количество портов USB 3.1 Gen 2 / USB 3.1 Gen 1

6 / 10

6 / 10

4 / 8

4 / 6

0 / 4

Общее количество портов USB

14

14

14

12

10

SATA 6 Гбит/с

6

6

6

6

4

RAID 0, 1, 5, 10

Да

Да

Да

Нет

Нет

Intel RST

3

3

2

1

0

Intel Wireless-AC

Да

Да

Да

Да

Да

Intel Smart Sound

Да

Да

Да

Да

Нет

ASUS PRIME Z390-A

Давайте же познакомимся с первой новинкой на новом флагманском чипсете, оказавшейся у нас на тестировании. Речь пойдет о материнской плате ASUS PRIME Z390-A.

Спецификация

Модель

ASUS PRIME Z390-A

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4266 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

2 x разъема подключения водоблоков СВО (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 x разъем вентилятора M.2

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2

1 x DisplayPort

1 x HDMI

1 x RJ45

2 x USB 2.0

2 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 1 Type-C

1 x USB 3.1 Gen 1

3 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z390-A ASUS PRIME Z390-A

ASUS PRIME Z390-A поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME Z390-A

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • три кабеля SATA;
  • винты крепления накопителей M.2;
  • мостик 2-Way NVIDIA SLI
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME Z390-A

Хотя общие принципы оформления линейки ASUS PRIME соблюдены, но дизайн новинки претерпел небольшие изменения. Она щеголяет новым чипсетным радиатором оригинальной формы, защитным кожухом над интерфейсной панелью в схожем стиле и аналогичным белым узором на черном текстолите. В целом выглядит интересно и гармонично.

ASUS PRIME Z390-A

При желании облик платы можно украсить путем активации подсветки ASUS AURA Sync. Она отвечает за иллюминацию радиатора и кожуха над интерфейсной панелью, а также синхронизирует подсветку с другими комплектующими. Не стоит забывать и о наличии колодок для светодиодных лент.

ASUS PRIME Z390-A

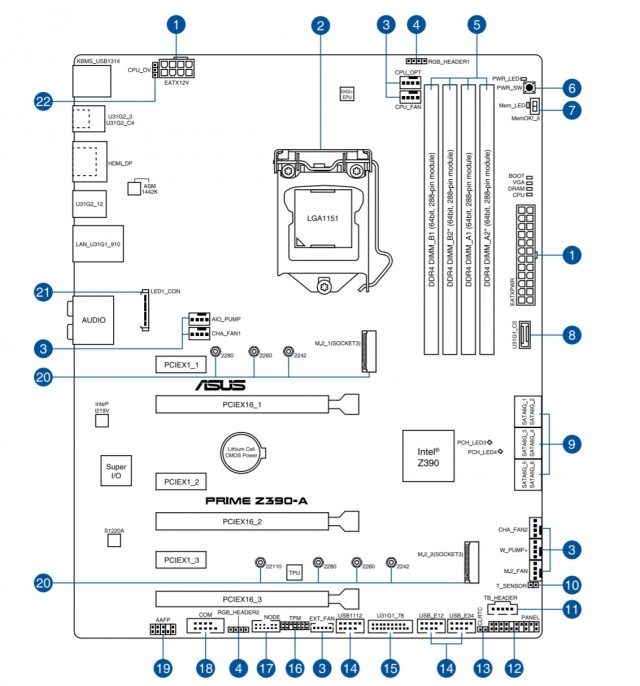

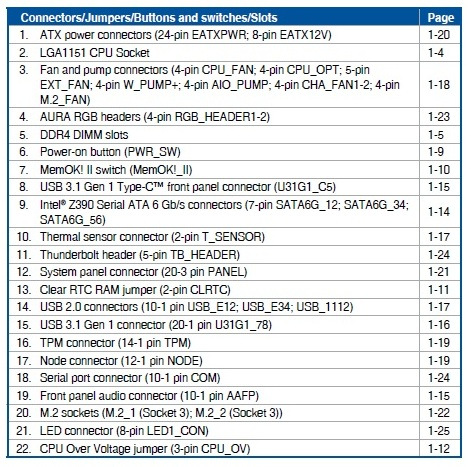

Никаких вопросов не возникло и к компоновке или удобству сборки системы. Все порты и разъемы грамотно разнесены по краям печатной платы, DIMM-слоты оснащены защелками только с одной стороны, а SATA-порты не боятся установки длинных карт расширения.

ASUS PRIME Z390-A

На обратной стороне ASUS PRIME Z390-A выделим опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ASUS PRIME Z390-A

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, колодка для светодиодной ленты, порты NODE, COM и TPM, джампер сброса CMOS и колодка подключения фронтальной панели.

Дополнительно отметим четыре колодки для активации портов USB: три USB 2.0 и одну USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка шести внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего пять: два внешних, два внутренних и один внутренний для подключения выносной панели с USB 3.1 Gen 1 Type-C.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных чипсетных линий, слот M.2 Socket 3(«M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA6G_2»). Поэтому при установке M.2 SATA-накопителя он будет недоступен.

Для одного из интерфейсов M.2 Socket 3 предусмотрен комплектный радиатор. ASUS уверяет, что с его помощью температуру установленного накопителя можно снизить максимум на 20°С. Это сохранит его высокую производительность и повысит срок службы.

ASUS PRIME Z390-A

Новинка оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 4266 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне расположилась упомянутая выше колодка подключения выносной панели с USB 3.1 Gen 1 Type-C, кнопка «Включение» и переключатель «MemOK».

ASUS PRIME Z390-A

ASUS PRIME Z390-A

Система охлаждения состоит из трех радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40°C (при разгоне − 40°C);
  • верхний радиатор на элементах подсистемы питания – 41°C (при разгоне − 44°C);
  • боковой радиатор на элементах подсистемы питания – 45°C (при разгоне − 55°C);
  • дроссели подсистемы питания – 47°C (при разгоне − 60°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов. В обвязке используются твердотельные конденсаторы, ферритовые дроссели и микросхемы ON Semiconductor NCP302045, объединяющие в одном корпусе два полевых транзистора и драйвер. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS PRIME Z390-A

Для расширения функциональности материнской платы ASUS PRIME Z390-A есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо x8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме x4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX можно организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

ASUS PRIME Z390-A

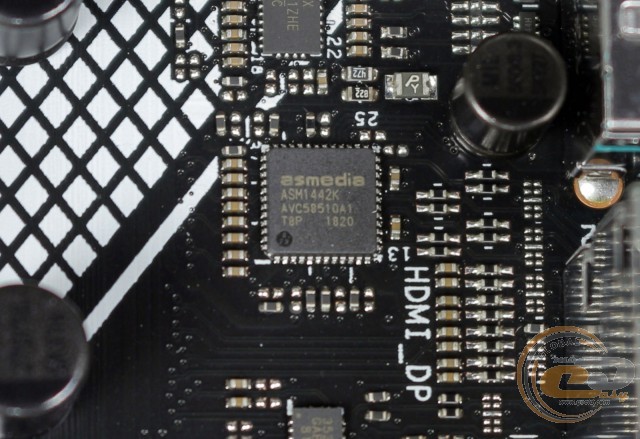

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении есть пара видеовыходов (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS PRIME Z390-A

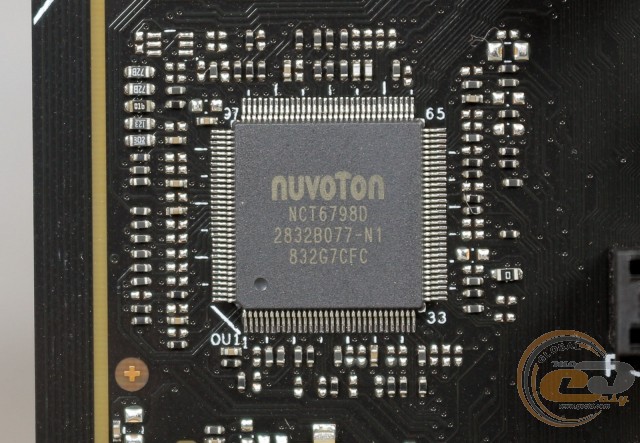

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает работу портов PS/2 и COM, а также мониторинг.

ASUS PRIME Z390-A

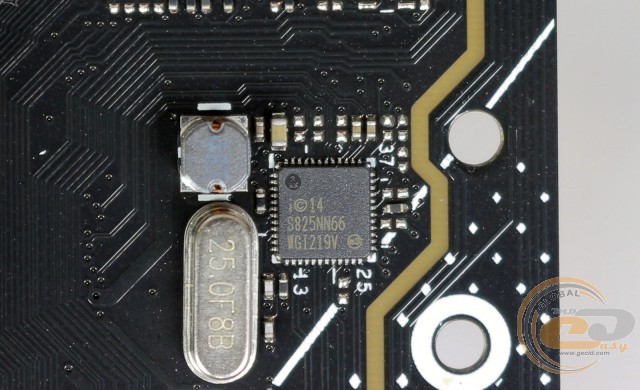

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию сетевых ресурсов поможет осуществить утилита Turbo LAN с поддержкой технологии cFosSpeed.

ASUS PRIME Z390-A

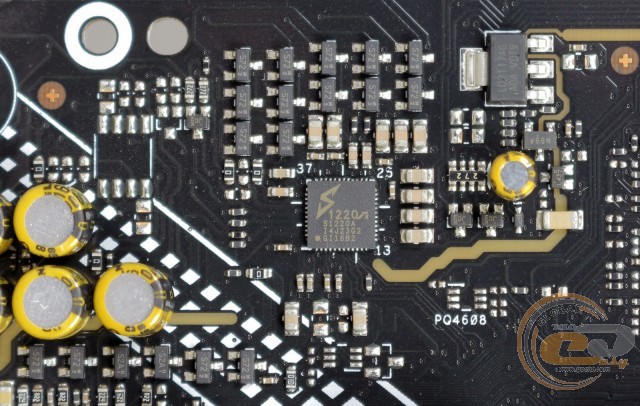

Предустановленный HDA-кодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon.

ASUS PRIME Z390-A

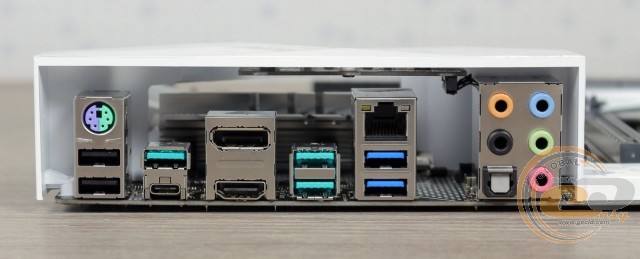

Интерфейсная панель модели ASUS PRIME Z390-A включает в себя следующие порты:

  • 1 x PS/2 Combo;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 3 х USB 3.1 Gen 2 Type-A;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 1 x Optical S/PDIF out;
  • 5 x аудиопортов.

Это отличная конфигурация благодаря наличию двух видеовыходов, большого количества портов USB (включая четыре USB 3.1 Gen 2) и удобного подключения многоканальной акустики. При необходимости на заднюю панель можно вынести порт COM.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

У ASUS PRIME Z390-A имеются широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов: два для охлаждения центрального процессора, два для водоблоков СВО, два для системных вертушек и один для вентилятора слота M.2.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS PRIME Z390-A

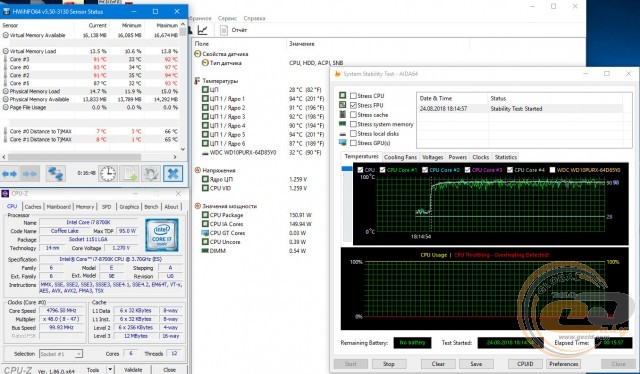

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-8700K составила 4,8 ГГц при напряжении 1,27 В. Для этого в BIOS множитель был увеличен до «х48». В процессе стресс-теста ядра прогревались максимум до 97°С и замечен троттлинг.

ASUS PRIME Z390-A

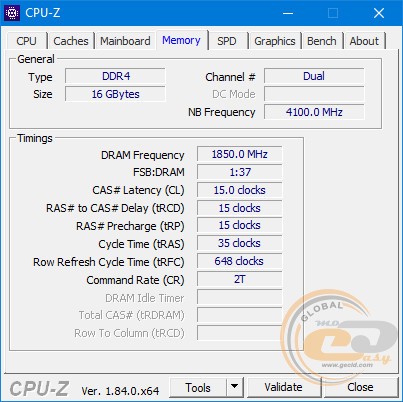

Стабильной работы тестовых модулей оперативной памяти DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW удалось добиться на скорости DDR4-3700 МГц.

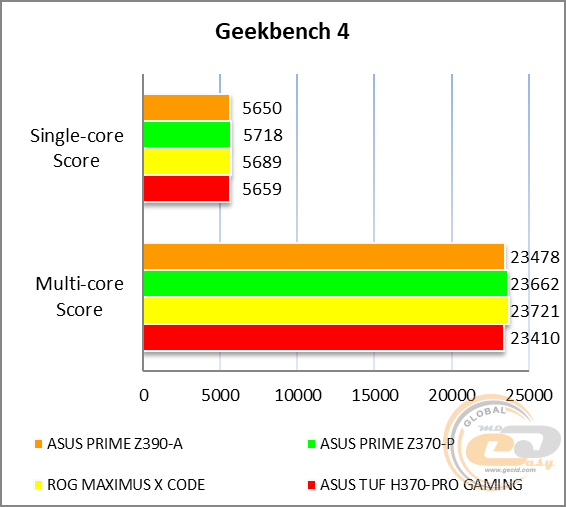

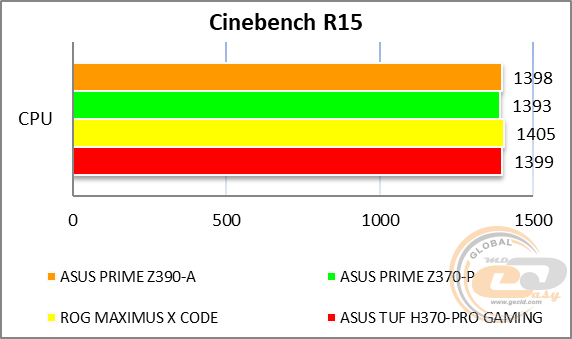

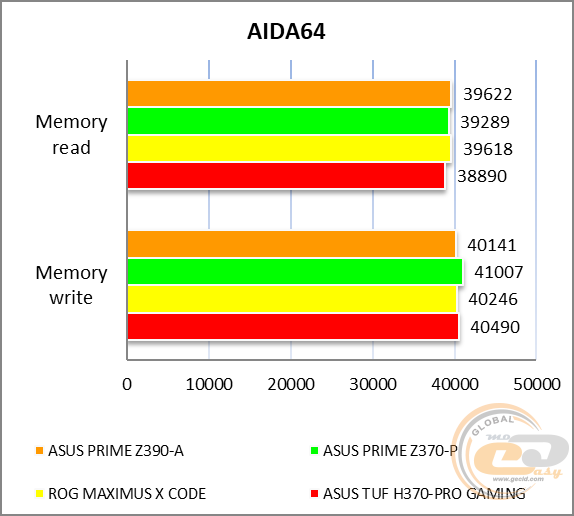

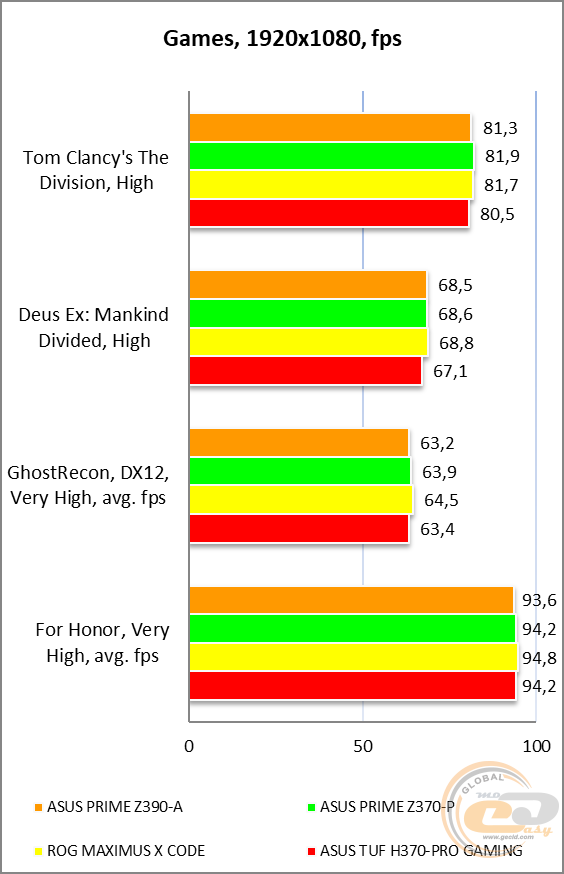

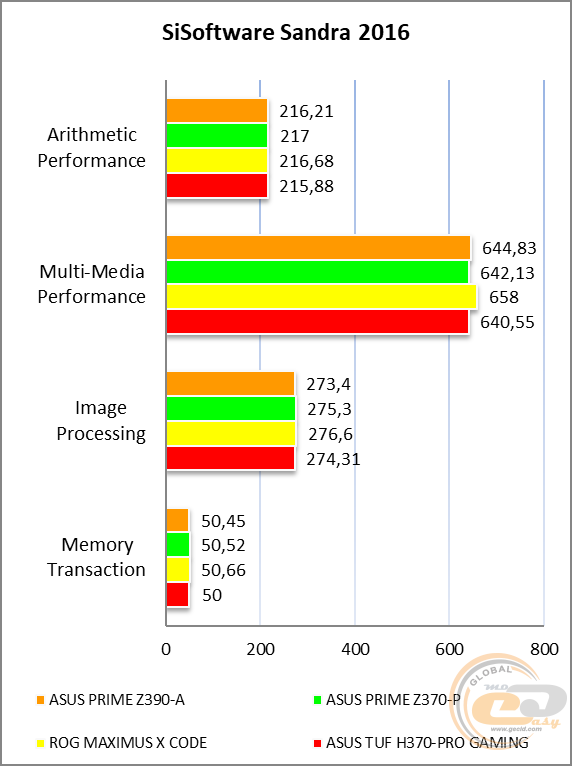

Тестирование

Для проверки возможностей материнской платы ASUS PRIME Z390-A использовалось следующее оборудование:

Процессор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple WD10PURX (1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

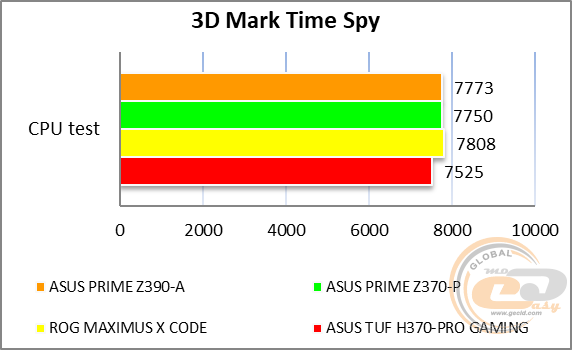

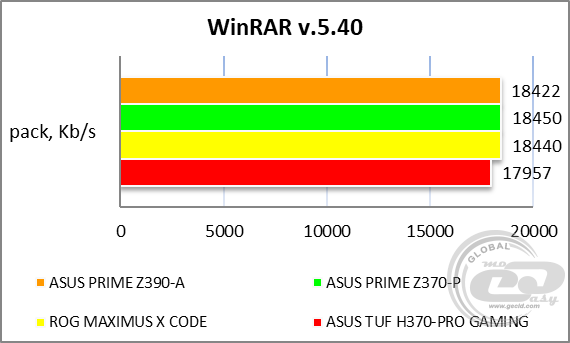

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

ASUS PRIME Z390-A

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-94.9

Очень хорошо

Динамический диапазон, дБ (А)

94.8

Очень хорошо

Гармонические искажения, %

0.0020

Отлично

Гармонические искажения + шум, дБ(A)

-86.4

Хорошо

Интермодуляционные искажения + шум, %

0.0060

Отлично

Взаимопроникновение каналов, дБ

-93.6

Отлично

Интермодуляции на 10 кГц, %

0.0061

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-110.0

Отлично

Динамический диапазон, дБ (А)

113.1

Отлично

Гармонические искажения, %

0.0020

Отлично

Гармонические искажения + шум, дБ(A)

-90.2

Очень хорошо

Интермодуляционные искажения + шум, %

0.0032

Отлично

Взаимопроникновение каналов, дБ

-95.7

Отлично

Интермодуляции на 10 кГц, %

0.0030

Отлично

Общая оценка



Очень хорошо

ASUS PRIME Z390-A нельзя назвать флагманской материнской платой, но в плане звуковой подсистемы вы получаете решение очень хорошего уровня. Большинство нетребовательных покупателей даже не задумается о покупке дискретной звуковой платы.

Выводы

ASUS PRIME Z390-A

Вот мы и добрались до подведения итогов нашего знакомства с первой материнской платой на основе нового флагманского чипсета Intel Z390. На момент подготовки обзора ASUS PRIME Z390-A еще не поступила в продажу на нашем рынке. Но учитывая ценовое позиционирование других новинок, можно предположить, что ее стоимость будет на уровне $200 – 220.

В таком случае можно будет смело рекомендовать ее к покупке в качестве отлично сбалансированного решения для сборки домашней игровой системы. В арсенале ASUS PRIME Z390-A есть все самое необходимое и даже больше: четыре DIMM-слота для быстрых модулей ОЗУ, два высокоскоростных интерфейса M.2 Socket 3 и радиатор для одного из них, гигабитный LAN-контроллер от Intel с поддержкой приоритизации трафика, достойная аудиоподсистема, возможность организации мультиграфических связок, отличная интерфейсная панель и многое другое.

Особенно она понравится любителям светлого оформления, ведь моделей с подобным дизайном не так уж и много на рынке. И, конечно же, нельзя забывать о фирменной подсветки Aura Sync и паре колодок для светодиодных лент.

По традиции к особенностям отнесем ограничение по одновременной работе интерфейсов дисковой подсистемы. В остальном же никаких недостатков мы не обнаружили. В итоге покупка ASUS PRIME Z390-A станет отличным выбором для сборки домашней современной системы с возможностью установки пары видеокарт и разгона комплектующих.

Достоинства:

  • усиленная 9-фазная подсистема питания;
  • наличие подсветки ASUS AURA Sync;
  • поддержка мультиграфических связок в режиме x8+x8;
  • усиленные слоты PCI Express x16 для установки массивных видеокарт;
  • приятный и продуманный дизайн;
  • поддержка портов USB 3.1 Gen 2;
  • богатые возможности по организации дисковой подсистемы;
  • радиатор для M.2-накопителя;
  • гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
  • аудиоподсистема с флагманским звуковым кодеком;
  • хорошие возможности по автоматическому и ручному разгону;
  • семь разъемов для вентиляторов системы охлаждения;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов.

optimal price

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
