Обзор и тестирование материнской платы ASUS PRIME Z390M-PLUS: входной билет в мир разгона

К сожалению, политика компании Intel не меняется, и доступ к разгону процессоров с разблокированным множителем по-прежнему остается уделом исключительно топовых чипсетов Z-серии. Пользователей просто ставят перед фактом: хотите разгон – платите за флагман. К счастью, производители материнских плат стараются выпускать максимально доступные модели даже на Intel Z390, и ASUS не исключение.

ASUS PRIME Z390M-PLUS

Не так давно мы познакомились с самой доступной моделью формата ATX от тайваньского производителя – ASUS PRIME Z390-P, стоимость которой составляет порядка $165. На этот раз к нам в руки попала еще более доступное решение – ASUS PRIME Z390M-PLUS. Индекс «М» в названии указывает на компактный формат microATX, а значит, новинка обладает более скромными возможностями по расширению, что и позволило снизить конечную стоимость в среднем до $154. Давайте же разбираться: стоит ли гнаться за максимально доступной моделью или лучше переплатить?

Спецификация

Модель

ASUS PRIME Z390M-PLUS

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4266 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4)

4 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x RJ45

4 х USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z390M-PLUS ASUS PRIME Z390M-PLUS

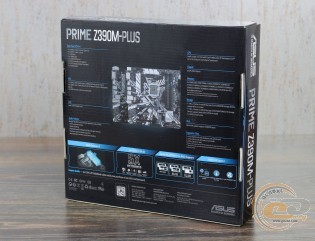

Материнская плата ASUS PRIME Z390M-PLUS поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME Z390M-PLUS

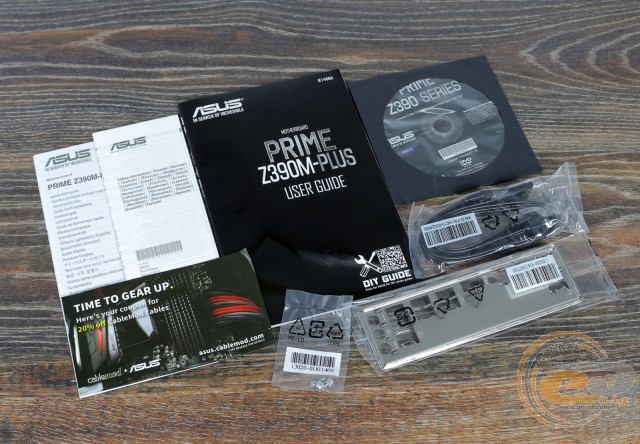

В комплекте поставки мы обнаружили пару кабелей SATA, заглушку интерфейсной панели, набор винтиков для M.2-накопителей, привычный диск с ПО и набор бумажной документации.

Дизайн и особенности платы

ASUS PRIME Z390M-PLUS

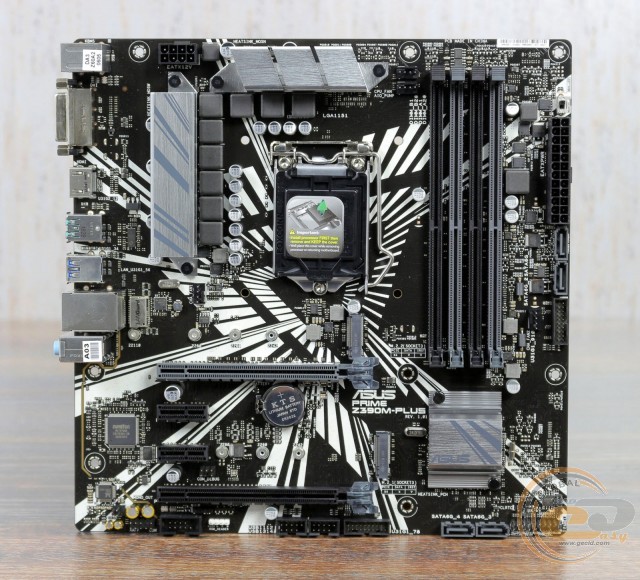

Перед нами типичный представитель линейки ASUS PRIME нижнего ценового сегмента, выполненный на печатной плате коричневого цвета. Ее облик немного освежает узор в светлых тонах. Также нас встречают радиаторы простой формы серебристого цвета и полное отсутствие каких-либо бонусов в виде защитных кожухов и радиаторов M.2-накопителей. Таким образом проявляется стремление ASUS максимально снизить конечную стоимость новинки.

ASUS PRIME Z390M-PLUS

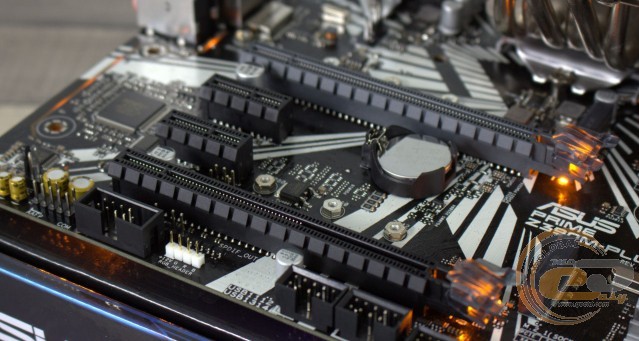

В наличии есть иллюминация, однако это не ASUS Aura Sync, а более простой аналог. Подсвечивается полоса в области звуковой подсистемы, а также обе защелки слотов PCI Express 3.0 x16. При желании можно подключить светодиодную ленту, ведь в распоряжении есть соответствующая колодка.

ASUS PRIME Z390M-PLUS

Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к двум из них может быть затруднен только в случае установки габаритной платы расширения во второй слот PCI Express 3.0 x16. В остальном же никаких претензий у нас не возникло: DIMM-слоты оборудованы защелками только с одной стороны, а большинство портов и разъемов находятся на достаточном удалении друг от друга.

ASUS PRIME Z390M-PLUS

Взглянув на обратную сторону, можно отметить стандартную опорную пластину процессорного разъема. Радиаторы системы охлаждения закреплены при помощи пластиковых клипс.

ASUS PRIME Z390M-PLUS

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, порт COM, разъем для LED-ленты, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z390 реализована поддержка четырех внутренних и четырех внешних USB 3.1 Gen 1. Что же касается USB 2.0, то их всего четыре, и все они внутренние.

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

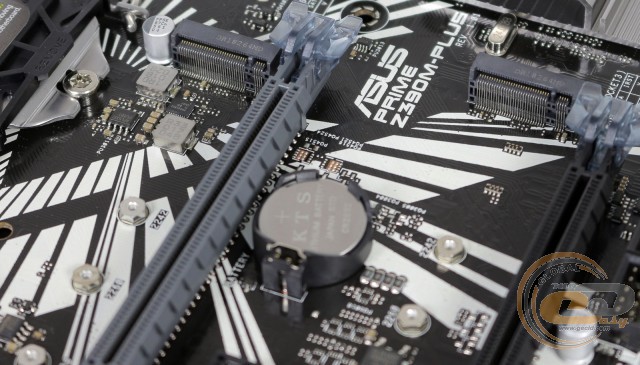

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с вместо традиционных шести. Зато без каких-либо ограничений при подключении.

ASUS PRIME Z390M-PLUS

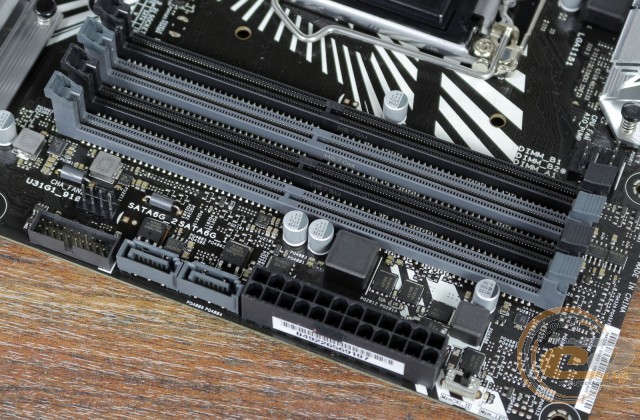

Плата ASUS PRIME Z390M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4266 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.1 Gen 1 и переключатель «MemOK! II».

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

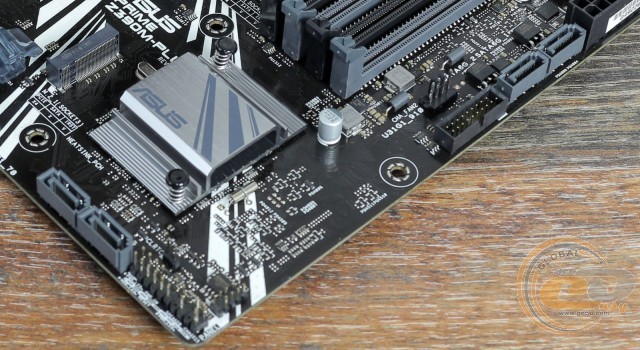

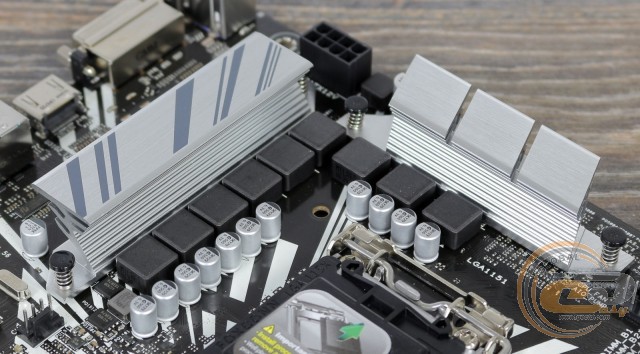

Система охлаждения состоит из трех алюминиевых радиаторов: один отводит тепло от чипсета Intel Z390, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 42,7°C (при разгоне – 42,9°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 51,8°C (при разгоне − 64°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 70,3°C (при разгоне – 76,7°C);
  • дроссели – 77,6°C (при разгоне – 83,4°C).

Если захотите поэкспериментировать с разгоном, то следует позаботиться о хорошей циркуляции воздуха внутри корпуса.

ASUS PRIME Z390M-PLUS

ASUS PRIME Z390M-PLUS

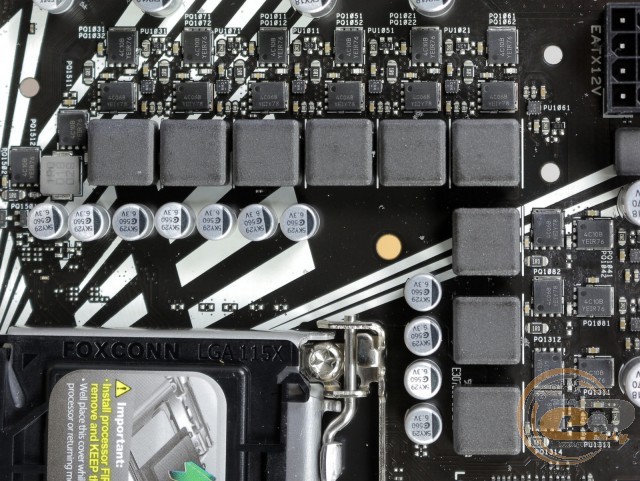

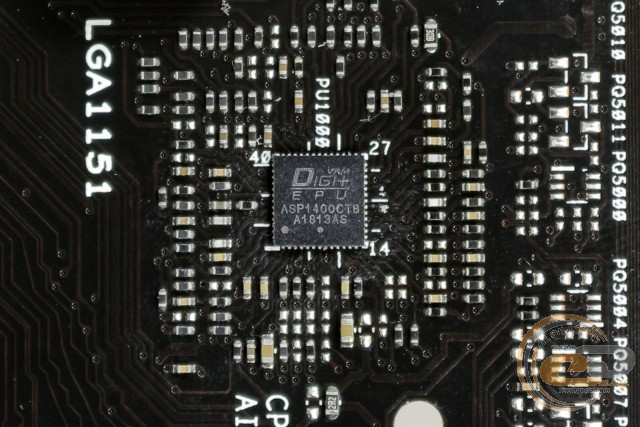

Питание процессора осуществляется по 6+3-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS PRIME Z390M-PLUS

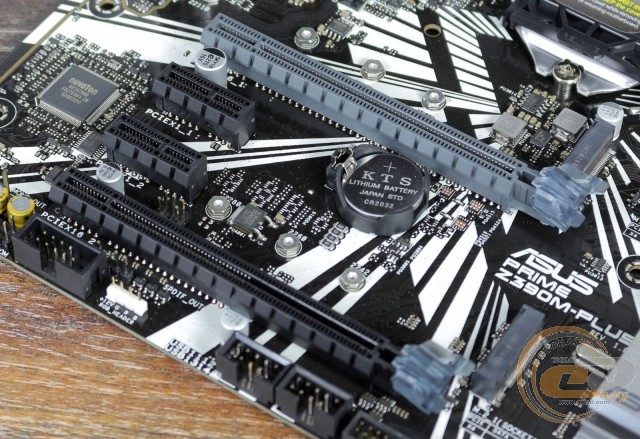

Для расширения функциональности ASUS PRIME Z390M-PLUS у вас есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4).

Хотя Intel Z390 поддерживает распределение 16 процессорных линий PCI Express 3.0 между двумя слотами, но производитель решил подключить второй разъем к чипсету, ограничив его пропускную способность 4 линиями. В итоге сможете установить две видеокарты только в режиме AMD CrossFireX (x16+x4).
