Обзор материнской платы ASUS PRIME Z490-A: оптимальный выбор

Линейку PRIME можно по праву назвать сравнительно молодой в модельном ряду компании ASUS. Первые платы этой серии появились на рынке в начале 2017 года, когда роль флагманского чипсета была отведена Intel Z270.

Наиболее функционально богатыми являются версии с индексом «A» в названии. Сама линейка стабильно обновляется из года в год вместе с релизами новых чипсетов Intel. Аналогичная ситуация наблюдается и с решениями для AMD, однако это тема другого разговора.

Традиция выпускать материнские платы с подобным буквенным индексом появилась отнюдь не в линейке PRIME, а намного раньше. Так, можно вспомнить успешные ASUS Z77-A и Z87-A. А вот использование белого цвета в оформлении появилось только в ASUS Z170-A, которая стала последней платой с индексом «A» без приставки PRIME.

ASUS PRIME Z390-A

Сегодня же расскажем о модели ASUS PRIME Z490-A на свежем флагманском чипсете Intel Z490. Оценим новшества и доработки, которые привнес производитель в новое поколение одной из ключевых своих моделей. Сама она позиционируется в качестве хорошо сбалансированного устройства для сборки универсального домашнего ПК для игр или работы.

Спецификация

Модель

ASUS PRIME Z490-A

Чипсет

Intel Z490

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4800 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 Key E (для модуля Wi-Fi)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) (M.2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) (M.2_2)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1220А

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем M.2 Fan (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.2 Gen 1

1 х USB 3.2 Gen 2 Type-C

3 х USB 3.2 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

2 x USB 2.0

1 x COM

BIOS

192 (128+64) Mбит Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z390-A ASUS PRIME Z390-A

ASUS PRIME Z490-A поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией. На сторонах указаны ключевые технические характеристики и главные достоинства платы.

ASUS PRIME Z390-A

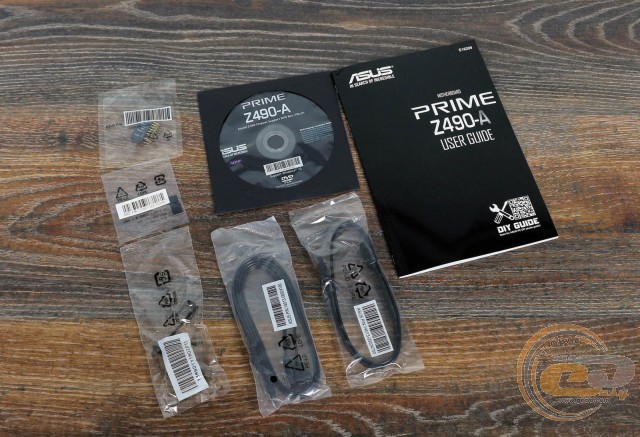

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • Q-Connector;
  • набор бумажной документации;
  • три кабеля SATA;
  • крепления накопителей M.2.

Дизайн и особенности платы

ASUS PRIME Z390-A

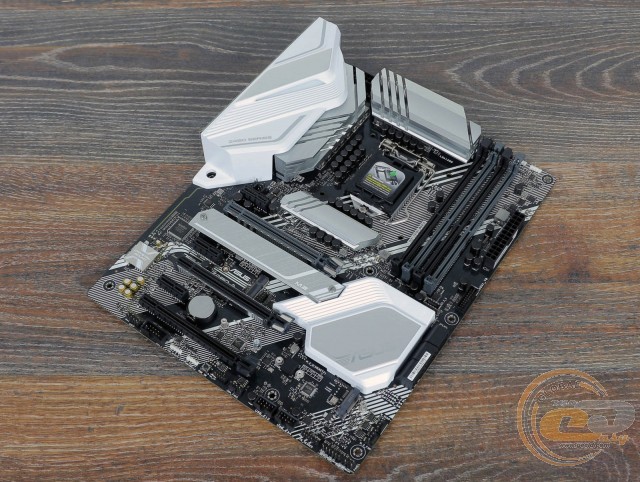

Общие принципы оформления линейки ASUS PRIME соблюдены, а внешний вид новинки претерпел совсем небольшие изменения. Она получила новый дизайн радиаторов и кожуха над интерфейсной панелью. Заглушка интерфейсной панели сразу предустановлена, как у флагманских решений ROG. Также из интересного отметим наличие отдельного слота M.2 для модуля беспроводных интерфейсов Wi-Fi, усиленные слоты для видеокарт и радиатор охлаждения M.2-накопителя, который можно установить на любой из двух слотов.

ASUS PRIME Z390-A

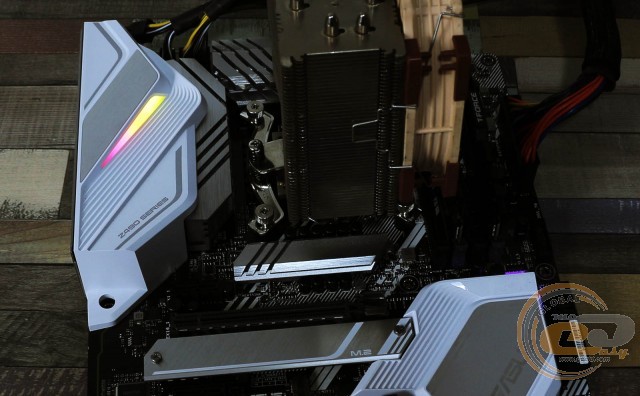

При желании облик платы можно украсить с помощью подсветки ASUS AURA Sync. Иллюминацию получил радиатор и кожух над интерфейсной панелью. Подсветку можно синхронизировать с другими комплектующими. Также не стоит забывать о наличии четырех колодок для светодиодных лент.

ASUS PRIME Z390-A

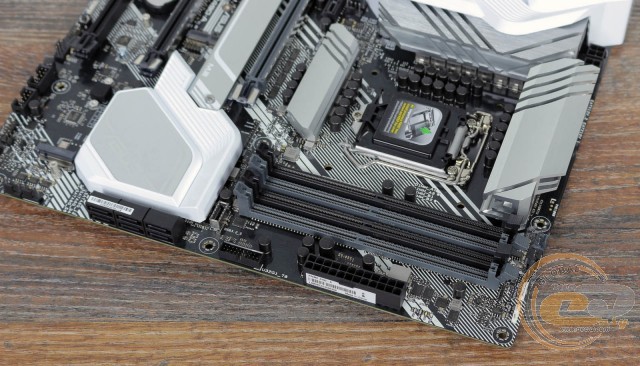

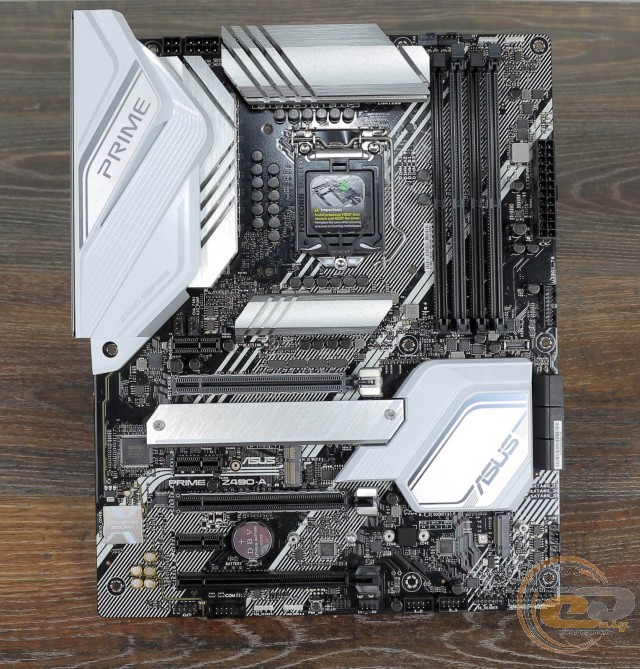

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы на основе ASUS PRIME Z490-A у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинные видеокарты не перекроют доступ к портам SATA.

ASUS PRIME Z390-A

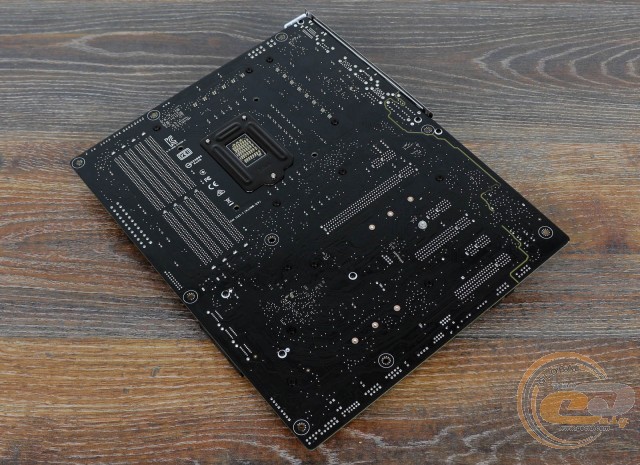

На обратной стороне печатной платы выделим опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ASUS PRIME Z390-A

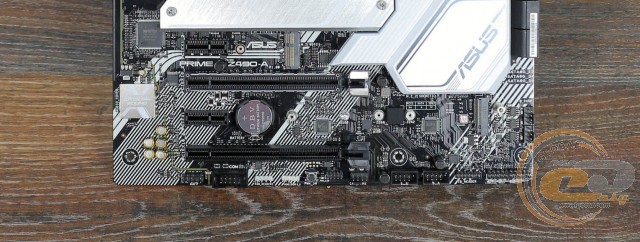

Большая часть элементов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порт COM, разъемы подключения температурного датчика и светодиодных лент, кнопку включения, джампер сброса CMOS, а также колодки подключения фронтальной панели и интерфейса Thunderbolt.

Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

ASUS PRIME Z390-A

ASUS PRIME Z390-A

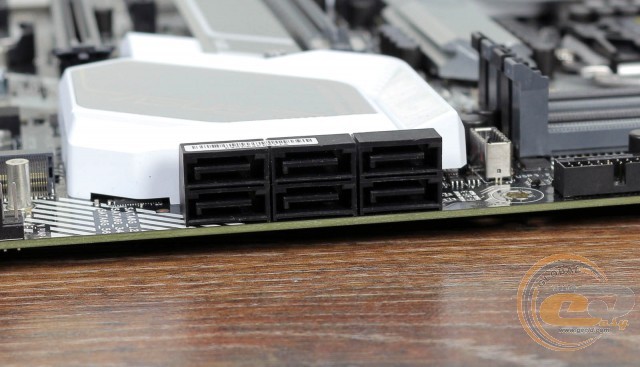

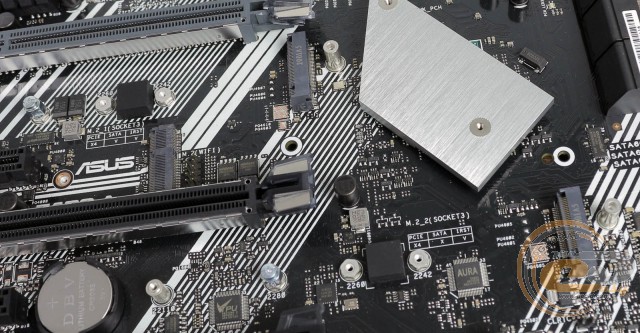

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с.

В связи с недостатком свободных линий присутствует ряд ограничений по одновременному использованию некоторых интерфейсов:

  • слот M.2 Socket 3 для модуля беспроводных интерфейсов делит пропускную способность с одним из слотов PCI Express 3.0 x1 (PCIEX1_2);
  • первый слот M.2 Socket 3 (M.2_1) делит пропускную способность с одним портом SATA 6 Гбит/с (SATA6G_2) при установке SATA-накопителя;
  • второй слот M.2 Socket 3 (M.2_2) делит пропускную способность с двумя портами SATA 6 Гбит/с (SATA6G_56). Если M.2 SSD будет работать в режиме PCIe x4, то эти два порта SATA будут недоступны.

ASUS PRIME Z390-A

Системная плата ASUS PRIME Z490-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4800 МГц. Максимальный объем памяти может достигать 128 ГБ.

Дополнительно отметим расположенные на правой стороне колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 2. Всего ASUS PRIME Z490-A оснащена пятью портами USB 3.2 Gen 2: четырьмя внешними и одним внутренним. Что же касается USB 3.2 Gen 1, то их четыре: два внешних и два внутренних.

ASUS PRIME Z390-A

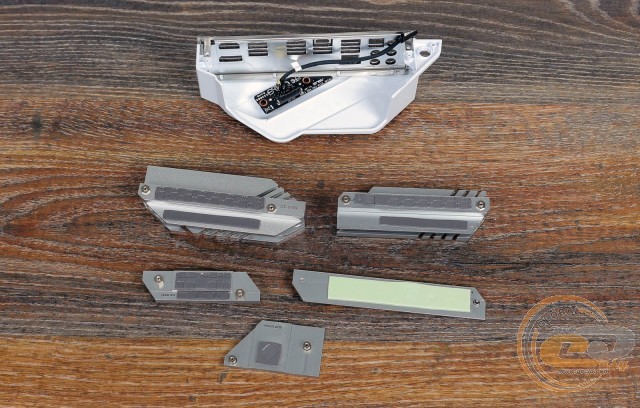

Система охлаждения состоит из четырех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z490, а остальные три отвечают за охлаждение элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне – 36°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 40°C (при разгоне − 40°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 42°C (при разгоне − 45°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 39°C (при разгоне − 40°C);
  • дроссели – 40°C (при разгоне − 40°C).

Какие-либо вопросы к эффективности работы системы охлаждения отсутствуют.

Питание процессора осуществляется по 12+2-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1900B. Элементная база набрана при помощи высококачественных комплектующих: твердотельных конденсаторов, дросселей с ферритовым сердечником и микросхем On Semiconductor NCP302045 с рабочей нагрузкой 45 А.

ASUS PRIME Z390-A

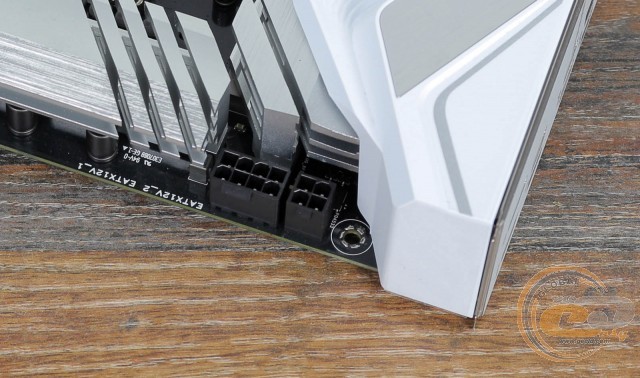

Для питания процессора используется пара разъемов ATX12V в 8- и 4-контактном исполнении.

ASUS PRIME Z390-A

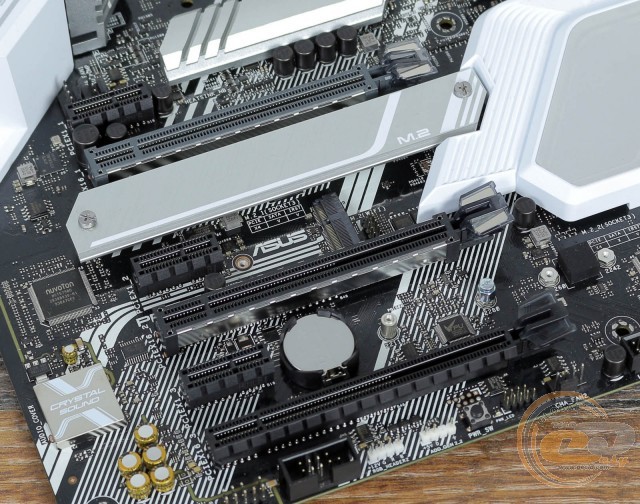

Для расширения функциональности материнской платы ASUS PRIME Z490-A есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Приятным бонусом является наличие усилительных пластин на паре верхних PCI Express 3.0 x16, что позволит им без проблем выдержать даже самые габаритные и тяжелые видеокарты.

ASUS PRIME Z390-A

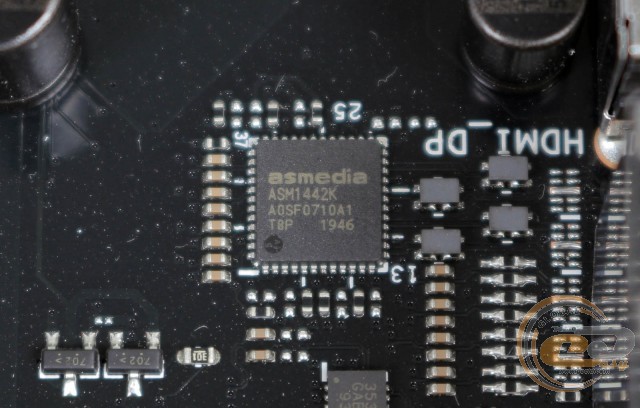

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS PRIME Z390-A

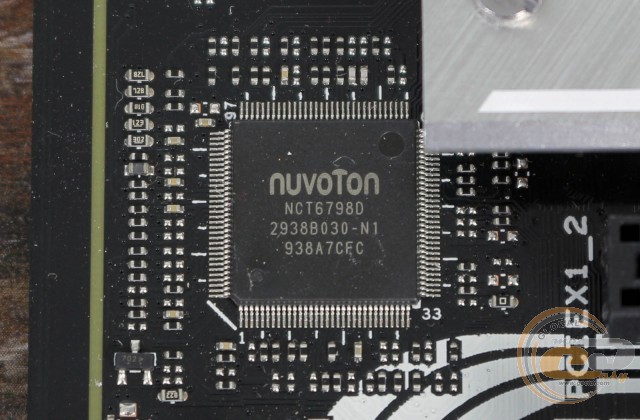

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг и управляет портом COM.

ASUS PRIME Z390-A

Для поддержки сетевых соединений служит LAN-контроллер Intel I225-V (SLN9D) с максимальной пропускной способностью 2,5 Гбит/с. Для приоритизации трафика можно использовать утилиту Turbo LAN с технологией cFosSpeed.
