Обзор материнской платы ASUS ProArt B550-CREATOR: творческое начало

19-10-2021

Прекрасно понимая тренды последних лет и популярность профессий, связанных с разработкой и созданием контента, компания ASUS еще в рамках выставки IFA 2019 представила линейку продукции под названием ASUS ProArt. Первыми в ней дебютировали ноутбуки, мониторы и десктопы. Со временем она стала расширяться и пополнилась различными аксессуарами, проекторами и материнскими платами, предназначенными для сборки производительных систем для комфортной работы с мультимедийным контентом.

ASUS ProArt B550-CREATOR

Сегодня речь пойдет именно о такой материнской плате – ASUS ProArt B550-CREATOR. Она была выпущена в марте этого года на основе чипсета AMD B550, и первой получила поддержку внешних интерфейсов Thunderbolt 4 среди всех моделей для Socket AM4. Давайте же взглянем, какими возможностями оснастил ее производитель. По традиции начнем с изучения подробных ТТХ.

Спецификация

Модель

ASUS ProArt B550-CREATOR

Чипсет

AMD B550

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 5000 / Ryzen 5000G / Ryzen 4000G / Ryzen 3000 / Ryzen 3000G

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5100 МГц

Слоты расширения

2 x PCI Express 4.0 x16 (x8+x8)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 4.0 / 3.0) (M2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) (M2_2)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

2 x Intel I225-V (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220А

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2

1 x HDMI

1 x DisplayPort

2 x RJ45

2 x USB 2.0

2 x Thunderbolt 4 (USB Type-C)

4 x USB 3.2 Gen 2 Type-A

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ProArt B550-CREATOR ASUS ProArt B550-CREATOR

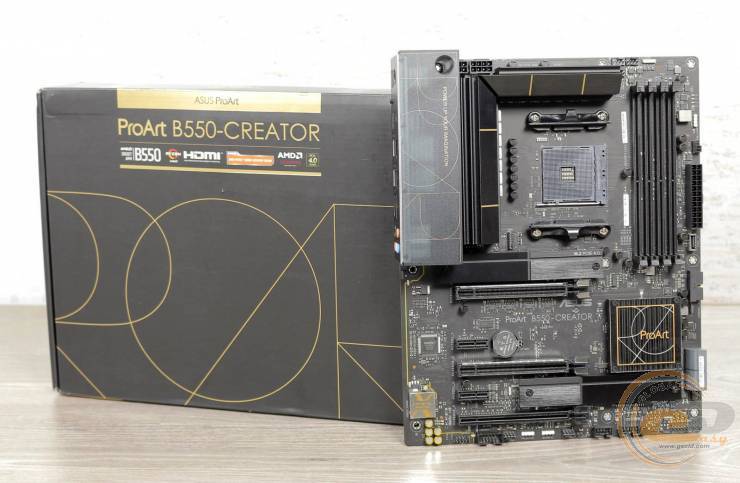

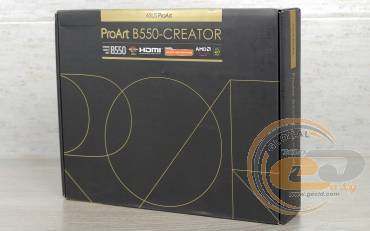

Материнская плата поставляется в картонной упаковке с оформлением в темных тонах. Она отличается хорошим информационным наполнением и позволяет ознакомиться с внешним видом модели, ее характеристиками и ключевыми преимуществами.

ASUS ProArt B550-CREATOR

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • два SATA-шлейфа;
  • кабель DisplayPort.

Дизайн и особенности платы

ASUS ProArt B550-CREATOR

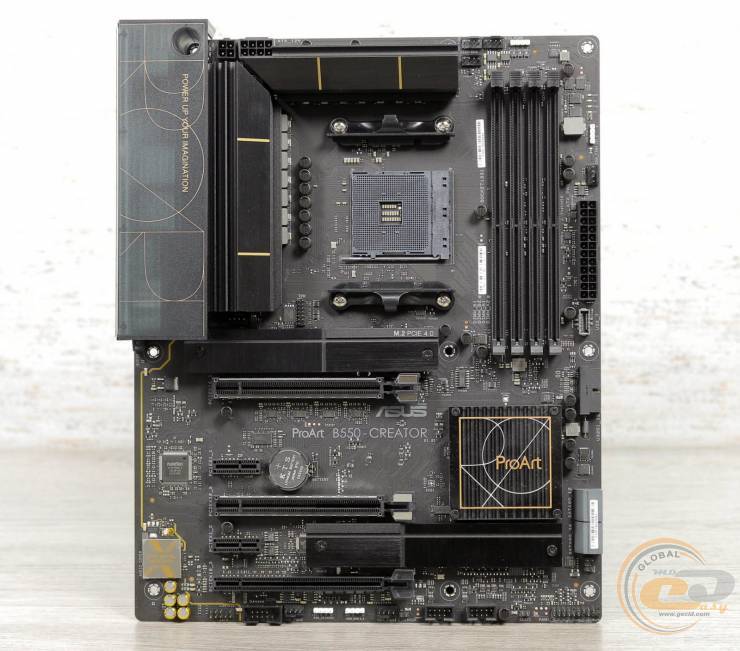

Внешний вид ASUS ProArt B550-CREATOR порадует любителей строгого дизайна и простых геометрических форм. Приятно выглядит и сочетание черного и золотистого цветов. Из интересных особенностей выделим защитный кожух, предустановленную заглушку интерфейсной панели, усиленные слоты для видеокарт и радиаторы охлаждения M.2-накопителей.

ASUS ProArt B550-CREATOR

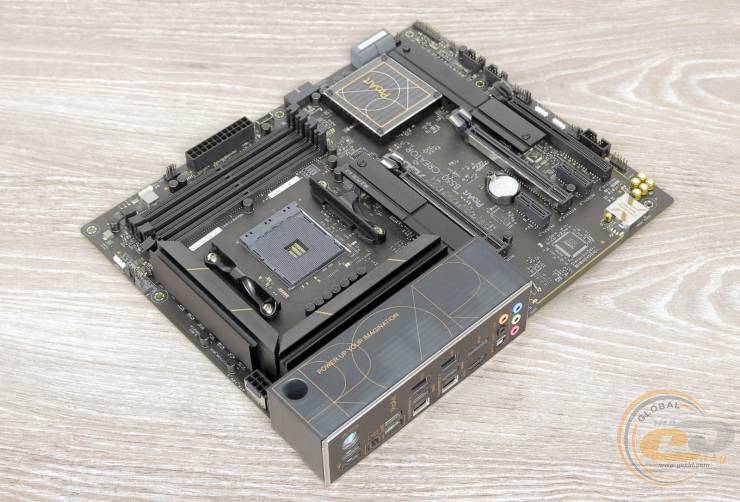

Компоновка набортных элементов выполнена на высшем уровне и никаких проблем со сборкой системы у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинные видеокарты не перекроют доступ к портам SATA. В наличии и все необходимые крепежные отверстия.

ASUS ProArt B550-CREATOR

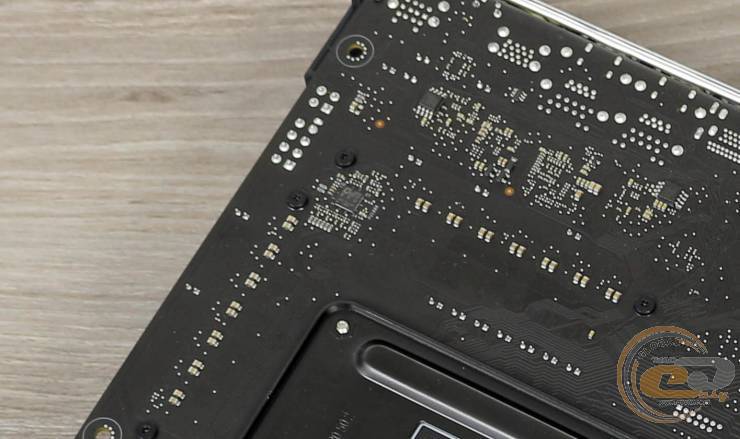

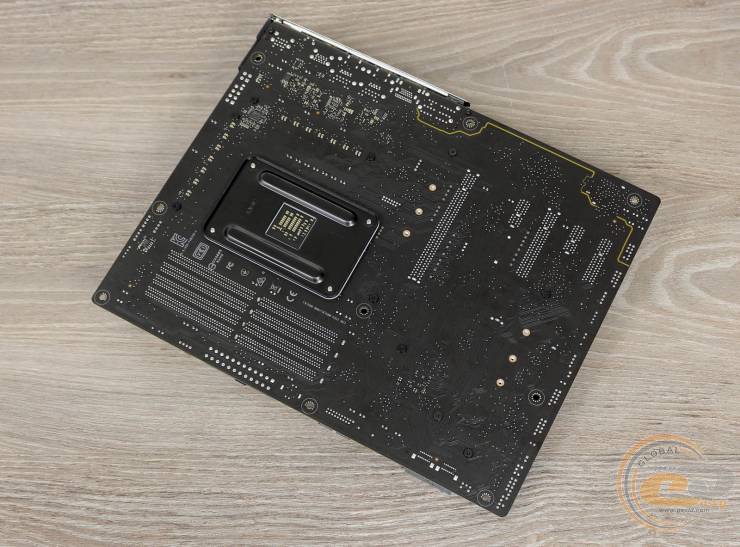

На обратной стороне печатной платы выделим опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ASUS ProArt B550-CREATOR

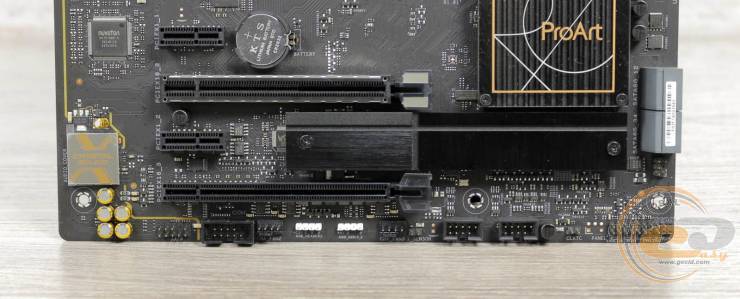

Большая часть элементов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порт COM, разъемы подключения температурного датчика и светодиодных лент, а также колодку подключения фронтальной панели и джампер сброса CMOS.

Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

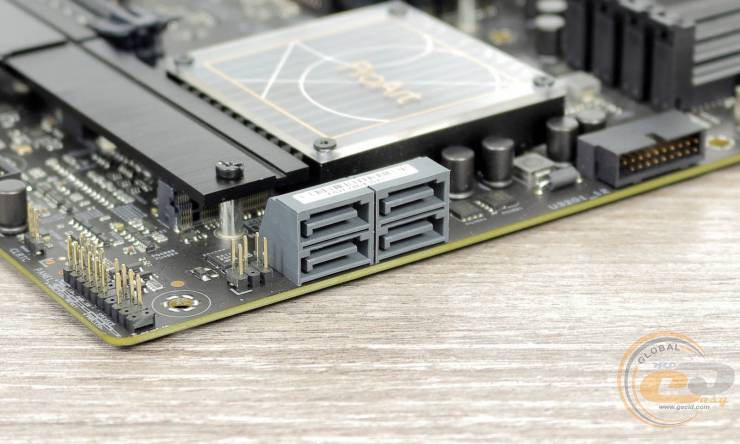

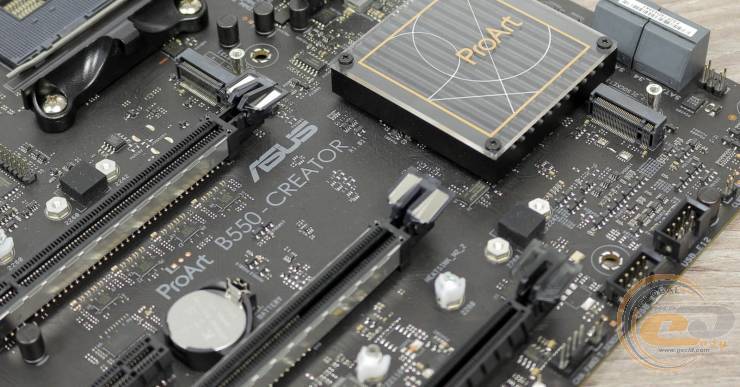

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с. Из-за нехватки чипсетных линий слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя слотами PCI Express x1. По умолчанию четыре линии PCIe забирает накопитель, а слоты PCIe 3.0 x1 недоступны. Но это можно изменить в BIOS.

Есть еще одно ограничение: отключение слота PCI Express 3.0 x16 в случае использования портов Thunderbolt 4 на интерфейсной панели.

ASUS ProArt B550-CREATOR

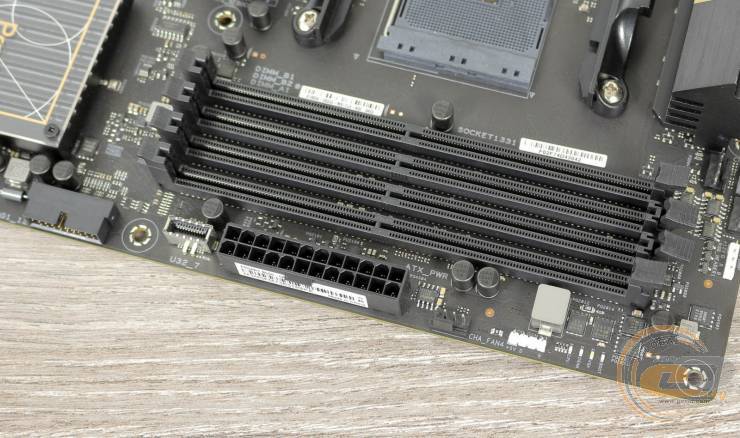

Системная плата ASUS ProArt B550-CREATOR оснащена четырьмя DIMM-слотами для установки планок оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5100 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ.

Рядом на правой стороне приютились колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 1 Type-C.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

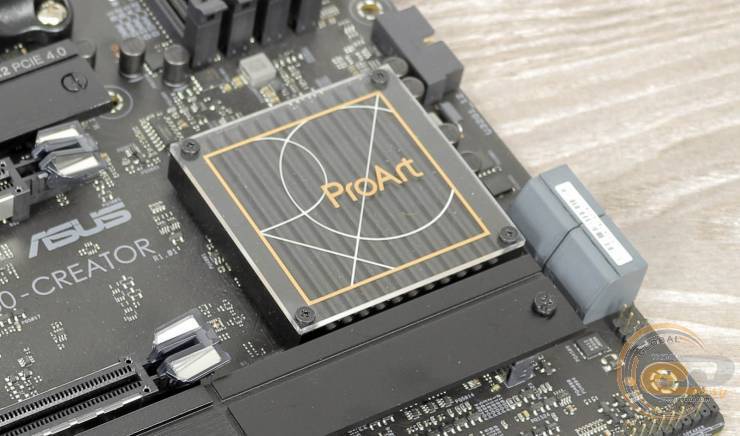

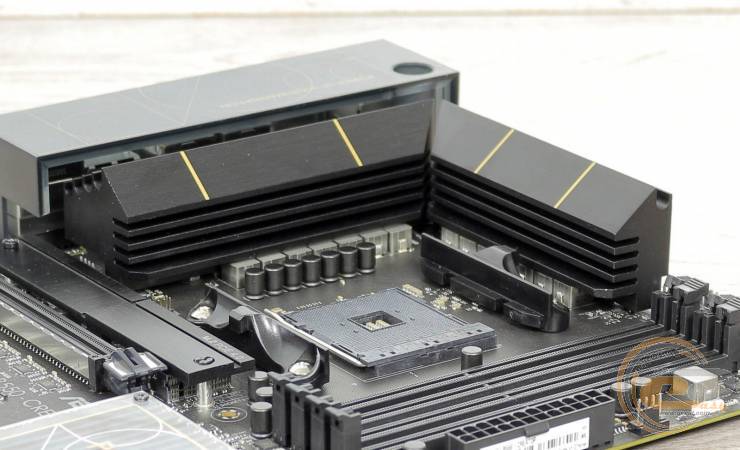

Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 46°C;
  • верхний радиатор охлаждения элементов подсистемы питания – 43°C (при разгоне – 44°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 44°C (при разгоне – 45°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ProArt B550-CREATOR

ASUS ProArt B550-CREATOR

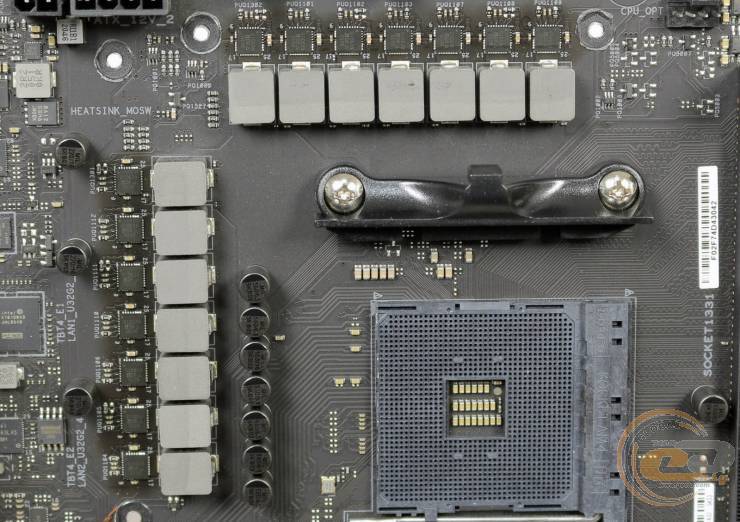

Питание процессора осуществляется по 12+2-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1106JGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и микросхемы SiC639 от Vishay.

ASUS ProArt B550-CREATOR

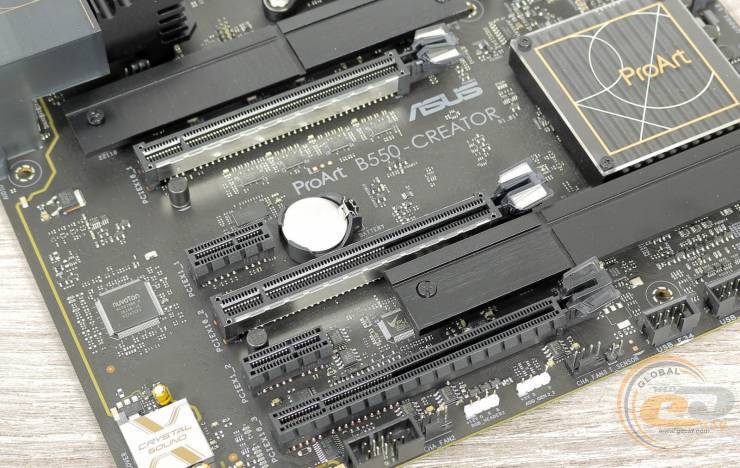

Для расширения функциональности есть пять слотов:

  1. PCI Express 4.0 x16 (в режиме х16 либо x8);
  2. PCI Express 3.0 x1;
  3. PCI Express 4.0 x16 (в режиме х8);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме x4).

Из трех слотов PCI Express x16 к процессору подключены только два (с усиленной конструкцией), которые и делят между собой доступные 16 процессорных линий стандарта PCIe 4.0. Третий слот PCIe x16 подключен к чипсету и использует только 4 линии.

ASUS ProArt B550-CREATOR

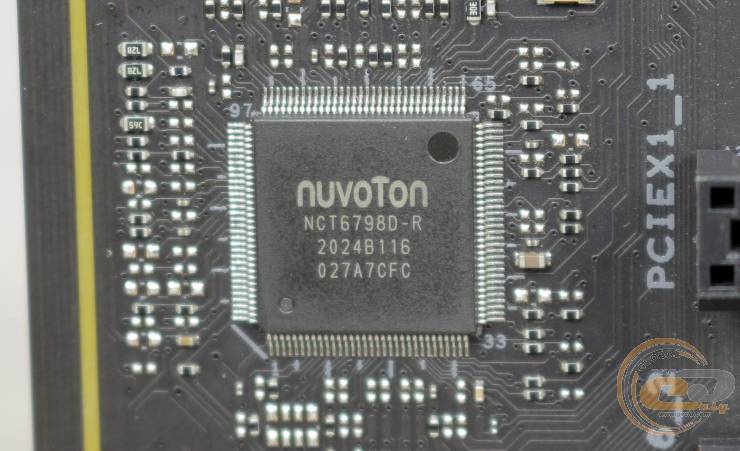

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая обеспечивает мониторинг и управление портами COM и PS/2.

ASUS ProArt B550-CREATOR

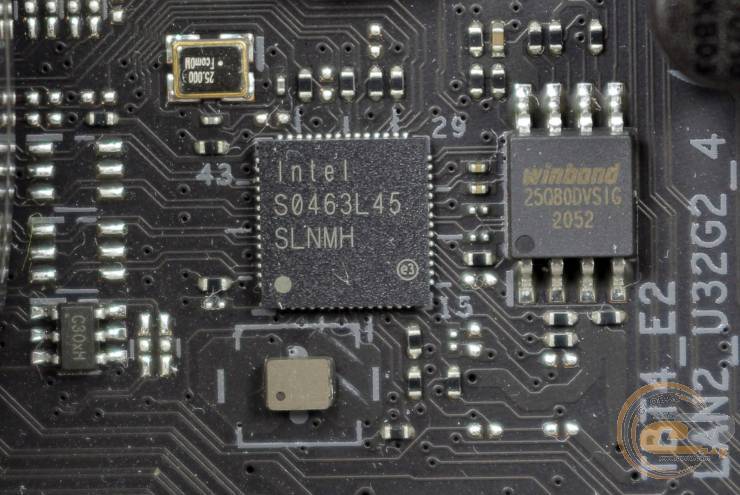

Для поддержки сетевых соединений служит пара LAN-контроллеров Intel I225-V (SLNMH) с максимальной пропускной способностью 2,5 Гбит/с.
