Обзор и тестирование материнской платы ROG CROSSHAIR VI EXTREME: собираем флагманский ПК с AMD Ryzen

Давайте предположим, что именно вы хотите собрать топовую бескомпромиссную систему с одним из флагманских процессоров линейки AMD Ryzen, и в процессе выбора комплектующих просто заходите в любимый интернет-магазин, фильтруете материнские платы по чипсету AMD X370 и сортируете их по убыванию цены. При этом в самом верху списка по состоянию на ноябрь 2017 года окажется только одна плата стоимостью выше $350 − ROG CROSSHAIR VI EXTREME, и именно о ней мы и поговорим в данном обзоре.

ROG CROSSHAIR VI EXTREME

Эта новинка от ASUS выделяется среди конкурентов не только своей стоимостью, но и отличным оснащением и расширенным комплектом поставки. Впрочем, чего еще стоило ожидать от флагмана, выпущенного под брендом ROG. Давайте же выясним, стоит ли она своих денег, а также более подробно рассмотрим ее преимущества и недостатки, если таковые, конечно же, имеются.

Спецификация

Модель

ROG CROSSHAIR VI EXTREME

Чипсет

AMD X370

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x8) или AMD A / Athlon (x8+x0))

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дисковая подсистема

AMD Ryzen:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe x4)

AMD A / Athlon:

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe x4)

8 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.2

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

1 х 4-контактный разъем дополнительного питания PCI Express

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

9 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x RJ45

4 x USB 2.0

6 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутренние порты I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1 с поддержкой подключения четырех USB 3.1 Gen 1

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

E-ATX

305 x 269 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Все цены на Asus%2BCrosshair%2BVI%2BExtreme

Упаковка и комплектация

ROG CROSSHAIR VI EXTREME ROG CROSSHAIR VI EXTREME

Материнская плата поставляется в картонной коробке, оформленной в фирменных цветах линейки ROG. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей модели ROG CROSSHAIR VI EXTREME.

ROG CROSSHAIR VI EXTREME

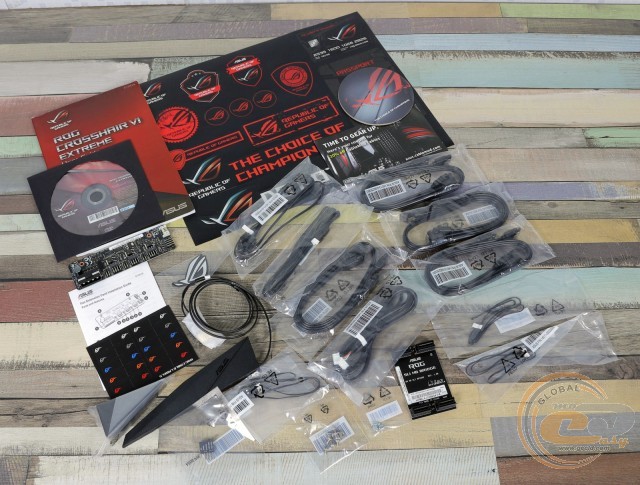

Комплект поставки полностью соответствует высокому уровню материнской платы. Помимо привычного диска с ПО и набора бумажной документации, в коробке мы обнаружили:

  • восемь кабелей SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • плату Fan Extension Hub;
  • кабель подключения Fan Extension Hub;
  • набор винтиков для платы Fan Extension Hub;
  • набор винтиков для M.2-накопителей;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • картонную подставку под чашку;
  • кабель подключения светодиодной ленты;
  • три термисторных кабеля.

Дизайн и особенности платы

ROG CROSSHAIR VI EXTREME

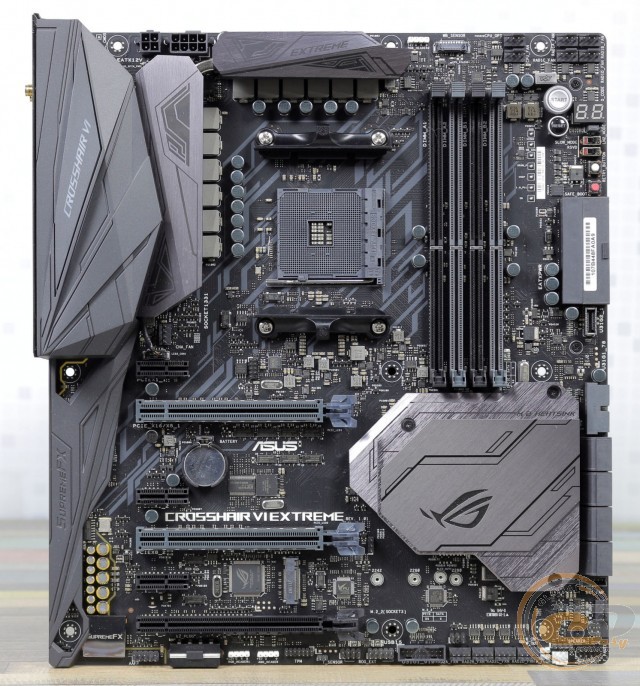

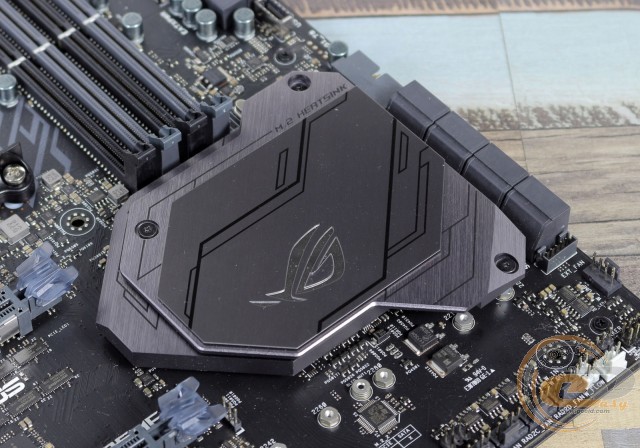

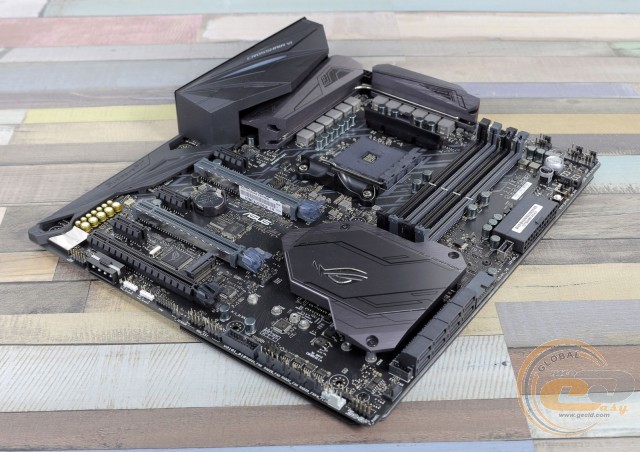

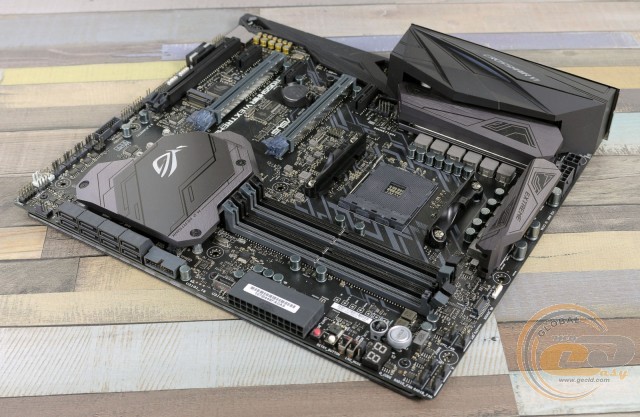

В качестве основы ROG CROSSHAIR VI EXTREME использована печатная плата формата E-ATX (305 x 269 мм) с черным матовым покрытием. Общий облик модели очень строгий и сдержанный, как и положено флагманскому устройству. Из любопытных деталей отметим кожух над интерфейсной панелью, предустановленную заглушку интерфейсной панели и оригинальный радиатор на чипсете, который состоит из двух частей, одна из которых предназначена для отвода тепла от M.2-накопителя.

ROG CROSSHAIR VI EXTREME

Никуда не делась и система LED-подсветки ASUS AURA Sync, которая в данном случае включает в себя четыре регулируемые зоны: кожух над интерфейсной панелью, чипсетный радиатор, защелки слотов PCI Express 3.0 x16 и всю правую сторону печатной платы.

ROG CROSSHAIR VI EXTREME

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на достаточно большое количество дополнительных кнопок и разъемов.

ROG CROSSHAIR VI EXTREME

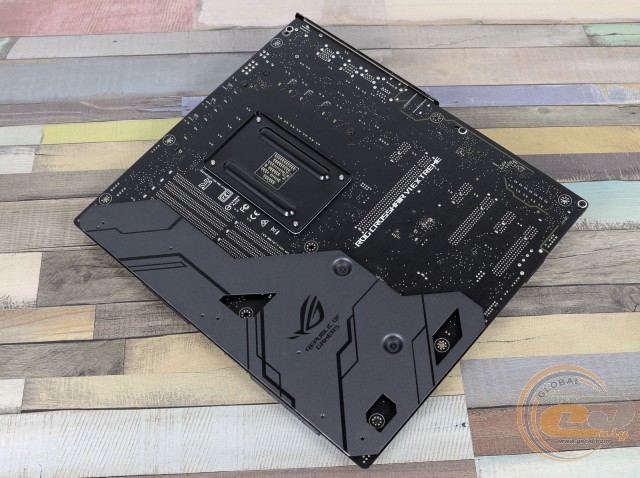

На обратной стороне печатной платы можно выделить традиционную опорную пластину процессорного разъема и массивный кожух, который прикрывает значительную часть платы. Именно в него вмонтированы светодиоды, отвечающие за подсветку правой стороны новинки. Конечно же, нельзя оставить без внимания тот факт, что все три радиатора надежно закреплены при помощи винтов.

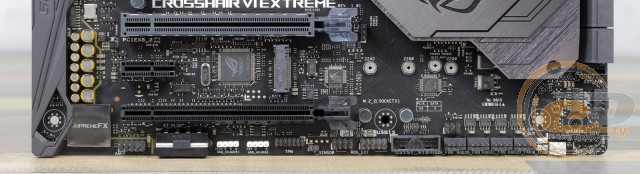

ROG CROSSHAIR VI EXTREME

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, разъем дополнительного питания слотов расширения, пара колодок для светодиодных лент, порт TPM, разъем для температурного датчика, четыре разъема подключения системных вентиляторов, колодка подключения фронтальной панели и группа разъемов мониторинга системы водяного охлаждения. Дополнительно отметим две колодки для активации портов USB, одна из которых совмещена с разъемом ROG_EXT и служит для подключения двух портов USB 2.0, тогда как вторая предназначена для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внутренних и четырех внешних, что же касается USB 3.1 Gen 1, то их десять: шесть внешних и четыре внутренних.

ROG CROSSHAIR VI EXTREME

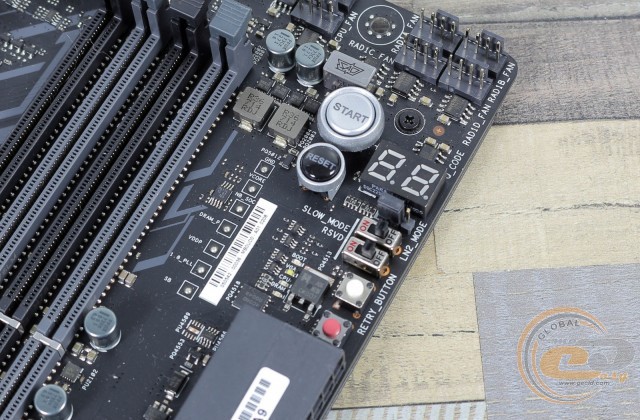

Отдельно выделим группу элементов в правом верхнем углу, где сосредоточились: диагностический LED-индикатор, кнопки «Включение», «Перезагрузка», «SafeBoot» и «ReTry», переключатели «Slow mode» и «RSVD», джампер LN2 и точки замеров напряжения на всех ключевых компонентах системы при помощи мультиметра.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

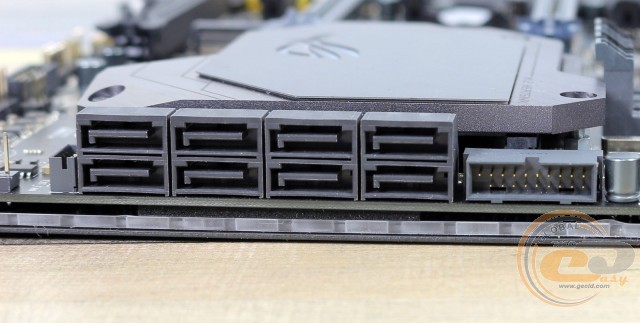

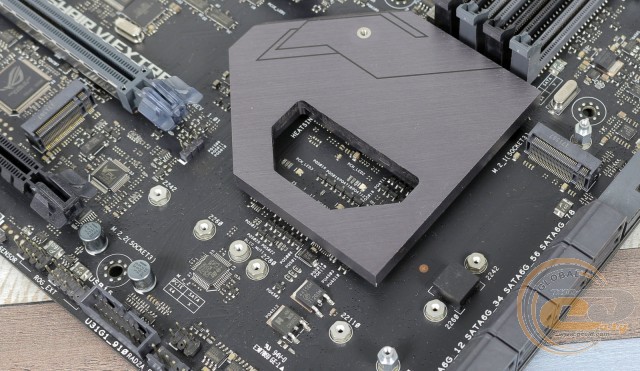

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и восемью портами SATA 6 Гбит/с.

При установленном процессоре AMD A / AMD Athlon возможна работа только одного интерфейса M.2. А в случае монтажа AMD Ryzen второй интерфейс M.2 («M.2_2») делит пропускную способность с одним из слотов PCI Express 3.0 x16 («PCIEX8_2»).

ROG CROSSHAIR VI EXTREME

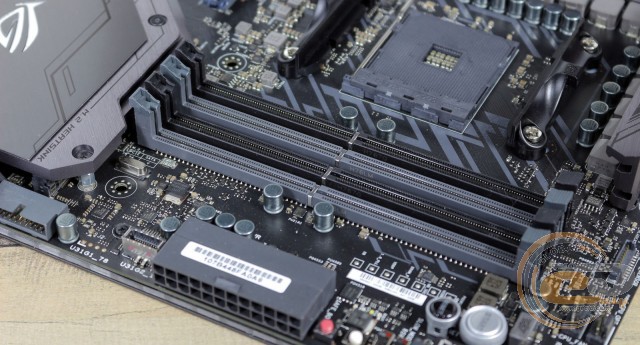

Системная плата ROG CROSSHAIR VI EXTREME оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим расположенную на правой стороне вторую колодку USB 3.1 Gen 1 и разъем подключения выносной панели с USB 3.1 Gen 2. Всего на плате при помощи контроллеров ASMedia ASM1142 реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух на интерфейсной панели.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

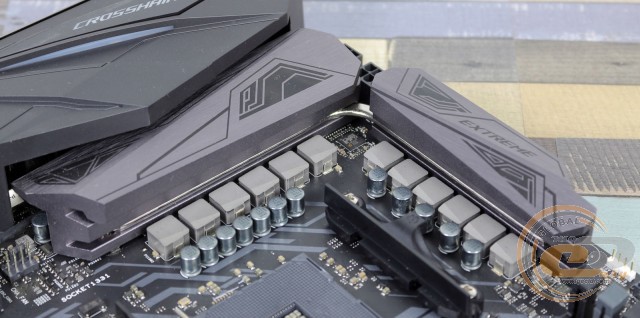

Система охлаждения состоит из трех основных алюминиевых радиаторов, два из которых соединены тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,3°C (при разгоне – 36,4°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 42°C (при разгоне − 42,5°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне − 42,3°C);
  • дроссели подсистемы питания – 44,6°C (при разгоне − 45,5°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ROG CROSSHAIR VI EXTREME

ROG CROSSHAIR VI EXTREME

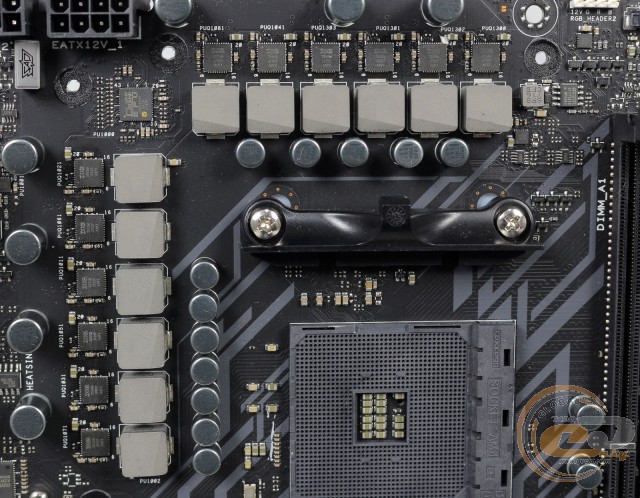

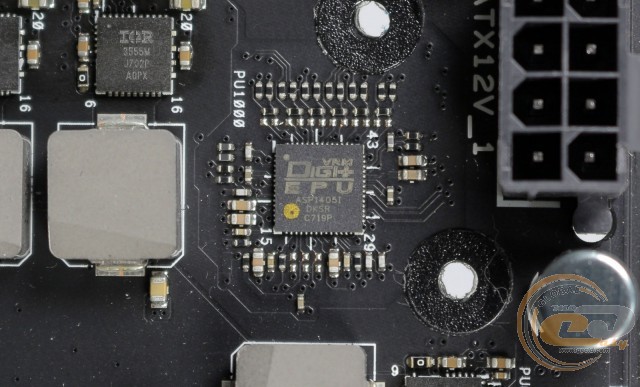

Питание процессора осуществляется по 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются микросхемы IR 3555M, дроссели MicroFine и конденсаторы 10K Black Metallic.

ROG CROSSHAIR VI EXTREME

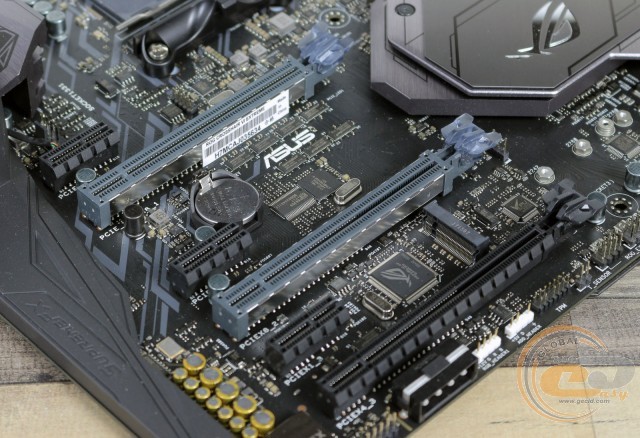

Для расширения функциональности у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (в режиме x4).

Из трех слотов PCI Express x16 к процессору подключены только два (с усиленной конструкцией), которые и делят между собой доступные 16 процессорных линий стандарта PCIe 3.0. Третий слот подключен к чипсету и использует только 4 линии. К тому же он делит пропускную способность с разъемами PCI Express 2.0 x1, которая будет ограничена одной линией в случае установки платы расширения в любой из PCI Express 2.0 x1.

Отдельно отметим, что в случае установки одного из процессоров AMD A / AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, тогда как второй слот будет и вовсе отключен.
