Обзор и тестирование материнской платы ROG CROSSHAIR VII HERO (WI-FI): флагман на AMD X470

В пятницу 13 апреля компания AMD порадовала своих поклонников презентацией второго поколения процессоров AMD Ryzen (Pinnacle Ridge), отличающихся от своих предшественников слегка улучшенной микроархитектурой AMD Zen+ и 12-нм техпроцессом. Более подробно о новинках мы расскажем в соответствующем материале, а пока что сосредоточимся на чипсете AMD X470, который занял позицию флагманского набора системной логики вместо AMD X370.

Фактически у новинки не так уж и много отличий от предшественника, ключевым из которых является поддержка технологии AMD StoreMI, позволяющей объединить возможности накопителей разного типа в системе для повышения общего быстродействия. Также с ее помощью часть оперативной памяти (вплоть до 2 ГБ) может быть задействована в качестве кэша для повышения скорости работы с информацией. Более подробно с технологией AMD StoreMI можно ознакомиться на сайте компании AMD.

ROG CROSSHAIR VII HERO (WI-FI)

Конечно же, материнские платы на AMD X470 будут поддерживать все текущие процессоры платформы Socket AM4 из коробки, тогда как для более старых решений необходимо будет обновить BIOS либо искать версии с шильдиком «AMD Ryzen Desktop 2000 Ready» на упаковке.

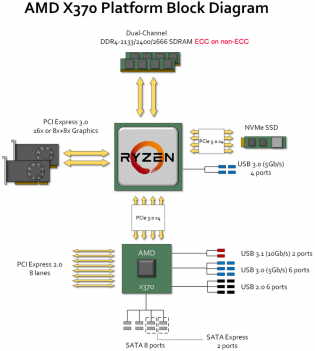

ROG CROSSHAIR VII HERO (WI-FI) ROG CROSSHAIR VII HERO (WI-FI)

И наконец, последними по списку отличиями являются сниженное тепловыделение чипсета и заявленное улучшение питания, что в теории позволит добиться более высоких результатов при разгоне 2-ого поколения AMD Ryzen, чем на AMD B350 и X370.

ROG CROSSHAIR VII HERO (WI-FI)

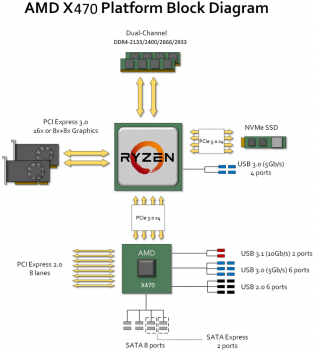

Давайте же познакомимся с новым чипсетом более подробно на примере новинки от ASUS − ROG CROSSHAIR VII HERO (WI-FI).

Спецификация

Модель

ROG CROSSHAIR VII HERO (WI-FI)

Чипсет

AMD X470

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3600 МГц (AMD Ryzen 2-ого поколения), DDR4-3400 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x8) / AMD Ryzen с графикой Radeon Vega / AMD A / Athlon (x8+x0))

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4 (только AMD Ryzen))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x PS/2 Combo

1 x RJ45

2 x USB 2.0

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутренние порты I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ROG CROSSHAIR VII HERO (WI-FI) ROG CROSSHAIR VII HERO (WI-FI)

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах серии ROG. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей новинки.

ROG CROSSHAIR VII HERO (WI-FI)

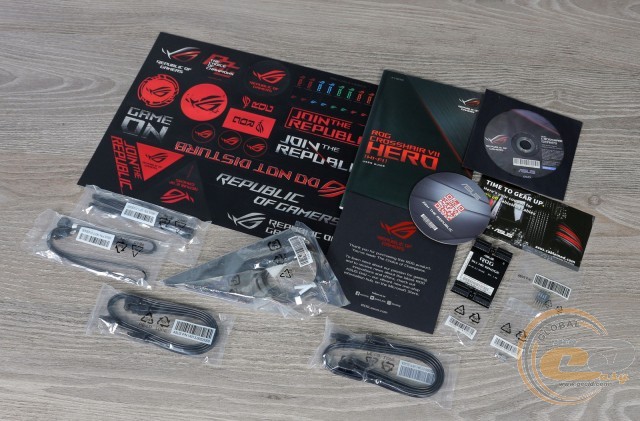

Комплект поставки полностью соответствует высокому уровню модели ROG CROSSHAIR VII HERO (WI-FI). Помимо привычного диска с ПО и набора бумажной документации, в коробке мы обнаружили:

  • четыре SATA-шлейфа;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • картонную подставку под чашку;
  • комбинированную антенну;
  • набор винтиков для подключения M.2-накопителей;
  • кабели подключения RGB-ленты и адресуемой LED-ленты.

Дизайн и особенности платы

ROG CROSSHAIR VII HERO (WI-FI)

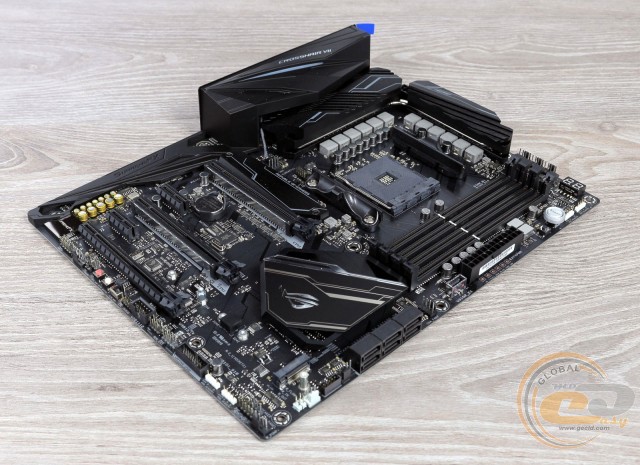

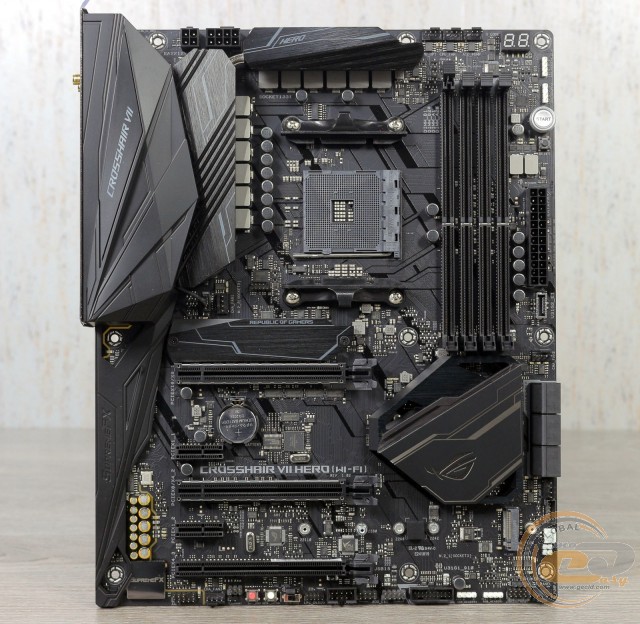

Материнская плата ROG CROSSHAIR VII HERO (WI-FI) выполнена на текстолите традиционного для высокоуровневых продуктов черного цвета формата ATX (305 x 244 мм). Ее оформление однозначно придется по душе любителям строгих решений, ведь большая часть элементов окрашена в черный цвет. Из интересных моментов выделим защитный кожух над интерфейсной панелью и наличие радиатора охлаждения M.2-накопителя.

ROG CROSSHAIR VII HERO (WI-FI)

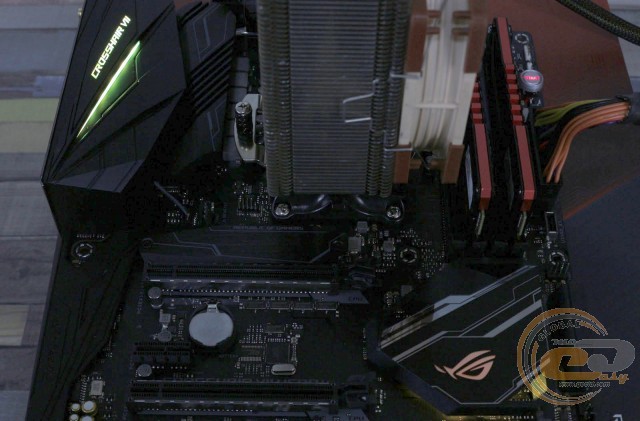

В данном случае кожух выполняет не только защитную и декоративную функцию, но и служит одной из двух регулируемых зон LED-подсветки ASUS AURA Sync, тогда как второй элемент с подсветкой − это радиатор на чипсете.

ROG CROSSHAIR VII HERO (WI-FI)

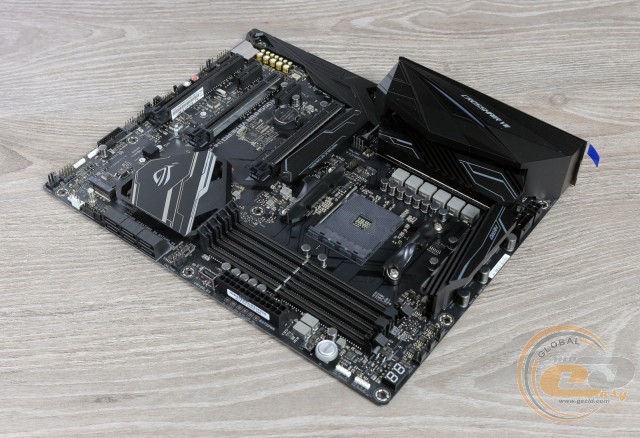

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на достаточно большое количество дополнительных кнопок и разъемов.

ROG CROSSHAIR VII HERO (WI-FI)

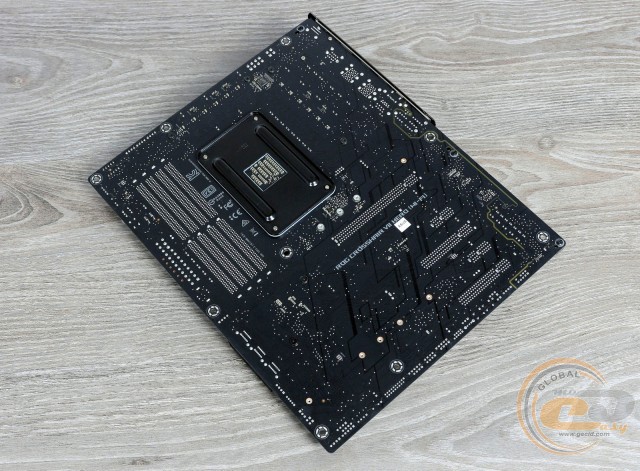

Взглянув на обратную сторону печатной платы, можно отметить только традиционную опорную пластину процессорного разъема, а также тот факт, что все три радиатора закреплены при помощи винтов.

ROG CROSSHAIR VII HERO (WI-FI)

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, кнопки «ReTry» и «SafeBoot», переключатель режима «Slow mode», джампер LN2, разъемы подключения системного вентилятора и светодиодной ленты, колодка подключения фронтальной панели и разъем температурного датчика. Дополнительно отметим две колодки для активации портов USB, одна из которых служит для подключения двух портов USB 2.0, тогда как вторая предназначена для пары USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех портов USB 2.0: двух внутренних и двух внешних. Что же касается USB 3.1 Gen 1, то их десять: восемь внешних и два внутренних.

ROG CROSSHAIR VII HERO (WI-FI)

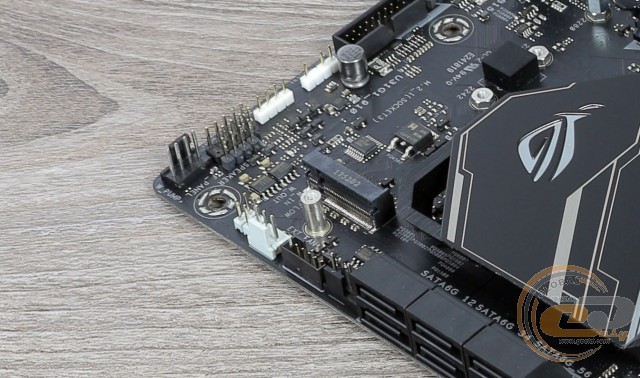

Отдельно выделим группу элементов в правом нижнем углу, где сосредоточились разъемы подключения системного вентилятора и водоблока СВО, а также три разъема для мониторинга состояния работы системы СВО, при помощи которых вы сможете получать оперативные данные о температуре и потоке жидкости в системе.

ROG CROSSHAIR VII HERO (WI-FI)

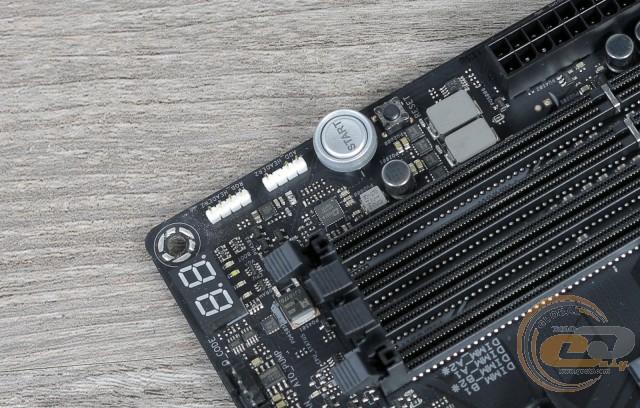

В верхнем правом углу расположился диагностический LED-индикатор, кнопки «Включение» и «Перезагрузка», а также пара колодок подключения светодиодных лент.

ROG CROSSHAIR VII HERO (WI-FI)

ROG CROSSHAIR VII HERO (WI-FI)

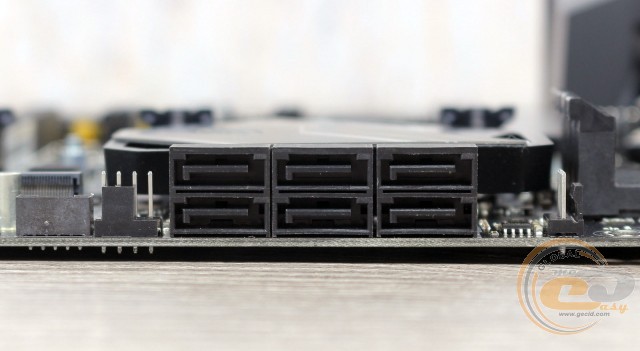

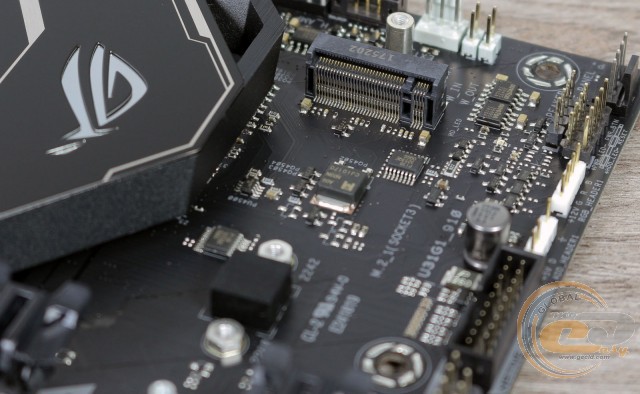

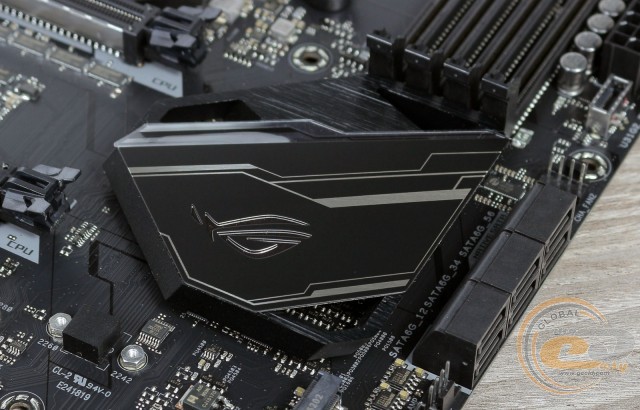

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Отметим, что второй слот M.2 («M.2_2») делит пропускную способность с одним из PCI Express x16 («PCIEX8/X4_2»), а при установке одного из решений APU AMD Ryzen / AMD A / AMD Athlon − он и вовсе будет отключен.

ROG CROSSHAIR VII HERO (WI-FI)

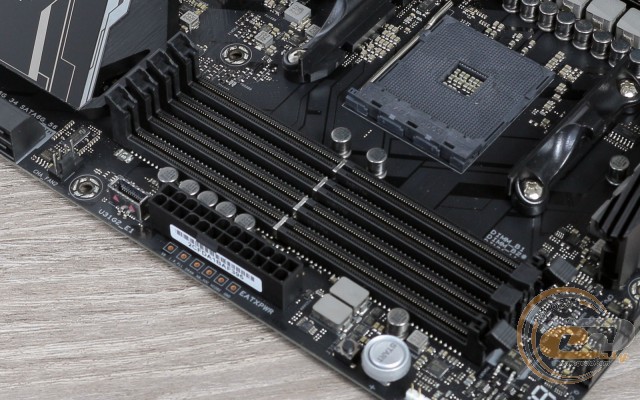

Системная плата ROG CROSSHAIR VII HERO (WI-FI) оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3600 МГц (AMD Ryzen 2000), до 3400 МГц (AMD Ryzen 1000) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку подключения выносной панели с USB 3.1 Gen 2. Всего на плате при помощи чипсета и контроллеров ASMedia ASM1143 реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух на интерфейсной панели.

ROG CROSSHAIR VII HERO (WI-FI)

ROG CROSSHAIR VII HERO (WI-FI)

Система охлаждения состоит из трех основных алюминиевых радиаторов, два из которых соединены тепловой трубкой для улучшения теплоотвода. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,4°C (при разгоне – 32,8°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 44,8°C (при разгоне − 45,1°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 44,3°C (при разгоне − 45,4°C);
  • дроссели подсистемы питания – 49,5°C (при разгоне − 51,6°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ROG CROSSHAIR VII HERO (WI-FI)

ROG CROSSHAIR VII HERO (WI-FI)

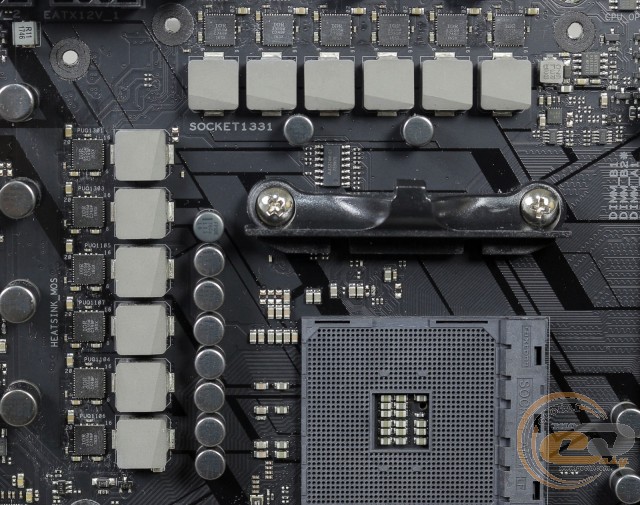

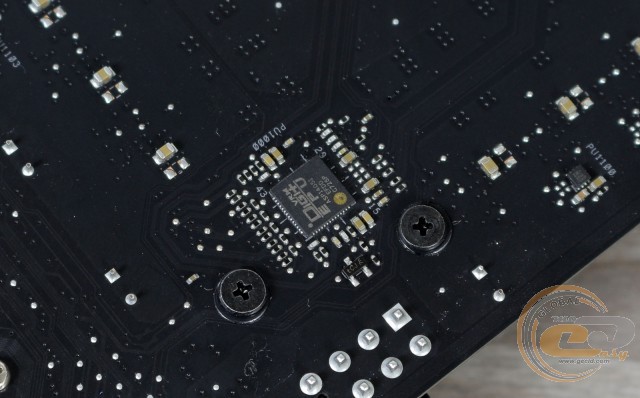

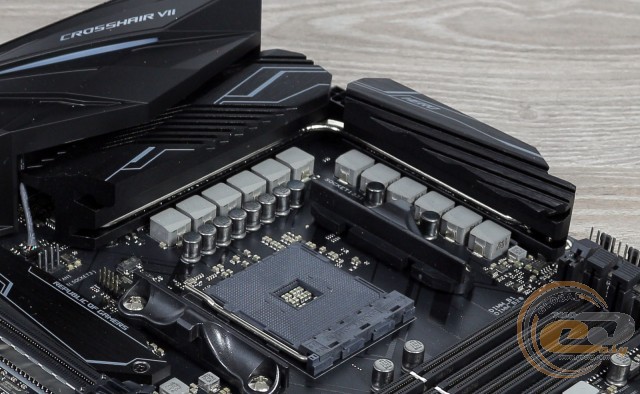

Питание процессора осуществляется по 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются микросхемы IR 3555M, дроссели MicroFine и конденсаторы 10K Black Metallic.

ROG CROSSHAIR VII HERO (WI-FI)

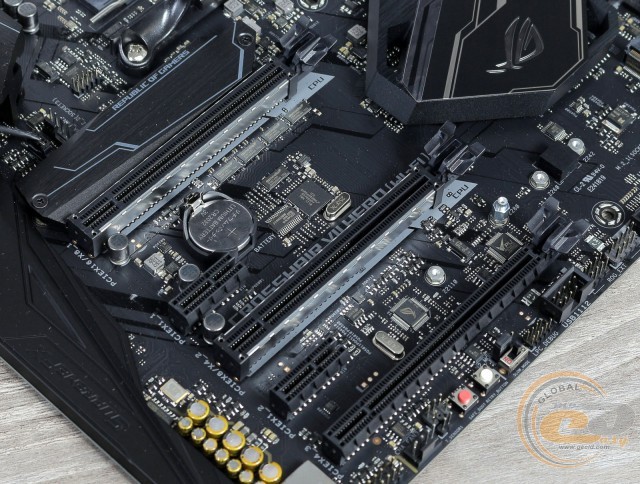

Для расширения функциональности у пользователя есть в распоряжении пять слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо x8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x16 (в режиме x4).

Из трех слотов PCI Express x16 к процессору подключены только два (с усиленной конструкцией разъемов), которые и делят между собой все доступные 16 линий стандарта PCIe 3.0 (в случае использования CPU серии AMD Ryzen). В свою очередь третий разъем подключен к чипсету и использует только 4 линии. Отдельно отметим, что в случае установки одного из процессоров AMD Ryzen с графикой Radeon Vega / AMD A / AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, тогда как второй слот будет и вовсе отключен.
