Обзор материнской платы ASUS ROG CROSSHAIR VIII DARK HERO: Join the Dark Side

22-01-2021

Новые процессоры линейки AMD Ryzen 5000 на микроархитектуре Zen 3 были анонсированы еще в октябре прошлого года, а поступили в продажу в начале ноября. При этом анонса нового флагманского чипсета не произошло, и эта позиция по-прежнему остается за AMD X570. С ключевыми его особенностями и характеристиками мы познакомились в обзоре ASUS ROG Crosshair VIII Formula. Поэтому нет ничего удивительного в том, что партнеры AMD продолжают радовать нас новинками на AMD X570.

ASUS ROG CROSSHAIR VIII DARK HERO

Одной из них и стала героиня нашего сегодняшнего обзора – материнская плата ASUS ROG CROSSHAIR VIII DARK HERO. Это обновленная версия рассмотренной ранее ASUS ROG Crosshair VIII Hero (Wi-Fi). Давайте же взглянем, какие характеристики получила представленная пару месяцев назад новинка от ASUS.

Спецификация

Модель

ASUS ROG CROSSHAIR VIII DARK HERO

Чипсет

AMD X570

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 2000 / 2000G / 3000 / 3000G / 4000G / 5000

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5100 МГц

Слоты расширения

2 x PCI Express 4.0 / 3.0 x16 (x8+x8) (x8+x0 для AMD Ryzen 3000G и Ryzen 2000G)

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 4.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 4.0 x4)

8 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

1 x Realtek RTL8125-CG (10/100/1000/2500 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200)

Bluetooth

Bluetooth 5.1

Звуковая подсистема

7.1-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор охлаждения чипсета

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

2 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

7 х USB 3.2 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

1 х кнопка «BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

2 x USB 2.0

1 x TPM

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG CROSSHAIR VIII DARK HERO ASUS ROG CROSSHAIR VIII DARK HERO

Материнская плата поставляется в традиционной картонной коробке, оформленной преимущественно в черном цвете. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей новинки.

ASUS ROG CROSSHAIR VIII DARK HERO

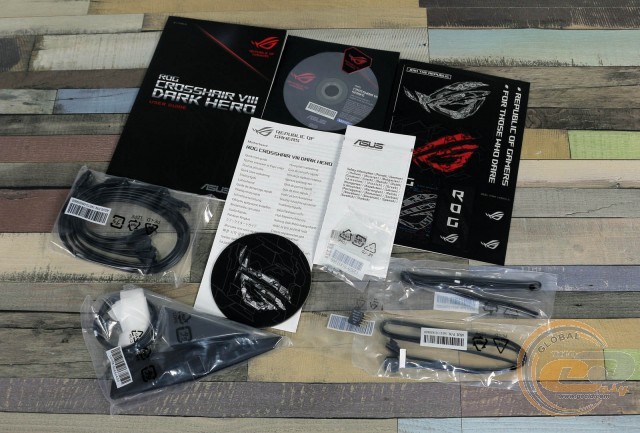

Комплект поставки полностью соответствует высокому уровню модели. Он включает в себя:

  • диск с ПО;
  • набор бумажной документации;
  • четыре SATA-шлейфа;
  • винты для крепления M.2-накопителей;
  • набор ASUS Q-Connector;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • картонную подставку под чашку;
  • комбинированную антенну для модуля Wi-Fi;
  • кабели подключения светодиодных лент.

Дизайн и особенности платы

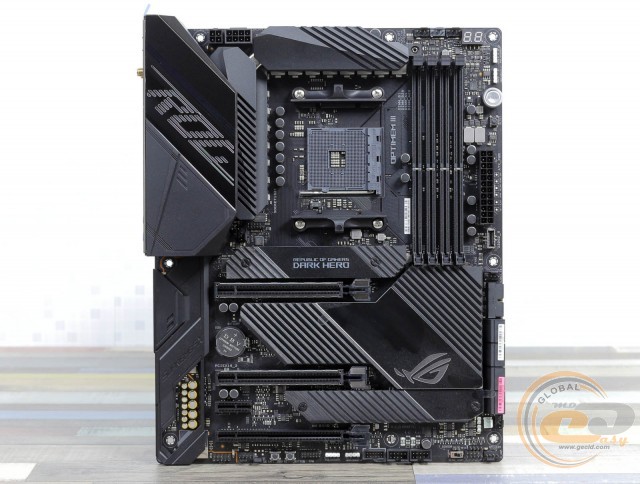

ASUS ROG CROSSHAIR VIII DARK HERO

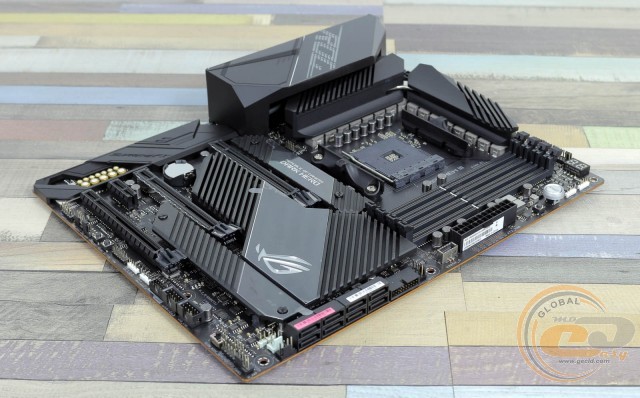

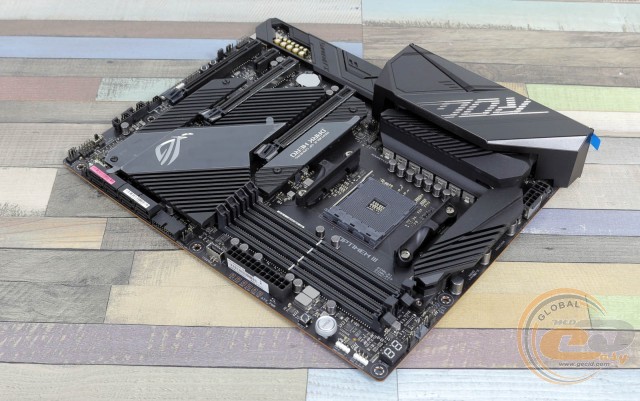

Достав новинку из коробки, сразу обращаем внимание на ряд изменений по сравнению с оригинальной ASUS ROG Crosshair VIII Hero (Wi-Fi). Так, с кожуха над интерфейсной панелью пропала надпись Crosshair VIII, а вместо Hero там красуется ROG. Вторым изменением стала переработка система охлаждения чипсета. У оригинальной модели за отвод тепла от AMD X570 отвечает СО активного типа с небольшим вентилятором. Она прикрыта накладкой, объединяющей в себе также радиатор охлаждения верхнего M.2-накопителя. Теперь перед нами полностью пассивное охлаждение, что должно порадовать любителей тишины в системном блоке. Вместе с переработкой данного узла изменился и дизайн радиатора верхнего M.2-накопителя.

ASUS ROG CROSSHAIR VIII DARK HERO

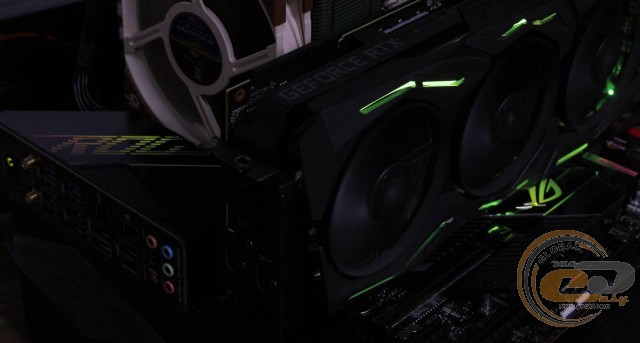

LED-подсветка ASUS AURA Sync включает в себя две зоны: кожух над интерфейсной панелью и чипсетный радиатор. Также в наличии две колодки для обычной LED-подсветки и две для адресной.

ASUS ROG CROSSHAIR VIII DARK HERO

В плане компоновки и удобства сборки системы никаких претензий у нас не возникло. Благо, DIMM-слоты оборудованы защелками только с одной стороны, все порты SATA расположены параллельно текстолиту, в наличии все необходимые крепежные отверстия, а большинство портов и разъемов расположены на комфортном удалении друг от друга.

ASUS ROG CROSSHAIR VIII DARK HERO

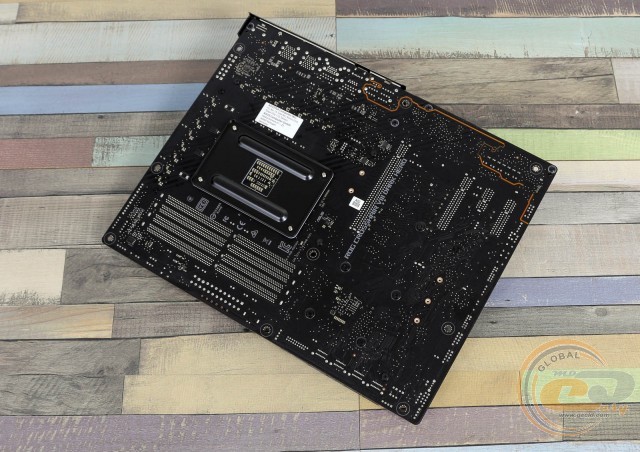

На обратной стороне ASUS ROG CROSSHAIR VIII DARK HERO находится стандартная опорная пластина процессорного разъема и винты крепления всех компонентов системы охлаждения.

ASUS ROG CROSSHAIR VIII DARK HERO

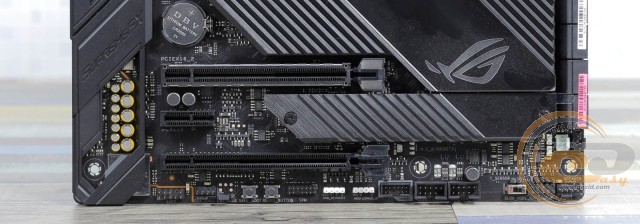

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, разъемы NODE и TPM, кнопки «ReTry» и «SafeBoot», переключатель режима «Slow mode», джампер LN2, разъемы подключения системного вентилятора и светодиодных лент, колодка подключения фронтальной панели и разъем температурного датчика. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0.

ASUS ROG CROSSHAIR VIII DARK HERO

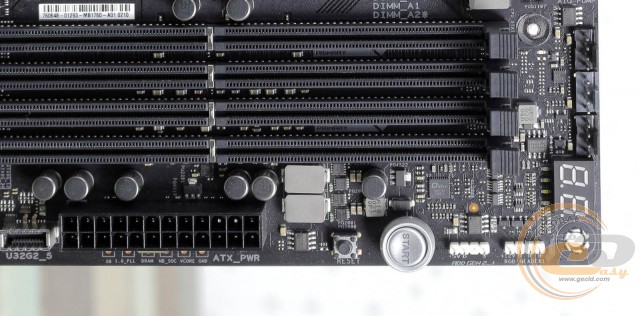

В верхнем правом углу расположился диагностический LED-индикатор, кнопки «Включение» и «Перезагрузка», а также вторая пара колодок подключения светодиодных лент. А ниже основного 24-контактного разъема питания есть разъемы для измерения напряжений на ключевых узлах.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

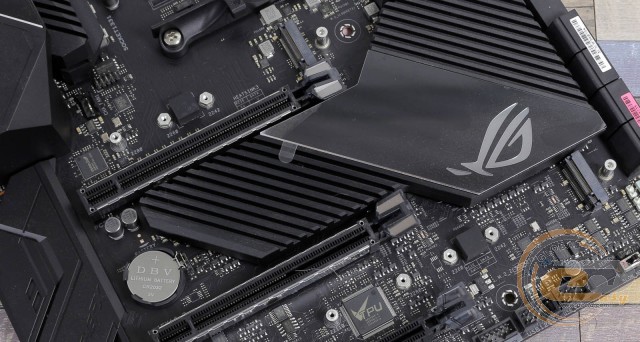

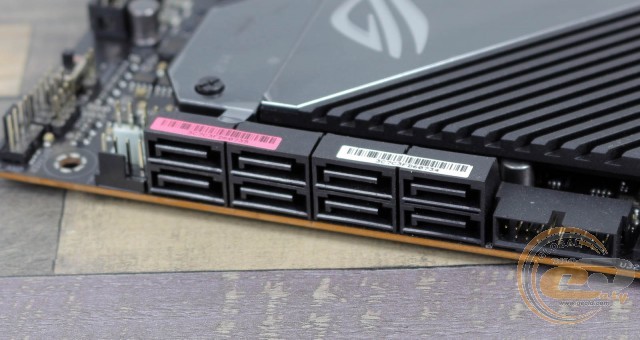

Возможности организации дисковой подсистемы представлены двумя M.2 Socket 3 и восемью SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1 и RAID 10. Какие-либо ограничения по одновременной работе интерфейсов отсутствуют.

ASUS ROG CROSSHAIR VIII DARK HERO

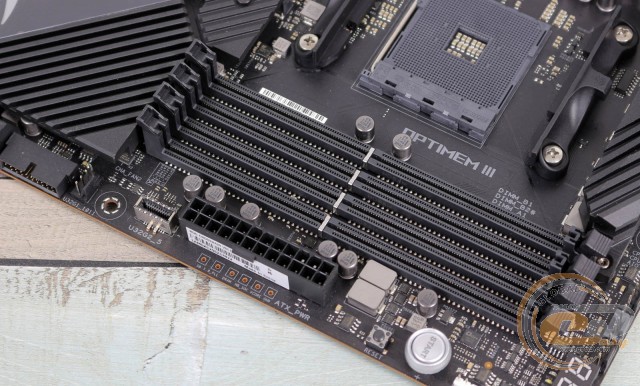

Системная плата ASUS ROG CROSSHAIR VIII DARK HERO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Максимальная частота заявлена на уровне 5000 МГц для серий AMD Ryzen 5000 и 3000; 5100 МГц для AMD Ryzen 4000G; 3600 МГц для AMD Ryzen 2000 и 3200 МГц для AMD Ryzen 3000G и 2000G. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодки для подключения выносных панелей с интерфейсами USB 3.2 Gen 1 и Gen 2. Всего на плате при помощи чипсета реализована поддержка четырех внешних и пары внутренних портов USB 3.2 Gen 1. Что же касается USB 3.2 Gen 2, то помимо упомянутой выше колодки, есть еще восемь соответствующих портов на интерфейсной панели.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

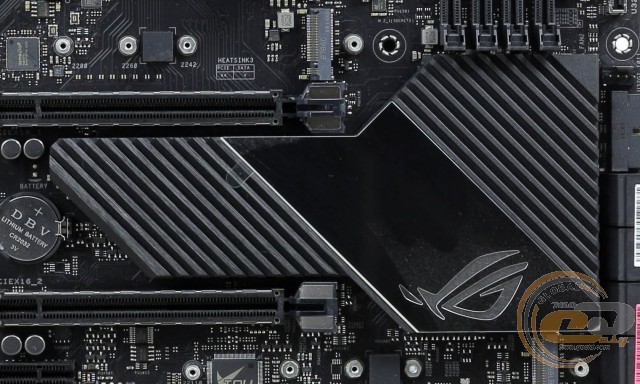

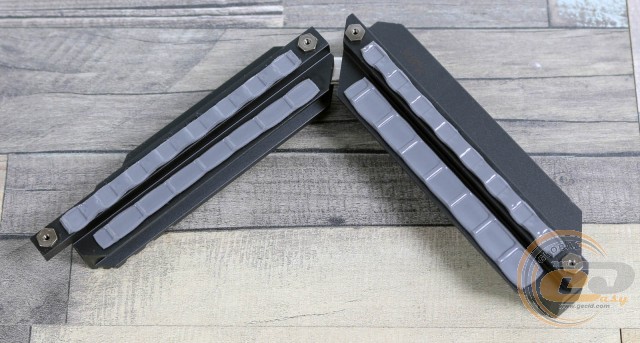

Система охлаждения включает в себя радиатор на чипсете и пару алюминиевых радиаторов на элементах подсистемы питания, соединенных тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36°C (при разгоне – 36°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 40°C (при разгоне – 42°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 38°C (при разгоне – 42°C).

Как видим, отказ от активного кулера на чипсете не ухудшил эффективность его охлаждения. Тут следует сказать спасибо инженерам ASUS за продуманную конструкцию радиатора. В итоге никаких проблем с перегревом у вас не будет.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

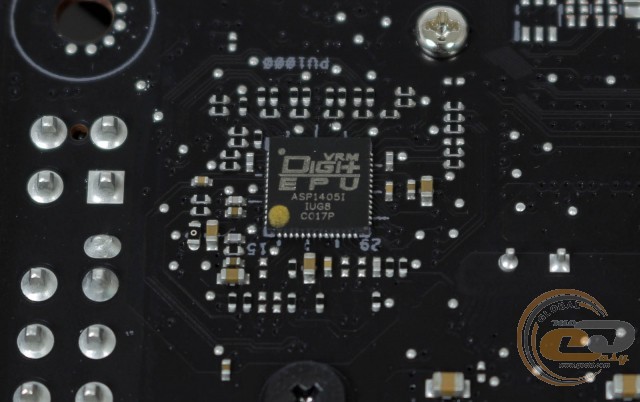

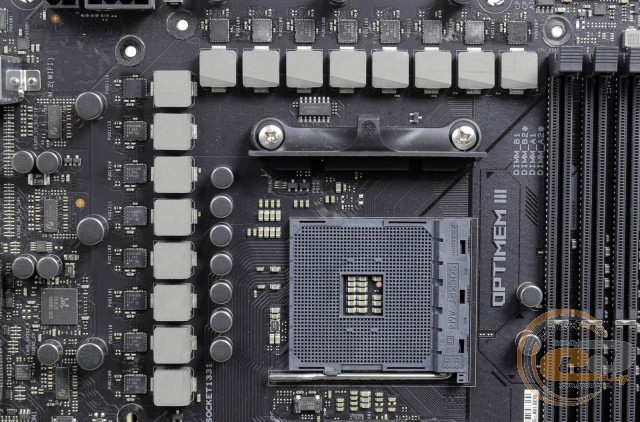

Вот мы и добрались до еще одного отличия новинки от ASUS ROG Crosshair VIII Hero (Wi-Fi). Напомним, что ее подсистема питания выполнена по 14+2-фазной схеме с участием ШИМ-контроллера ASP1405I и микросхем IR3555M. Новинка также получила 14+2-фазный дизайн с тем же контроллером, но место IR3555M заняли сборки Texas Instruments X95410RR.

ASUS ROG CROSSHAIR VIII DARK HERO

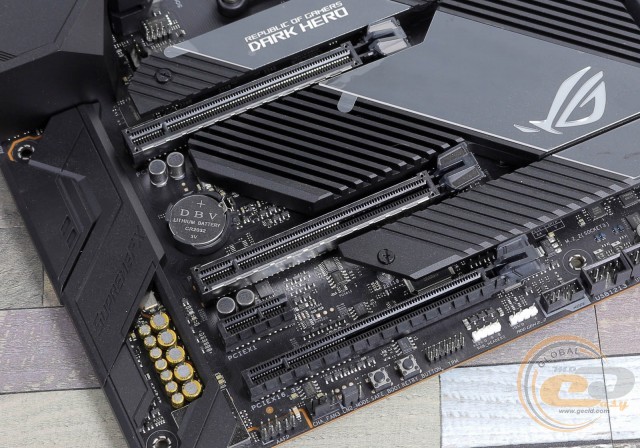

Для расширения функциональности в вашем распоряжении есть четыре слота:

  1. PCI Express 4.0/3.0 x16 (в режиме х16 либо x8);
  2. PCI Express 4.0/3.0 x16 (в режиме х8);
  3. PCI Express 4.0 x1;
  4. PCI Express 4.0 x16 (в режиме х4).

К процессору подключены два верхние разъема PCIe 4.0 x16 с усиленной конструкцией. Они и делят между собой все доступные 16 линий (для AMD Ryzen 3000G и 2000G они работают в режиме x8+x0). В режиме PCIe 4.0 эти слоты заработают лишь в паре с чипами AMD Ryzen 5000 и 3000. В остальных случаях перейдут в режим PCIe 3.0. А вот оставшиеся два слота используют чипсетные линии, поэтому они всегда находятся в режиме PCIe 4.0.

ASUS ROG CROSSHAIR VIII DARK HERO

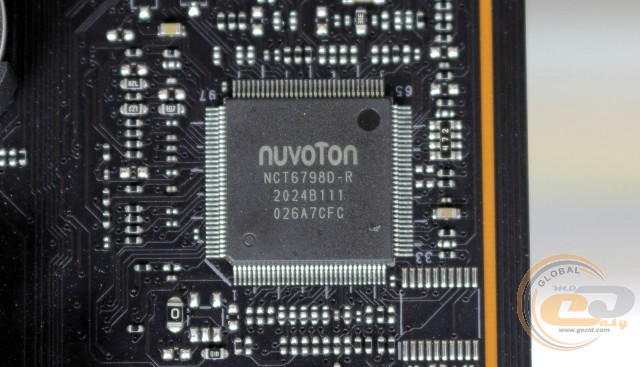

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая обеспечивает мониторинг.

ASUS ROG CROSSHAIR VIII DARK HERO

ASUS ROG CROSSHAIR VIII DARK HERO

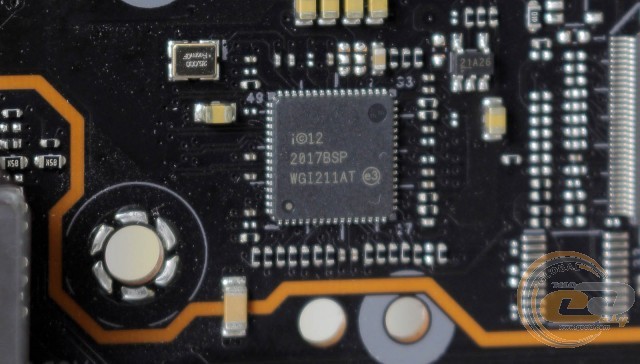

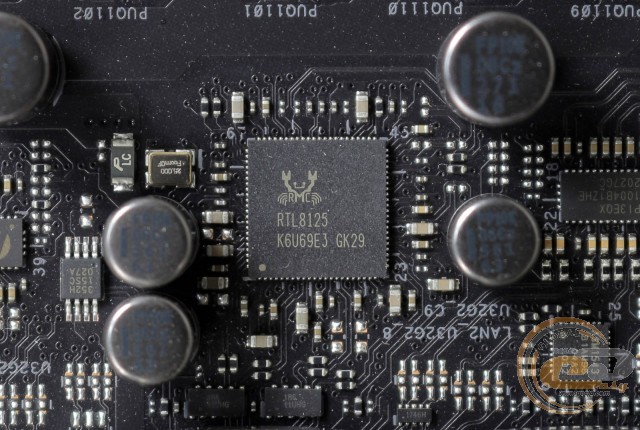

Для поддержки сетевых соединений служат LAN-контроллеры Intel WGI211-AT (1000 Мбит/с) и Realtek RTL8125-CG (2500 Мбит/с).

ASUS ROG CROSSHAIR VIII DARK HERO

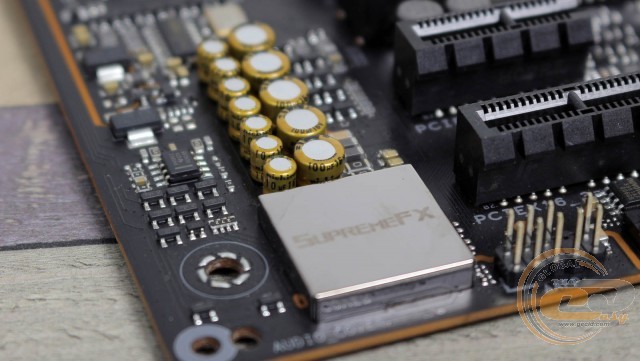

Предустановленный аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon, усилитель TI RC4580 и ЦАП ESS ES9023P.

ASUS ROG CROSSHAIR VIII DARK HERO

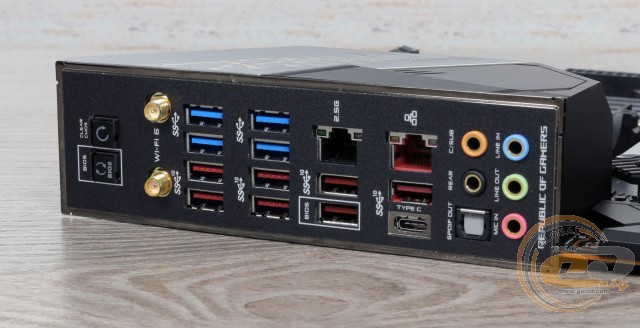

На интерфейсную панель выведены следующие порты:

  • 2 x RJ45;
  • 4 x USB 3.2 Gen 1;
  • 1 х USB 3.2 Gen 2 Type-C;
  • 7 х USB 3.2 Gen 2 Type-A;
  • 1 х кнопка «BIOS Flashback»;
  • 1 х кнопка «Сброс CMOS»;
  • 5 x аудиопортов;
  • 1 х оптический S/PDIF Out.

Интерфейсная панель новинки привлекает к себе внимание поддержкой беспроводных интерфейсов (Wi-Fi 6 и Bluetooth 5.1) на основе модуля Intel Wi-Fi 6 AX200 и двух сетевых портов. Также выделим восемь портов USB 3.2 Gen 2, удобный сброс CMOS и обновление прошивки BIOS при помощи кнопок. Для обновления BIOS таким способом даже не обязательно устанавливать процессор.
