Обзор ASUS ROG CROSSHAIR X870E DARK HERO: материнская плата для энтузиастов

В сегменте материнских плат для процессоров AMD флагманские решения ASUS традиционно относятся к серии ROG CROSSHAIR. Конечно, стоимость подобных решений совсем не радует рядового пользователя за счет ощутимой наценки "за новизну". Но это и не удивительно, ведь добрая часть имеющегося передового функционала будет интересна больше оверклокерам и энтузиастам, которые и являются целевой аудиторией таких плат.

Сегодня мы поговорим о модели, являющейся улучшенной версией и так очень функциональной ASUS ROG CROSSHAIR X870E HERO, оценим эффективность ее работы с процессором соответствующего уровня, а также узнаем с какими компромиссами все еще прийдется столкнуться среднестатистическому пользователю в процессе ее использования.

Как вы уже поняли, мы будем тестировать ASUS ROG CROSSHAIR X870E DARK HERO. Найти ее на украинском рынке на момент написания обзора можно по средней цене в ₴42600 (~$968).

Спецификация

Упаковка и комплектация

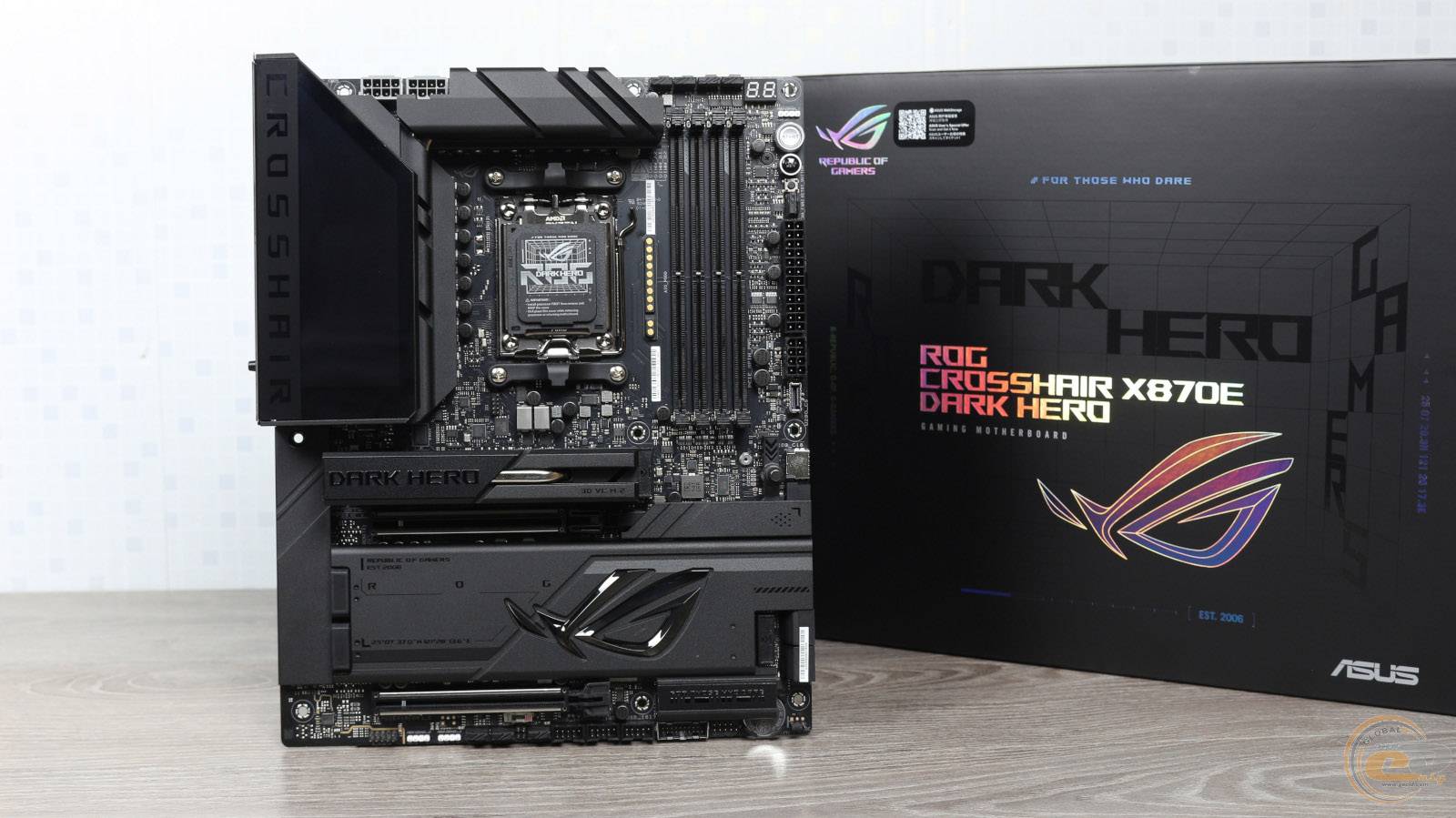

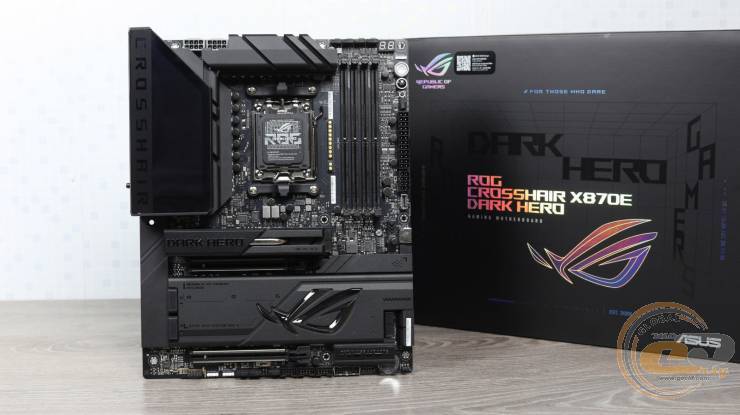

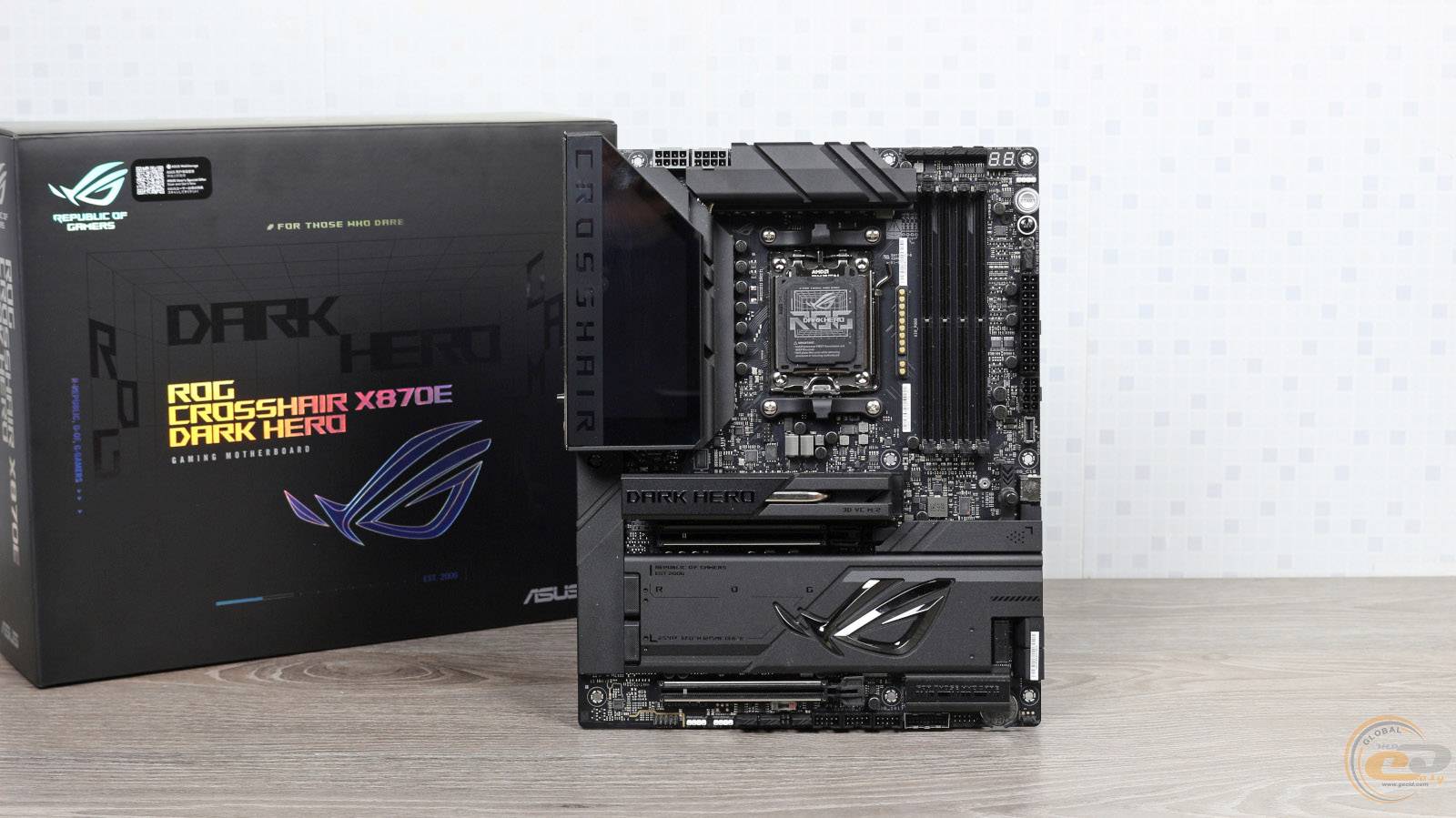

Черная коробка, в которой поставляется героиня обзора, получила минималистичный дизайн. На обороте отсутствует даже привычный перечень ключевых особенностей и преимуществ модели.

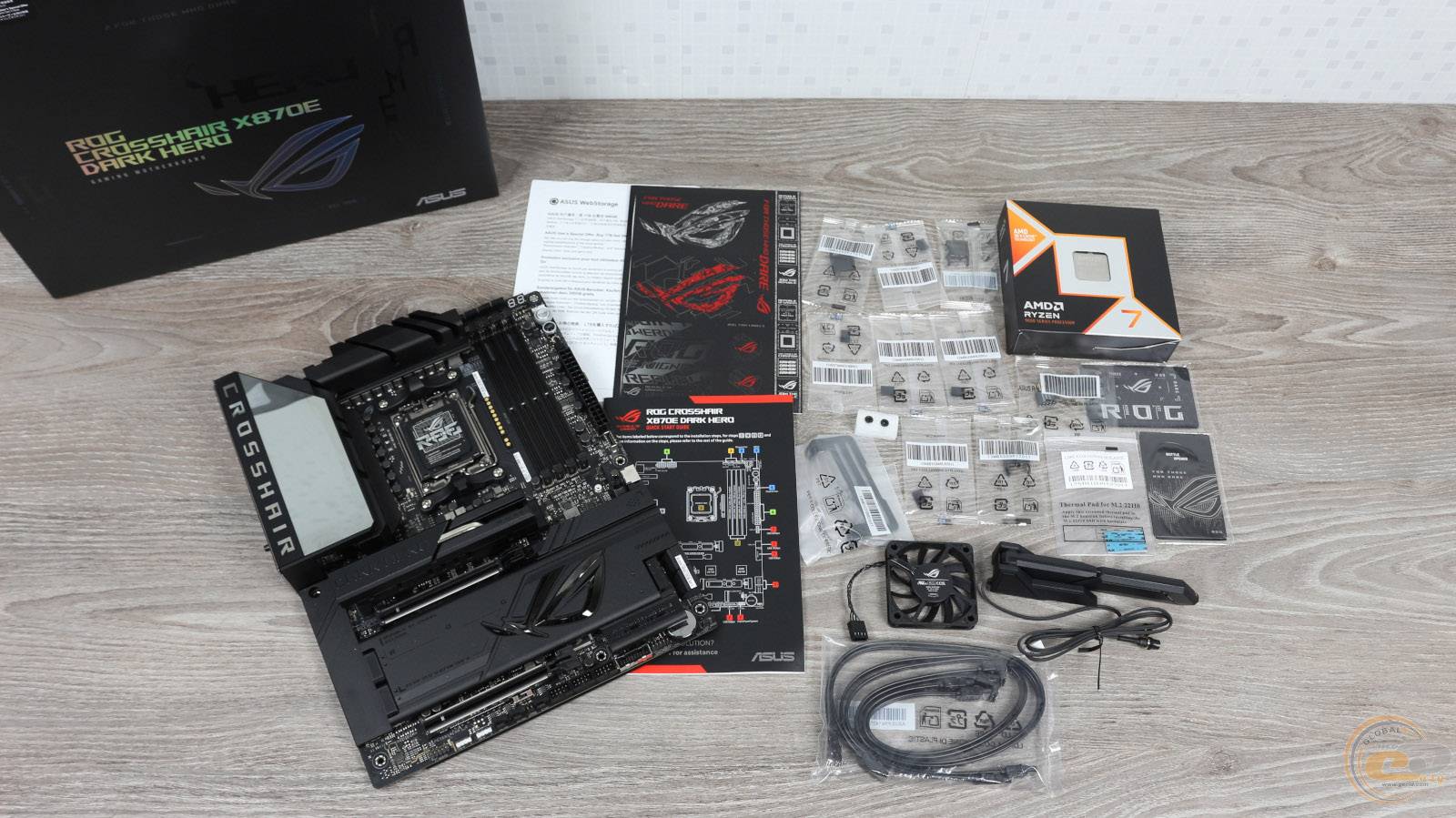

Комплект поставки в ASUS ROG CROSSHAIR X870E DARK HERO полностью соответствует премиальному позиционированию продукта и представлен:

• четырьмя SATA-кабелями (два из которых являются угловыми);
• термопрокладкой для накопителя форм-фактора M.2 22110;
• 60-мм одиннадцатилопастным вентилятором ROG для охлаждения ОЗУ;

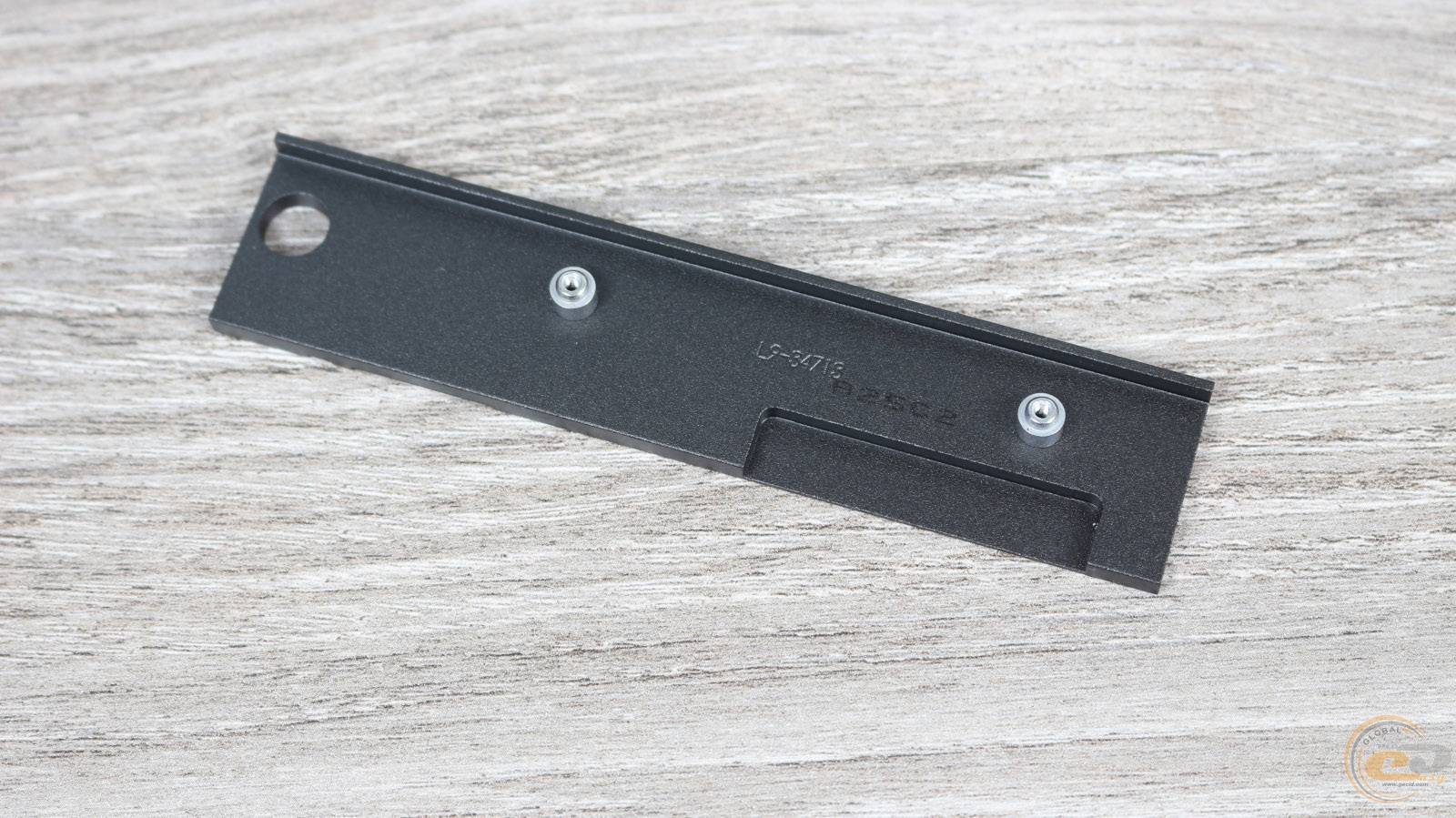

• кронштейном для монтажа вышеупомянутого вентилятора на материнской плате;
• двумя винтами для фиксации вентилятора на кронштейне;
• Q-connector-ом для упрощения подключения передней панели;
• пятью резиновыми проставками для M.2-накопителей;
• тремя Q-Slide-крепления для M.2-накопителей;
• VIP-картой ROG;
• открывашкой для бутылок с логотипом ROG;
• комбинированной антенной для Wi-Fi-модуля с магнитным креплением;
• набором наклеек;
• набор разнообразной документации.

Дизайн и особенности платы

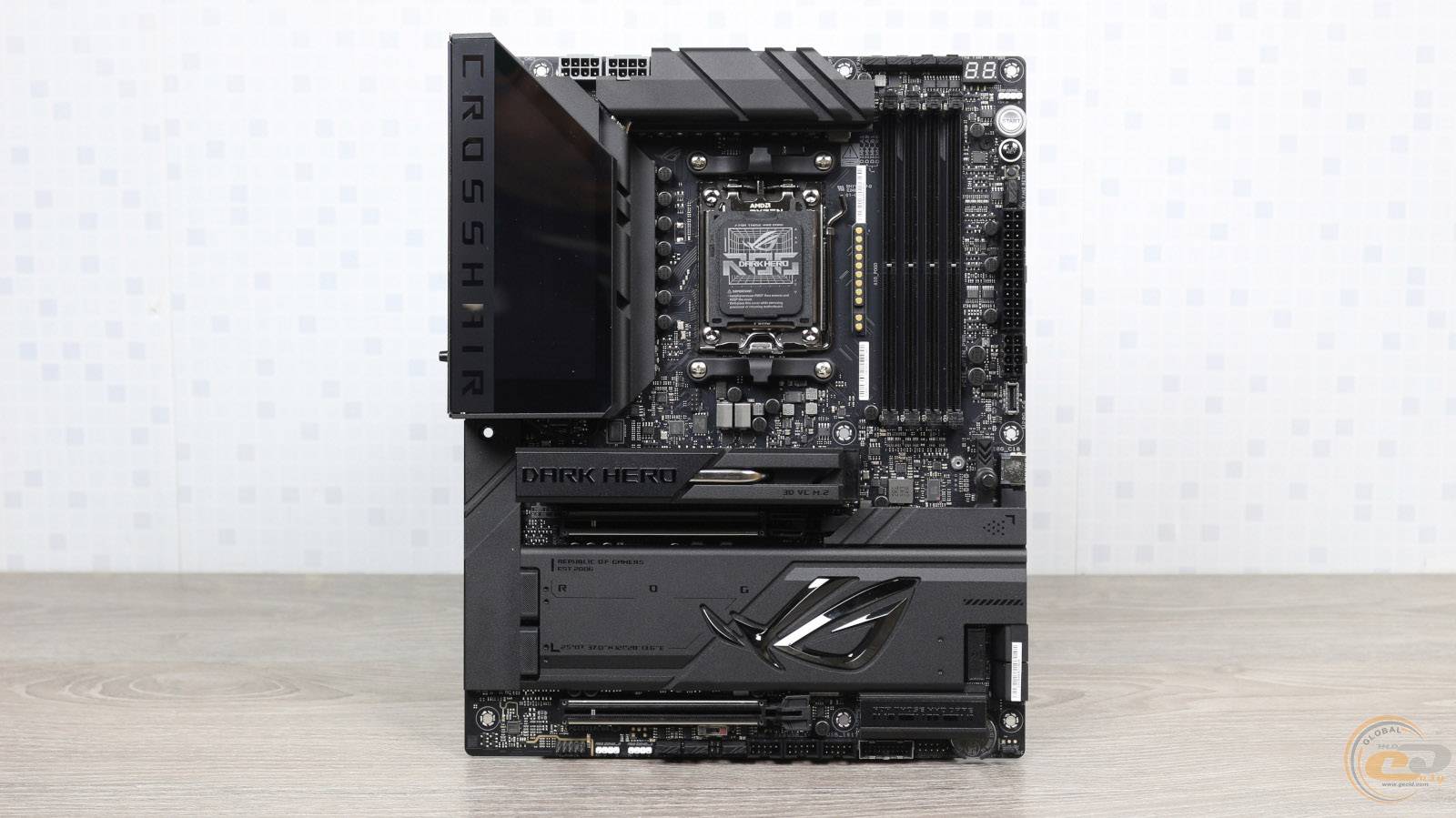

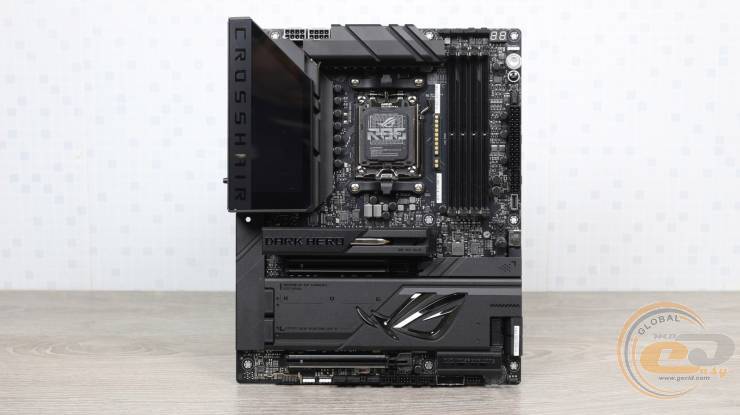

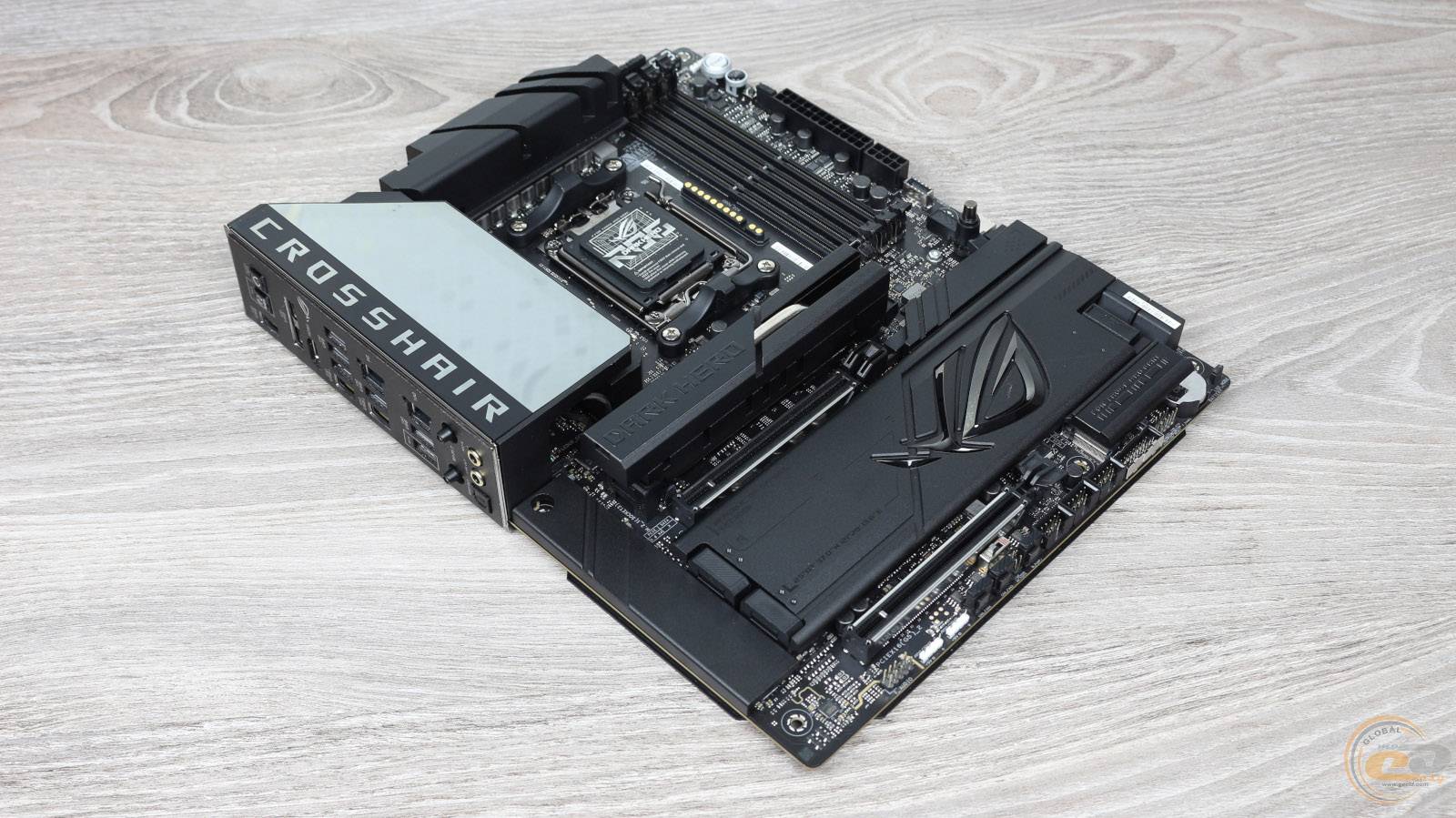

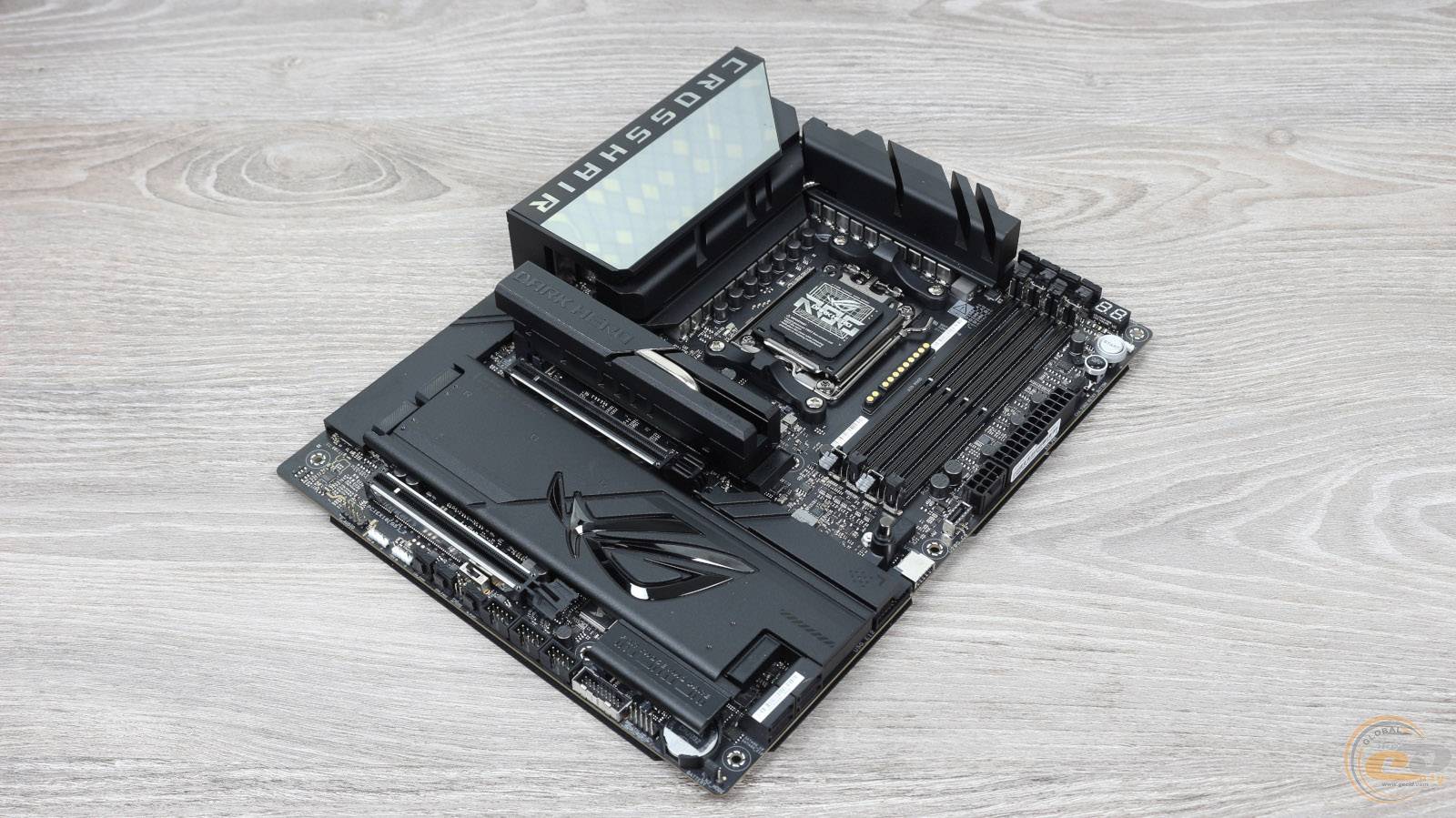

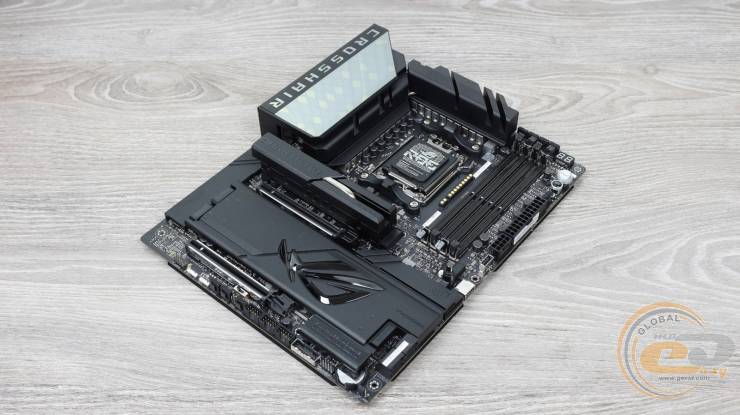

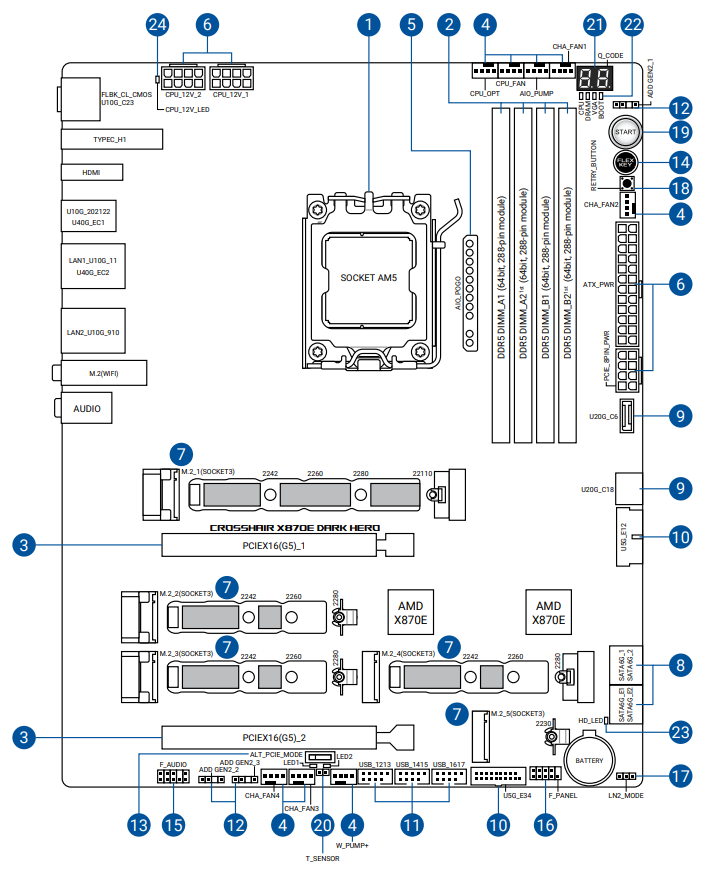

ASUS ROG CROSSHAIR X870E DARK HERO является платой форм-фактора ATX с размерами 305 x 244 мм. Ее дизайн можно охарактеризовать как достаточно сдержанный за счет исполнения в черном цвете. На габаритных радиаторах присутствуют стилизованные надписи и дизайнерские элементы, которые намекают на принадлежность к серии ROG CROSSHAIR. Они также выполнены исключительно в черном цвете.

Исключением в этой концепции можно выделить только зеркальный логотип ROG на радиаторе, отвечающий за охлаждение M.2-накопителей.

Кожух над интерфейсной панелью оснащен обновленным модулем подсветки ASUS Aura, получившим название Polymo Lighting II и обеспечивающим динамическую иллюминацию логотипа ROG. За счет этого он выглядит более объемным и интересным.

А вот свою иллюминацию вам помогут организовать разъемы Addressable Gen 2, которые есть на плате в количестве трех штук.

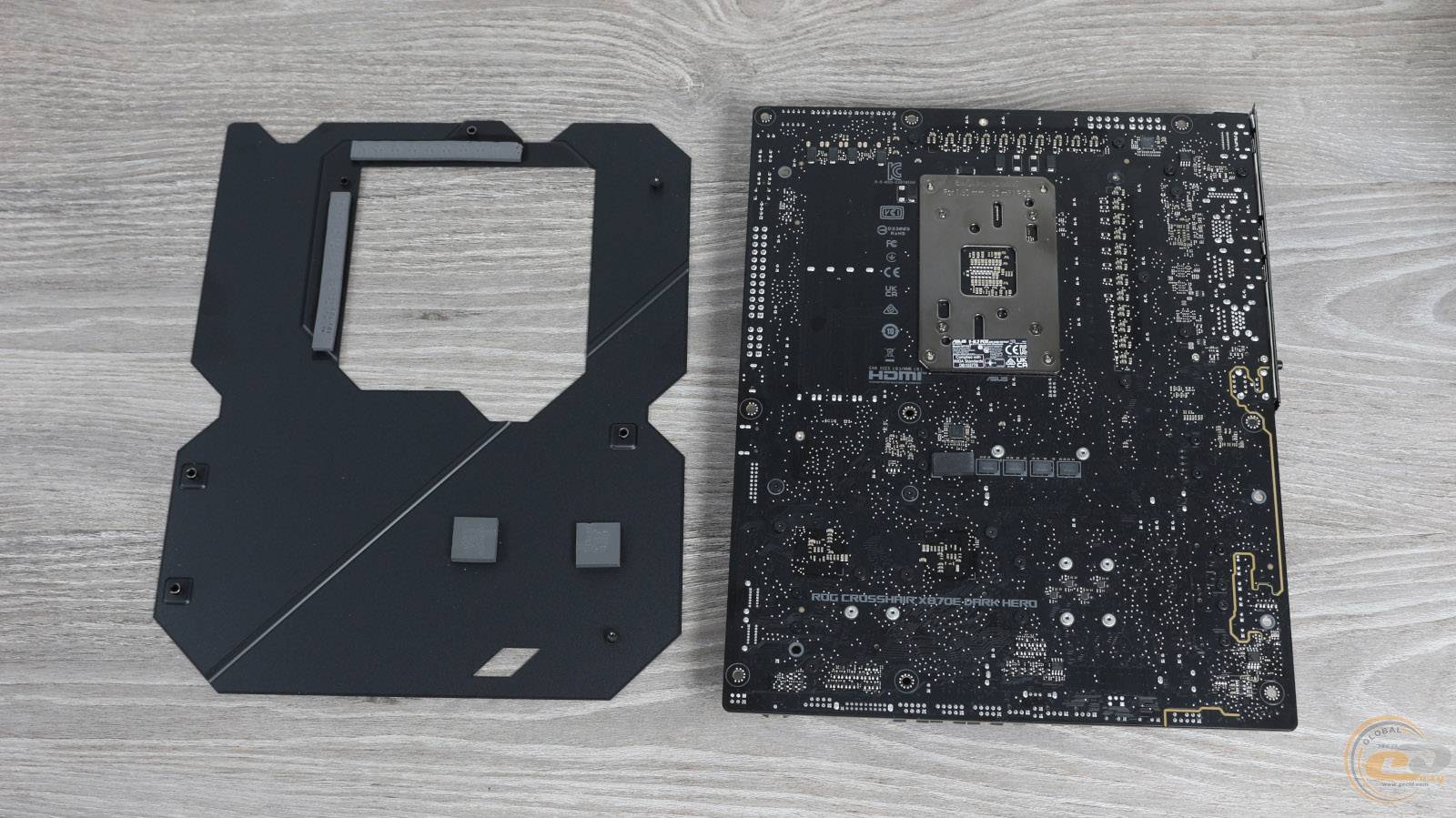

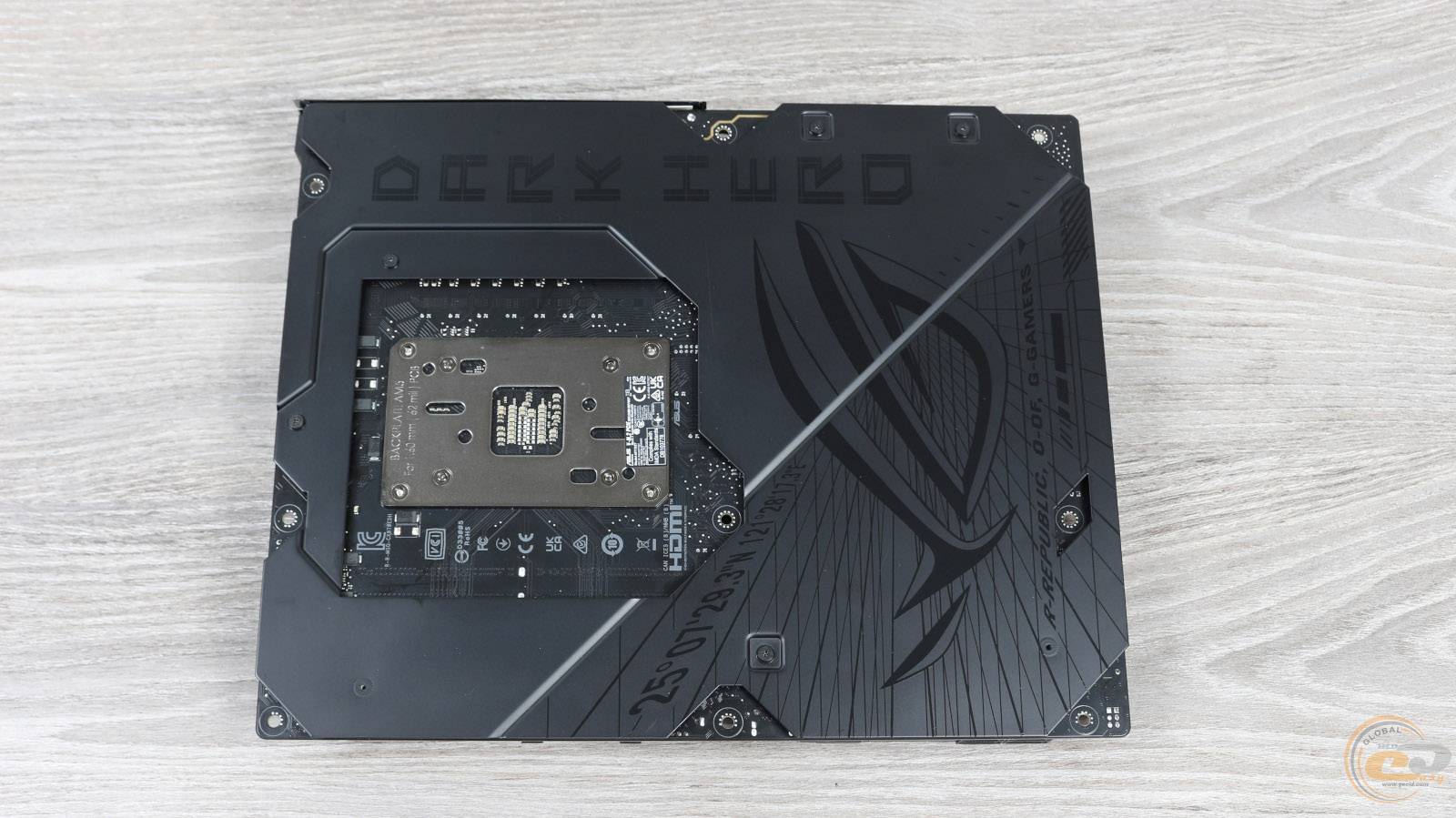

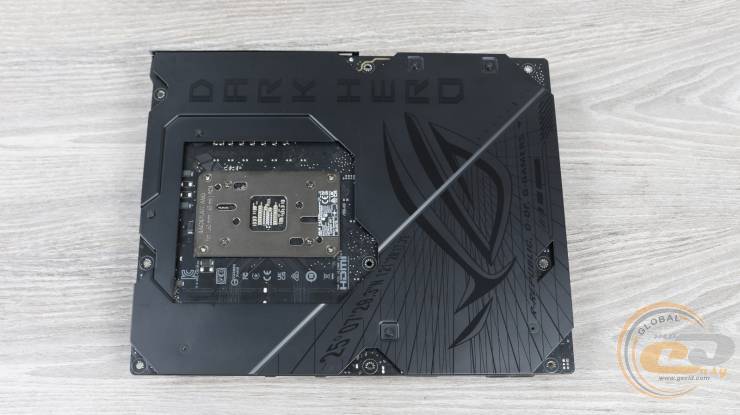

На обороте платы установлена стилизованная фирменными надписями и логотипами полноразмерная защитная пластина, которая к тому же отводит тепло от чипсета и элементов подсистемы питания за счет имеющихся на ней термопрокладок.

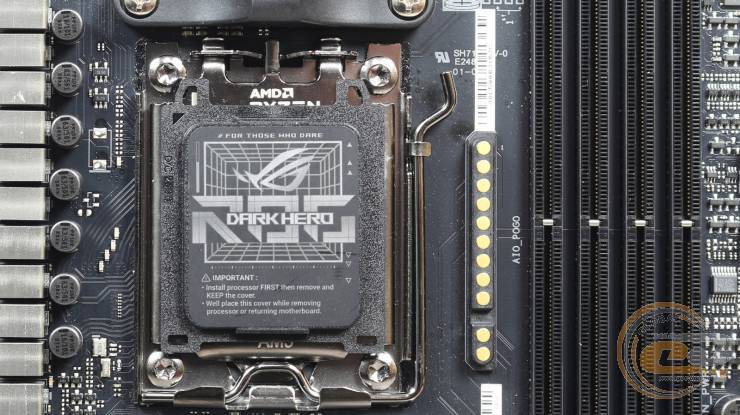

Под ней на плате скрывается стандартная опорная пластина процессорного разъема, винты крепления радиаторов, а также ШИМ-контроллеры Digi+ ASP2205 и Richtek Technology RT3672JE.

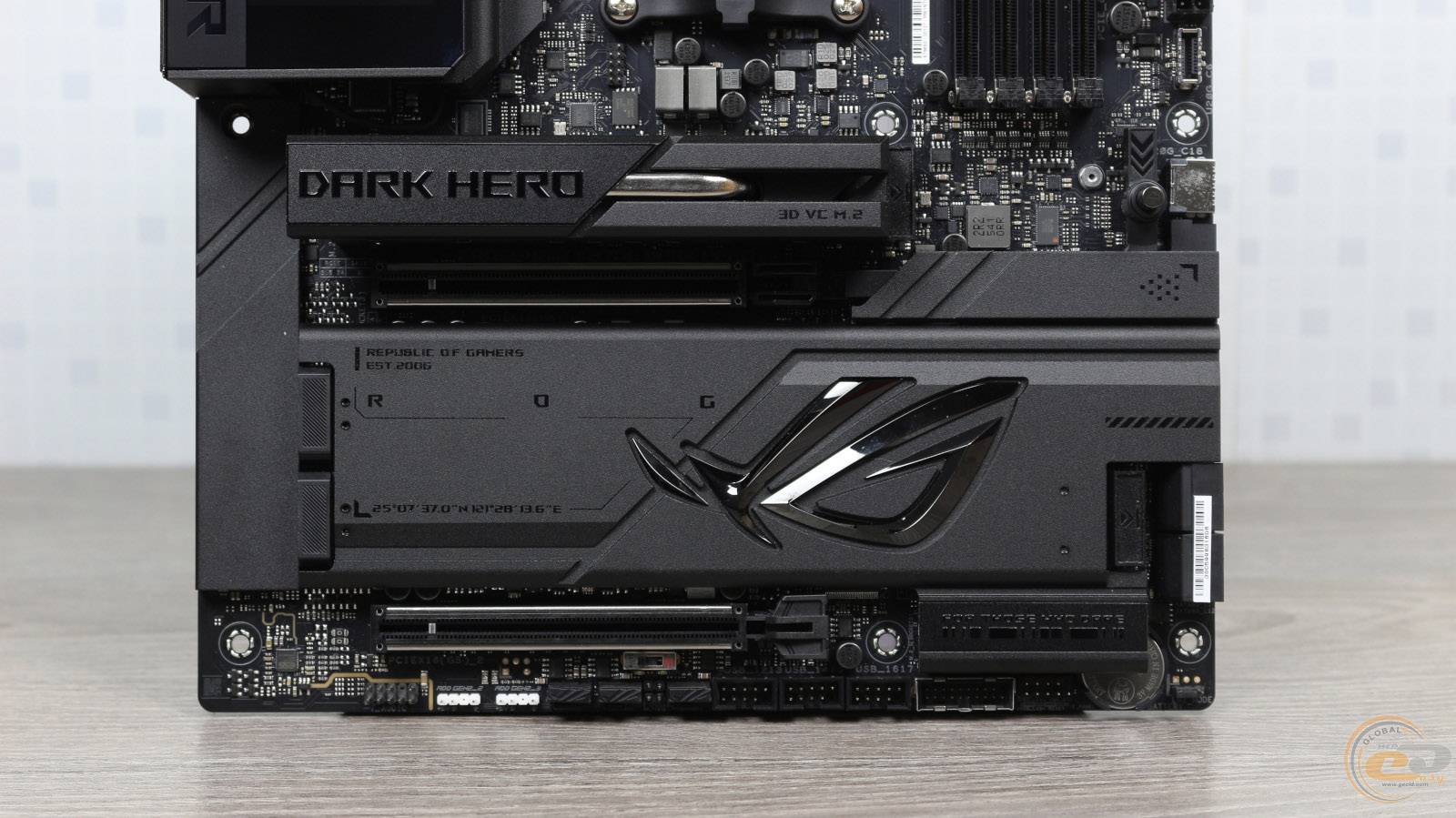

На нижней части фронтальной стороны ASUS ROG CROSSHAIR X870E DARK HERO разместились: колодка подключения аудио разъемов передней панели, два разъема для ARGB светодиодных лент, переключатель работы PCIe с двумя индикаторами, разъем для термодатчика, колодка подключения кнопок и индикации передней панели, а также перемычка LN2 Mode. Здесь же находятся три колодки для активации портов USB 2.0 и одна для USB 3.2 Gen 1.

Кроме колодок для подключения двух портов USB 3.2 Gen 2x2 Type-C и одного USB 3.2 Gen 1 на правом краю материнской платы можно увидеть: цифровой индикатор для отображения POST-кодов, диагностические светодиодные индикаторы, разъем для ARGB-светодиодной ленты, кнопки в запрограммировать безопасную загрузку системы или включение/выключение подсветки), а также кнопку ReTry (в случае неудачного разгона она принудительно перезагрузит систему, сохраняя те же настройки, чтобы попытаться снова успешно пройти POST-тест).

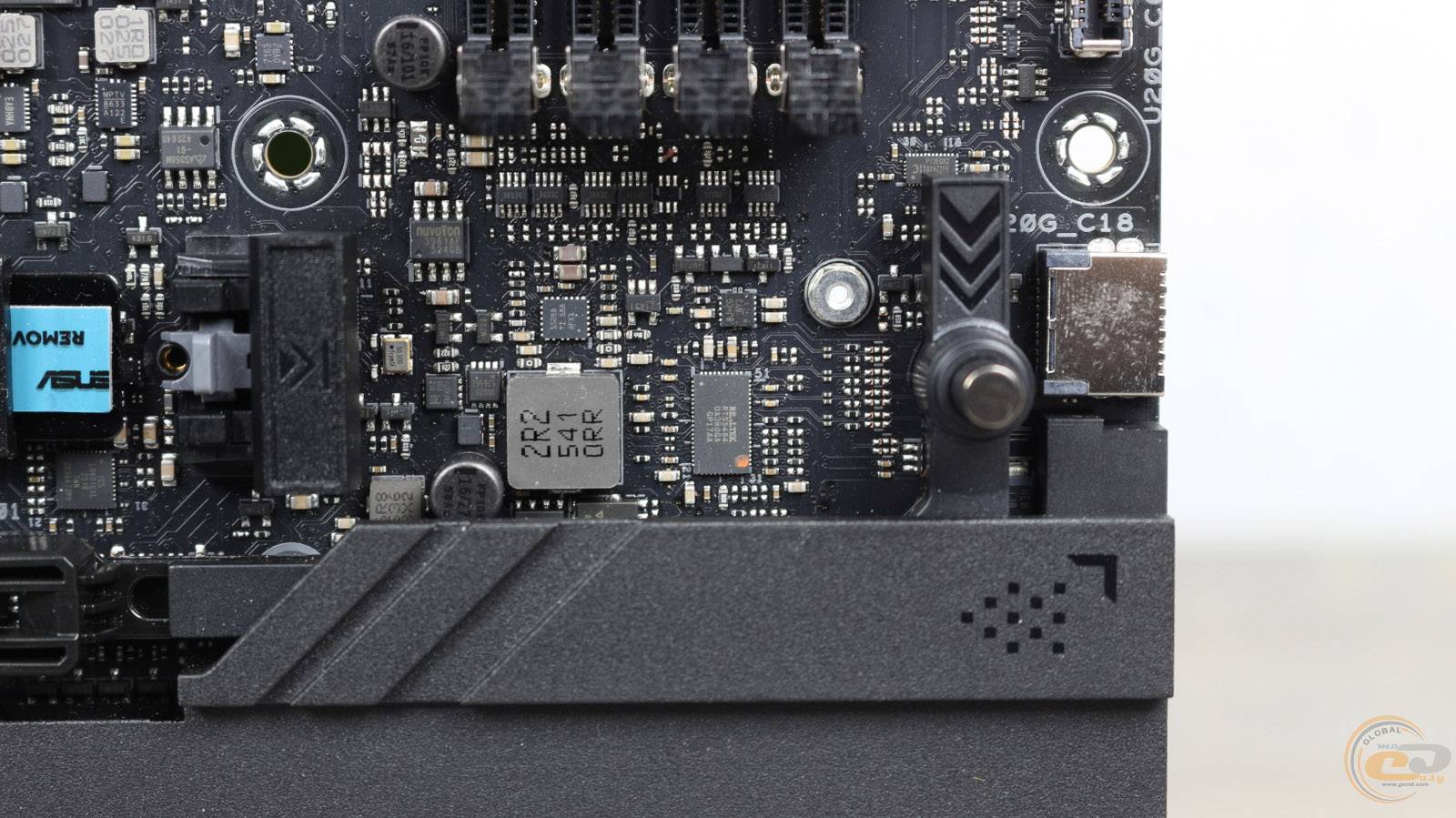

Обратите внимание, что вертикальный разъем для подключения порта USB 3.2 Gen 2x2 Type-C имеет поддержку технологий Power Delivery и Quick Charge 4+, что позволяет быстро заряжать устройства с мощностью до 60 Вт. Чтобы это было возможно, к размещенному рядом 8-контактному разъему нужно будет обязательно подключить дополнительный кабель питания PCIe.

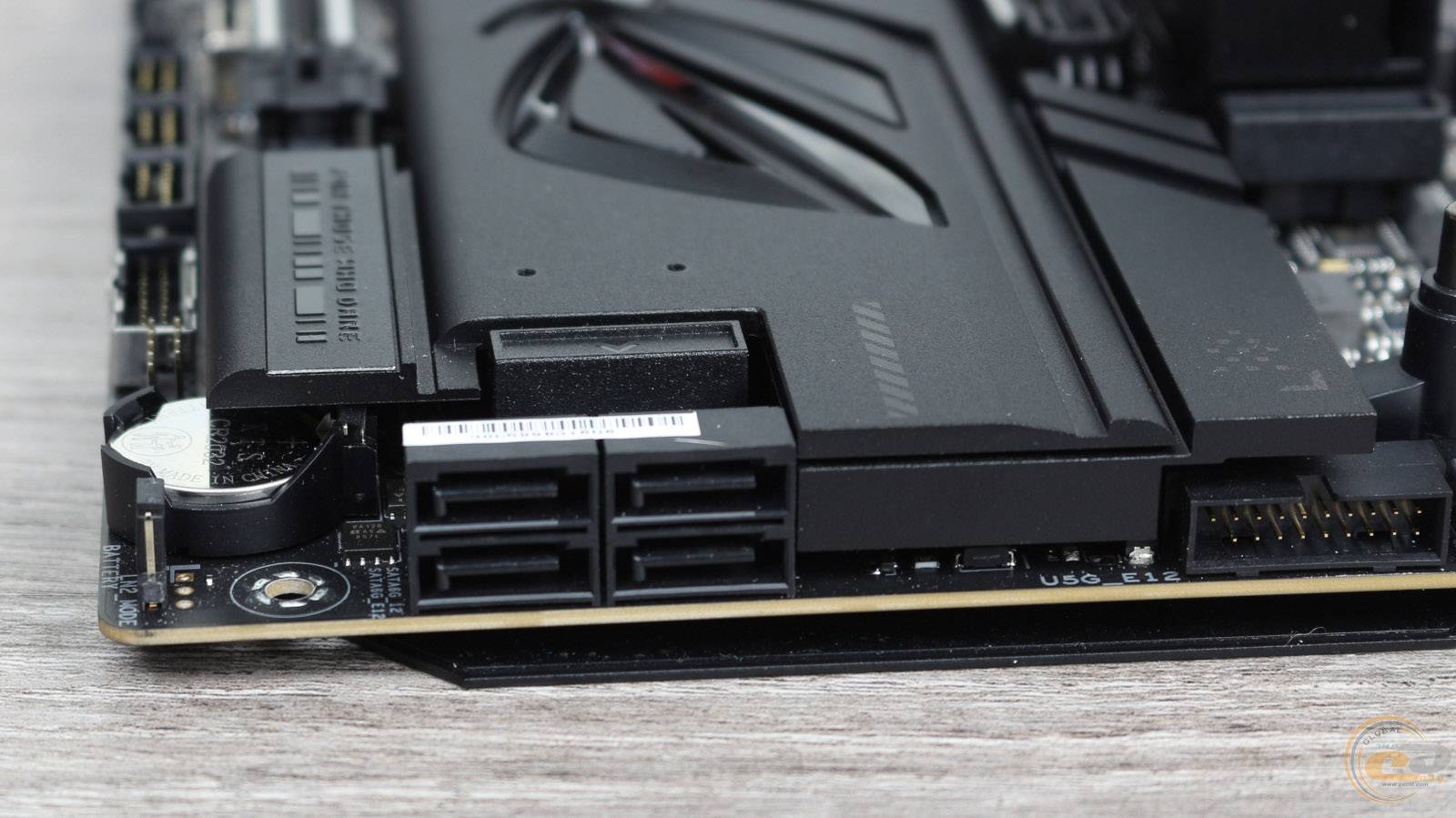

Ближе к нижнему углу платы разместились четыре горизонтальных порта SATA III. Они получили собственный индикатор, мигающий или светящийся в случае обращения системы к подключенным к этим портам накопителям.

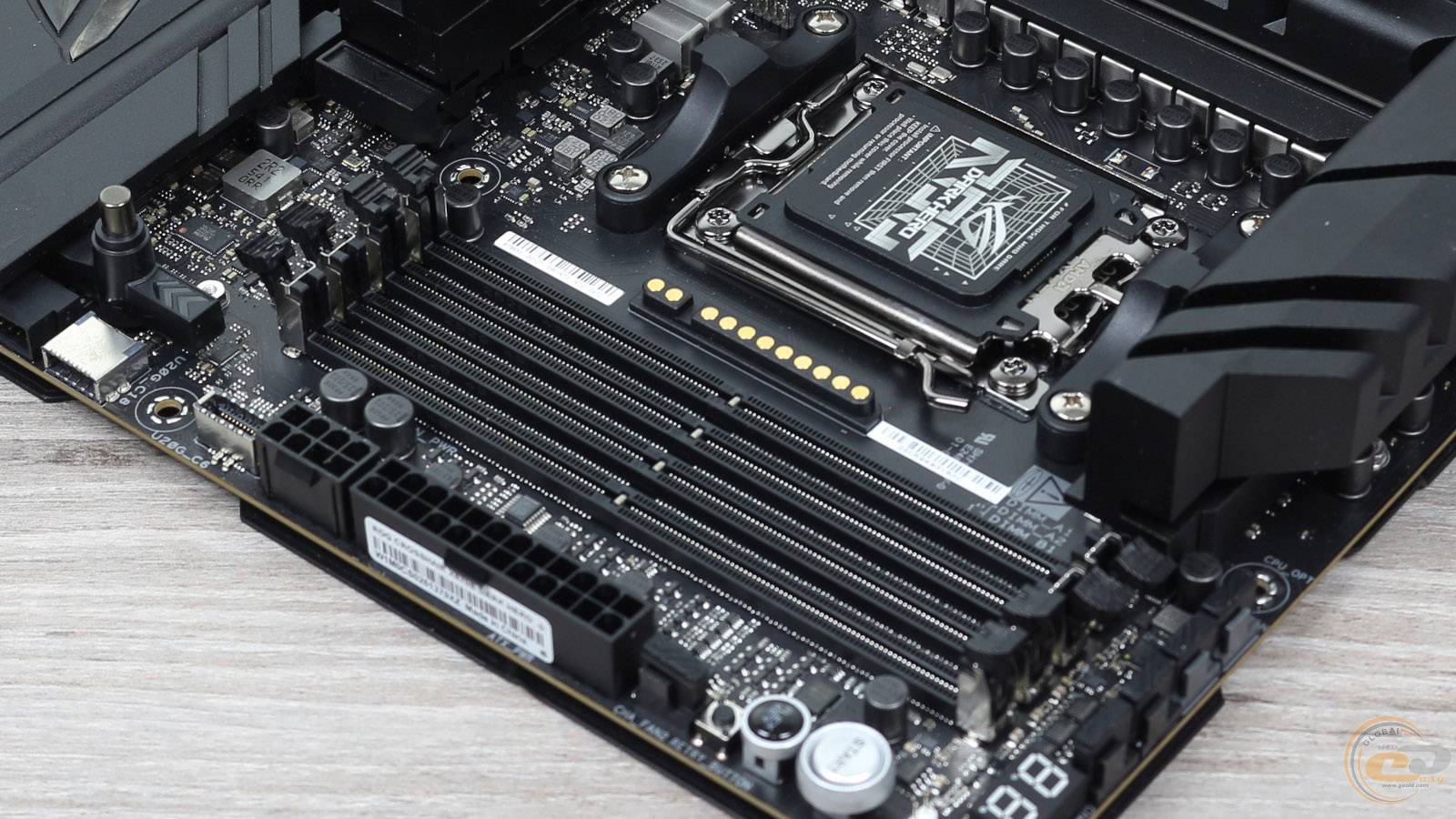

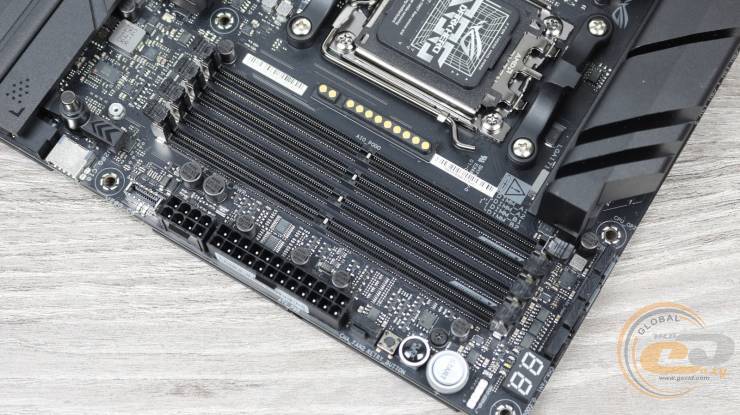

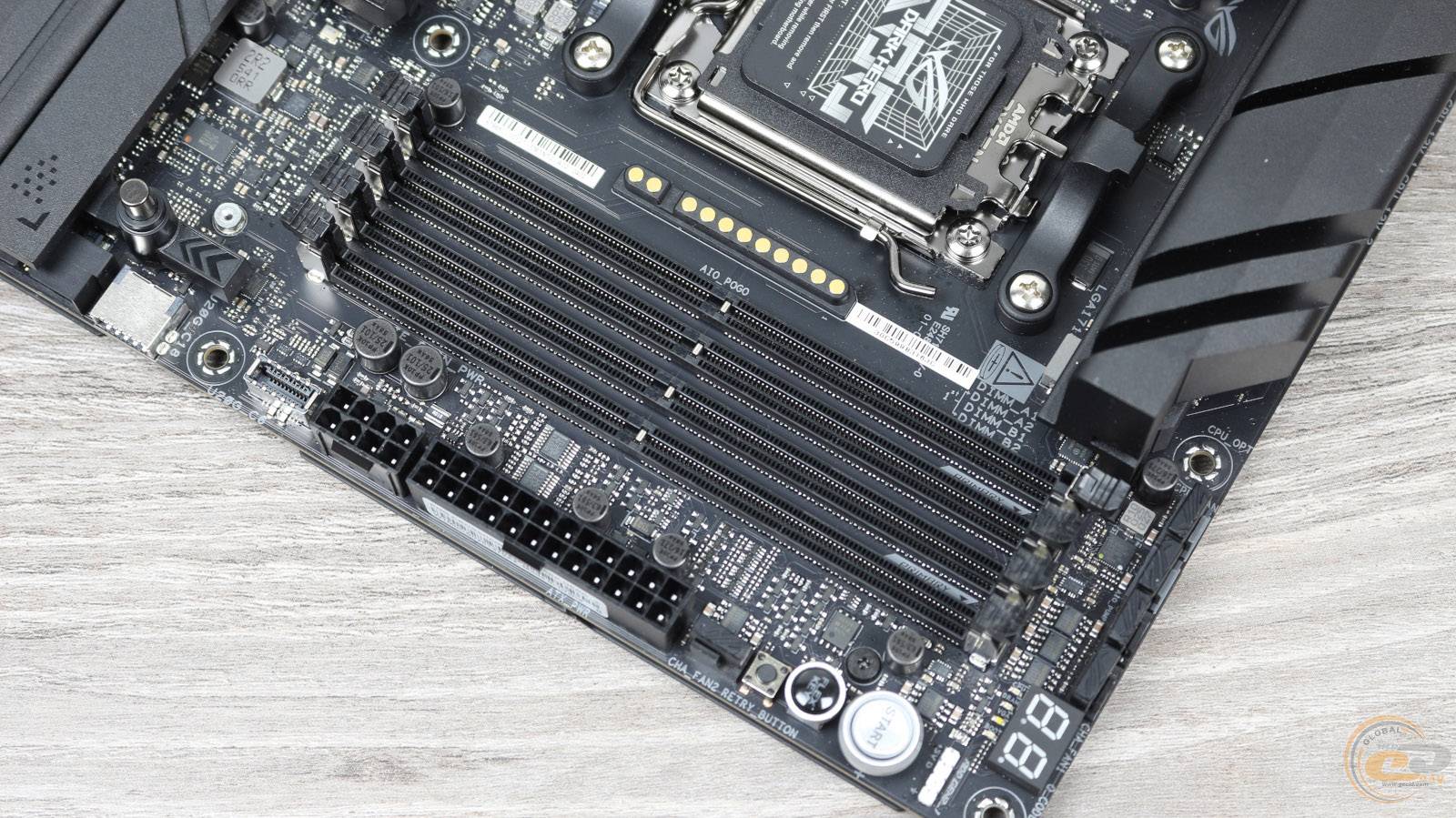

DIMM-слоты для установки модулей оперативной памяти стандарта DDR5 на ASUS ROG CROSSHAIR X870E DARK HERO четыре штуки. У этой модели фиксаторы плашек ОЗУ имеются с обеих сторон. Поддерживаются модули с быстродействием до 9600 МТ/с, а максимальный общий объем составляет 256 ГБ. Также производителем заявлена поддержка профилей разгона памяти AMD EXPO.

Расширить функциональность ASUS ROG CROSSHAIR X870E DARK HERO можно с помощью двух слотов:

1. PCI Express 5.0 x16;

2. PCI Express 5.0 x16.

Если верхний слот будет задействован в режиме PCIe 5.0 x16, нижний автоматически переключится в режим PCIe 3.0 x4. Хотя в BIOS материнской платы можно выбрать вариант, когда они оба будут работать в режиме PCIe 5.0 x8. К тому же компания ASUS усилила их металлическим кожухом SafeSlot, чтобы у пользователя была возможность одновременно использовать две тяжелые видеокарты.

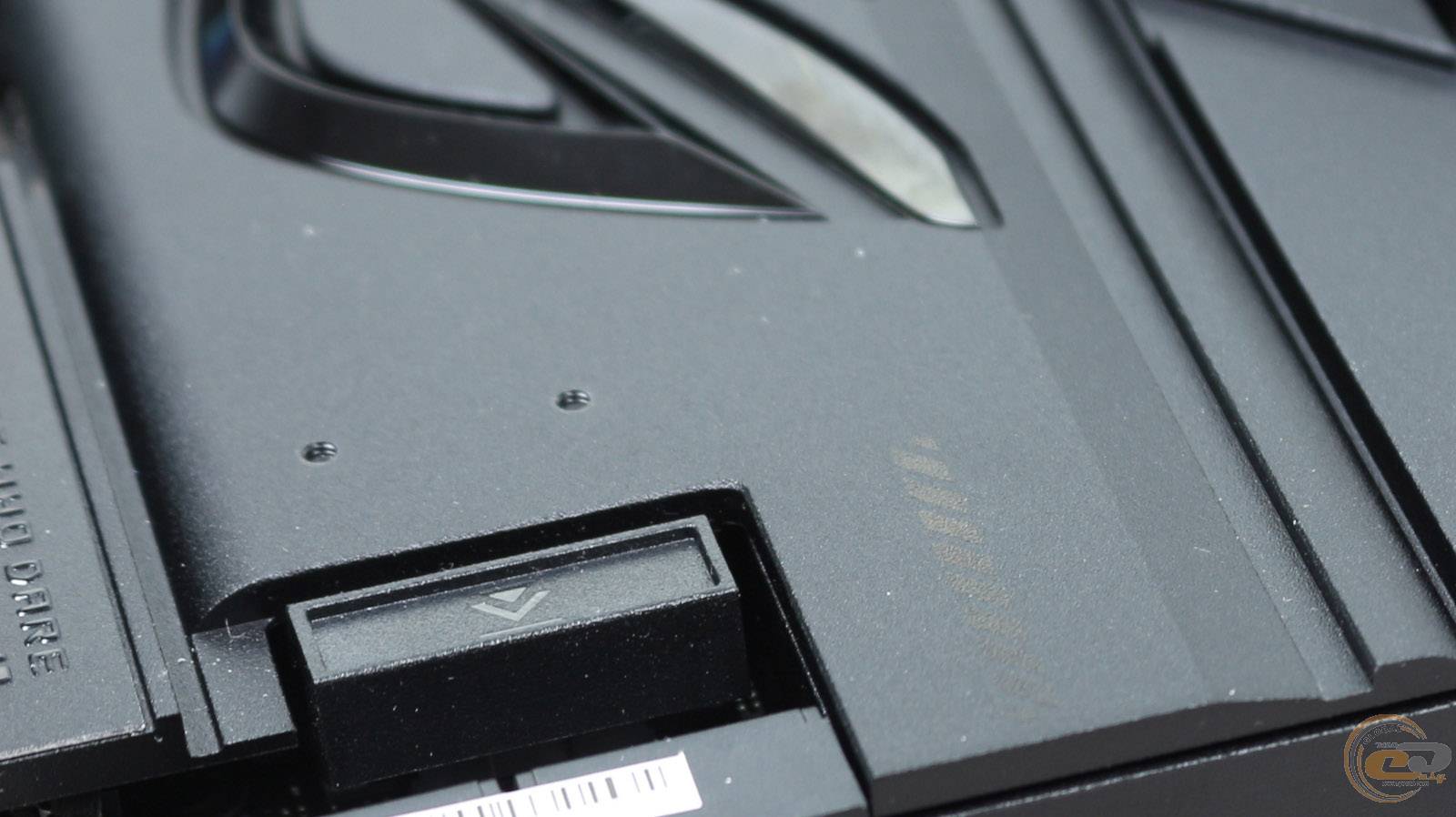

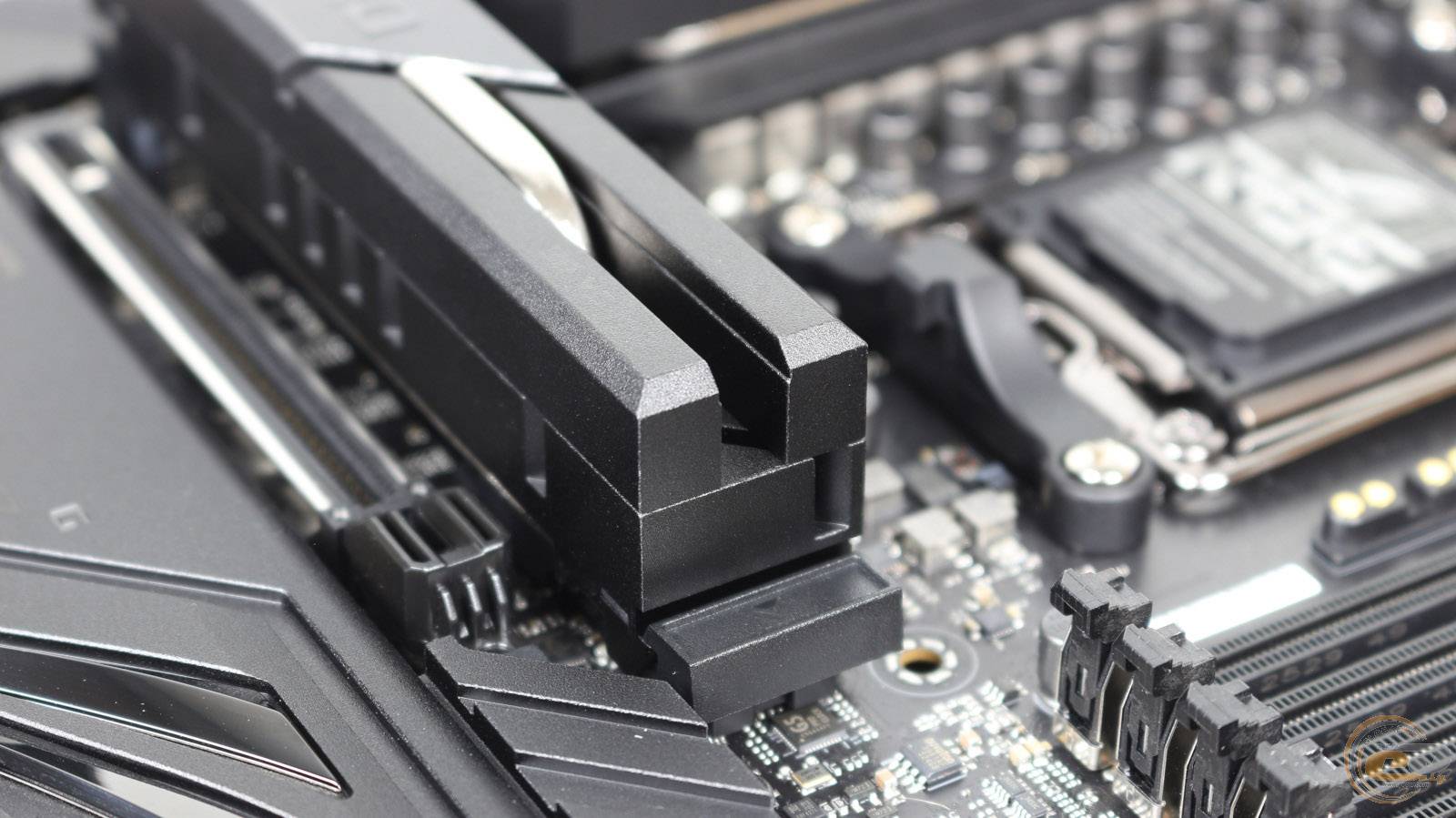

А вот механизм с кнопкой, который называется Q-Release и облегчает извлечение видеоадаптера, почему-то сделали только для верхнего слота.

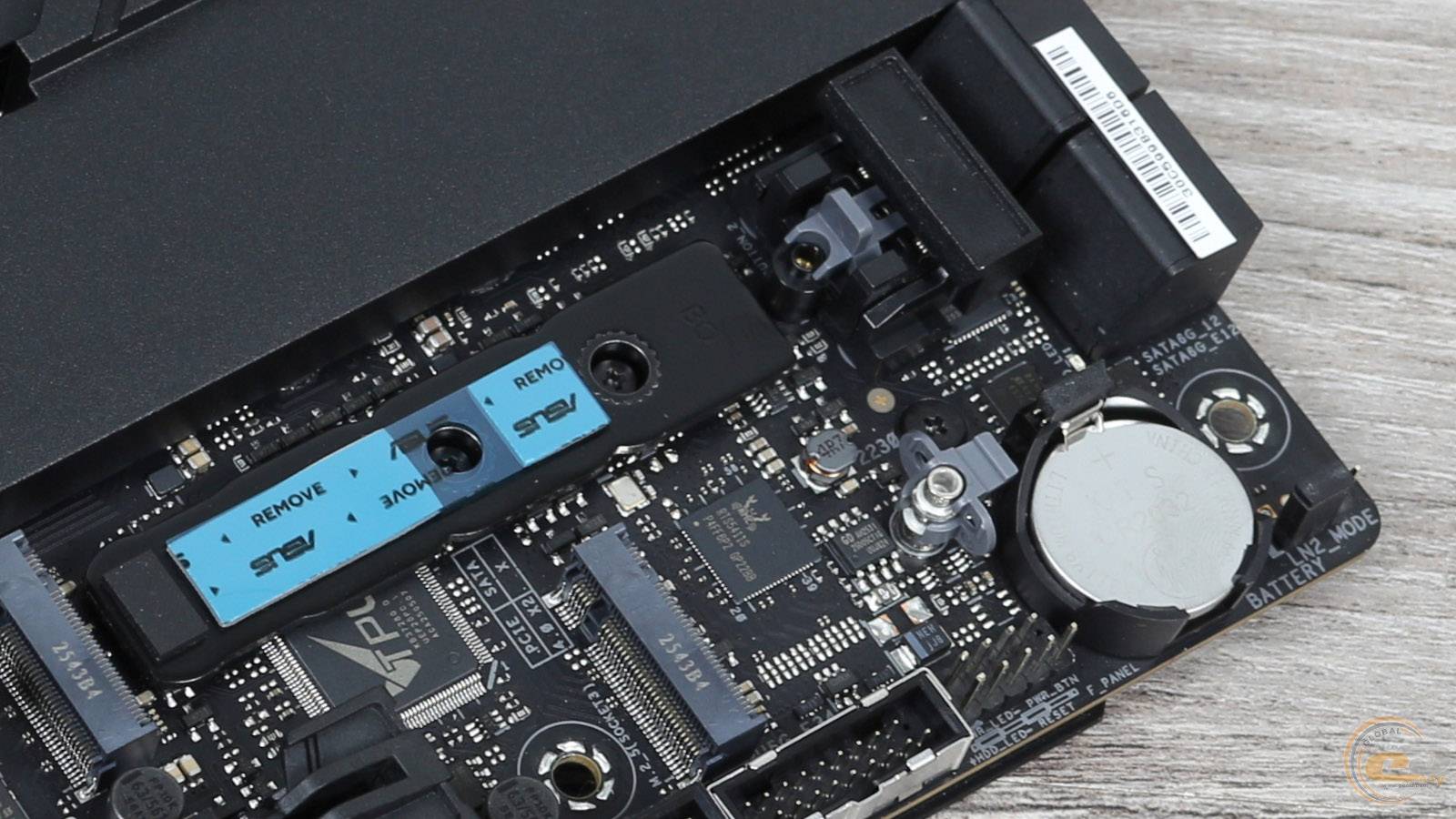

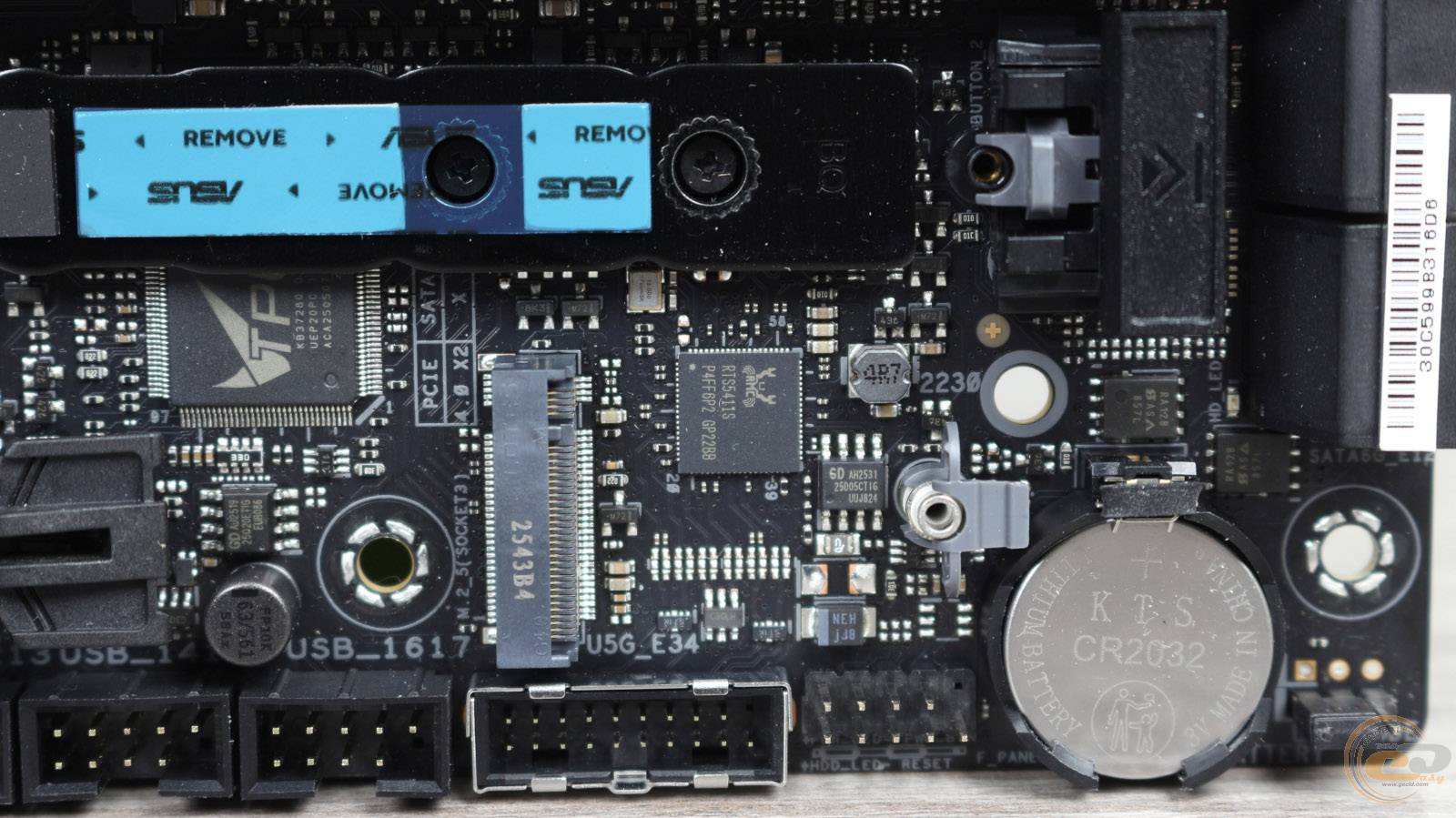

Доступ к батарейке CMOS за счет ее размещения в правом нижнем углу платы будет заблокирован исключительно при использовании второго графического адаптера.

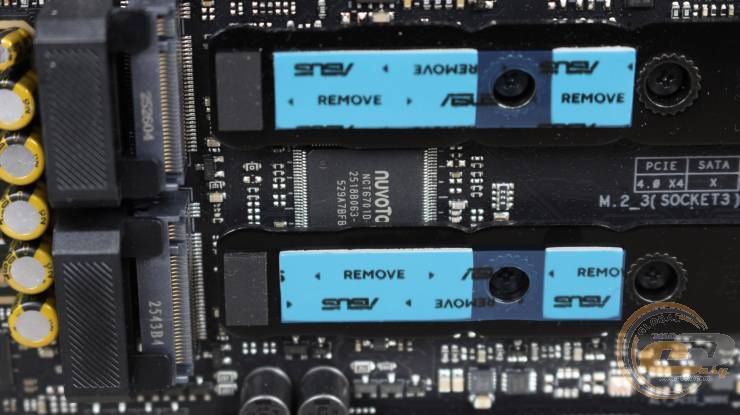

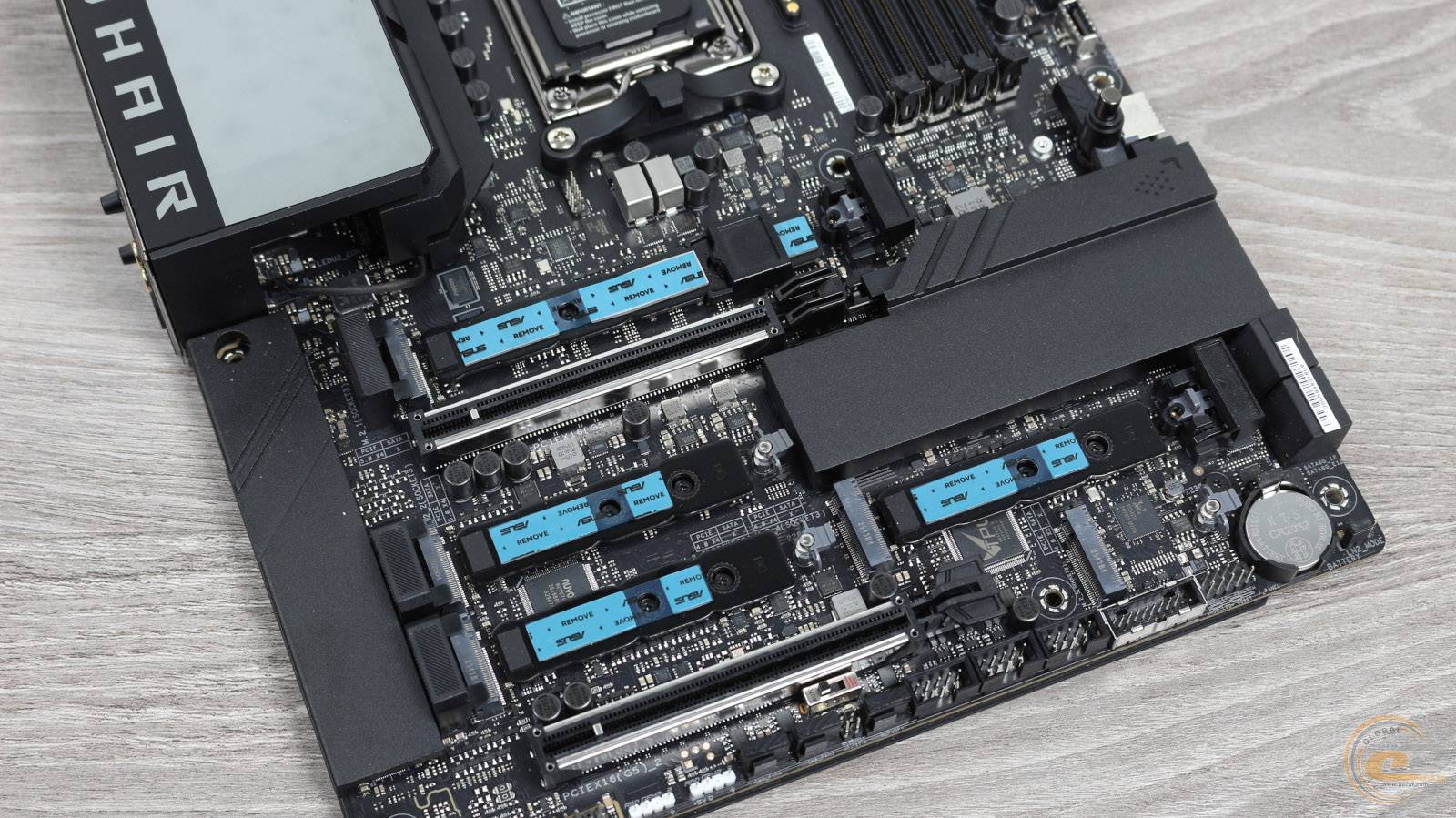

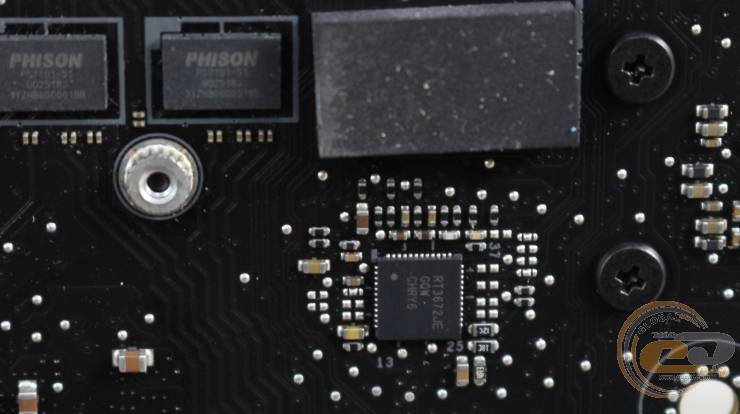

На материнской плате ASUS ROG CROSSHAIR X870E DARK HERO высокоскоростные накопители M.2 могут быть размещены в пяти слотах.

Два из них поддерживают режим PCIe 5.0 x4, но второй (M.2_2) будет работать по умолчанию в режиме PCIe 5.0 x2 для обеспечения функционирования двух имеющихся на интерфейсной панели USB4 (Type-C). По желанию его можно переключить в BIOS на PCIe 5.0 x4, но это приведет к отключению вышеупомянутых USB4.

Еще два слота работают в режиме PCIe 4.0 x4.

А поддерживающий накопители в форм-факторе M.2 2230 предложит вам только режим работы PCIe 4.0 x2.

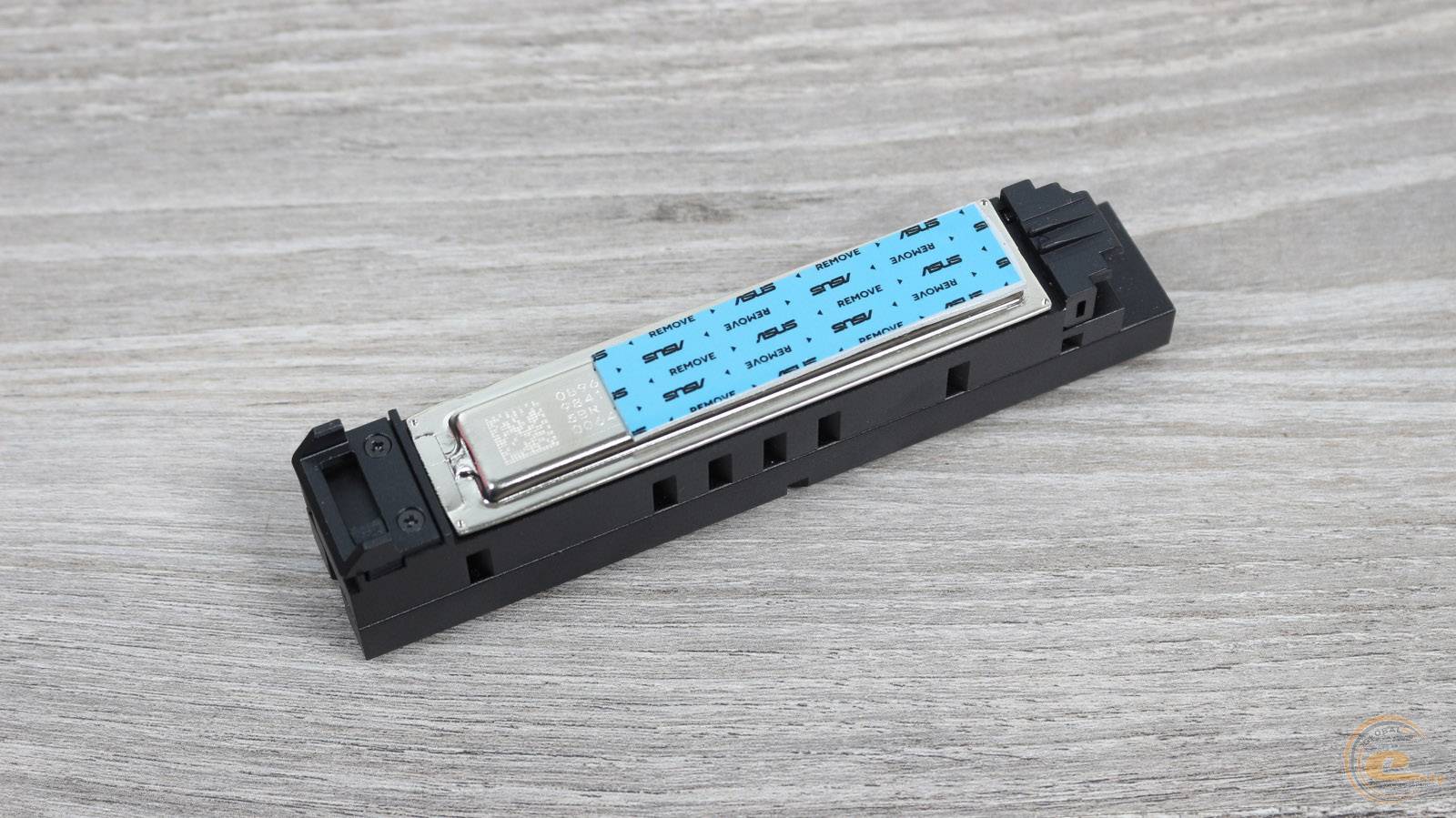

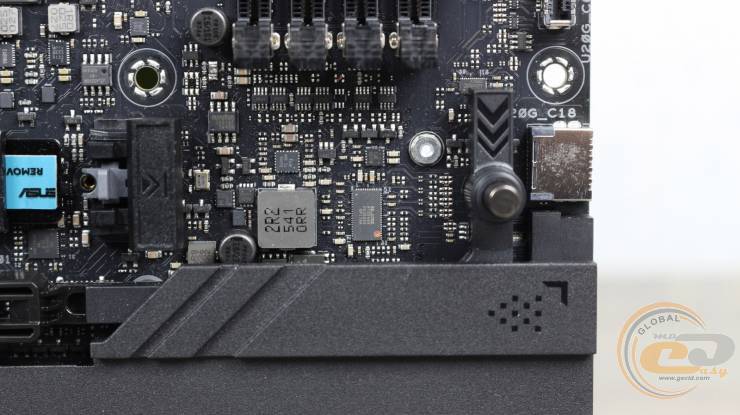

Для упрощения установки и демонтажа накопителей на всех слотах предусмотрены Q-Latch и Q-Slide крепления.

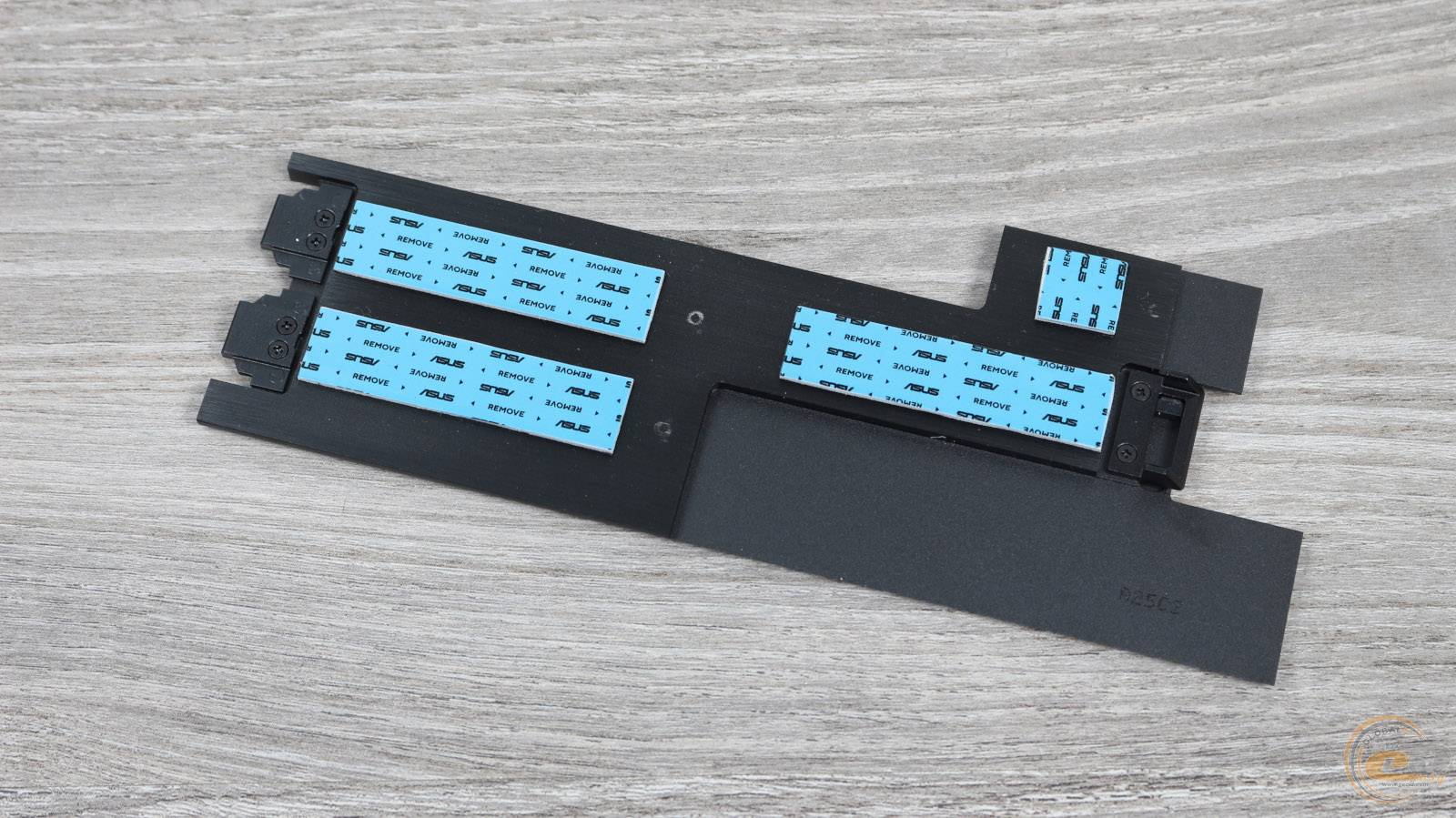

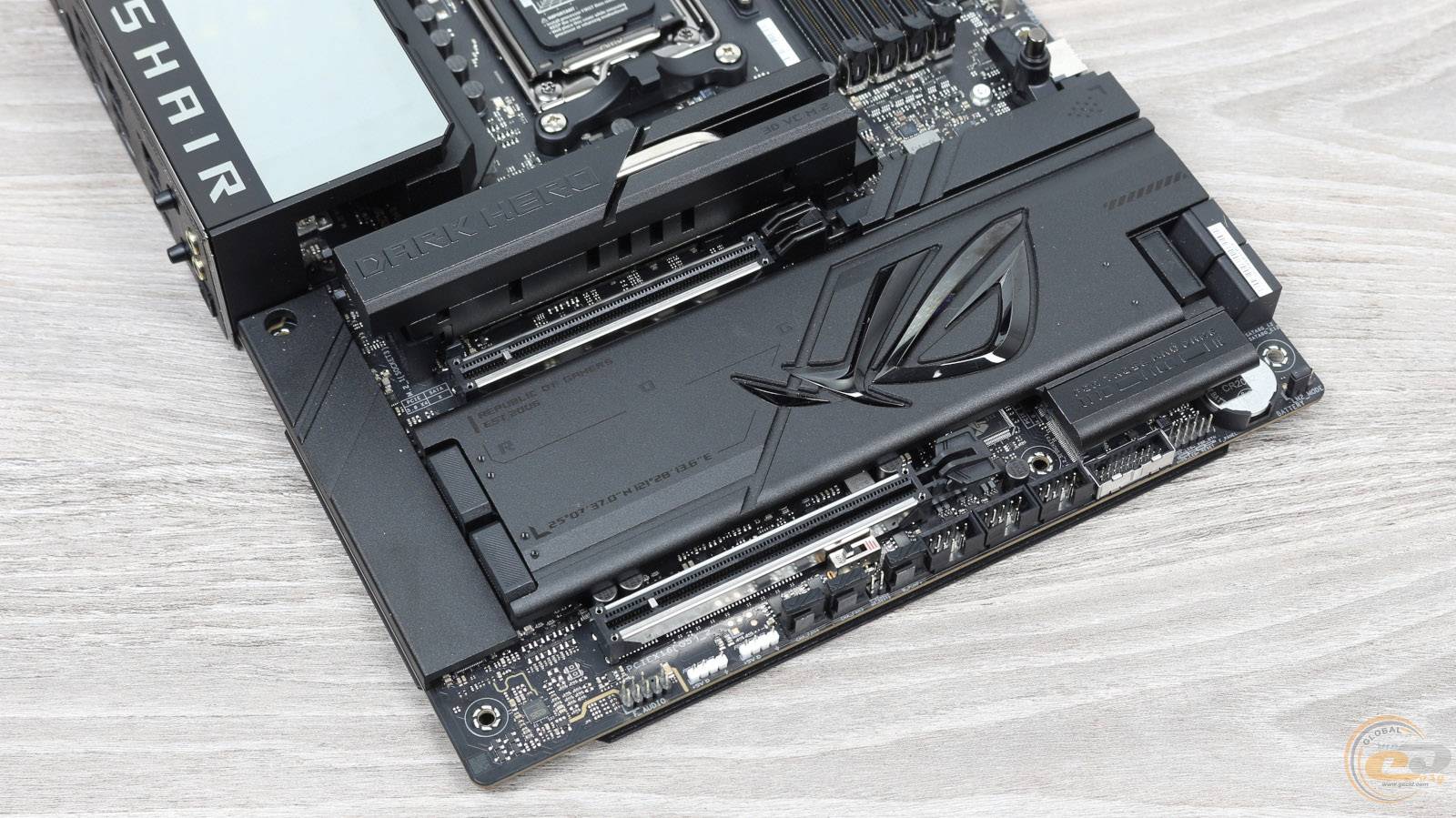

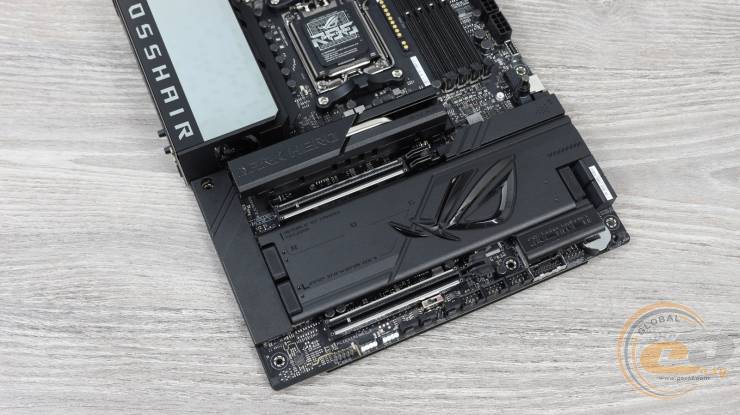

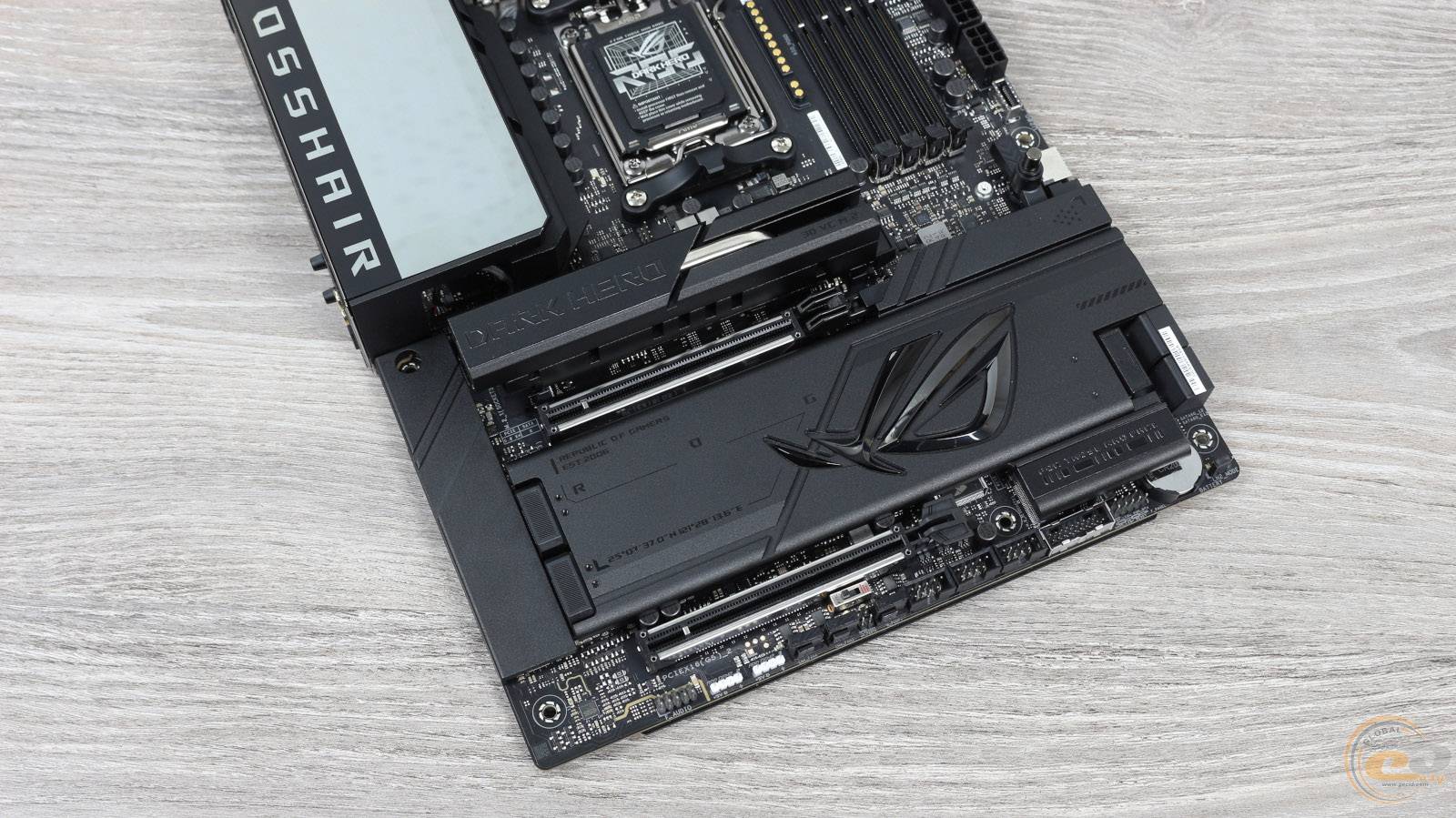

Охлаждение всех высокоскоростных накопителей возложено на два толстых радиатора, один из которых оснащен испарительной камерой и тепловой трубкой.

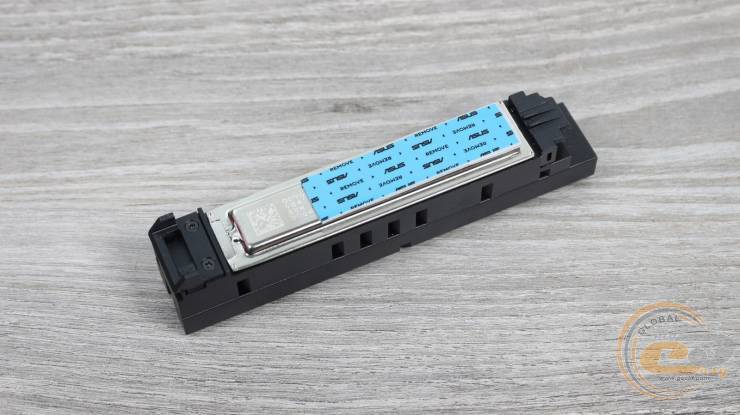

Оба получили безвинтовый механизм M.2 Q-Release и разместили термопрокладки для эффективного отвода тепла.

Если что, дисковую подсистему можно дополнить и более традиционным методом с помощью четырех разъемов SATA 6 Гбит/с.

Система охлаждения ASUS ROG CROSSHAIR X870E DARK HERO состоит из: толстого радиатора на чипсете, двух массивных радиаторов для M.2-накопителей, трех алюминиевых радиаторов на элементах подсистемы питания (два из которых объединены между собой тепловой трубкой) и полноразмерной защитной пластины с обратной стороны.

Также на плате есть небольшая прямоугольная металлическая планка, но в охлаждении элементов она не участвует и чисто декоративный элемент.

Максимальная нагрузка 120-ваттного 16-поточного AMD Ryzen 7 9850X3D, при температуре в помещении тестовой лаборатории равной 23°С, прогрела ключевые элементы платы до следующих температурных значений:

• радиатор охлаждения чипсета – 44°C;
• верхний радиатор охлаждения элементов подсистемы питания – 40°C;
• боковой радиатор охлаждения элементов подсистемы питания – 42°C;
• дроссели сверху – 42°C;
• дроссели сбоку – 44°C.

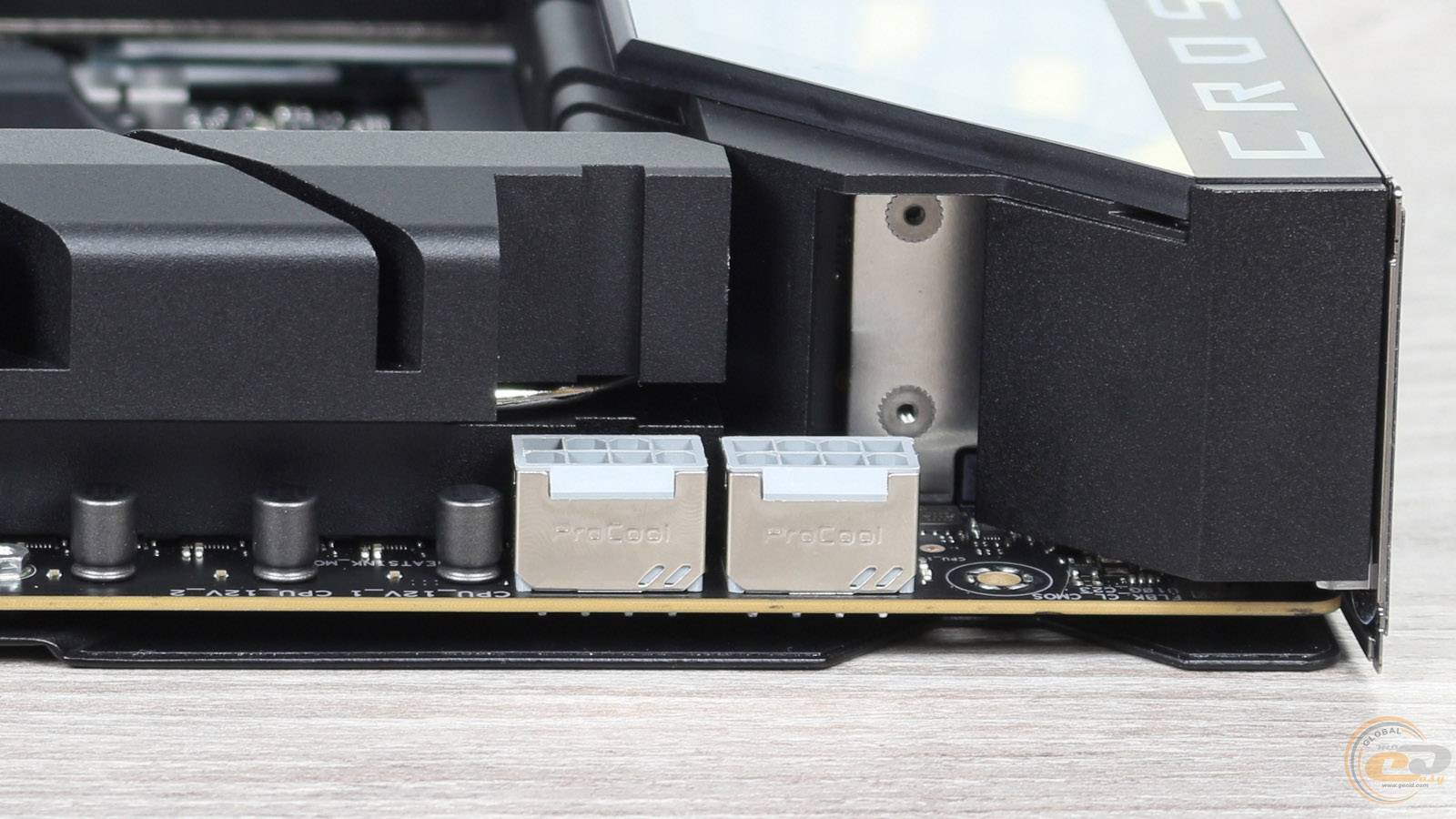

Два усиленных 8-контактных разъема ATX12V позволят пользователю задействовать с этой платой любые топовые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000 без ограничений в энергопотреблении. Рядом расположен красный индикатор, который загорится в случае некорректного подключения к ним.

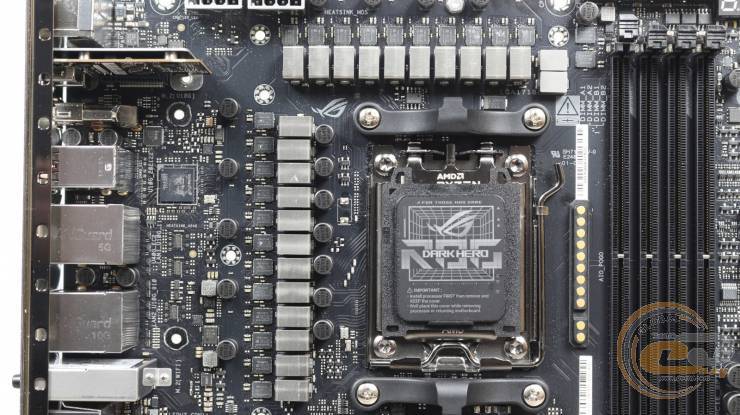

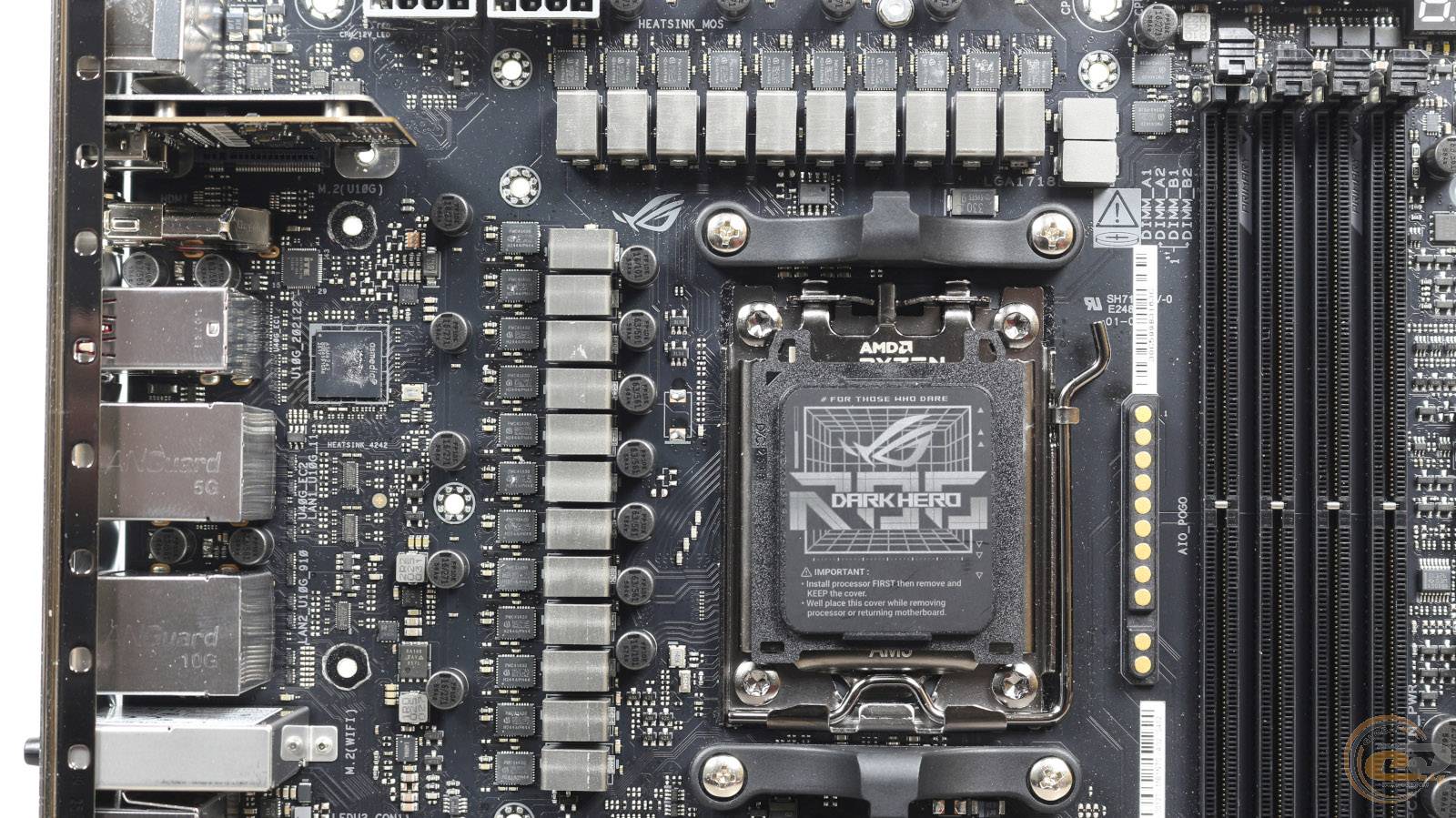

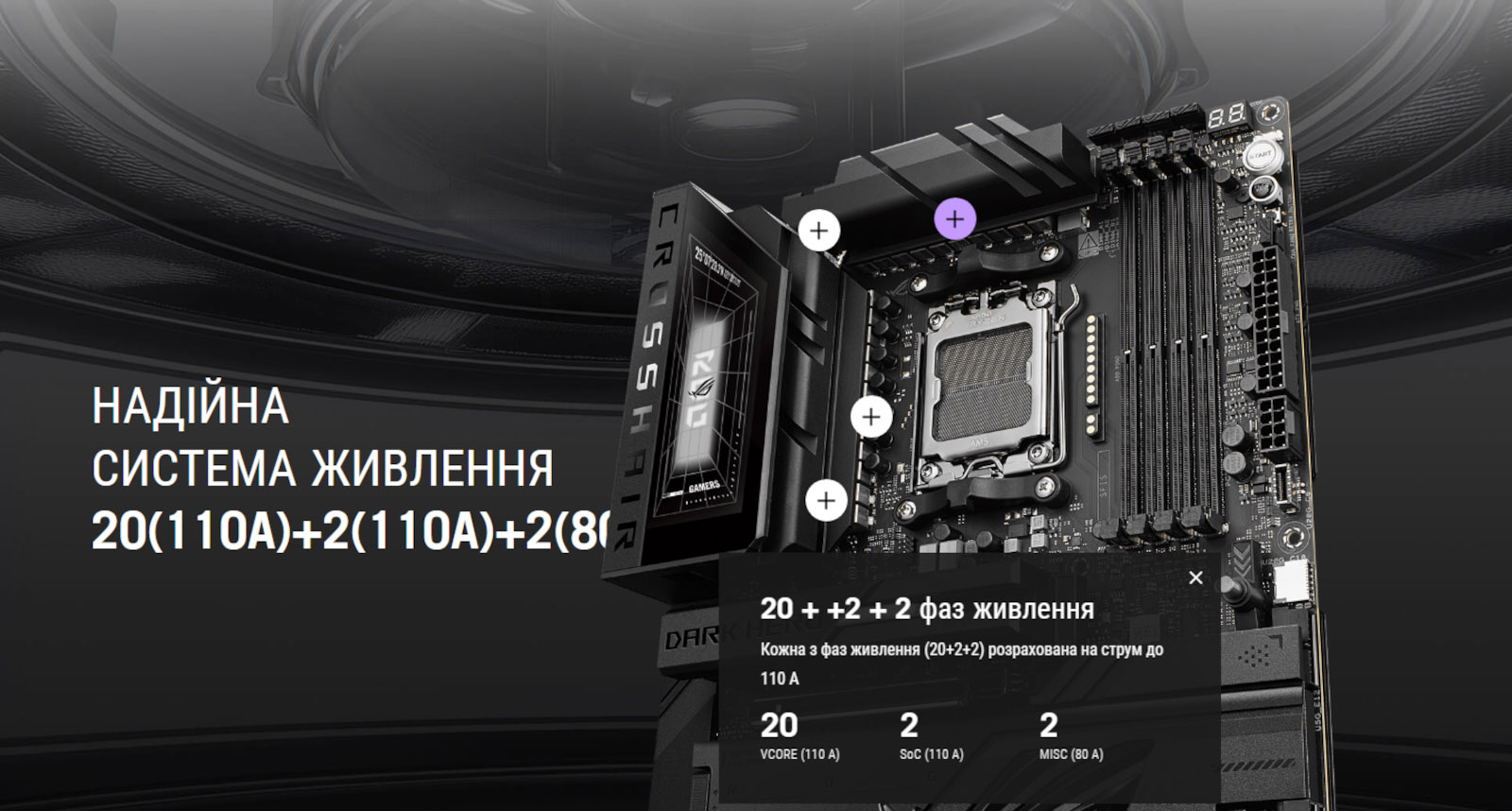

Производитель оснастил ASUS ROG CROSSHAIR X870 DARK HERO 20 (110 А) + 2 (110 А) + 2 (80 А)-фазной схемой питания.

Элементная база платы состоит из твердотельных конденсаторов 10K Black Metallic, дросселей MicroFine, а также двадцати двух микросхем Infineon PMC41430 (110 А) и двух Infineon PMC41420 (90 А).

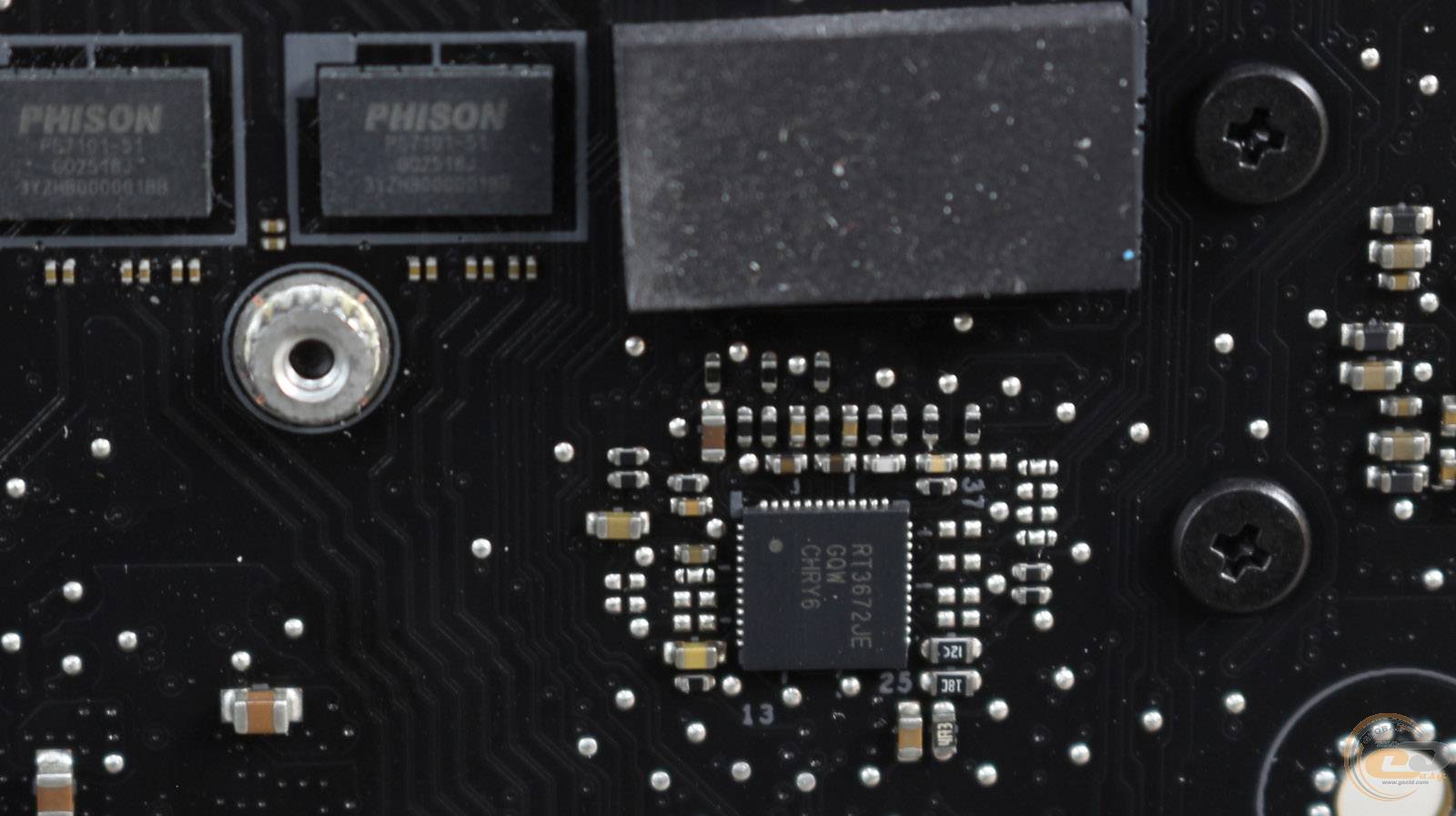

Регулированием напряжением на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа занимается ШИМ-контроллер Richtek Technology RT3672JE.

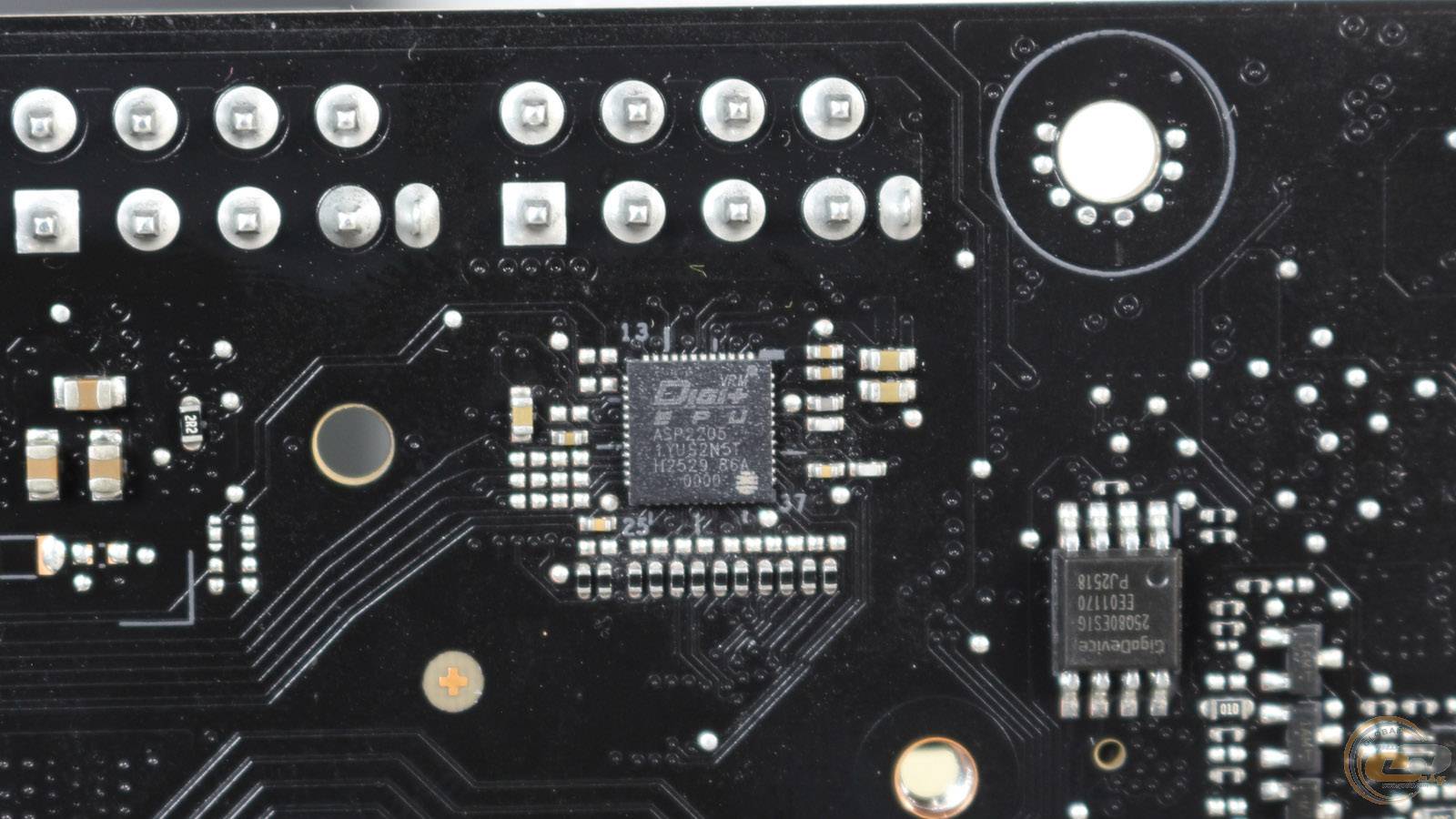

Подсистема питания процессорных ядер управляется ШИМ-контроллерами Digi+ ASP2205 и Infineon XDPE19283B.

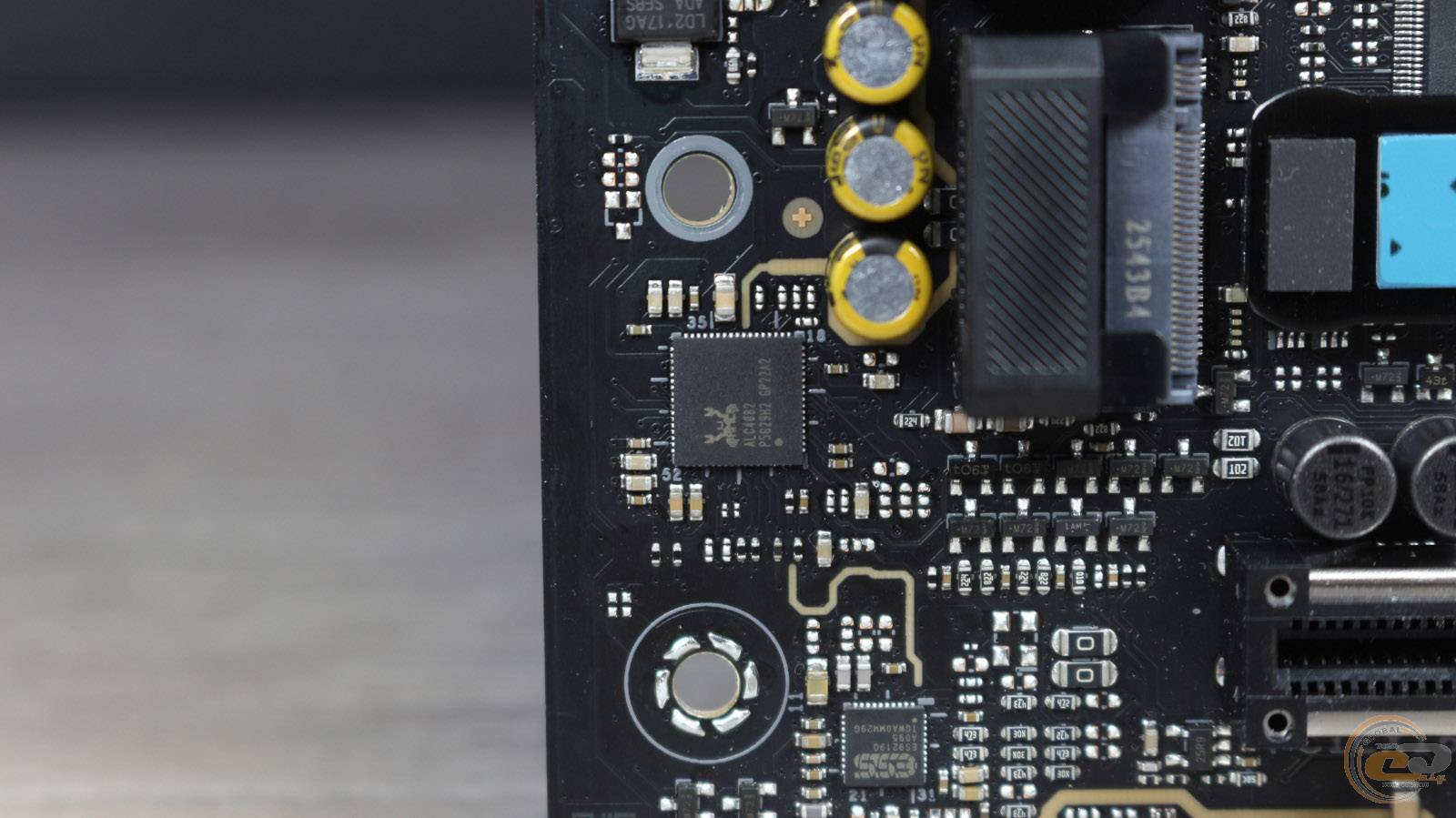

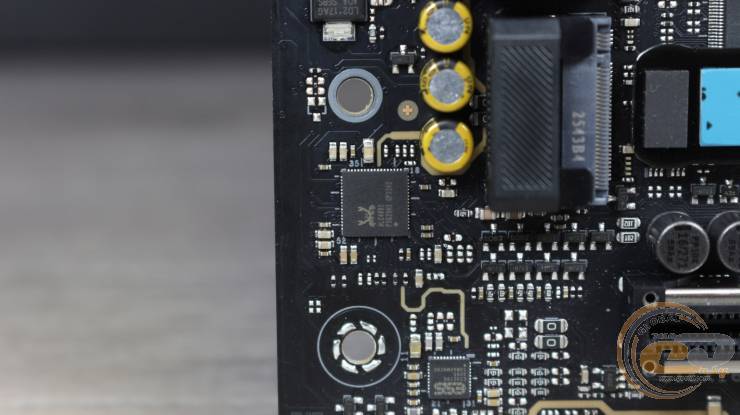

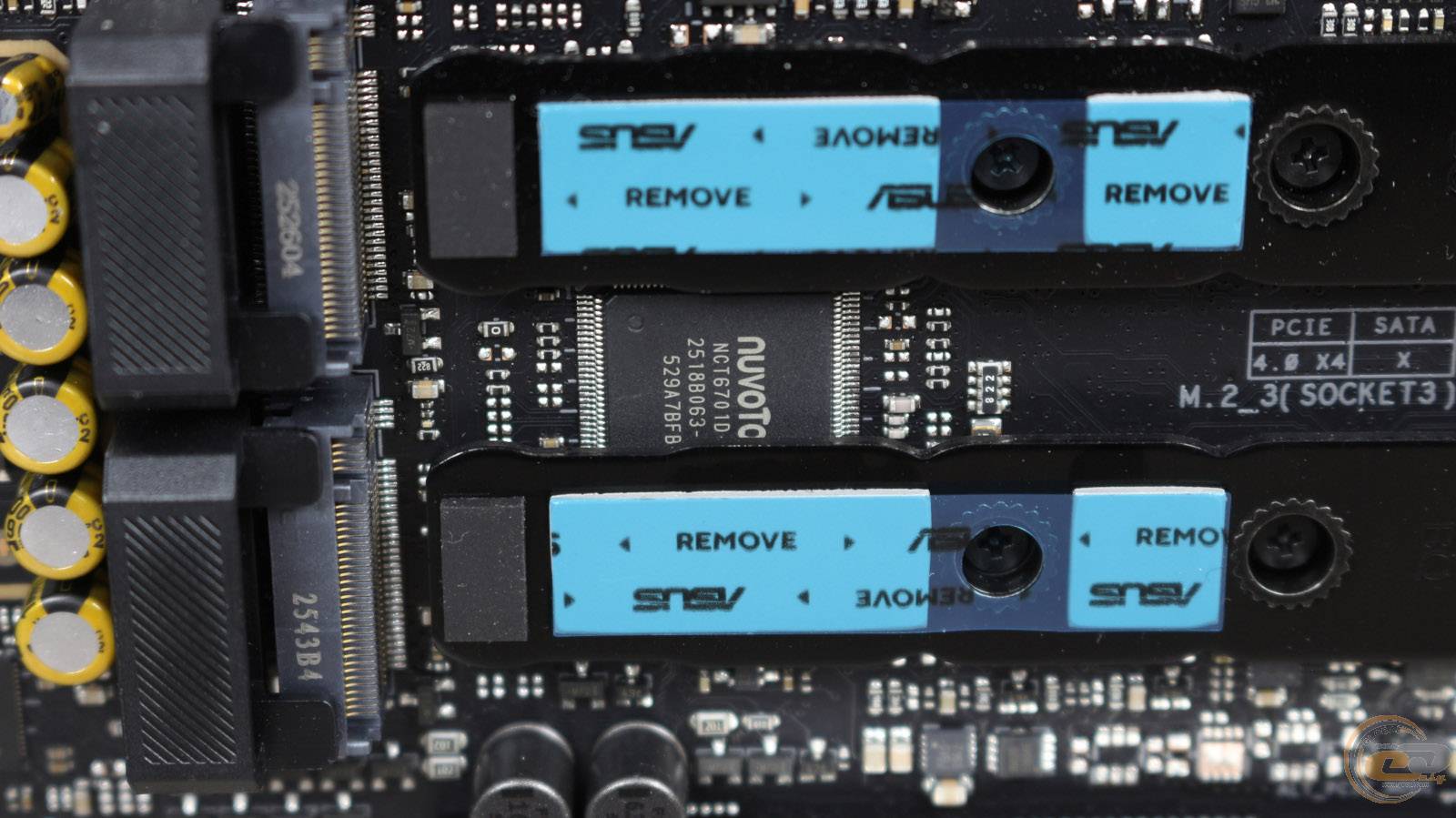

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D-R.

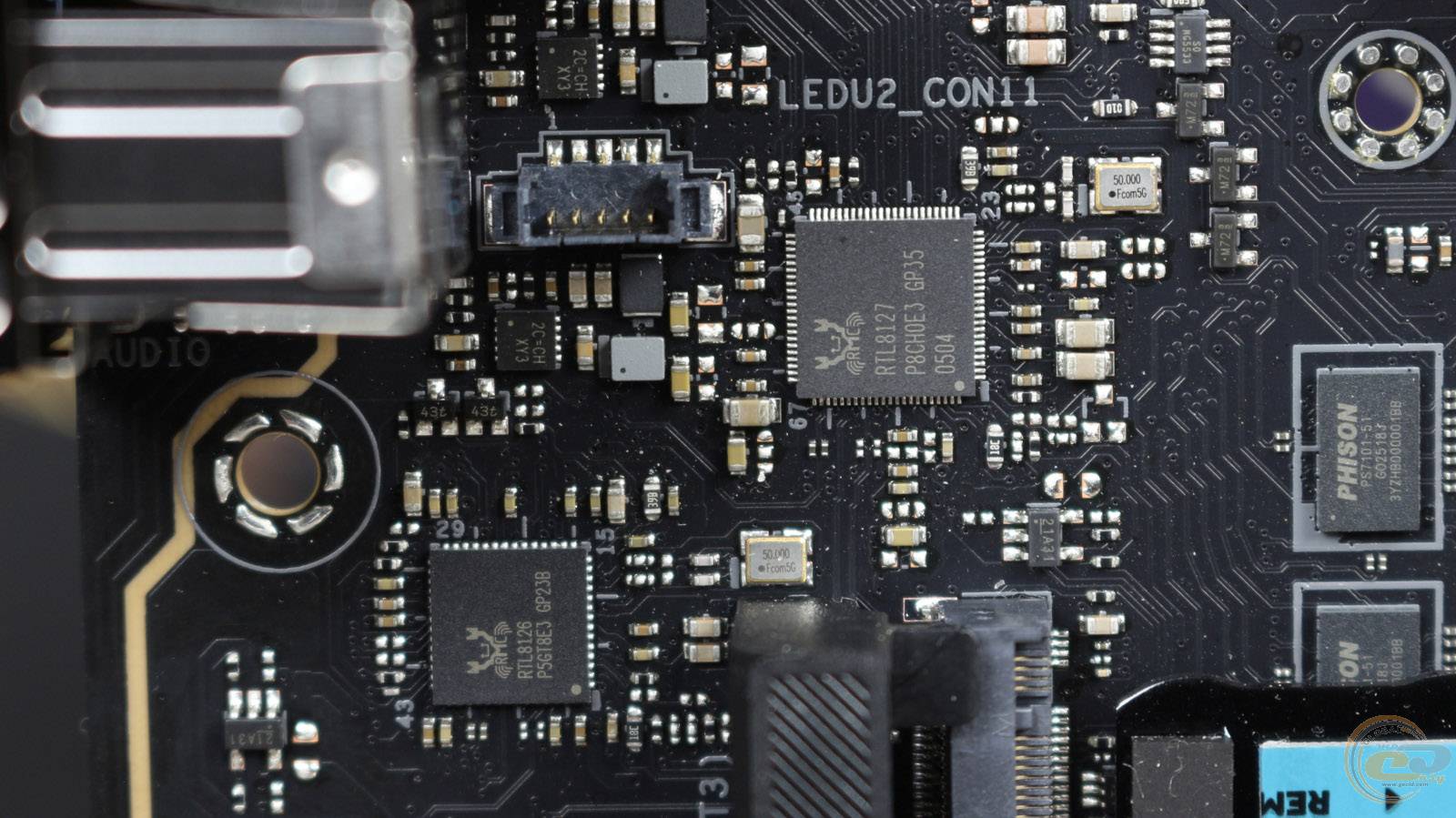

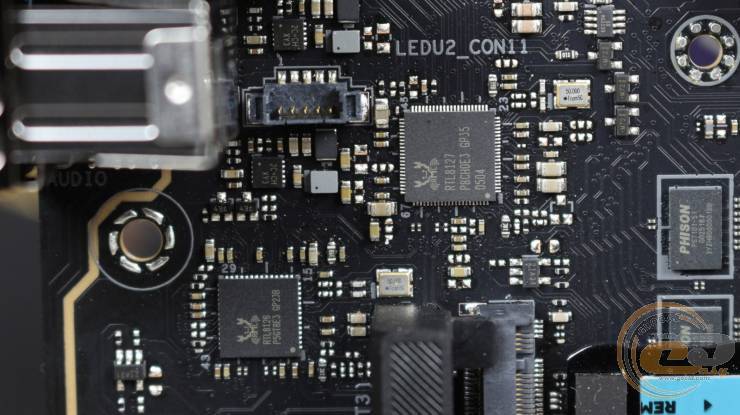

Поддержка сетевых соединений возложена на LAN-контроллер Realtek RTL8127, который способен передавать информацию со скоростью до 10 Гбит/с и LAN-контроллер Realtek RTL8126 с возможностью передачи данных до 5 Гбит/с.

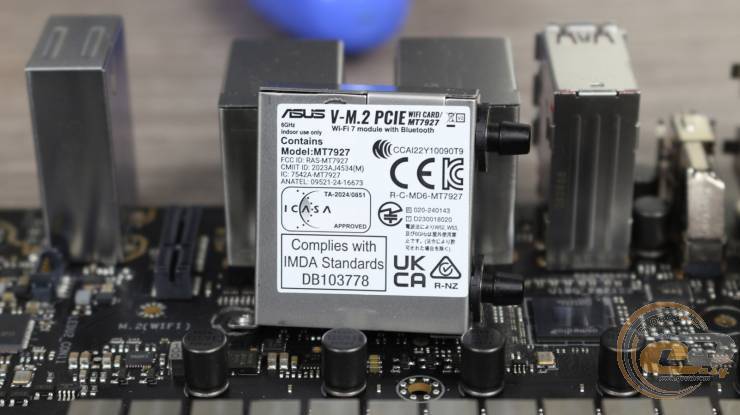

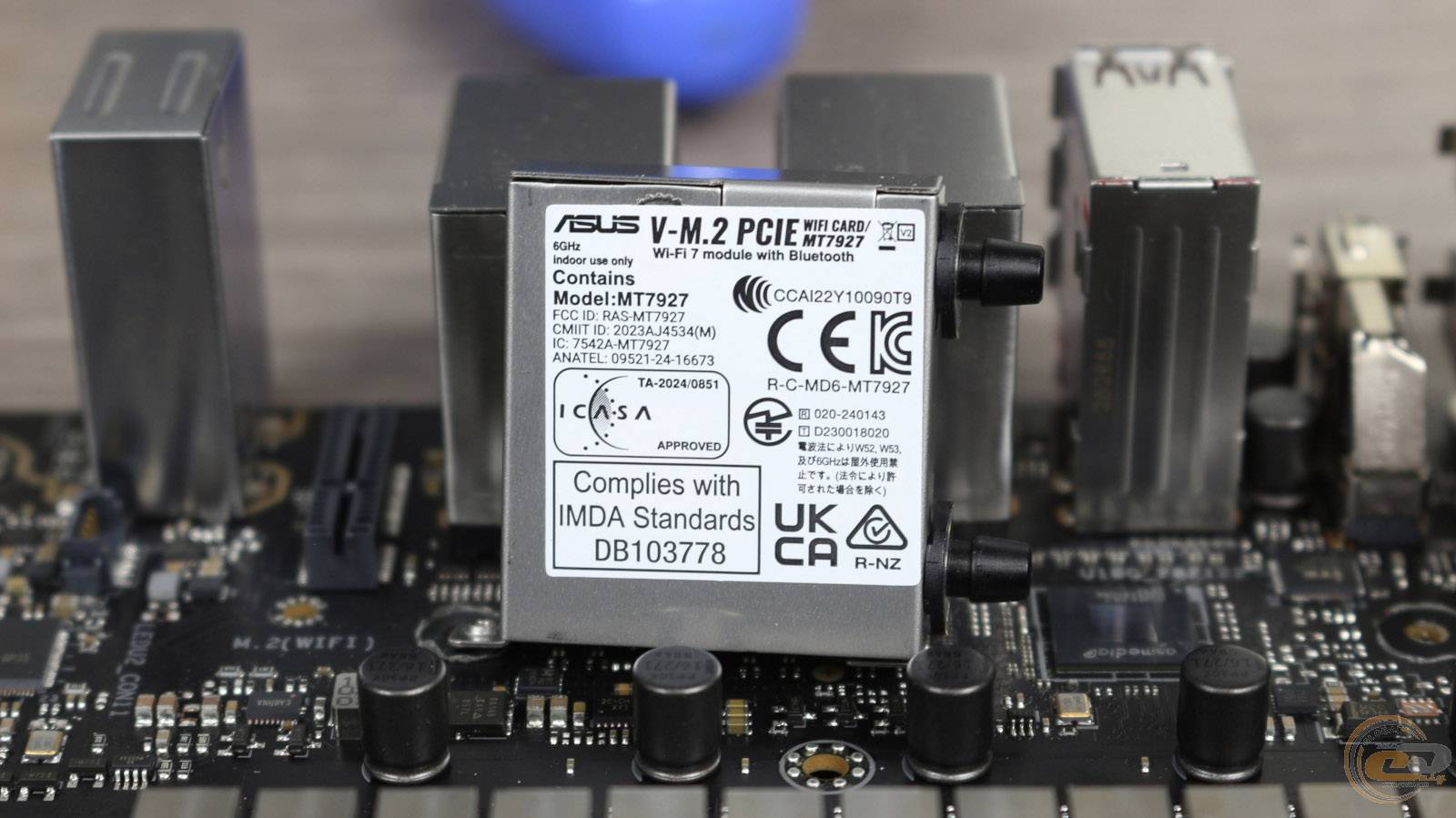

За работу Wi-Fi стандарта 7 и Bluetooth 5.4 отвечает модуль MediaTek Wi-Fi 7 MT7927. Он поддерживает три частотных диапазона – 2.4, 5 и 6 ГГц, может использовать канал шириной 320 МГц, а также способен обеспечить высокую пропускную способность до 6,5 Гбит/с, что значительно превосходит возможности Wi-Fi 6E.

Зона аудио ROG SupremeFX отделена от основной части текстолита и представлена однокристальным 7,1-канальным HDA-кодеком Realtek ALC4082, дополненным ЦАП с интегрированным усилителем ESS ES9219 QUAD DAC и японскими премиальными аудио-конденсаторами. Такое соединение позволяет передавать высококачественный звук до 32 бит/384 кГц, а также отличается хорошим соотношением сигнал/шум на уровне 110 дБ.

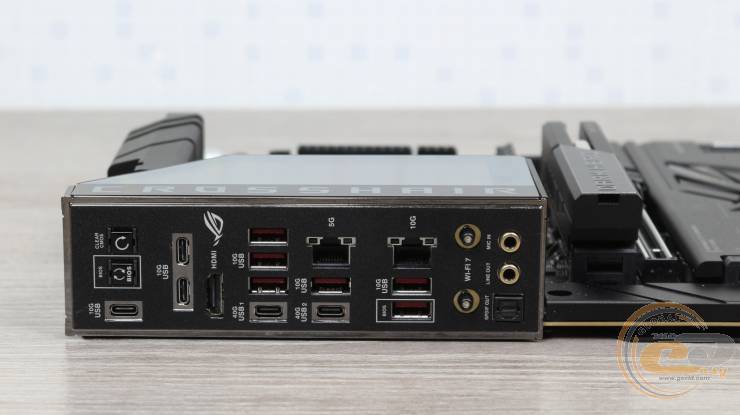

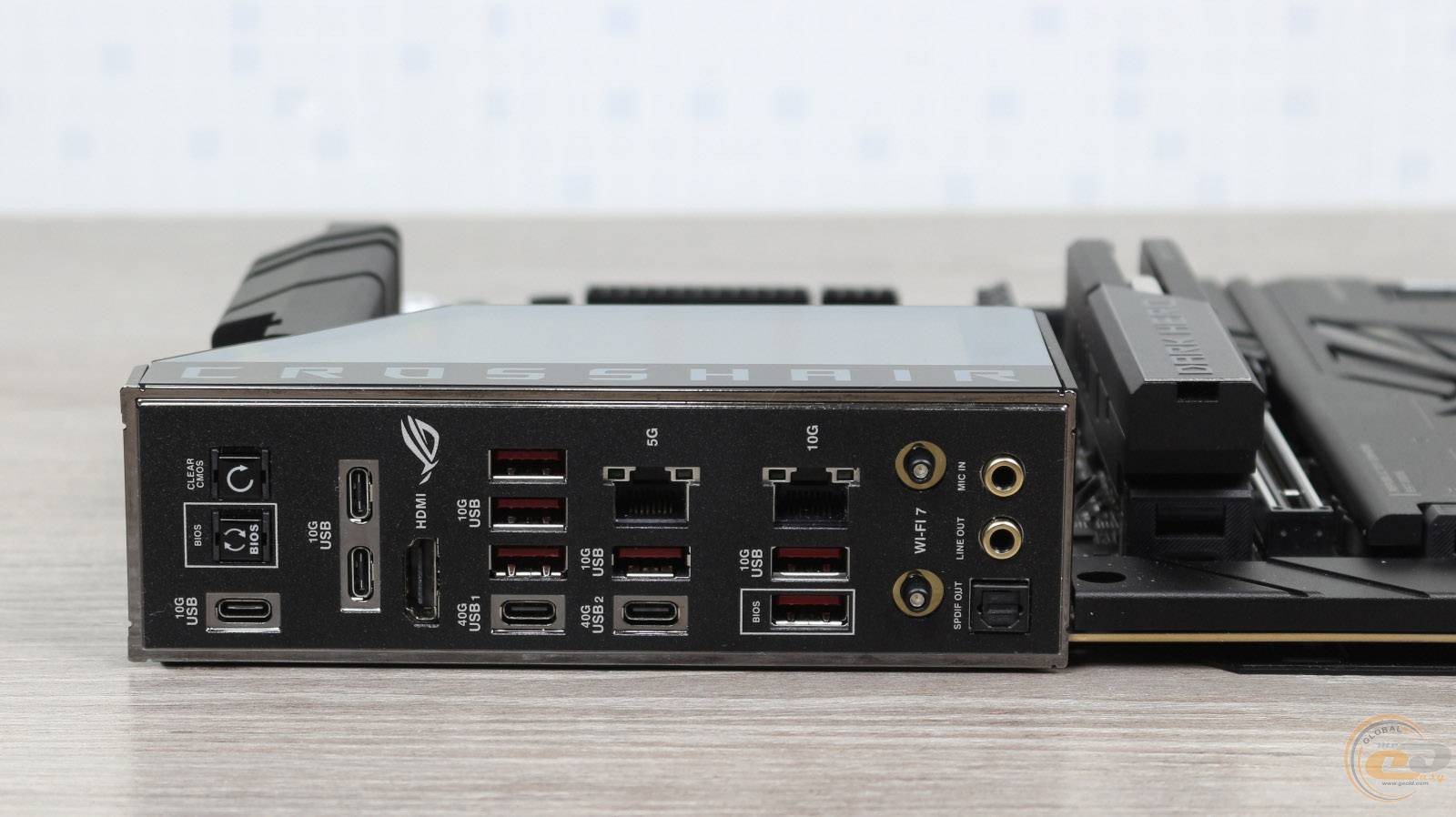

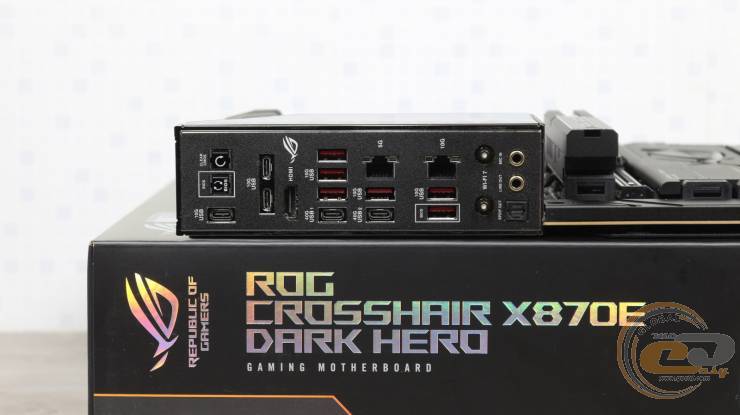

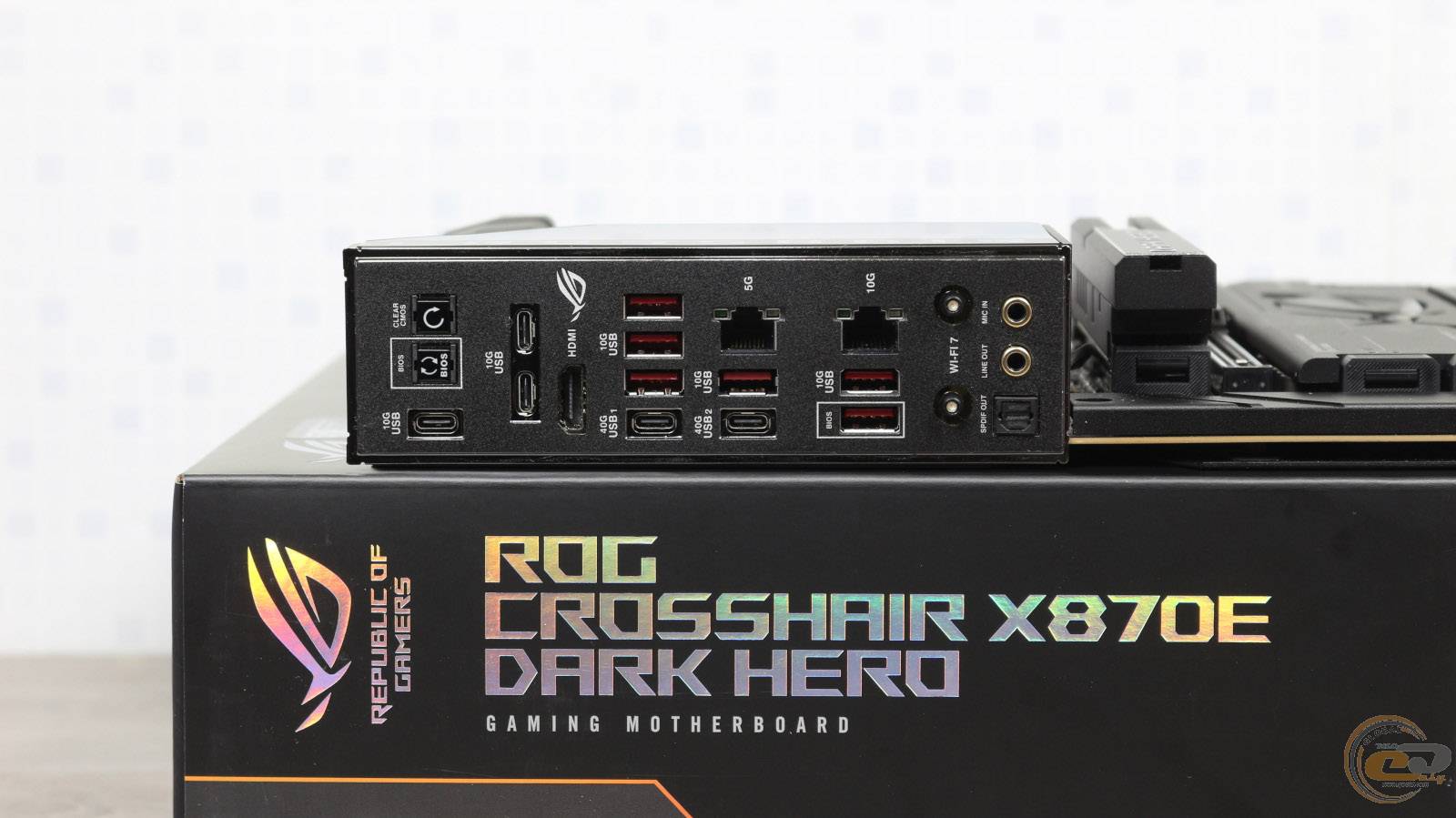

Интерфейсная панель ASUS ASUS ROG CROSSHAIR X870E DARK HERO готова предложить пользователю следующие порты и кнопки:

• 3 x USB 3.2 Gen 2 (Type-C);
• 1 x кнопка обновления BIOS (BIOS FlashBack);
• 1 x кнопка сброса настроек CMOS;
• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 6 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45 (5 Гбит/с);
• 1 x RJ45 (10 Гбит/с)
• 2 x коннекторы антенн Wi-Fi;
• 1 x Optical S/PDIF выход;
• 2 x золоченые аудио-порты.

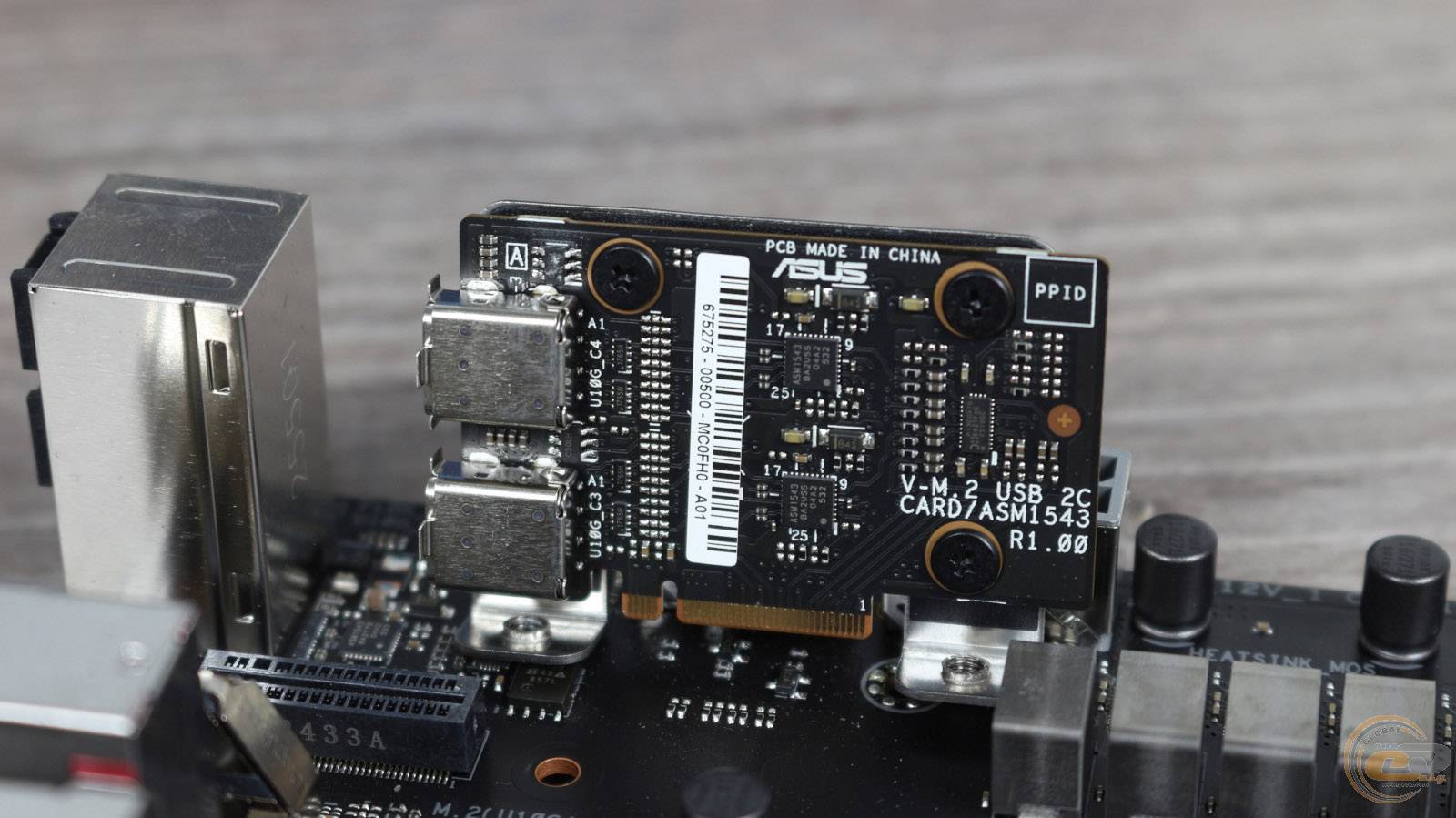

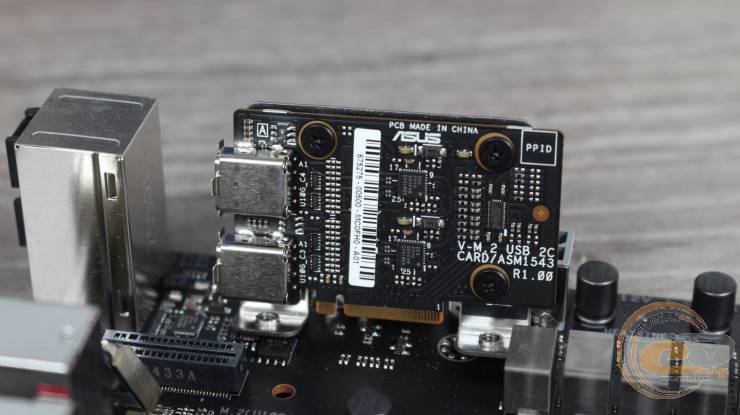

При этом два USB 3.2 Gen 2 (Type-C) размещаются на отдельной плате V-M.2 USB 2C CARD/ASM1543 R1.00, которая подключена к ASUS ROG CROSSHAIR X870E DARK HERO через разъем M.2 (Key E).

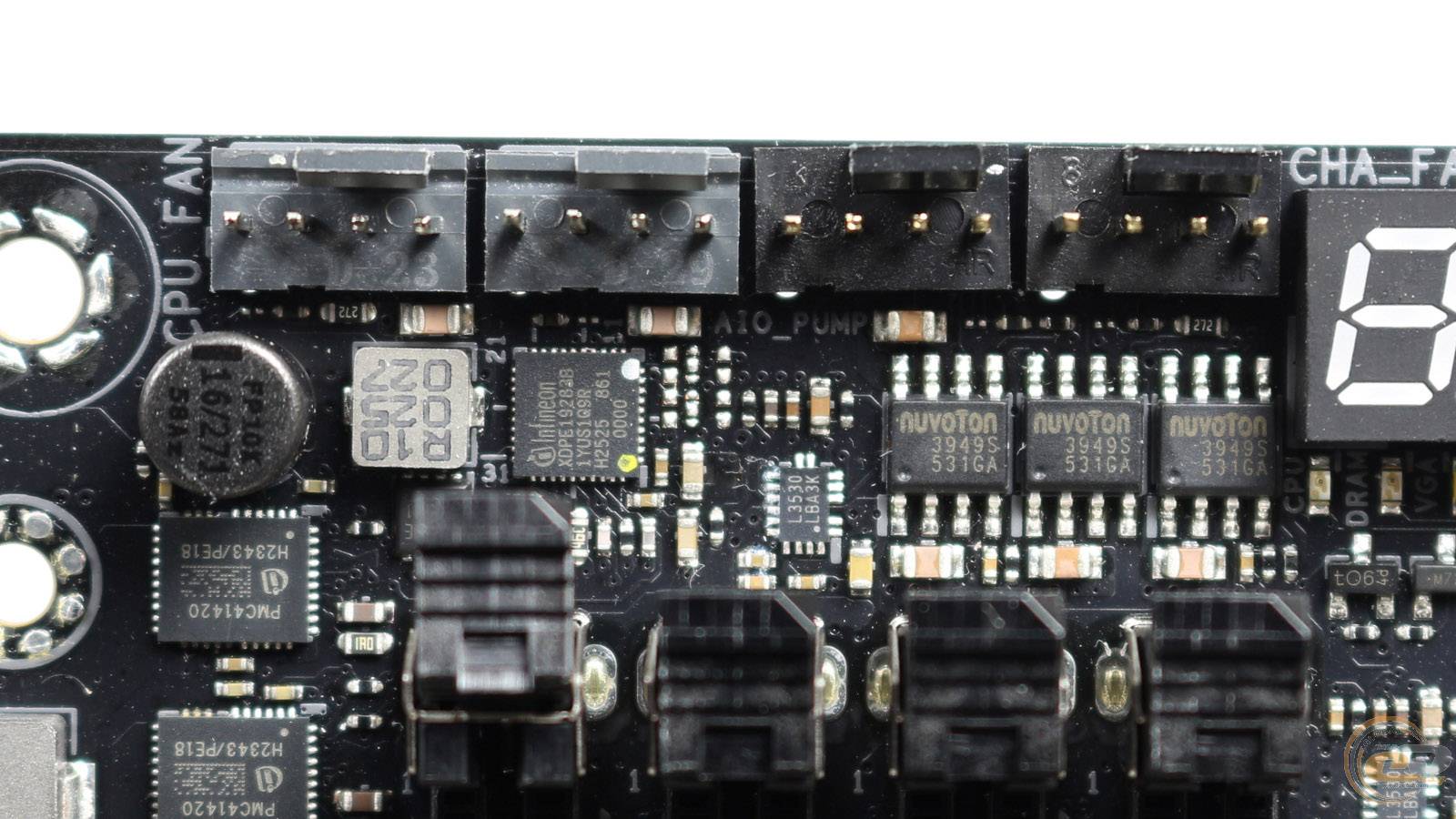

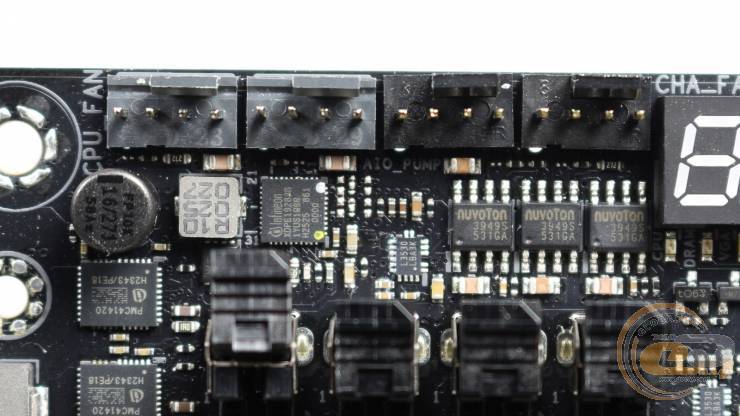

Восемь 4-контактных разъемов с поддержкой ШИМ-регулировки скорости (обозначенные цифрой 4 на схеме) помогут пользователю с организацией активного охлаждения комплектующих. Два из них получится использовать для питания системы охлаждения CPU, еще два предназначены для подключения помпы СЖО, а четыре других могут быть полезны для корпусных вентиляторов.

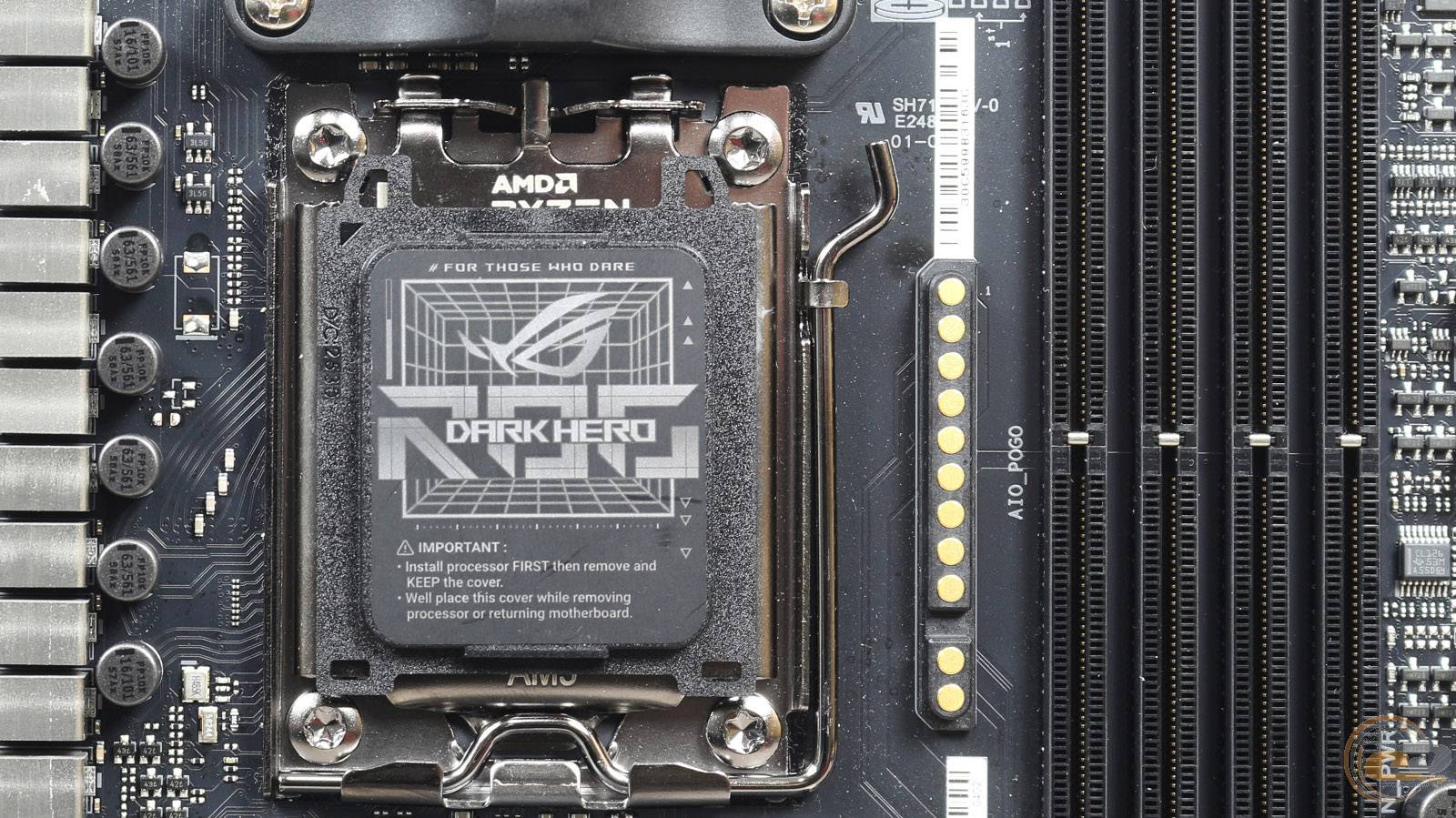

Также для упрощенного подключения наиболее актуальных моделей систем жидкостного охлаждения от ASUS на плате предусмотрен один ASUS СЖО Q-Connector (обозначен цифрой 5 на схеме).

UEFI BIOS

ASUS ROG CROSSHAIR X870 DARK HERO использует загрузчик на основе графического интерфейса UEFI.

Теперь он предлагает три основных сценария использования: «EZ Mode», в котором базовые настройки сгруппированы на одном экране, «Essential Mode», который предоставляет быстрый доступ к часто используемым настройкам разгона и важной системной информации, а еще привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Функциональные возможности BIOS позволяют не только оптимально настроить систему, но и реализовать разгон ключевых узлов. Для мониторинга можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

Заниматься мониторингом показателей системы, управлять подсветкой и осуществлять настройки можно непосредственно из ОС с помощью фирменного ПО Armoury Crate.

Частоты процессора и памяти и возможности разгона

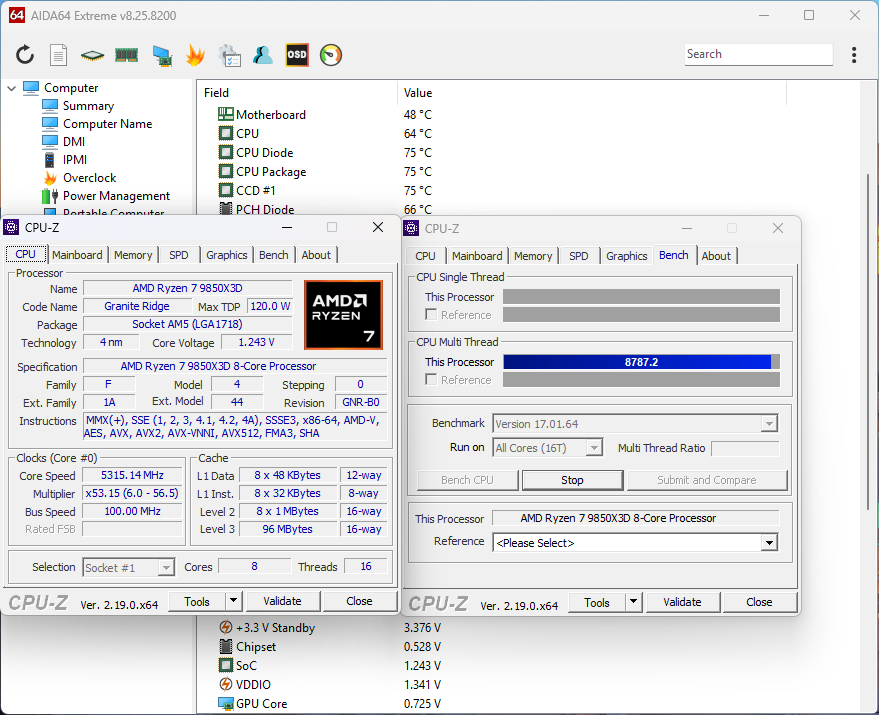

При стресс-тесте в CPU-Z без разгона частота ядер стабильно держалась на уровне 5,3 ГГц при напряжении 1,243 В.

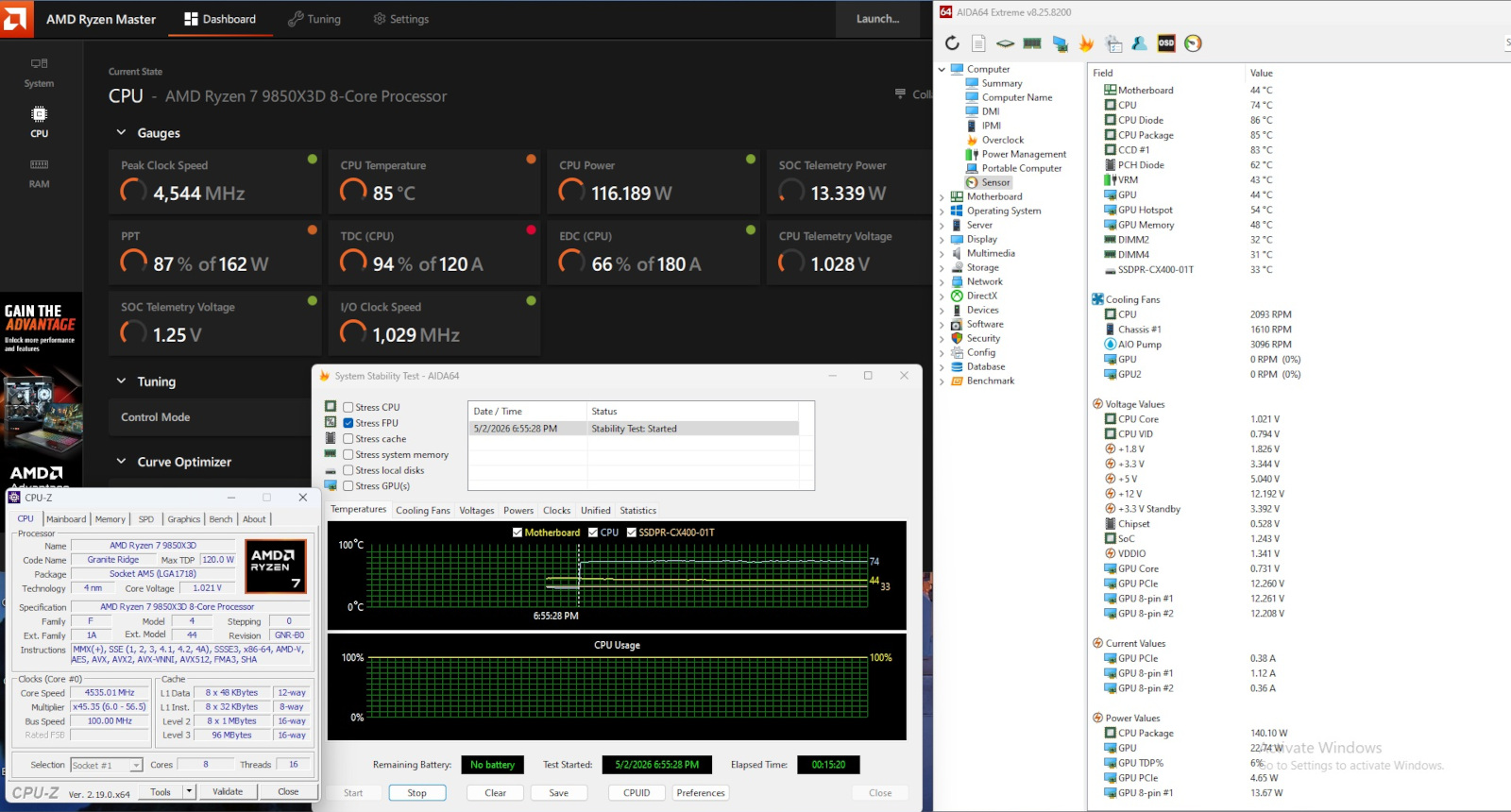

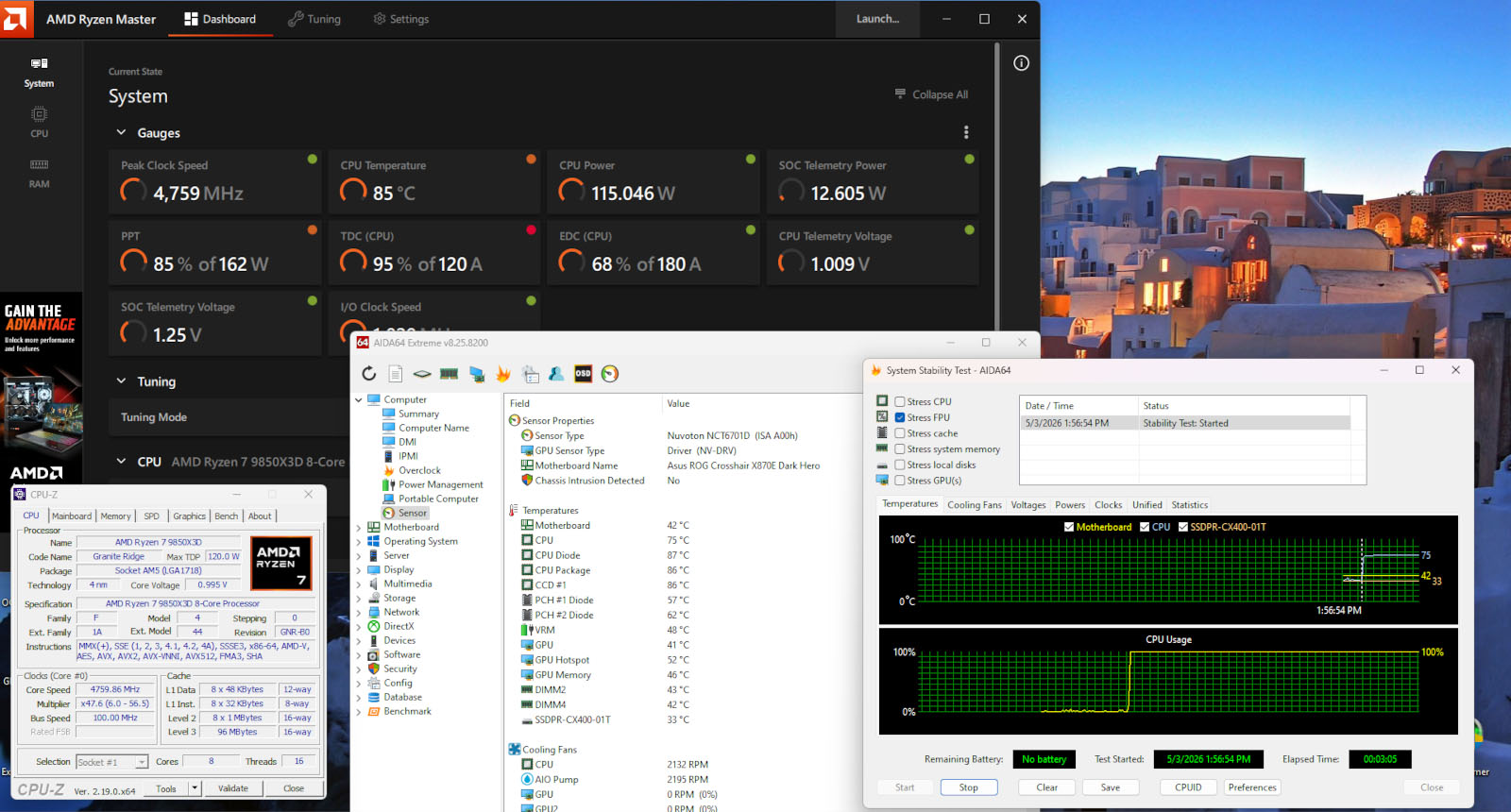

Поскольку Stress FPU в программном обеспечении AIDA64 является более требовательным вариантом нагрузки, он снизил частоту процессора до 4,5 ГГц при напряжении в 1,021 В. При этом процессор работал в штатном режиме и в среднем потреблял 116 Вт.

В качестве ручного разгона AMD Ryzen 7 9850X3D мы изменили значение определенных параметров в BIOS материнской платы.

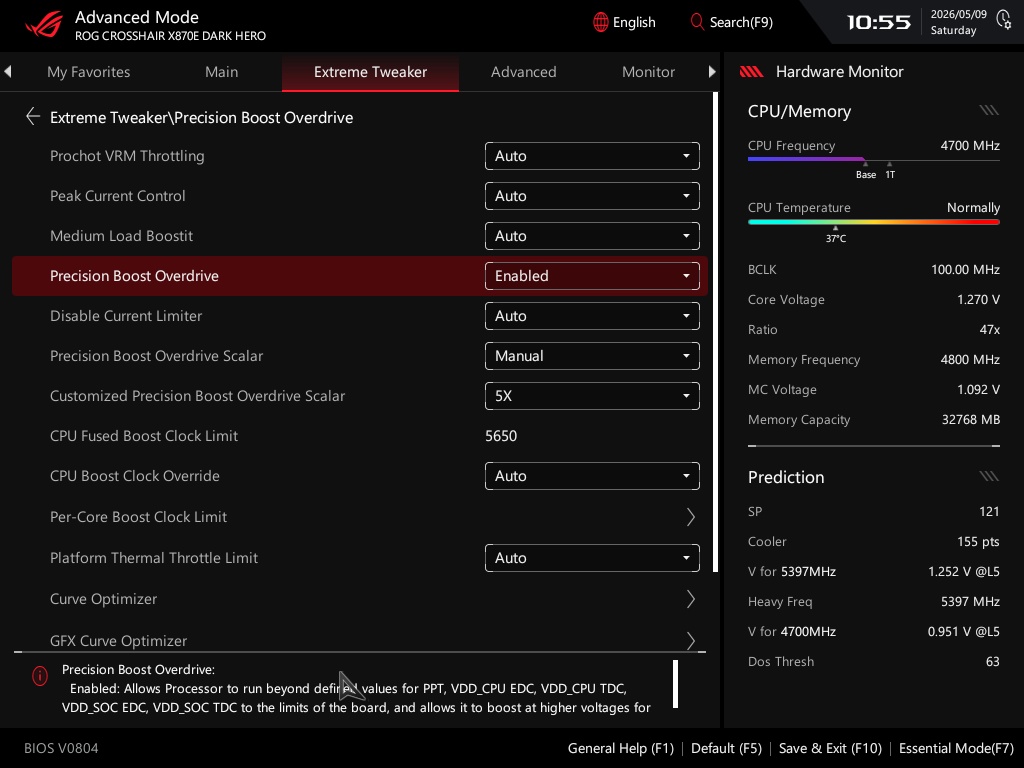

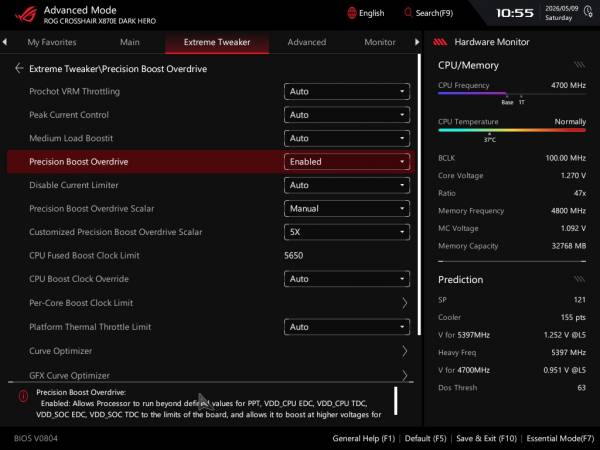

Из раздела Extreme Tweaker мы перешли в подраздел Precision Boost Overdrive, где выбрали следующее:

• для "Precision Boost Overdrive" был установлен вариант "Enabled";
• "Precision Boost Overdrive Scalar" сменили на "Manual";
• "Customized Precision Boost Overdrive Scalar" установили на "5X".

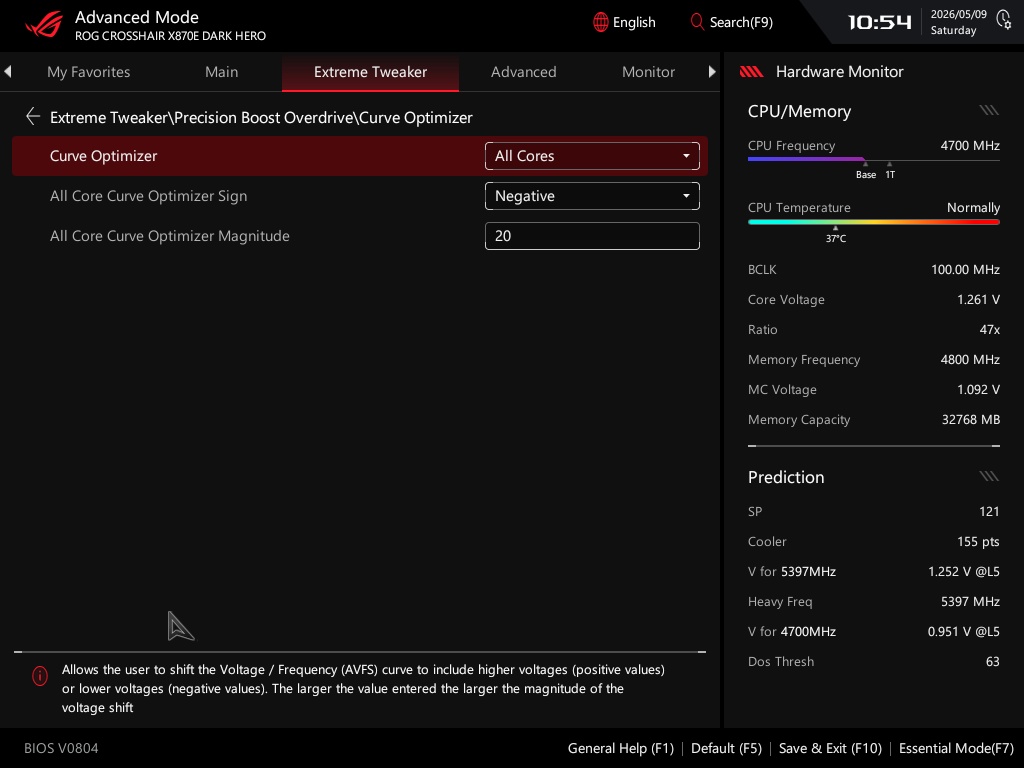

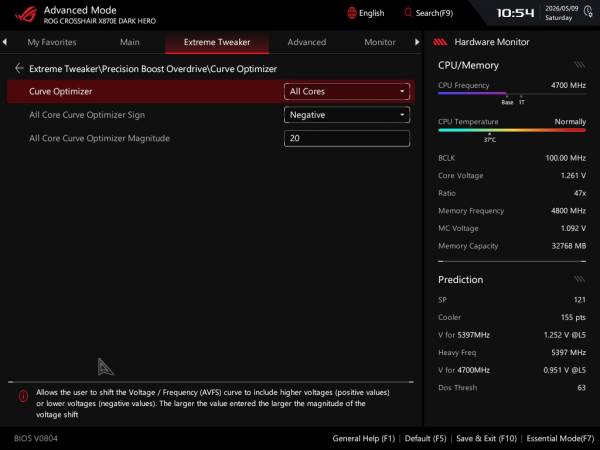

Вместе с этим в подразделе «Curve Optimizer» нами были выбраны следующие настройки:

• для Curve Optimizer был выбран вариант All Cores;
• "All Core Curve Optimizer Sign" был изменен на "Negative";
• для "All Core Curve Optimizer Magnitude" мы вписали "20".

После вышеперечисленных манипуляций мы проверили стабильность работы разогнанной системы в Stress FPU в утилите AIDA64. Подвисаний или BSOD во время его прохождения мы не зафиксировали, поэтому можем оценить прирост производительности.

AMD Ryzen 7 9850X3D с настройками по умолчанию

AMD Ryzen 7 9850X3D с нашими настройками

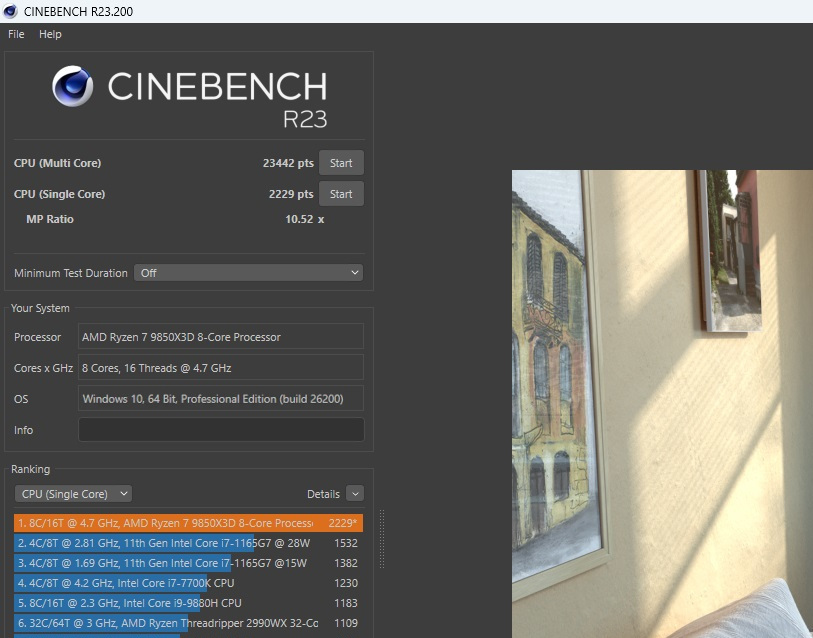

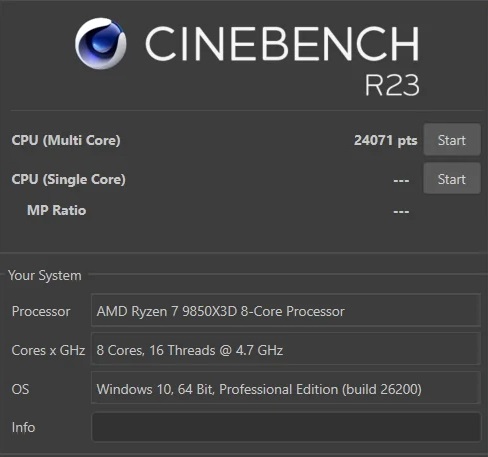

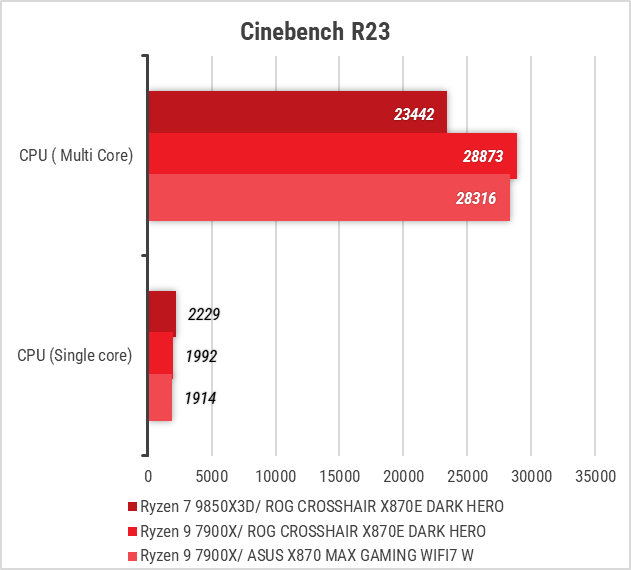

В Cinebench R23 полученные нами показатели выросли на 3% в многопоточном тесте. А вот в однопоточном тесте баллы CPU возросли от 2229 до 2254, что обеспечило прирост всего в 1%.

Но, даже учитывая задействованный ощутимый андервольтинг, мы получили более высокие до 3°C температуры компонентов процессора. Это в определенной степени подтверждает мнение, что разгон AMD Ryzen 7 9850X3D является сомнительным занятием и лучше оставить его работать с настройками по умолчанию.

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

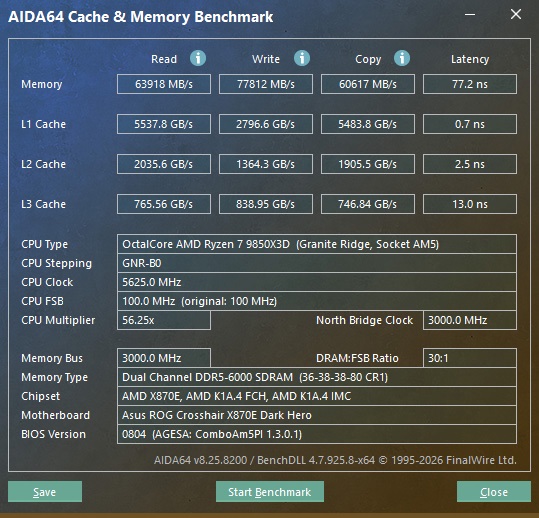

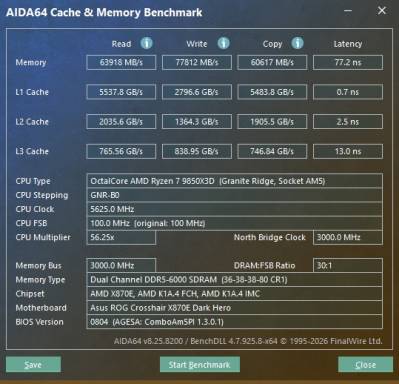

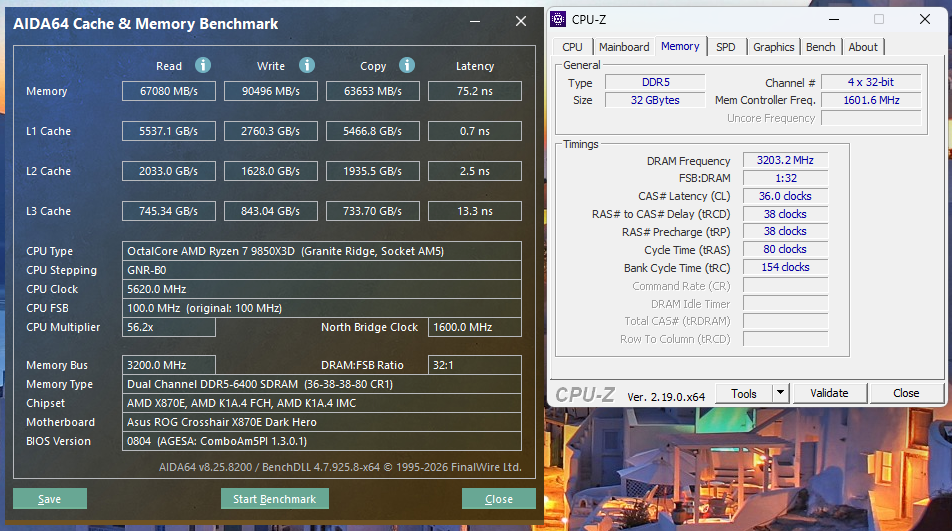

При тестировании комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) удалось запустить на 6400 МТ/с без изменения таймингов, но пришлось увеличивать напряжение до 1,38 В.

Тестирование

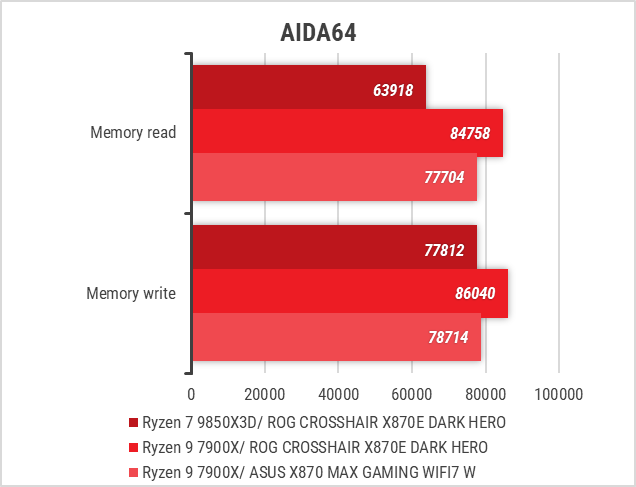

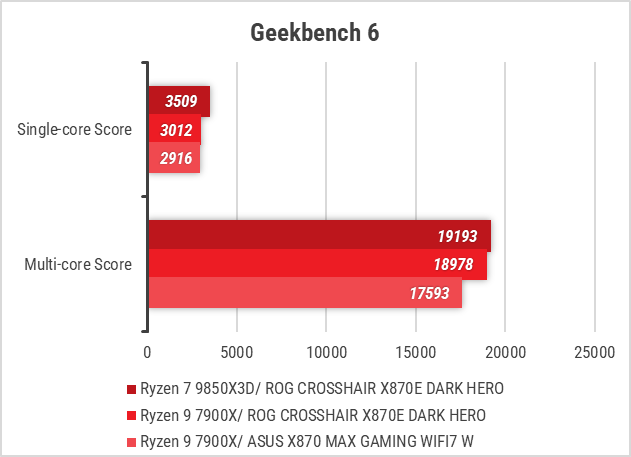

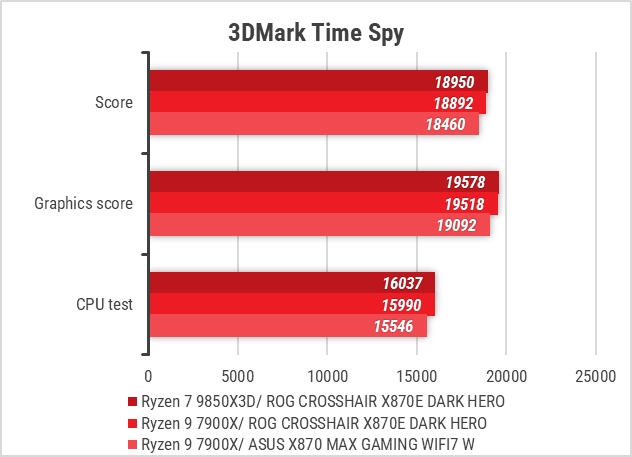

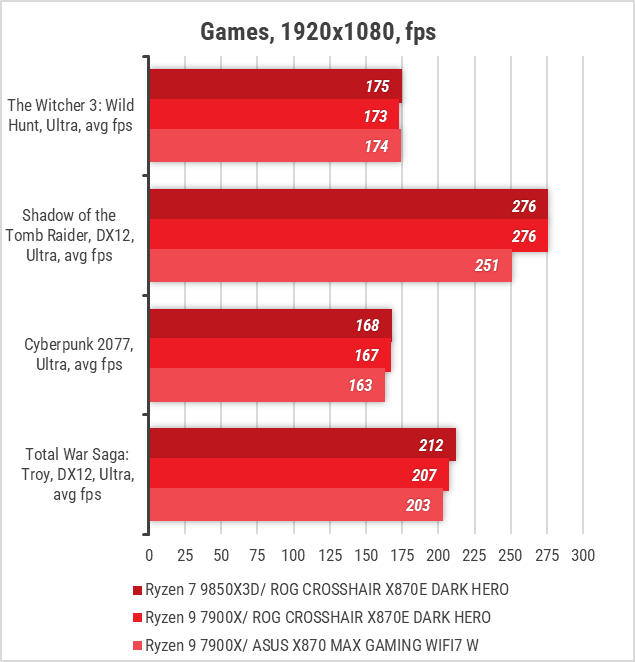

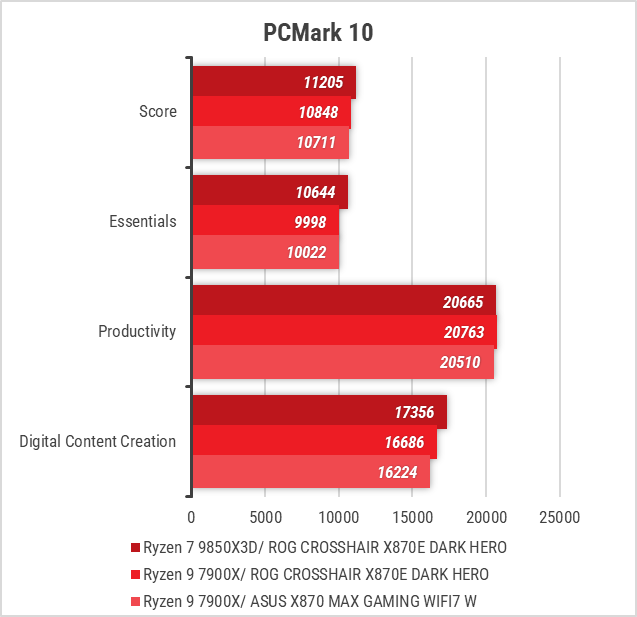

Тестировали материнскую плату ASUS ROG CROSSHAIR X870E DARK HERO мы со следующим оборудованием:

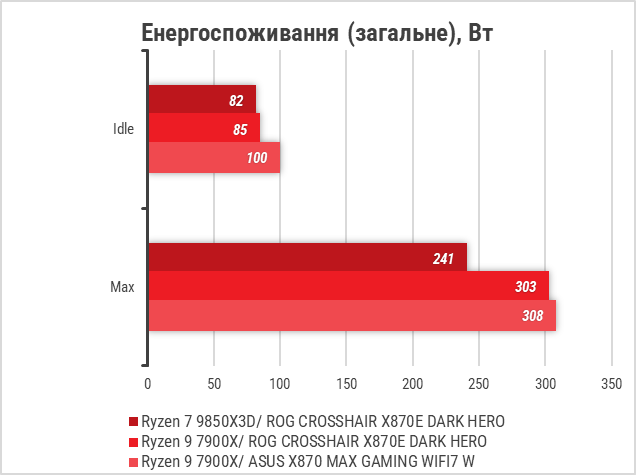

Система с материнской платой ASUS ROG CROSSHAIR X870E DARK HERO без проблем прошла вышеперечисленные тесты, обеспечив стабильную работу AMD Ryzen 7 9850X3D.

Тестирование звукового тракта на основе кодека Realtek ALC4082

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Очень хорошо
Уровень шума, дБ(А)	-94.6	Очень хорошо
Динамический диапазон, дБ(А)	94.6	Очень хорошо
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.024	Хорошо
Взаимопроникновение каналов, дБ	-95.8	Отлично
Интермодуляция на 10 кГц, %	0.0063	Отлично
Общая оценка		Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Очень хорошо
Уровень шума, дБ(А)	-113.2	Отлично
Динамический диапазон, дБ(А)	111.8	Отлично
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.0027	Отлично
Взаимопроникновение каналов, дБ	-100.1	Отлично
Интермодуляция на 10 кГц, %	0.0027	Отлично
Общая оценка		Отлично

Звуковая подсистема платы ASUS ROG CROSSHAIR X870E DARK HERO за счет принадлежности героини обзору к топовому сегменту вполне ожидаемо тоже не подкачала. Ее возможностей было предостаточно для повседневной эксплуатации: комфортного просмотра видео и прослушивания музыки в хороших наушниках.

Выводы

Учитывая флагманское позиционирование ASUS ROG CROSSHAIR X870E DARK HERO, гораздо проще перечислить то, чего у этой платы нет. Поэтому, чтобы не расписывать все преимущества, мы кратко выделим несколько положительных моментов, которые заслуживают вашего внимания.

Эта модель имеет 23 порта USB разных типов, в том числе 2 самых актуальных USB4, два внутренних разъема USB Type-C с поддержкой USB 3.2 Gen 2x2 (один из которых к тому же поддерживает Power Delivery и Quick Charge 4+), девять USB 3.2 Gen 2 и четыре USB 3.2 Gen 1. При этом "морально устаревших" USB 2.0 на интерфейсной панели вообще нет.

Для расширения функциональности пользователю предлагаются два слота PCI Express версии 5.0. Да и с размещением высокоскоростных накопителей на плате проблем не возникнет благодаря пяти слотам M.2, для которых еще и предусмотрен безвинтовой крепеж как для SSD, так и радиаторов охлаждения.

Отметим также хорошие сетевые возможности ASUS ROG CROSSHAIR X870E DARK HERO, представленные двумя быстрыми LAN-контроллерами (10 и 5 Гбит/с) и одним беспроводным модулем, который обеспечивает поддержку Wi-Fi 7 и Bluetooth 5.4.

Силовая подсистема героини обзора позволит задействовать здесь любой совместимый процессор вообще не заботясь о перегреве зоны VRM. Асинхронный генератор, возможность дополнительного охлаждения модулей ОЗУ отдельным вентилятором и наличие специфических кнопок намекают на то, что эта материнская плата готова к агрессивному разгону компонентов.

Конечно, без условных недостатков здесь тоже не обошлось. Можно сказать, что их всего три. Второй слот M.2_2 делит пропускную способность с контроллером USB4: при одновременной работе USB4 и накопителе слот функционирует в режиме PCIe 5.0 x2, а для перехода в режим x4 необходимо отключить USB4. Слот рядом с батарейкой CMOS поддерживает только форм-фактор M.2 2230 и работает в режиме PCIe 4.0 x2. А еще одновременное использование слотов PCI Express возможно только в двух вариантах: верхний в режиме PCIe 5.0 x16, а нижний – PCIe 3.0 x4 или оба в режиме PCIe 5.0 x8.

В итоге, ASUS ROG CROSSHAIR X870E DARK HERO действительно сочетает в себе беспроигрышный внешний вид, высокий уровень производительности и современный функционал, но и заплатить за нее придется немало.

Достоинства:

• большие радиаторы, объединенные тепловой трубкой на системе питания и толстый радиатор чипсета, обеспечивающие плате высокоэффективный отвод тепла;
• 20(110 А) + 2(110 А) + 2(80 А)-фазная схема питания;
• одновременное использование светодиодных диагностических индикаторов и цифрового индикатора для отображения POST-кодов;
• наличие переключателя режимов работы слотов PCIe;
• усиленные металлическим кожухом слоты PCI Express x16, один из которых оснащен механизмом с кнопкой Q-Release;
• удобные фиксаторы M.2 Q-Latch и Q-Slide;
• толстые радиаторы на высокоскоростных накопителях, которые вдобавок оснащены безвинтовым механизмом M.2 Q-Release;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• два LAN-контроллера (10 и 5 Гбит/с) и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах) и Bluetooth 5.4;
• наличие пяти слотов M.2, два из которых могут работать в режиме PCIe 5.0 x4;
• усиленные 8-контактные разъемы ATX12V с индикатором некорректного подключения;
• два порта USB4 на интерфейсной панели;
• поддержка одним из USB 3.2 Gen 2x2 (Type-C) технологий Power Delivery и Quick Charge 4+ (зарядка с мощностью до 60 Вт);
• топовая звуковая подсистема на основе кодека Realtek ALC4082+ЦАП с интегрированным усилителем ESS ES9219 QUAD DAC;
• восемь коннекторов для подключения вентиляторов и СЖО;
• три разъема для подключения ARGB светодиодных лент;
• производителем предусмотрена возможность дополнительного охлаждения модулей ОЗУ;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 9600 МТ/с;
• объем микросхемы ROM на плате увеличен до 64 МБ;
• современный набор портов на интерфейсной панели;
• эффектная система подсветки Polymo Lighting II.

Особенности:

• асинхронный генератор;
• перемычка LN2 Mode;
• три полезных кнопки на плате, одна из которых может выполнять несколько функций;
• Q-Connector для упрощения подключения новейших СЖО от ASUS.

Недостатки:

• одновременное использование слотов PCI Express возможно только в двух конфигурациях: верхний в режиме PCIe 5.0 x16, а нижний – PCIe 3.0 x4 или оба в режиме PCIe 5.0 x8;
• слот для M.2 2230 и работает в режиме PCIe 4.0 x2;
• слот M.2_2 работает по умолчанию в режиме PCIe 5.0 x2 для обеспечения функционирования имеющихся на интерфейсной панели USB4 (Type-C).

Автор: Иван Моргун
