Обзор и тестирование материнской платы ASUS ROG MAXIMUS VIII HERO ALPHA

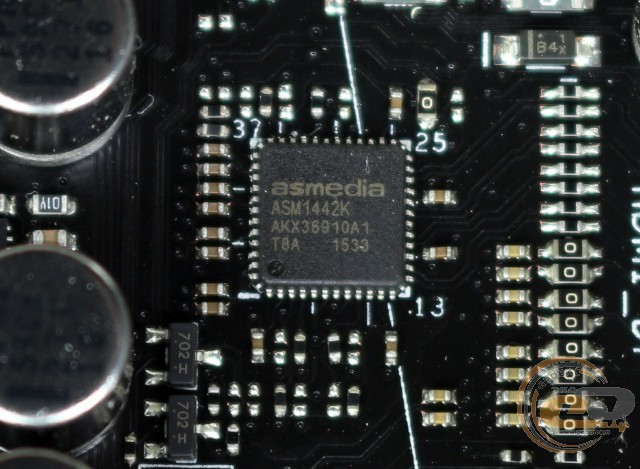

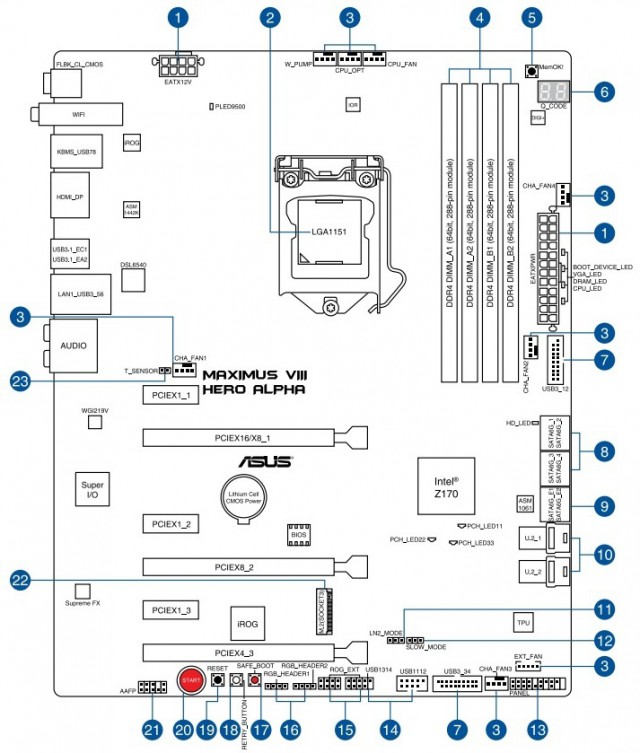

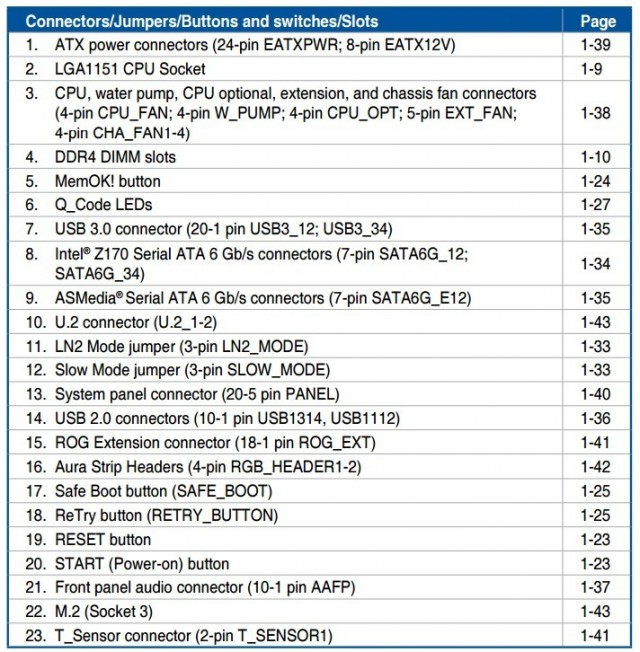

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DisplayPort, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

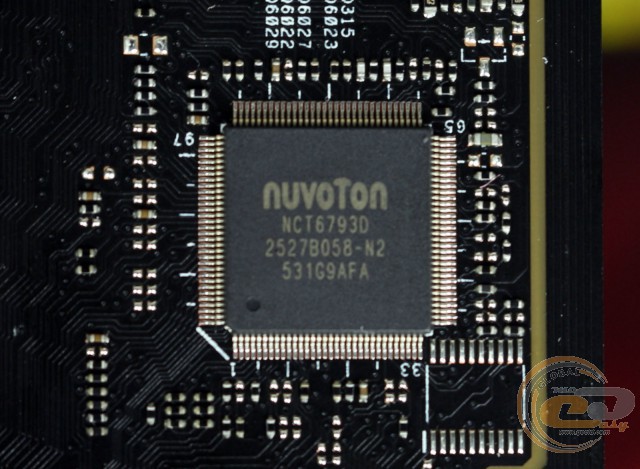

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

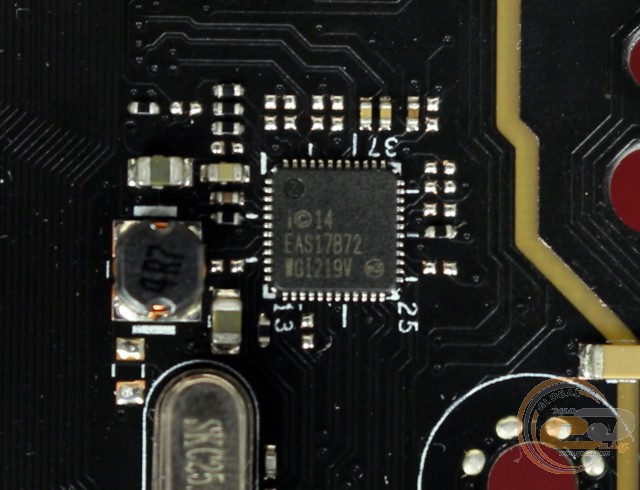

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная технология GameFirst III.

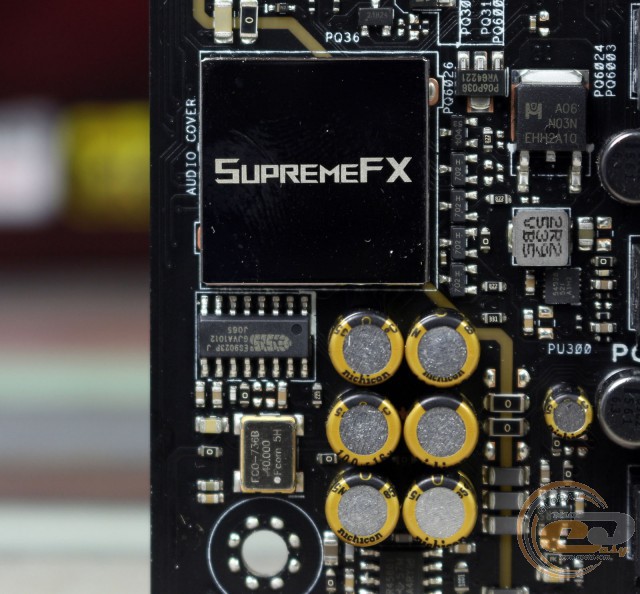

Звуковая подсистема рассматриваемой материнской платы с дизайном ROG SupremeFX 2015 основана на 8-канальном HDA-кодеке, в обвязке которого можно увидеть ЦАП ESS ES9023P и аудиоконденсаторы Nichicon. Во избежание негативного воздействия электромагнитных наводок используется технология экранирования. Также отметим наличие усилителя TI R4580I, способного улучшить воспроизведение аудио в наушниках с импедансом до 600 Ом. Для защиты звуковой подсистемы от перегрузки и перенапряжения используется отдельное сигнальное реле NEC TOKIN UC2. В комплекте поставляется фирменное ПО Sonic Studio, позволяющее активировать функцию виртуального воспроизведения звука в формате 7.1, а также предлагающее широкий спектр аудионастроек.

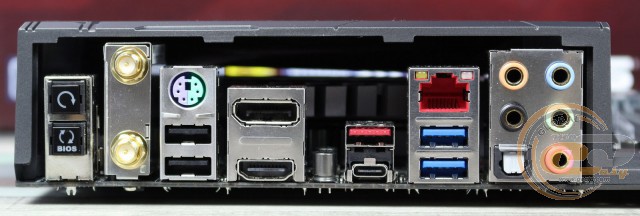

Интерфейсная панель модели ASUS ROG MAXIMUS VIII HERO ALPHA включает в себя следующие элементы:

• 1 x PS/2 Combo;
• 1 x RJ45;
• 2 x USB 3.0;
• 2 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x Optical S/PDIF out;
• 2 x разъема для антенн Wi-Fi и Bluetooth;
• 1 х кнопку «USB BIOS Flashback»;
• 1 х кнопку «Сброс CMOS»;
• 5 x аудиопортов.

Данная конфигурация может быть смело охарактеризована не иначе как отличная. Благо в наличии есть не только все самое необходимое, но даже больше: два современных видеовыхода, большое количество портов USB (включая два USB 3.1), а также интегрированный модуль 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.1 с пропускной способностью до 1300 Мбит/с. Не стоит забывать об удобном подключении многоканальной акустики и ряде управляющих элементов.

У ASUS ROG MAXIMUS VIII HERO ALPHA имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один используется для подключения водоблока СВО, в то время как четыре других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

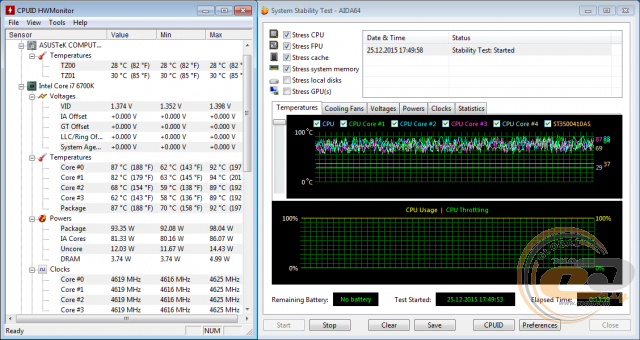

По итогам ручного разгона процессора Intel Core i7-6700K, путем увеличения множителя до «х46» и параметра «CPU Load Line Calibration» до 6, его стабильная рабочая частота составила 4619 МГц при напряжении 1,374 В.

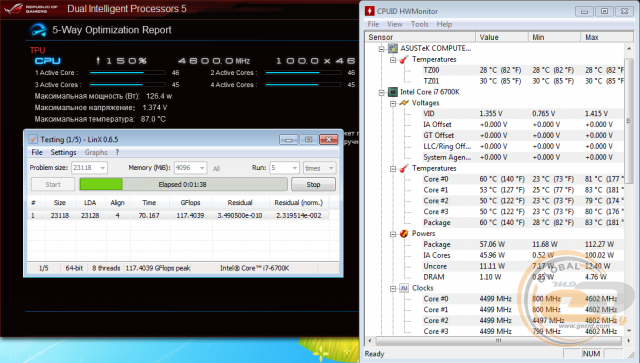

Использование возможностей автоматического разгона при помощи комплектной утилиты в режиме «TPU I» позволило повысить частоту процессора до 4499 МГц при напряжении 1,355 В.

Разгон ЦП в режиме «TPU II» активировать не удалось.

Отдельно отметим возможность разгона в BIOS при помощи предустановленных профилей.

«Gamers»

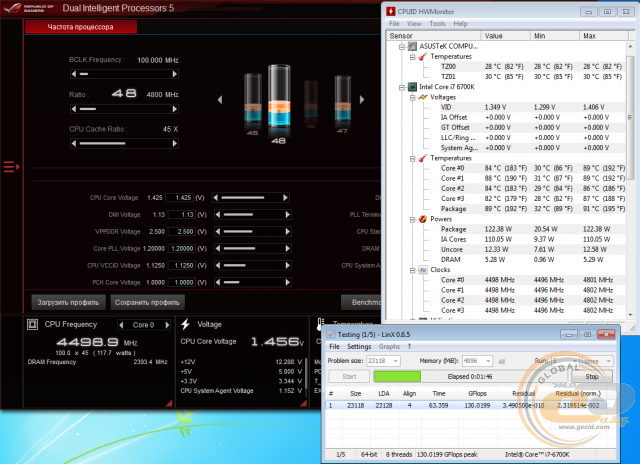

Как видим, профиль «Gamers» предлагает разгон процессора до 4498 МГц при напряжении 1,349 В.

Также не обошлось без привычного режима автоматического разгона при помощи EZ Tuning Wizard, для активации которого необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО. В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

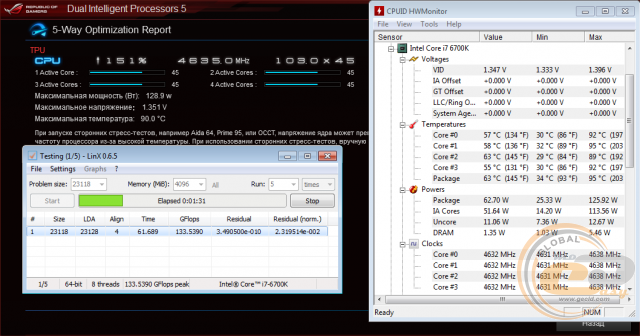

Выбор наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») привел к разгону ЦП до 4632 МГц при напряжении 1,347 В.

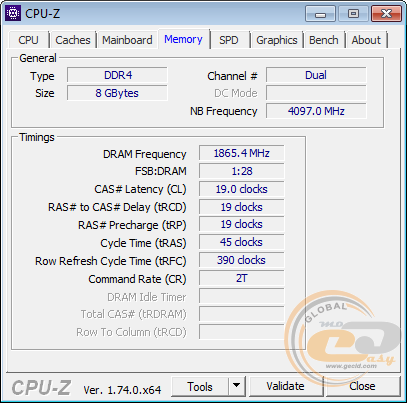

Тестовые модули оперативной памяти с максимальной номинальной рабочей частотой 2400 МГц были успешно разогнаны до скорости DDR4-3730 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS ROG MAXIMUS VIII HERO ALPHA использовалось следующее оборудование:

Результаты тестов

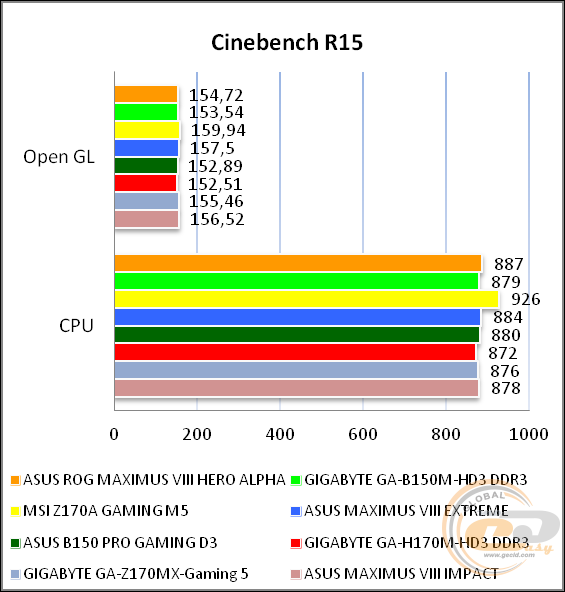

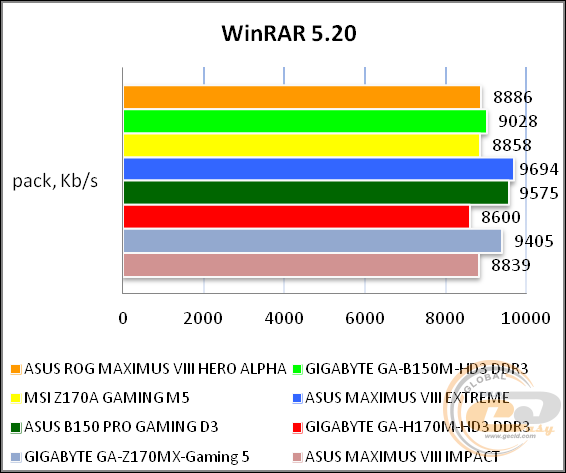

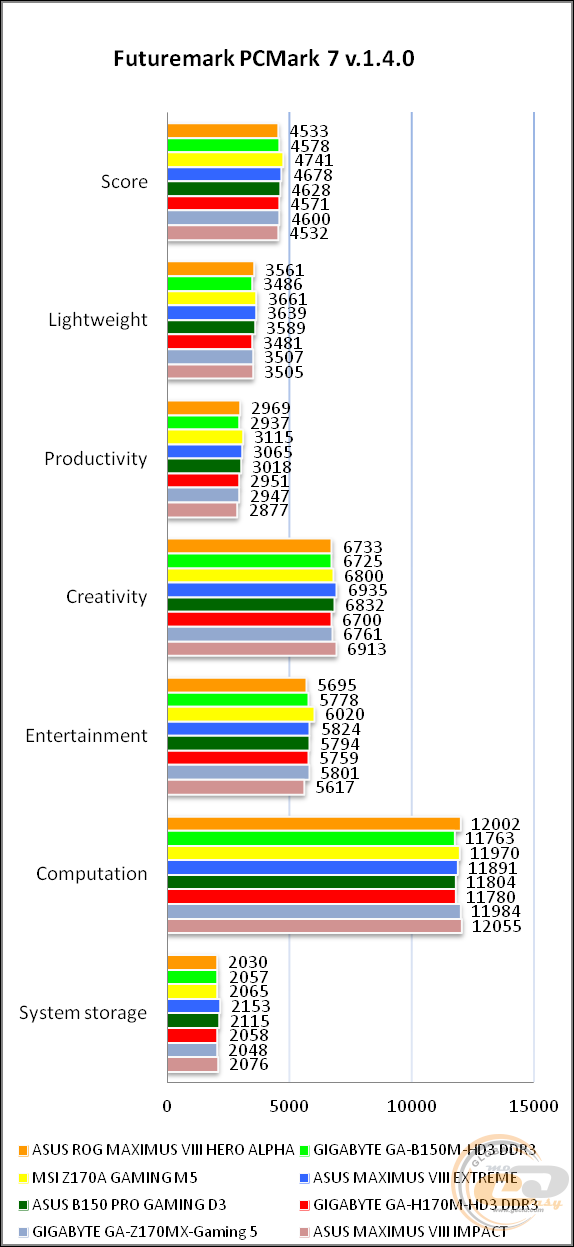

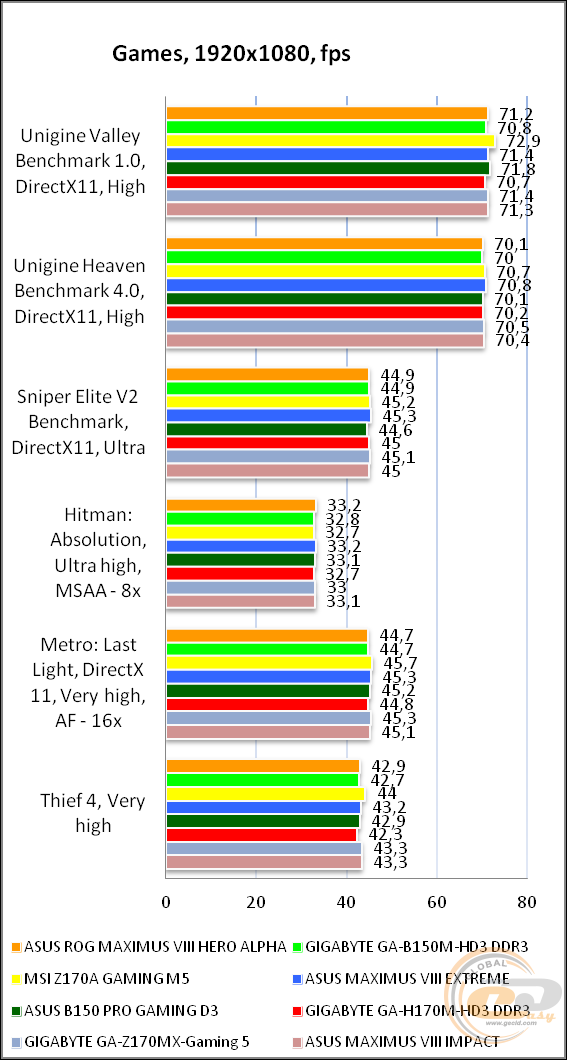

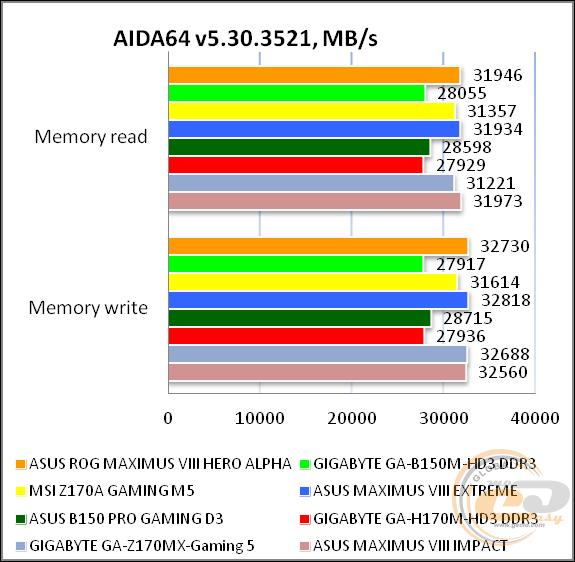

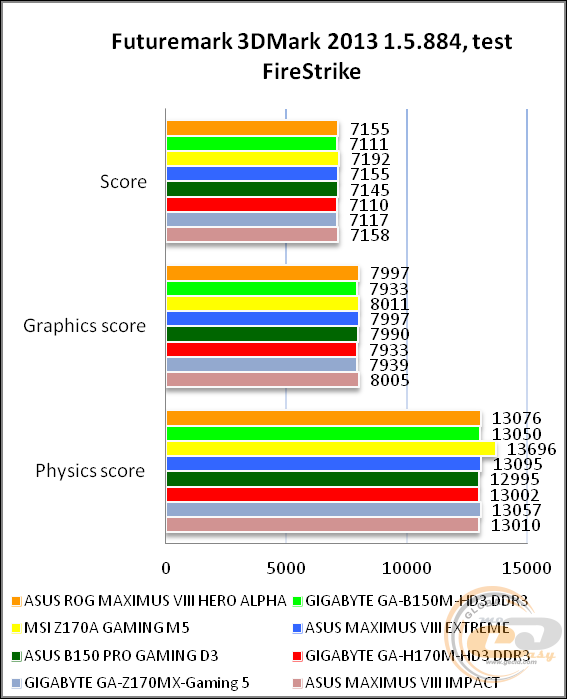

В итоге мы получили отличные результаты, которые соответствуют показателям других высококлассных систем. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе дизайна ROG SupremeFX 2015

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная аудиоподсистема с дизайном ROG SupremeFX 2015 демонстрирует очень хорошее качество воспроизведения звука, которого многим пользователям будет более чем достаточно для повседневного использования. При желании можно установить дискретную аудиокарту с интерфейсом PCI Express.

Выводы

Подводя итоги тестирования материнской платы ASUS ROG MAXIMUS VIII HERO ALPHA, можно отметить, что перед нами действительно высококлассное игровое решение, которое отлично вписывается в концепцию функциональной геймерской системы.

Помимо традиционных достоинств продуктов серии ASUS ROG в виде качественного сетевого контроллера и отличной звуковой подсистемы, можно отметить двухполосный модуль Wi-Fi и Bluetooth, надежную элементную базу, усиленную подсистему питания, эффективную систему охлаждения, продуманное расположение структурных узлов, возможность установки двух видеокарт с поддержкой технологий AMD CrossFireX или NVIDIA SLI, отличную компоновку интерфейсной панели, возможность подключения двух светодиодных лент, хороший оверклокерский потенциал, а также широкие возможности по организации дисковой подсистемы.

В итоге ASUS ROG MAXIMUS VIII HERO ALPHA будет отличным выбором для геймеров, желающих разнообразить внешний вид своей системы при помощи LED-подсветки.

Достоинства:

• надежная 10-фазная цифровая подсистема питания;
• расширенная дисковая подсистема (два порта U.2 и один M.2 Socket 3);
• отличный комплект поставки;
• использование качественной аудиоподсистемы с дизайном ROG SupremeFX 2015;
• возможность установки двух видеокарт с поддержкой технологий AMD CrossFireX и NVIDIA SLI;
• гигабитный сетевой контроллер компании Intel с возможность приоритизации сетевого трафика;
• богатый набор портов на интерфейсной панели (включая два интерфейса USB 3.1);
• присутствие некоторых управляющих элементов на печатной плате;
• поддержка ряда полезных фирменных технологий;
• наличие двух колодок для питания и регулирования режимов работы внешней LED-подсветки;
• хорошие возможности по разгону внутренних компонентов;
• присутствие интегрированного двухполосного модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth.

Особенности:

• ограничения на совместную работу некоторых интерфейсов дисковой подсистемы и чипсетного слота PCI Express x16.

Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
