Обзор и тестирование материнской платы ASUS ROG MAXIMUS XI EXTREME: All inclusive

Несмотря на то, что большинство продаж в сегменте материнских плат компании ASUS приходится на решения начального и среднего уровня, во главе модельного ряда в любом случае должен находиться флагман, вобравший все доступные на текущий момент технологий. Пусть расстаться с $570 могут далеко не все, но ознакомиться с его возможностями вы сможете благодаря нашему обзору.

ASUS ROG MAXIMUS XI EXTREME

Текущим флагманом линейки ROG MAXIMUS является материнская плата ASUS ROG MAXIMUS XI EXTREME. Ее предшественником была ASUS ROG MAXIMUS IX EXTREME на Intel Z270, которая не получила прямого наследника с выходом Intel Z370. Итак, давайте разбираться, за какие возможности и оснащение компания ASUS просит столь внушительную сумму.

Спецификация

Модель

ASUS ROG MAXIMUS XI EXTREME

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4400 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

Плата расширения ROG DIMM.2:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Aquantia AQC111C (10/100/1000/5000 Мбит/с)

Wi-Fi

Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

1 х 4-контактный разъем дополнительного питания PCI Express

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

2 x разъема подключения водоблоков СВО (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

8 x разъемов подключения вентиляторов охлаждения радиаторов СВО (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x HDMI

2 x RJ45

6 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x NODE

1 x Thunderbolt

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

E-ATX

305 x 277 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG MAXIMUS XI EXTREME ASUS ROG MAXIMUS XI EXTREME

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG MAXIMUS. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей новинки.

ASUS ROG MAXIMUS XI EXTREME

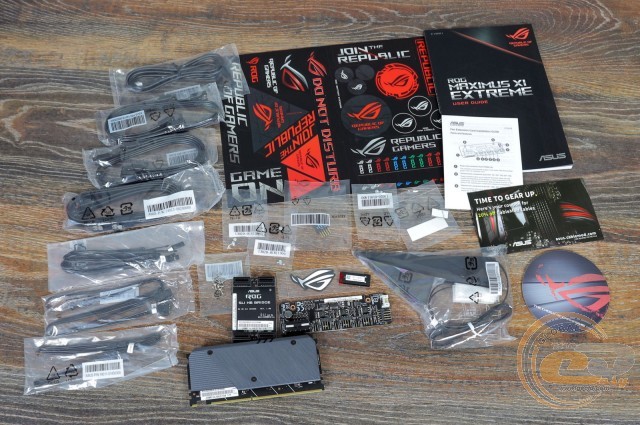

Комплект поставки ASUS ROG MAXIMUS XI EXTREME полностью соответствует ее высокому уровню. В коробке мы обнаружили:

  • четыре SATA-шлейфа;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор термодатчиков;
  • набор наклеек ROG;
  • картонную подставку под чашку;
  • плату расширения ROG DIMM.2;
  • плату Fan Extension Hub;
  • кабель подключения Fan Extension Hub;
  • флэшку с драйверами и утилитами;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • кабель подключения светодиодной ленты;
  • набор бумажной документации.

ASUS ROG MAXIMUS XI EXTREME

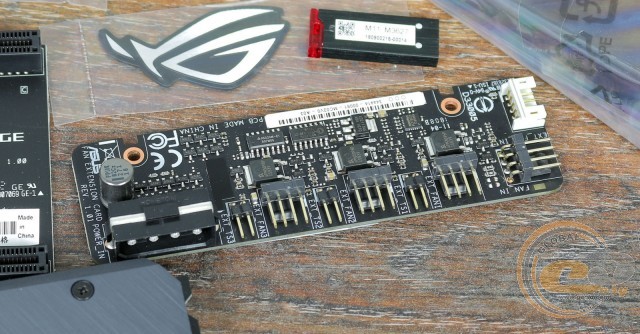

Плата Fan Extension Hub позволяет подключить четыре вентилятора и три термодатчика.

ASUS ROG MAXIMUS XI EXTREME

ASUS ROG MAXIMUS XI EXTREME

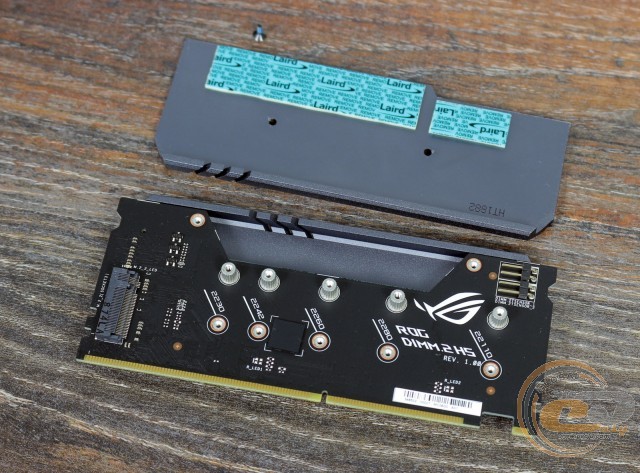

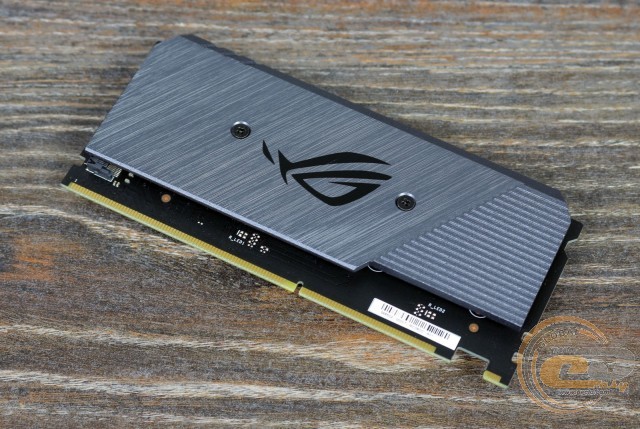

Другая плата расширения, ROG DIMM.2, устанавливается в пятый DIMM-слот, оборудованный специальной перемычкой, чтобы туда невозможно было по ошибке установить модуль памяти. На обеих ее сторонах распаяно по одному интерфейсу M.2 Socket 3, которые поддерживают PCIe-накопители форматов M.2 2242, M.2 2260, M.2 2280 и M.2 22110. Также в наличии пара радиаторов с термоинтерфейсом для охлаждения славящихся своим горячим нравом PCIe-накопителей. А для более точного контроля внутренних температур можно подключить внешние сенсоры к колодке в углу печатной платы.

Дизайн и особенности платы

ASUS ROG MAXIMUS XI EXTREME

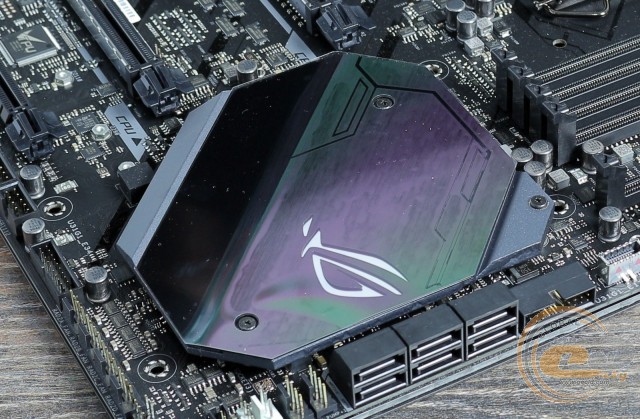

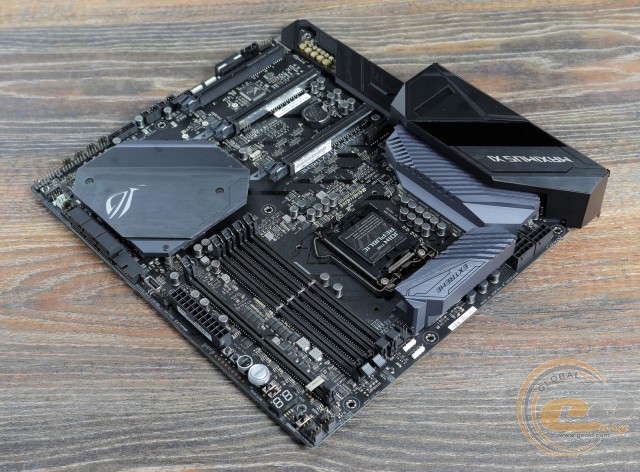

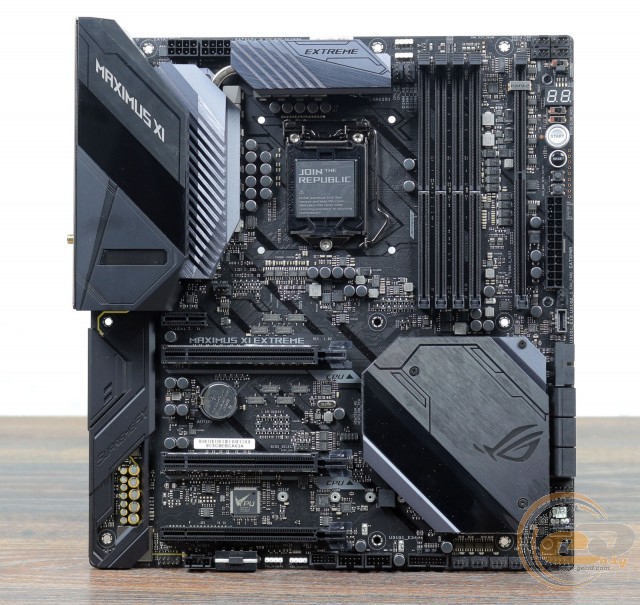

Материнская плата ASUS ROG MAXIMUS XI EXTREME изготовлена в формате E-ATX. Именно благодаря увеличенной ширине производитель смог реализовать пятый DIMM-слот для ROG DIMM.2. Из других интересных особенностей отметим массивный чипсетный радиатор и кожух над интерфейсной панелью.

ASUS ROG MAXIMUS XI EXTREME

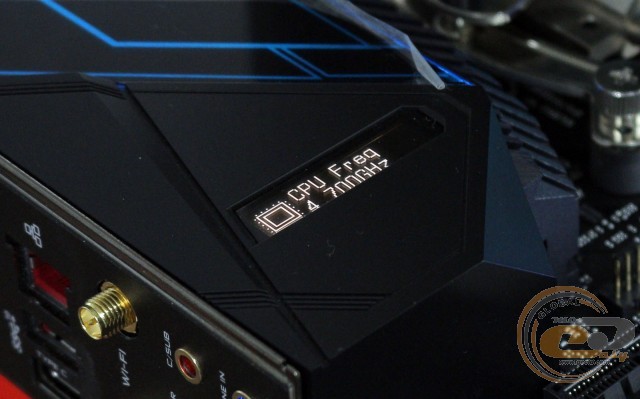

На нем находится OLED-дисплей LiveDash. Он отображает полезную системную информацию, пользовательский текст или простую анимацию.

ASUS ROG MAXIMUS XI EXTREME

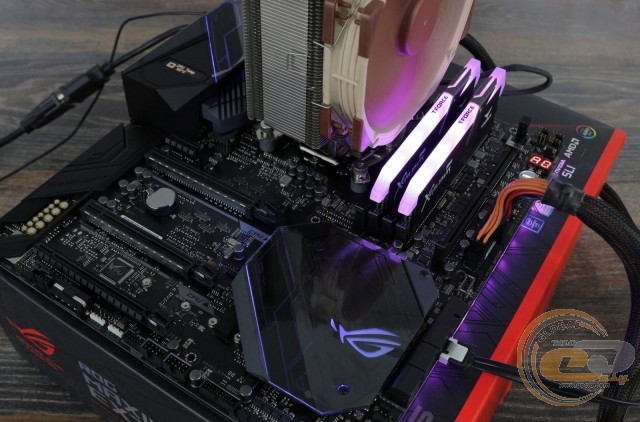

Разнообразить облик вашей системы поможет подсветка ASUS AURA Sync, которая заключается в свечении кожуха над интерфейсной панелью, чипсетного радиатора и полоски светодиодов по правому краю. При желании также можно подключить четыре светодиодные ленты.

ASUS ROG MAXIMUS XI EXTREME

Удобство сборки системы и компоновка набортных элементов выполнены на высшем уровне. DIMM-слоты оборудованы защелками только с одной стороны, а доступ к портам SATA не смогут перекрыть даже габаритные видеокарты. Поэтому никаких претензий у нас не возникло, несмотря на достаточно большое количество дополнительных кнопок и разъемов.

ASUS ROG MAXIMUS XI EXTREME

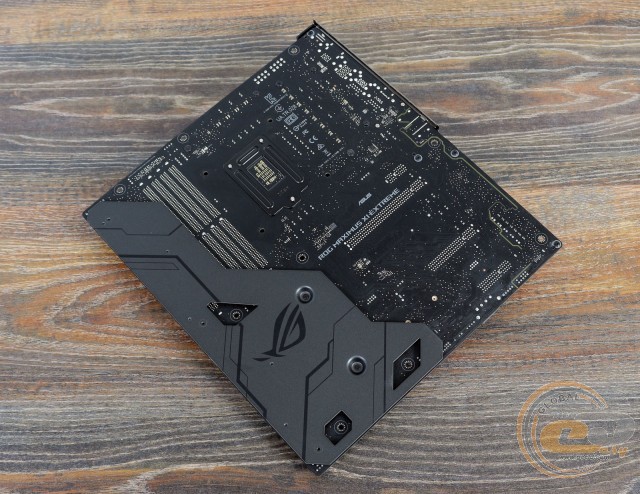

Взглянув на обратную сторону печатной платы, можно отметить традиционную опорную пластину процессорного разъема, крепежные винты радиаторов системы охлаждения и небольшой защитный кожух.

ASUS ROG MAXIMUS XI EXTREME

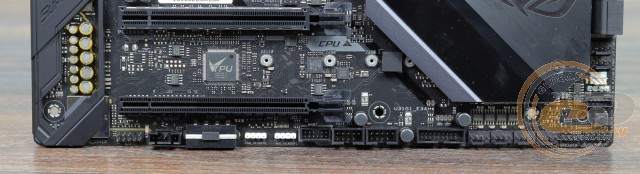

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, колодка Thunderbolt, 4-контактный разъем дополнительного питания PCI Express, пара колодок подключения светодиодных лент, порт NODE, разъемы подключения вентиляторов, разъем температурного датчика и колодка фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0 и десяти USB 3.1 Gen 1: четырех внутренних и шести внешних.

ASUS ROG MAXIMUS XI EXTREME

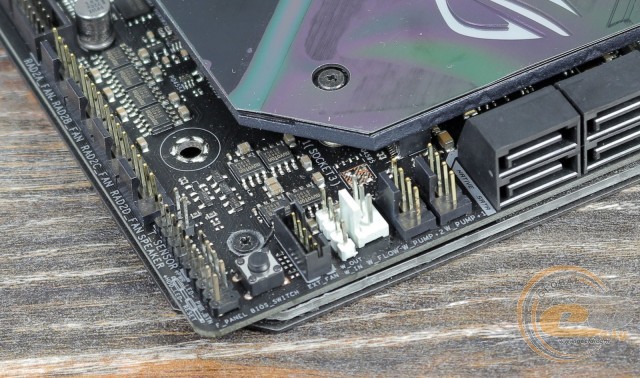

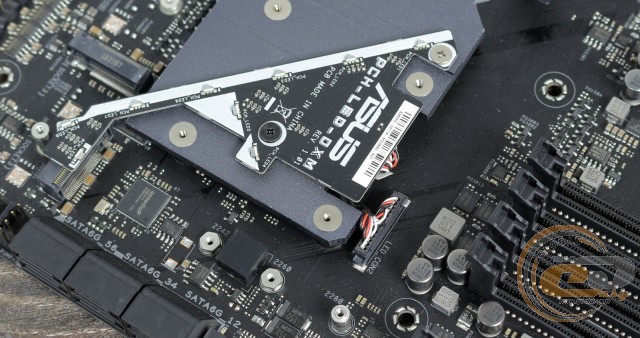

Отдельно выделим группу элементов в правом нижнем углу. Здесь сосредоточились разъемы для подключения водоблоков и мониторинга состояния работы системы СВО, при помощи которых вы получите данные о температуре и потоке жидкости в системе. Также есть кнопка переключения между микросхемами с прошивками BIOS.

ASUS ROG MAXIMUS XI EXTREME

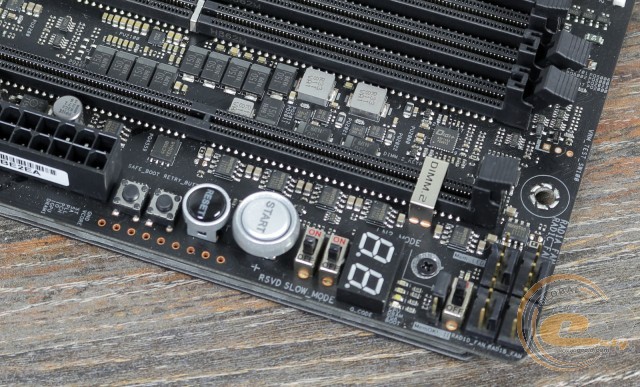

В верхнем правом углу сосредоточилась целая россыпь управляющих элементов, а именно:

  • кнопки «ReTry» и «Safe Boot» для мгновенной перезагрузки системы и перевода ее в безопасный режим;
  • контрольные точки для замера напряжений на компонентах при помощи мультиметра;
  • кнопки «Включение» и «Перезагрузка»;
  • переключатель «RSVD», призванный побороть так называемый CBB (Cold boot bug) при разгоне с использованием минусовых температур;
  • переключатель режима «Slow mode»;
  • джампер «LN2»;
  • диагностический LED-индикатор;
  • переключатель «MemOK! II».

Также тут находится вторая группа из четырех разъемов для подключения вентиляторов охлаждения радиаторов СВО.

ASUS ROG MAXIMUS XI EXTREME

ASUS ROG MAXIMUS XI EXTREME

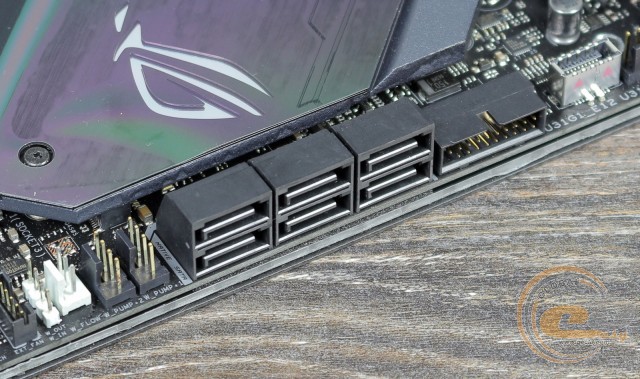

Помимо упомянутой платы ROG DIMM.2 с парой M.2 Socket 3, возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Присутствует и несколько ограничений. Один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA6G_2») при установке SATA M.2-накопителя. В свою очередь два порта SATA 6 Гбит/с («SATA6G_5» и «SATA6G_6») делят пропускную способность с нижним слотом PCI Express 3.0 x16 (x4), который по умолчанию работает в режиме x2. А сам слот DIMM.2 по умолчанию отключен. Его активация в BIOS переведет разъем PCI Express x16 («PCIex16_1») в режим x8.

ASUS ROG MAXIMUS XI EXTREME

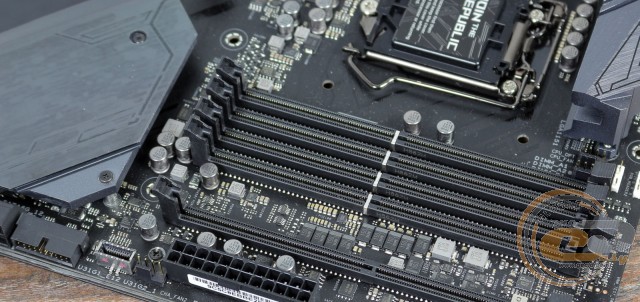

Системная плата ROG MAXIMUS XI EXTREME оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4400 МГц. Максимальный объем памяти может достигать 64 ГБ.

Дополнительно отметим пару колодок подключения выносных панелей с портами USB 3.1 Gen 1 и USB 3.1 Gen 2. Всего на плате реализована поддержка пяти портов USB 3.1 Gen 2: одного внутреннего и четырех на интерфейсной панели.

ASUS ROG MAXIMUS XI EXTREME

ASUS ROG MAXIMUS XI EXTREME

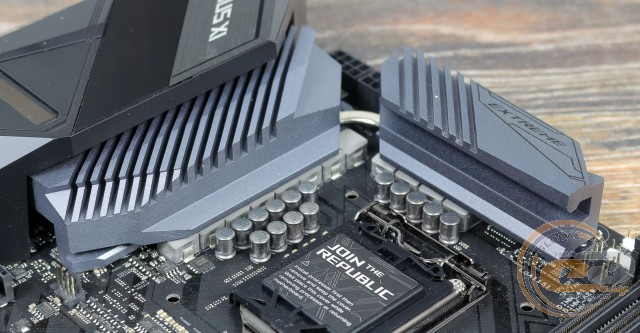

Система охлаждения состоит из трех основных алюминиевых радиаторов, два из которых соединены тепловой трубкой для более эффективной работы. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C (при разгоне – 32,5°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 48,2°C (при разгоне − 53,7°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 51°C (при разгоне – 56,9°C);
  • дроссели подсистемы питания – 51,6°C (при разгоне – 59,4°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG MAXIMUS XI EXTREME

ASUS ROG MAXIMUS XI EXTREME

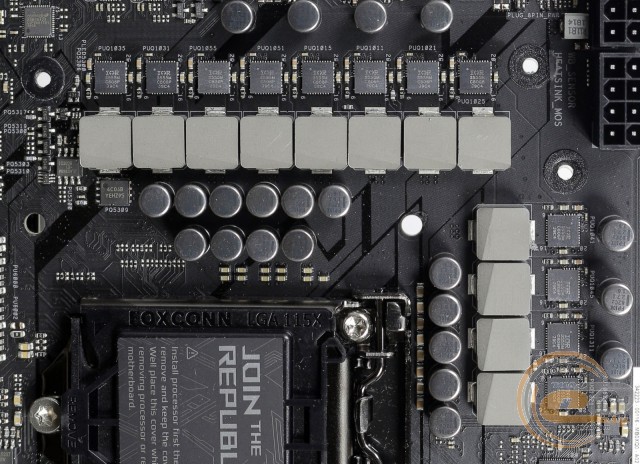

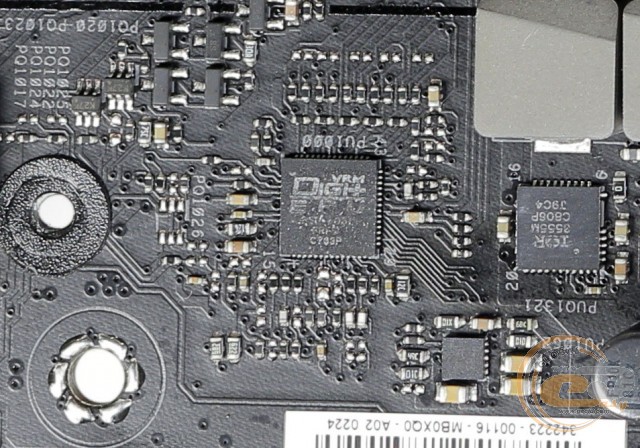

Питание процессора осуществляется по 12-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы 10K Black Metallic, ферритовые дроссели MicroFine Alloy и микросхемы IR3555M. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I.

ASUS ROG MAXIMUS XI EXTREME

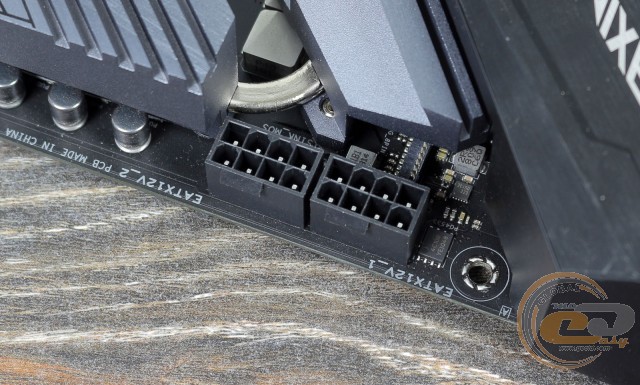

Для подачи напряжения питания предназначены основной 24-контактный и пара дополнительных 8-контактных разъемов.

ASUS ROG MAXIMUS XI EXTREME

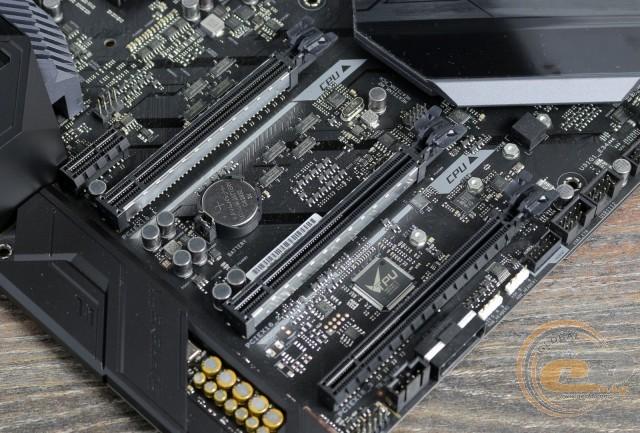

Для расширения функциональности материнской платы ROG MAXIMUS XI EXTREME есть четыре слота:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация позволяет организовать графическую подсистему из двух или трех видеокарт. Отдельно обращаем ваше внимание на усиленную конструкцию пары слотов PCI Express 3.0 x16.
