Обзор и тестирование материнской платы ASUS ROG MAXIMUS XI FORMULA: для любителей СВО

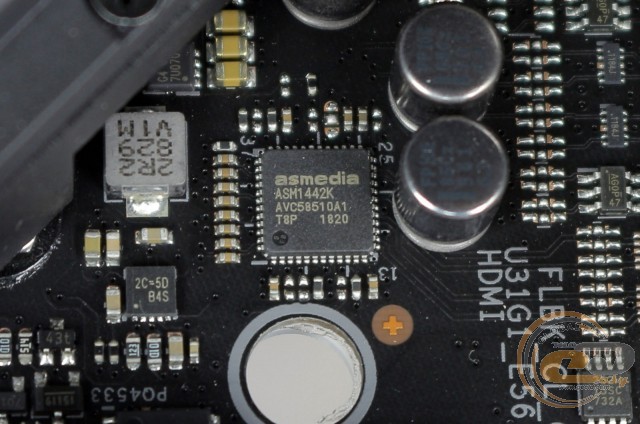

Если же вы решили воспользоваться iGPU процессора, то в вашем распоряжении видеовыход HDMI, обслуживание которого осуществляется силами микросхемы ASMedia ASM1442K.

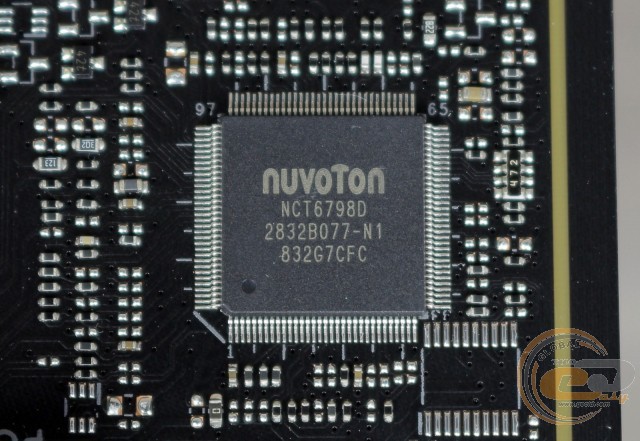

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

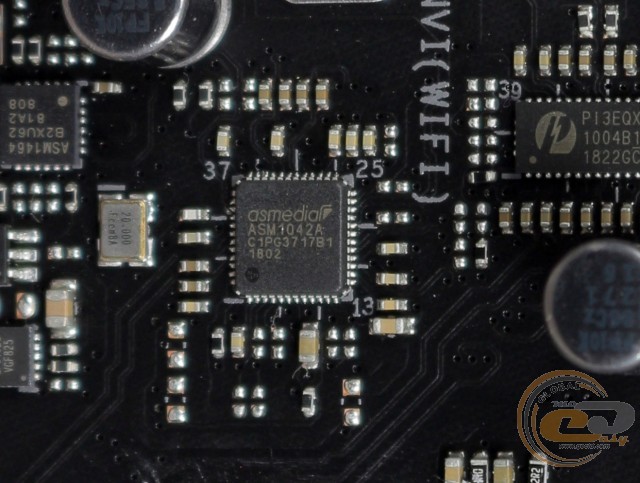

Корректная работа двух из шести портов USB 3.1 Gen 1 на интерфейсной панели обеспечена микросхемой ASMedia ASM1042A.

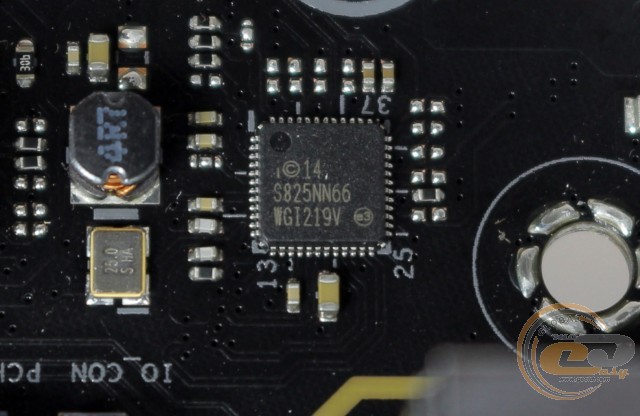

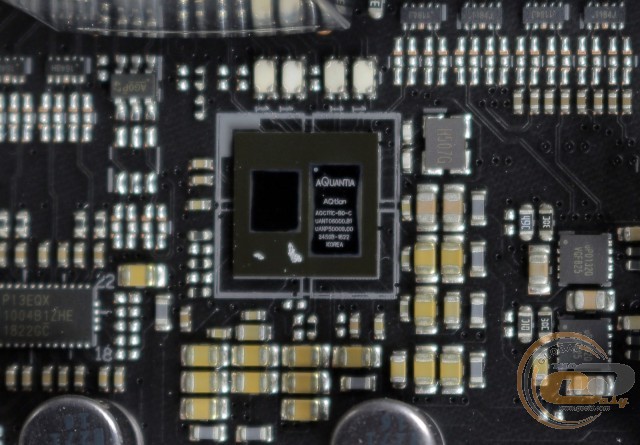

Для поддержки сетевых соединений служат два LAN-контроллера: 5-гигабитный Aquantia AQC111C и гигабитный Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

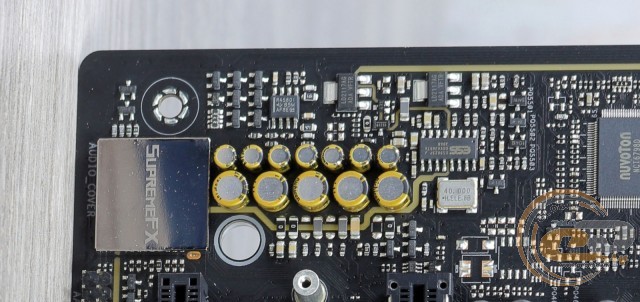

Предустановленный 7.1-канальный звуковой кодек Realtek ALC S1220 обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

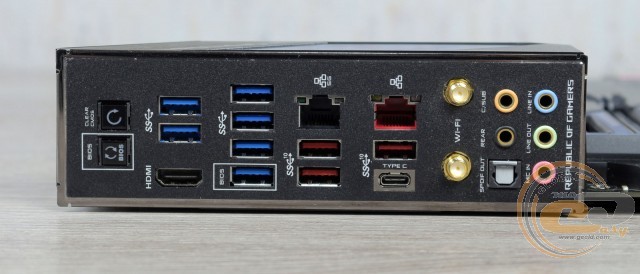

На интерфейсную панель выведены следующие элементы:

• 1 x HDMI;
• 2 x RJ45;
• 6 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 х USB 3.1 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 x Optical S/PDIF out
• 1 x кнопка «Сброс CMOS»;
• 1 x кнопка «USB BIOS Flashback».

За заглушкой интерфейсной панели находится модуль Intel Wireless-AC 9560. Он реализует поддержку стандартов 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц) и Bluetooth 5.0. Также отметим большое количество портов USB (включая четыре USB 3.1 Gen 2), удобное подключение многоканальной акустики, возможность сброса CMOS и обновления прошивки BIOS без использования процессора и ОЗУ.

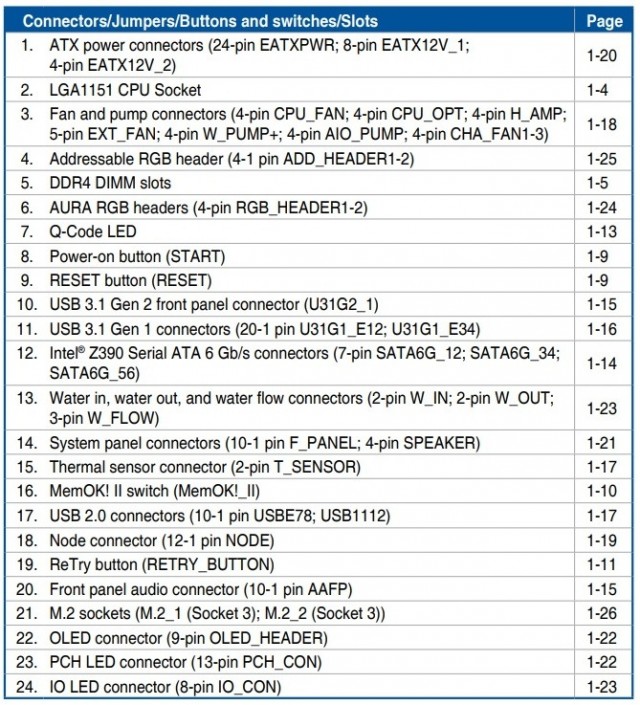

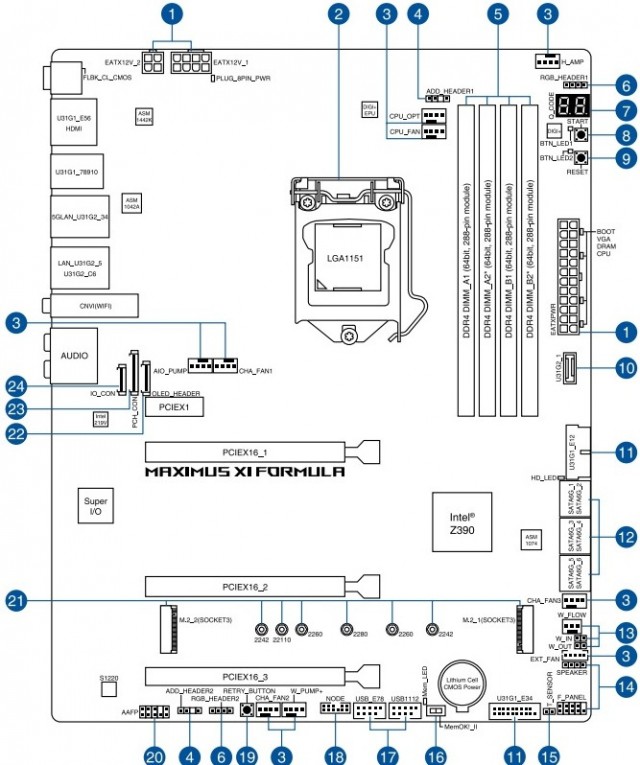

Возможности организации охлаждения внутри системного корпуса у ASUS ROG MAXIMUS XI FORMULA очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, а еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

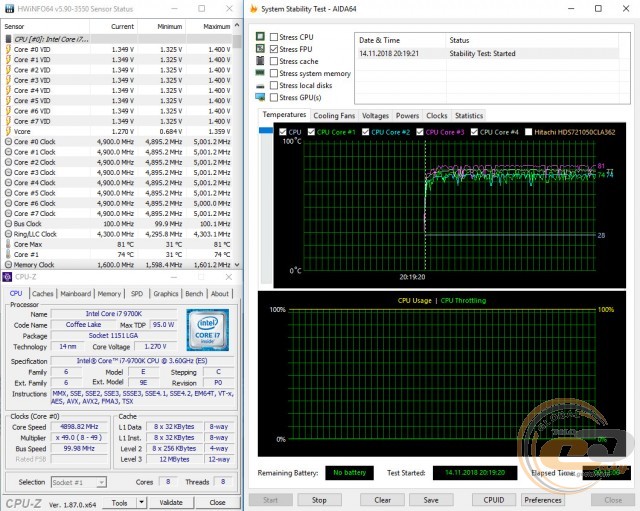

Воспользовавшись функцией автоматического разгона в режиме «GAMER OC», мы получили частоту процессора Intel Core i7-9700K на уровне 4,9 ГГц при напряжении 1,270 В. При запуске стресс-теста AIDA64 максимальная температура ядер достигала 81°С, и никаких проблем со стабильностью работы не было.

По итогам ручного разгона рабочая частота тестового процессора составила 5100 МГц при напряжении 1,234 В. Для этого в BIOS мы подняли напряжение до 1,32 В и множитель до «x51». Стресс-тест опять прошел без проблем – температура ядер не поднималась выше 80°С.

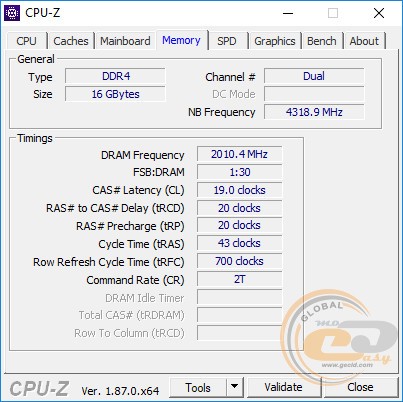

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-4000 МГц.

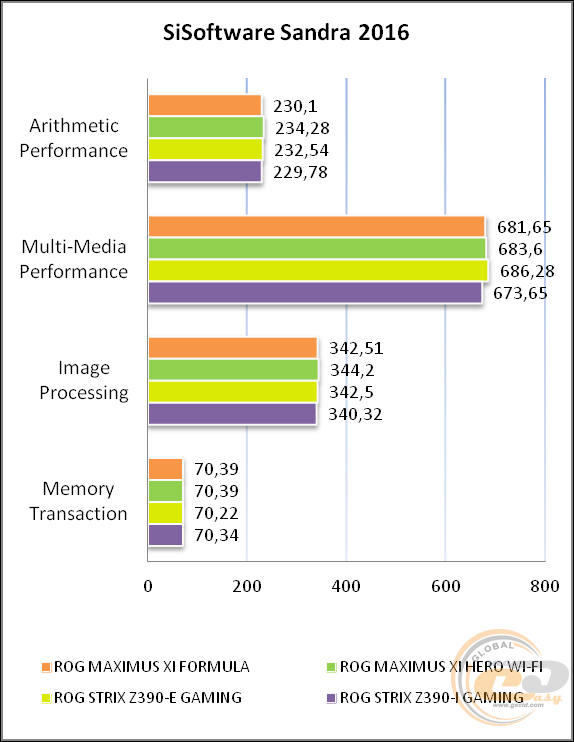

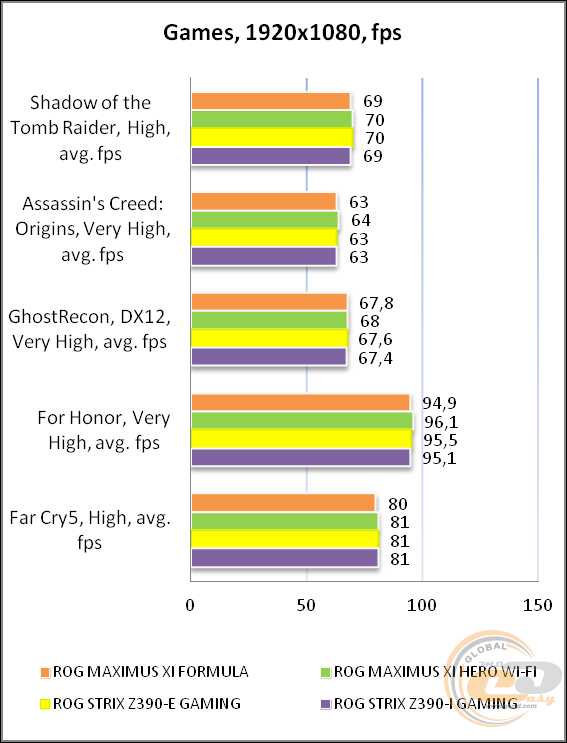

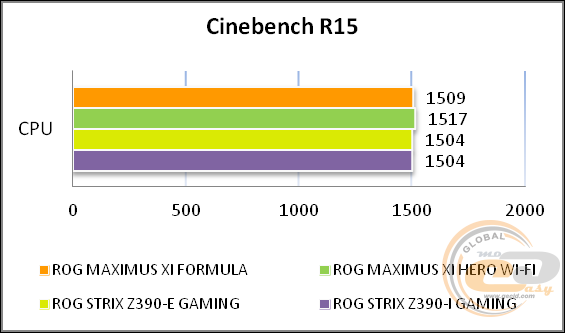

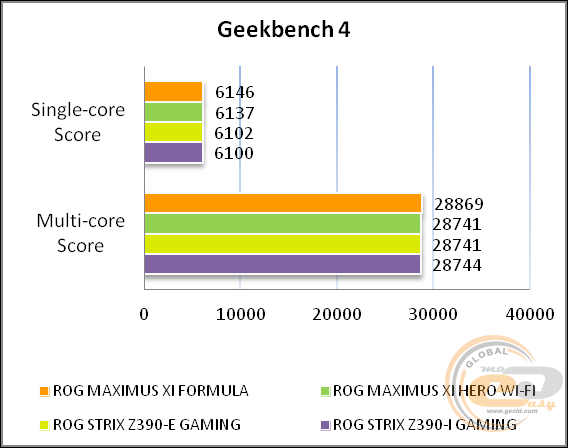

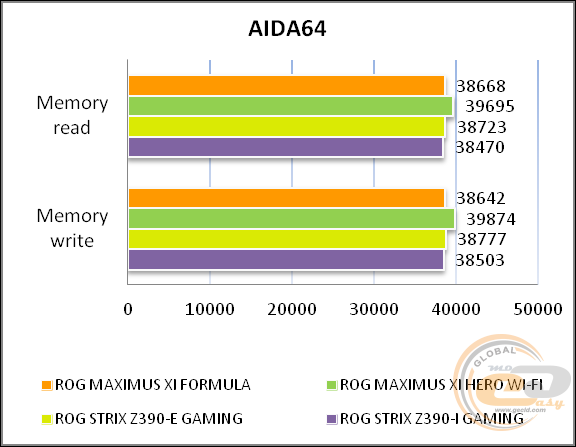

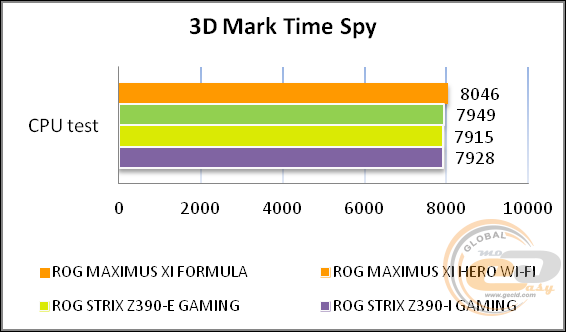

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS XI FORMULA использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно.

Выводы

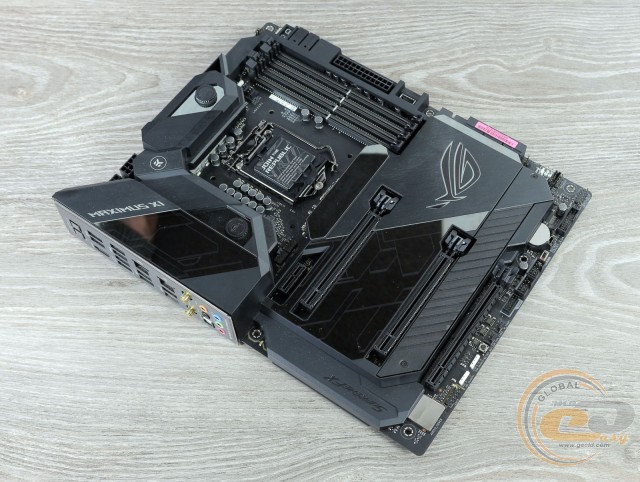

Материнская плата ASUS ROG MAXIMUS XI FORMULA является второй по старшинству моделью на чипсете Intel Z390 в топовой игровой линейке. Она предлагается по средней стоимости порядка $550, и в некоторых аспектах выглядит даже лучше, чем флагманская ASUS ROG MAXIMUS XI EXTREME.

В частности, это касается обладателей СЖО, которые смогут подключить к ее контуру радиаторы подсистемы питания ЦП для более эффективного отвода тепла. Дополнительно отметим более интересный дизайн, стандартный ATX-формат печатной платы, а также защитный кожух и опорную пластину на обратной стороне текстолита.

В плане оснащения ROG MAXIMUS XI FORMULA уступает флагману исключительно наличием слота для платы ROG DIMM.2 с парой M.2 Socket 3, а также отсутствием переключателей «RSVD», «Slow mode» и джампера «LN2».

Среди особенностей новинки выделим традиционное ограничение по одновременной работе некоторых интерфейсов, а также физическое ограничение по одновременной установке пары M.2-накопителей.

В итоге ASUS ROG MAXIMUS XI FORMULA выглядит не менее интересным решением, чем старшая ROG MAXIMUS XI EXTREME, особенно если вы уже имеете или планируете собрать собственную СВО.

Достоинства:

• усиленная 10-фазная цифровая подсистема питания;
• наличие подсветки ASUS Aura Sync;
• приятный дизайн;
• массивная опорная пластина и защитный кожух;
• поддержка интерфейсов USB 3.1 Gen 2 Type-A и Type-C;
• модуль беспроводных интерфейсов Intel Wireless-AC 9560;
• два интерфейса M.2 Socket 3 с радиатором;
• гигабитный и 5-гигабитный сетевые контроллеры с возможностью приоритизации трафика;
• слоты PCI Express x16 с усиленной конструкцией;
• поддержка оперативной памяти с частотой до 4400 МГц;
• эффективная система охлаждения с возможностью подключения к СВО;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX;
• хорошая компоновка интерфейсной панели;
• наличие дисплея LiveDash;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничения по одновременной работе некоторых интерфейсов;
• физическое ограничение по одновременной установке пары длинных M.2-накопителей.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
