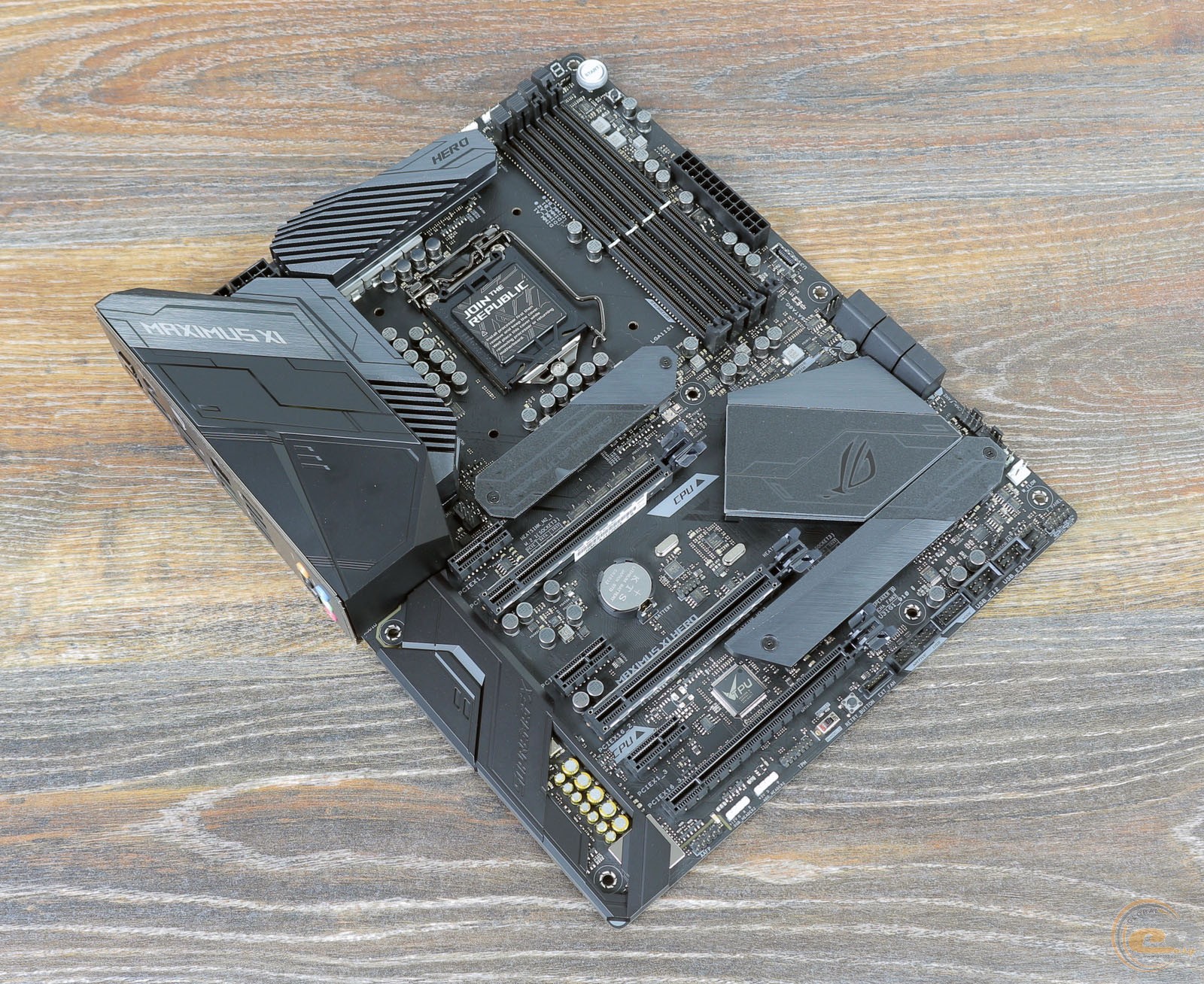

Обзор и тестирование материнской платы ASUS ROG MAXIMUS XI HERO: оптимальный выбор для топовой системы

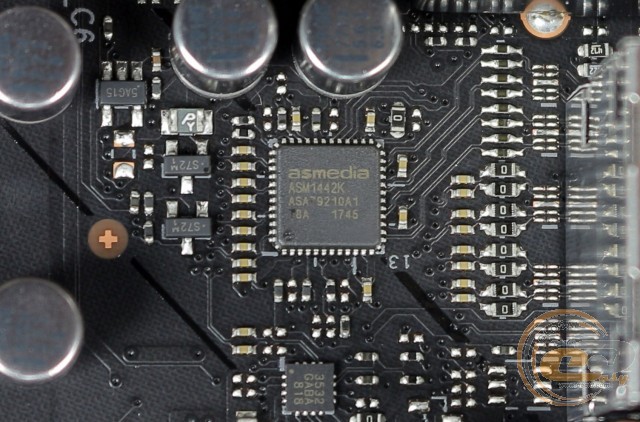

Если же вы решили воспользоваться iGPU процессора, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

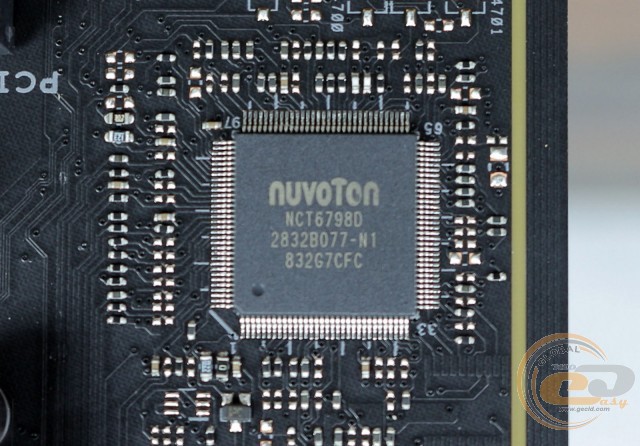

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

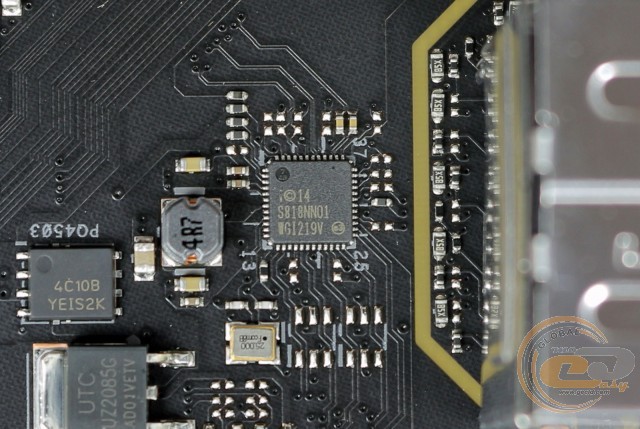

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

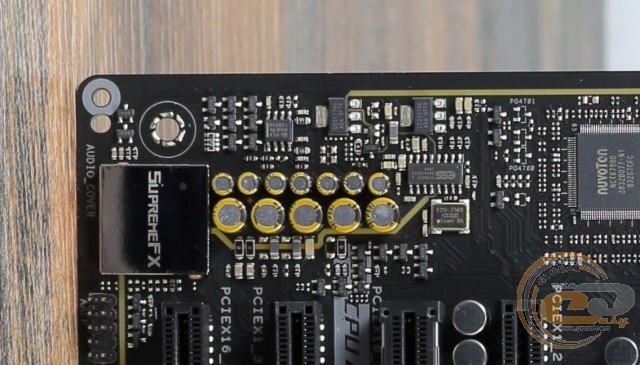

Предустановленный аудиокодек Realtek ALC S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

На интерфейсную панель тестируемой модели выведены следующие элементы:

• 1 x PS/2 Combo;
• 1 x DisplayPort;
• 1 x HDMI;
• 1 x RJ45;
• 2 x USB 2.0;
• 2 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 х USB 3.1 Gen 2;
• 5 x аудиопортов;
• 1 x Optical S/PDIF out
• 1 x кнопка «Сброс CMOS»;
• 1 x кнопка «USB BIOS Flashback».

Отметим большое количество портов USB (включая четыре USB 3.1 Gen 2), пару видеовыходов, удобное подключение многоканальной акустики, наличие возможности сброса CMOS и обновления прошивки BIOS без использования процессора и ОЗУ.

Возможности организации охлаждения внутри системного корпуса у ASUS ROG MAXIMUS XI HERO очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, а еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

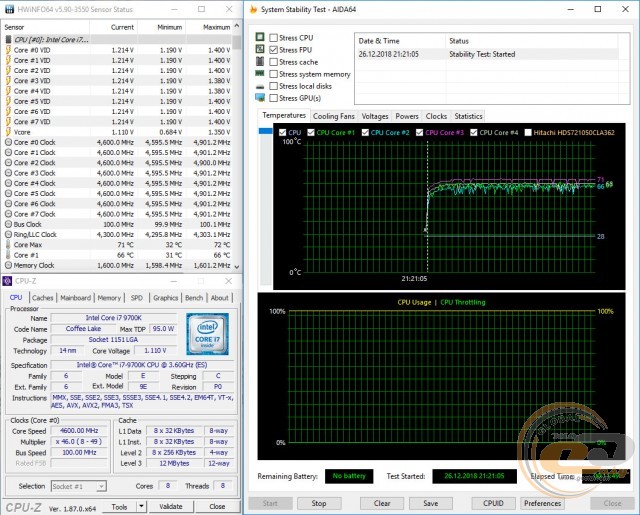

Воспользовавшись функцией автоматического разгона в режиме «GAMER OC», мы получили частоту процессора Intel Core i7-9700K на уровне 4,6 ГГц при напряжении 1,11 В. При запуске стресс-теста AIDA64 максимальная температура ядер достигала 72°С, и никаких проблем со стабильностью работы не было.

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при напряжении 1,217 В. Для этого в BIOS мы подняли напряжение до 1,30 В и множитель до «x50». Стресс-тест опять прошел без проблем – температура ядер не поднималась выше 85°С.

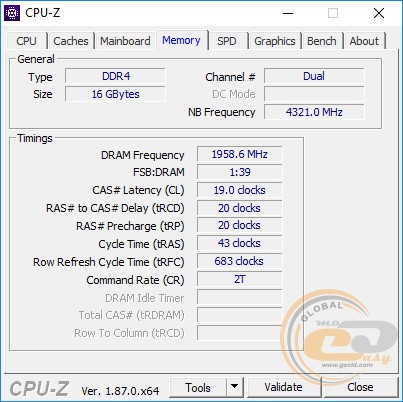

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-3900 МГц.

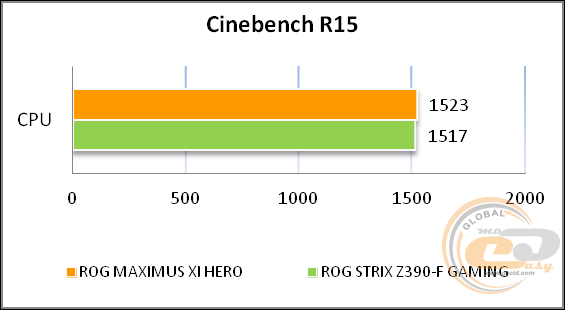

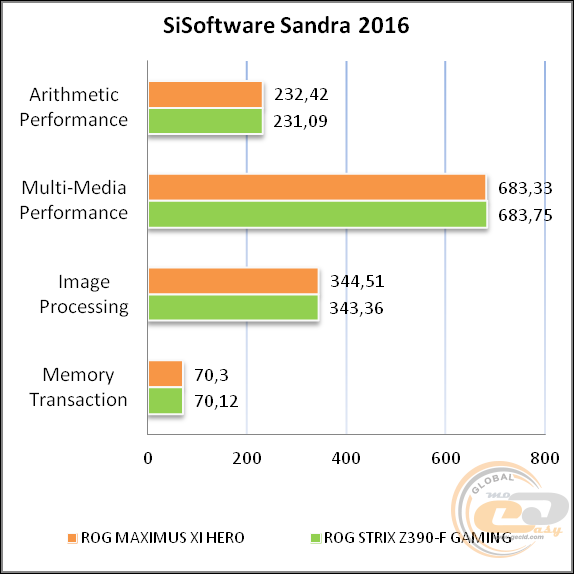

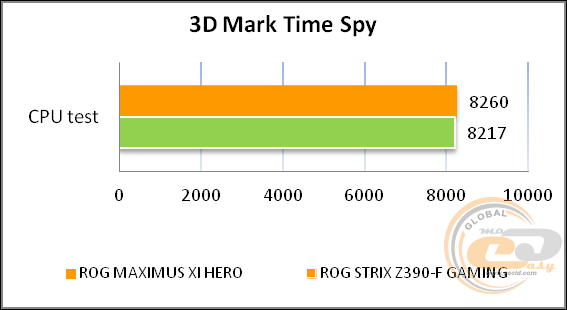

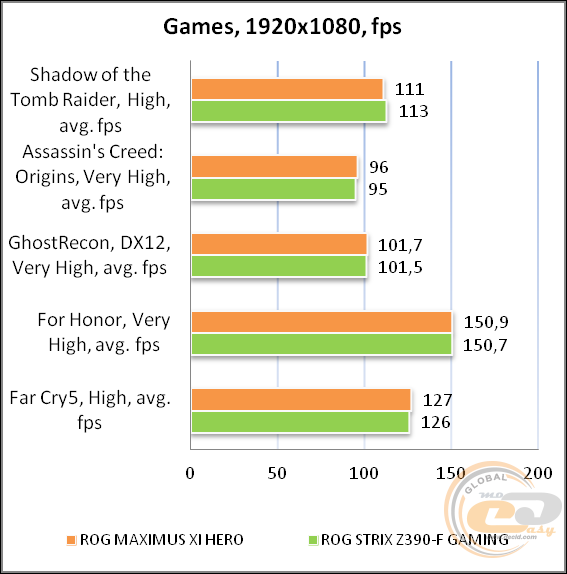

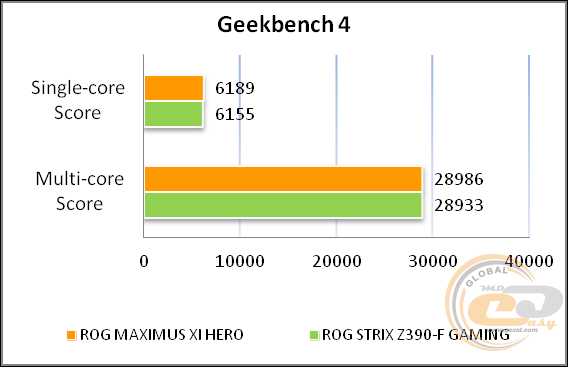

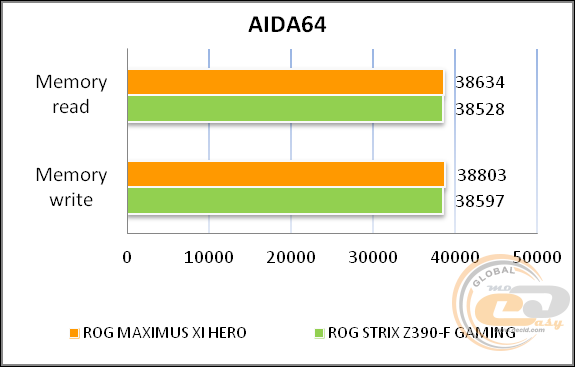

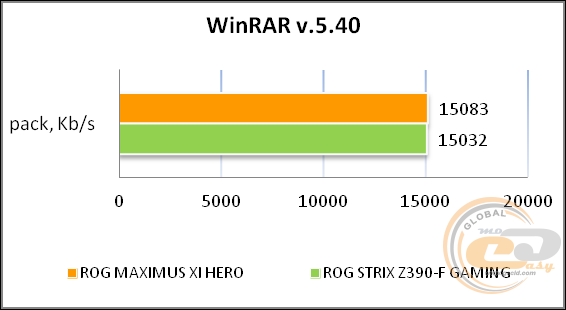

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS XI HERO использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно.

Выводы

На момент подготовки обзора материнская плата ASUS ROG MAXIMUS XI HERO в версии без модуля беспроводных интерфейсов является самым доступным предложением в линейке ROG MAXIMUS. Ее ценник стартует с отметки $330.

Несмотря на относительно доступную для своего сегмента стоимость, нельзя сказать, что производитель на чем-то экономил. Вы получите все самое необходимое и даже больше: поддержку всех интерфейсов, улучшенную звуковую подсистему флагманского уровня, LED-подсветку и колодки для светодиодных лент, возможность мониторинга работы контура СВО, гигабитный LAN-контроллер от Intel с возможностью приоритезации трафика, а также ряд управляющих элементов на поверхности платы для упрощения оверклокинга. К слову, при разгоне также пригодится дополнительный разъем питания, а продуманная система охлаждения поможет избежать проблем с перегревом цепи питания.

Не обошлось и без приятных бонусов в виде расширенного комплекта поставки, усиленных слотов для видеокарт, пары радиаторов охлаждения M.2-накопителей, предустановленной заглушки интерфейсной панели, а также стильного дизайна в темных тонах.

Среди особенностей заслуживает упоминания только ставшее традиционным ограничение по одновременной работе некоторых интерфейсов. Поэтому если вы решили порадовать себя сборкой новой системы высокого уровня с одной либо парой видеокарт, то ASUS ROG MAXIMUS XI HERO вас не разочарует и станет отличной основной для сборки системы мечты на 2019 год.

Достоинства:

• усиленная 10-фазная цифровая подсистема питания;
• наличие подсветки;
• приятный дизайн;
• поддержка USB 3.1 Gen 2 Type-A и Type-C;
• два интерфейса M.2 Socket 3 с предустановленными радиаторами;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• пара слотов PCI Express x16 с усиленной конструкцией;
• поддержка оперативной памяти с частотой до 4400 МГц;
• эффективная система охлаждения;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
