Обзор и тестирование материнской платы ROG STRIX B250I GAMING: для любителей Mini-ITX

Несмотря на появление на рынке процессоров линейки Intel Coffee Lake, модели предыдущих поколений все еще могут быть интересны благодаря более доступной стоимости не только самих CPU, но и материнских плат. Ведь согласитесь, весьма заманчиво получить в свое распоряжение флагманское устройство в своем классе по цене порядка $135.

ROG STRIX B250I GAMING

Именно таким решением является материнская плата ROG STRIX B250I GAMING для процессоров шестого и седьмого поколения для платформы Intel Socket LGA1151. Она предлагает отличную функциональность в компактном формате Mini-ITX, включая поддержку беспроводных интерфейсов. Давайте же начнем знакомство с взгляда на ее подробные характеристики.

Спецификация

Модель

ASUS ROG STRIX B250I GAMING

Чипсет

Intel B250

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)

Слоты расширения

1 x PCI Express 3.0 x16

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

4 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.1 Gen 1

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

1 х TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ROG STRIX B250I GAMING ROG STRIX B250I GAMING

Материнская плата поставляется в небольшой, но объемной коробке, оформленной преимущественно в темных тонах. Отметим отличное информационное наполнение упаковки, которое полностью отображает ключевые преимущества и технические характеристики ROG STRIX B250I GAMING.

ROG STRIX B250I GAMING

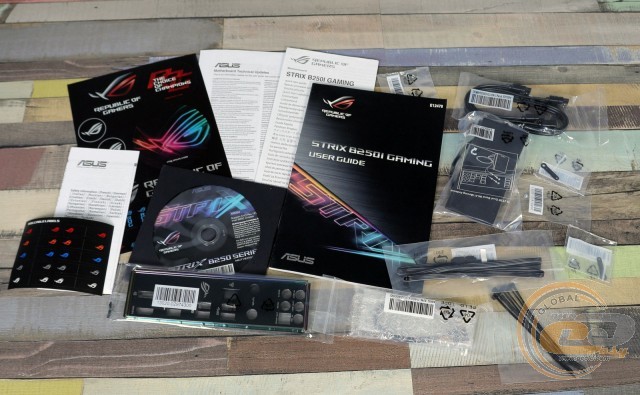

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа;
  • наборы винтиков для M.2-накопителей;
  • комплект одноразовых стяжек для кабелей;
  • набор маркировочных наклеек для кабелей;
  • удлинитель для подключения фронтальной панели;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ROG STRIX B250I GAMING

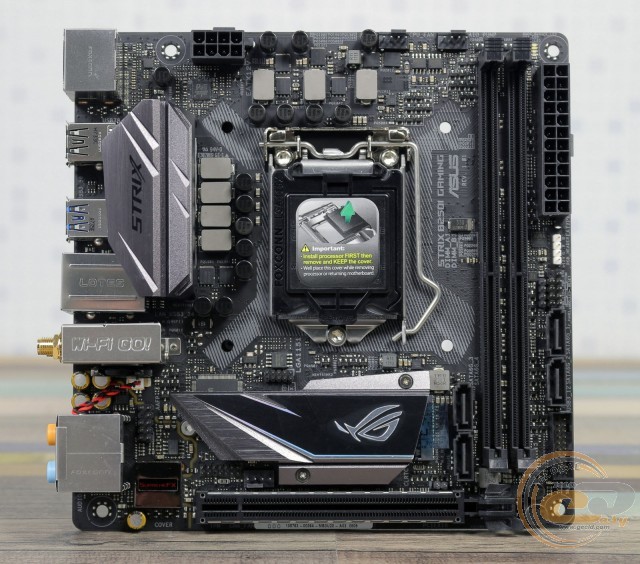

ROG STRIX B250I GAMING выполнена на печатной плате черного цвета в формате Mini-ITX (170 х 170 мм). Оформление в целом достаточно строгое, и оно наверняка понравится большинству пользователей. Компоновка всех набортных элементов в полной мере соответствует компактному форм-фактору печатной платы. Что же касается удобства, то процесс сборки прошел без каких-либо проблем.

ROG STRIX B250I GAMING

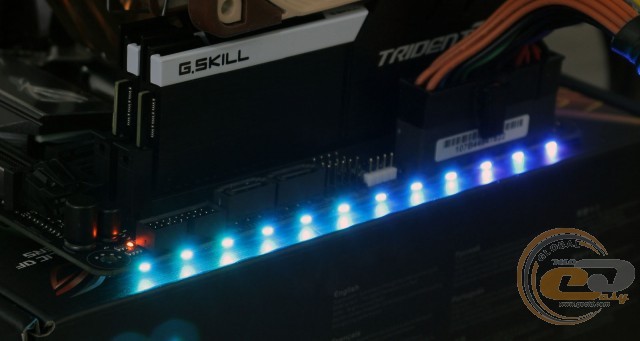

Приятным бонусом для покупателя станет система подсветки ASUS AURA Sync, которая в данном случае заключается в наличии двенадцати светодиодов по правому краю печатной платы.

ROG STRIX B250I GAMING

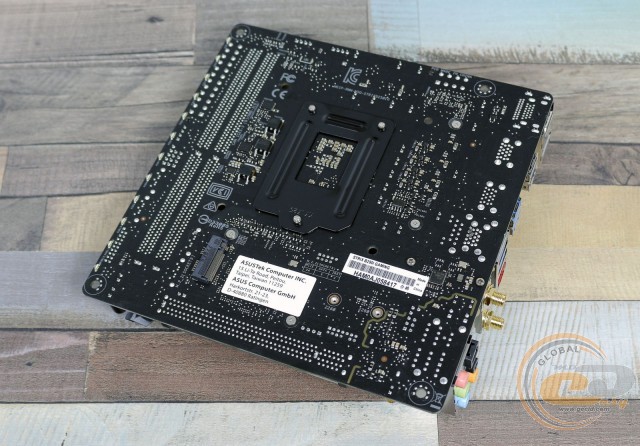

На обратной стороне, помимо опорной пластины процессорного разъема, находится один из двух слотов M.2 Socket 3, а также ряд элементов подсистемы питания процессора, поэтому при монтаже платы в корпус рекомендуем соблюдать максимальную осторожность.

ROG STRIX B250I GAMING

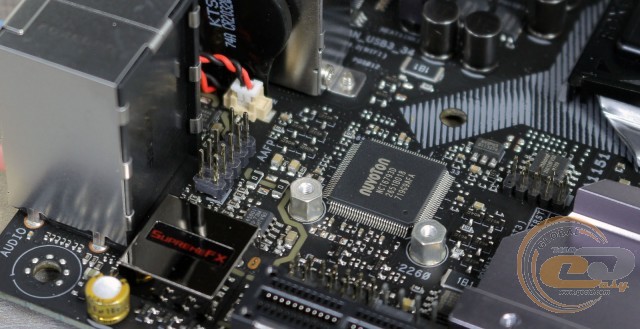

В нижнем левом углу печатной платы находится колодка подключения аудиоразъемов передней панели, порт TPM и разъем подключения системного вентилятора.

ROG STRIX B250I GAMING

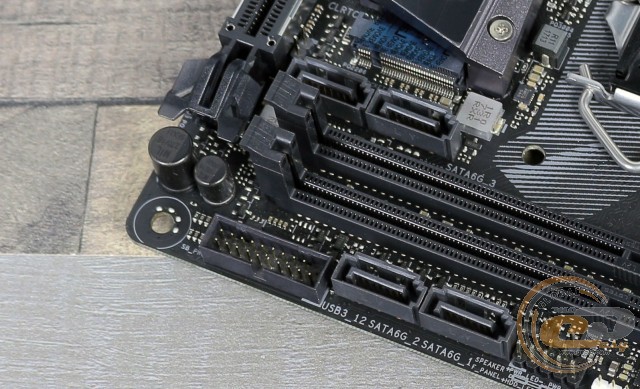

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с.

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

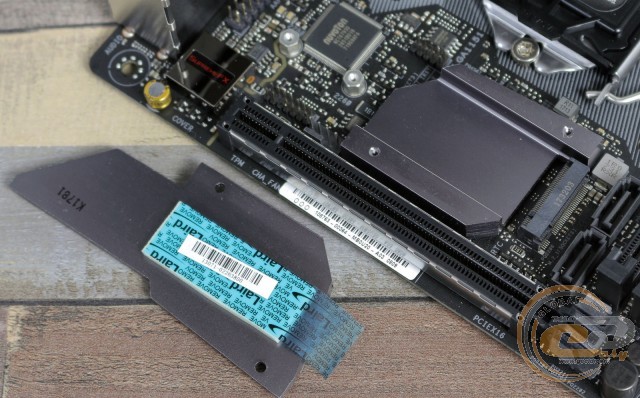

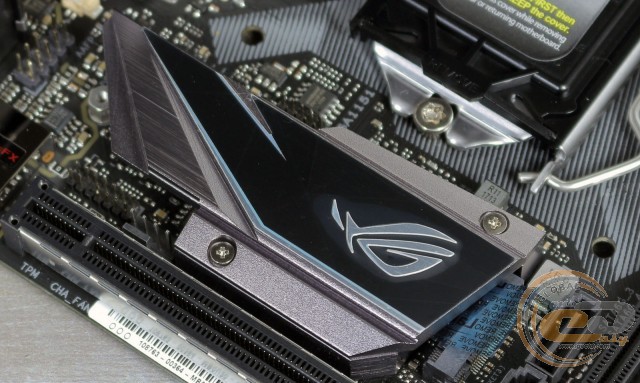

Особого внимания заслуживает оригинальная конструкция чипсетного радиатора, который состоит из двух частей. Нижняя деталь контактирует непосредственно с микросхемой Intel B250, тогда как верхняя предназначена для охлаждения накопителя M.2, для чего на ее обороте находится термоинтерфейс с защитной наклейкой.

ROG STRIX B250I GAMING

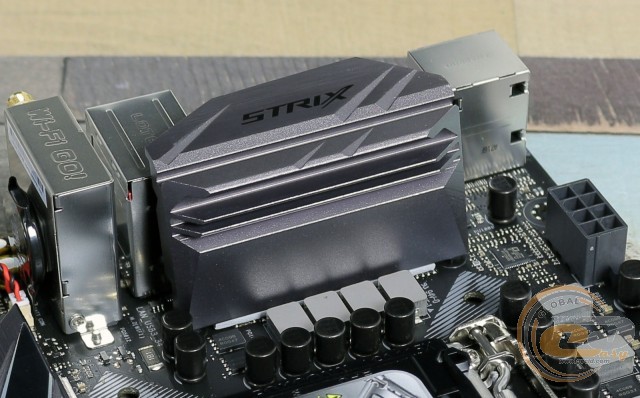

Также система охлаждения включает в себя еще один радиатор, который отводит тепло от элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41,8°C;
  • радиатор охлаждения элементов подсистемы питания – 65,6°C;
  • дроссели подсистемы питания – 71,6°C.

В данном случае забывать об активной циркуляции воздуха с помощью корпусных вентиляторов, особенно в условиях компактного корпуса, явно не стоит.

ROG STRIX B250I GAMING

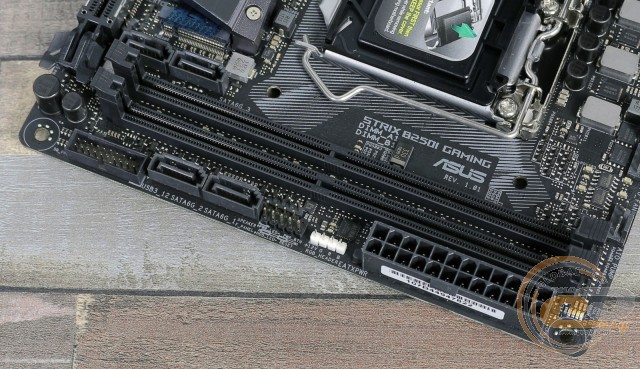

Системная плата ROG STRIX B250I GAMING оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 2400 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Дополнительно отметим колодку подключения фронтальной панели, разъем для светодиодной ленты, а также колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка шести USB 3.1 Gen 1: двух внутренних и четырех внешних.

ROG STRIX B250I GAMING

ROG STRIX B250I GAMING

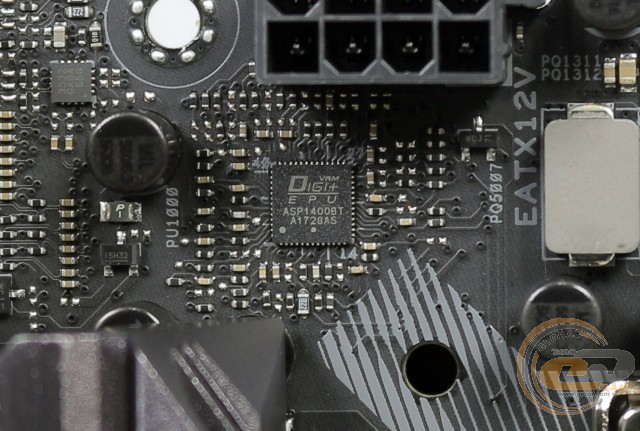

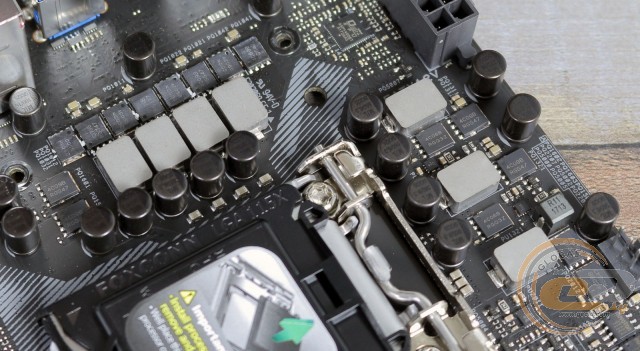

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ROG STRIX B250I GAMING

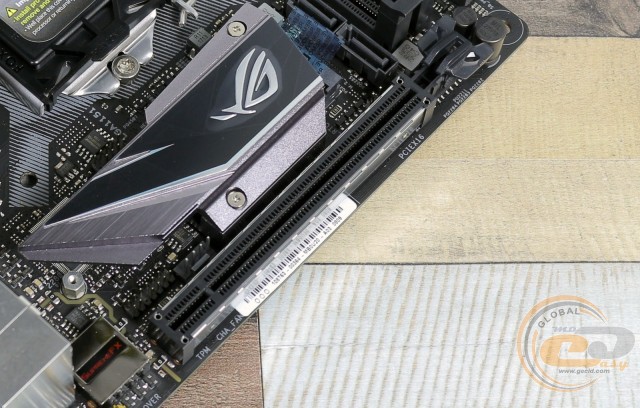

По традиции для формата Mini-ITX, возможности расширения функциональности материнской платы ROG STRIX B250I GAMING представлены только одним слотом PCI Express 3.0 x16.
