Обзор материнской платы ASUS ROG STRIX B350-I GAMING: все еще актуальна?

Летом прошлого года было представлено второе поколение процессоров AMD Ryzen вместе с сопутствующей линейкой чипсетов AMD 400-й серии. А уже совсем скоро мы увидим третье поколение как CPU, так и чипсетов для платформы Socket AM4. Тем не менее на рынке все еще остается внушительное количество материнских плат на базе набора системной логики AMD 300-й серии, которые доступны по очень приятным ценам.

ASUS ROG STRIX B350-I GAMING

Сегодня у нас на тестировании находится флагманская материнская плата компании ASUS формата Mini-ITX образца 2017 года на чипсете AMD B350ASUS ROG STRIX B350-I GAMING. Прежде чем переходить к ее обзору, напомним, что разница между AMD B450 и AMD B350 для большинства пользователей будет несущественной. Обновленный чипсет умеет лучше работать с разгоном, имеет меньшее энергопотребление и поддержку StoreMI. Итак, давайте же взглянем на характеристики тестируемой модели.

Спецификация

Модель

ASUS ROG STRIX B350-I GAMING

Чипсет

AMD B350

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega / 7-е поколение A-серии / Athlon X4

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3600 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega / x4 для AMD Athlon с графикой Radeon Vega)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 2.0 x4)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x RJ45

4 x USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B350-I GAMING ASUS ROG STRIX B350-I GAMING

Материнская плата поставляется в достаточно крупной картонной упаковке с качественной цветной полиграфией и отличным информационным наполнением. Она позволяет оценить ключевые возможности ASUS ROG STRIX B350-I GAMING и ее характеристики.

ASUS ROG STRIX B350-I GAMING

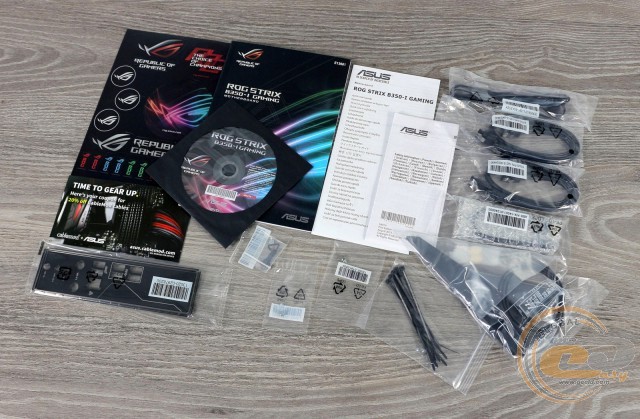

В коробке мы обнаружили следующий набор аксессуаров:

  • четыре кабеля SATA;
  • два набора винтиков для M.2-накопителей;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG STRIX B350-I GAMING

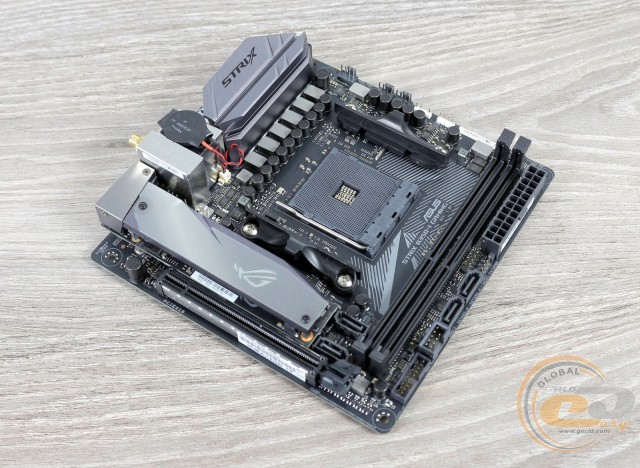

ASUS ROG STRIX B350-I GAMING выполнена на печатной плате черного цвета в формате Mini-ITX. Ее стильное и строгое оформление наверняка понравится многим пользователям. Компоновка всех набортных элементов в полной мере соответствует компактному форм-фактору печатной платы.

В плане удобства сборки системы можно придраться лишь к расположению двух из четырех портов SATA: подключать к ним накопители будет неудобно в случае установки габаритной системы охлаждения и модулей памяти с высокими радиаторами.

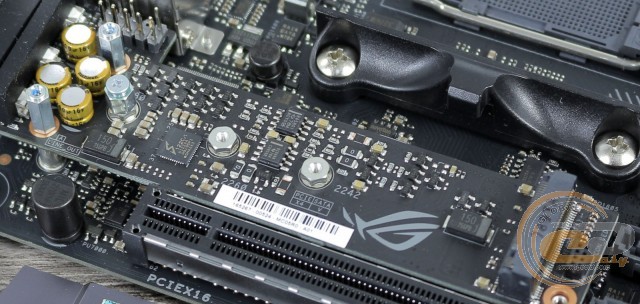

Зато порадовали DIMM-слоты с защелками с одной стороны и серебристый радиатор в нижней части. Он накрывает предустановленную комбинированную плату, на которой распаяна звуковая подсистема и один из двух слотов M.2. Под ними находится чипсетный радиатор.

ASUS ROG STRIX B350-I GAMING

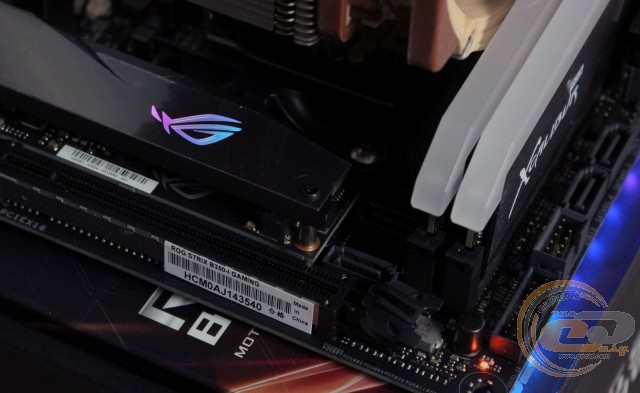

Любители иллюминации по достоинству оценят LED-подсветку. Она встроена в радиатор охлаждения M.2-накопителя и в правый край печатной платы, где распаяны двенадцать светодиодов. Ее работу можно синхронизировать с другими комплектующими и светодиодными лентами благодаря ASUS AURA Sync. К слову, ASUS ROG STRIX B350-I GAMING оснащена сразу двумя колодками для подключения светодиодных лент.

ASUS ROG STRIX B350-I GAMING

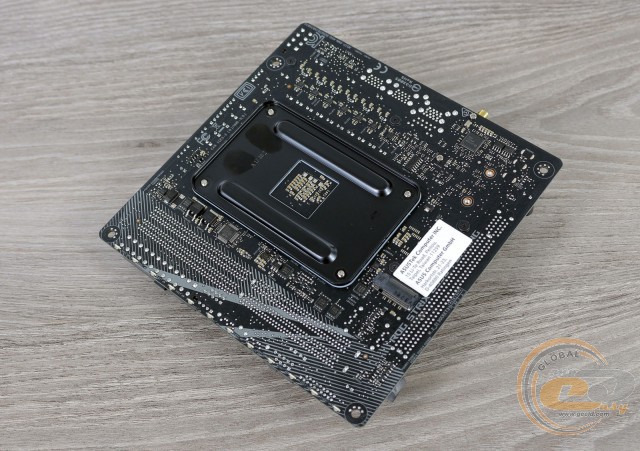

На обратной стороне печатной платы находится опорная пластина процессорного разъема, один из двух слотов M.2, сетевой контроллер и ряд элементов подсистемы питания процессора. Поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

ASUS ROG STRIX B350-I GAMING

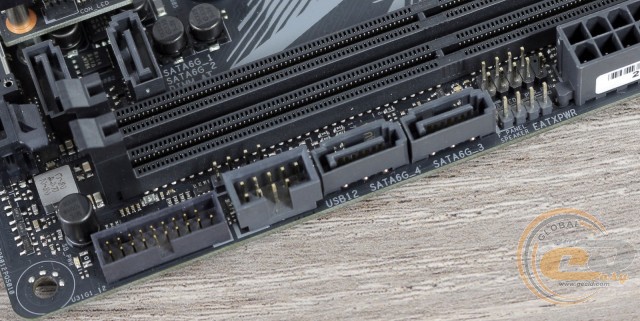

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся: джампер сброса CMOS, разъем подключения температурного датчика, колодка подключения фронтальной панели и две колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их шесть: четыре внешних и два внутренних.

ASUS ROG STRIX B350-I GAMING

ASUS ROG STRIX B350-I GAMING

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD A / AMD Athlon интерфейс M.2 на плате расширения поддерживает установку только SATA-накопителей.

ASUS ROG STRIX B350-I GAMING

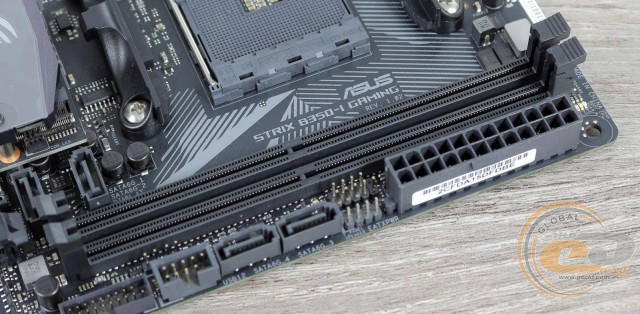

ASUS ROG STRIX B350-I GAMING оборудована двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3600 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG STRIX B350-I GAMING

ASUS ROG STRIX B350-I GAMING

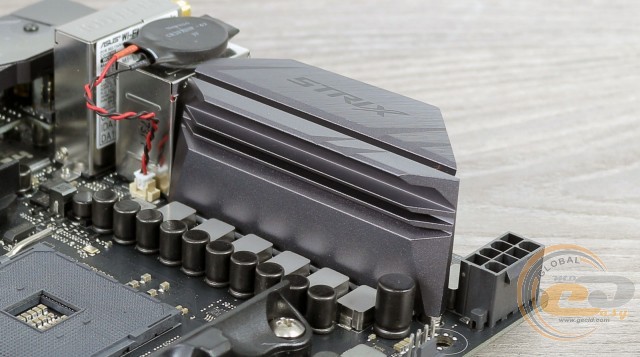

Система охлаждения состоит из двух алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 50°C (при разгоне – 52°C);
  • радиатор охлаждения элементов подсистемы питания – 46,4°C (при разгоне − 49°C);
  • дроссели подсистемы питания – 56°C (при разгоне − 60°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX B350-I GAMING

ASUS ROG STRIX B350-I GAMING

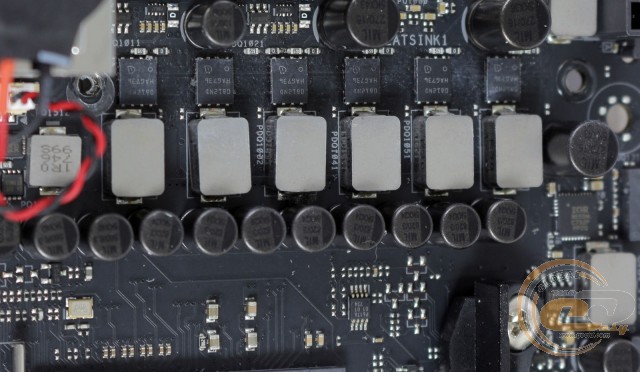

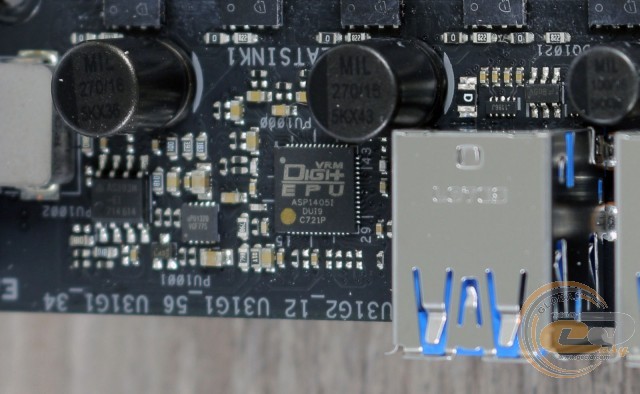

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы Infineon BSG0812ND. Преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS ROG STRIX B350-I GAMING

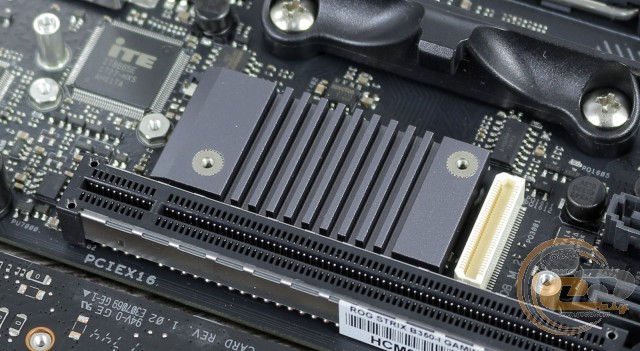

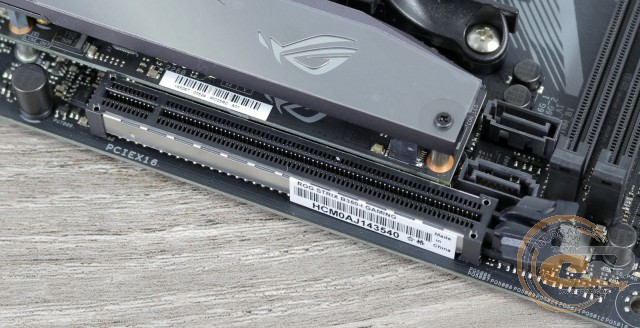

По традиции для формата Mini-ITX, возможности расширения функциональности материнской платы представлены только одним слотом PCI Express 3.0 x16, который может похвастать усиленной конструкцией.
