Обзор материнской платы ASUS ROG STRIX B360-F GAMING: гейминг без разгона

Даже если вы решили собрать современный игровой ПК на базе одного из процессоров Intel, то вовсе не обязательно, что выбор падет на модель с индексом «K». В таком случае не придется переплачивать за материнские платы на флагманском чипсете с поддержкой разгона. И для этого сценария наибольший интерес для пользователей представляют решения на Intel B360 или Intel B365.

ASUS ROG STRIX B360-F GAMING

В данном обзоре мы познакомимся с одной из таких интересных плат, которые отлично впишутся в концепцию современной и красивой игровой системы без поддержки разгона. Речь пойдет об ASUS ROG STRIX B360-F GAMING – второй по старшинству модели в ассортименте тайваньского производителя в формате ATX на Intel B360. Давайте разберемся, стоит ли она свои $145 и способна ли заинтересовать придирчивого покупателя.

Спецификация

Модель

ASUS ROG STRIX B360-F GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем вентилятора M.2 (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x DVI-D

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 2.0

2 х USB 3.1 Gen 2 Type-A

1 х USB 3.1 Gen 2 Type-C

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B360-F GAMING ASUS ROG STRIX B360-F GAMING

Материнская плата поставляется в традиционной для линейки ROG STRIX упаковке, оформленной преимущественно в темных тонах. Кроме симпатичного дизайна, она выделяется хорошим информационным наполнением.

ASUS ROG STRIX B360-F GAMING

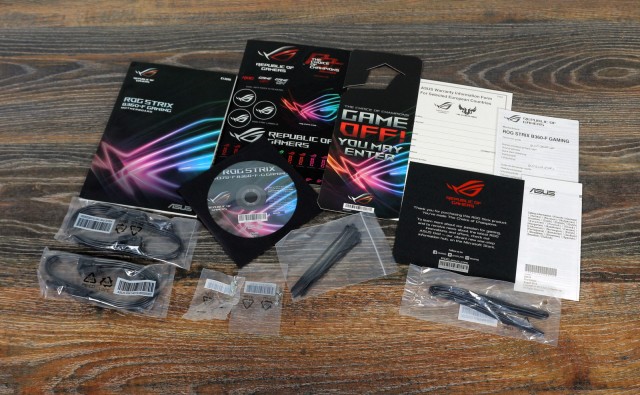

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • бумажную документацию;
  • четыре SATA-шлейфа;
  • набор наклеек;
  • комплект стяжек;
  • винтики для установки M.2-накопителей;
  • кабель подключения LED-ленты;
  • дверной хэнгер.

Дизайн и особенности платы

ASUS ROG STRIX B360-F GAMING

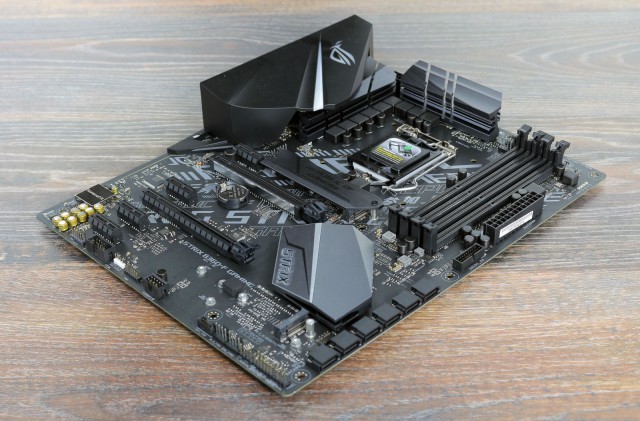

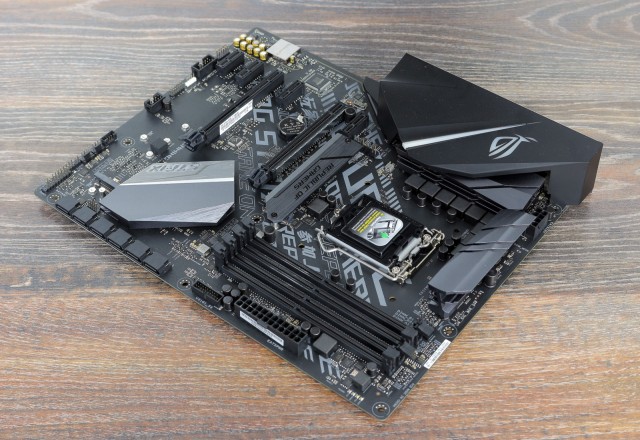

К дизайну устройств линейки ROG STRIX у нас нет никаких претензий в целом, как и к ASUS ROG STRIX B360-F GAMING в частности. Ее облик получился стильным и сдержанным. Он придется по вкусу любителям не слишком яркого оформления. Из интересных деталей выделим предустановленную заглушку интерфейсной панели, кожух над ней, усиленный слот для видеокарты и один радиатор M.2-накопителя.

ASUS ROG STRIX B360-F GAMING

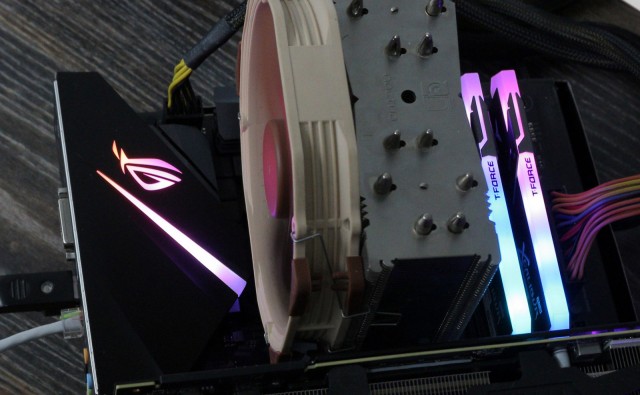

По традиции не обошлось и без LED-подсветки ASUS Aura Sync. Она заключается в светящемся кожухе над интерфейсной панелью. Иллюминацию можно синхронизировать с другими комплектующими. Также есть колодка для подключения светодиодной ленты.

ASUS ROG STRIX B360-F GAMING

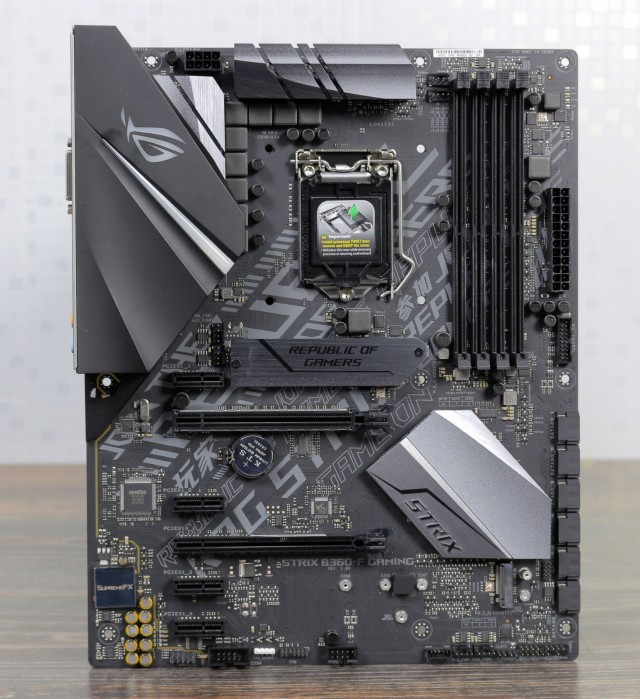

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы на основе ASUS ROG STRIX B360-F GAMING у вас не возникнет. Из приятного отметим DIMM-слоты с защелками только с одной стороны.

ASUS ROG STRIX B360-F GAMING

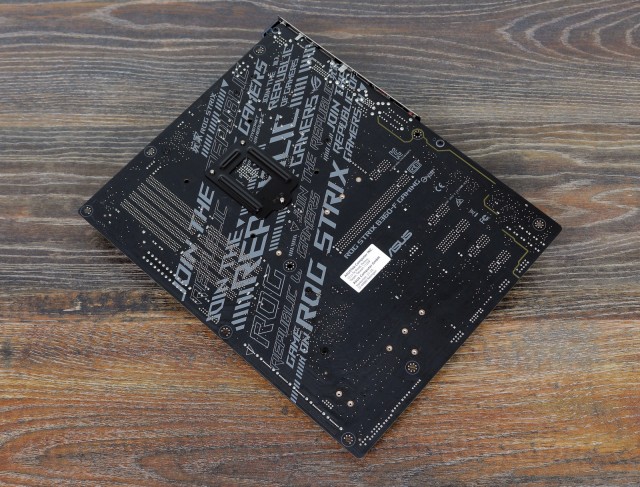

На обратной стороне печатной платы внимание привлекает опорная пластина процессорного разъема и винты крепления радиаторов системы охлаждения.

ASUS ROG STRIX B360-F GAMING

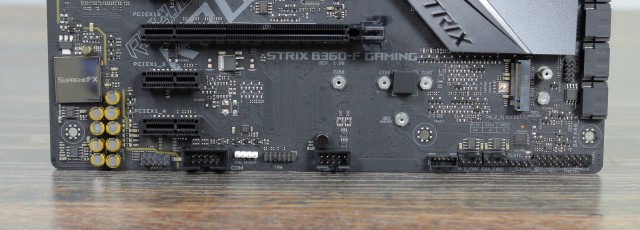

Большая часть элементов по традиции сгруппирована внизу материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порты COM и TPM, разъем светодиодной ленты, джампер сброса CMOS, а также колодку подключения фронтальной панели.

Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка двух внутренних и четырех внешних USB 2.0.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

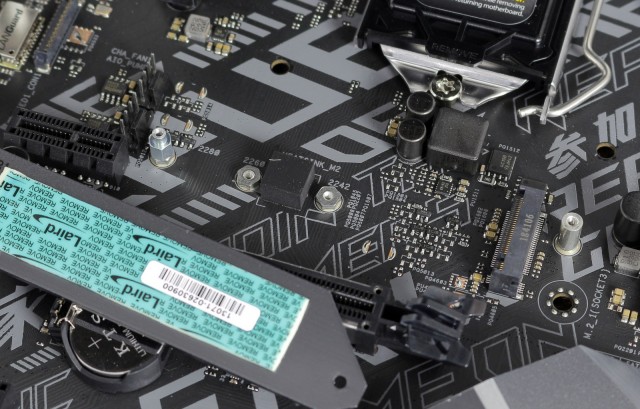

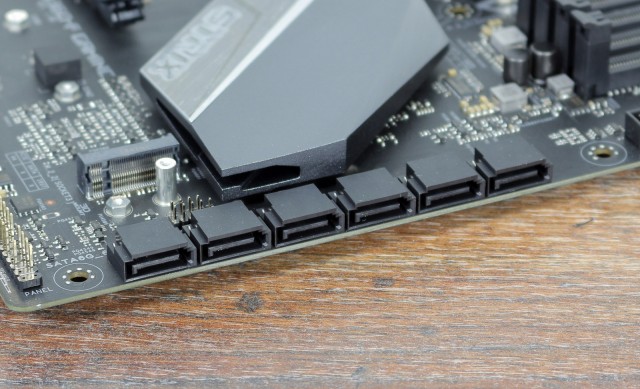

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. По традиции есть ряд ограничений по одновременной работе интерфейсов:

  • слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA6G_2») при установке SATA-накопителя;
  • слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним из слотов PCI Express 3.0 x1 (PCIEX1_4).

ASUS ROG STRIX B360-F GAMING

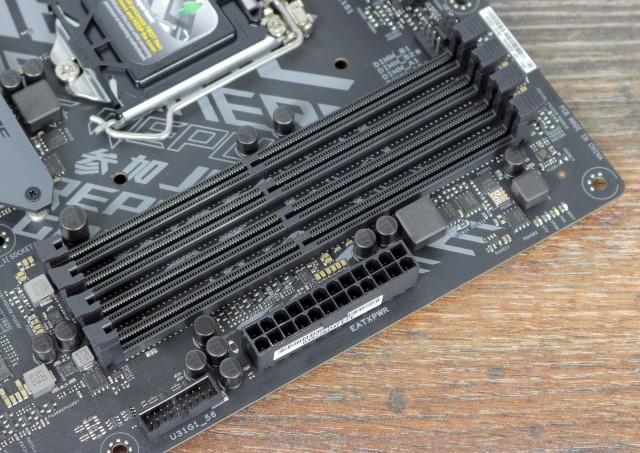

Системная плата ROG STRIX B360-F GAMING оснащена четырьмя DIMM-слотами для монтажа модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 3.1 Gen 1.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

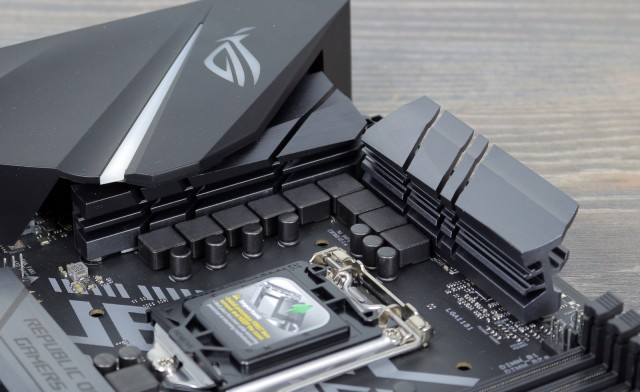

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B360, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 37°C;
  • радиатор охлаждения элементов подсистемы питания процессора –57°C;
  • дроссели – 63°C.

 Благодаря наличию радиаторов проблем с перегревом не будет. Да и отсутствие возможности разгона снижает риск перегрева. Но о хорошей вентиляции в корпусе все же забывать не следует.

ASUS ROG STRIX B360-F GAMING

ASUS ROG STRIX B360-F GAMING

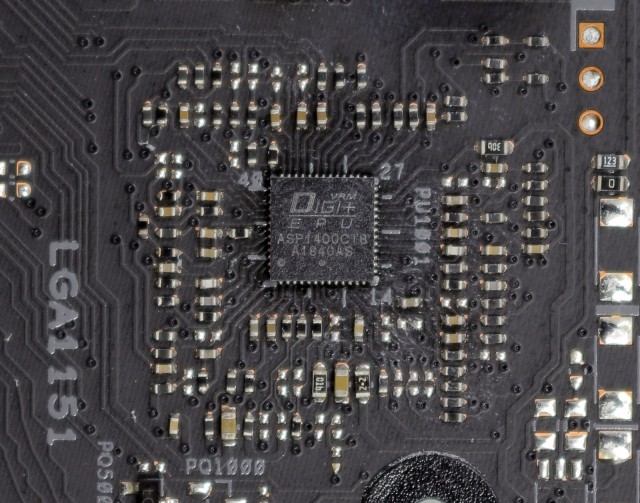

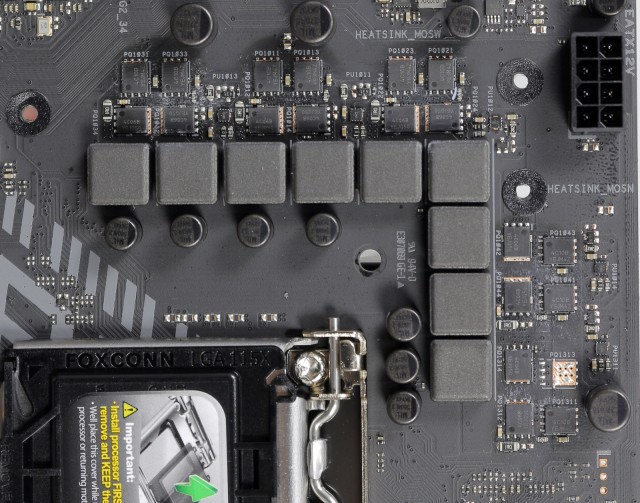

Питание процессора осуществляется по 8+1-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. В роли ШИМ-контроллера используется микросхема ASP1400CTB.

ASUS ROG STRIX B360-F GAMING

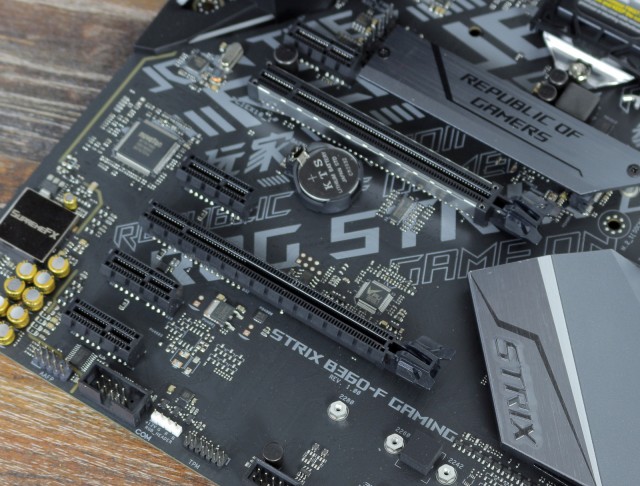

Для расширения функциональности материнской платы ASUS ROG STRIX B360-F GAMING есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Поскольку чипсет Intel B360 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем. Пропускная способность второго ограничена четырьмя чипсетными линиями. У вас есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

Также присутствует ограничение по одновременному использованию слотов расширения: слот PCI Express 3.0 x16 (х4) делит пропускную способность с двумя PCI Express 3.0 x1 («PCIe x1_1» и «PCIe x1_2»), и по умолчанию он работает в режиме x2.
