Обзор материнской платы ASUS ROG STRIX B360-I GAMING: для ценителей Mini-ITX

Не единым форматом ATX живет рынок материнских плат, хотя Mini-ITX в последнее время получает не так уж и много внимания со стороны производителей. К примеру, на достаточно популярном чипсете Intel B360 в продаже без особых проблем можно найти только четыре модели. И только две из них можно отнести к решениям высокого уровня.

ASUS ROG STRIX B360-I GAMING

Сегодня познакомимся с одной из них – ASUS ROG STRIX B360-I GAMING. Она предлагает практически максимальные для своего формата возможности по оснащению, поэтому заинтересует любителей компактных систем высокого уровня. По традиции начнем знакомство с изучения подробных характеристик.

Спецификация

Модель

ASUS ROG STRIX B360-I GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

4 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-A

1 х USB 3.1 Gen 1 Type-С

2 x USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B360-I GAMING ASUS ROG STRIX B360-I GAMING

Материнская плата поставляется в традиционной для линейки ROG STRIX упаковке, оформленной преимущественно в темных тонах. Она отличается хорошим информационным наполнением, с указанием ключевых характеристик и особенностей.

ASUS ROG STRIX B360-I GAMING

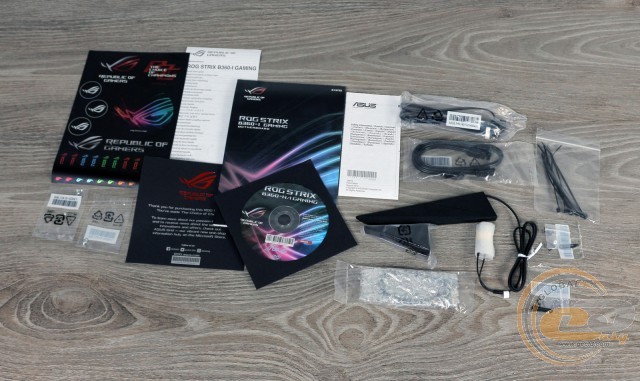

В коробке мы обнаружили следующий набор аксессуаров:

  • два кабеля SATA;
  • два набора винтиков для M.2-накопителей;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG STRIX B360-I GAMING

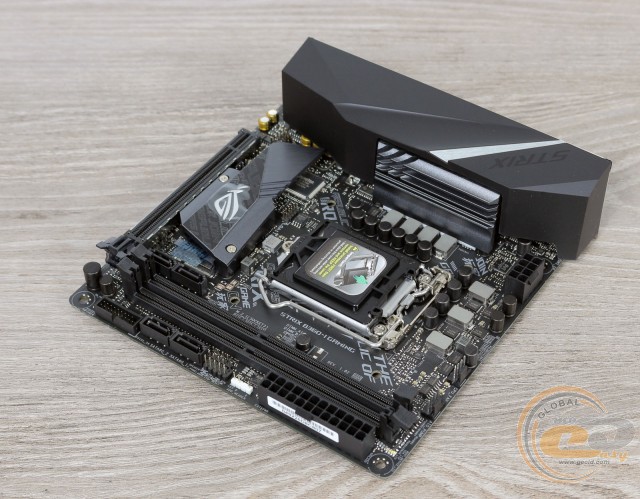

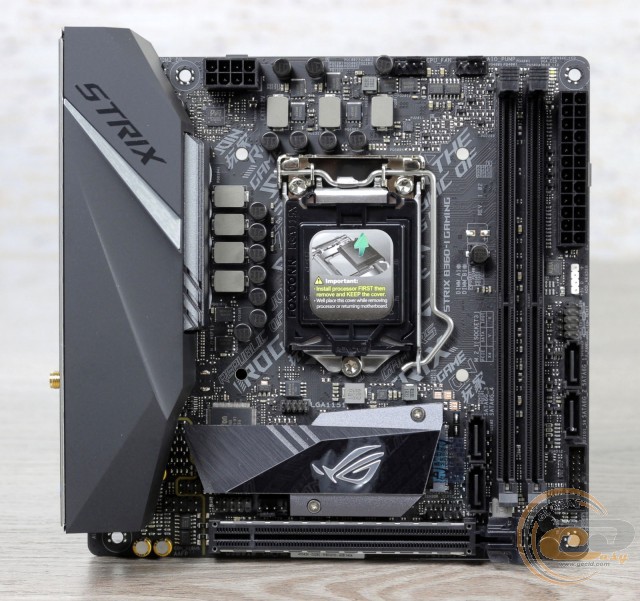

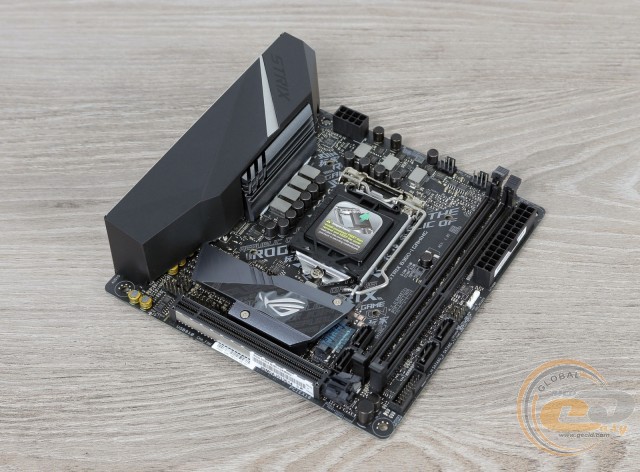

ASUS ROG STRIX B360-I GAMING выполнена в духе всех последних фирменных решений формата Mini-ITX: черная печатная плата украшена надписями на разных языках, а над интерфейсной панелью находится защитный кожух. В целом дизайн получился строгим и стильным.

ASUS ROG STRIX B360-I GAMING

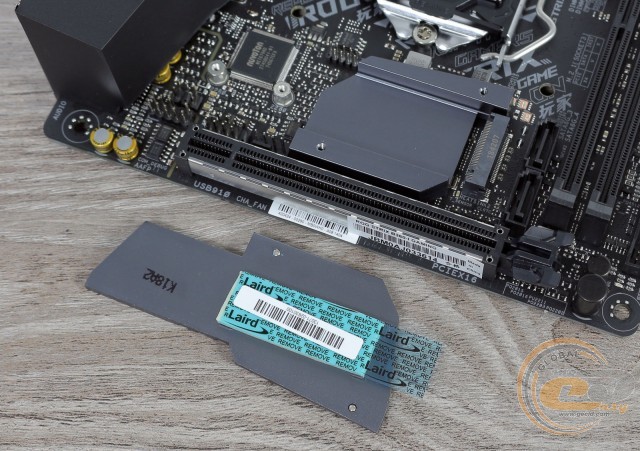

Из интересных особенностей в глаза сразу бросается характерная для всех фирменных решений формата Mini-ITX конструкция в нижней части печатной платы. Она включает в себя чипсетный радиатор и радиатор M.2-накопителя.

ASUS ROG STRIX B360-I GAMING

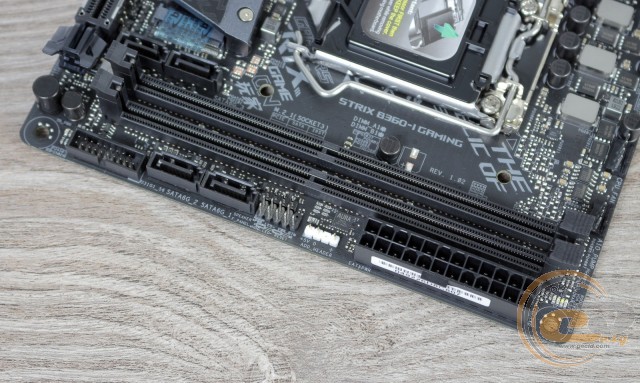

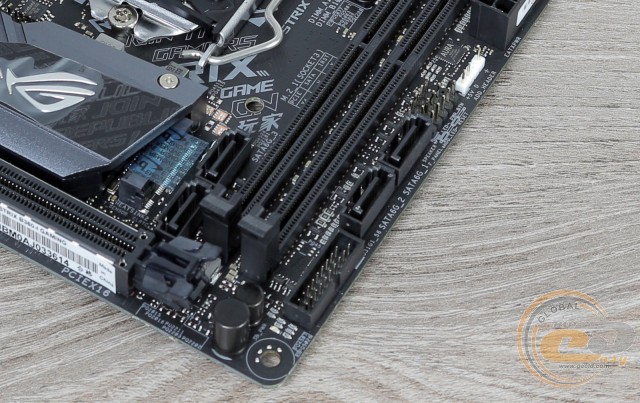

Слабым местом в дизайне является расположение двух портов SATA между DIMM-слотами и разъемом PCI Express x16. Доступ к ним не очень удобен после установки габаритного кулера, видеокарты и модулей памяти. В остальном никаких замечаний нет. Порадовало использование DIMM-слотов с защелками только с одной стороны.

ASUS ROG STRIX B360-I GAMING

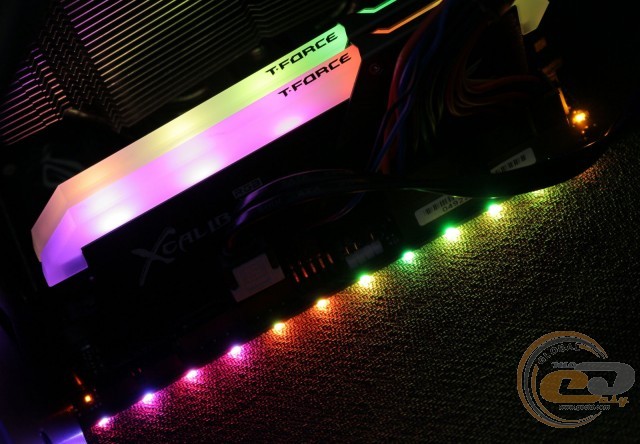

LED-подсветкой оснащен только правый край печатной платы. Здесь распаяны двенадцать светодиодов. Также отметим наличие пары колодок для подключения светодиодных лент.

ASUS ROG STRIX B360-I GAMING

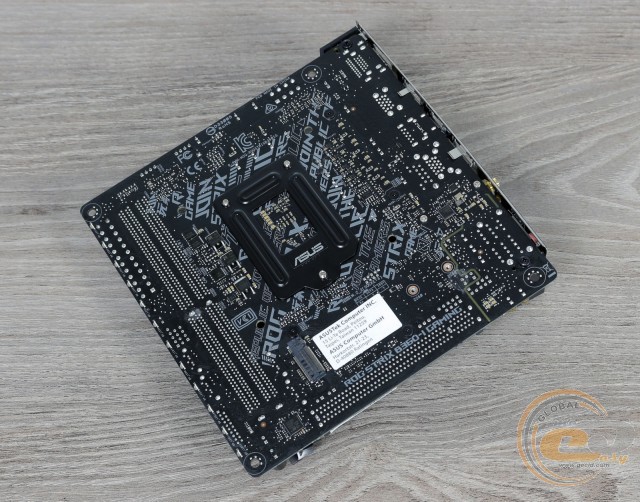

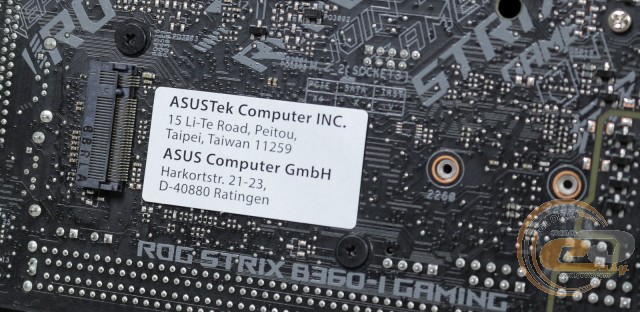

На обратной стороне печатной платы, помимо опорной пластины процессорного разъема, находится второй слот M.2 Socket 3, сетевой контроллер и ряд элементов подсистемы питания процессора. Поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

ASUS ROG STRIX B360-I GAMING

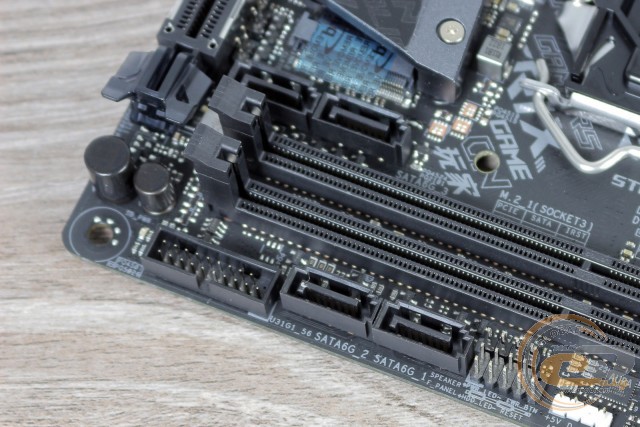

Часть разъемов сосредоточена на правой стороне печатной платы. Тут находятся следующие элементы: колодка подключения фронтальной панели, разъем для светодиодной ленты и колодка для выносной панели с портами USB 3.1 Gen 1.

Всего на плате силами чипсета реализована поддержка двух внутренних и двух внешних портов USB 3.1 Gen 1. Что же касается USB 2.0, то их четыре: по два внешних и внутренних. Также не стоит забывать о паре высокоскоростных USB 3.1 Gen 2 на интерфейсной панели.

ASUS ROG STRIX B360-I GAMING

В нижнем левом углу печатной платы приютились следующие элементы: колодка подключения аудиоразъемов передней панели, колодка активации портов USB 2.0, разъем температурного датчика и джампер сброса CMOS.

ASUS ROG STRIX B360-I GAMING

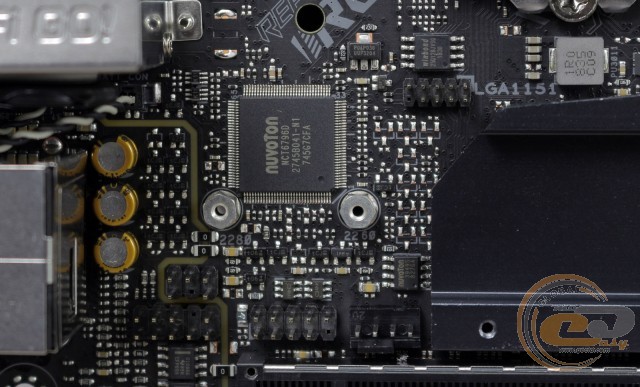

ASUS ROG STRIX B360-I GAMING

Возможности организации дисковой подсистемы представлены двумя упомянутыми выше интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с.

ASUS ROG STRIX B360-I GAMING

Системная плата ASUS ROG STRIX B360-I GAMING оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Их максимальная частота может достигать 2666 МГц. Объем не должен превышать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG STRIX B360-I GAMING

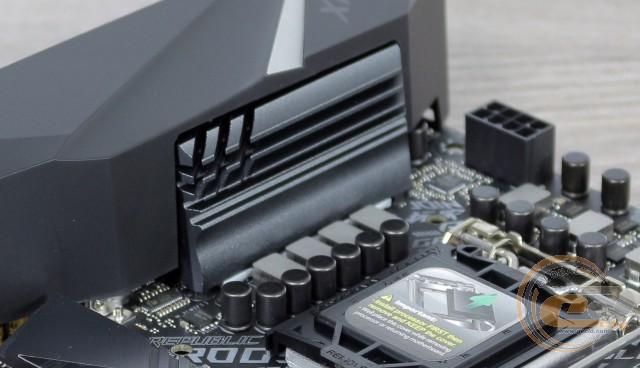

Система охлаждения включает в себя два радиатора: один отводит тепло от чипсета, а второй – от элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40°C;
  • радиатор охлаждения элементов подсистемы питания – 56°С;
  • дроссели подсистемы питания – 53,2°C.

Полученные результаты явно указывают на высокую эффективность системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX B360-I GAMING

ASUS ROG STRIX B360-I GAMING

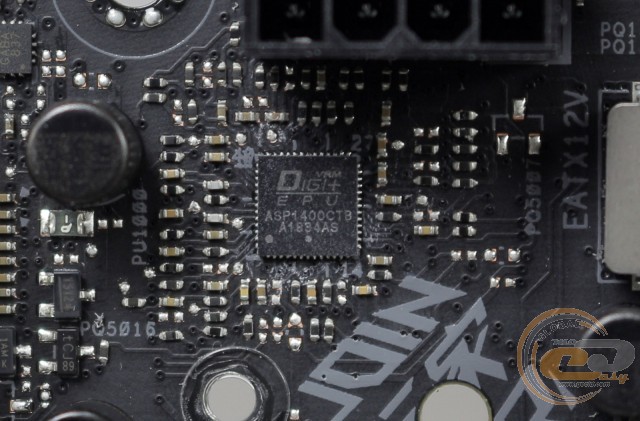

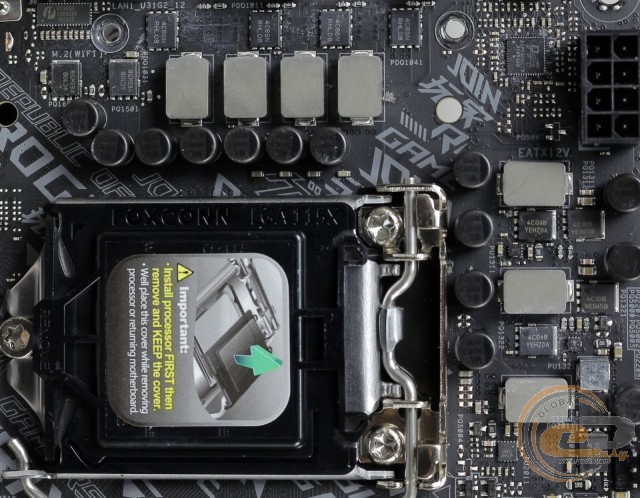

Питание процессора осуществляется по 4+3-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. В роли ШИМ-контроллера используется микросхема ASP1400CTB.

ASUS ROG STRIX B360-I GAMING

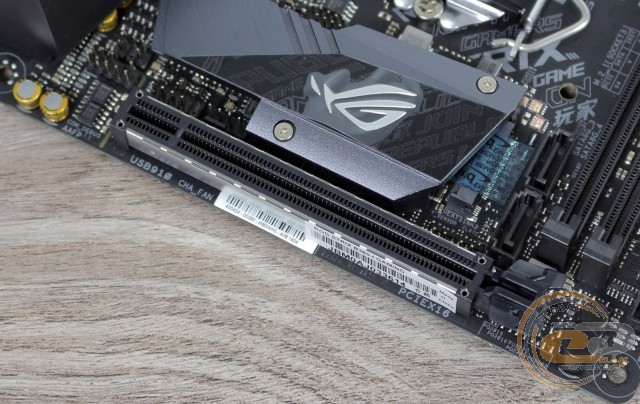

По традиции для формата Mini-ITX возможности расширения функциональности материнской платы ASUS ROG STRIX B360-I GAMING представлены только одним слотом PCI Express 3.0 x16. Он использует усиленную конструкцию, поэтому не боится массивных видеокарт.
