Обзор материнской платы ASUS ROG STRIX B450-E GAMING: флагман на AMD B450

Не секрет, что флагманской линейкой материнских плат компании ASUS для платформы Socket LGA1151 является серия ROG MAXIMUS, а для Socket AM4 – ROG CROSSHAIR. Обе они включают в себя устройства исключительно на топовых чипсетах, поэтому роль флагманов на AMD B450 и Intel H370 отведена для линейки ROG STRIX.

ASUS ROG STRIX B450-E GAMING

Сегодня мы решили познакомить вас с текущим топовым решением именно на AMD B450. Речь пойдет о материнской плате ASUS ROG STRIX B450-E GAMING. Она является самой дорогой ATX-моделью в этой серии, предлагая практически максимальное оснащение и функциональность. Многим она наверняка придется по душе, но стоит ли тратить на ее покупку порядка $200?

Спецификация

Модель

ASUS ROG STRIX B450-E GAMING

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3533 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 или x8/x4 для AMD Ryzen, x8+x0 для AMD Ryzen с графикой Radeon Vega / AMD Athlon)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

3 x USB 3.1 Gen 1 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B450-E GAMING ASUS ROG STRIX B450-E GAMING

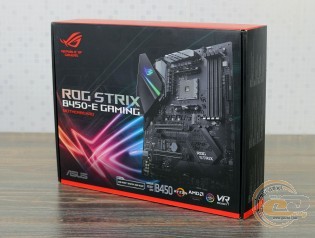

Материнская плата поставляется в привычной картонной коробке с хорошим информационным наполнением. На ее сторонах можно найти ключевые особенности и технические характеристики продукта.

ASUS ROG STRIX B450-E GAMING

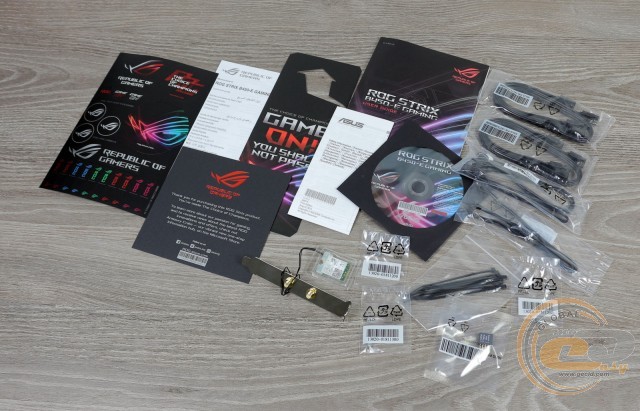

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • четыре SATA-шлейфа;
  • набор маркировочных наклеек для кабелей;
  • антенну беспроводных интерфейсов;
  • температурный датчик;
  • набор винтов для крепления M.2-накопителей;
  • модуль беспроводных интерфейсов;
  • пару кабелей для подключения светодиодных лент.

Дизайн и особенности платы

ASUS ROG STRIX B450-E GAMING

Перед нами типичный представитель серии ROG STRIX нового образца. Ключевой изюминкой дизайна являются надписи на плате. Из приятных мелочей отметим кожух и предустановленную заглушку интерфейсной панели, радиатор для M.2-накопителя, а также DIMM-слоты с защелками только с одной стороны.

ASUS ROG STRIX B450-E GAMING

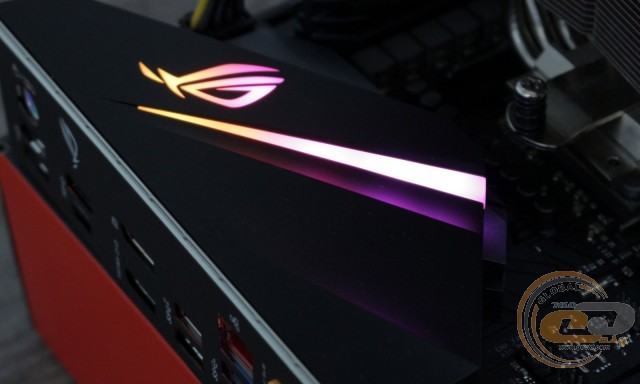

Не обошлось и без LED-подсветки. Ее получил лишь кожух над интерфейсной панелью. Но присутствует сразу три колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

ASUS ROG STRIX B450-E GAMING

Что же касается компоновки набортных элементов, то она выполнена на высшем уровне и никаких проблем со сборкой системы на основе ASUS ROG STRIX B450-E GAMING у вас не возникнет.

ASUS ROG STRIX B450-E GAMING

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема, винты крепления радиаторов, а также дополнительный низкопрофильный радиатор охлаждения элементов подсистемы питания, не уместившихся на лицевой стороне.

ASUS ROG STRIX B450-E GAMING

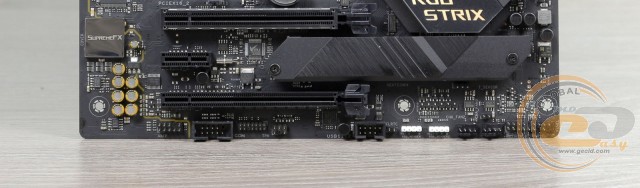

В нижней части устройства расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, джампер для сброса CMOS, разъемы подключения светодиодных лент и температурного датчика, а также колодка подключения фронтальной панели. Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате реализована поддержка двух внутренних и двух внешних USB 2.0.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

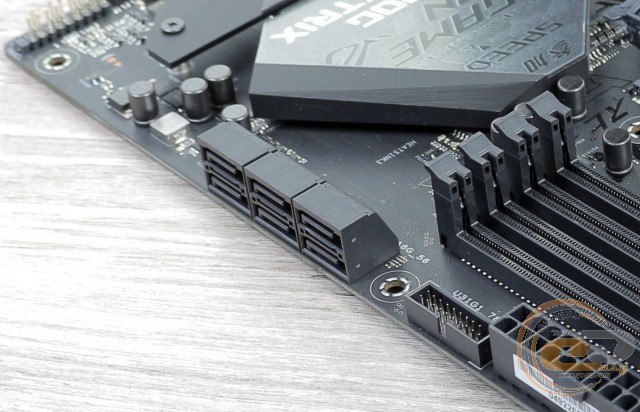

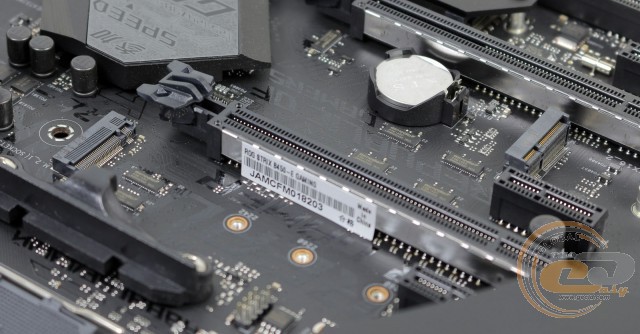

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. По традиции есть несколько ограничений по одновременному использованию некоторых интерфейсов:

  • верхний слот M.2 Socket 3 («M.2_1») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») при установке M.2-накопителя;
  • верхний разъем PCI Express 3.0 x16 («PCIe x16_1») работает в режиме x8 в случае установки накопителя в нижний слот M.2 Socket 3 («M.2_2»).

ASUS ROG STRIX B450-E GAMING

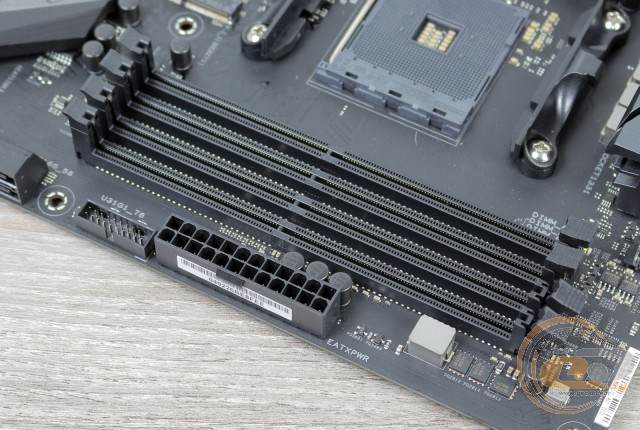

Системная плата ASUS ROG STRIX B450-E GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3533 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку подключения выносной панели с USB 3.1 Gen 1. Всего на плате при помощи чипсета реализована поддержка шести USB 3.1 Gen 1: двух внутренних и четырех внешних.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

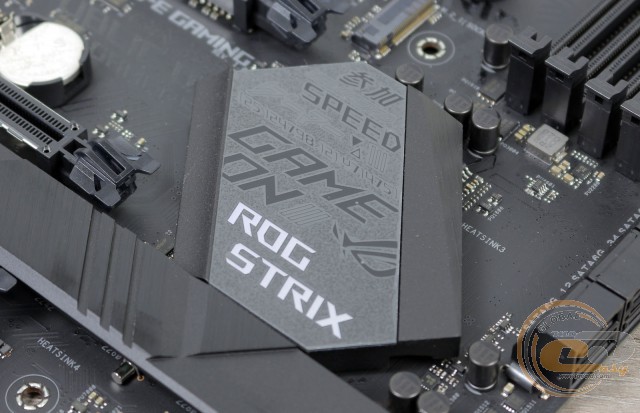

Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,5°C (при разгоне – 37,3°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 44,1°C (при разгоне – 48,1°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 46,4°C (при разгоне − 52°C);
  • дроссели подсистемы питания – 48,1°C (при разгоне – 54,6°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX B450-E GAMING

ASUS ROG STRIX B450-E GAMING

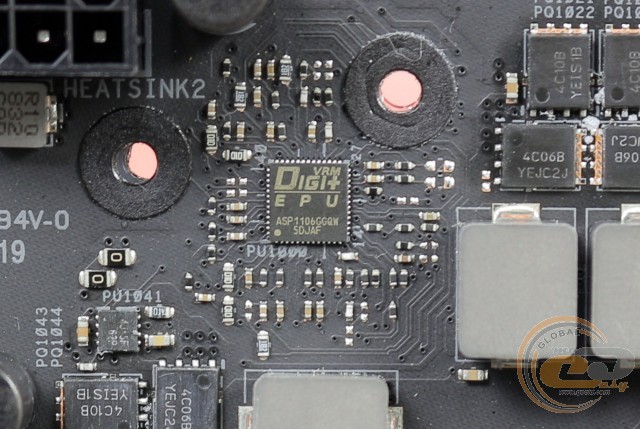

Питание процессора осуществляется по 6-фазной схеме с удвоением для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы On Semiconductor 4C06B и 4C10B.

ASUS ROG STRIX B450-E GAMING

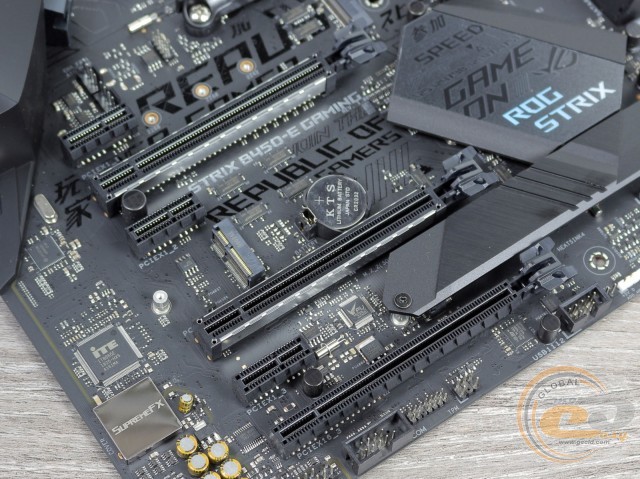

Для расширения функциональности у вас есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (в режиме x4).

Из трех разъемов PCI Express x16 к процессору подключены только два (с усиленной конструкцией), которые и делят между собой все доступные 16 линий стандарта PCIe 3.0 (в случае использования CPU серии AMD Ryzen). Третий разъем подключен к чипсету и использует только 4 линии. В случае установки одного из процессоров AMD Ryzen с графикой Radeon Vega или AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, а второй слот будет и вовсе отключен.

Есть еще одна особенность: в связи с недостатком свободных чипсетных линий слот PCI Express 2.0 x16 («PCIEX16_3») делит пропускную способность с двумя PCI Express 2.0 x1 («PCIEX1_1» и «PCIEX1_3»).
