Обзор материнской платы ASUS ROG STRIX B550-I GAMING: мал, да удал

Выбор материнской платы – дело непростое, ведь далеко не все могут похвастать неограниченным бюджетом. Благо партнеры AMD и Intel выпускают большое количество разнообразных моделей практически под любой бюджет. Почему практически? К сожалению, выбор в сегменте Mini-ITX на чипсете AMD B550 весьма скромный. На данный момент в продаже можно найти четыре материнские платы, но все они относятся к верхнему ценовому сегменту.

ASUS ROG STRIX B550-I GAMING

И одним из ярких представителей является флагманская материнская плата компании ASUS формата Mini-ITX – ROG STRIX B550-I GAMING. Давайте же познакомимся с компактным флагманом поближе, и по традиции начнем с подробных ТТХ.

Спецификация

Модель

ASUS ROG STRIX B550-I GAMING

Чипсет

AMD B550

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 3000 / AMD Ryzen 5000 / AMD Ryzen 4000G

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-5100 МГц

Слоты расширения

1 x PCI Express 4.0 / 3.0 x16

Дисковая подсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI225-V (10/100/1000/2500 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.1

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX 7.1 на базе кодека S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Радиатор охлаждения чипсета

Активное охлаждение на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

3 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

1 х USB 2.0

3 x аудиопорта

1 х USB 3.2 Gen 2 Type-C Audio

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2

1 x USB 2.0

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX B550-I GAMING ASUS ROG STRIX B550-I GAMING

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей.

ASUS ROG STRIX B550-I GAMING

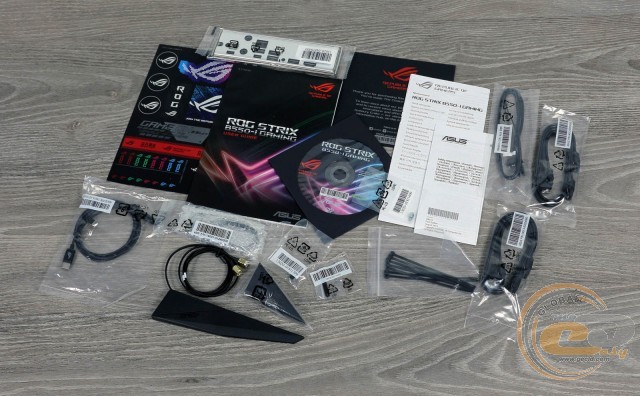

Комплект поставки полностью соответствует высокому уровню платы. Помимо привычного диска с ПО и руководства пользователя, в коробке мы обнаружили:

  • четыре кабеля SATA;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кронштейн и винты для крепления накопителя M.2;
  • кабель USB Type-C – 3,5-мм аудио;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG STRIX B550-I GAMING

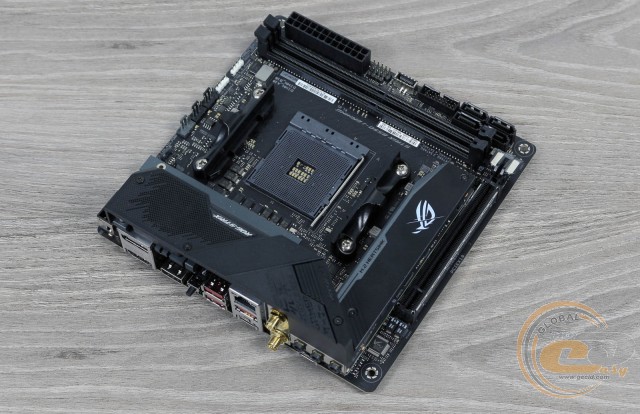

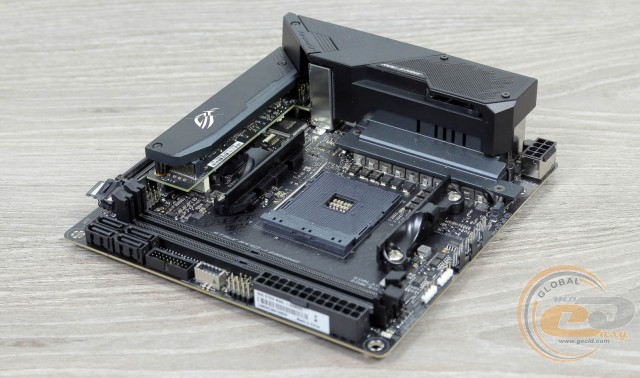

В основе ASUS ROG STRIX B550-I GAMING используется печатная плата черного цвета формата Mini-ITX. Аналогичный цвет преобладает и в оформлении. Небольшое разнообразие вносят вставки темно-серого цвета на радиаторах. В целом дизайн получился строгим и стильным. Из интересных особенностей в глаза бросается пара внушительных и оригинальных конструкций в области интерфейсной панели и в нижней части печатной платы.

ASUS ROG STRIX B550-I GAMING

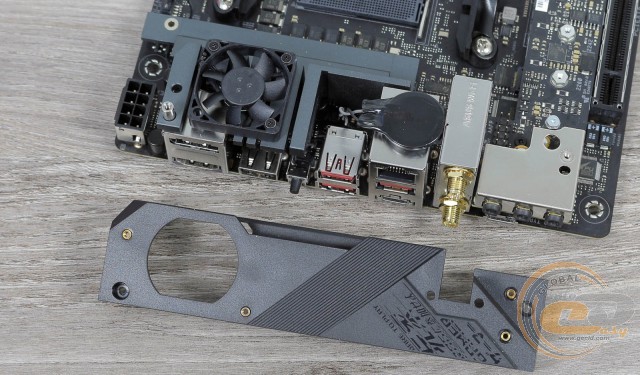

Первая является массивным радиатором с установленным небольшим вентилятором. Как видим, на охлаждении элементов подсистемы питания производитель не экономил.

ASUS ROG STRIX B550-I GAMING

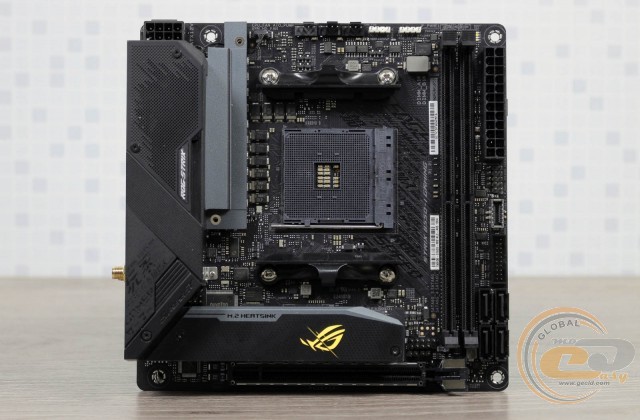

Вторая конструкция характерна для большинства решений высокого уровня от ASUS формата Mini-ITX. Она одновременно является и звуковой подсистемой и одним из двух интерфейсов M.2 с массивным радиатором сверху.

ASUS ROG STRIX B550-I GAMING

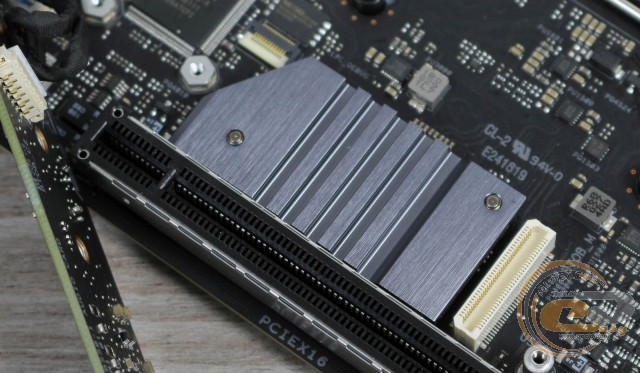

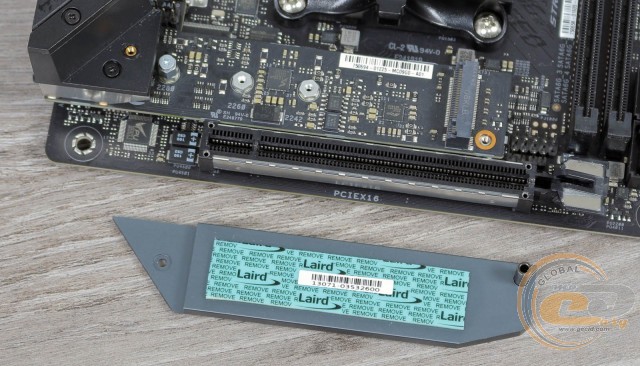

Под самой платой со звуковой подсистемой можно обнаружить чипсетный радиатор с оребрением. Благодаря столь любопытному решению производителю удалось реализовать флагманскую звуковую подсистему в рамках столь компактного формата и не потерять интерфейсы M.2.

Эффективность охлаждения находится на высоком уровне. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C;
  • радиатор охлаждения элементов подсистемы питания – 52°C.

ASUS ROG STRIX B550-I GAMING

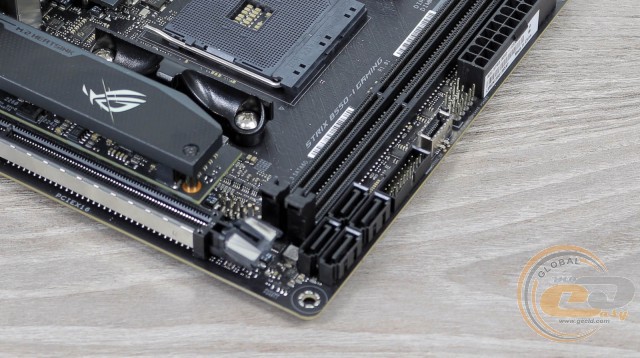

Удобство сборки системы также нареканий не вызывает, несмотря на очень плотную компоновку и компактные габариты. Благо DIMM-слоты оснащены защелками только с одной стороны, а конструкция в области чипсета не конфликтует с видеокартой.

ASUS ROG STRIX B550-I GAMING

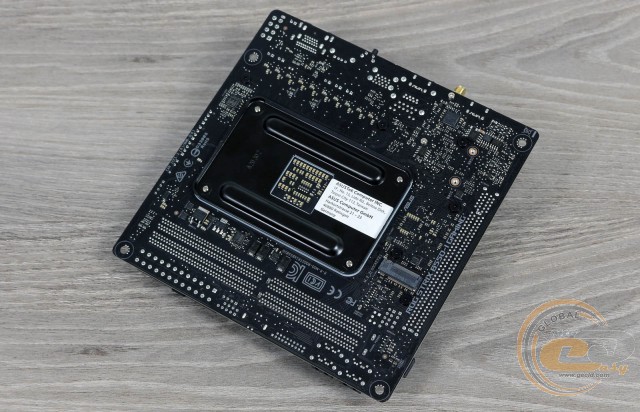

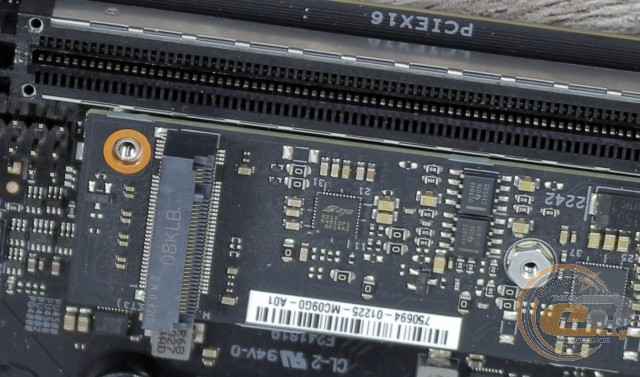

На обратной стороне печатной платы, помимо опорной пластины процессорного разъема, находится второй слот M.2. Здесь же расположен ряд элементов подсистемы питания процессора, поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

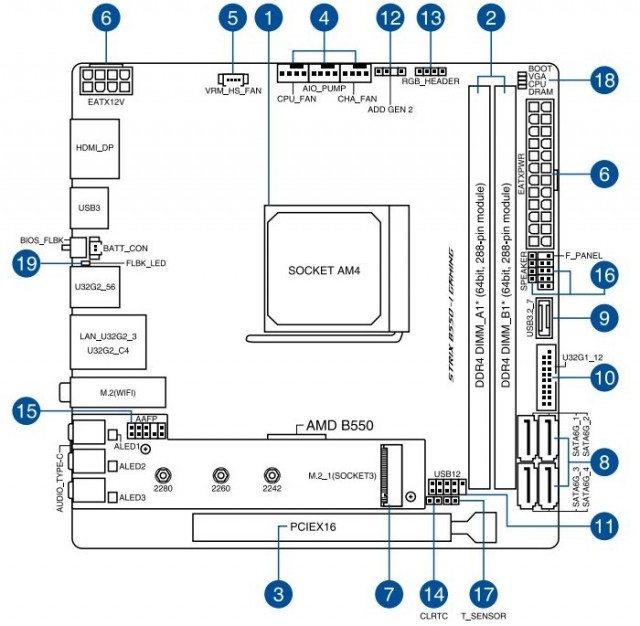

ASUS ROG STRIX B550-I GAMING

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся следующие элементы: джампер сброса CMOS, разъем подключения температурного датчика, колодка подключения фронтальной панели и три колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0 и двух USB 3.2 Gen 1. Также не стоит забывать о четырех внешних и одном внутреннем USB 3.2 Gen 2.

ASUS ROG STRIX B550-I GAMING

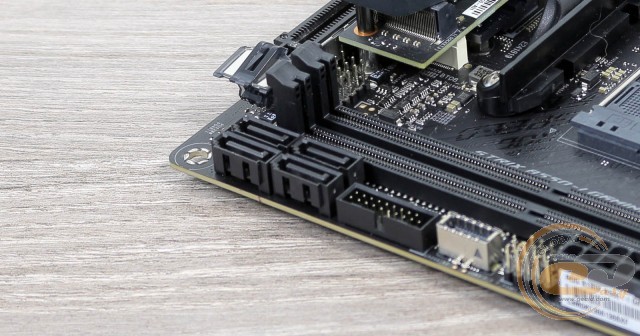

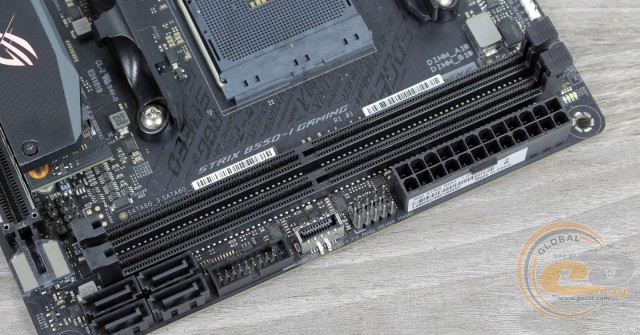

Возможности организации дисковой подсистемы представлены двумя упомянутыми выше интерфейсами M.2 Socket 3 (поддерживаются форматы накопителей M.2 2242, M.2 2260, M.2 2280; PCIe 4.0 и SATA) и четырьмя портами SATA 6 Гбит/с.

ASUS ROG STRIX B550-I GAMING

Системная плата ASUS ROG STRIX B550-I GAMING оснащена только двумя DIMM-слотами для установки оперативной памяти стандарта DDR4. Максимальная частота модулей заявлена на уровне 5100 МГц, а объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG STRIX B550-I GAMING

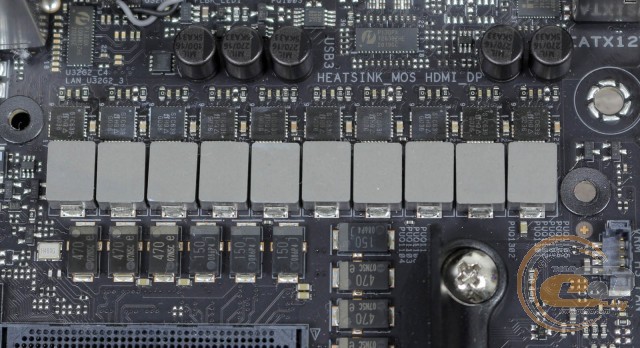

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1106. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы. Элементная база включает в себя твердотельные и тантал-полимерные конденсаторы, ферритовые дроссели и микросхемы SIC639.

ASUS ROG STRIX B550-I GAMING

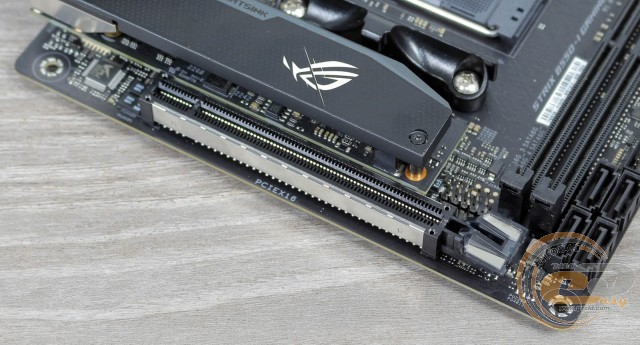

Возможности расширения функциональности традиционно представлены только одним слотом PCI Express 4.0 x16. Он обладает усиленной конструкцией для лучшей поддержки массивных видеокарт.

ASUS ROG STRIX B550-I GAMING

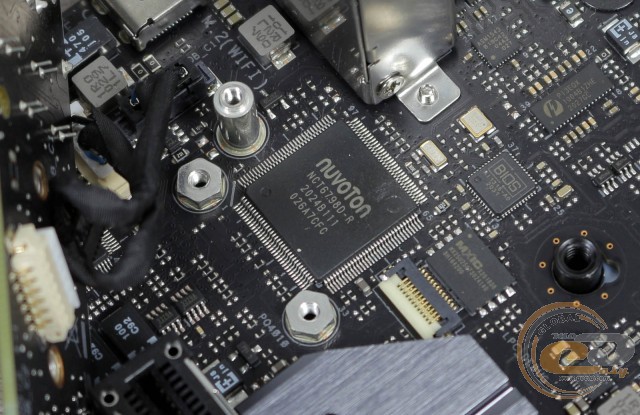

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R. Она управляет работой вентиляторов и обеспечивает мониторинг.

ASUS ROG STRIX B550-I GAMING

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI225-V с максимальной пропускной способностью в 2,5 Гбит/с и возможностью менеджмента трафика.

ASUS ROG STRIX B550-I GAMING

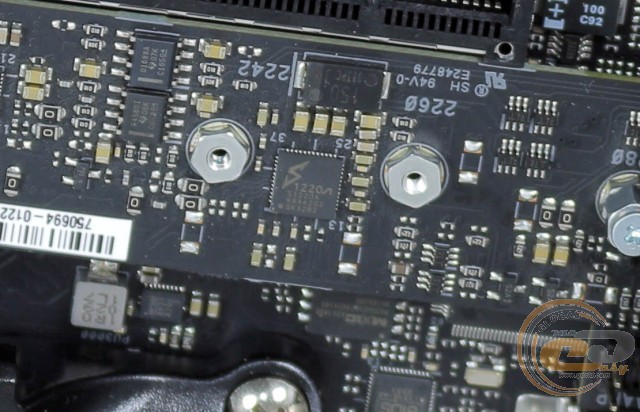

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей с поддержкой наушников с импедансом от 32 до 600 Ом и поддержку технологии AI Noise Cancelling Microphone для фильтрации шумов при общении.

ASUS ROG STRIX B550-I GAMING

Отдельно выделим микросхему S210, которая отвечает за работу порта USB Type-C Audio. Именно благодаря ей данный порт можно использовать не только для вывода звука, но и в качестве обычного порта USB.

ASUS ROG STRIX B550-I GAMING

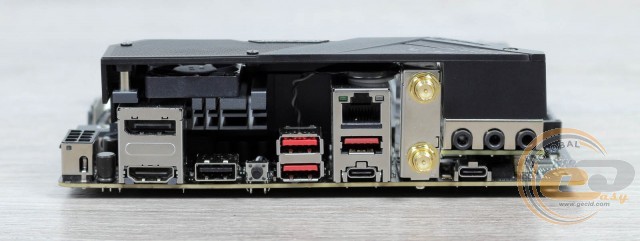

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x RJ45;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 3 x USB 3.2 Gen 2 Type-A;
  • 1 x USB 3.2 Gen 2 Type-C;
  • 1 х USB 2.0;
  • 3 x аудиопорта;
  • 1 x USB Type-C Audio.

Интерфейсная панель выгодно отличается наличием шести портов USB, двух видеовыходов и модуля беспроводных интерфейсов Intel Wi-Fi 6 AX200 с поддержкой стандартов Wi-Fi 6 (802.11ax) в двух частотных диапазонах (2,4 / 5 ГГц) и Bluetooth 5.1. Также здесь приютилась кнопка BIOS FlashBack для простого и удобного обновления прошивки.

ASUS ROG STRIX B550-I GAMING

Возможности организации охлаждения внутри системного корпуса у ASUS ROG STRIX B550-I GAMING вполне достойные для компактного формата. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, один предназначен для подключения водоблока СВО, а третий используется для системной вертушки.
