Обзор материнской платы ASUS ROG STRIX B560-A GAMING WIFI: на стиле

Если вы являетесь поклонником продукции компании ASUS и хотите собрать современную игровую систему, но без переплаты за преимущества флагманского чипсета Intel Z590, то в вашем распоряжении есть множество моделей на Intel B560. Он не подразумевает разгон процессора, зато позволяет повышать частоту ОЗУ. Напомним, что с основными характеристиками и нововведениями чипсета Intel B560 мы познакомились в обзоре ASRock B560 Steel Legend.

Что же касается темы сегодняшнего материала, то к нам на тестирование приехала вторая по старшинству плата от ASUS на Intel B560 – ASUS ROG STRIX B560-A GAMING WIFI. Она уже доступна в продаже по средней стоимости $210 (5740 грн). Давайте же взглянем, что интересного нам приготовил тайваньский производитель за эти деньги.

Спецификация

Упаковка и комплект поставки

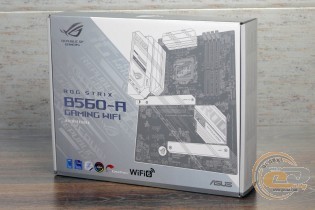

Материнская плата поставляется в привычной картонной коробке, оформленной в светлых тонах. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей платы, а также оценить ее внешний вид.

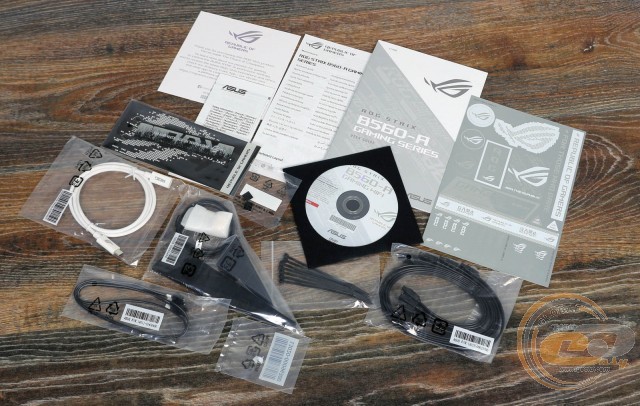

Комплект поставки, помимо привычного диска с ПО и набора бумажной документации, включает в себя:

• четыре SATA-шлейфа;
• аудиокабель USB Type-C;
• винты для крепления M.2-накопителей;
• набор маркировочных наклеек;
• брелок;
• комбинированную антенну;
• комплект стяжек;
• кабель подключения светодиодной ленты.

Дизайн и особенности платы

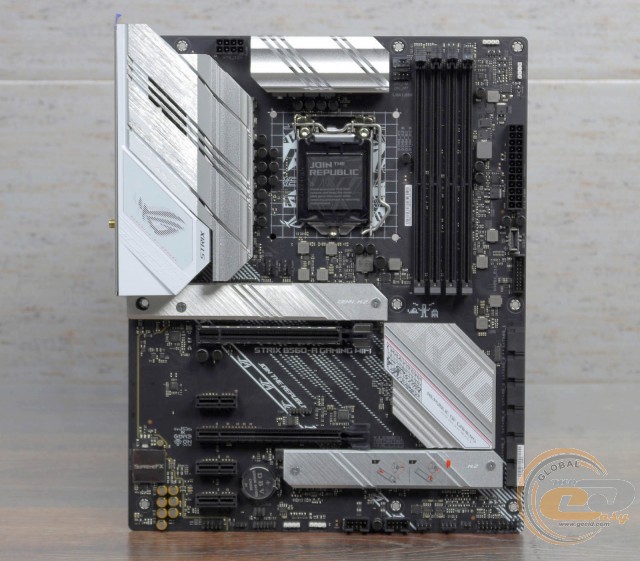

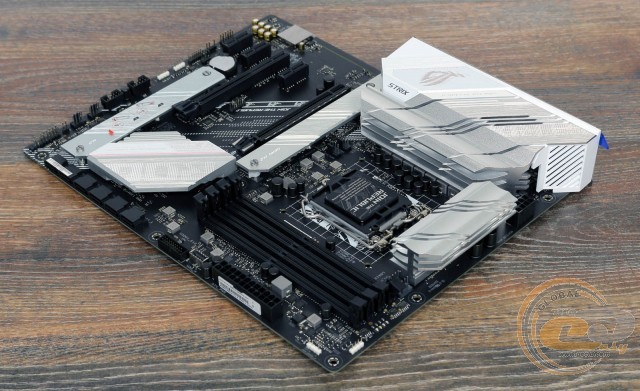

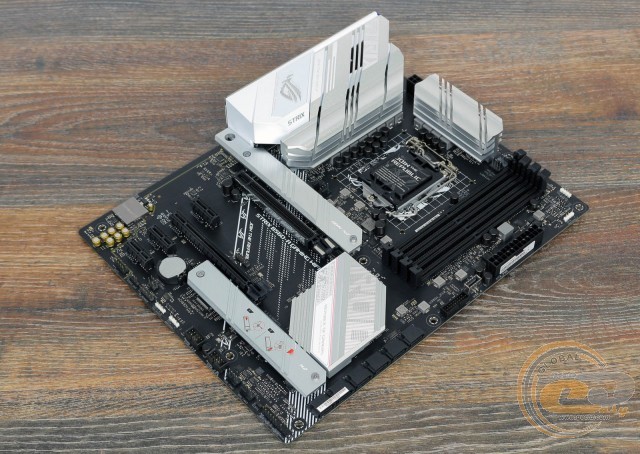

На первый взгляд может показаться, что перед нами модель серии ASUS PRIME, которая всегда приятно выделялась светлыми элементами в оформлении. Однако это не так. Тайваньский производитель решил разнообразить облик линейки ROG STRIX. Помимо приятного внешнего вида, ASUS ROG STRIX B560-A GAMING WIFI может похвастать предустановленной заглушкой интерфейсной панели, кожухом над ней, усиленным слотом для видеокарты и радиаторами охлаждения M.2-накопителей.

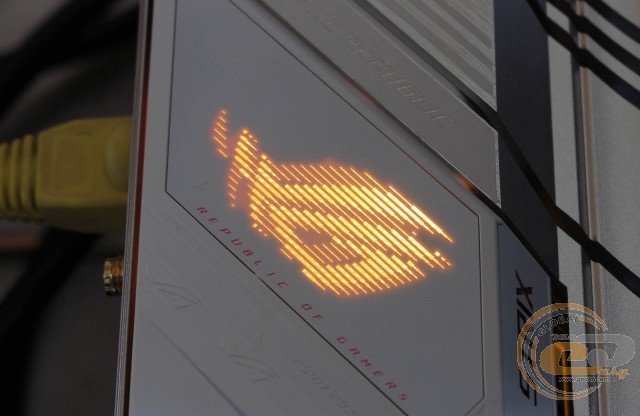

LED-подсветка ASUS AURA Sync включает в себя логотип на кожухе над интерфейсной панелью. Также в наличии четыре колодки для светодиодных лент либо подсветки других комплектующих.

В плане компоновки и удобства сборки системы никаких претензий у нас не возникло. DIMM-слоты оборудованы защелками только с одной стороны, а большинство портов и разъемов расположены на комфортном отдалении друг от друга. Также в наличии все положенные крепежные отверстия.

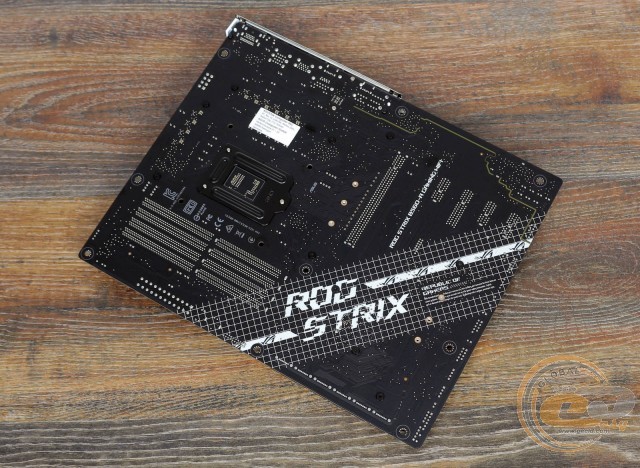

На обратной стороне ASUS ROG STRIX B560-A GAMING WIFI находится стандартная опорная пластина процессорного разъема и винты крепления всех компонентов системы охлаждения.

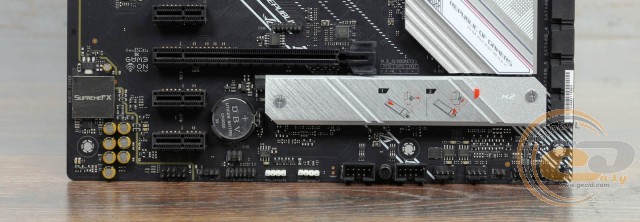

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, колодки подключения светодиодных лент, разъемы подключения системных вентиляторов, колодка подключения фронтальной панели и разъем Thunderbolt. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка девяти портов USB 2.0: четырех внутренних и пяти внешних. Один из них выполнен в формате USB Type-C и предназначен для вывода аудиосигнала.

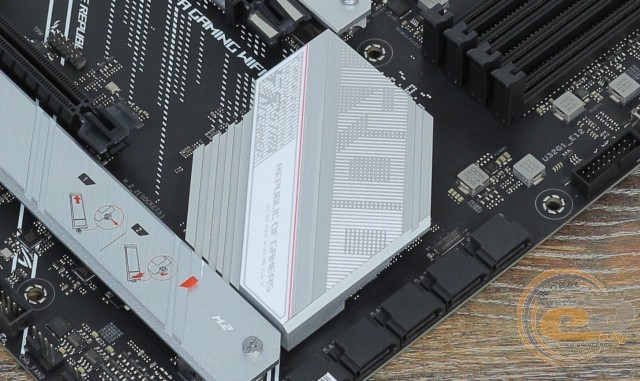

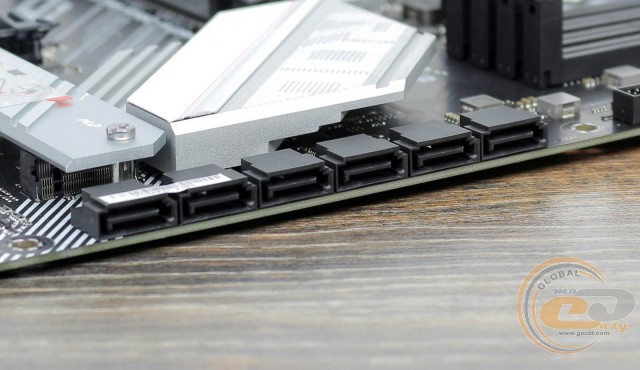

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий присутствуют традиционные ограничения по их работе. Так, интерфейс M2_2 делит пропускную способность с портом SATA6G_1. А первый разъем M.2 Socket 3 работает исключительно в паре с процессорами Intel Rocket Lake-S (11-е поколение Intel Core). Он будет отключен при установке чипов 10-го поколения (Comet Lake-S).

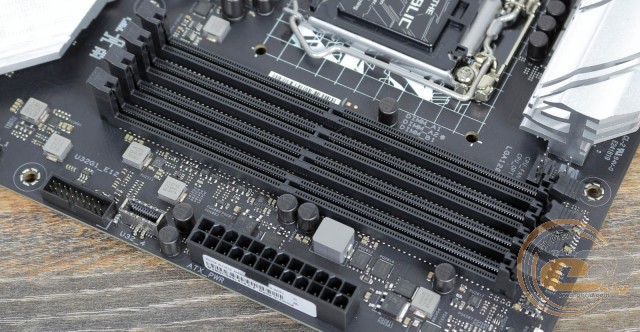

Системная плата ASUS ROG STRIX B560-A GAMING WIFI оснащена четырьмя DIMM-слотами для оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5000 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 1.

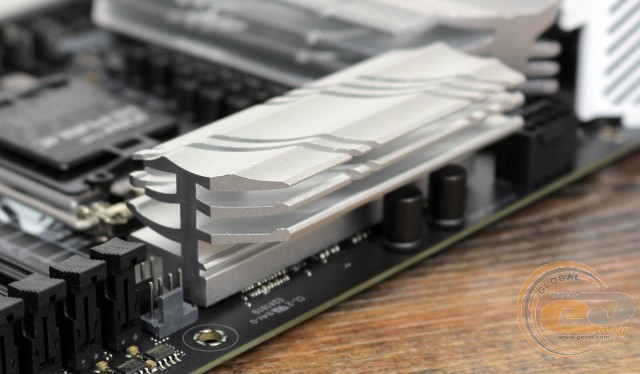

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B560, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 33°C;
• верхний радиатор охлаждения элементов подсистемы питания процессора – 40°C;
• боковой радиатор охлаждения элементов подсистемы питания процессора – 42°C;
• дроссели – 44°C.

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

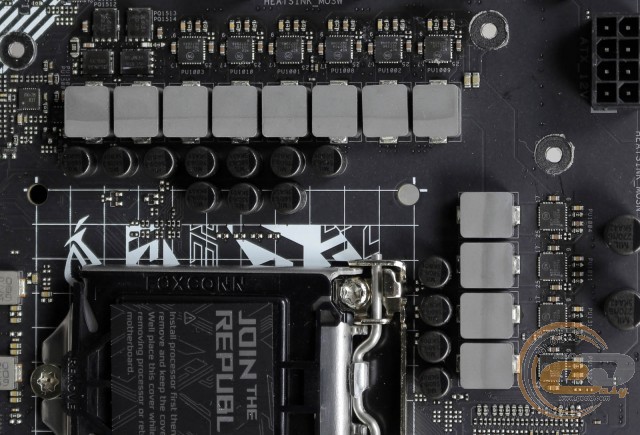

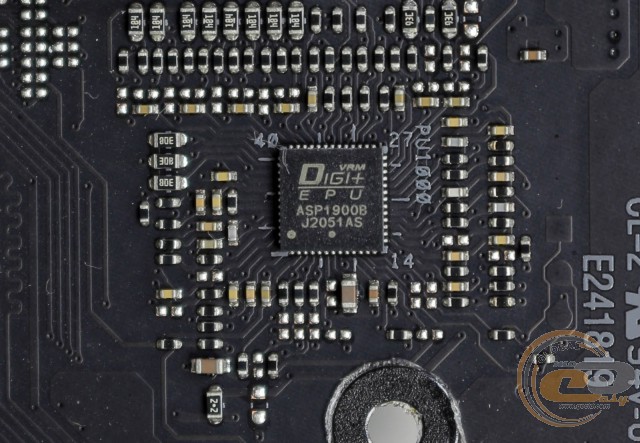

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы 5K Black Metallic, ферритовые дроссели и микросхемы ON NCP302150. Преобразователь основан на цифровом ШИМ-контроллере ASP1900B.

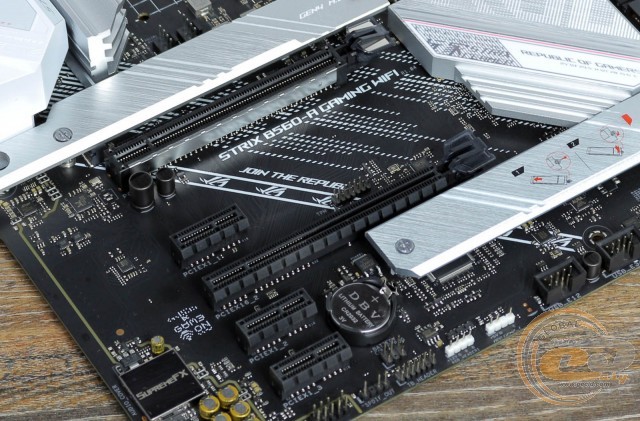

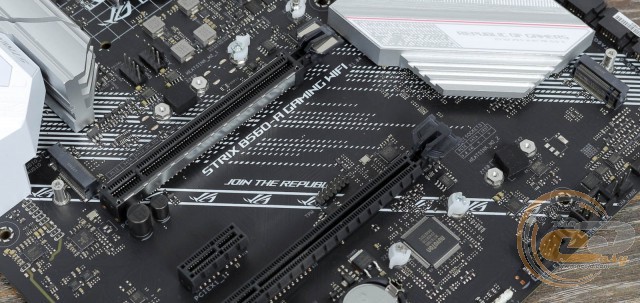

Для расширения функциональности материнской платы ASUS ROG STRIX B560-A GAMING WIFI есть пять слотов:

1. PCI Express 4.0 x16 (x16);
2. PCI Express 3.0 x1;
3. PCI Express 3.0 x16 (х4);
4. PCI Express 3.0 x1;
5. PCI Express 3.0 x1.

Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.

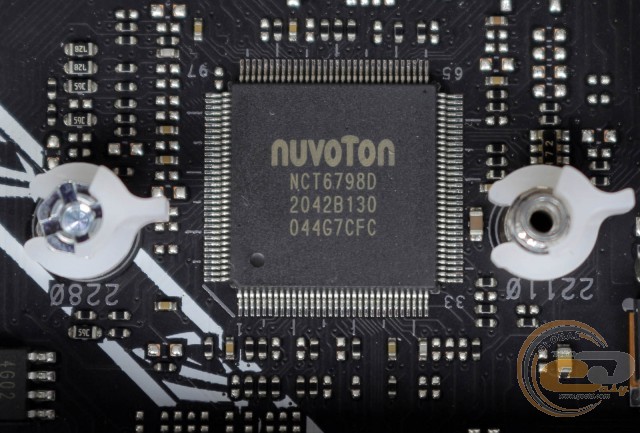

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

Для поддержки сетевых соединений служит 2,5-гигабитный LAN-контроллер Realtek RTL8125BG. С установкой приоритетов на распределение сетевых ресурсов поможет утилита ROG GameFirst VI.

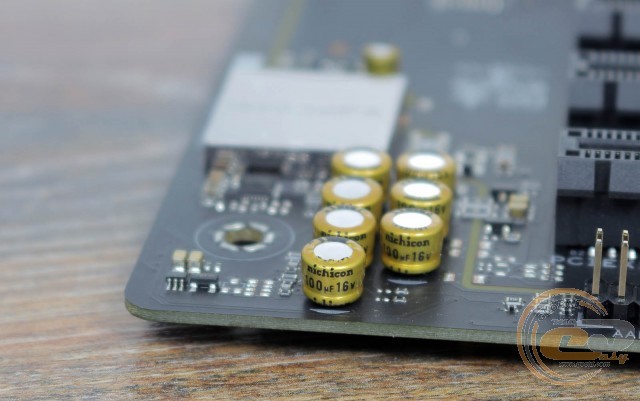

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителя Savitech SV3H712.

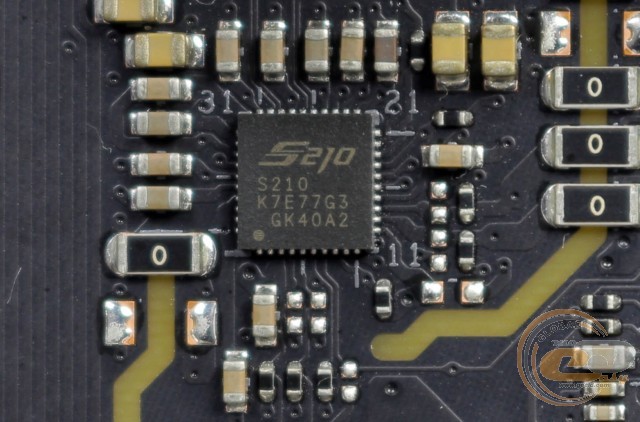

Отдельно выделим микросхему S210, которая отвечает за работу порта USB Type-C Audio. Именно благодаря ей его можно использовать не только для вывода звука, но и в качестве обычного интерфейса USB.
