Обзор материнской платы ASUS ROG STRIX B560-A GAMING WIFI: на стиле
09-06-2021
Если вы являетесь поклонником продукции компании ASUS и хотите собрать современную игровую систему, но без переплаты за преимущества флагманского чипсета Intel Z590, то в вашем распоряжении есть множество моделей на Intel B560. Он не подразумевает разгон процессора, зато позволяет повышать частоту ОЗУ. Напомним, что с основными характеристиками и нововведениями чипсета Intel B560 мы познакомились в обзоре ASRock B560 Steel Legend.
Что же касается темы сегодняшнего материала, то к нам на тестирование приехала вторая по старшинству плата от ASUS на Intel B560 – ASUS ROG STRIX B560-A GAMING WIFI. Она уже доступна в продаже по средней стоимости $210 (5740 грн). Давайте же взглянем, что интересного нам приготовил тайваньский производитель за эти деньги.
Спецификация
Модель |
ASUS ROG STRIX B560-A GAMING WIFI |
Чипсет |
Intel B560 |
Процессорный разъем |
Socket LGA1200 |
Поддерживаемые процессоры |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений для платформы Socket LGA1200 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5000 МГц |
Слоты расширения |
1 x PCI Express 4.0 x16 (x16) 1 x PCI Express 3.0 x16 (х4) 3 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, 2260, 2280 и 22110; PCIe 4.0 x4) (M2_1) 1 x M.2 Socket 3 (M.2 2242, 2260, 2280 и 22110; SATA и PCIe 3.0 x4) (M2_2) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Realtek RTL8125BG (10/100/1000/2500 Мбит/с) |
Wi-Fi |
Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax) |
Bluetooth |
Bluetooth 5.0 |
Звуковая подсистема |
8-канальный Realtek ALC S1220A с дизайном ROG SupremeFX |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентилятора CPU (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный) 3 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x HDMI 1 x DisplayPort 1.4 1 x RJ45 1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 2 Type-A 2 x USB 3.2 Gen 1 Type-A 4 x USB 2.0 Type-A 1 х USB 2.0 Type-C 5 x аудиопортов |
Внутренние порты I/O |
1 x USB 3.2 Gen 1 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x Thunderbolt |
BIOS |
1 x 128 Mбит Flash ROM AMI UEFI BIOS |
Форм-фактор |
ATX (305 x 244 мм) |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки |
Упаковка и комплект поставки
Материнская плата поставляется в привычной картонной коробке, оформленной в светлых тонах. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей платы, а также оценить ее внешний вид.
Комплект поставки, помимо привычного диска с ПО и набора бумажной документации, включает в себя:
- четыре SATA-шлейфа;
- аудиокабель USB Type-C;
- винты для крепления M.2-накопителей;
- набор маркировочных наклеек;
- брелок;
- комбинированную антенну;
- комплект стяжек;
- кабель подключения светодиодной ленты.
Дизайн и особенности платы
На первый взгляд может показаться, что перед нами модель серии ASUS PRIME, которая всегда приятно выделялась светлыми элементами в оформлении. Однако это не так. Тайваньский производитель решил разнообразить облик линейки ROG STRIX. Помимо приятного внешнего вида, ASUS ROG STRIX B560-A GAMING WIFI может похвастать предустановленной заглушкой интерфейсной панели, кожухом над ней, усиленным слотом для видеокарты и радиаторами охлаждения M.2-накопителей.
LED-подсветка ASUS AURA Sync включает в себя логотип на кожухе над интерфейсной панелью. Также в наличии четыре колодки для светодиодных лент либо подсветки других комплектующих.
В плане компоновки и удобства сборки системы никаких претензий у нас не возникло. DIMM-слоты оборудованы защелками только с одной стороны, а большинство портов и разъемов расположены на комфортном отдалении друг от друга. Также в наличии все положенные крепежные отверстия.
На обратной стороне ASUS ROG STRIX B560-A GAMING WIFI находится стандартная опорная пластина процессорного разъема и винты крепления всех компонентов системы охлаждения.
В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, колодки подключения светодиодных лент, разъемы подключения системных вентиляторов, колодка подключения фронтальной панели и разъем Thunderbolt. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка девяти портов USB 2.0: четырех внутренних и пяти внешних. Один из них выполнен в формате USB Type-C и предназначен для вывода аудиосигнала.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий присутствуют традиционные ограничения по их работе. Так, интерфейс M2_2 делит пропускную способность с портом SATA6G_1. А первый разъем M.2 Socket 3 работает исключительно в паре с процессорами Intel Rocket Lake-S (11-е поколение Intel Core). Он будет отключен при установке чипов 10-го поколения (Comet Lake-S).
Системная плата ASUS ROG STRIX B560-A GAMING WIFI оснащена четырьмя DIMM-слотами для оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5000 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 1.
Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B560, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 33°C;
- верхний радиатор охлаждения элементов подсистемы питания процессора – 40°C;
- боковой радиатор охлаждения элементов подсистемы питания процессора – 42°C;
- дроссели – 44°C.
Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.
Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы 5K Black Metallic, ферритовые дроссели и микросхемы ON NCP302150. Преобразователь основан на цифровом ШИМ-контроллере ASP1900B.
Для расширения функциональности материнской платы ASUS ROG STRIX B560-A GAMING WIFI есть пять слотов:
- PCI Express 4.0 x16 (x16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.
Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.
Для поддержки сетевых соединений служит 2,5-гигабитный LAN-контроллер Realtek RTL8125BG. С установкой приоритетов на распределение сетевых ресурсов поможет утилита ROG GameFirst VI.
Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителя Savitech SV3H712.
Отдельно выделим микросхему S210, которая отвечает за работу порта USB Type-C Audio. Именно благодаря ей его можно использовать не только для вывода звука, но и в качестве обычного интерфейса USB.

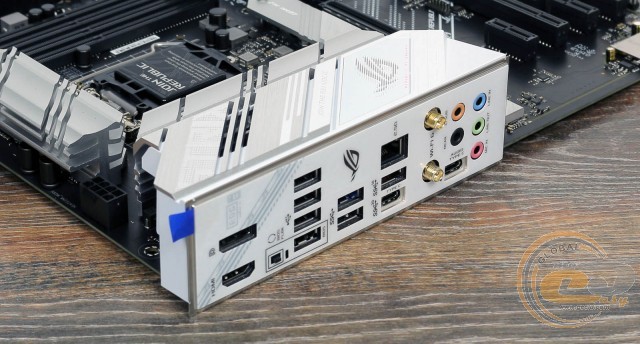

На интерфейсную панель выведены следующие порты:
- 1 x HDMI;
- 1 x DisplayPort 1.4;
- 1 x RJ45;
- 1 x USB 3.2 Gen 2x2 Type-C;
- 1 x USB 3.2 Gen 2;
- 2 x USB 3.2 Gen 1;
- 4 x USB 2.0;
- 1 х USB 2.0 Type-C;
- 5 x аудиопортов.
Новинка привлекает внимание поддержкой беспроводных интерфейсов (Intel Wi-Fi 6 + Bluetooth 5.0), двумя видеовыходами, большим количеством портов USB и аудиовыходом Type-C. Также выделим удобное обновление прошивки BIOS при помощи соответствующей кнопки.
Возможности организации охлаждения внутри системного корпуса очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов. Два из них служат для системы охлаждения CPU, один предназначен для подключения водоблока СВО, а еще три используются для системных вертушек.
UEFI BIOS
Тестируемая плата использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.
Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и разогнать память. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

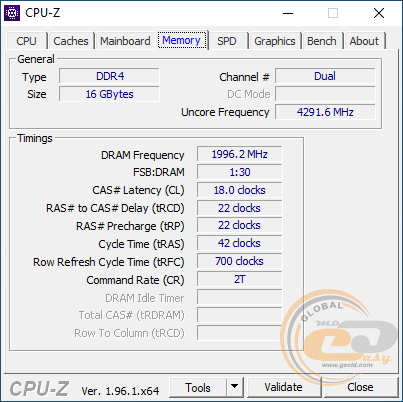

Тестовые модули оперативной памяти DDR4-4000 TEAMGROUP T-FORCE DARK Zα удалось запустить на частоте DDR4-4000 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS ROG STRIX B560-A GAMING WIFI использовалось следующее оборудование:
Процессоры |
Intel Core i5-11600K (Socket LGA1200, 6/12 x 3,9 – 4,9 ГГц, 125 Вт TDP) |
|
Кулер |
Noctua NH-U12A |
|
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
|
Видеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti OC Edition |
|
Накопитель |
Apacer Panther 480GB |
|
Блок питания |
be quiet! Pure Power 11 L11-CM-700W |

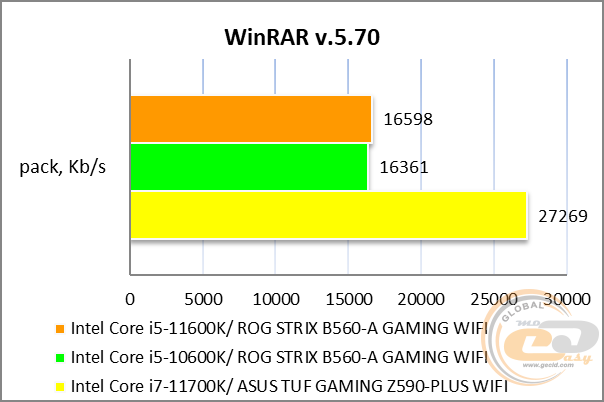

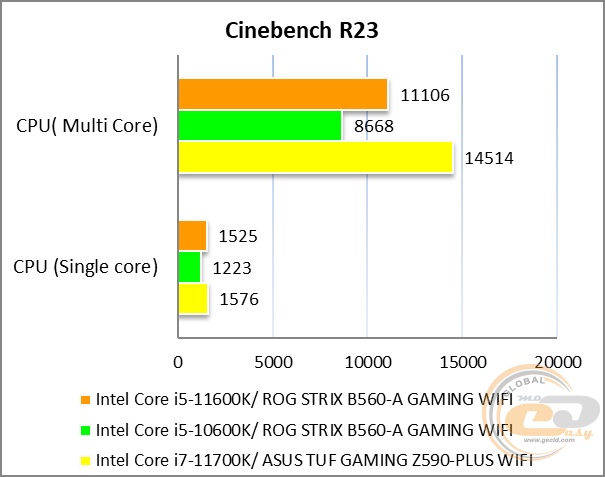

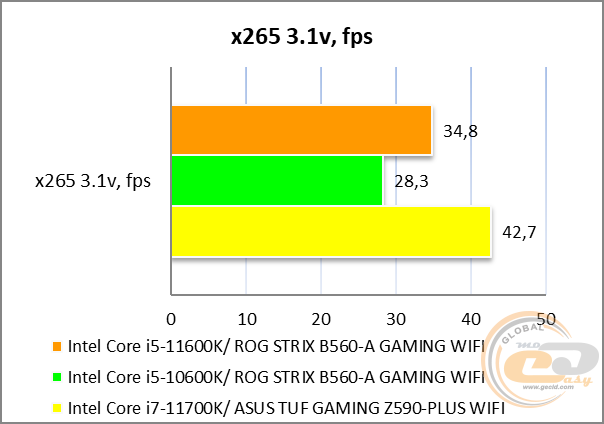

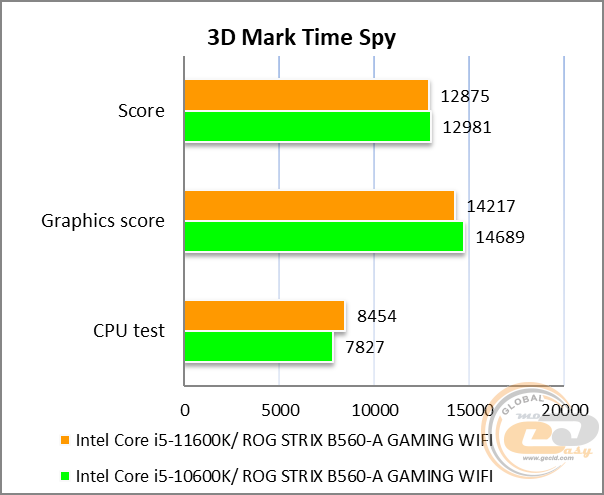

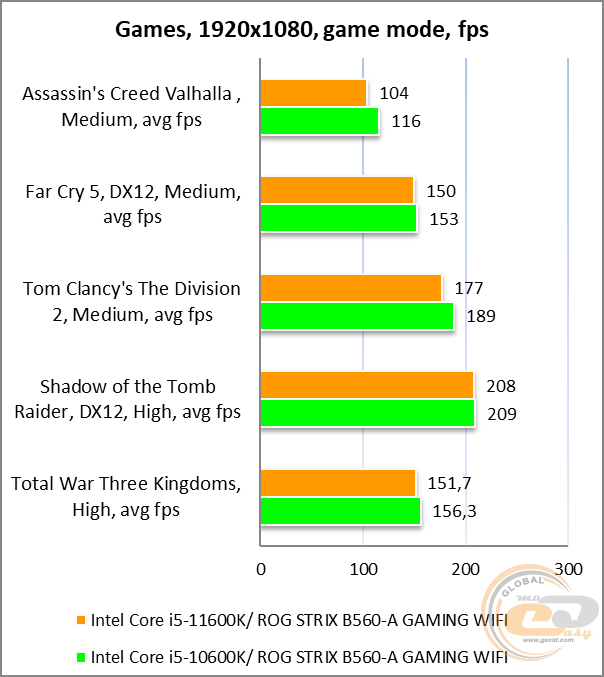

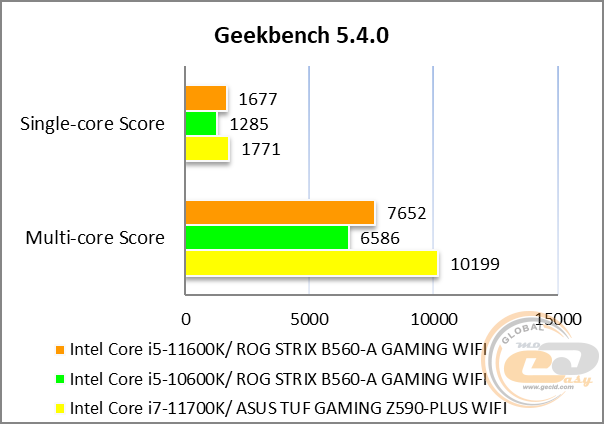

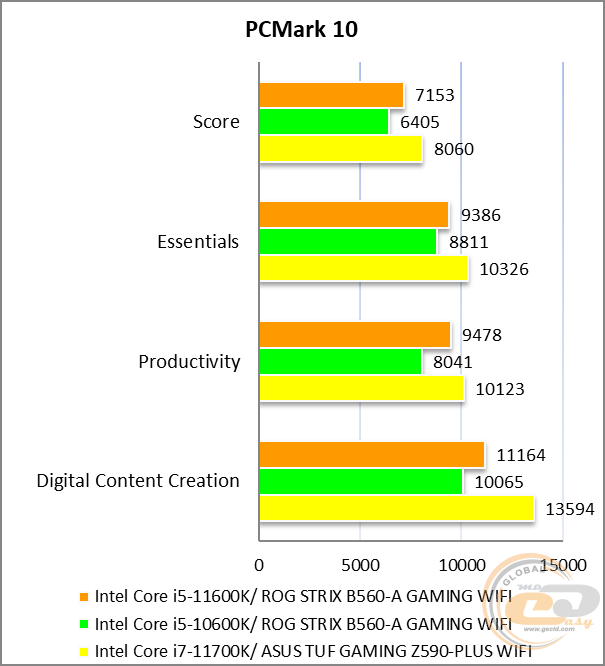

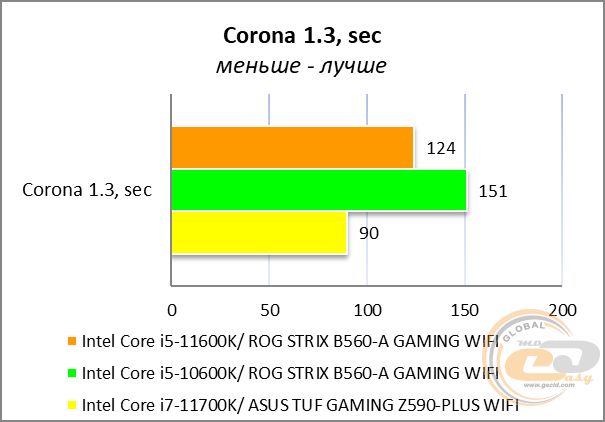

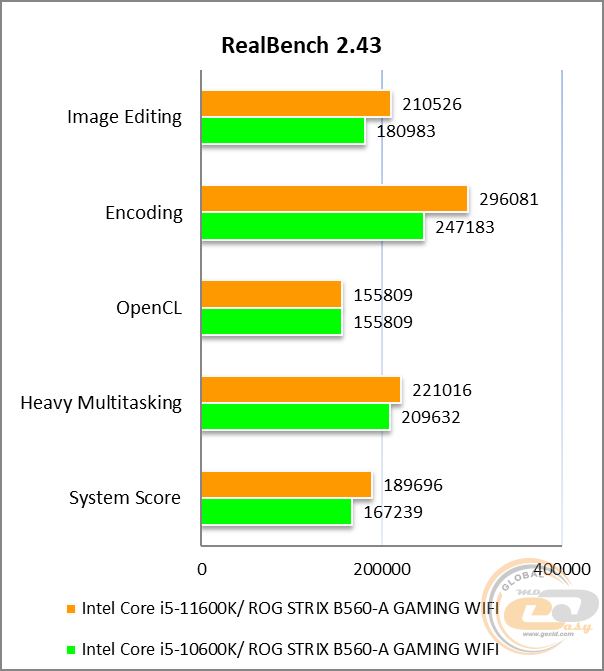

Для разнообразия мы решили привести наглядное сравнение процессоров Intel Core i5-10600K и Intel Core i5-11600K в рамках одной системы. Также для примера в некоторых тестах приведен Intel Core i7-11700K, однако он тестировался с другой платой.

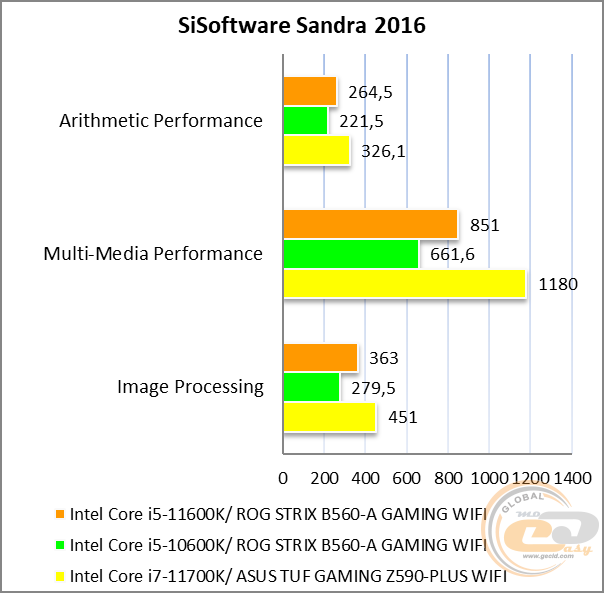

В синтетических тестах ситуация ожидаемая: Intel Core i5-11600K обходит своего предшественника в среднем на 15%. Но лидером остается Intel Core i7-11700K. Однако в играх Core i5-10600K выходит победителем в противостоянии с Core i5-11600K. В среднем отрыв составляет 5%.

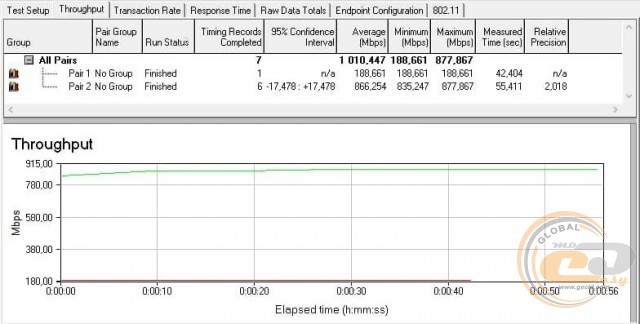

Также мы решили проверить работу модуля беспроводных интерфейсов Intel Wi-Fi 6. Сумма средних скоростей в двух направлениях превысила 1010 Мбит/с. Максимальная скорость в одном направлении составила 878 Мбит/с. Вопросов к стабильности соединения у нас не возникло.
Тестирование звукового тракта на основе кодека Realtek ALC S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.03 |
Отлично |
Уровень шума, дБ (А) |
-94.6 |
Очень хорошо |
Динамический диапазон, дБ (А) |
94.6 |
Очень хорошо |
Гармонические искажения, % |
0.00120 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-85.3 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00764 |
Отлично |
Взаимопроникновение каналов, дБ |
-90.2 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00752 |
Отлично |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Отлично |
Уровень шума, дБ (А) |
-104.0 |
Отлично |
Динамический диапазон, дБ (А) |
106.0 |
Отлично |
Гармонические искажения, % |
0.00127 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-88.0 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00567 |
Отлично |
Взаимопроникновение каналов, дБ |
-87.2 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00529 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковую подсистему топовых моделей ASUS можно смело отнести к одним из лучших в сегменте. Ее возможностей более чем достаточно для повседневной эксплуатации, а также для комфортного просмотра видео и прослушивания музыки в хороших наушниках.
Итоги
Материнская плата ASUS ROG STRIX B560-A GAMING WIFI на данный момент является вторым по старшинству решением от ASUS на чипсете Intel B560. В продаже ее можно найти по средней цене $210 (5740 грн). За эти деньги вы получите отлично оснащенную модель с полным спектром современных технологий.
В наличии есть поддержка всех актуальных интерфейсов, доработанная звуковая подсистема флагманского уровня, LED-подсветка и колодки для светодиодных лент. Также выделим поддержку беспроводных интерфейсов Intel Wi-Fi 6, отличную комплектацию, радиаторы для M.2-накопителей, приятный дизайн и аудиовыход USB Type-C.
Из особенностей отметим ограничение по одновременной работе интерфейсов дисковой подсистемы и отключение первого слота M.2 Socket 3 при использовании процессора Intel Core 10-го поколения (Comet Lake-S).
В итоге ASUS ROG STRIX B560-A GAMING WIFI может стать отличной основной для игровой сборки, если вы решили не переплачивать за процессор с разблокированным множителем, но хотите получить систему с поддержкой всех современных интерфейсов и возможностью разгона ОЗУ.
Достоинства:
- 8+2-фазная подсистема питания и качественная элементная база;
- эффективное охлаждение;
- усиленный слот для видеокарты;
- 2,5-гигабитный LAN-контроллер с возможностью приоритизации трафика;
- поддержка беспроводных интерфейсов Wi-Fi 6 и Bluetoot 5.0;
- возможность реализовать Thunderbolt;
- LED-подсветка и четыре колодки для светодиодных лент;
- качественная аудиоподсистема;
- хороший набор портов на интерфейсной панели;
- отличная комплектация;
- удобное обновление прошивки BIOS при помощи соответствующей кнопки;
- поддержка ряда полезных фирменных технологий и утилит;
- приятный дизайн.
Особенности:
- ограничение по одновременной работе двух интерфейсов дисковой подсистемы;
- первый слот M.2 работает только при установке процессора серии Intel Rocket Lake-S.
Автор: Константин Шорохов
Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
