Обзор материнской платы ASUS ROG STRIX B850-E GAMING WIFI: акцент на M.2

Не секрет, что именно материнские платы с чипсетами с буквой «B» в названии становятся основой для большинства игровых сборок. Со свежим набором системной логики AMD B850 для процессоров AMD Ryzen 7000 и 9000 мы уже успели познакомиться.

А в данном материале пойдет речь о материнской плате ASUS ROG STRIX B850-E GAMING WIFI на его основе. Правда, она получила немалый ценник — около ₴16700 или $400. А это в свою очередь подсказывает, что данная плата должна стать основой для достаточно производительного ПК на основе "игрового короля" AMD Ryzen 7 9800X3D или 12- и 16-ядерных Ryzen 9 9900X3D/9950X3D/9900X/990. Давайте узнаем.

Спецификация

Модель	ASUS ROG STRIX B850-E GAMING WIFI
Чипсет	AMD B850
Процессорный разъем	AMD Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000, 8000 и 9000
Поддержка памяти	4 x DIMM-слоты с поддержкой максимум 192 ГБ памяти с частотой до DDR5-8000+ МТ/с
Слоты расширения	1 x PCI Express 5.0 x16 (x16, зависит от используемого процессора) 1 x PCI Express 4.0 x16 (x4)
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2242-2280; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2242-22110; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2280; PCIe 5.0 x4, зависит от используемого процессора) 2 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 4 x SATA 6 Гбит/с Підтримка RAID 0/1/5/10 (зависит от используемого процессора)
LAN	1 x Realtek RTL8126 (5 Гбит/с)
Wi-Fi/Bluetooth	2x2 MediaTek MT7927 стандарту Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1- канальный кодек ROG SupremeFX ALC4080
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V
Вентиляторы	2 x разъема вентилятора CPU (4-контактный) 1х разъем подключения водоблока СЖО (4-контактный) 5 x разъемов подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 х HDMI 1 x DisplayPort 1 x кнопка сброса CMOS 1 x кнопка обновления BIOS 1 х USB 4.0 (40 Гбит/с) Type-C 1 х USB 3.2 Gen 2x2 (20 Гбит/с, PD 30 Вт) Type-C 6 х USB 3.2 Gen 2 (10 Гбит/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбит/с) 2 х коннекторы антенн Wi-Fi 1 x оптический S/PDIF аудиовыход 2 x позолоченные аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2x2 (поддерживает USB Type-C) 1 х USB 3.2 Gen 1 (поддерживает 2 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживают 4 x USB 2.0)
BIOS	256 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11
Форм-фактор	ATX, 305 x 244 мм
Сайт производителя	ASUS
Страница устройства	ASUS ROG STRIX B850-E GAMING WIFI
Страница поддержки	ASUS ROG STRIX B850-E GAMING WIFI (новые версии BIOS, драйверов и т.п.)

Упаковка и комплектация

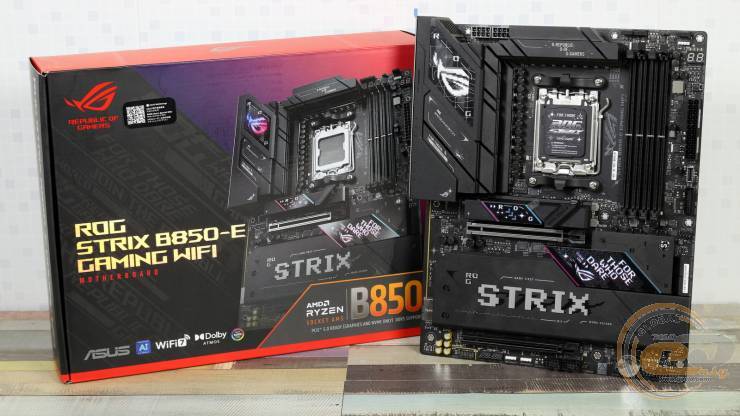

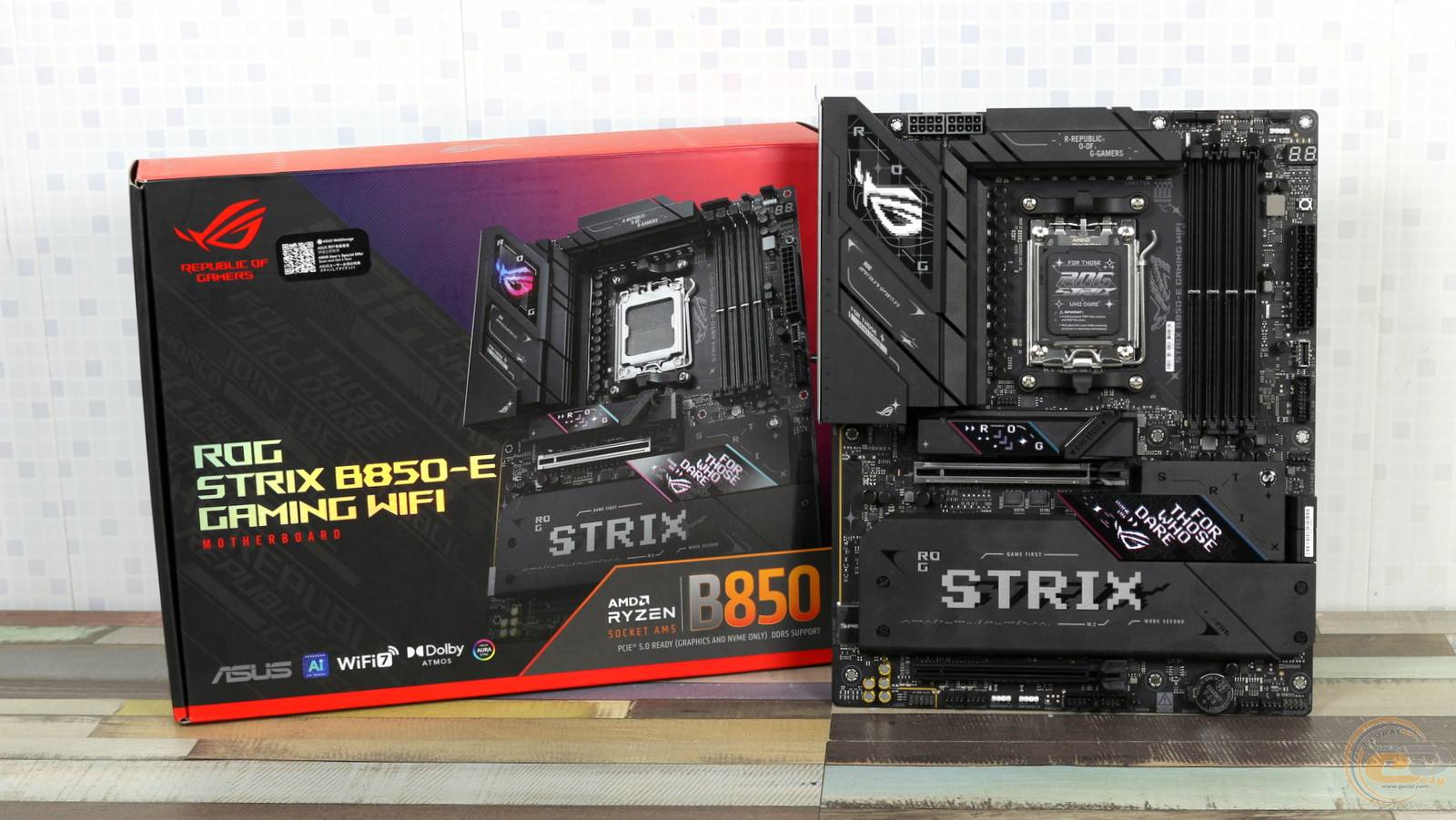

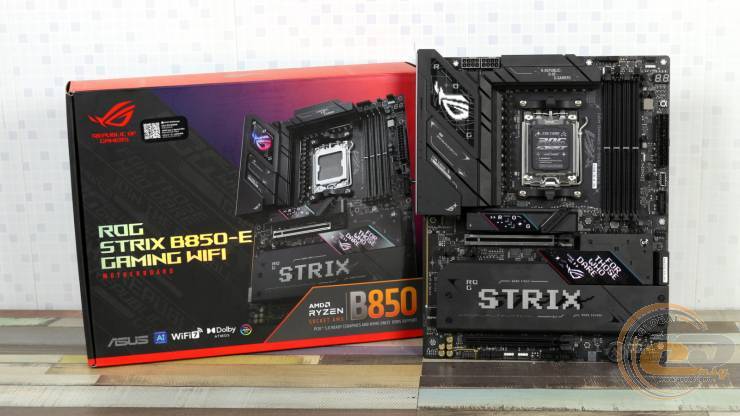

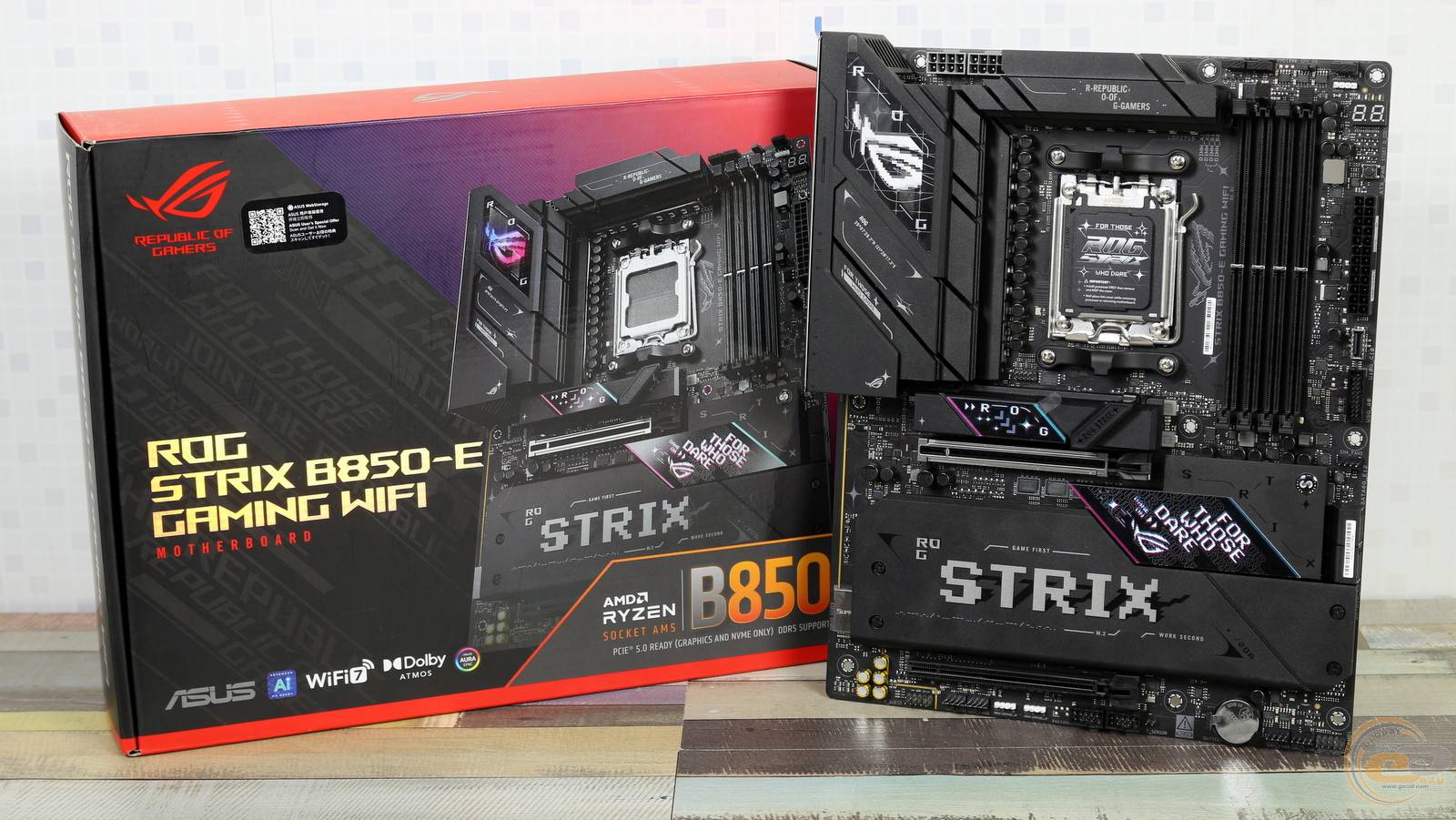

Красивая коробка описывает ключевые характеристики и особенности устройства и хорошо защищает его при перевозке.

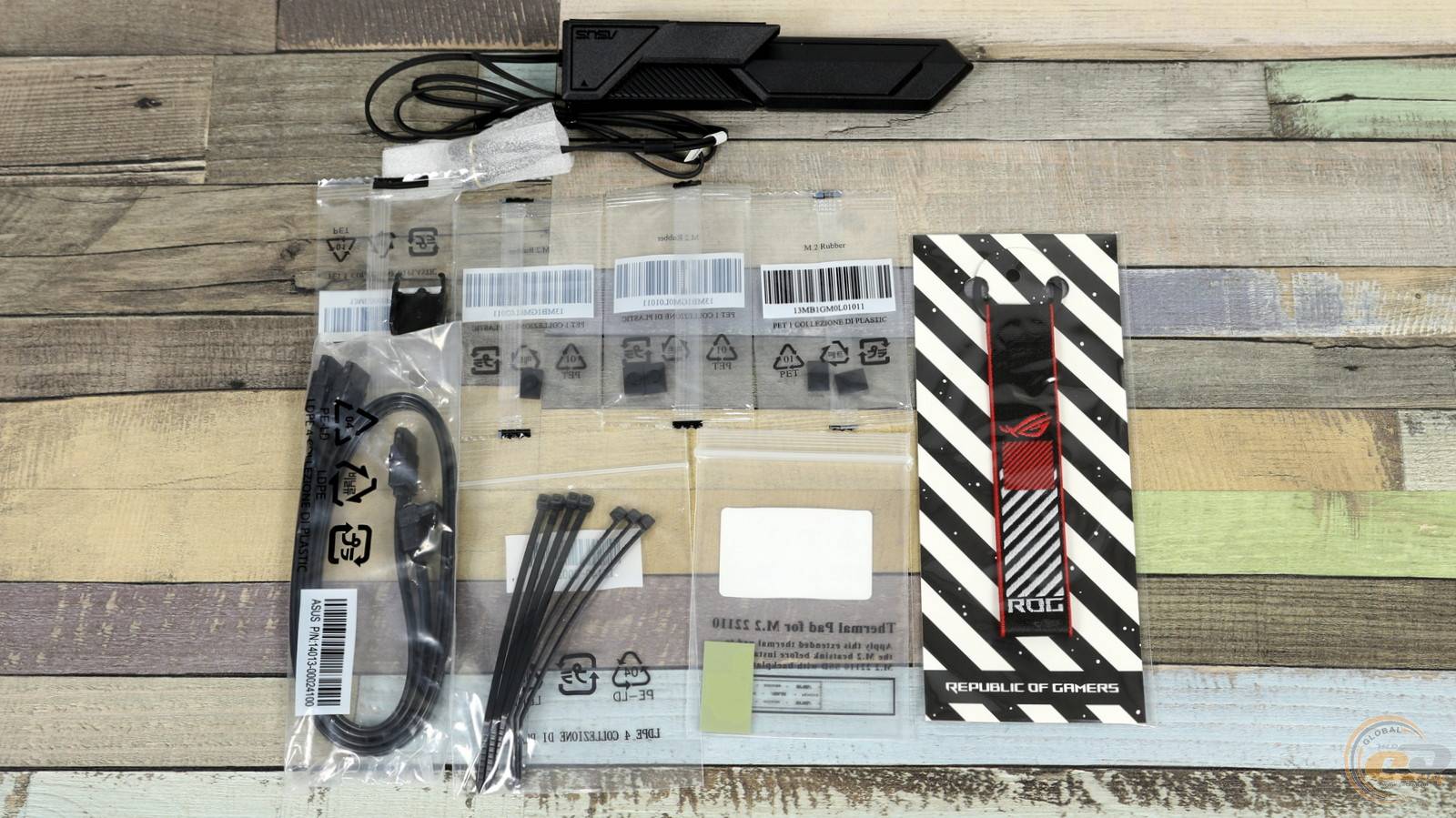

Поскольку у нас на тестировании представитель линейки ASUS ROG STRIX, то и комплектация здесь соответствующая:

• два SATA-шлейфа (в том числе с Г-образным коннектором);
• элементы крепления M.2-накопителей;
• дополнительная термопрокладка для накопителя формата M.2 22110;
• антенна Wi-Fi-модуля;
• набор фирменных наклеек на системник, монитор, холодильник, пылесос...;
• брелок;
• набор одноразовых стяжек;

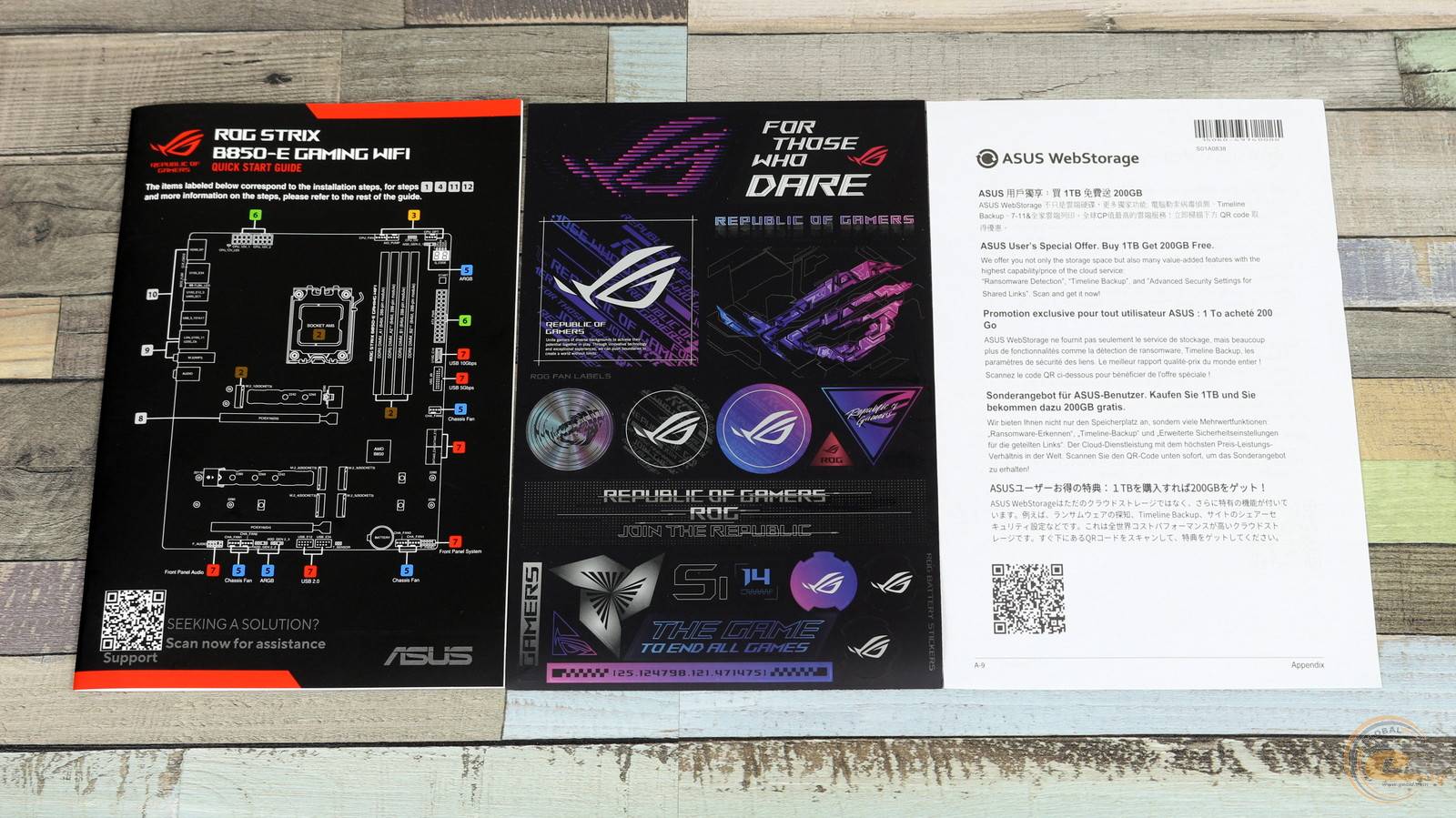

• пользовательская документация.

Дизайн и особенности платы

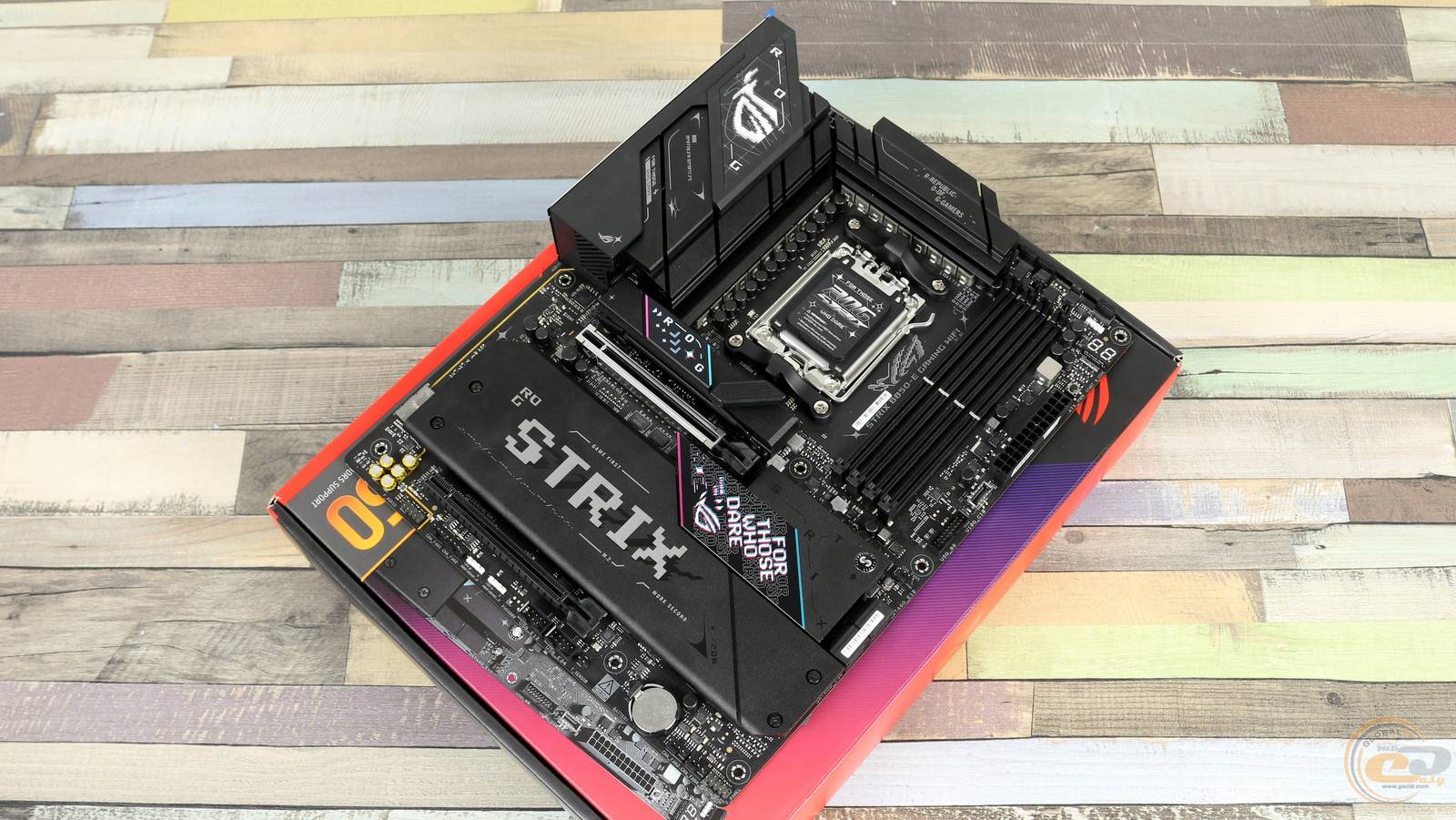

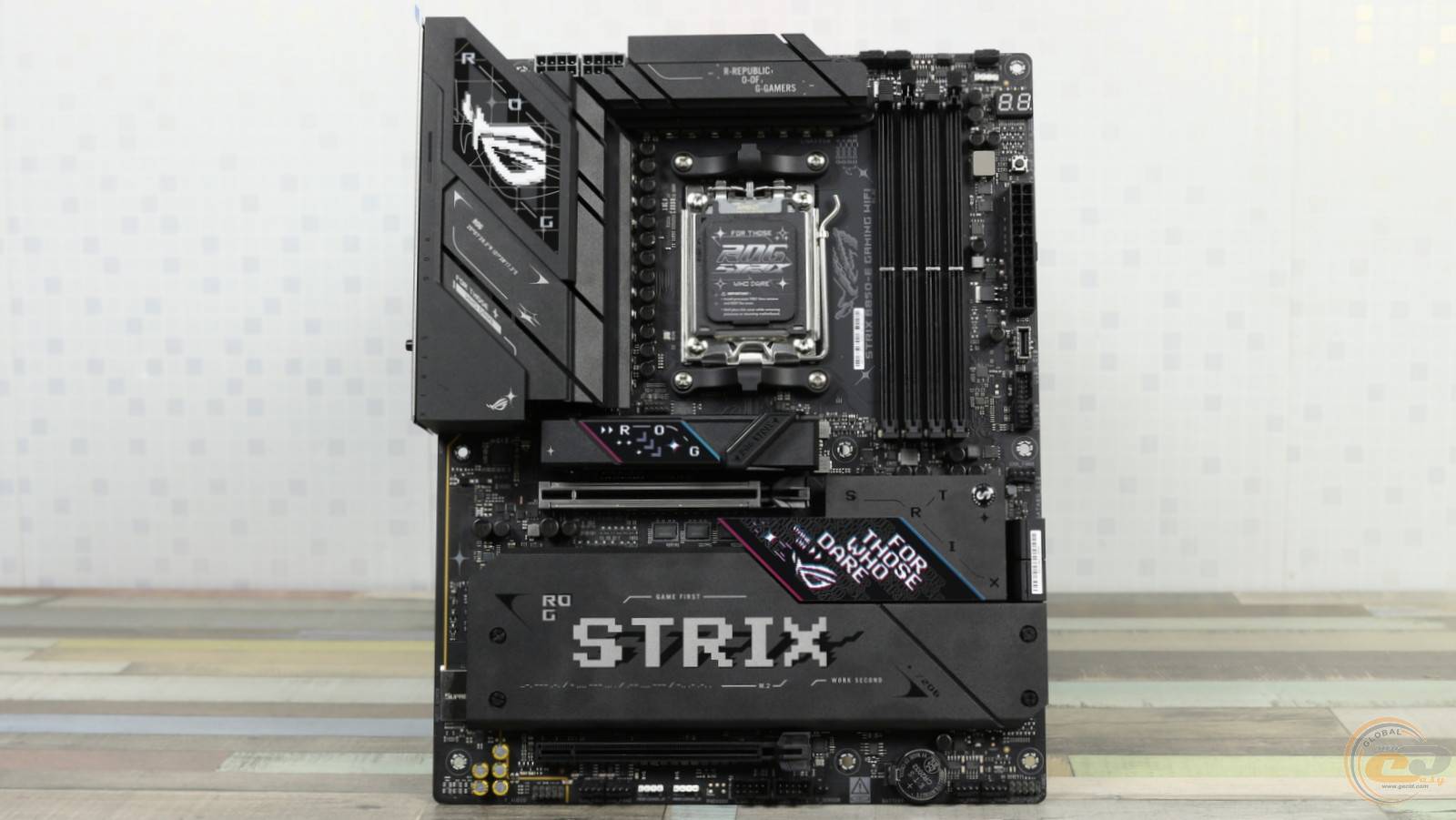

ATX-плата ASUS ROG STRIX B850-E GAMING WIFI размерами 305 x 244 мм выполнена из черного текстолита. Аналогичный окрас получили и радиаторы. Впрочем, здесь есть и несколько ярких штрихов, а изюминкой стала пикселизация некоторых дизайнерских элементов.

Вдобавок фирменный "глаз", интегрированный в кожух над тыльными разъемами, получил RGB-подсветку ASUS AURA. Поэтому его свечение можно синхронизировать с другими компонентами системы, если они имеют поддержку данной опции.

Над оформлением тыльной панели дизайнеры также хорошо поработали, вот только эта красота будет спрятана от человеческих глаз. В наличии усилительная пластина процессорного разъема, на которой имеется наклейка с указанием модели модуля Wi-Fi и Bluetooth. Также вокруг можно увидеть крепежные винты некоторых радиаторов.

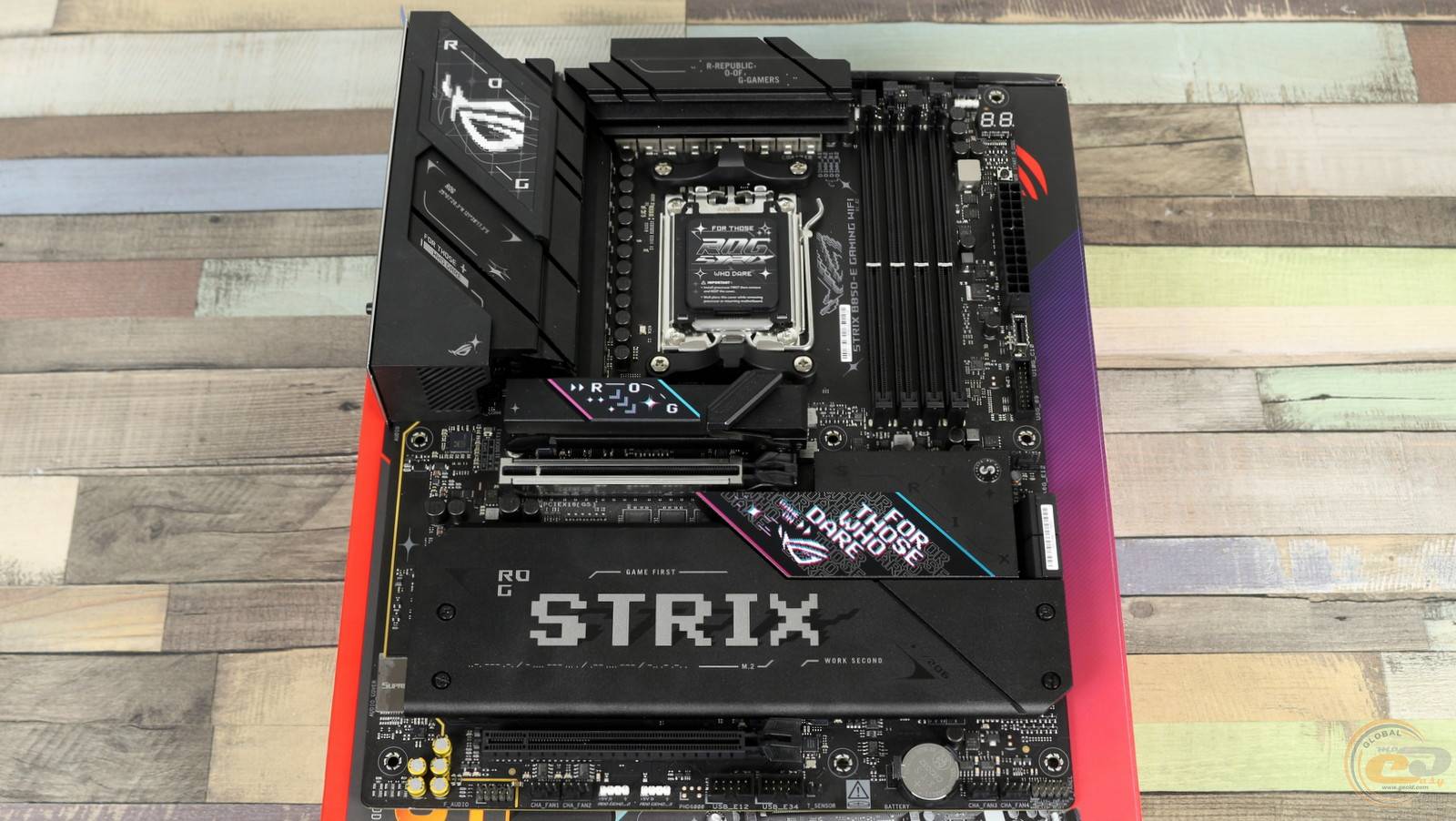

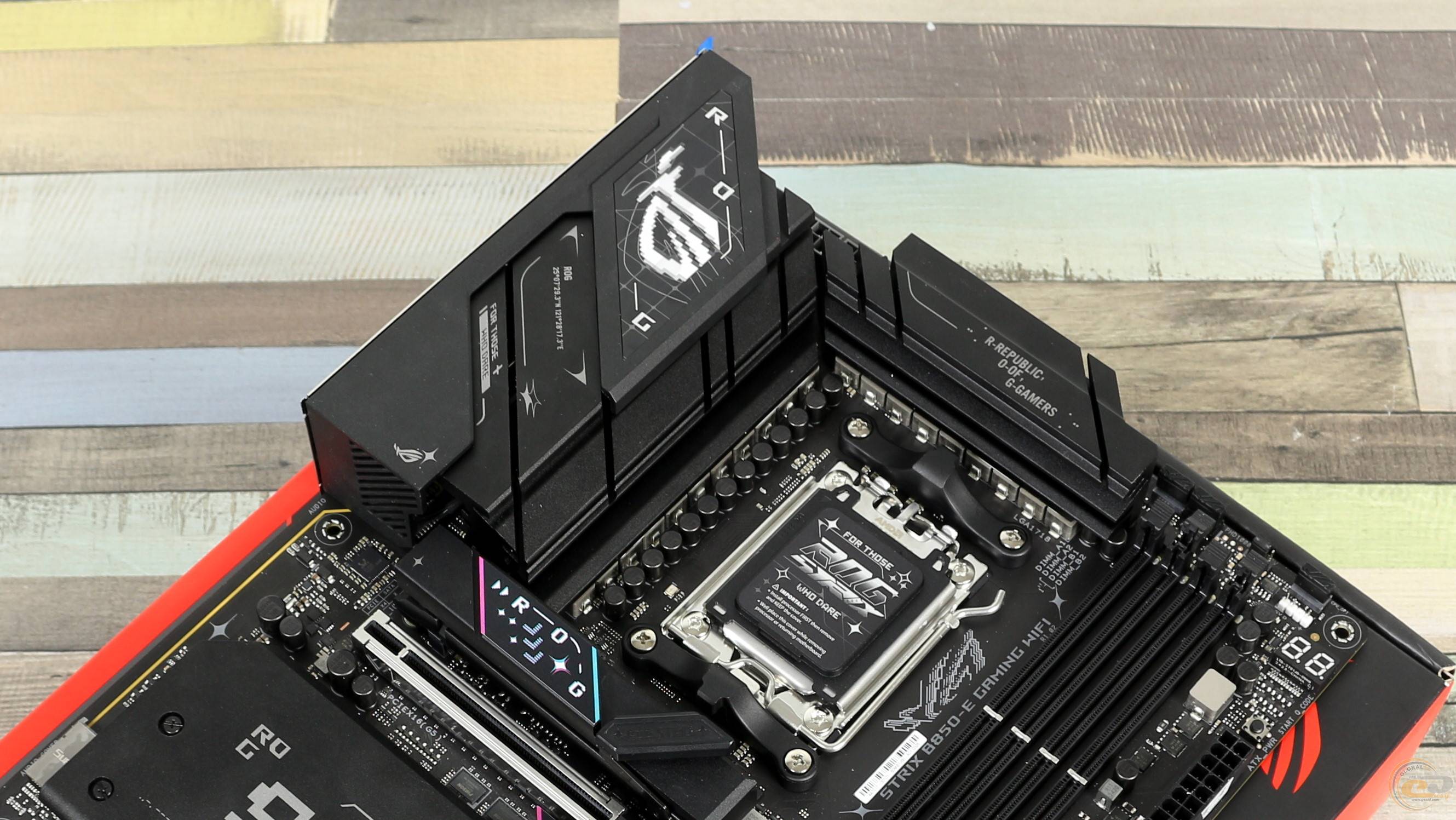

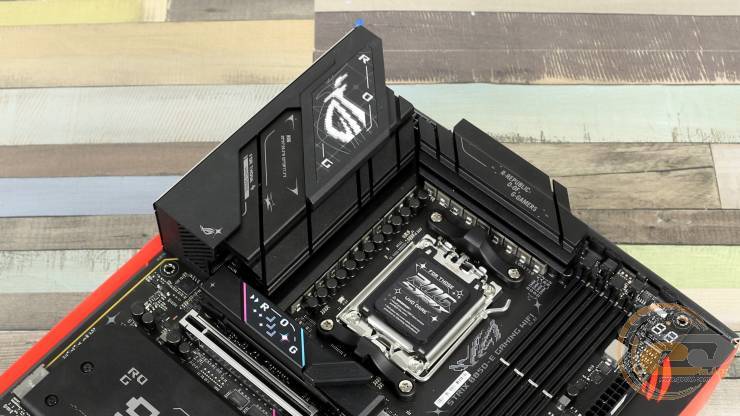

Поворачиваем ASUS ROG STRIX B850-E GAMING WIFI анфас и на этот раз обращаем внимание на детали. Два массивных радиатора подсистемы питания процессора намекают на то, что сюда запросто можно установить даже топовые 170-ваттники.

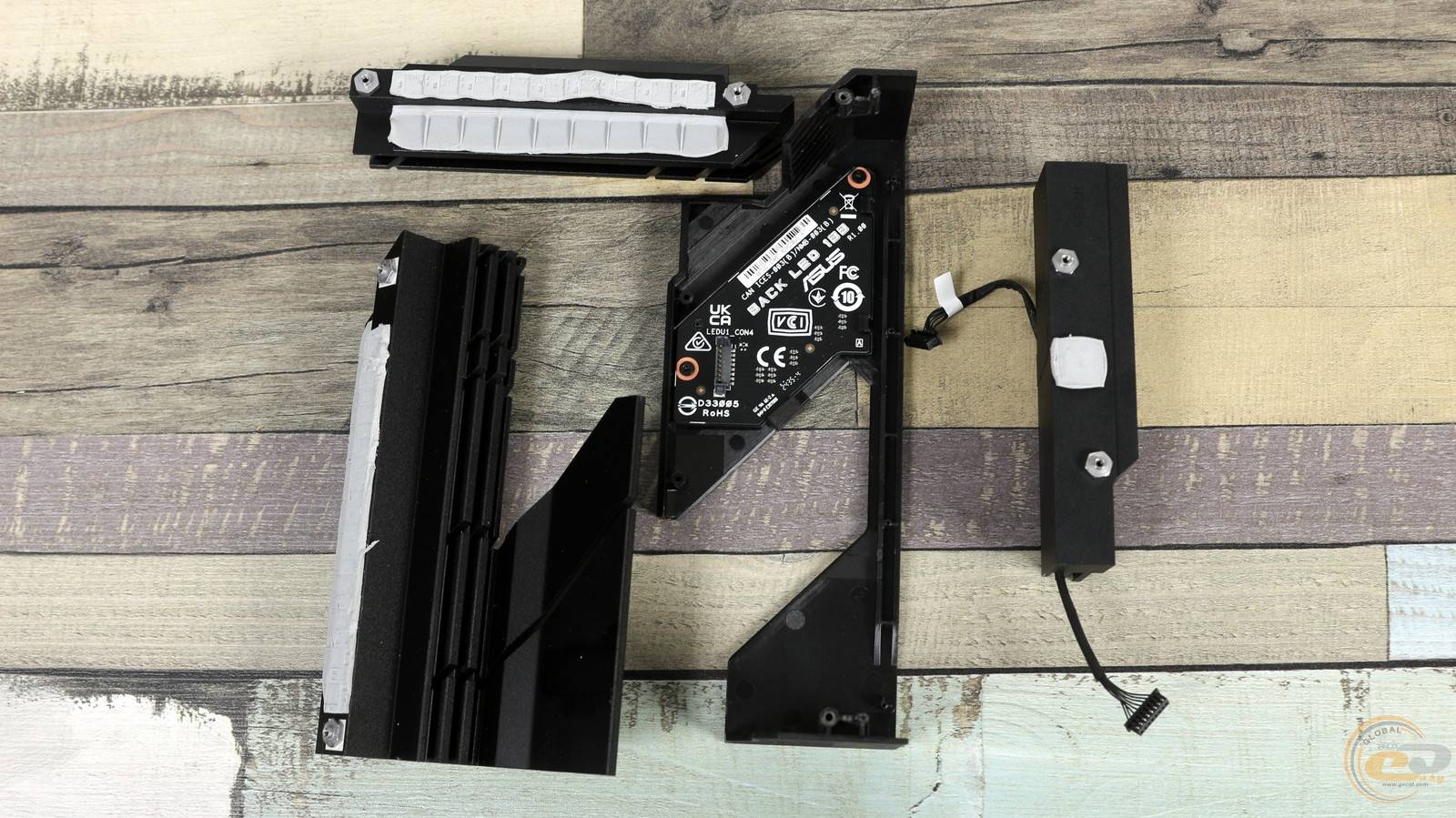

Охладители оснащены термопрокладками,...

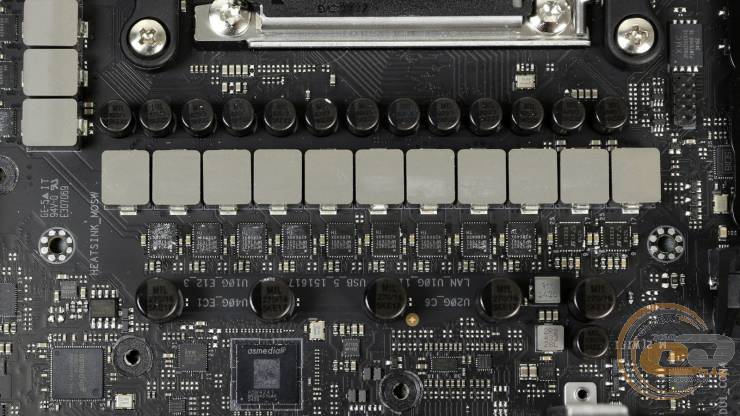

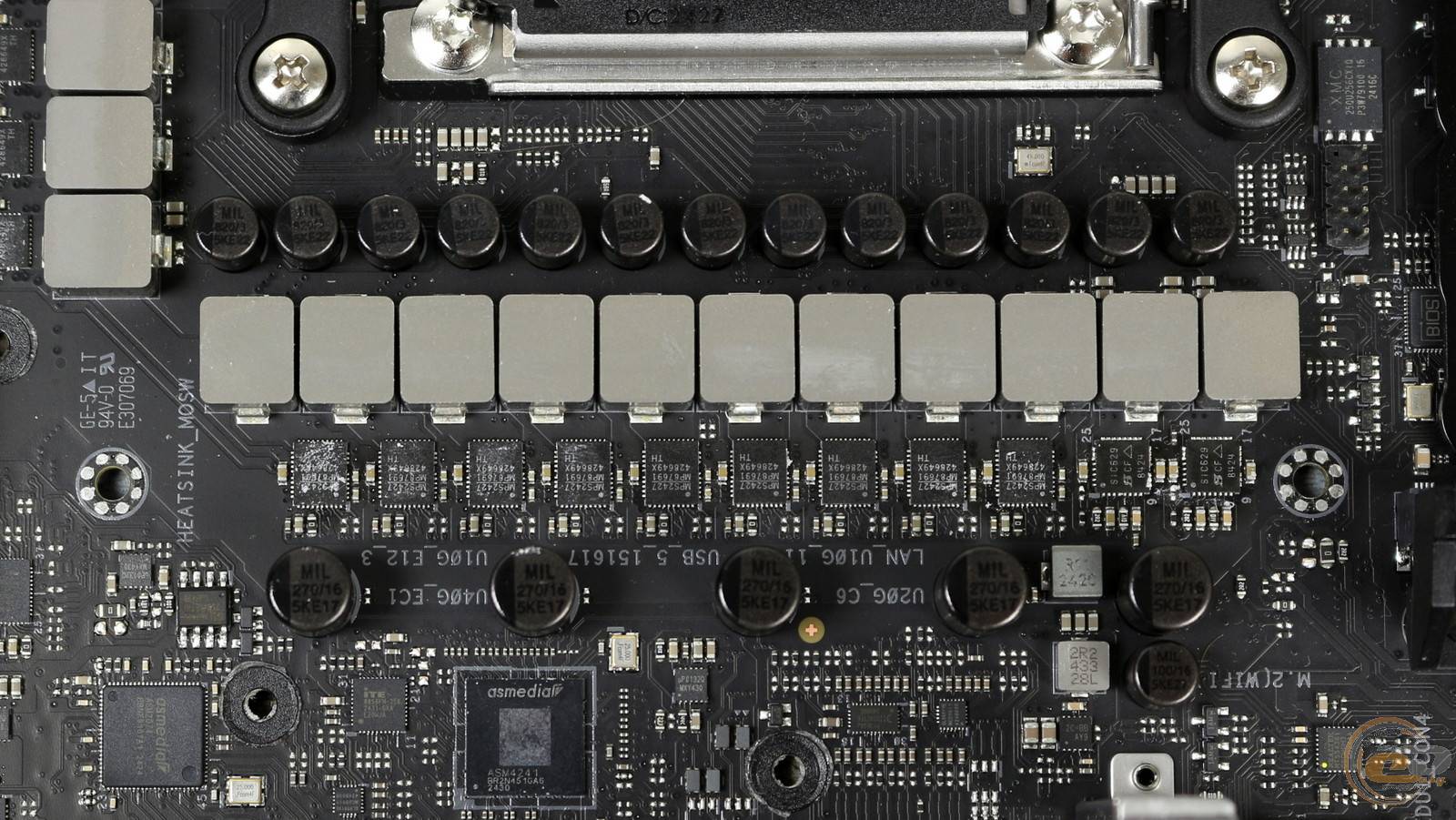

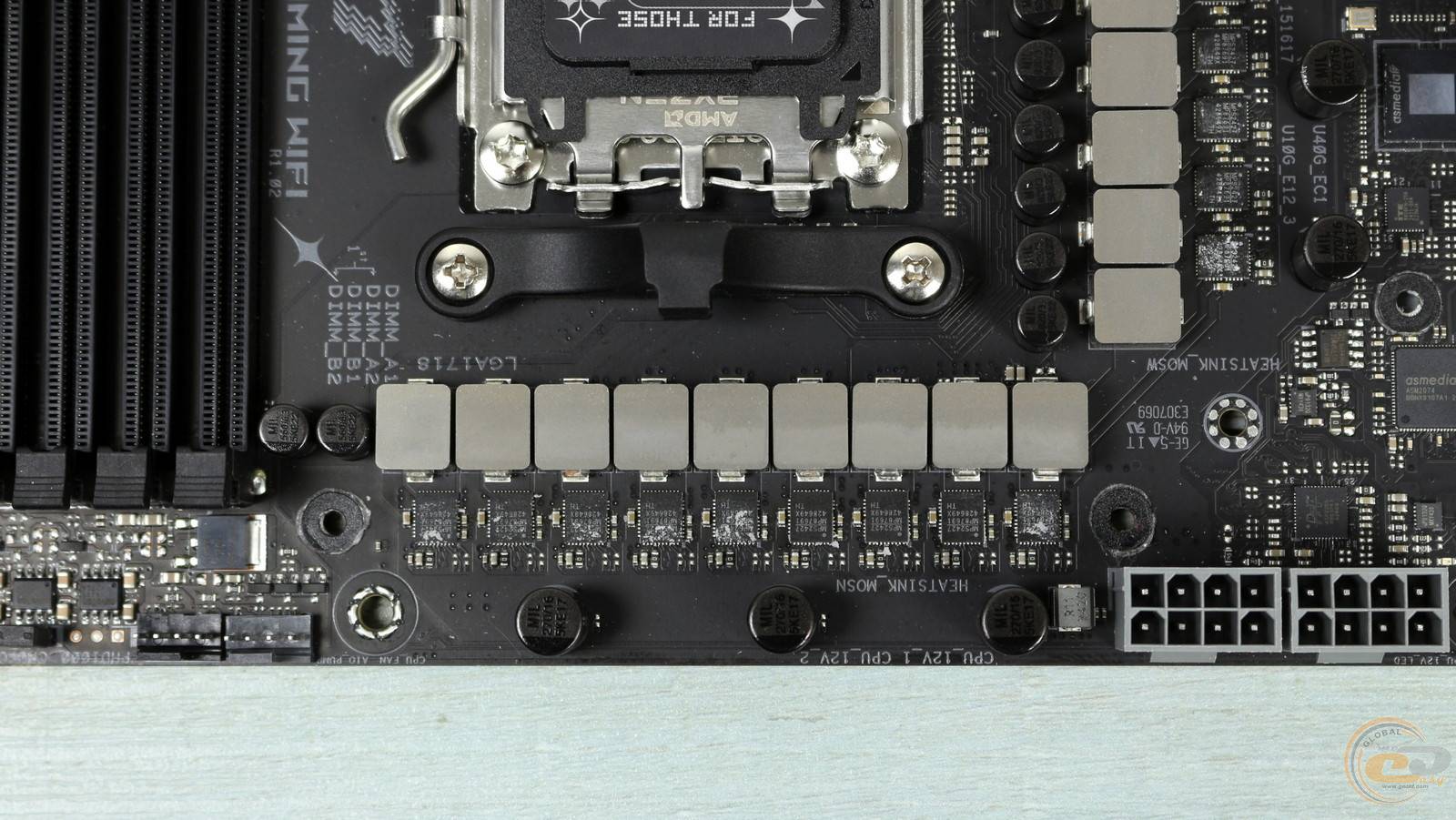

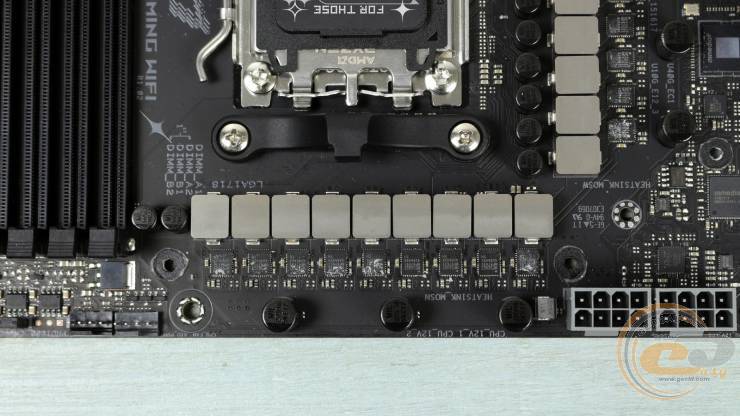

...через которые они отводят тепло от элементов 16 (90 А) + 2 (80 А) + 2 (90 А)-фазной схемы питания. Кстати, это даже на одну фазу больше, чем у ASUS TUF GAMING X870-PLUS WIFI на основе топового чипсета.

Как и ожидалось от устройства такого класса, элементная база подсистемы питания и платы в целом включает лишь высококачественные твердотельные конденсаторы и ферритовые дроссели.

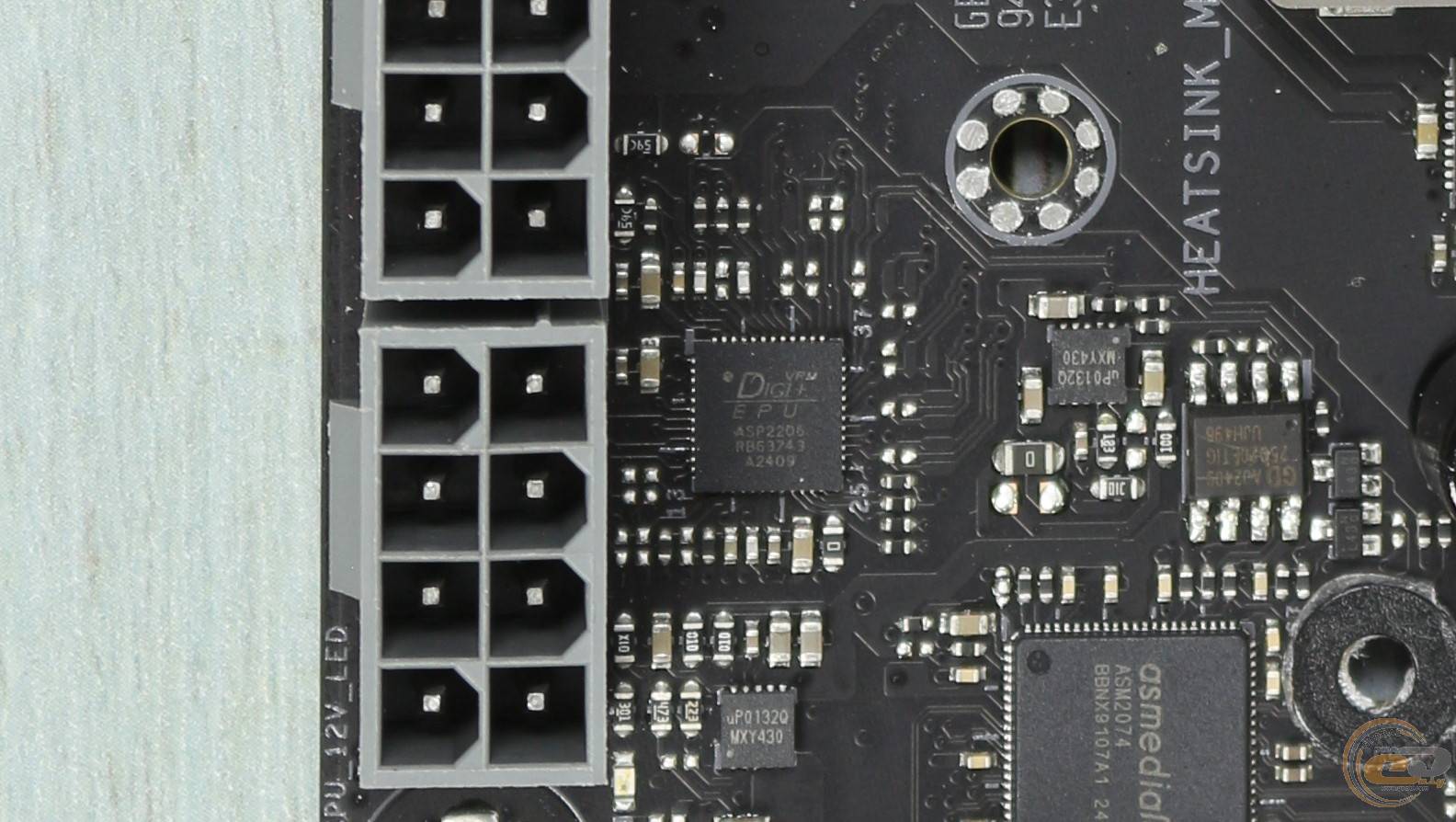

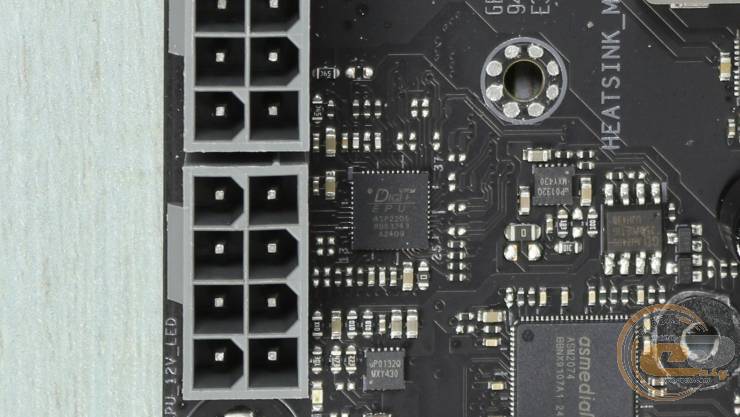

А управление данной подсистемой производится с помощью контроллера DIGI+ EPU ASP2206.

После 20 мин стресс-тестирования 12-ядерного AMD Ryzen 9 9900X в AIDA FPU, упомянутые радиаторы прогрелись всего лишь до 50-54°С, а расположенные под ними дроссели - до 55-57°С. Это очень хорошие показатели, учитывая тот факт, что этот процессор может потреблять около 170 Вт электроэнергии. Так что даже при использовании здесь 16-ядерных Ryzen 9 9950X / 9950X3D температура элементов VRM будет в полном порядке.

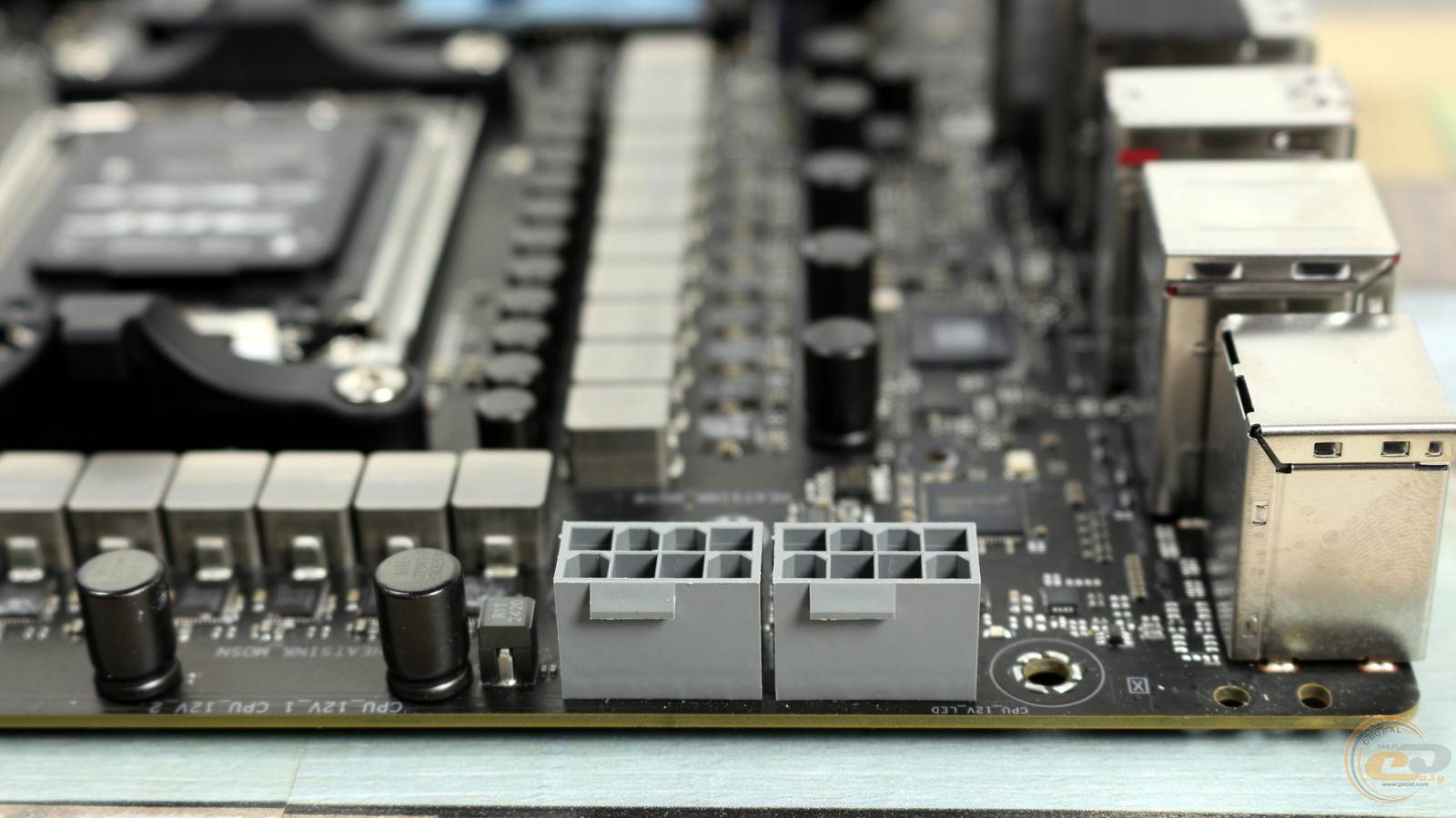

А для подвода питания сюда используются два привычных 8-контактных разъема ATX12V. Рядом с ними присутствует индикатор, информирующий про плохое подключение коннекторов.

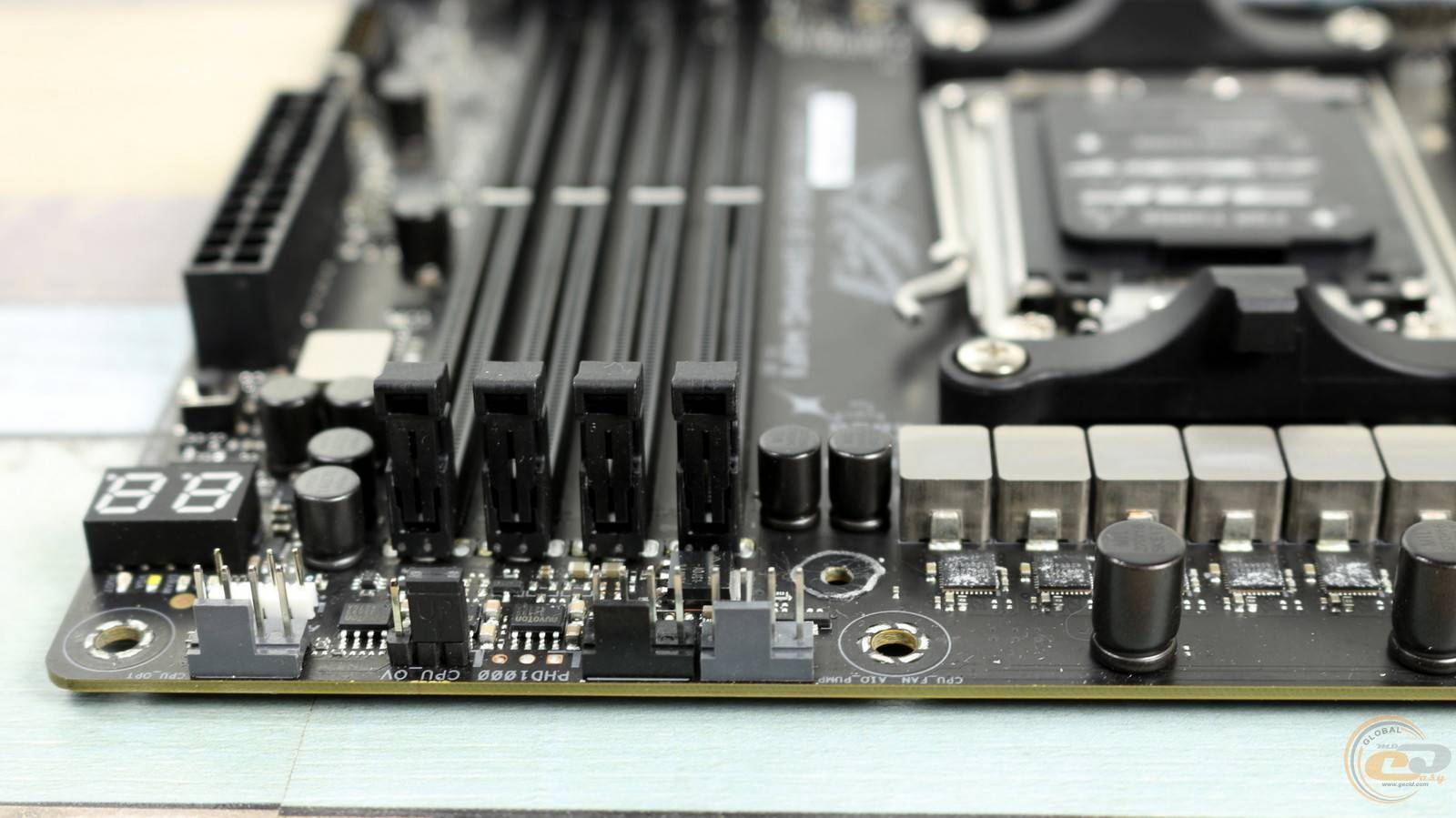

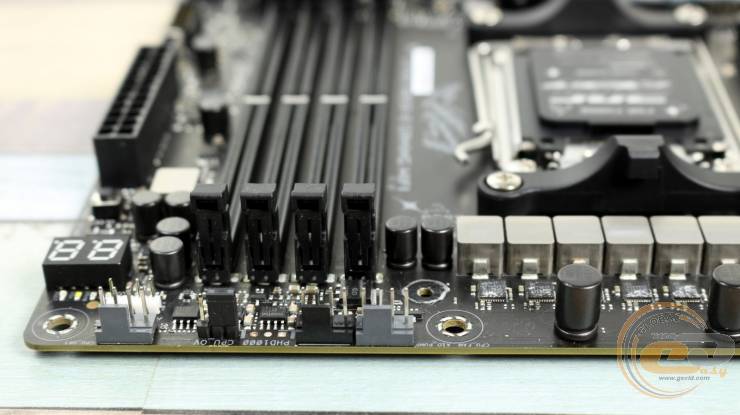

Ближе к слотам памяти расположены три 4-контактных FAN-разъема.

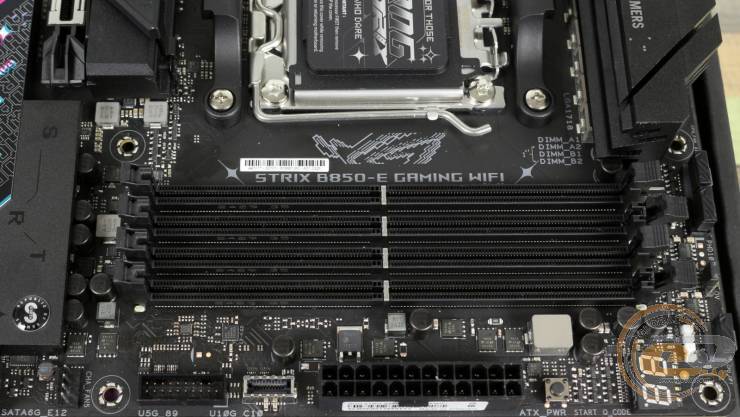

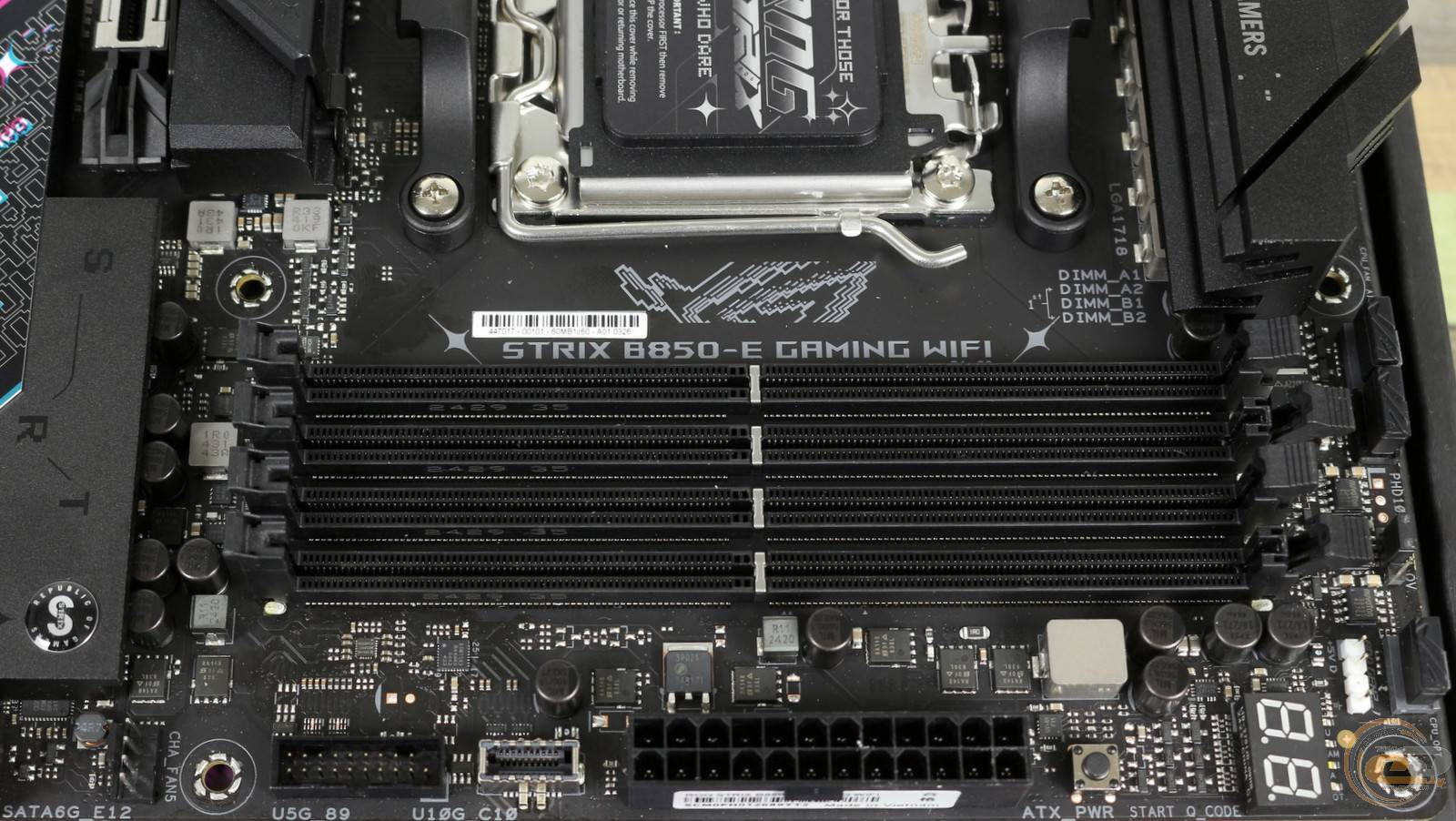

Сами же четыре DIMM-слота предназначены для ОЗУ стандарта DDR5. Они поддерживают модули общим объемом 192 ГБ с частотой до 8000+ МТ/с. Наличие фиксаторов сверху упростит процесс установки и извлечения планок.

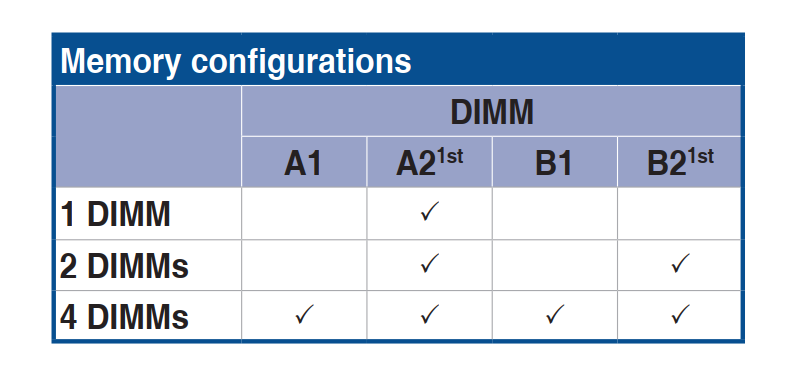

Кстати, согласно руководству пользователя, для двух планок памяти приоритетными являются слоты A2 и B2, а для одной — A2.

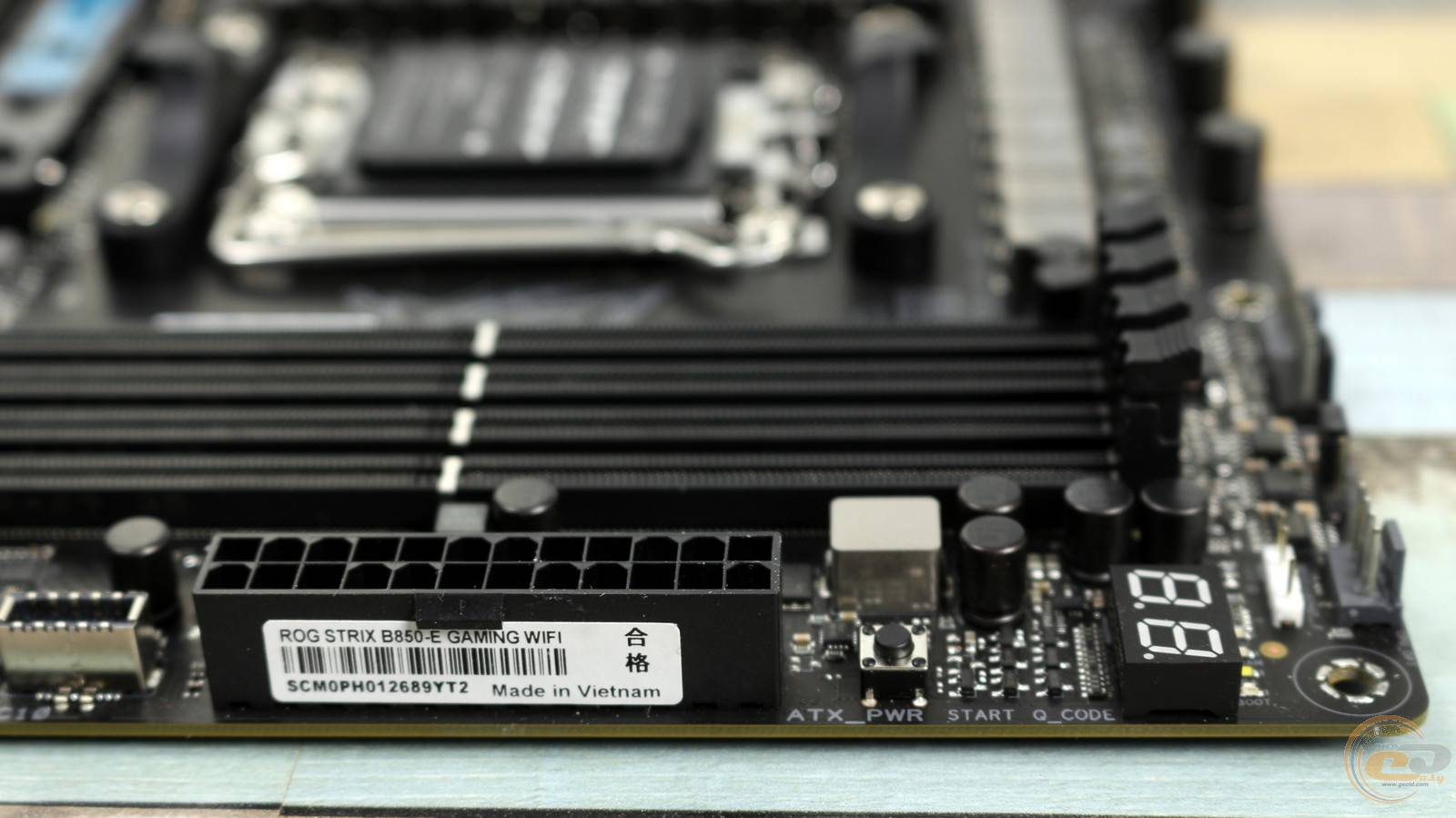

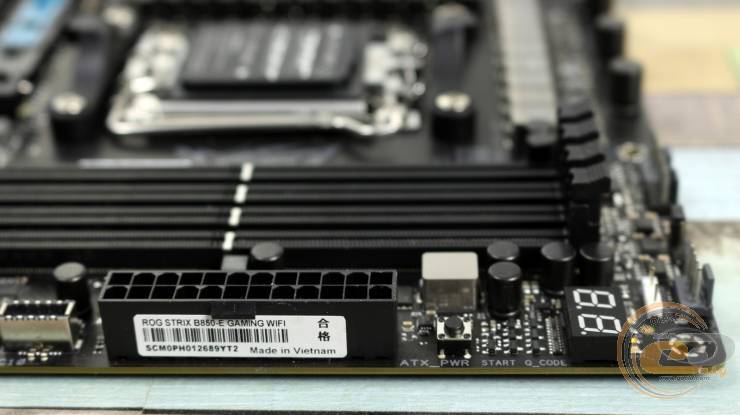

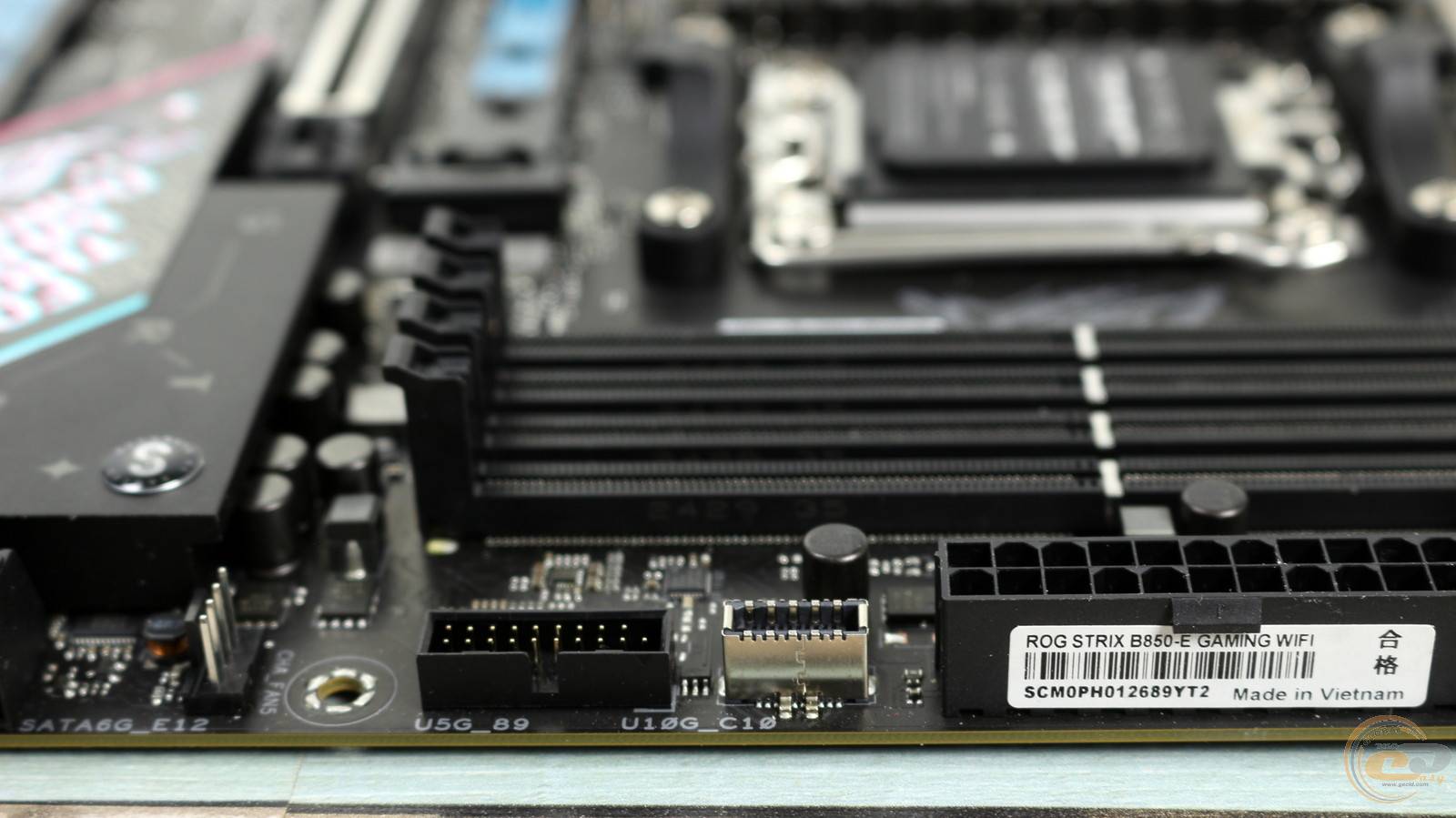

Вдоль правого края платы предусмотрен ряд полезных элементов: колодка подключения адресной LED-подсветки, индикаторы загрузки системы, табло вывода диагностических кодов, кнопка включения, 24-контактный разъем питания ATX,...

...колодка фронтальных USB 3.2 Gen 2x2 и USB 3.2 Gen 1. Последние предназначены для подключения соответственно USB Type-C с пропускной способностью до 20 Гбит/с и двух USB 3.2 Gen 1 со скоростью 5 Гбит/с.

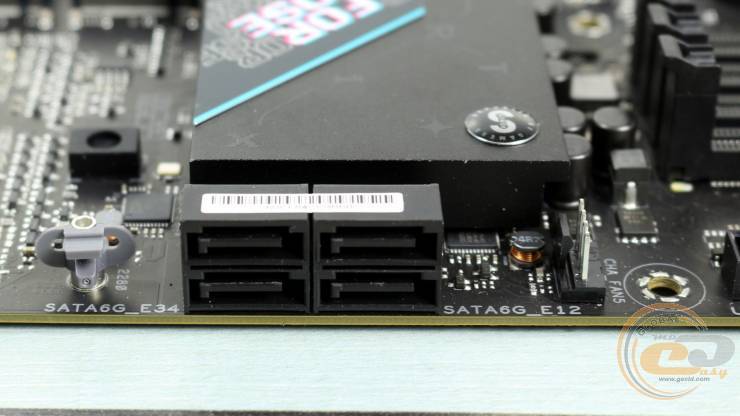

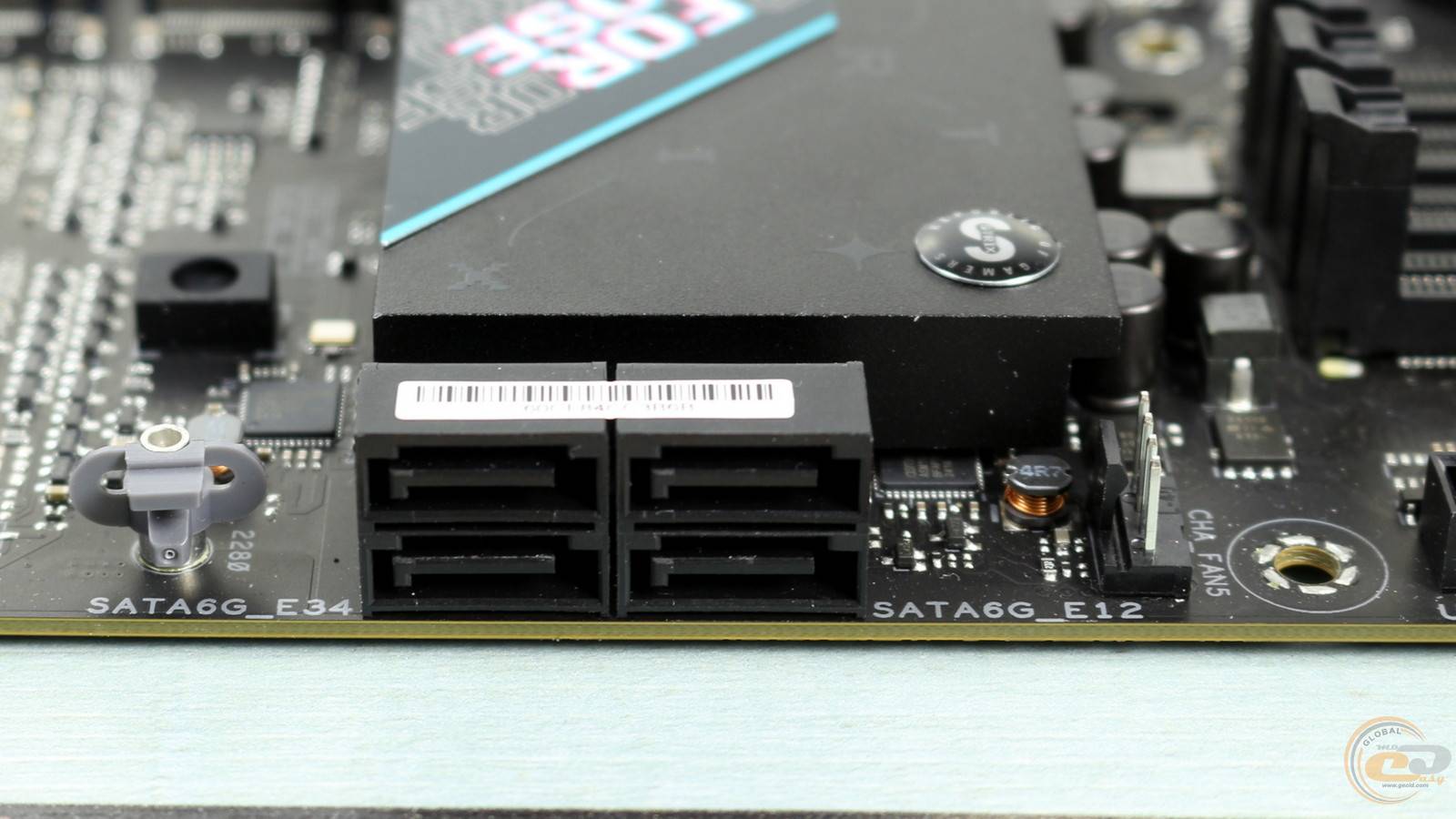

Еще ниже виден разъем уже для корпусного пропеллера и четыре порта SATA 6 Гбит/с. Горизонтальная компоновка данного квартета позволит использовать их даже при установке габаритной видеокарты. Вот только подсоединить сюда кабели лучше всего еще до монтажа графического адаптера.

Рядом расположен радиатор чипсета. Его габаритов достаточно, чтобы обеспечить достойную температуру набора логики – за 20 минут вышеупомянутого теста AIDA FPU он прогрелся до 57°C, и это при температуре в помещении 24°C.

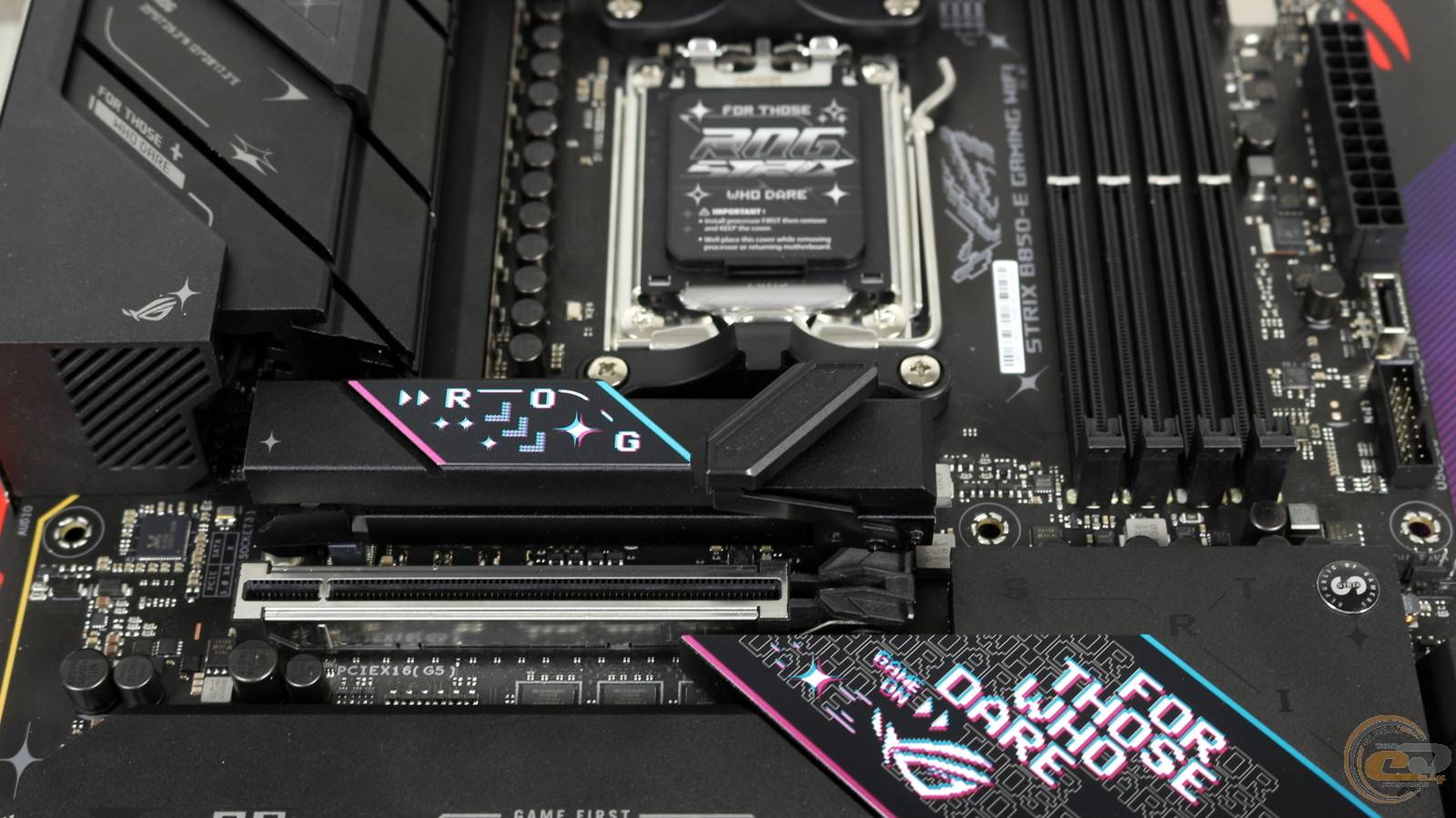

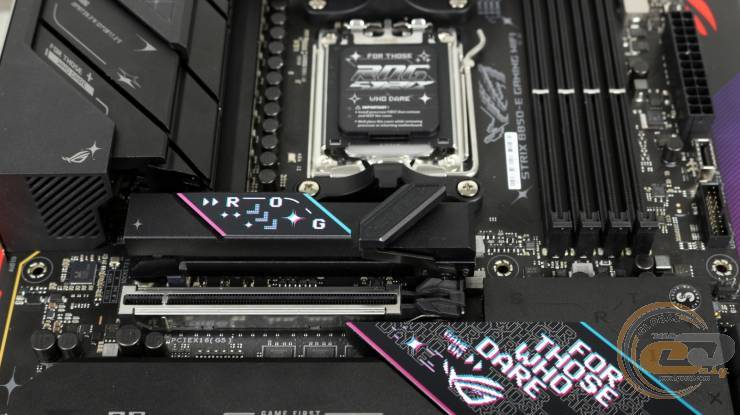

Хотя ASUS ROG STRIX B850-E GAMING WIFI является полноразмерной ATX-платой, слотов расширения PCIe здесь всего лишь два:

1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 4.0 x16 (в режиме х4).

Верхний из них усилен и использует процессорные линии PCIe. Поэтому в случае решениями AMD Ryzen 8000 он будет работать в соответствии со стандартом PCIe 4.0 и максимум в режиме x8 или x4.

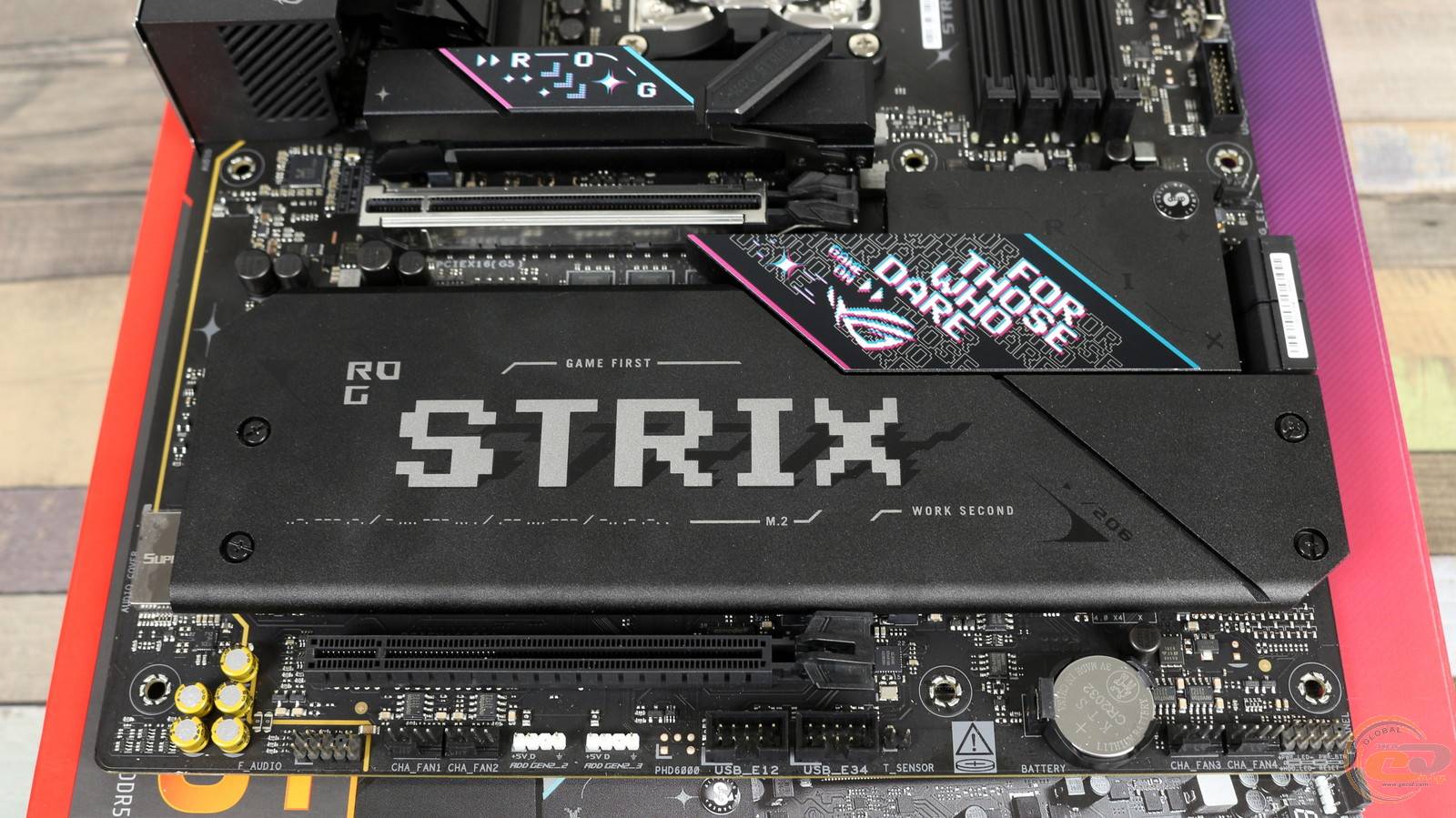

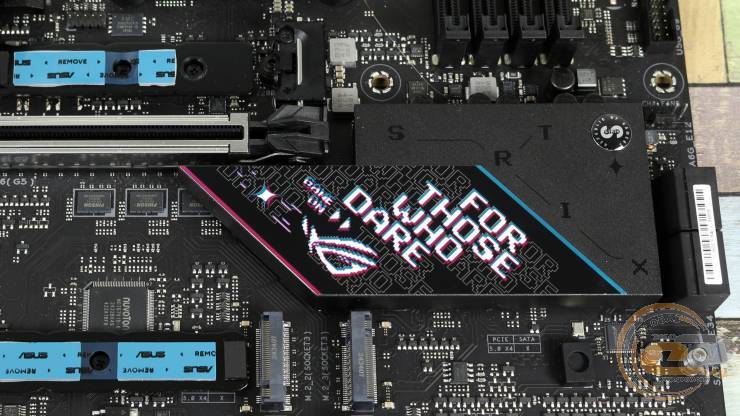

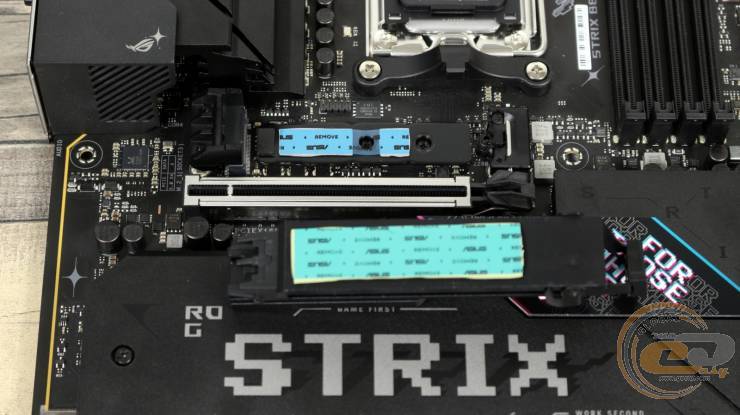

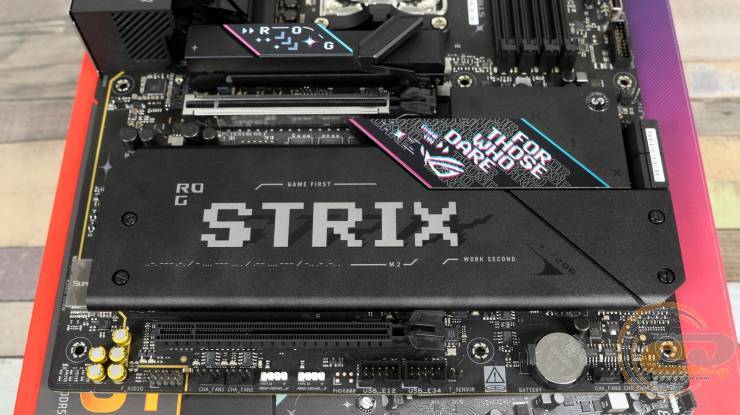

В то же время, большая часть площади платы отведена под посадочные места для установки SSD формата M.2 Socket 3.

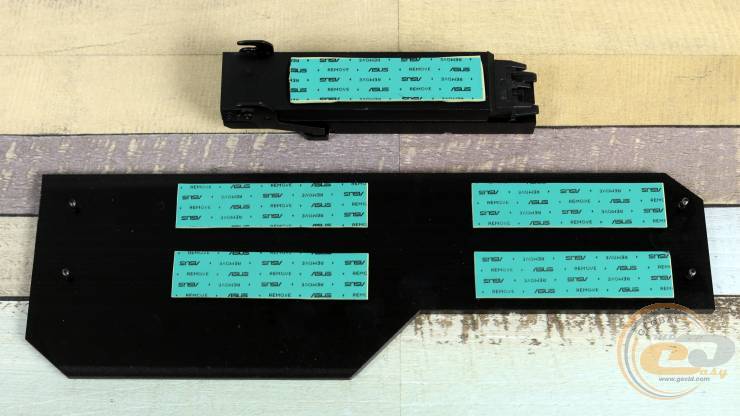

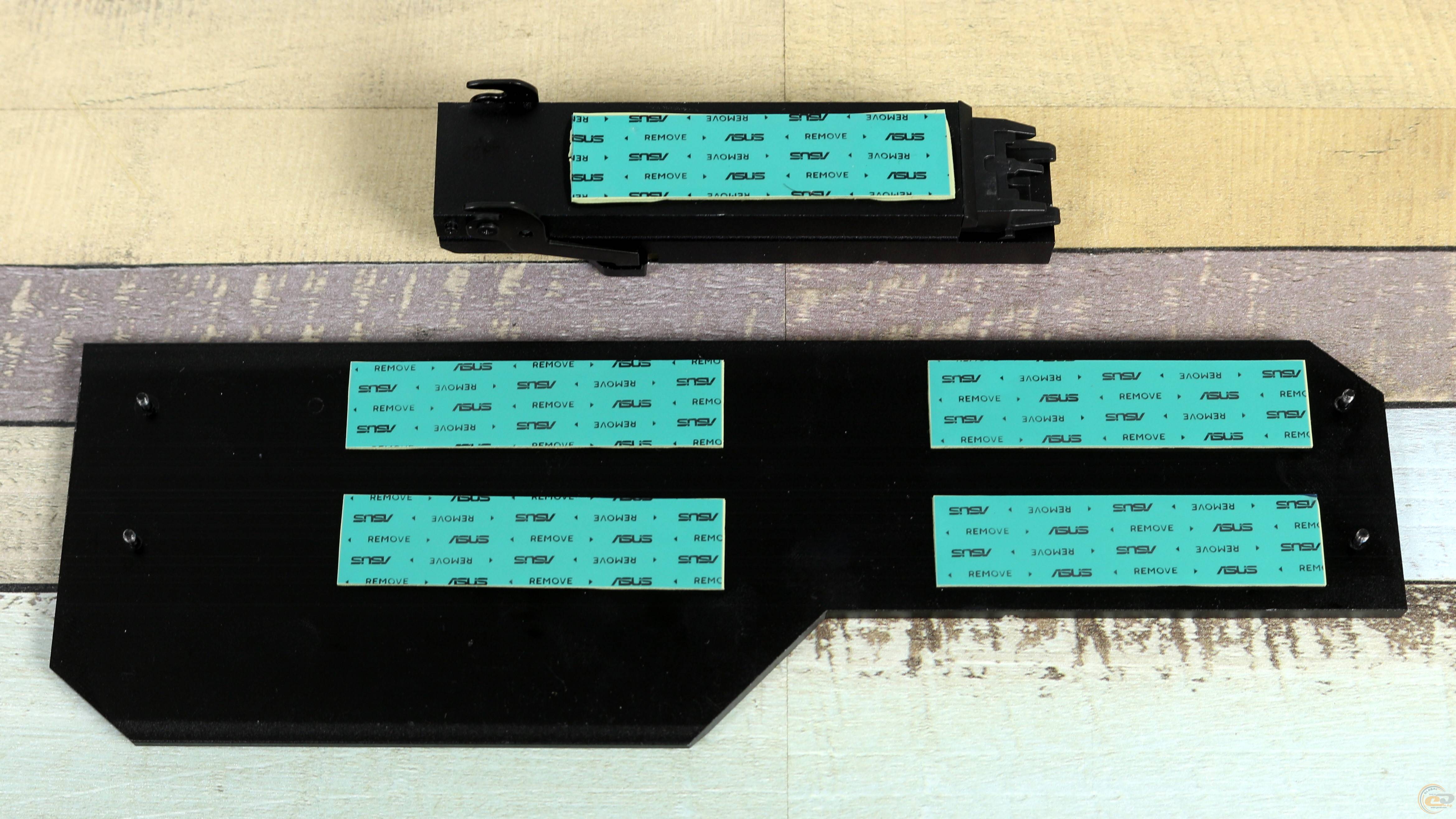

Все они спрятаны под радиаторами с термопрокладками.

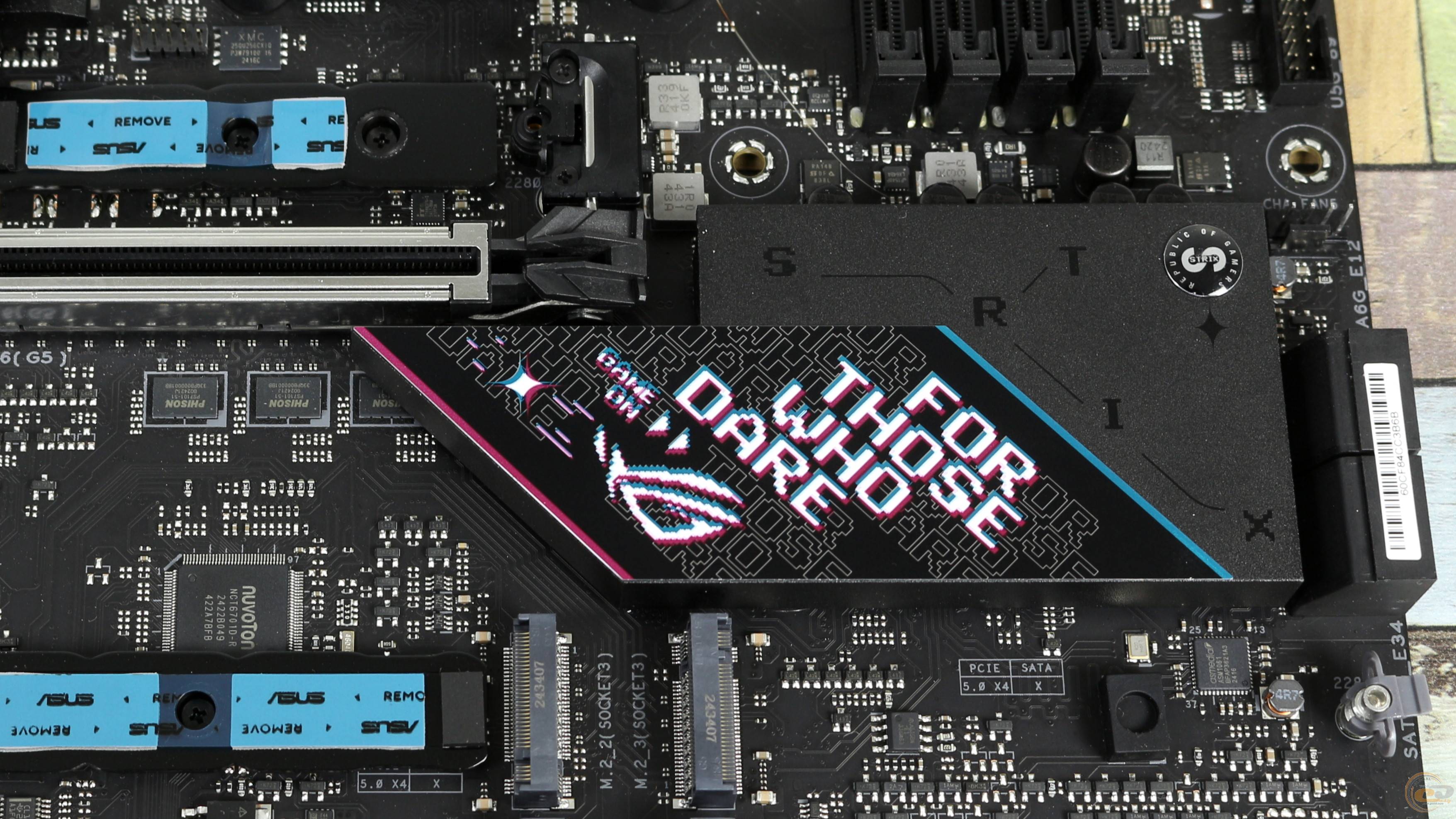

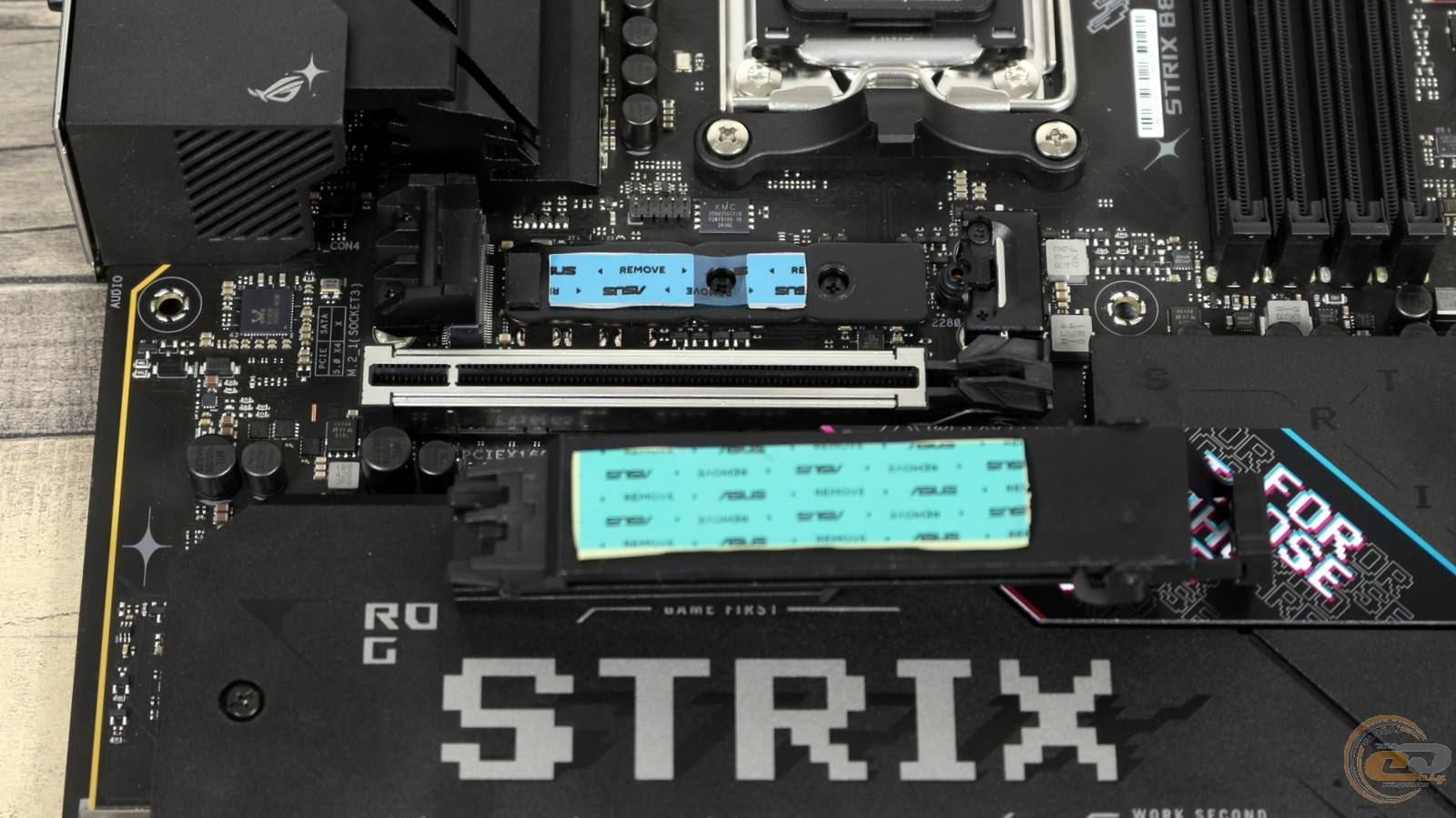

Верхний слот предназначен для накопителя форм-фактора M.2 2242/2260/2280 с высокоскоростным интерфейсом PCIe 5.0 x4. Для дополнительного его охлаждения предусмотрен как отдельный радиатор с механизмом для его быстрого демонтажа (M.2 Q-RELEASE),...

…так и металлическая пластина, зафиксированная на самой плате. Традиционное “но” – при использовании процессоров AMD Ryzen 8000 (что на плате такого класса маловероятно) данный слот будет работать в режиме PCIe 4.0 x4.

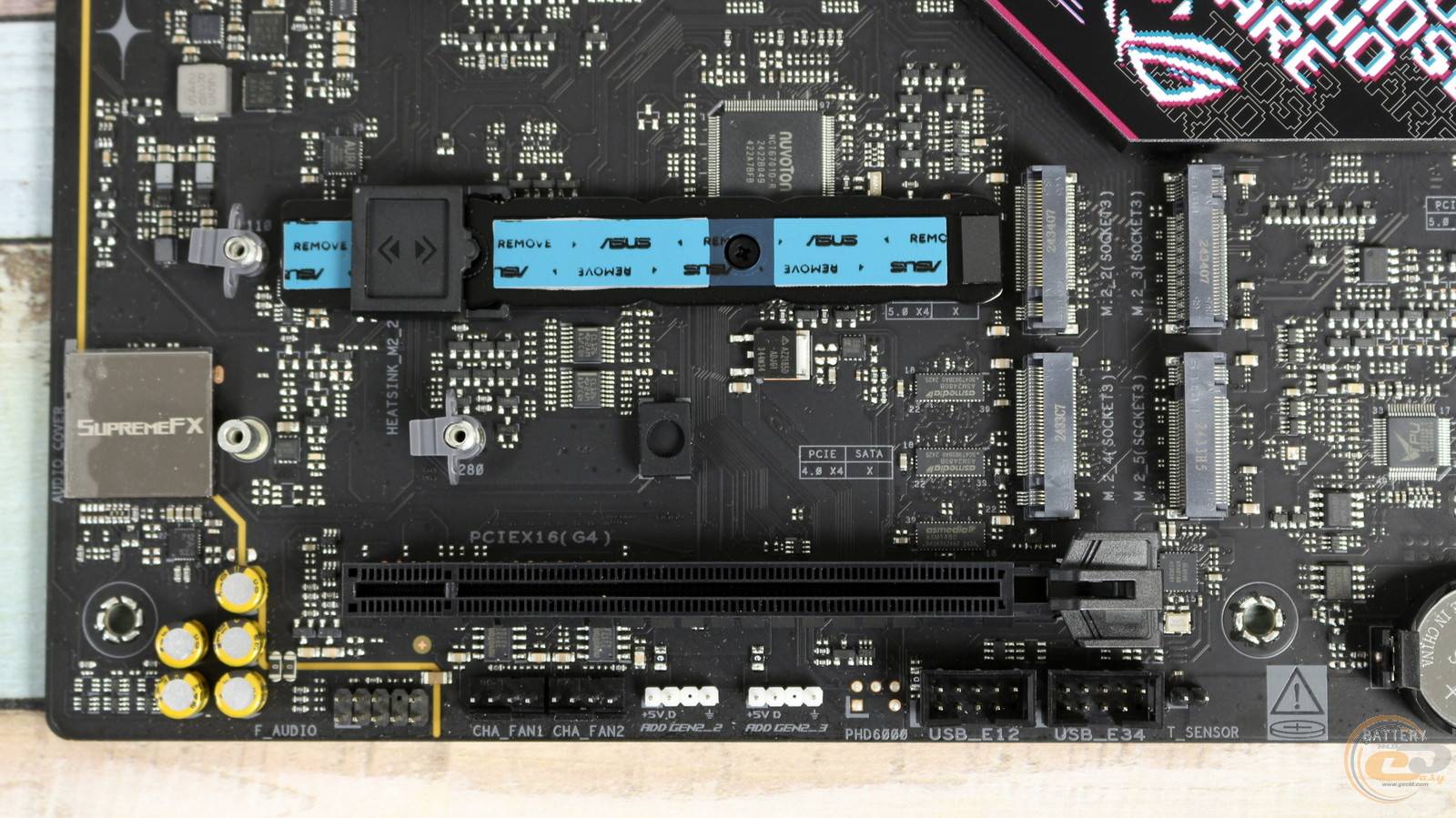

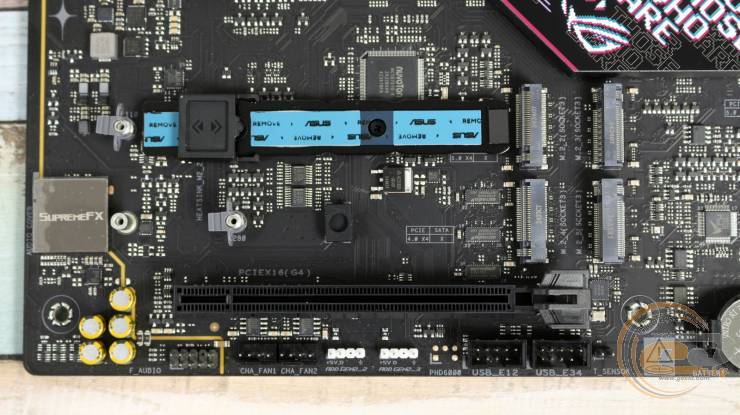

Под большим общим радиатором имеется еще четыре слота M.2. Два верхних могут вместить накопители 2242/2260/2280/22110 и 2280 соответственно. Они используют процессорные линии, поэтому при установке сюда SSD видеокарте достанется всего восемь линий PCIe 5.0. А в случае с AMD Ryzen 8000 эти два слота и вовсе не будут работать.

В свою очередь два нижних разъема поддерживают накопители формата M.2 2280 и стандарта PCIe 4.0 x4, для чего уже задействованы линии чипсета. Впрочем, и здесь есть ограничения – при использовании слота PCI Express 4.0 x16 разъем M.2_4 не будет работать.

Кстати, все разъемы M.2 поддерживают безвинтовую фиксацию накопителей (M.2 Q-LATCH), что придает удобства в процессе монтажа.

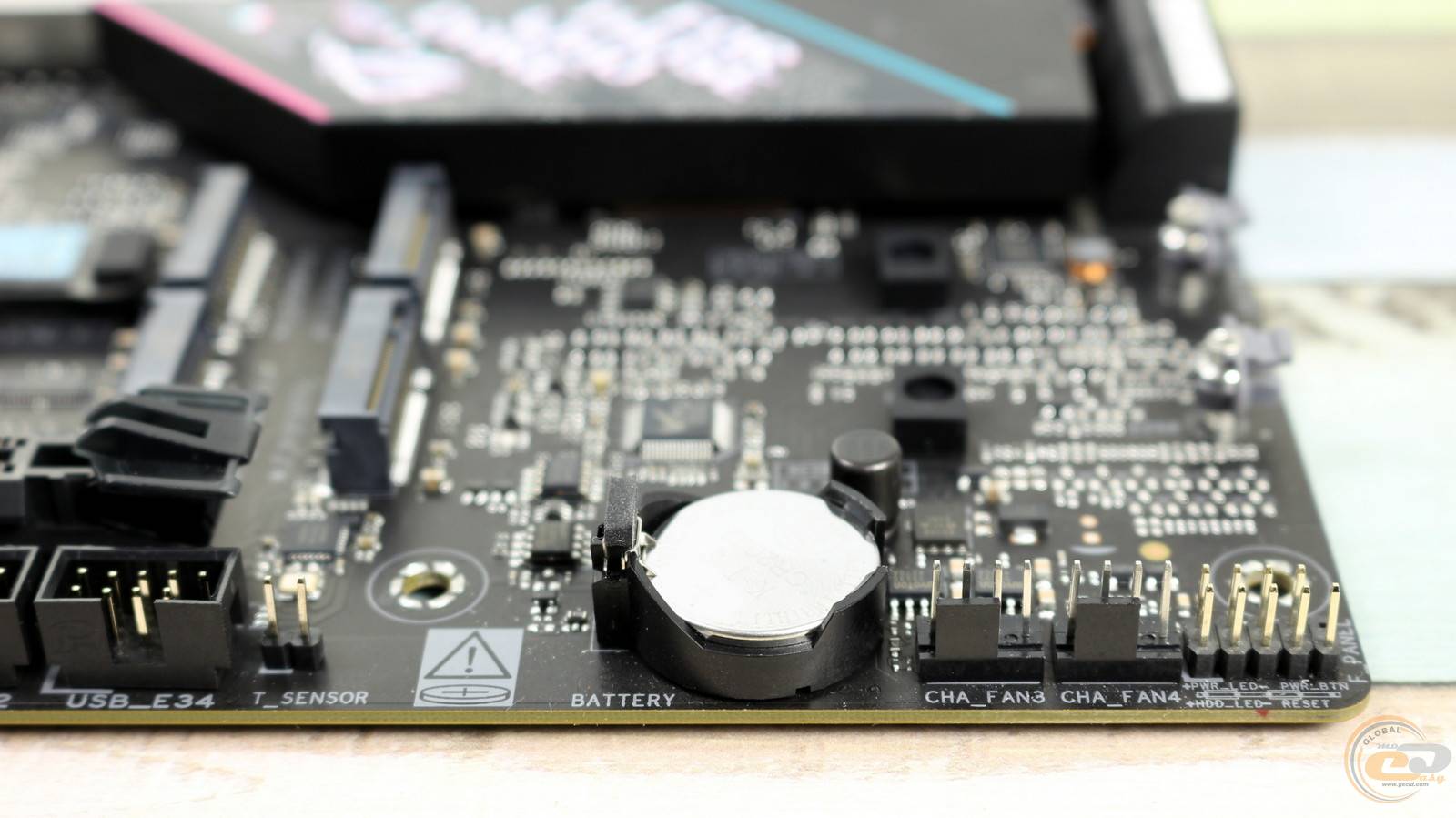

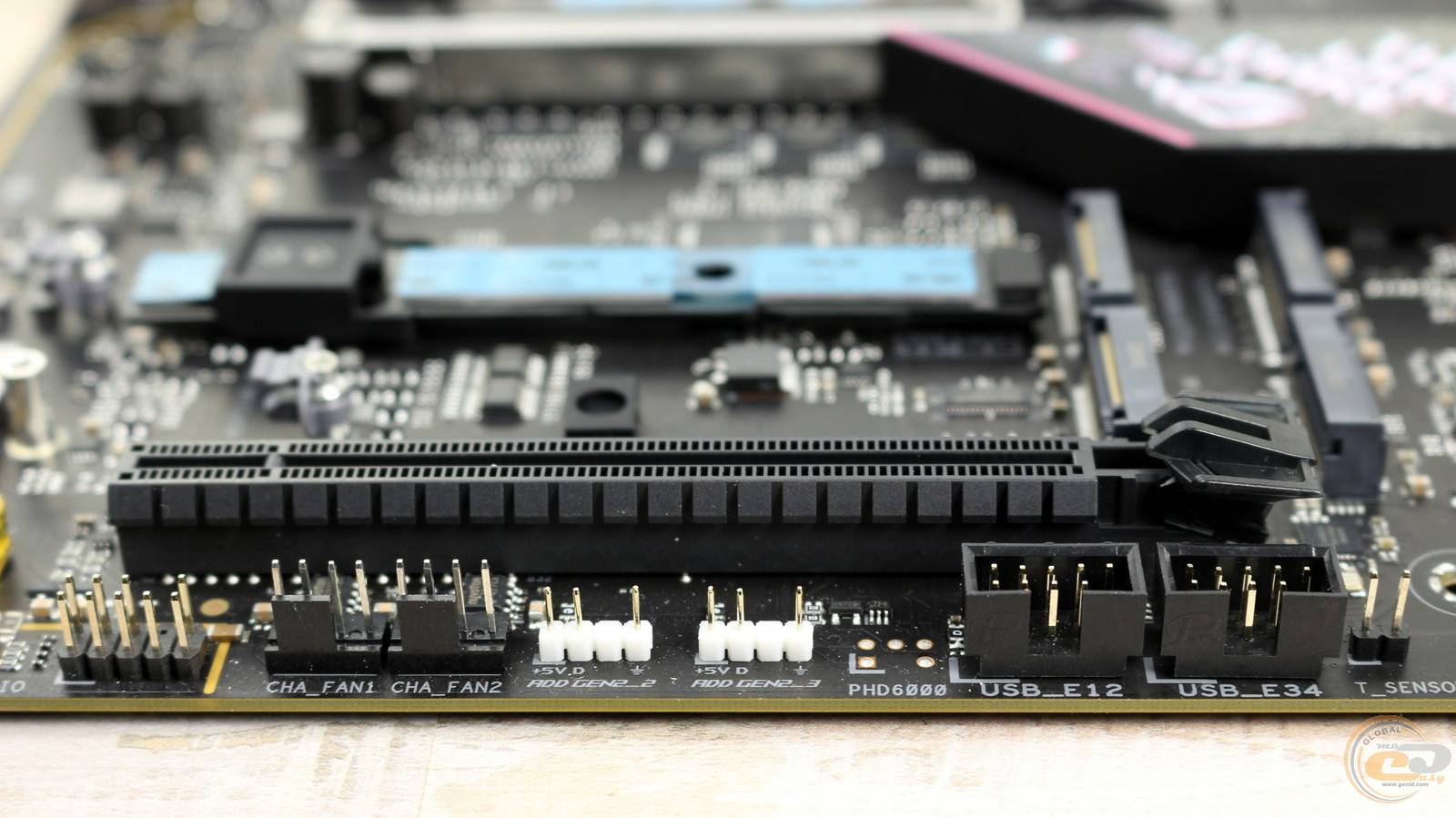

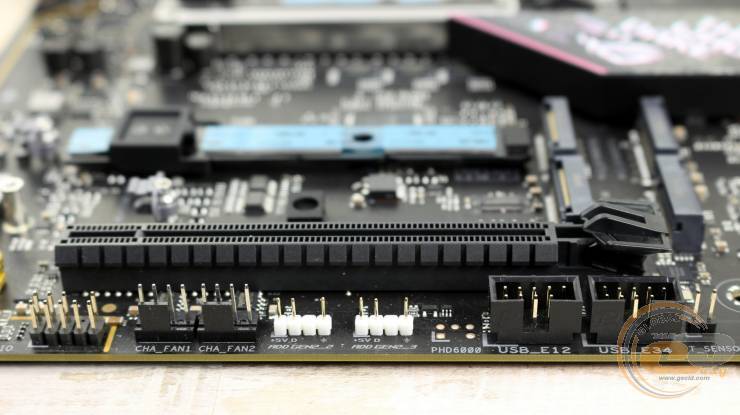

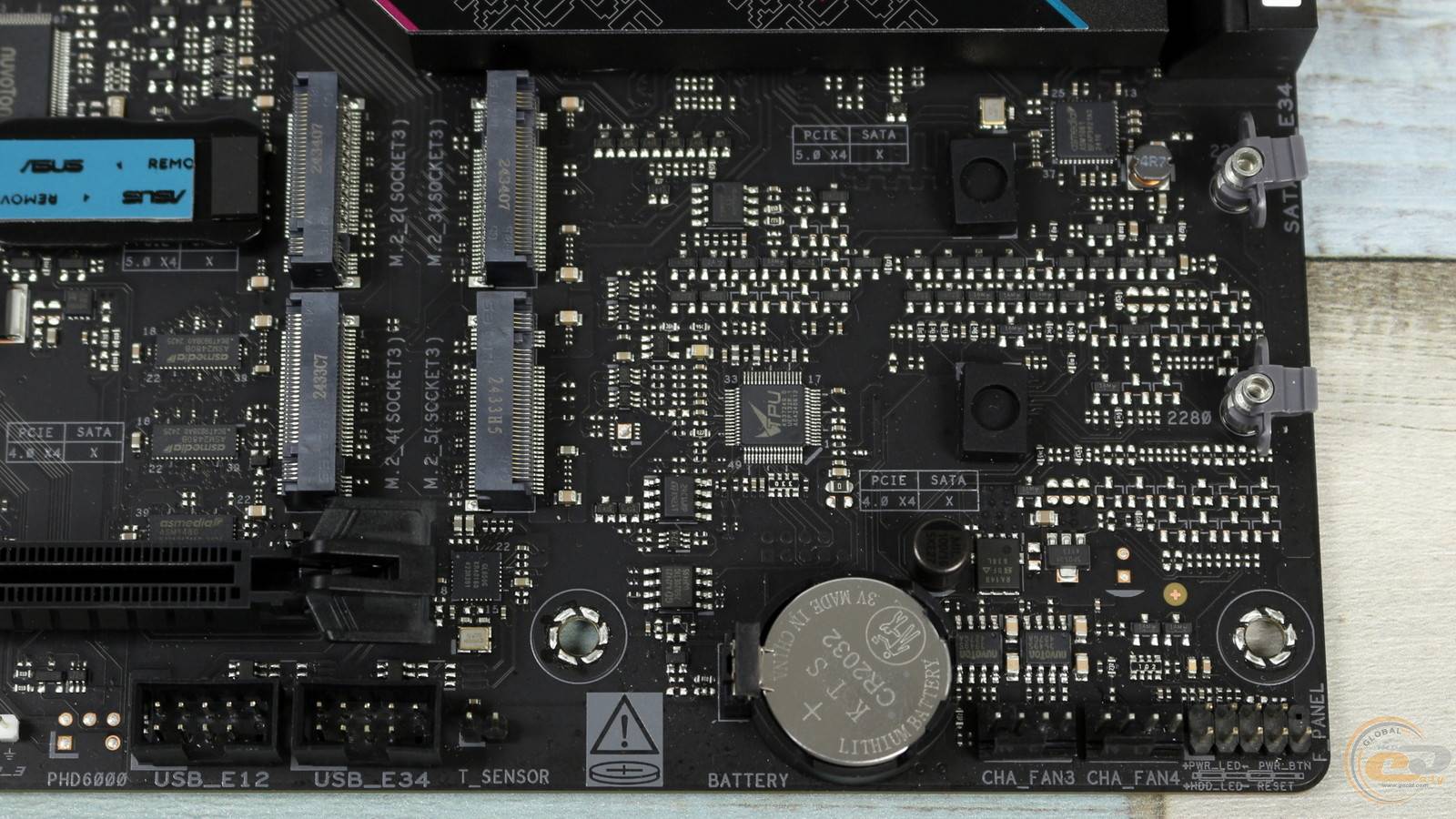

Что ж, опускаемся в самый низ платы. Здесь расположены: колодка подключения кнопок и индикаторов фронтальной панели, четыре разъема для корпусных вентиляторов, колодка сигнализации о вторжении в корпус, два разъема для подсветки ARGB, две колодки USB для реализации четырех USB 2.0, а также разъем для фронтального аудио.

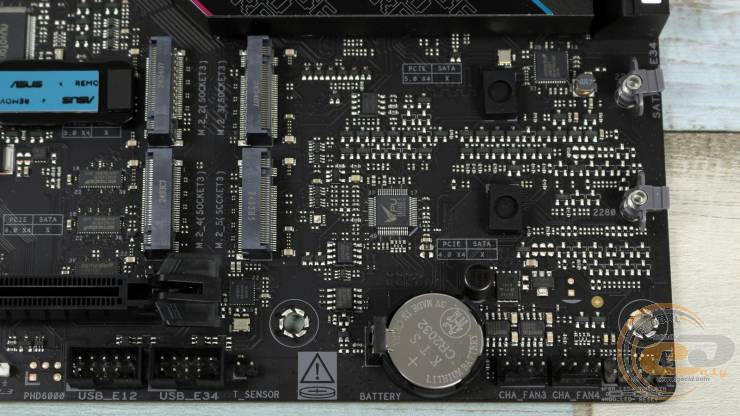

Доступ к батарейке CMOS очень удобный и ее замена или извлечение не требует демонтажа или отключения каких-либо соседних элементов. В свою очередь кнопка сброса CMOS для удобства разместилась рядом с тыльными интерфейсами.

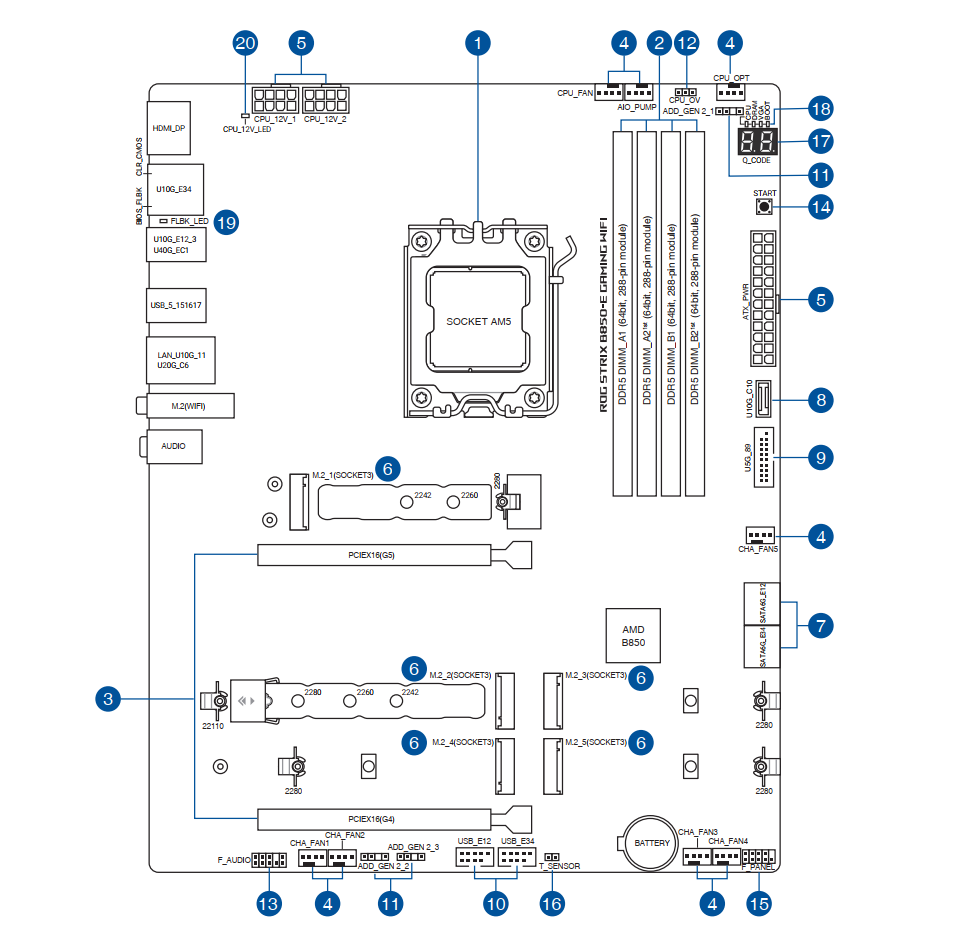

В целом на плате имеются три колодки для организации подсветки (обозначены числом 11) и восемь разъемов для подключения вентиляторов и насоса с поддержкой ШИМ-регулировки скорости (обозначены цифрой 4).

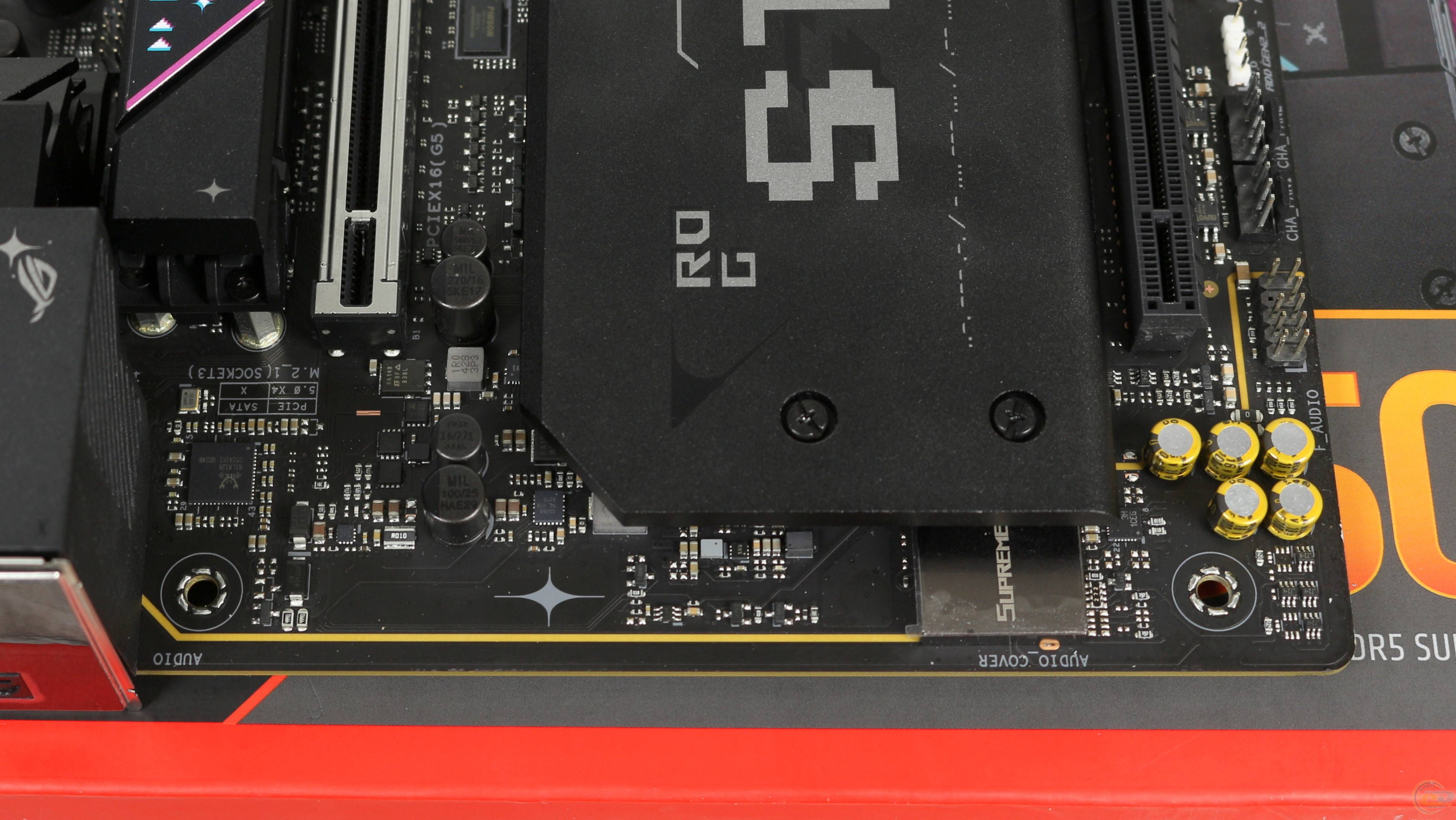

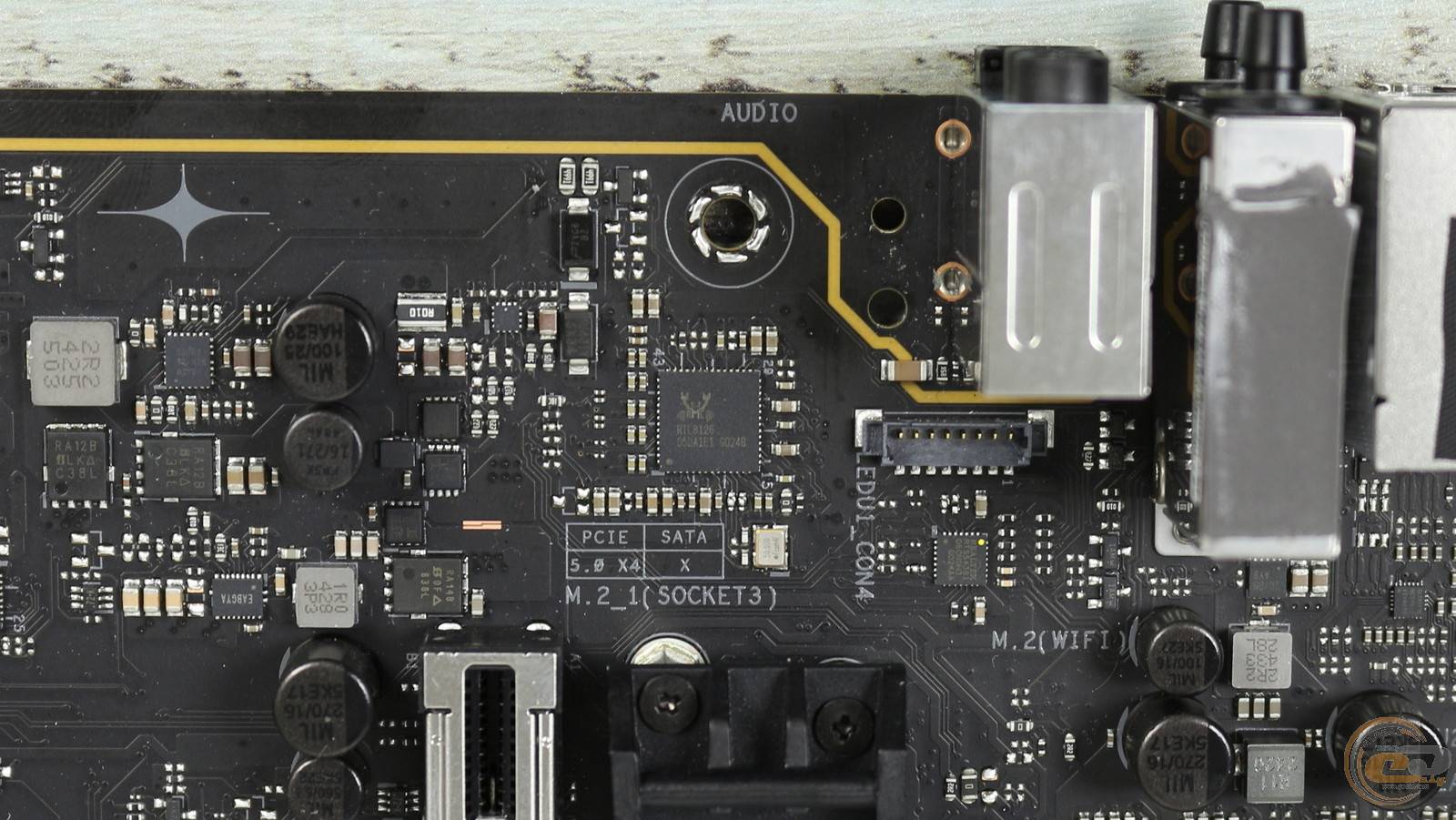

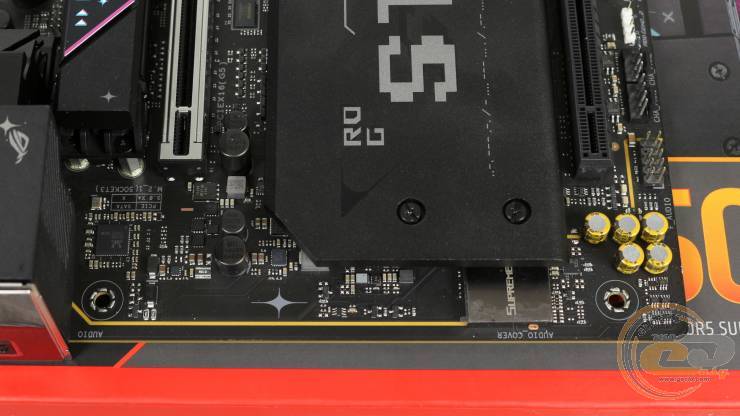

Что касается аудиотракта, то здесь предусмотрено экранирование от помех, установлены аудиоконденсаторы, а под крышкой спрятан 7.1-канальный аудиокодек ROG SupremeFX ALC4080 с усилителем Savitech SV3H712.

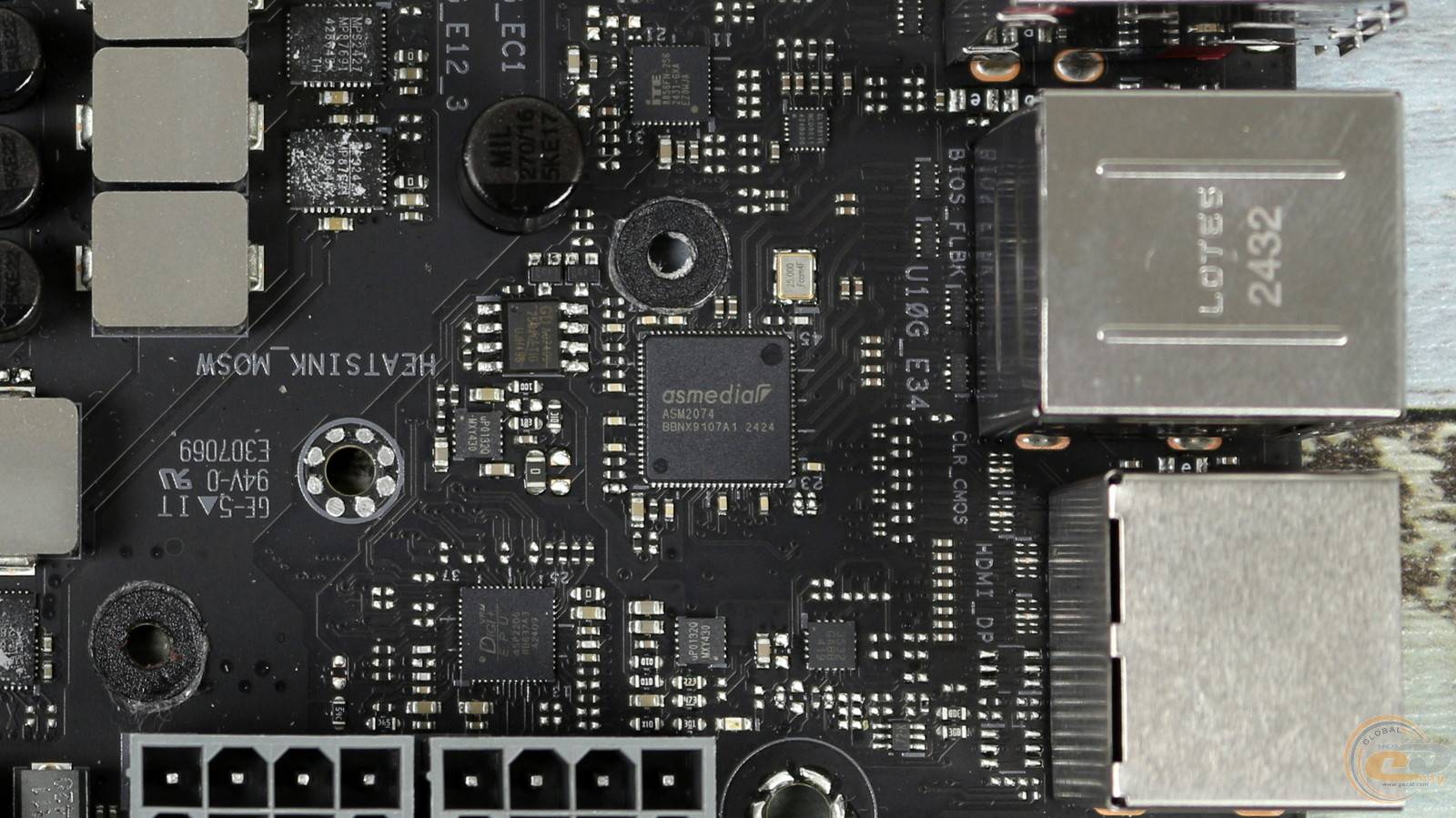

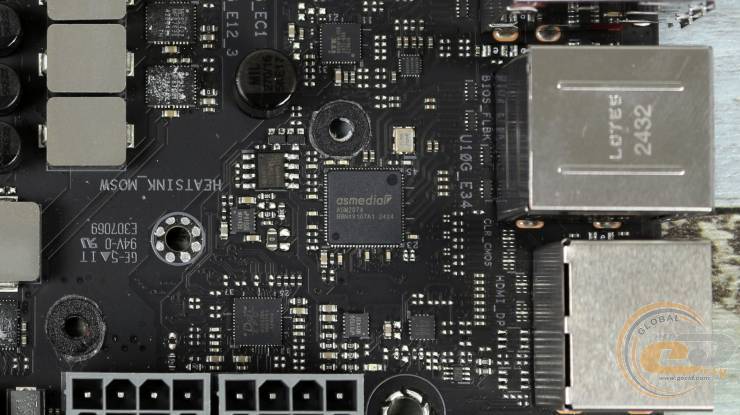

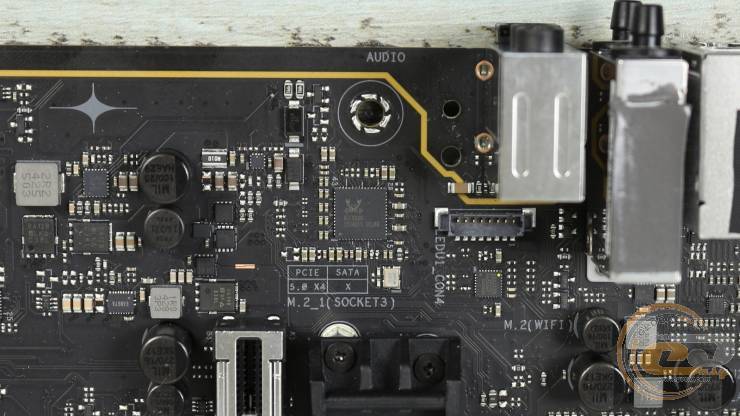

Несколько выше распаян контроллер ASMedia ASM2074, благодаря которому реализована работа портов USB 3.2 Gen2.

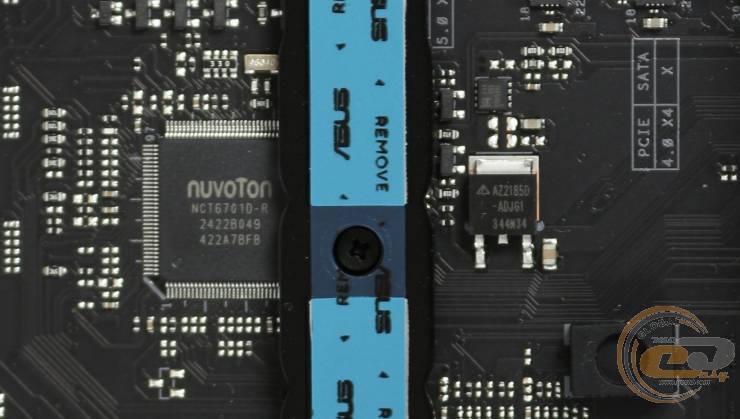

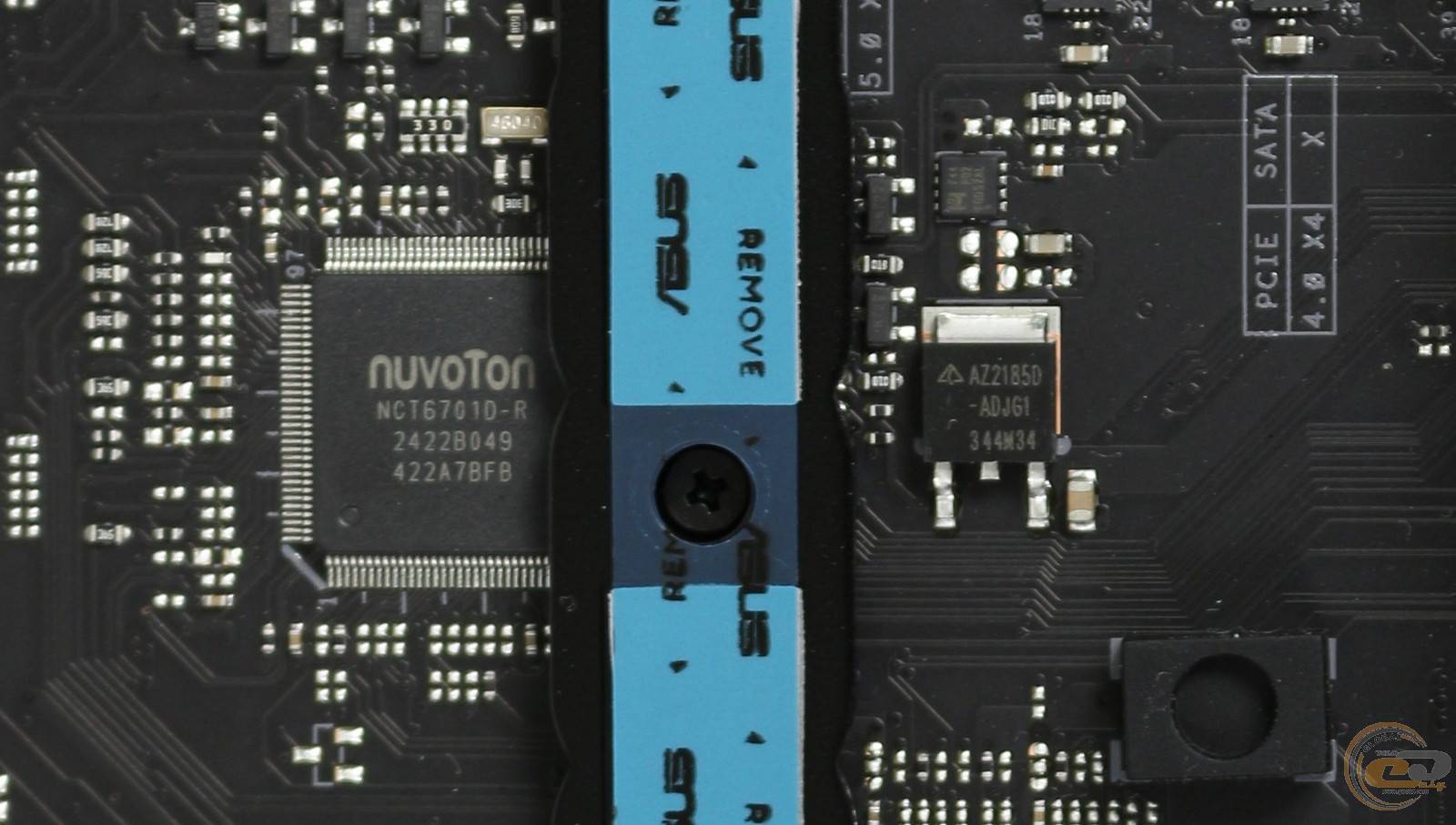

Мультиконтроллером выступает уже знакомый нам по другим современным платам чип NUVOTON NCT6701D-R.

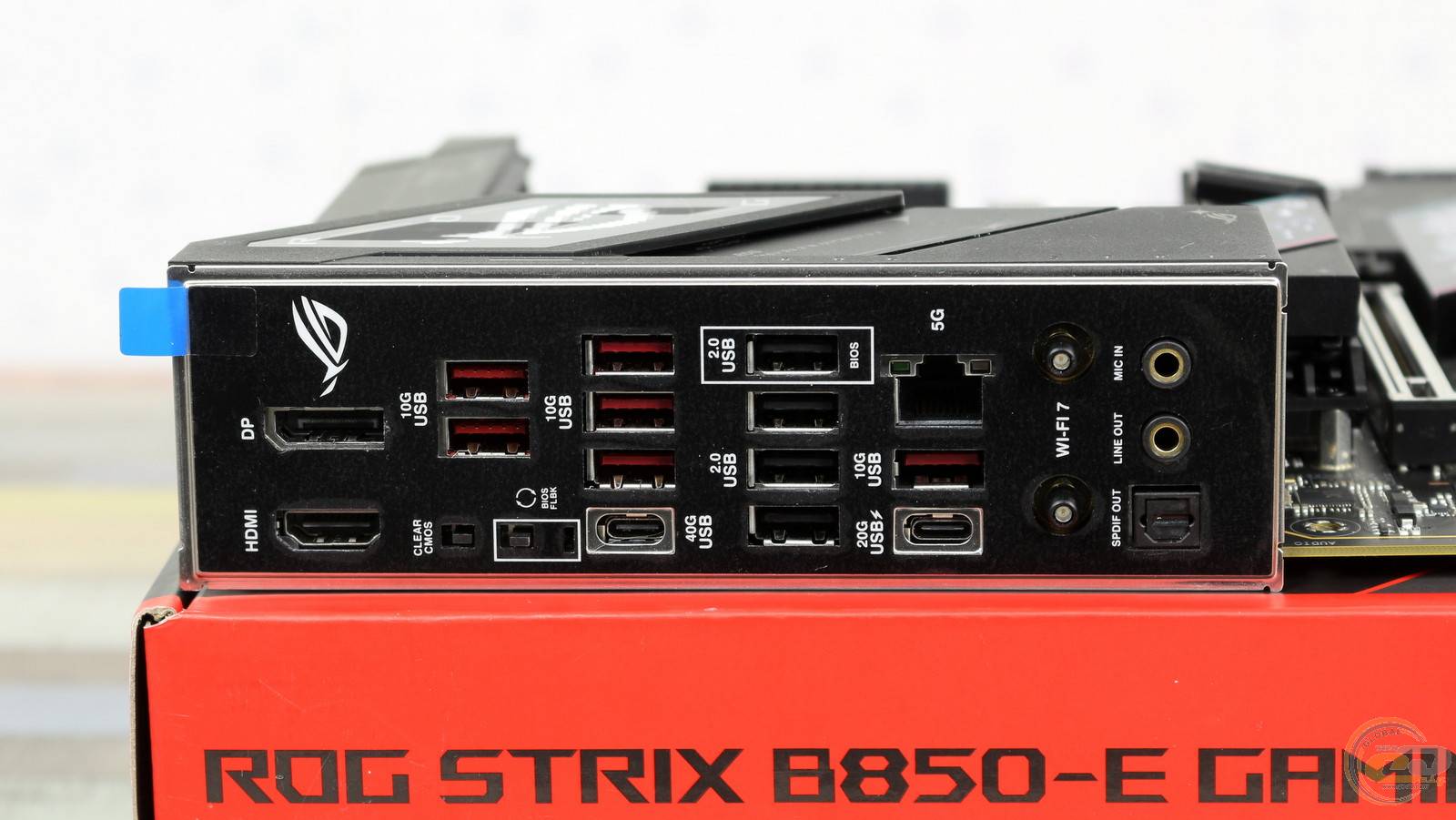

И, наконец, несколько строк об интерфейсной панели ASUS ROG STRIX B850-E GAMING WIFI. Сюда выведены следующие порты и элементы:

1 х HDMI
1 x DisplayPort
1 x кнопка сброса CMOS
1 x кнопка обновления BIOS
1 х USB 4.0 (40 Гбит/с) Type-C
1 х USB 3.2 Gen 2x2 (20 Гбит/с, PD 30 Вт) Type-C
6 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
4 х USB 2.0 Type-A
1 x RJ45 (5 Гбит/с)
2 х коннекторы антенн Wi-Fi
1 x оптический S/PDIF аудиовыход
2 x позолоченные аудиопорты

Плата получила большое разнообразие портов и разъемов. Они позволяют использовать интегрированное видеоядро процессора, обновить BIOS и сбросить настройки CMOS, а также подключить аналоговые и цифровые аудиоустройства. Еще в наличии имеется целых двенадцать USB-портов, в том числе USB 4.0 с теоретическим максимумом 40 Гбит/с и USB 3.2 Gen 2x2 с поддержкой Power Delivery до 30 Вт.

Функционирование сетевого порта возложено на LAN-контроллер Realtek RTL8126, способный передавать информацию со скоростью до 5 Гбит/с.

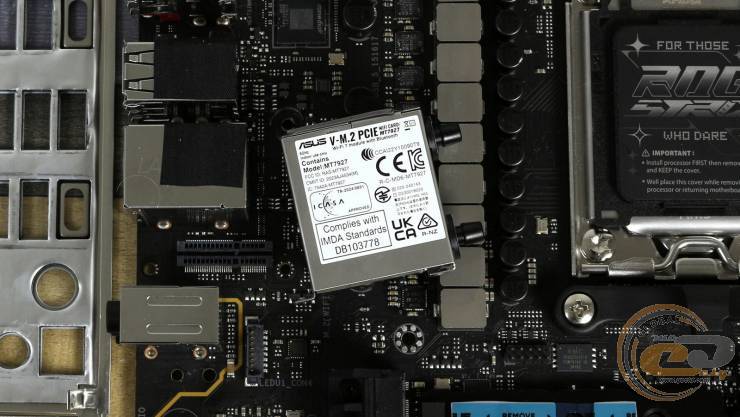

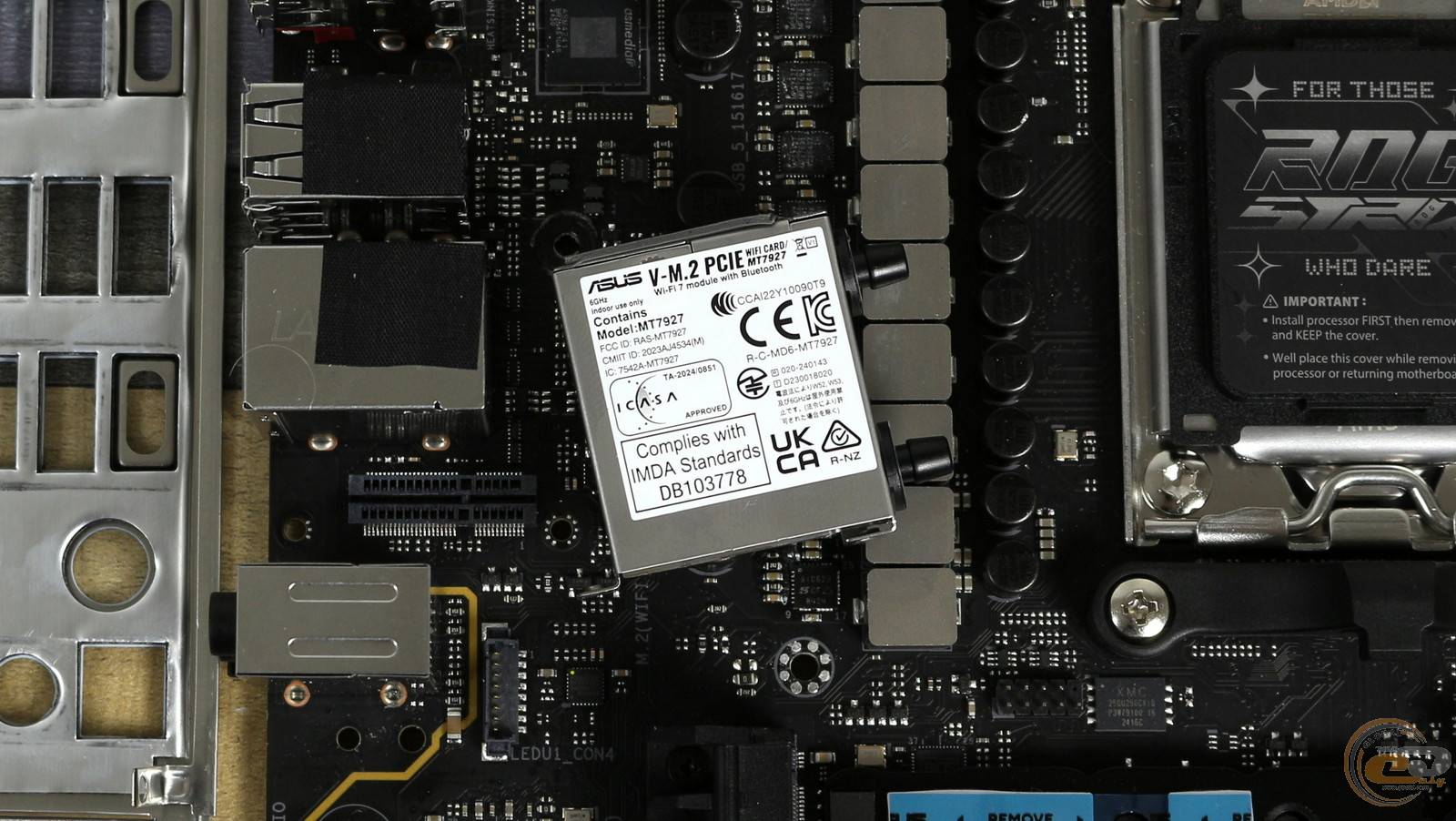

В свою очередь под кожухом интерфейсной панели расположена PCIe-плата MediaTek MT7927.

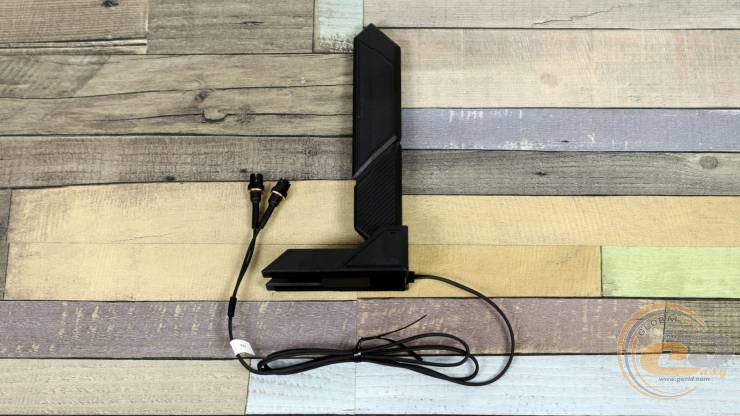

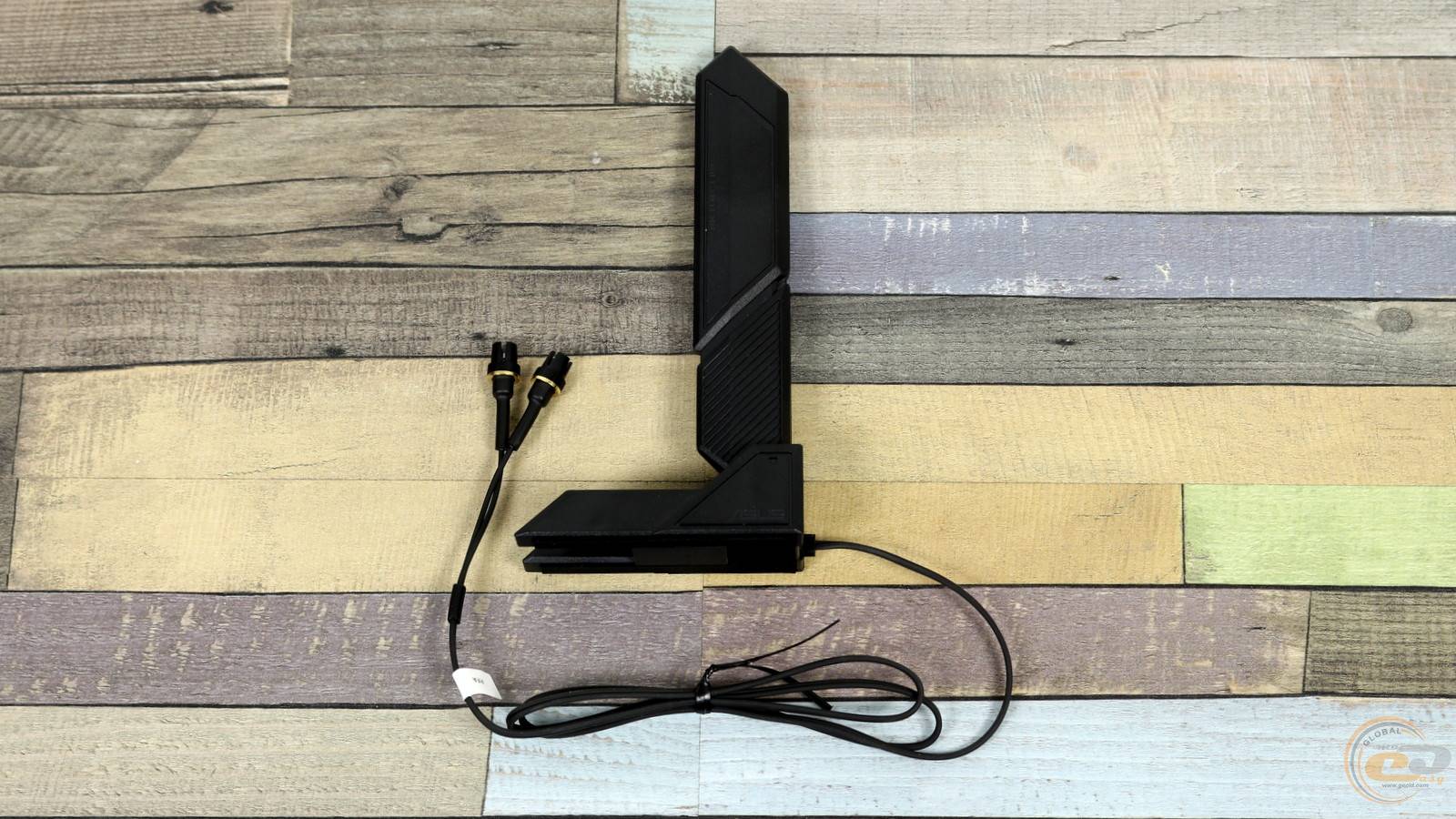

К ней подключается выносная антенна из комплекта поставки, которая обеспечивает материнскую плату поддержкой трехдиапазонного Wi-Fi 7 и Bluetooth 5.4. Правда, для работы Wi-Fi 7 требуется Windows 11 версии 24H2 или новее, тогда как предыдущие версии данной ОС гарантируют работу максимум Wi-Fi 6E.

UEFI BIOS

Тестируемая плата ASUS ROG STRIX B850-E GAMING WIFI использует современный загрузчик на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, или Advanced Mode с сортировкой по соответствующим вкладкам. В то же время, базовый мониторинг работы системы доступен на правой боковой панели, которая отображается во всех разделах.

А поскольку перед нами плата с чипсетом AMD B850, то помимо привычных настроек доступны и широкие возможности для разгона.

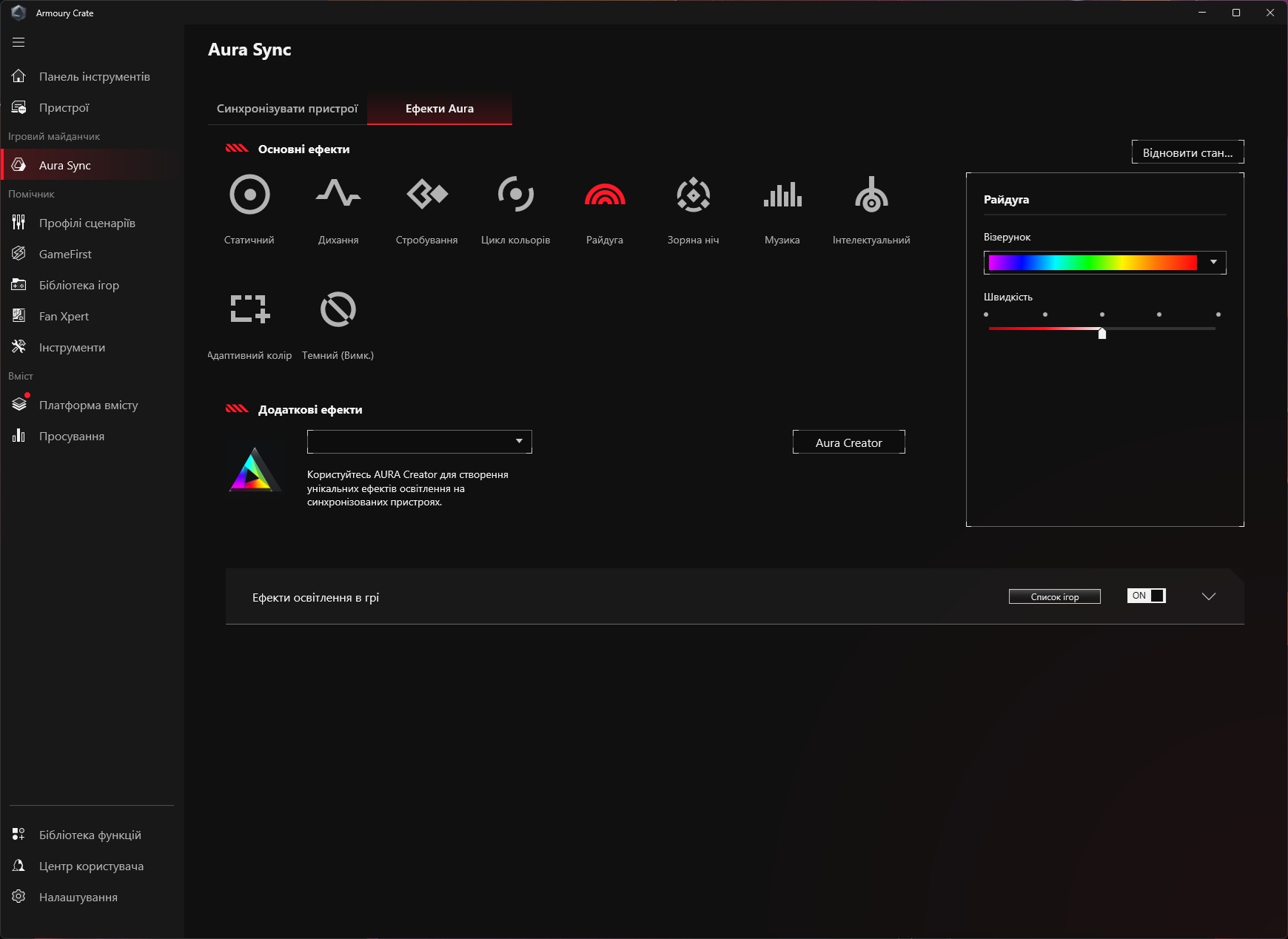

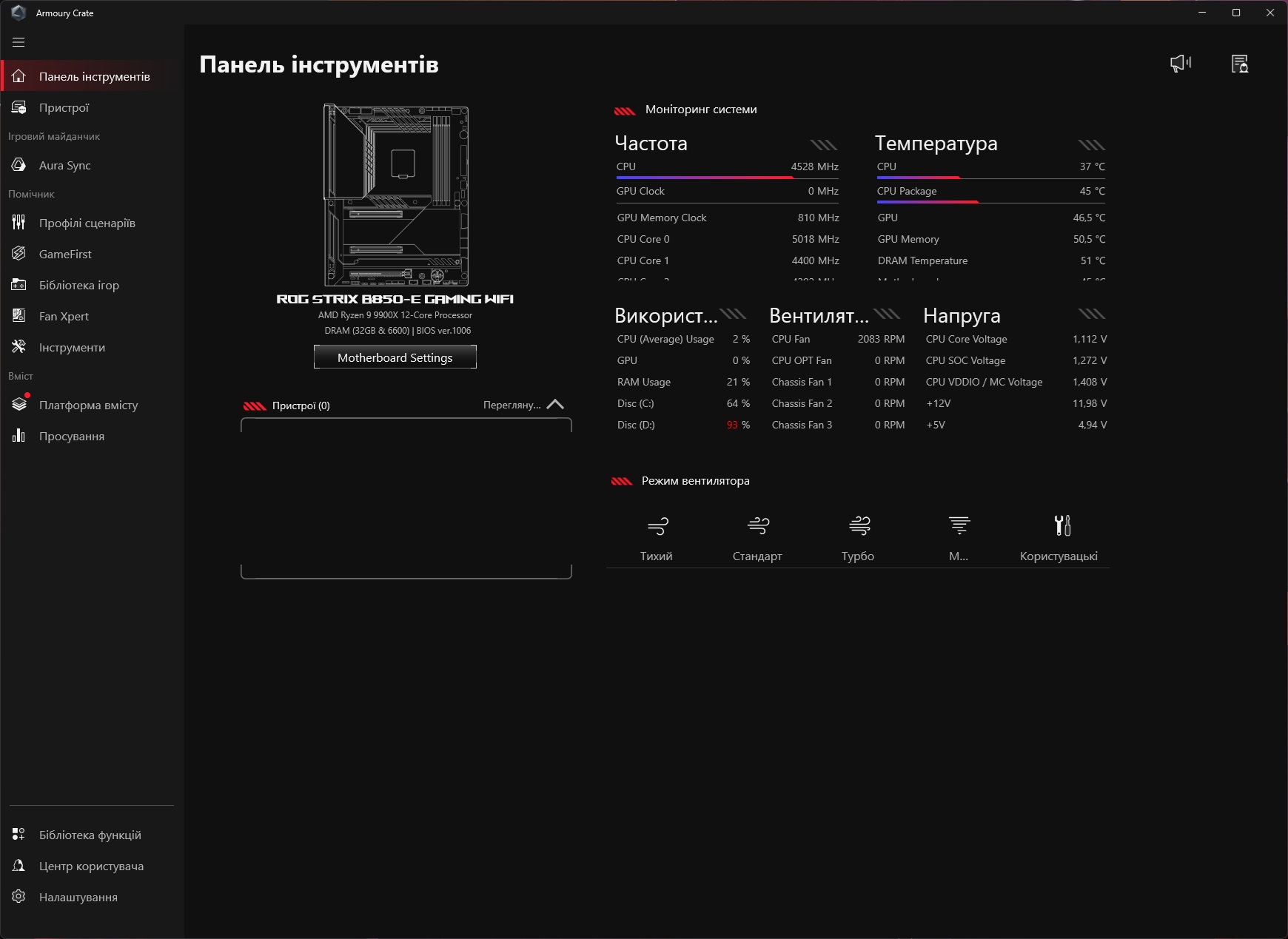

По-прежнему мониторить систему, управлять подсветкой и производить определенные настройки можно и в среде Windows с помощью программы Armoury Crate.

Частоты процессора и памяти, возможности и эффективность разгона

Для дальнейшего тестирования и проверки возможностей материнской платы ASUS ROG STRIX B850-E GAMING WIFI использовалось следующее оборудование:

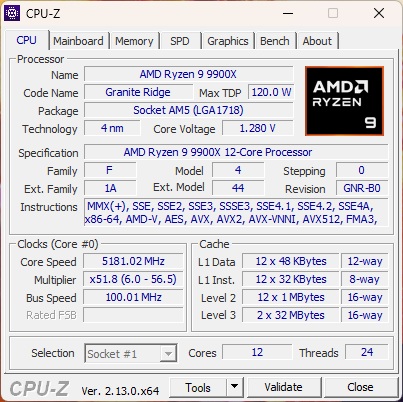

При нагрузке нашего 12-ядерного AMD Ryzen 9 9900X стресс-тестом утилиты CPU-Z, он держал стабильные 5,18 ГГц при напряжении 1,28 В.

Более требовательный 20-минутный тест FPU Stress test в AIDA64 заставил частоту ядер опуститься до 3,6-4 ГГц при напряжении 1,016 В. Температура процессора не превышала 74°C. А это значение очень далеко от максимальных рабочих 95°C (Tjmax).

Результаты тестирования процессора без разгона можете просмотреть на скриншотах выше.

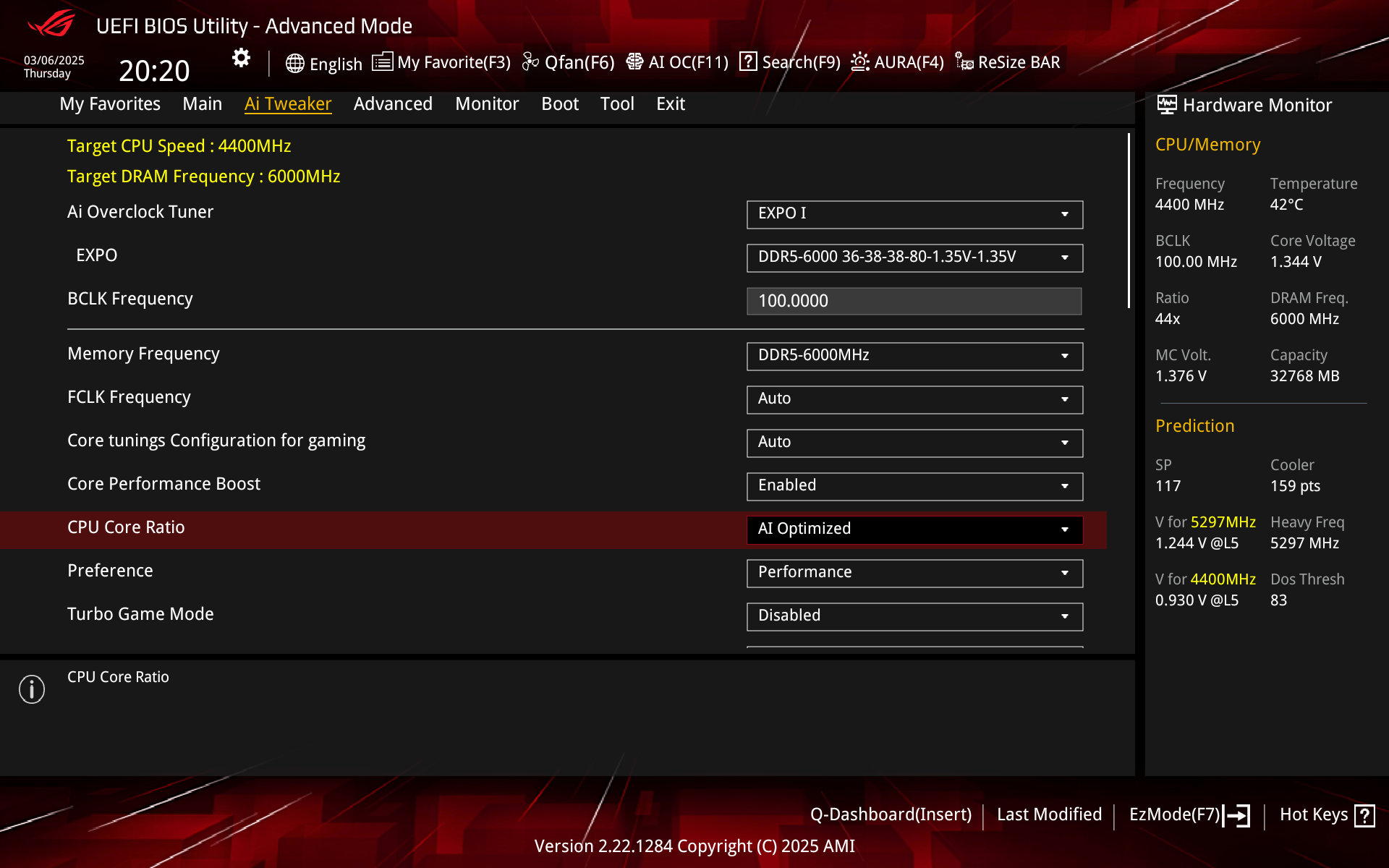

Ну а теперь об оверклокинге. Для автоматического разгона в BIOS в разделе Ai Tweaker мы изменили следующие значения:

• Core Performance Boost — Enabled;
• CPU Core Ratio – AI Optimized;
• Preference – Performance.

Частота процессора во время стресс-теста CPU-Z выросла почти на 150 МГц – до 5,3 ГГц. При этом напряжение осталось без изменений – все те же 1,28 В. Бенчмарки изменение заметили и оценили — в многопотоке в Cinebench R23 производительность выросла на 11%, тогда как в Geekbench 6.3 – на около 1,5%.

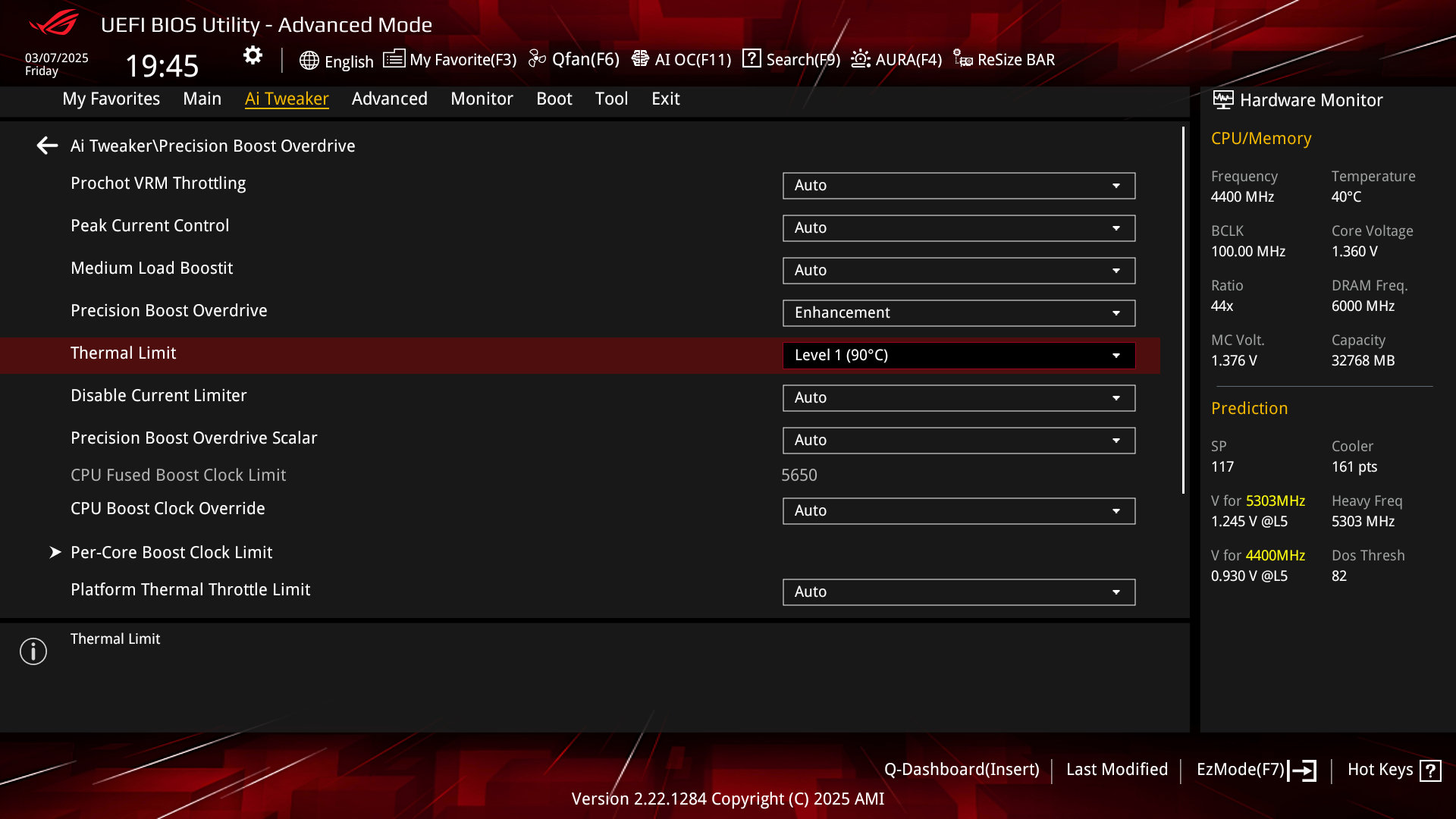

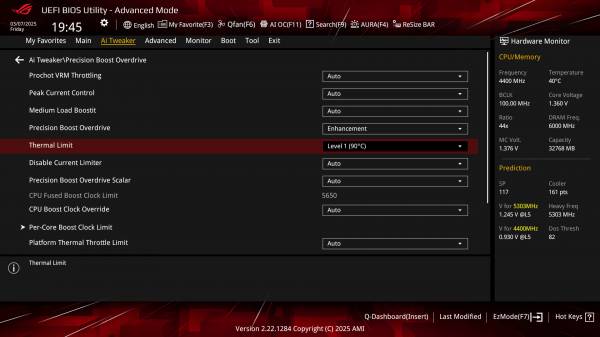

В продолжение данного эксперимента мы изменили еще два значения:

• Precision Boost Overdrive – Enhancement;
• Thermal Limit – Level 1 (90°C).

Технология AMD Precision Boost Overdrive (PBO) призвана увеличить предельные параметры тока и напряжения для максимального разгона процессора.

Результат не заставил себя долго ждать. При стресс-тесте CPU-Z частота процессора выросла почти до 5,45 ГГц. В многопоточных тестах это прибавило 8-13% по сравнению с номиналом и 1,5-6% по сравнению с предыдущими значениями авторазгона.

Если автоматический разгон прошел «на ура», то о ручных манипуляциях этого не скажешь. При установке множителя на 55 (эквивалент частоты 5,5 ГГц), напряжения 1,3 В и CPU LLC – Level 5 сборка отлично прошла тесты Geekbench 6.3 и Cinebench R23. А вот при запуске стресс-теста FPU в AIDA система зависла. Это же происходило и при 5,4 ГГц.

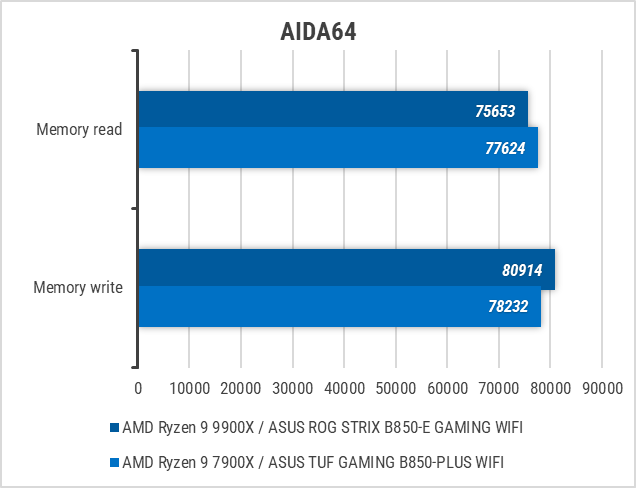

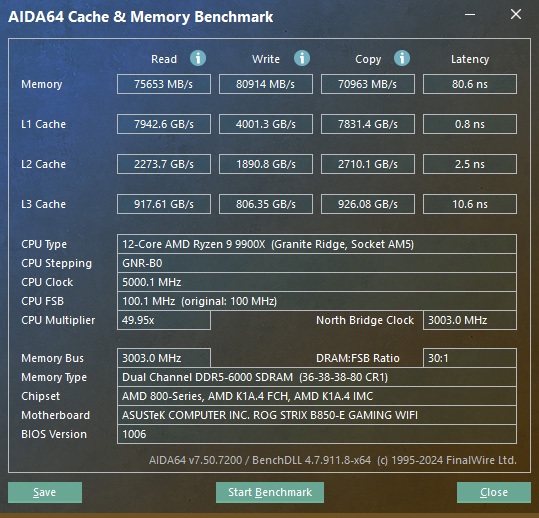

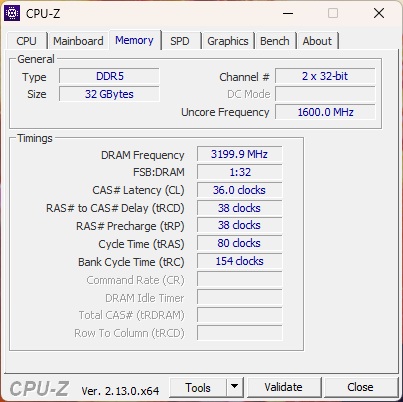

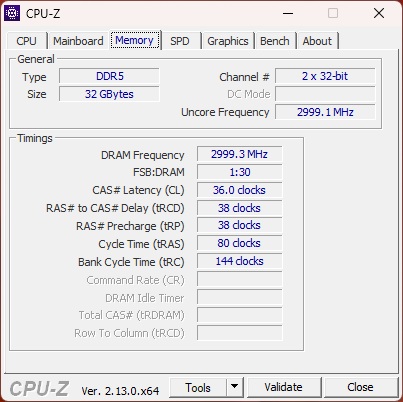

Набор из нескольких 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) во время тестирования удалось запустить на частоте EXPO-профиля DDR5-6000 МТ/с.

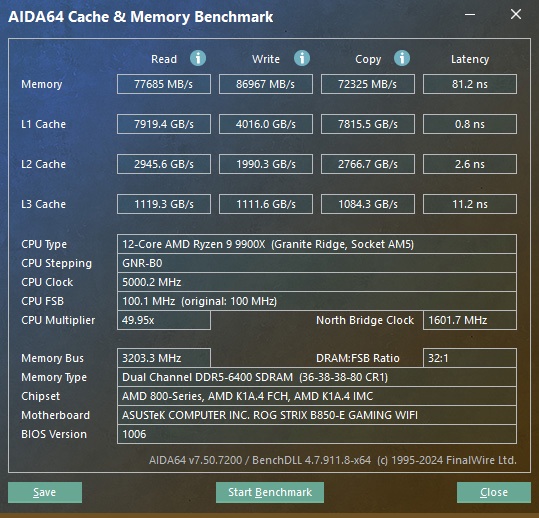

И даже без повышения таймингов его можно было увеличить до DDR5-6400. Быстродействие при этом также заметно возрастает, а задержки почти не изменяются.

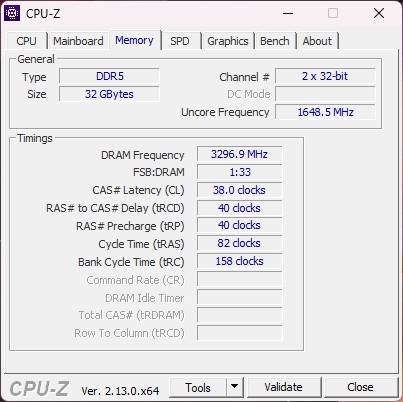

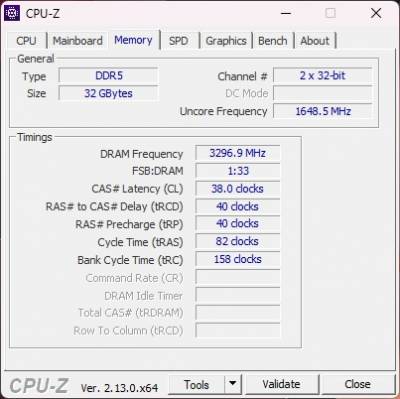

После повышения каждого из таймингов на 2 до 38-40-40-82 модуля заработали при DDR5-6600. И снова имеем небольшой прирост скорости памяти при идентичной латентности. Так что данная процедура полностью себя оправдывает.

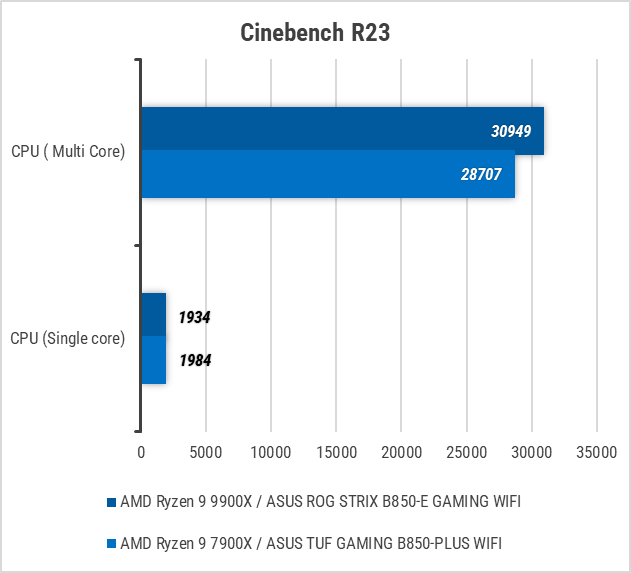

Тестирование

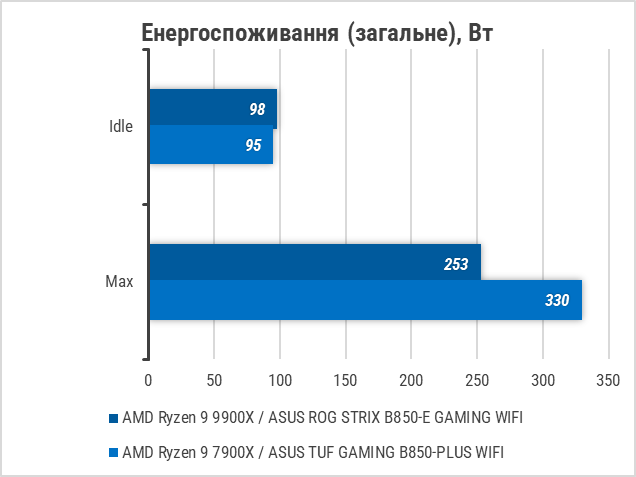

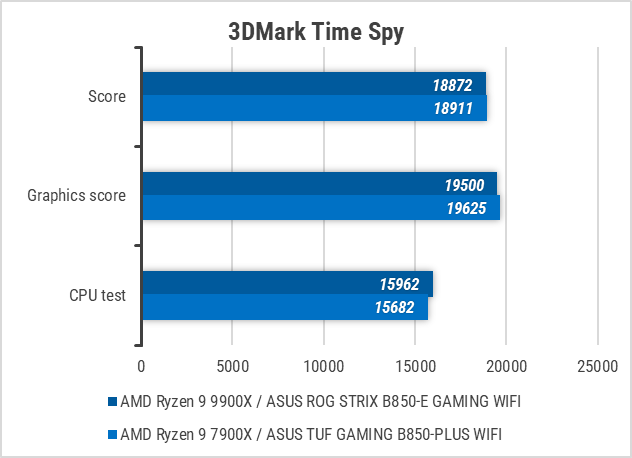

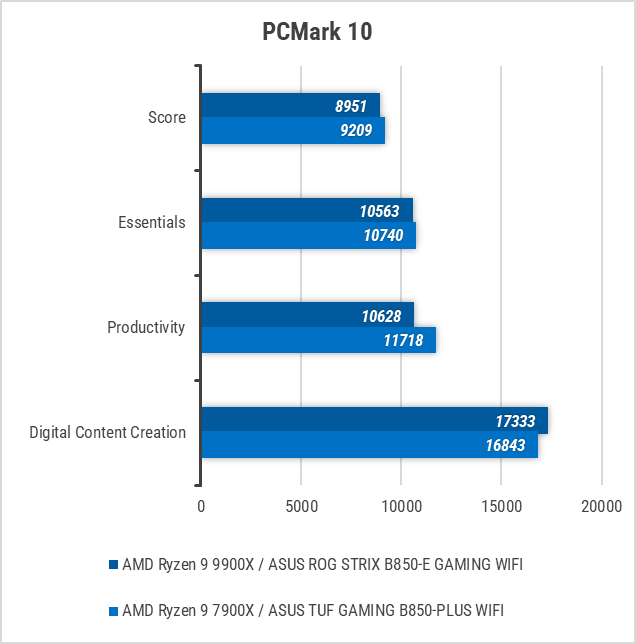

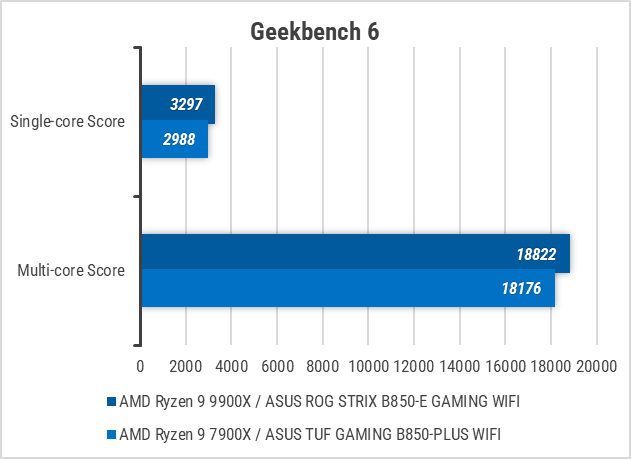

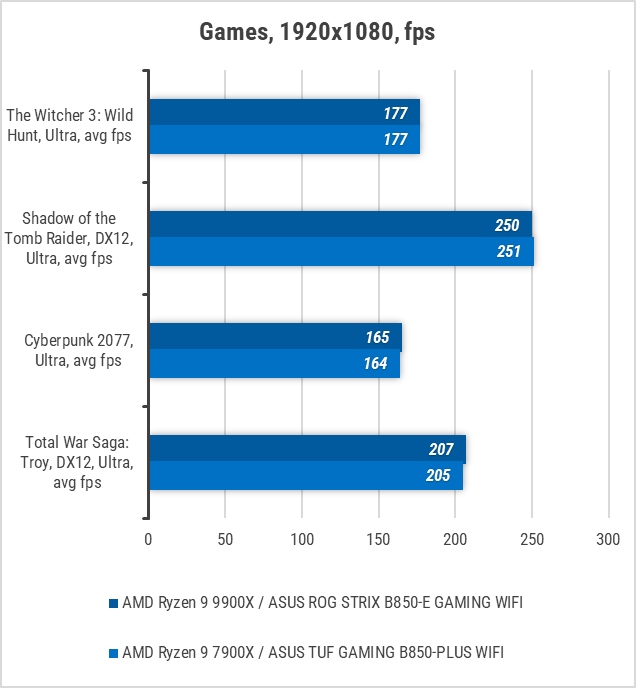

Что касается стабильности работы, то плата ASUS ROG STRIX B850-E GAMING WIFI без каких-либо проблем прошла все наши тесты.

Тестирование звукового тракта на основе кодека ROG SupremeFX ALC4080

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы: 16-bit, 44,1 kHz

Параметр	Значения	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-94.8	Очень хорошо
Динамический диапазон, дБ(А)	94.6	Очень хорошо
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.0064	Отлично
Взаимопроникновение каналов, дБ	-93.0	Отлично
Интермодуляция на 10 кГц, %	0.0062	Отлично
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Параметр	Значения	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-106.1	Отлично
Динамический диапазон, дБ(А)	105.4	Отлично
Гармонические искажения, %	0.0009	Отлично
Интермодуляционное искажение + шум, %	0.0047	Отлично
Взаимопроникновение каналов, дБ	-85.9	Отлично
Интермодуляция на 10 кГц, %	0.0047	Отлично
Общая оценка		Отлично

Топовый аудиокодек ROG SupremeFX ALC4080 здесь также не только "для галочки", о чем свидетельствует множество отличных оценок от RightMark Audio Analyzer.

Итоги

Материнская плата ASUS ROG STRIX B850-E GAMING WIFI имеет немало особенностей, делающих ее отличным решением для геймеров. Двух слотов PCI Express будет достаточно для установки видеокарты и еще одной платы расширения. Для наилучшей совместимости они разместились на существенном расстоянии друг от друга, благодаря чему между ними нашлось место и для большого количества M.2-накопителей.

Всего здесь предусмотрена установка до пяти SSD формата M.2, причем три слота поддерживают стандарт PCIe 5.0. Впрочем, два из трех, в случае использования, "забирают" линии от видеокарты, что следует принять во внимание. Зато нижние два слота стандарта PCIe 4.0 уже используют чипсетные линии, поэтому один из них может работать только при отсутствии устройства во втором слоте PCI Express.

По всей видимости, B-чипсет все же накладывает определенные ограничения. Впрочем, они не будут существенными для абсолютного большинства геймеров. Зато он позволяет выполнять разгон процессора и памяти, что в случае с AMD Ryzen 9 9900X и модулями DDR5-6000 принесло ощутимые результаты. А массивные радиаторы на VRM и наличие большого количества фаз позволяют устанавливать сюда даже топовые 170-ваттные 16-ядерные процессоры.

Учитывая ценник платы – около ₴16700 или $400, она явно и создавалась с прицелом на обеспеченного геймера, который установит сюда процессор с как минимум не меньшим прайсом. Вдобавок владелец ASUS ROG STRIX B850-E GAMING WIFI получит целый ряд передовых опций, в числе которых: широкий набор USB-портов включая USB 4 и USB 3.2 Gen 2x2 Type-C, 5-гигабитный LAN и трехдиапазонный Wi-Fi 7 с выносной антенной.

Достоинства:

• 16(90 А) + 2(90 А) + 2(80 А) подсистема питания процессора и качественная элементная база;
• эффективное охлаждение;
• возможность разгона процессора и памяти;
• усиленный слот для видеокарты с поддержкой шины PCI Express 5.0;
• возможность установки до 192 ГБ ОЗУ с частотой до 8000+ МГц;
• поддержка пяти слотов M.2 Socket 3, в том числе трех PCIe 5.0;
• 5-гигабитный LAN-контроллер;
• модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
• возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• три колодки для светодиодных лент;
• восемь коннекторов для подключения вентиляторов и СЖО;
• очень качественная аудиоподсистема;
• отличный набор портов на интерфейсной панели, включая USB 4 и USB 3.2 Gen 2х2;
• приятный дизайн в серо-черных тонах с подсветкой ASUS AURA.

Особенности:

• определенные ограничения при использовании процессоров Ryzen 8000;
• два разъема M.2 используют линии PCIe 5.0 от видеокарты;
• при использовании разъема PCIe x4 четвертый слот M.2 будет отключен.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
