Обзор ASUS ROG STRIX B850-F GAMING WIFI7 NEO: материнская плата без ощутимых функциональных ограничений

Поскольку продукты линейки ROG STRIX позиционируются как премиальные, необходимость выпуска новых моделей на том же чипсете с соответствующей ценой требует определенного обоснования.

Поэтому платы на базе AMD B850 серии ROG STRIX NEO компания ASUS оснастила не только фирменными ИИ-функциями и технологиями для раскрытия разгонного потенциала памяти DDR5 (AEMP, NitroPath DRAM и DIMM Fit), но и увеличенным объемом микросхемы ROM, а также фирменными DIY-функциями, которые заметно упрощают процесс сборки.

Кроме того, материнская плата, которую мы сегодня тестируем, вошла в число моделей, оснащенных специальным тактовым генератором. Он позволяет пользователю разделять настройку базовой частоты процессора и частоты памяти, PCIe и шины Infinity Fabric.

Сама ASUS ROG STRIX B850-F GAMING WIFI7 NEO на момент написания обзора на украинском рынке имеет среднюю цену ₴14 700 ($331). Много это или мало — предлагаем решить вам уже после ознакомления со всеми ее возможностями.

Спецификация

Упаковка и комплектация

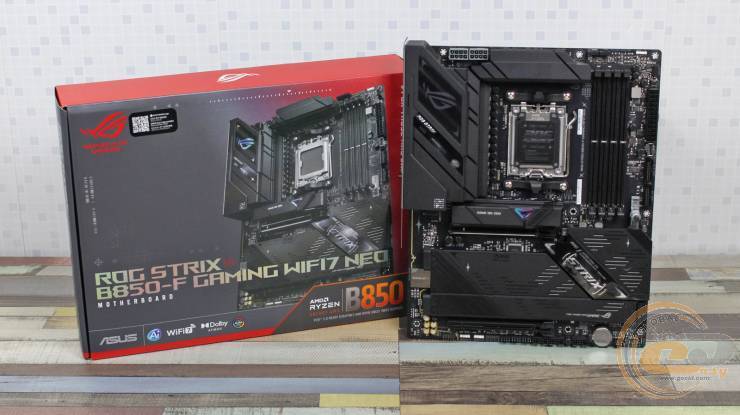

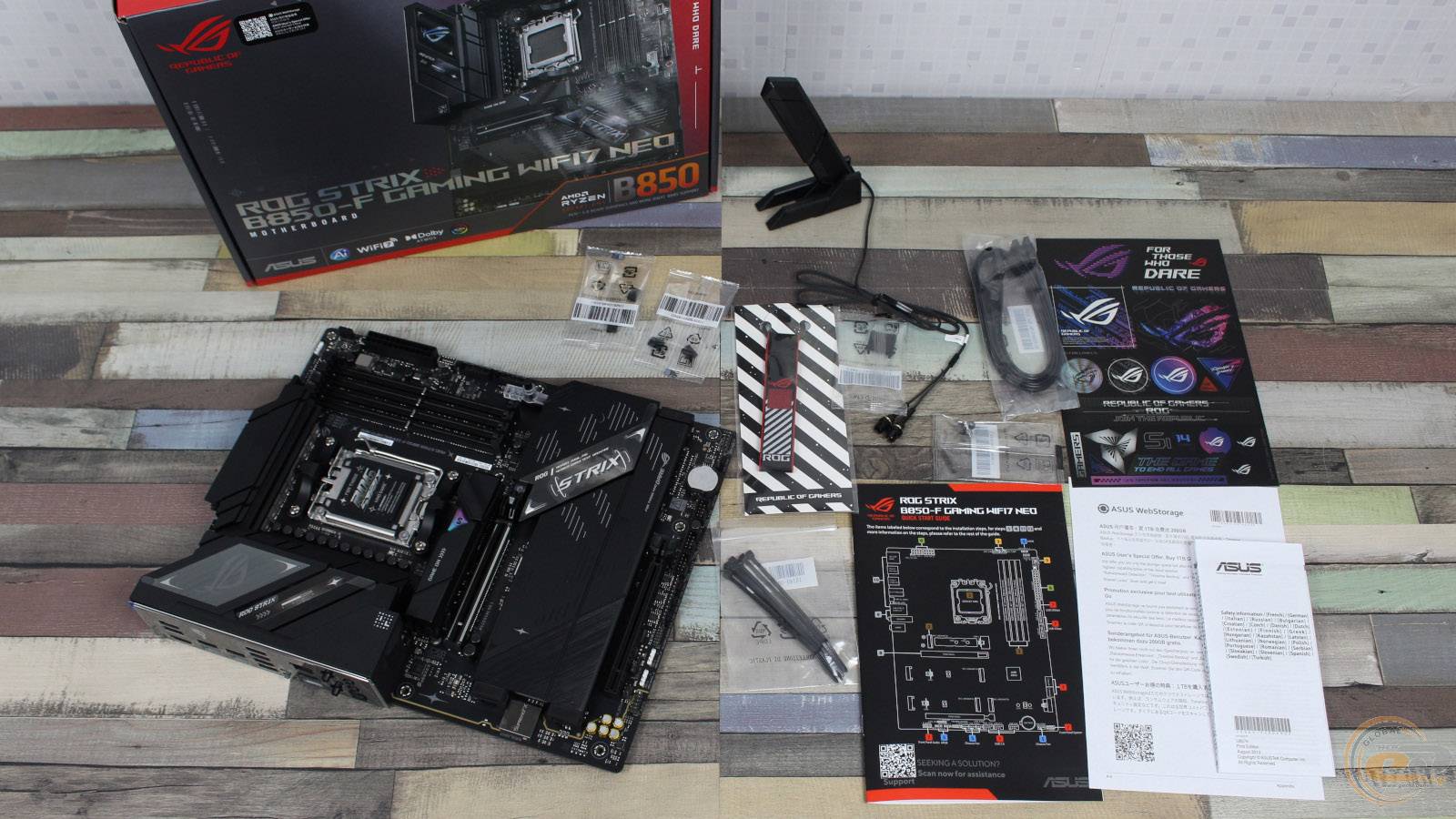

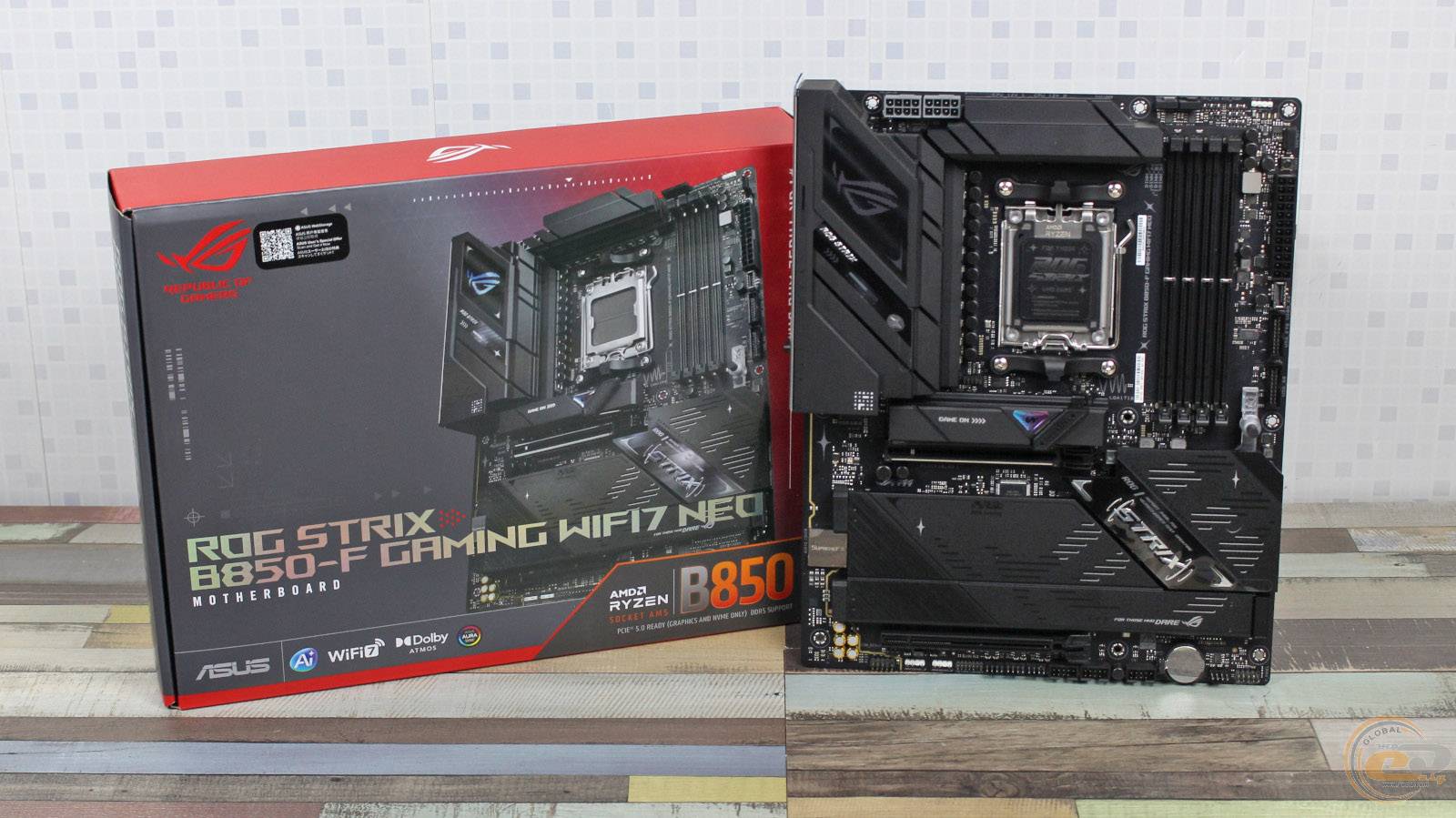

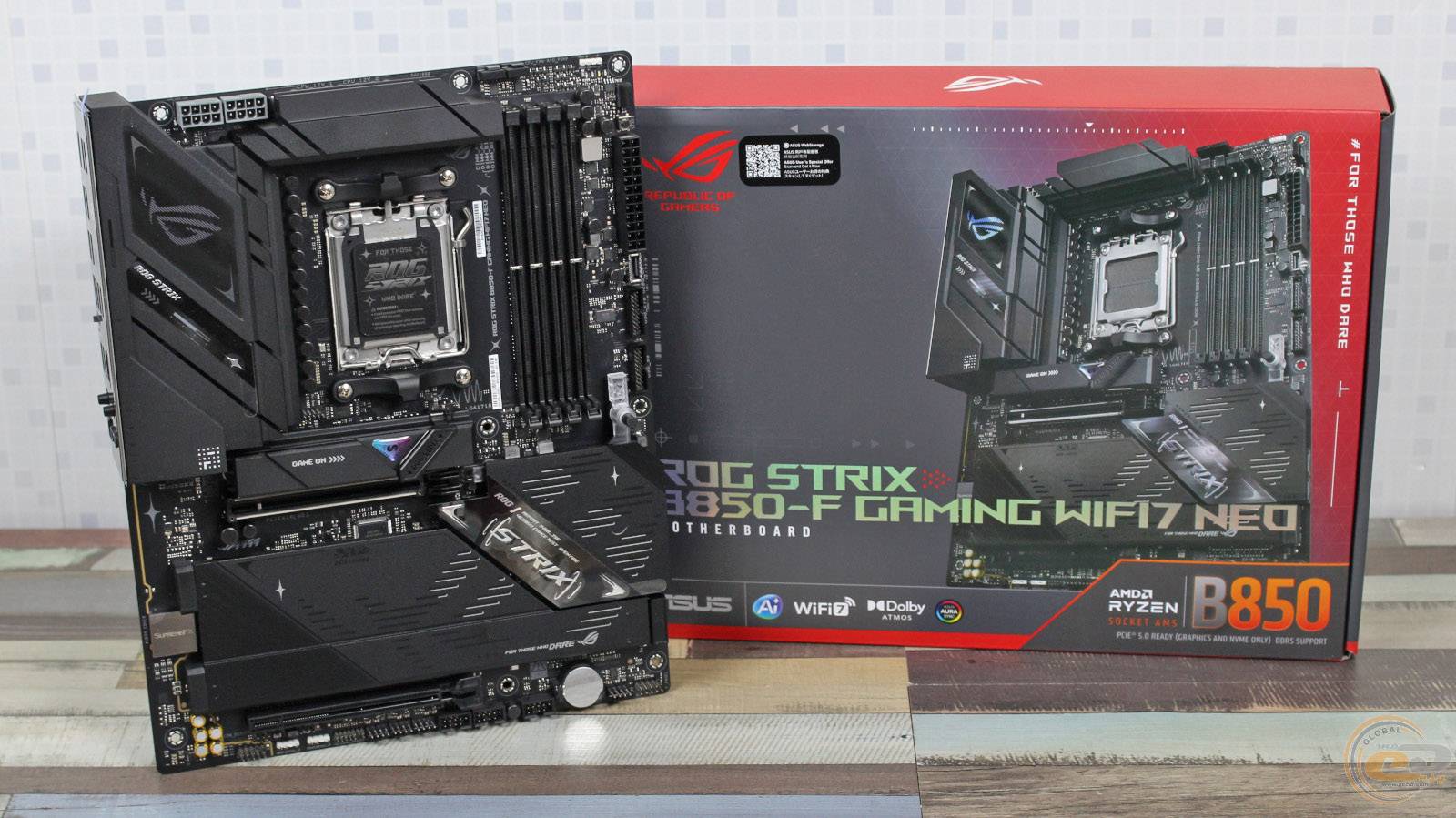

ASUS ROG STRIX B850-F GAMING WIFI7 NEO поставляется в серо-красной коробке, на обратной стороне которой проиллюстрированы ключевые особенности данной модели.

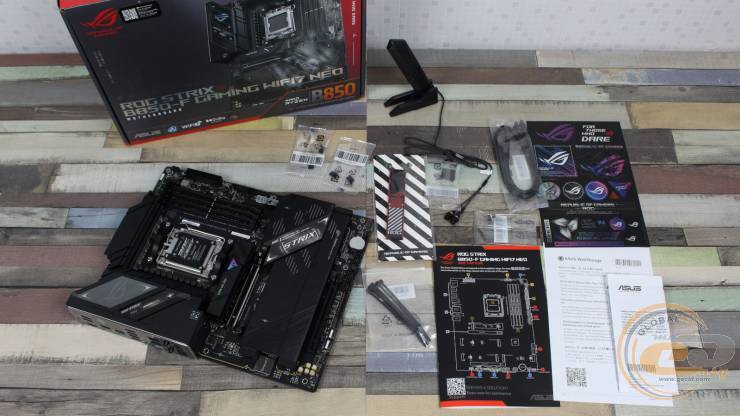

Комплект поставки материнской платы предлагает пользователю:

• два SATA-кабеля (один из которых – угловой);
• четыре резиновые проставки для M.2-накопителей;
• набор одноразовых пластиковых стяжек для кабелей;
• одно Q-Latch-крепление для M.2-накопителей;
• одно Q-Slide-крепление для M.2-накопителей;
• брелок ROG;
• комбинированная антенна для Wi-Fi-модуля с магнитным креплением;
• набор наклеек Republic of Gamers;
• набор разнообразной документации.

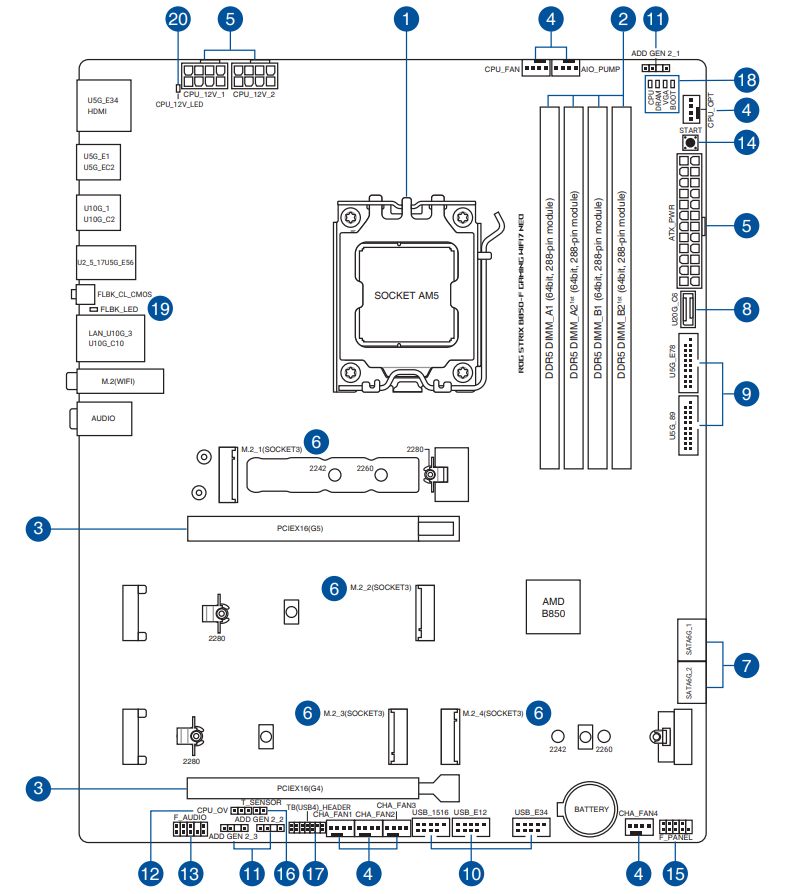

Дизайн и особенности платы

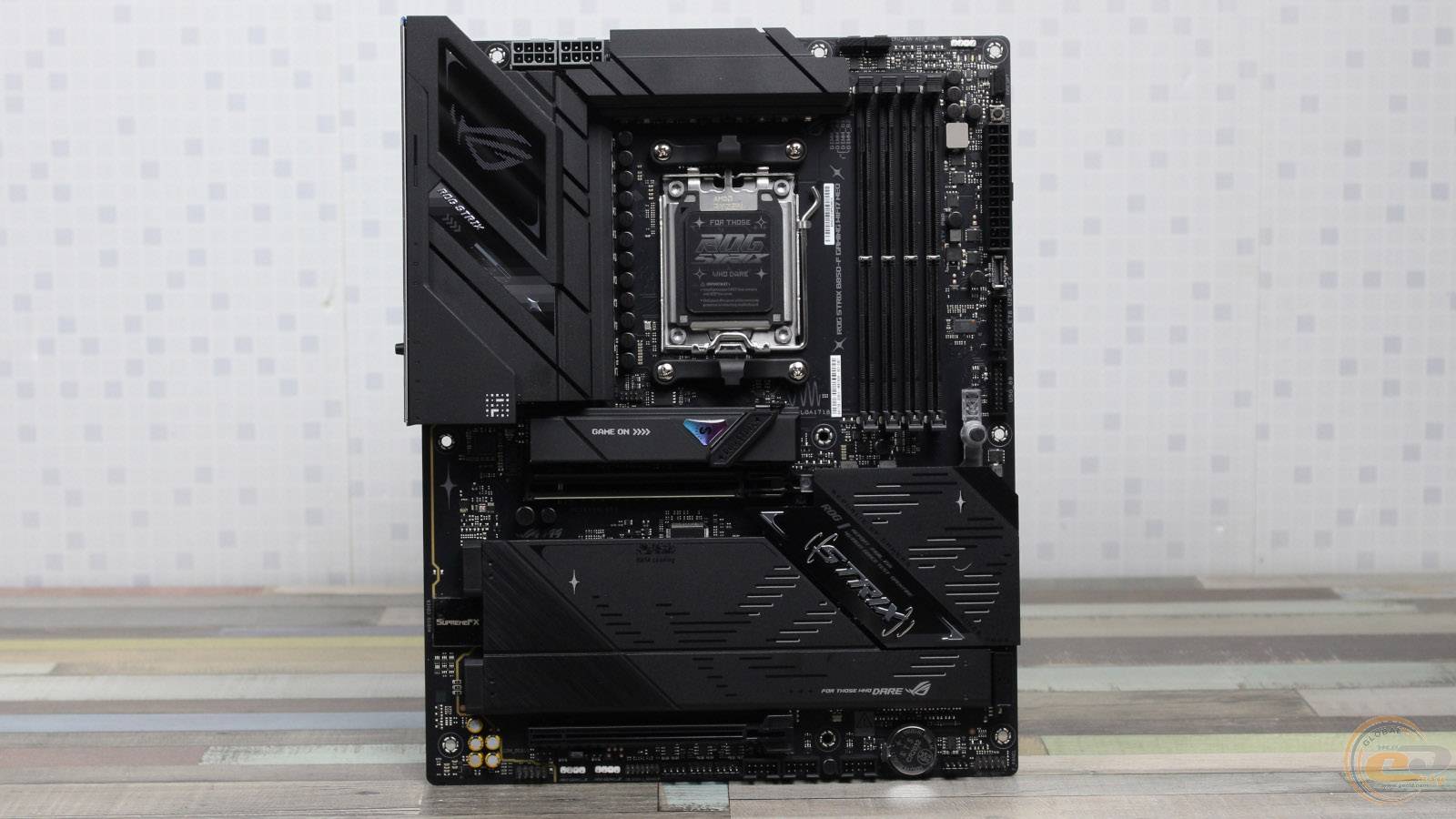

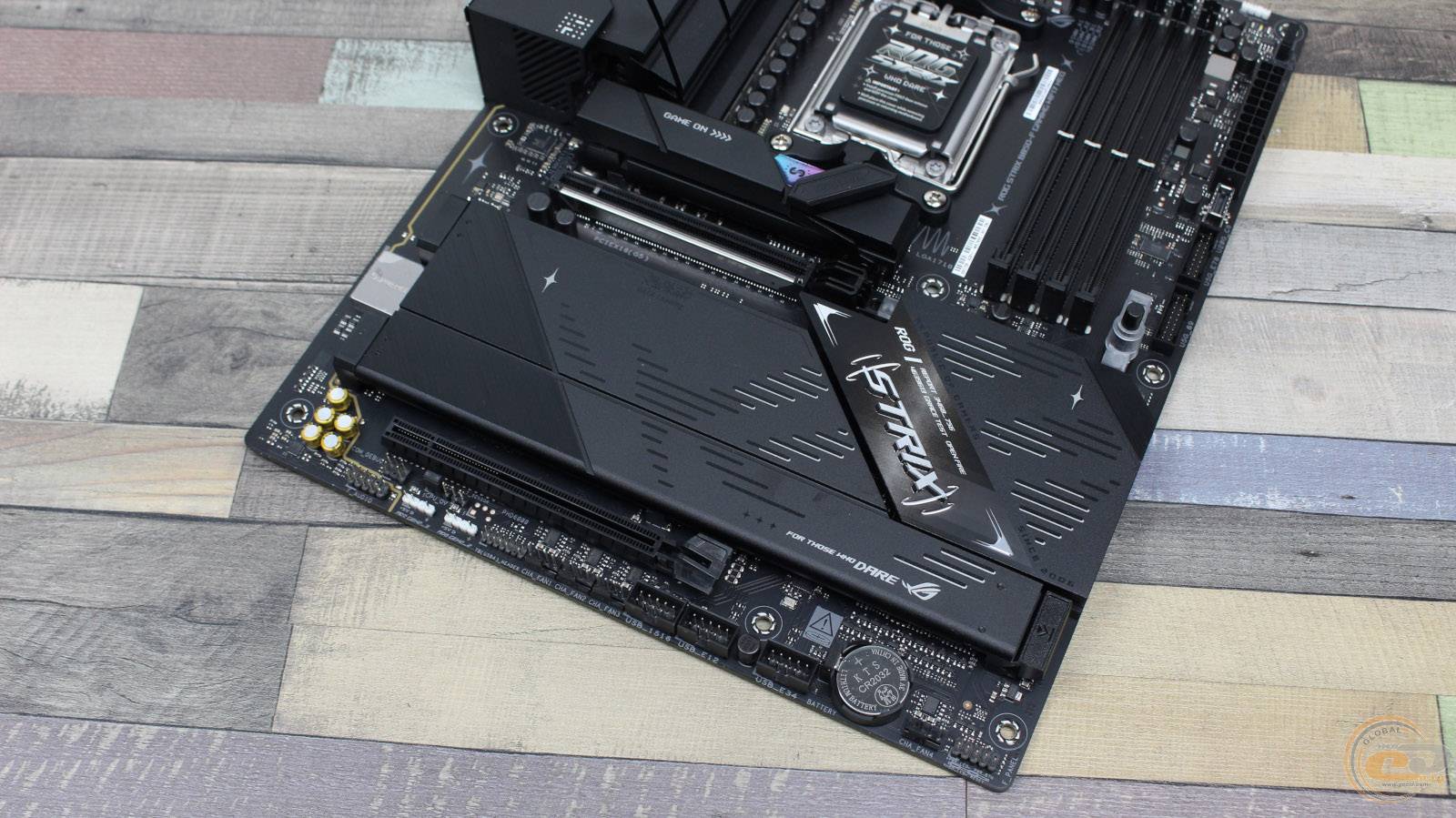

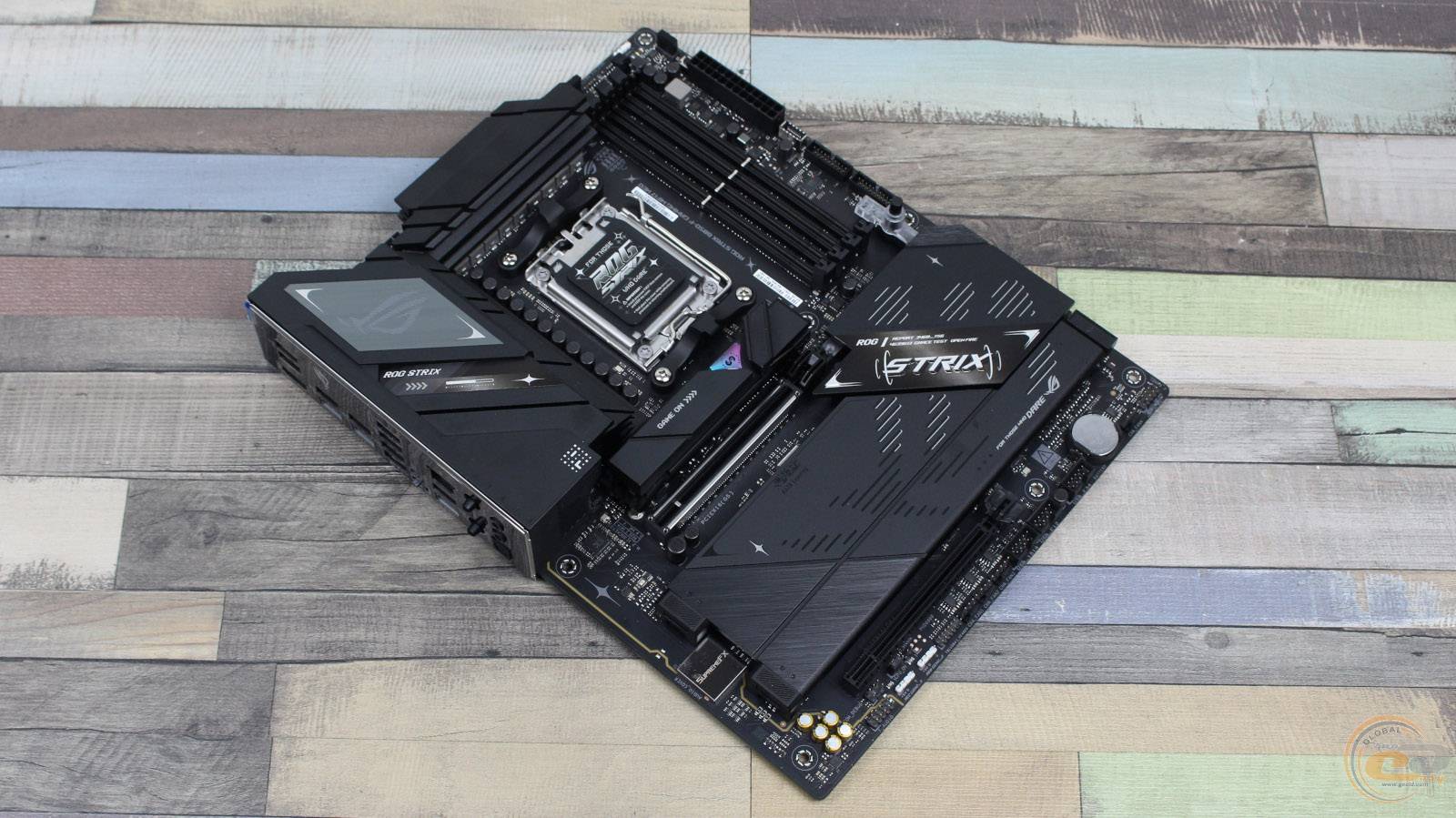

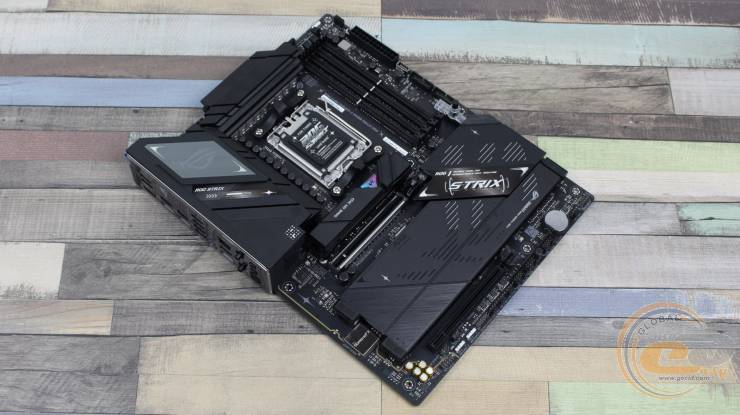

Материнская плата ASUS ROG STRIX B850-F GAMING WIFI7 NEO оформлена в черном цвете. Для оживления общего дизайна на охлаждающих радиаторах в минимальном количестве присутствуют серебристые элементы. По размерам эта модель относится к платам форм-фактора ATX.

Кожух над интерфейсной панелью получил зону иллюминации в виде маленького логотипа ROG. При необходимости для организации собственной подсветки можно воспользоваться тремя разъемами Addressable Gen 2, имеющимися на плате.

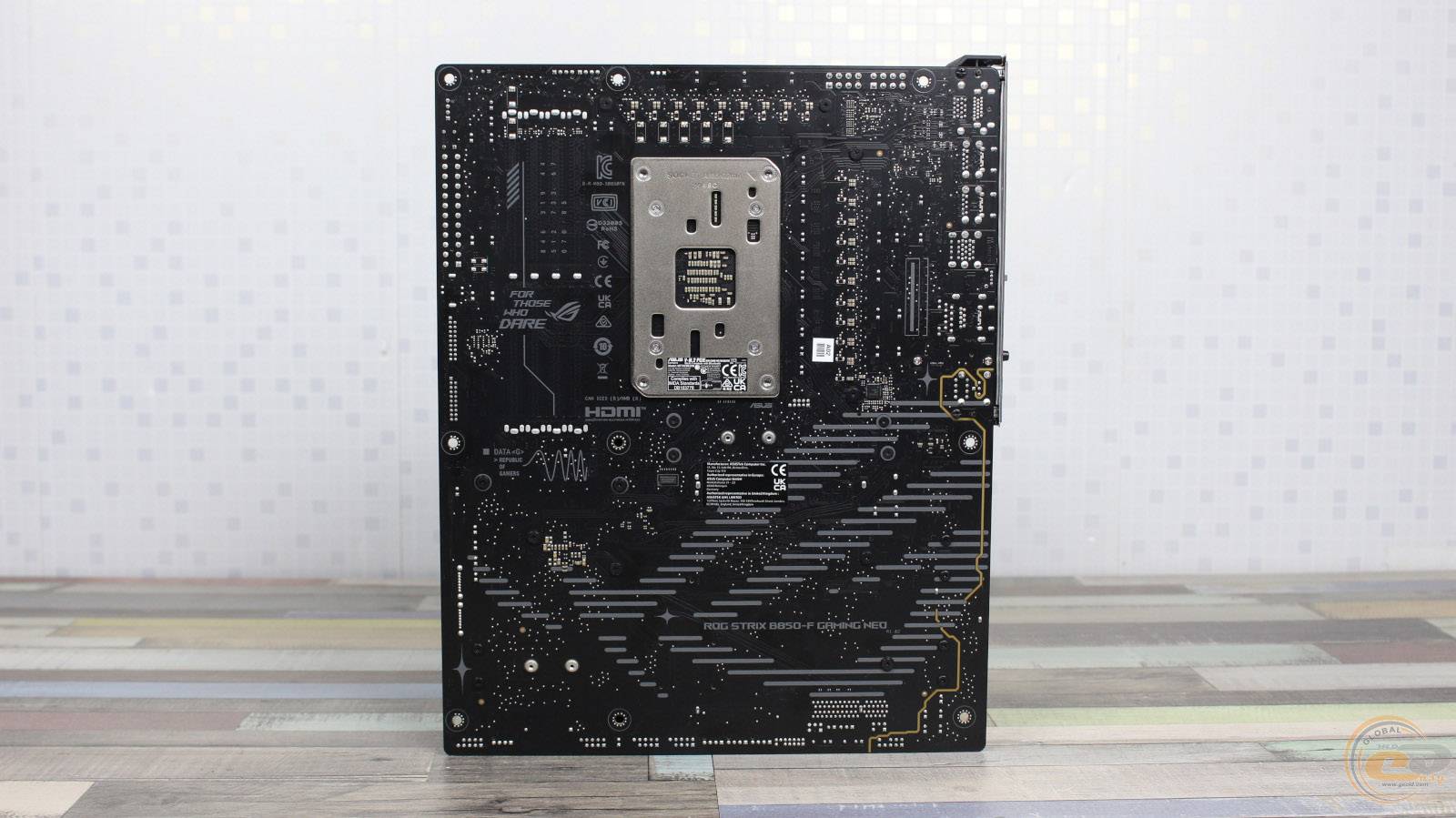

Черный текстолит на обратной стороне платы декорирован большим логотипом ROG и разместил на себе стандартную опорную пластину процессорного разъема, крепежные винты радиаторов, а также ШИМ-контроллер Richtek Technology RT3672JE.

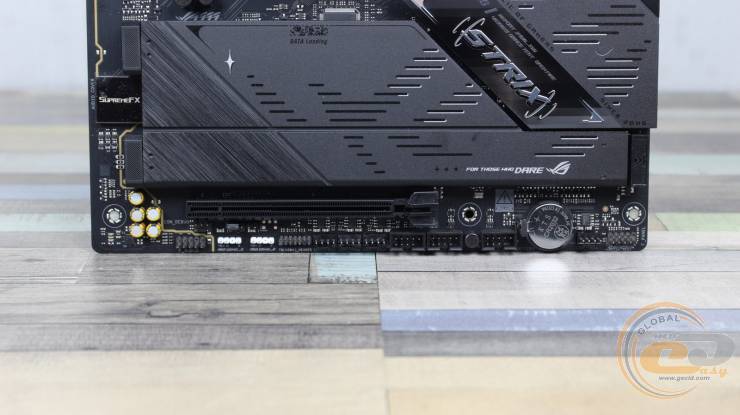

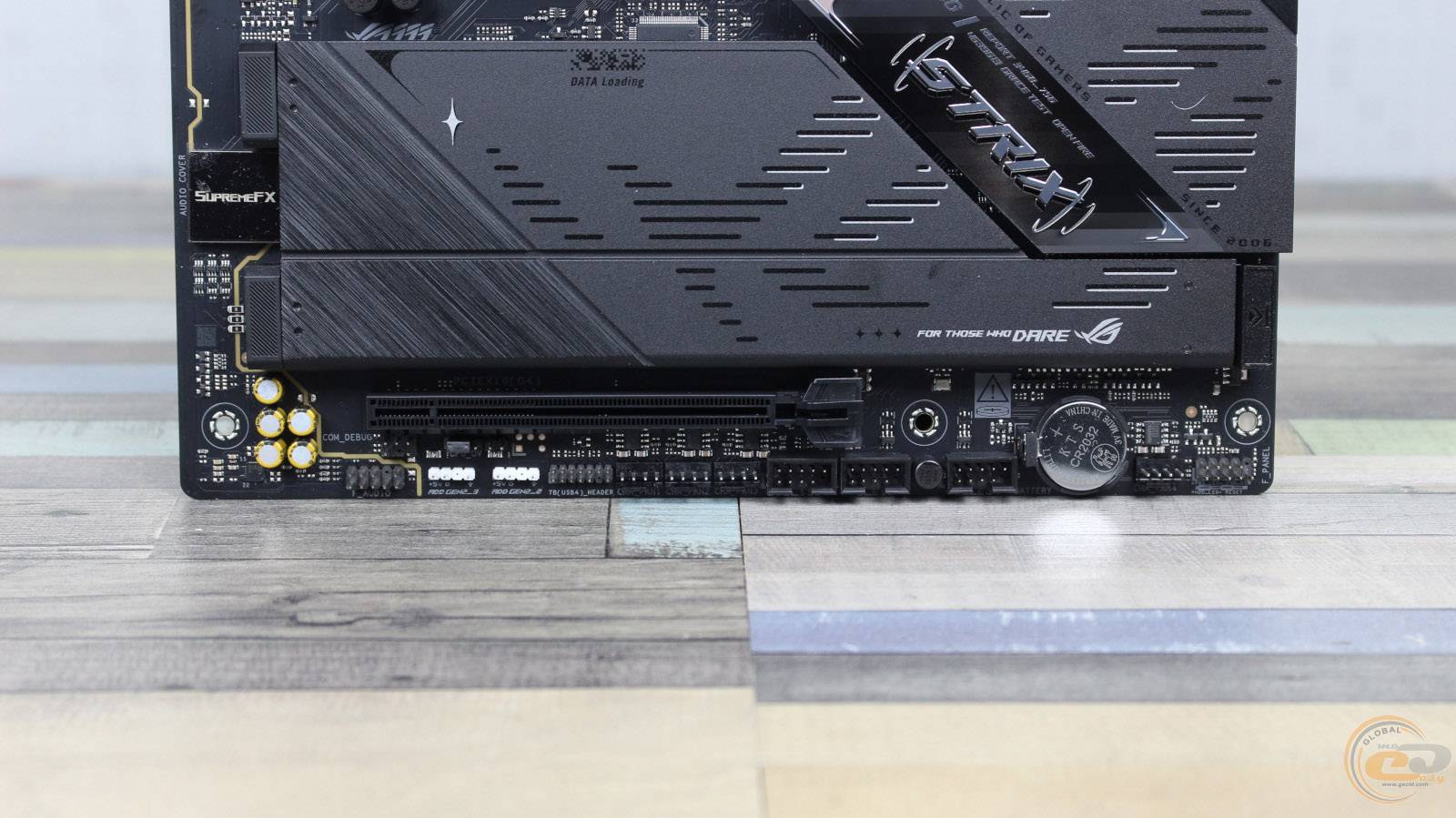

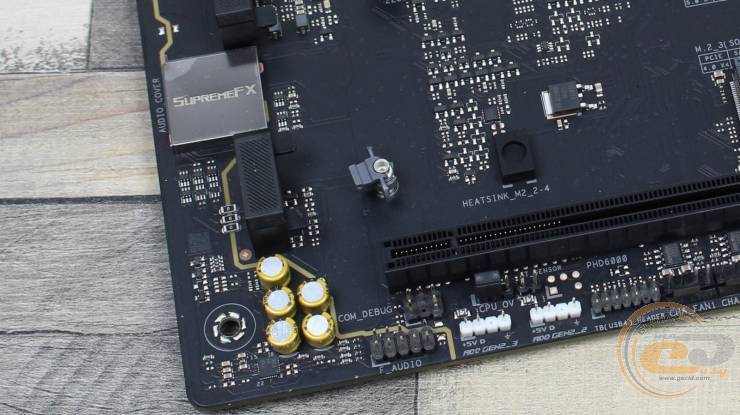

На нижней части фронтальной стороны ASUS ROG STRIX B850-F GAMING WIFI7 NEO присутствуют: колодка подключения аудио разъемов передней панели, разъем контроллера настройки, два разъема для ARGB светодиодных лент, перемычка CPU Over Voltage, разъем для термодатчика колодка подключения кнопок и индикации передней панели. Здесь же находятся три колодки для активации портов USB 2.0.

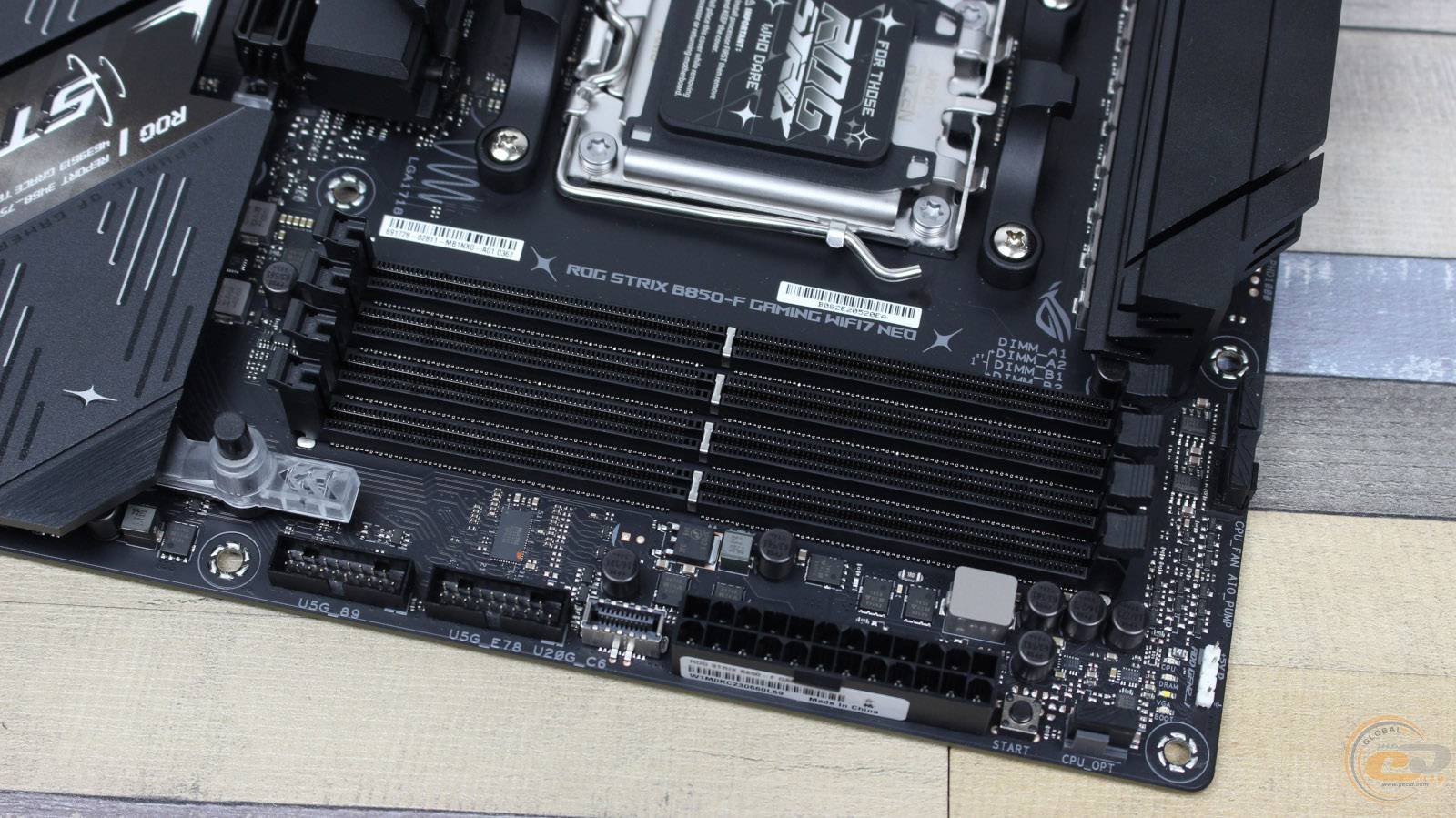

На правом краю материнской платы находятся диагностические светодиодные индикаторы и разъем для ARGB-светодиодной ленты.

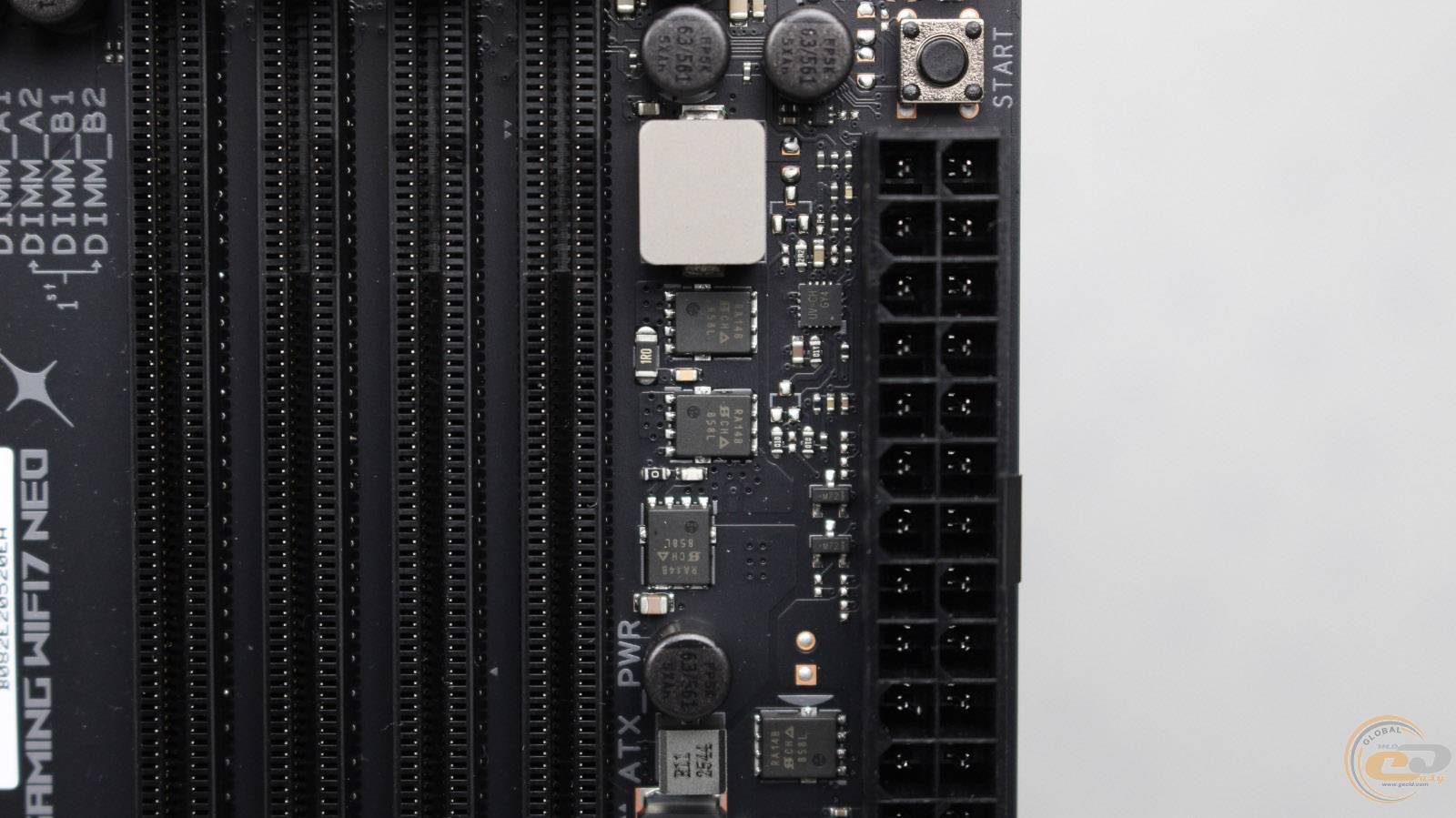

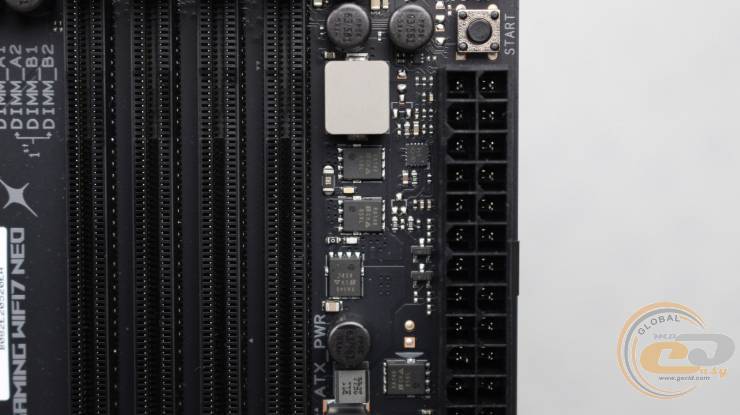

Также около 24-контактного разъема питания ATX можно увидеть кнопку запуска системы.

А вот чуть ниже него присутствуют три вертикальных разъема: один для подключения порта USB 3.2 Gen 2x2 Type-C и два для USB 3.2 Gen 1.

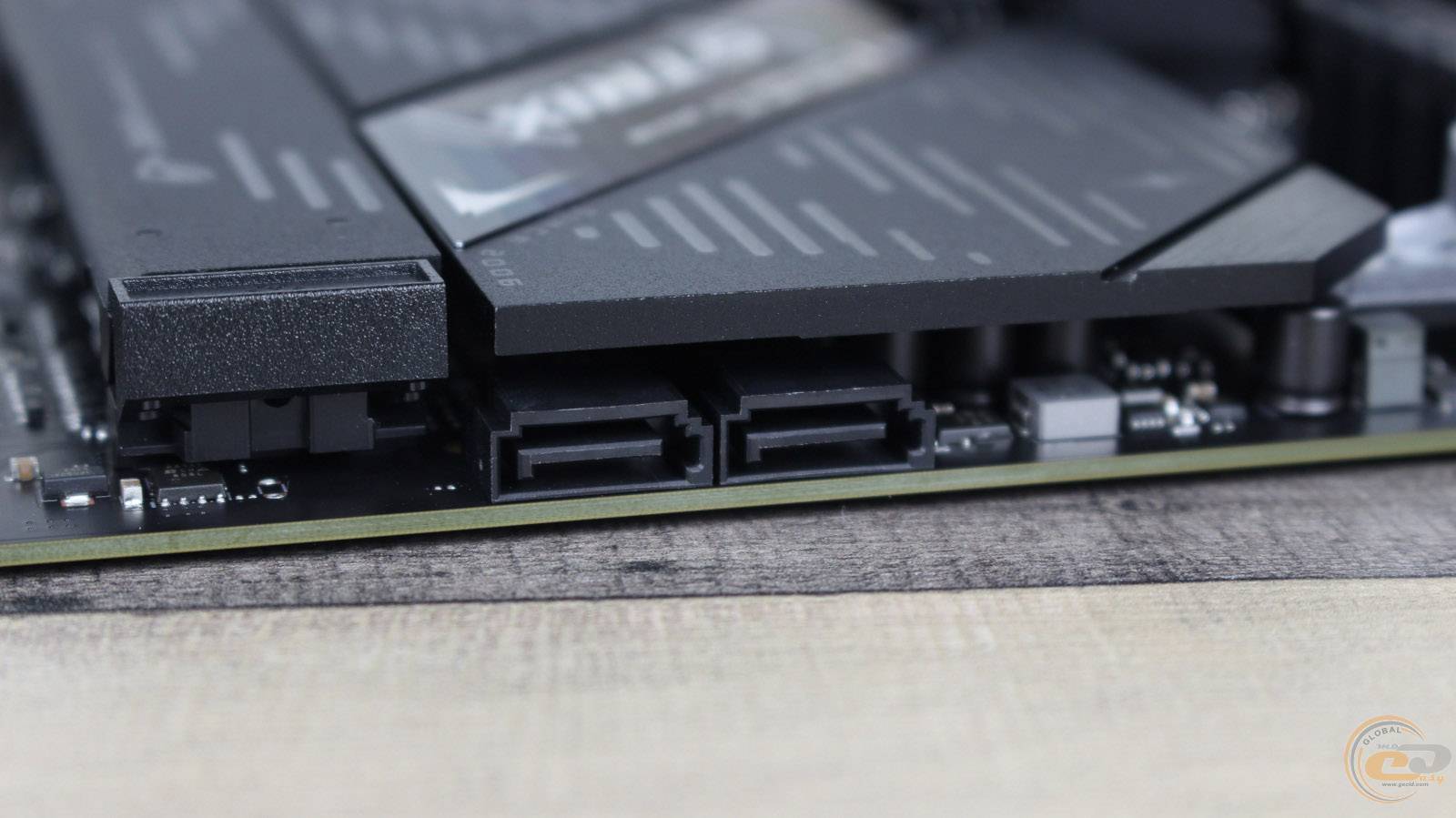

Ближе к нижнему углу находятся два горизонтальных порта SATA III.

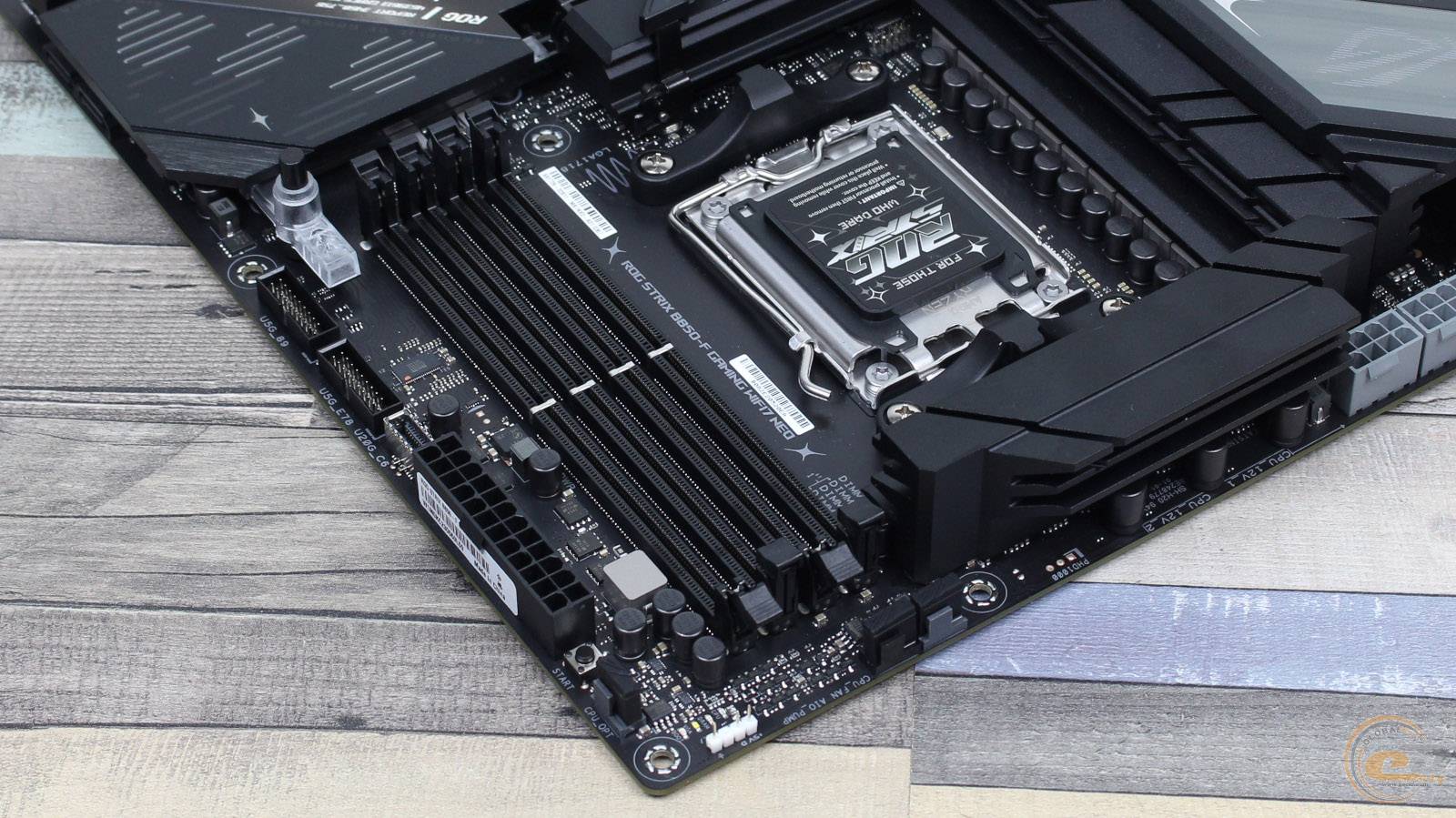

На материнской плате ASUS ROG STRIX B850-F GAMING WIFI7 NEO для установки модулей оперативной памяти стандарта DDR5 предусмотрено четыре DIMM-слота. Для упрощения монтажа фиксаторы расположены только с одной стороны. Поддерживаются модули со скоростью до 9000 МТ/с, а максимальный общий объем памяти может составлять 256 ГБ. Также производителем заявлена поддержка профилей разгона памяти AMD EXPO.

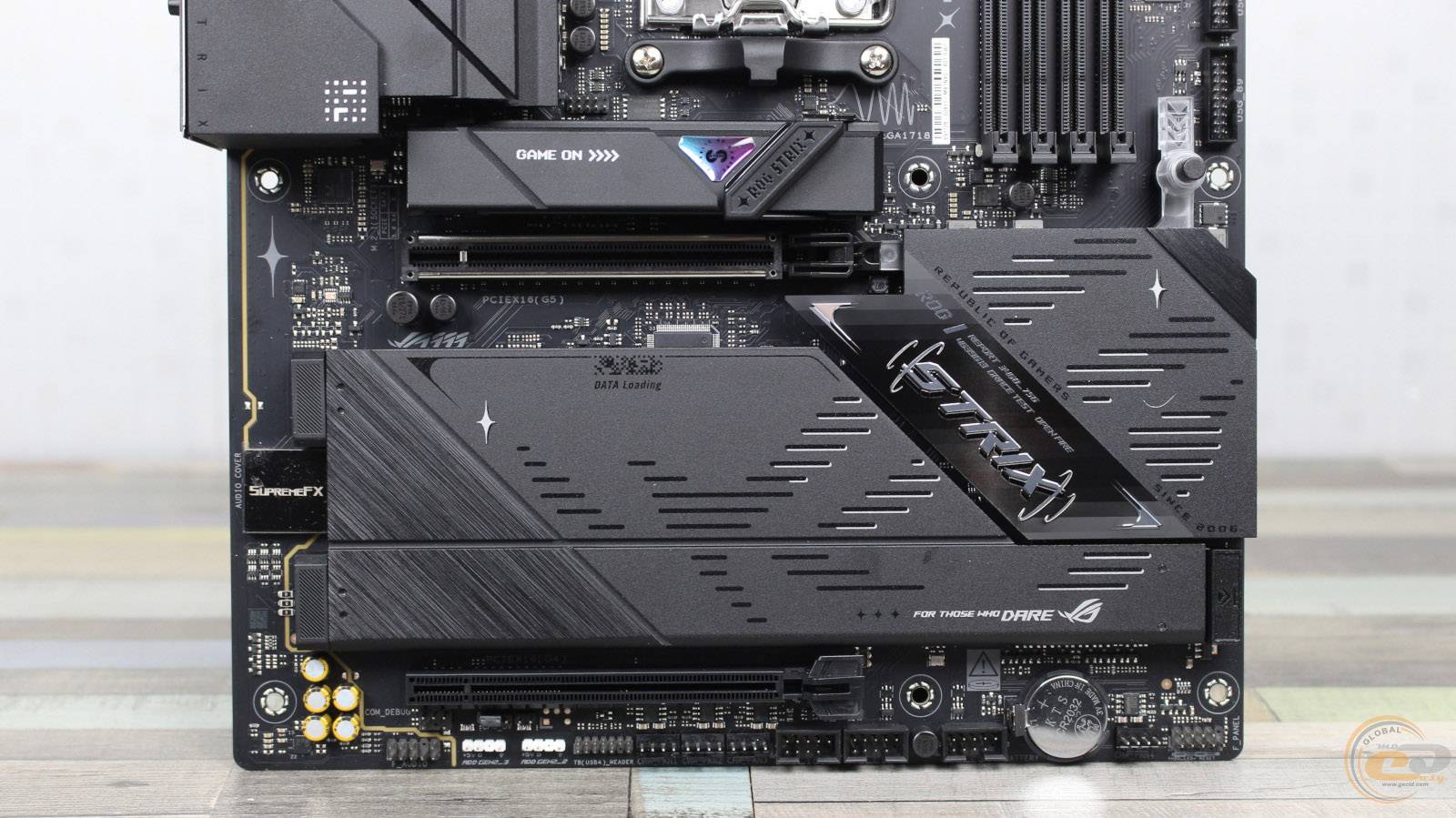

Расширить функциональность ASUS ROG STRIX B850-F GAMING WIFI7 NEO получится с помощью двух слотов:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4).

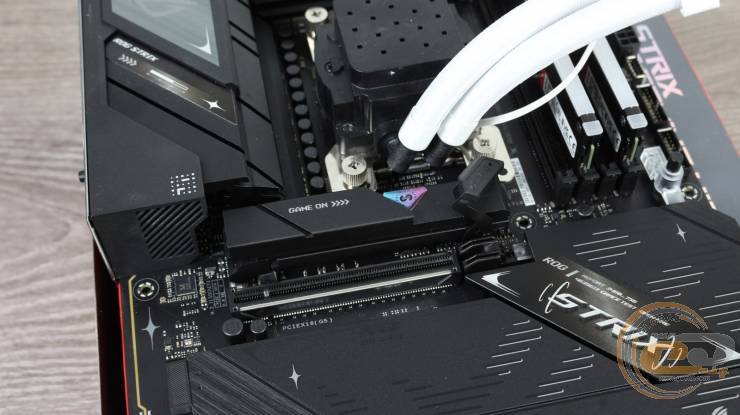

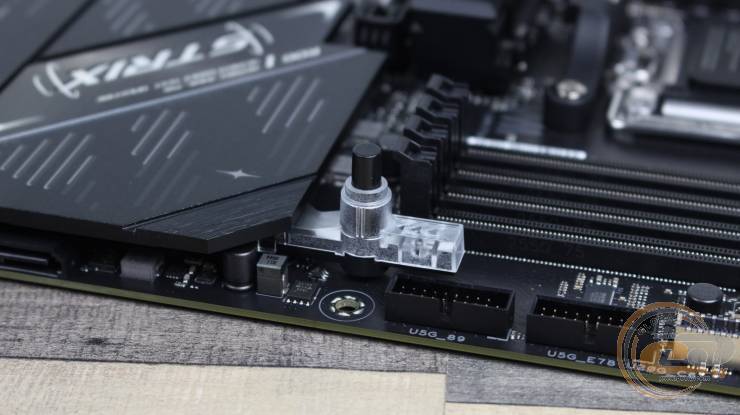

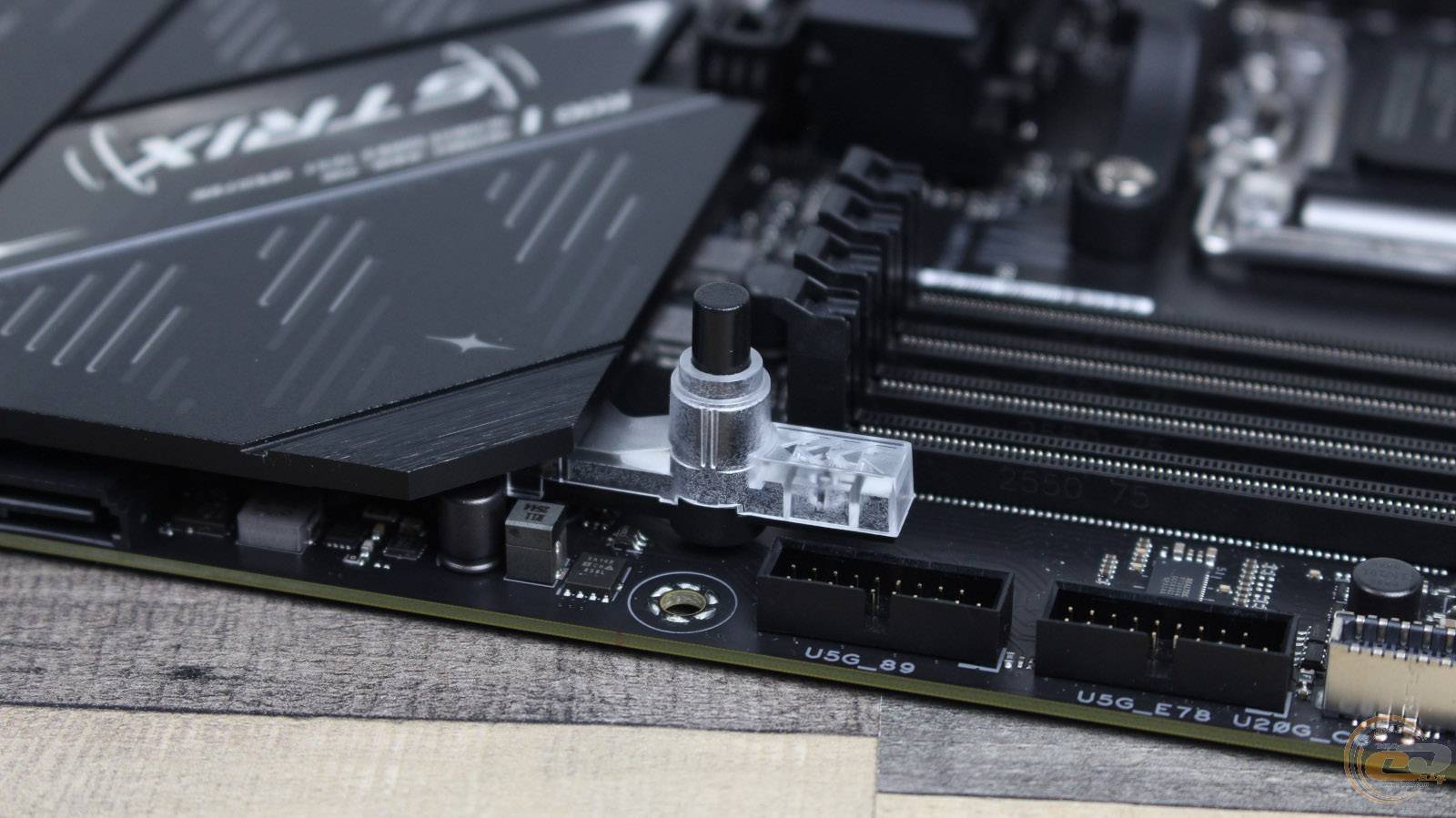

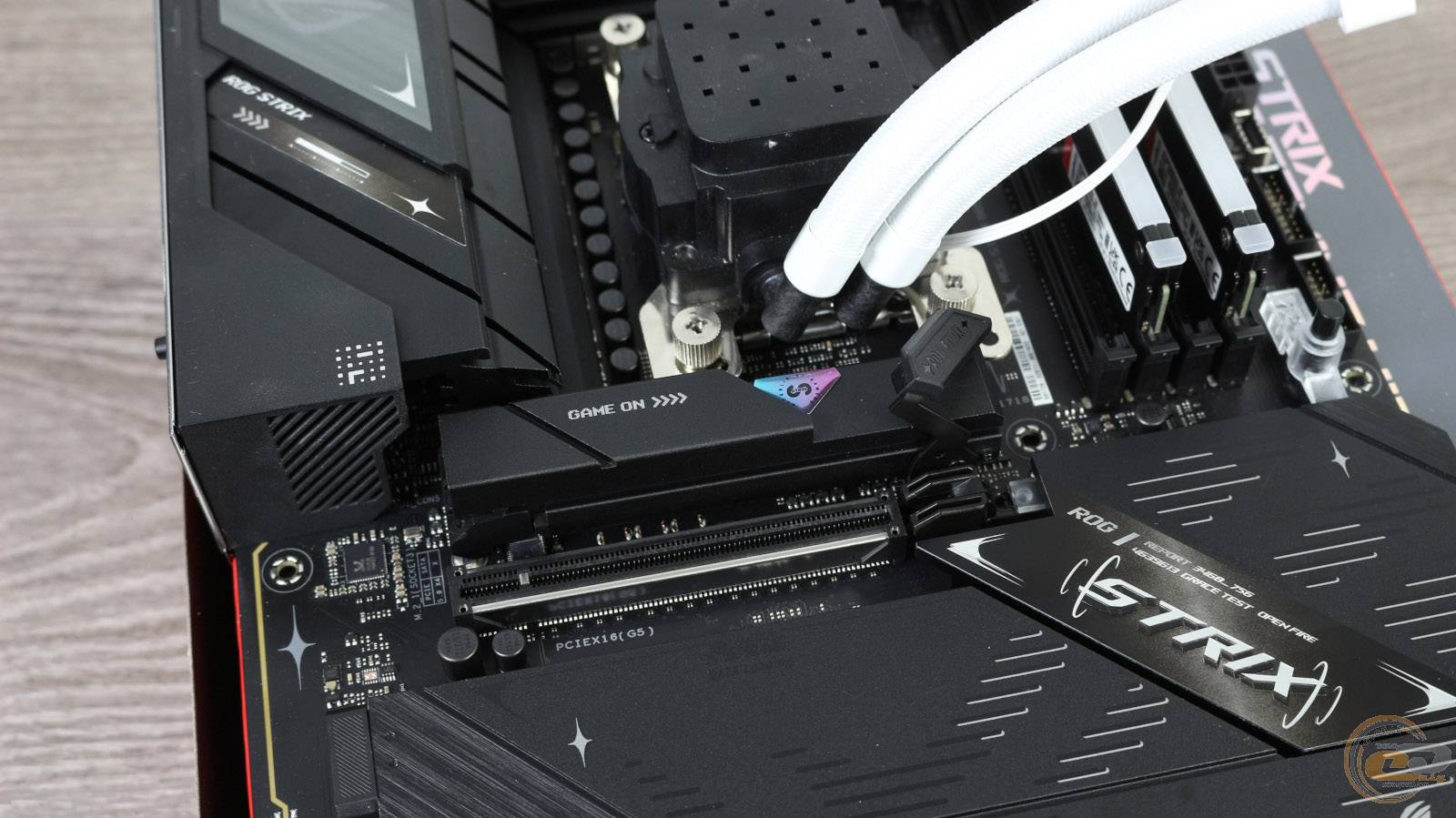

Верхний слот усилен металлическим кожухом SafeSlot и получил 16 линий PCIe 5.0. Для упрощения извлечения видеокарты он оснащен механизмом Q-Release с кнопкой.

Нижний слот платы имеет только четырьмя линиями PCIe 4.0. При его использовании будет выключаться слот M.2_3 для накопителей, расположенный непосредственно над ним.

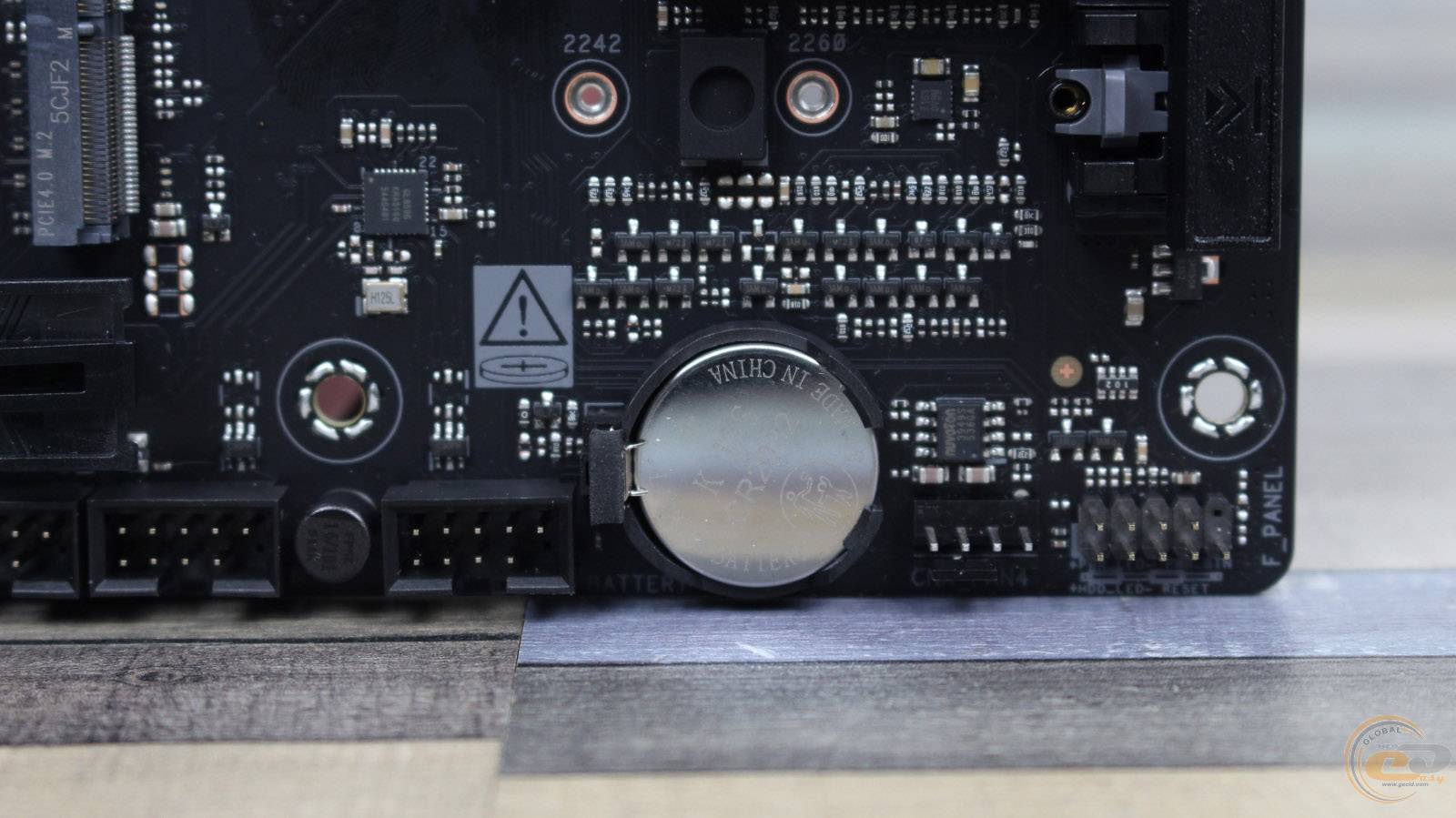

Производитель обеспечил легкий доступ к батарейке CMOS за счет ее размещения поближе к нижнему правому углу платы.

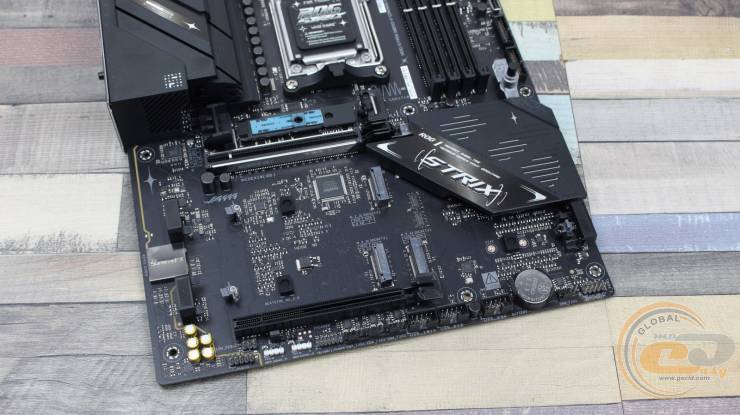

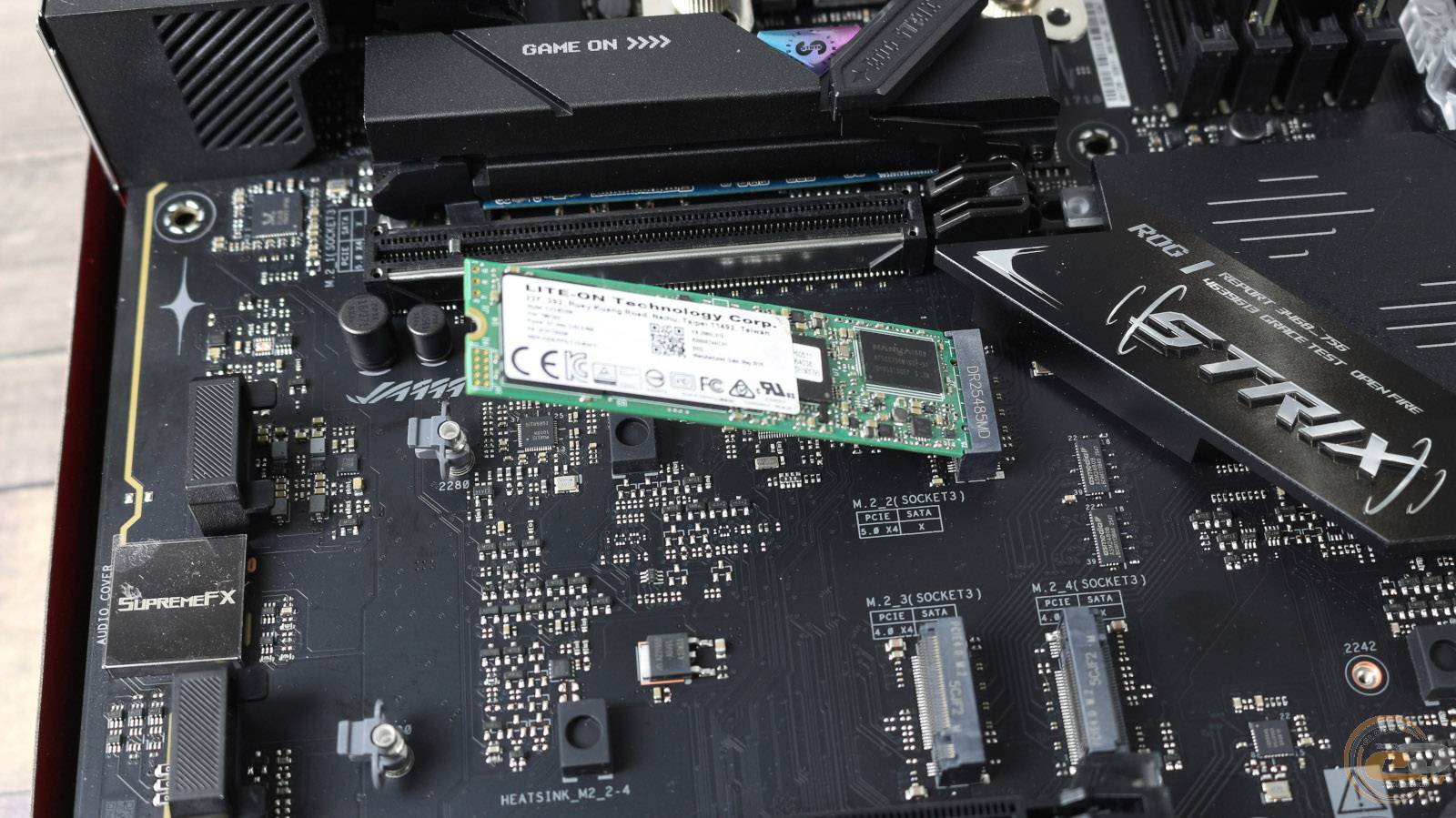

M.2-накопители на материнской плате ASUS ROG STRIX B850-F GAMING WIFI7 NEO можно разместить в четырех слотах.

Пара слотов поддерживает режим PCIe 5.0 x4, а остальные работают в режиме PCIe 4.0 x4. Совместимость с накопителями в форм-факторе меньше M.2 2280 среди перечисленных имеют только два слота.

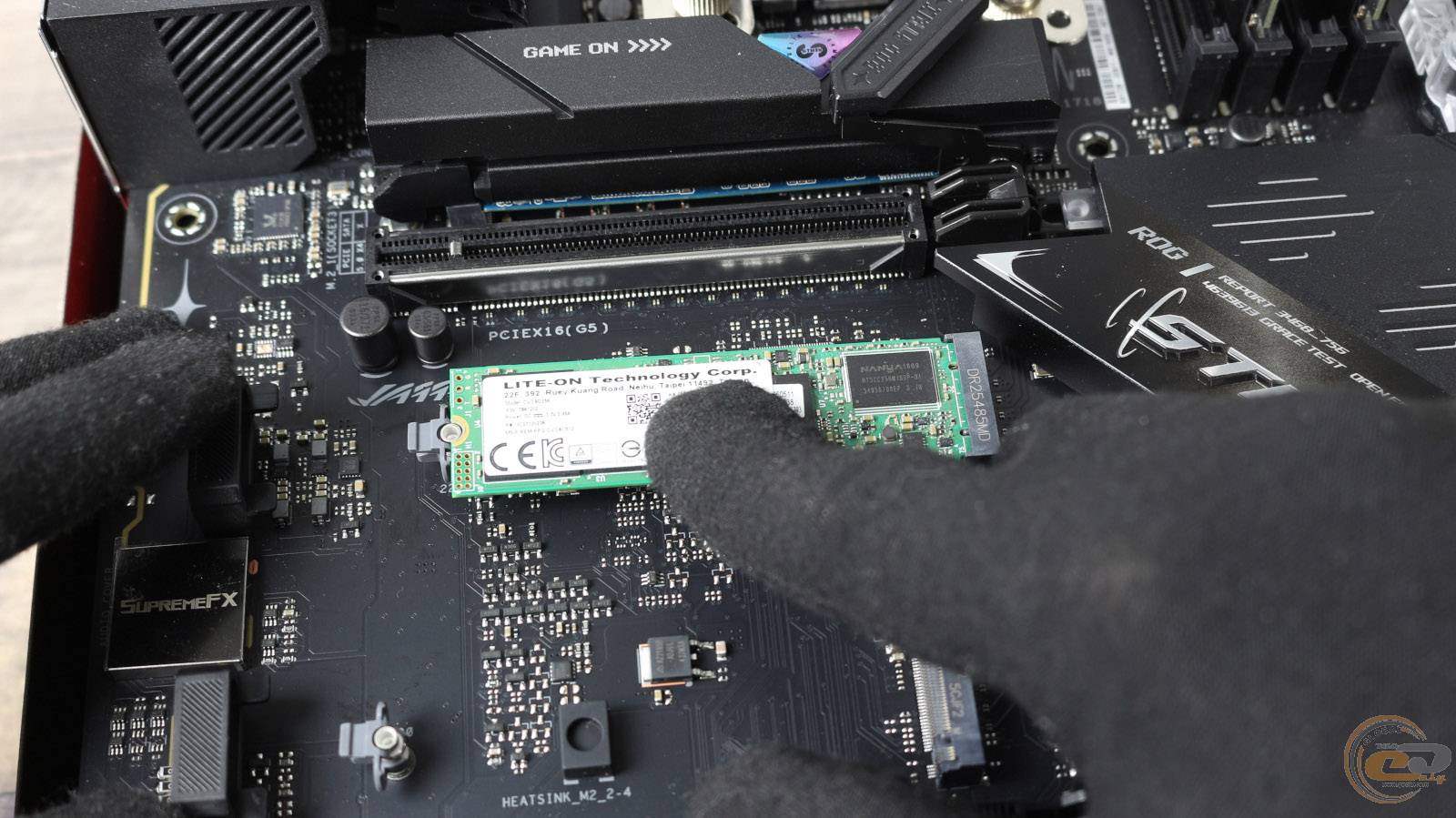

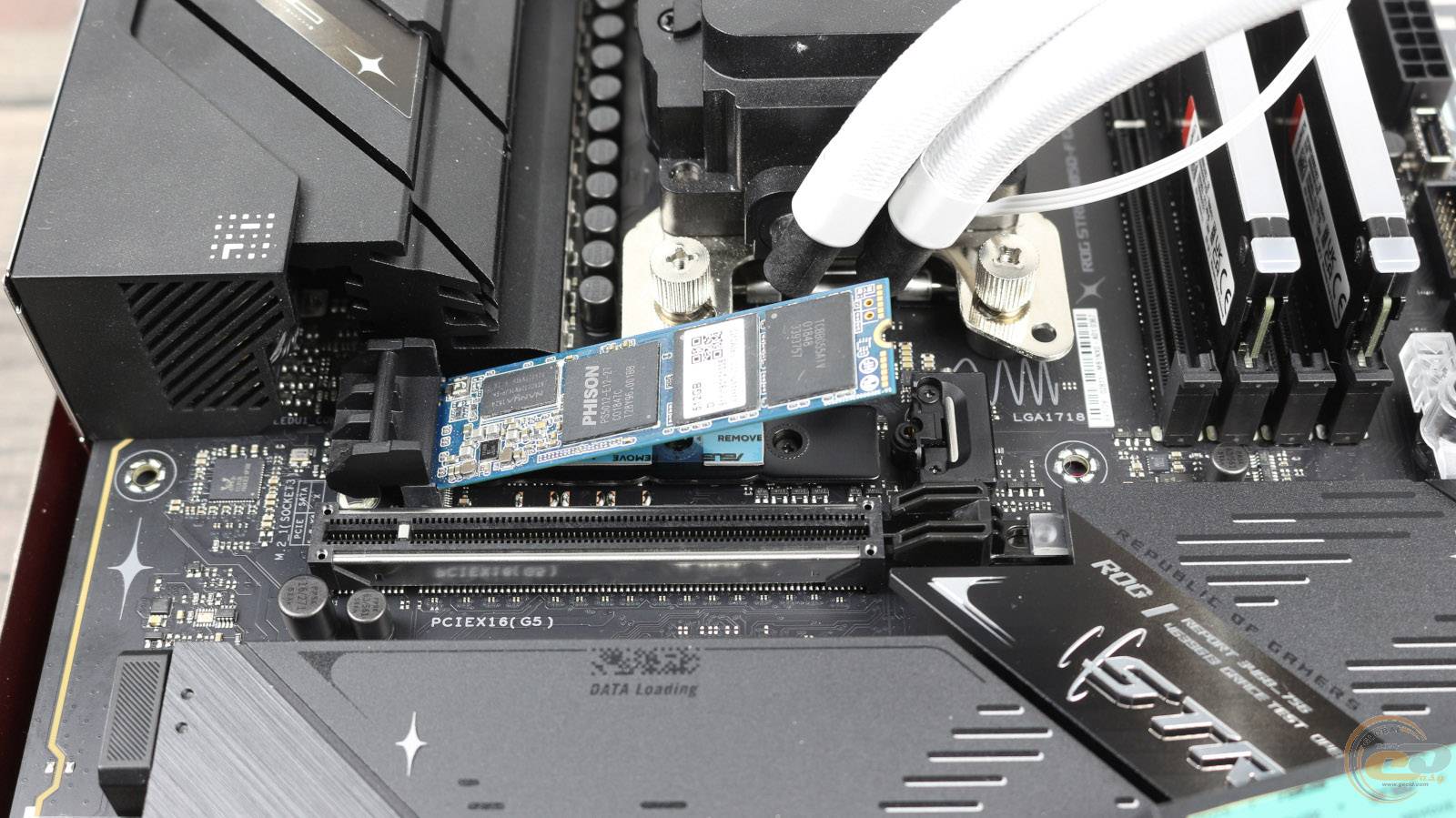

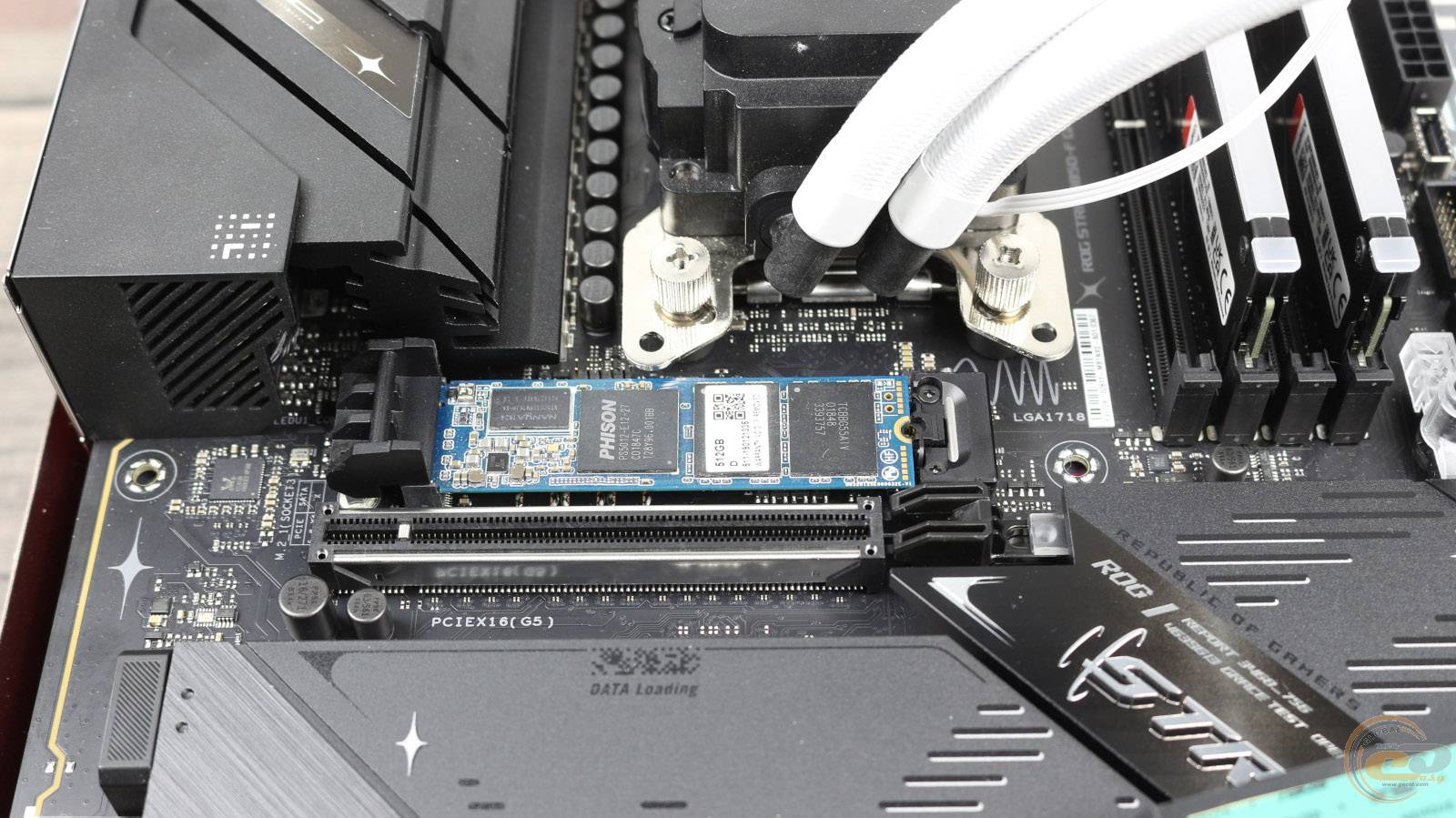

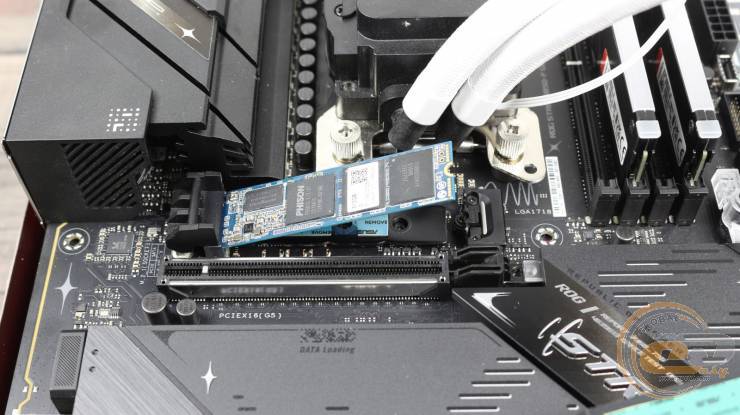

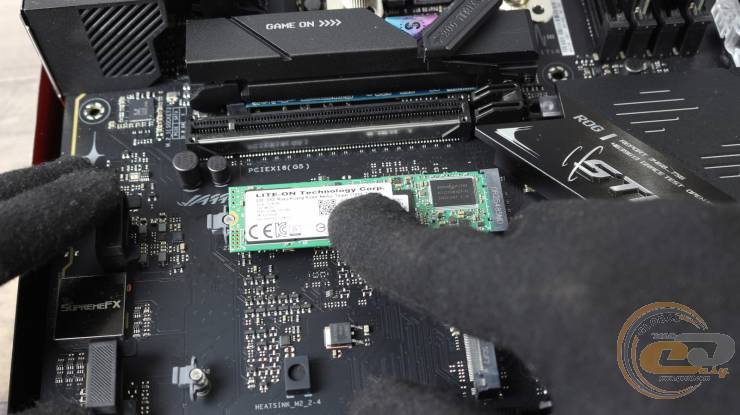

Для упрощения установки и демонтажа накопителей на верхнем слоте одновременно доступны Q-Latch и Q-Slide фиксаторы.

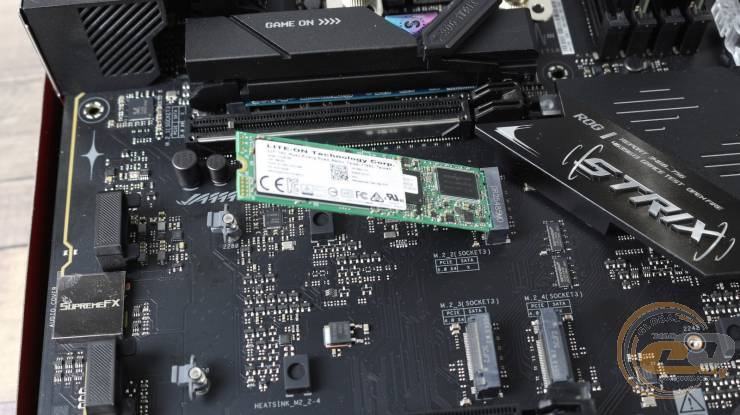

Другие слоты оснащены исключительно Q-Latch-крепежами.

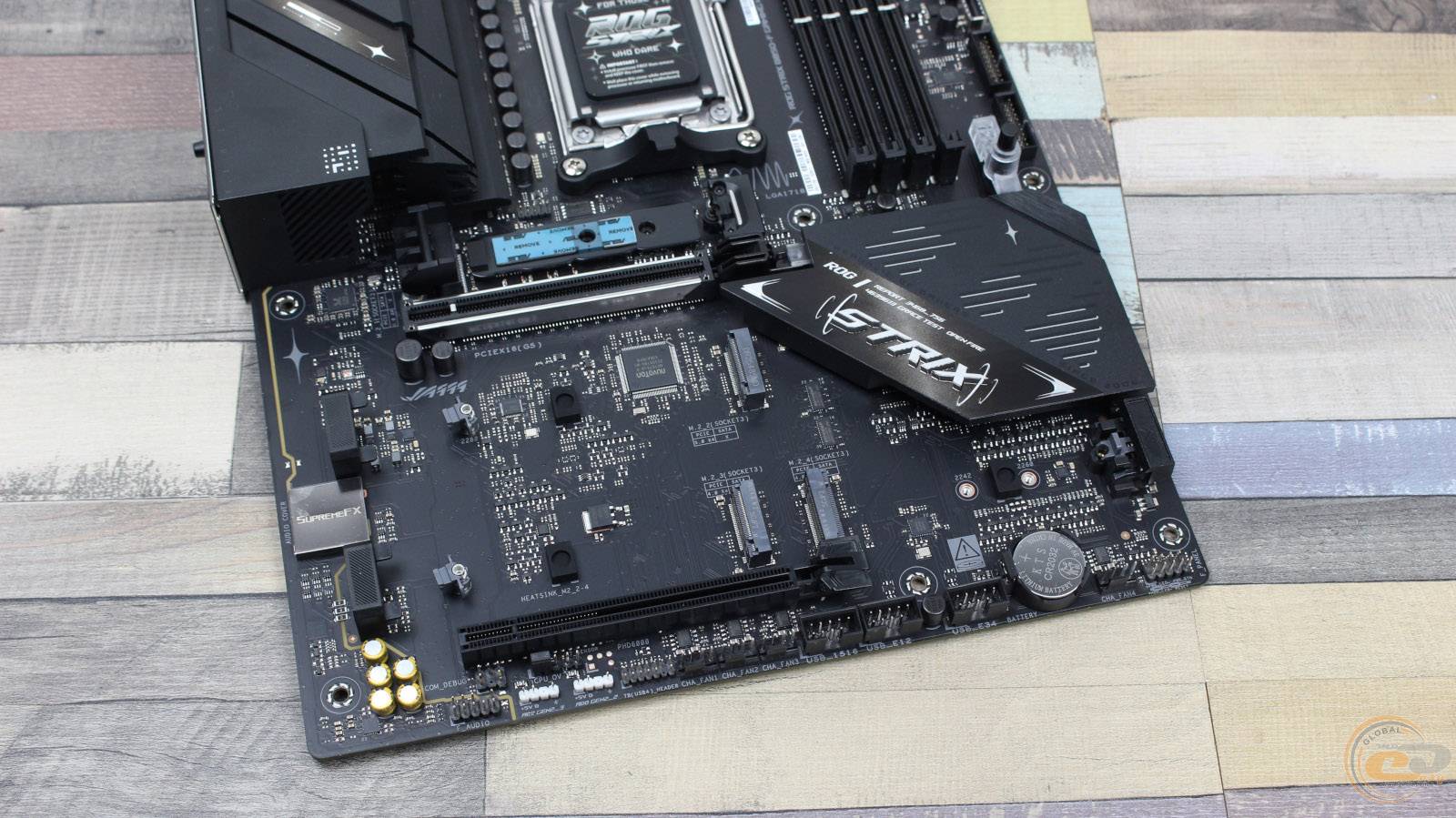

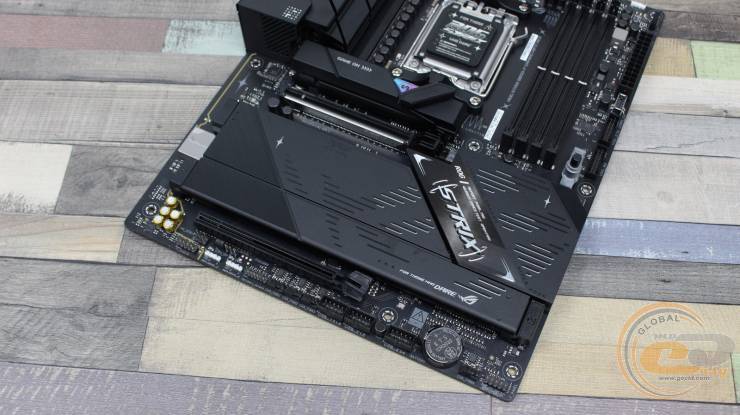

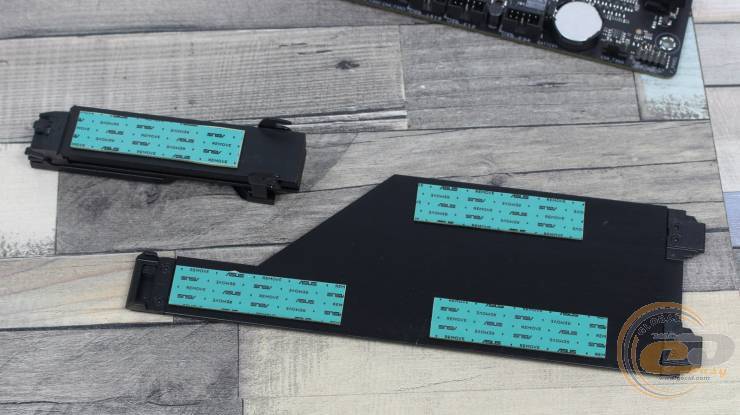

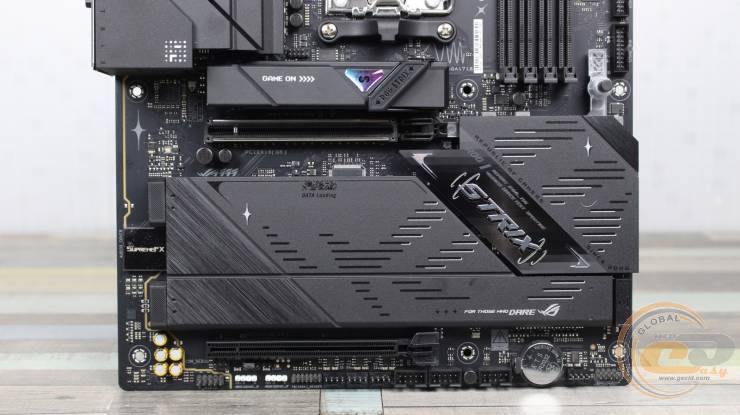

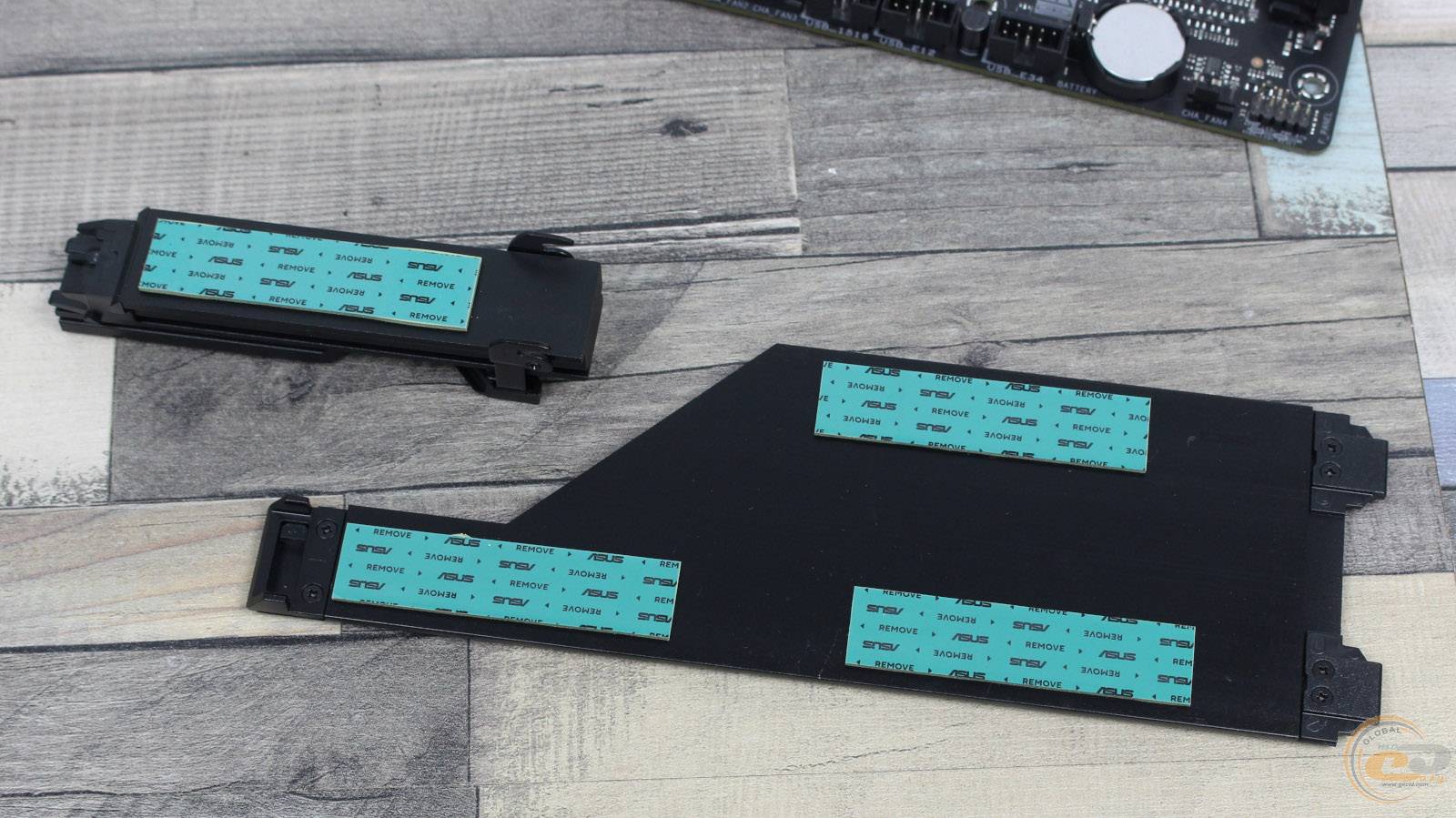

Для охлаждения всех высокоскоростных накопителей задействованы два массивных радиатора. На каждом из них можно увидеть термопрокладки для эффективного отвода тепла.

Также оба радиатора получили безвинтовой механизм M.2 Q-Release.

Система охлаждения ASUS ROG STRIX B850-F GAMING WIFI7 NEO представлена: толстым радиатором на чипсете, двумя радиаторами для M.2-накопителей и двумя алюминиевыми радиаторами на элементах подсистемы питания.

Длительная нагрузка 170-ваттного AMD Ryzen 9 7900X в Stress FPU, при температуре окружающей среды в 27°С, прогрела элементы платы до следующих температурных показателей:

• радиатор охлаждения чипсета – 48°C;
• верхний радиатор охлаждения элементов подсистемы питания – 55°C;
• боковой радиатор охлаждения элементов подсистемы питания – 57°C;
• дроссели сверху – 59°C;
• дроссели сбоку – 60°C.

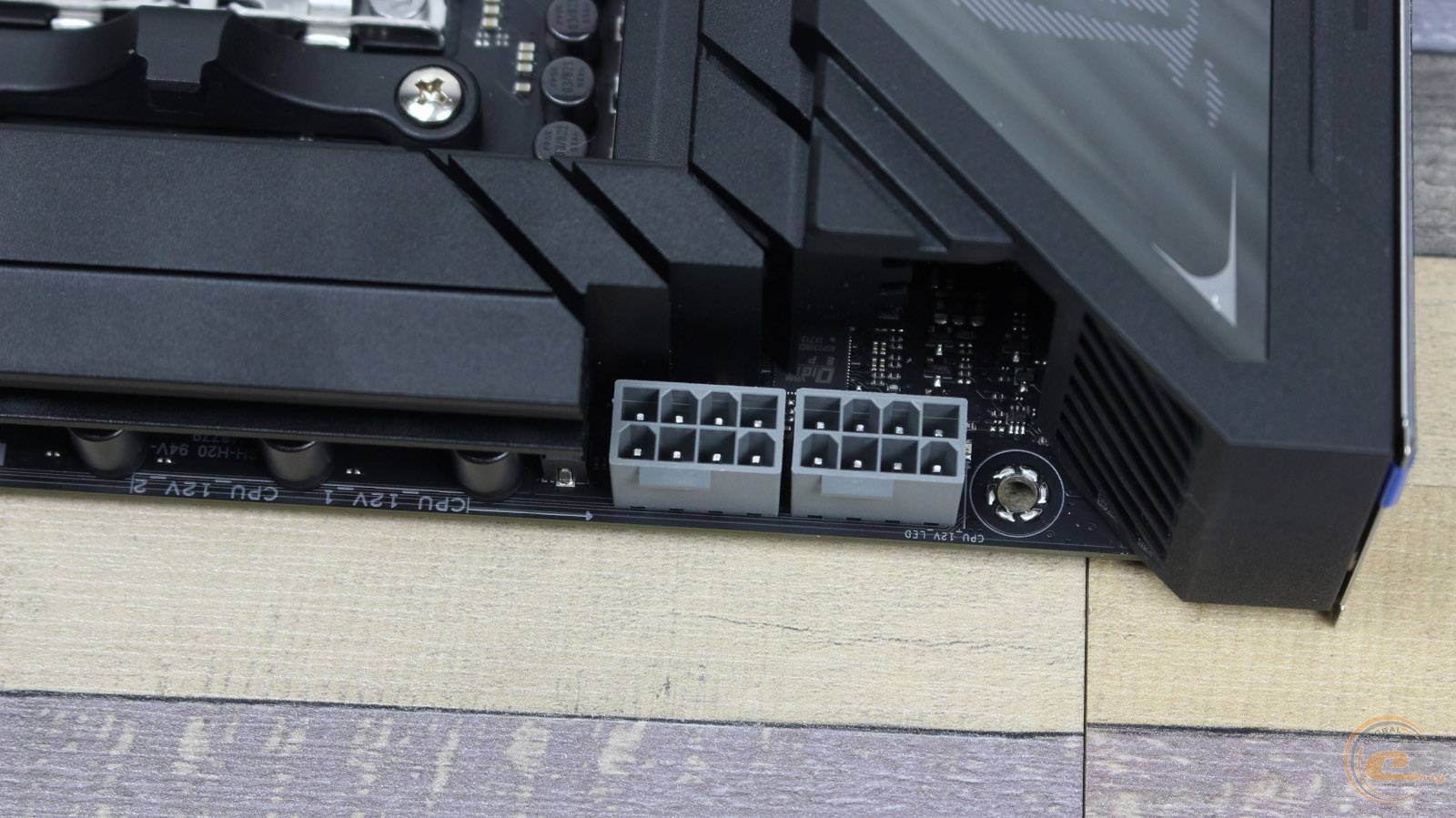

Два 8-контактных разъема ATX12V позволят пользователю использовать с этой платой любые топовые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000 без ограничений в энергопотреблении. Рядом расположен красный индикатор, который загорается при некорректном подключении питания.

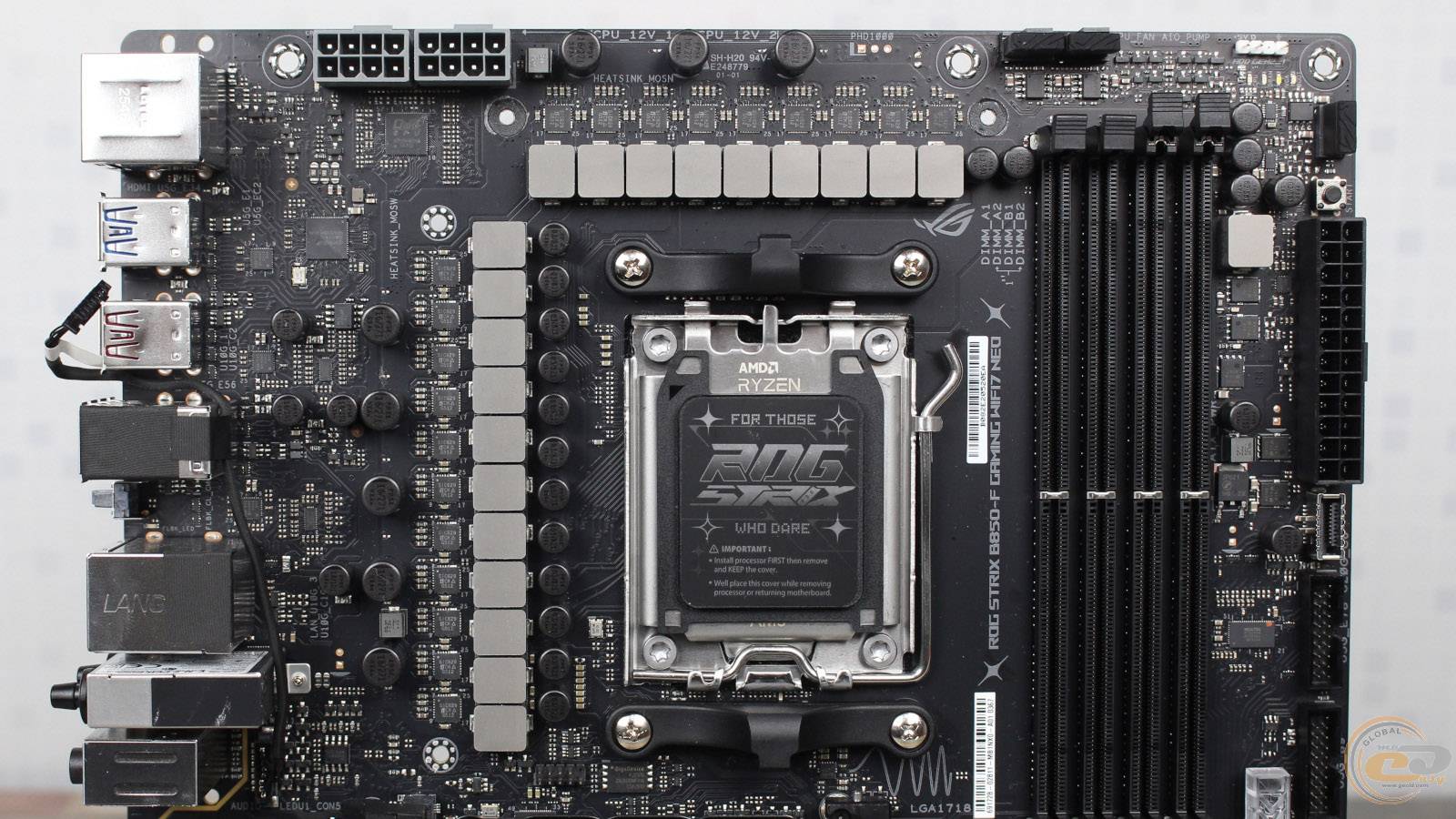

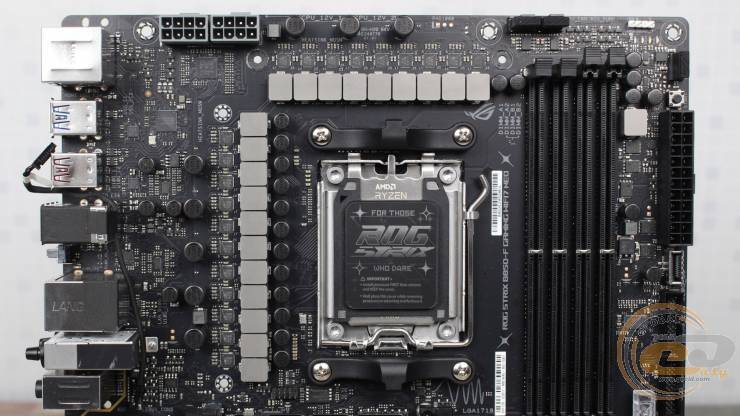

ASUS ROG STRIX B850-F GAMING WIFI7 NEO оснащена 16(80 А) + 2(80 А) + 2(80 А)-фазной подсистемой питания.

Элементная база платы состоит из твердотельных конденсаторов 5K Black Metallic, ферритовых дросселей, а также двадцати микросхем Vishay SiC629 (80 А).

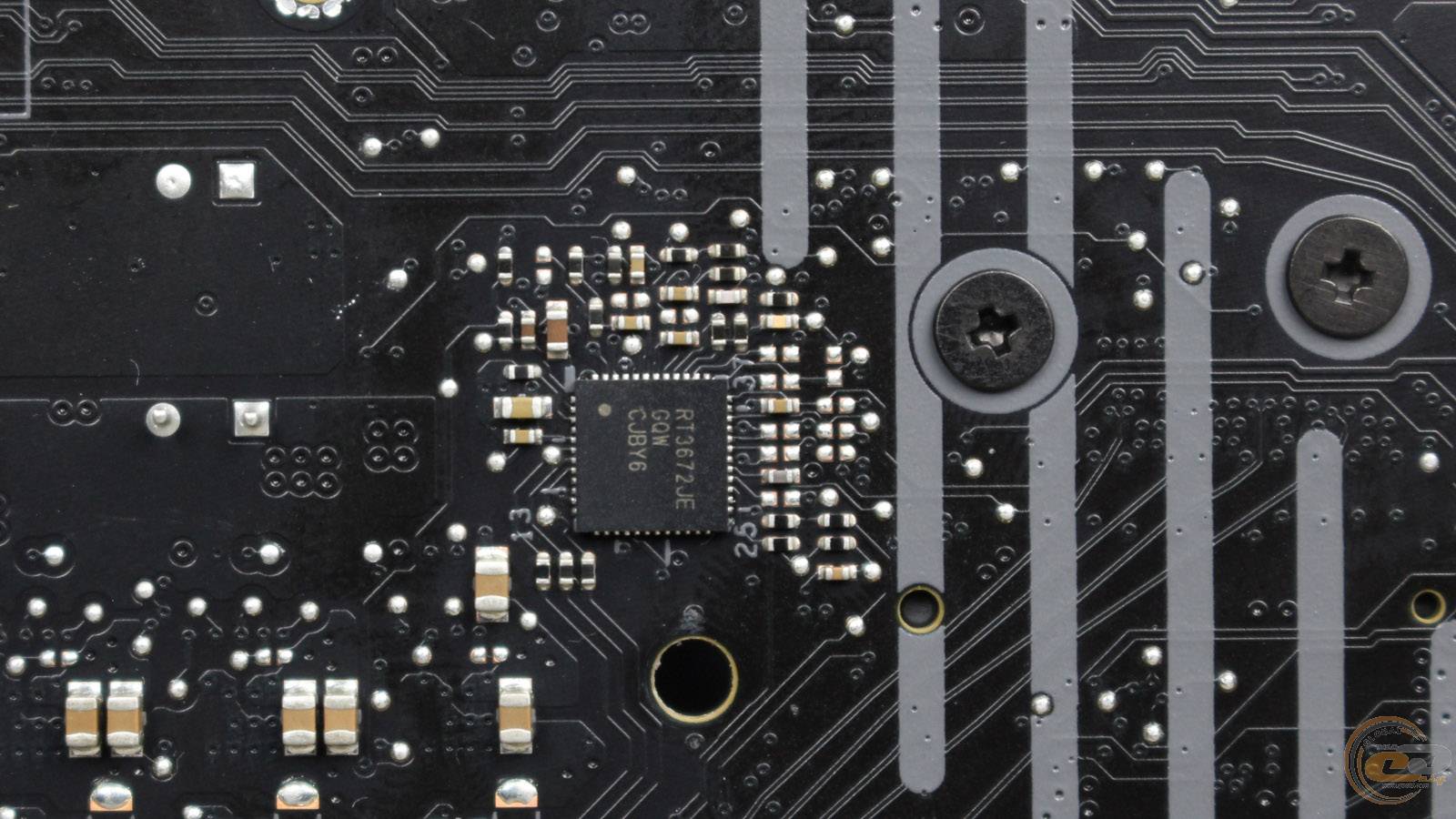

За регулировку напряжения на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа отвечает ШИМ-контроллер ШИМ-контроллер Richtek Technology RT3672JE.

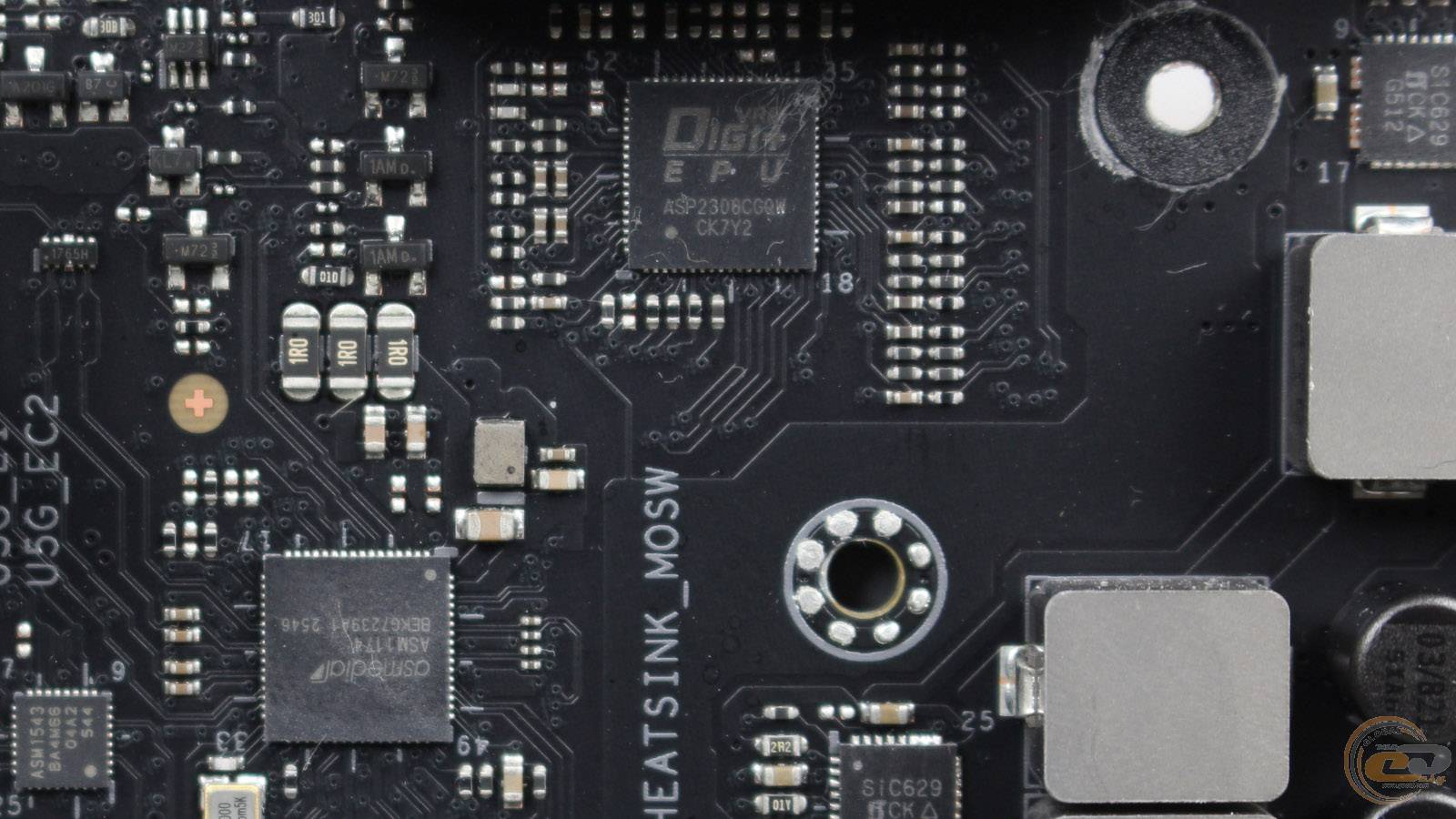

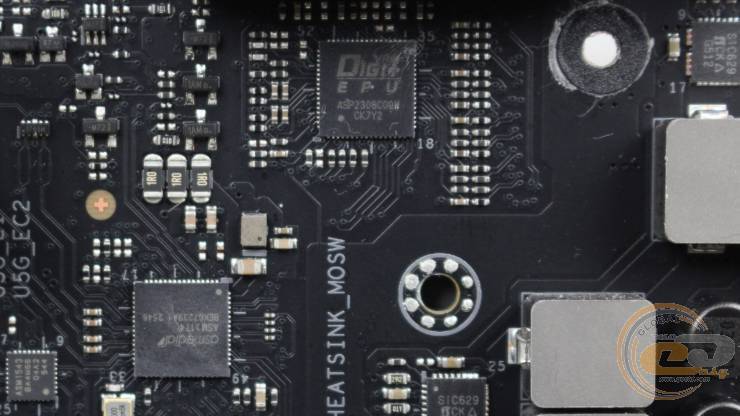

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2308CGQW.

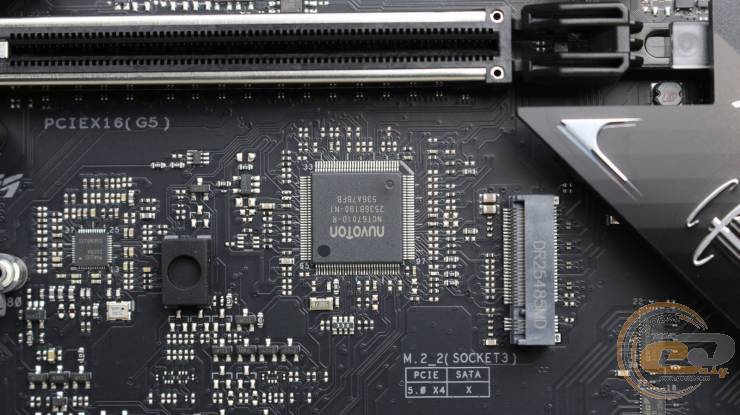

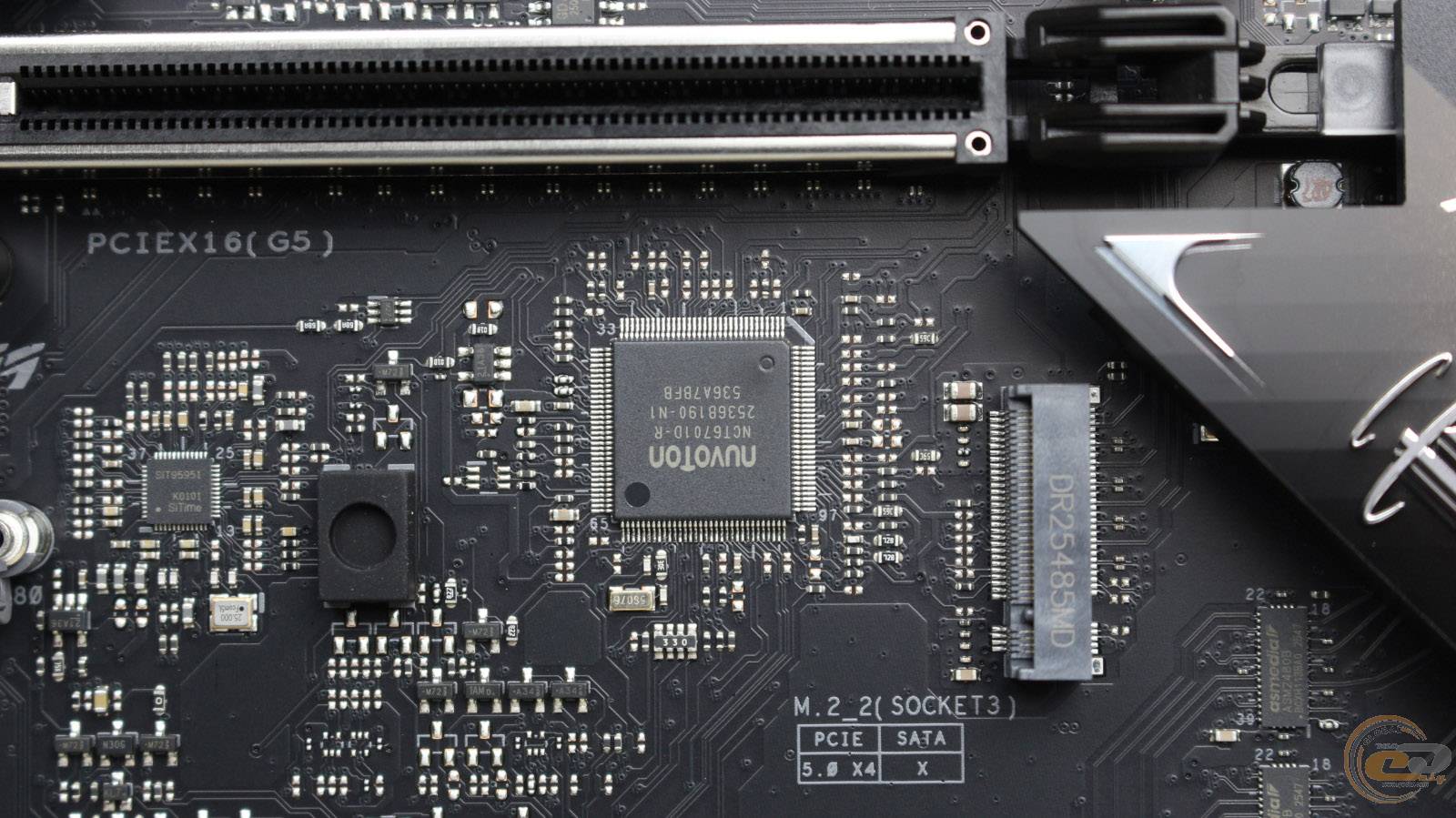

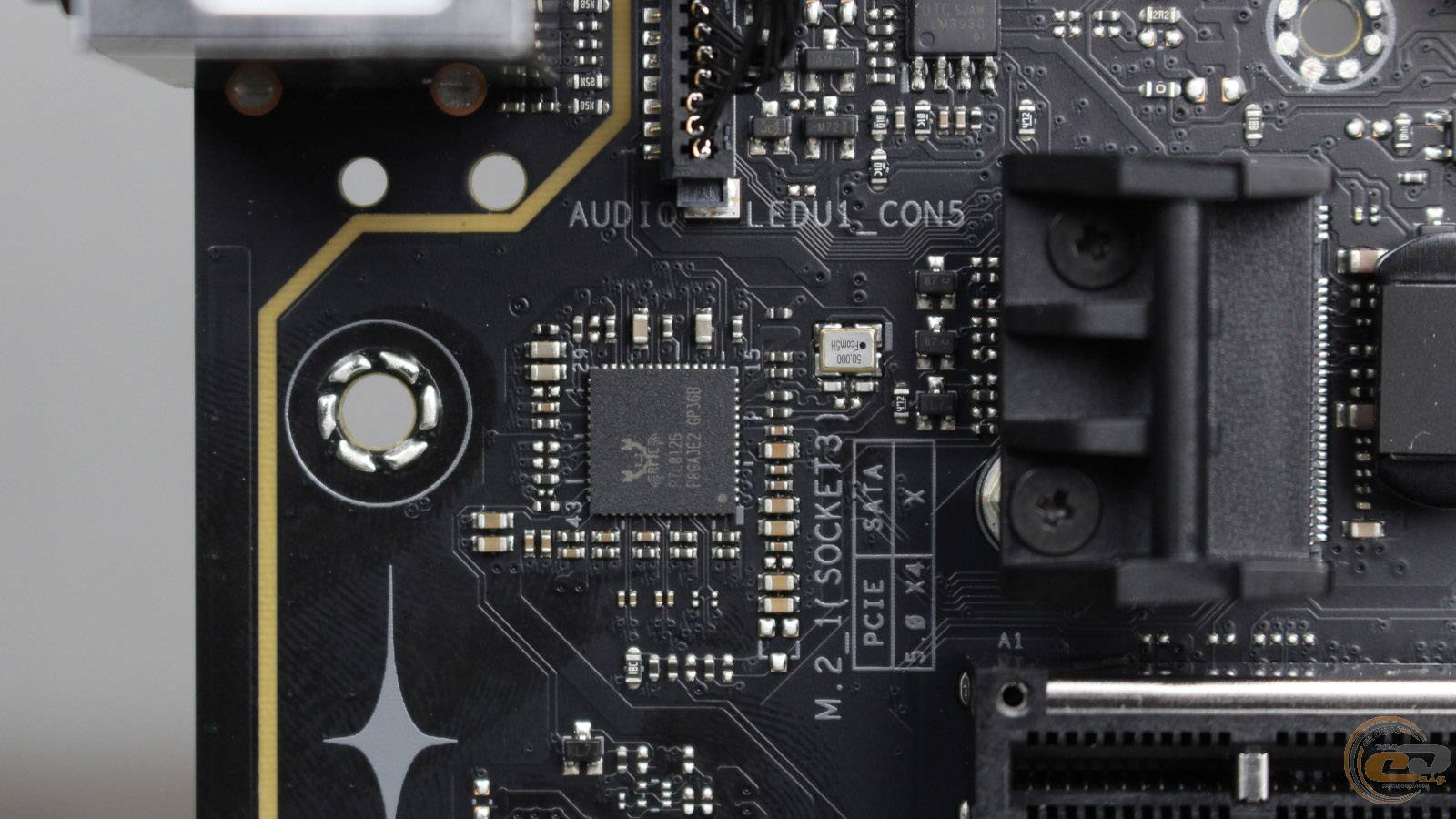

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D-R.

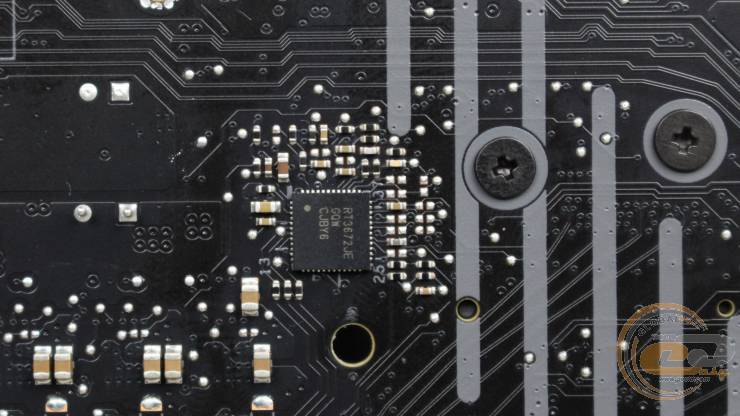

Поддержка сетевых соединений обеспечивается LAN-контроллером Realtek RTL8126 с возможностью передачи данных до 5 Гбит/с.

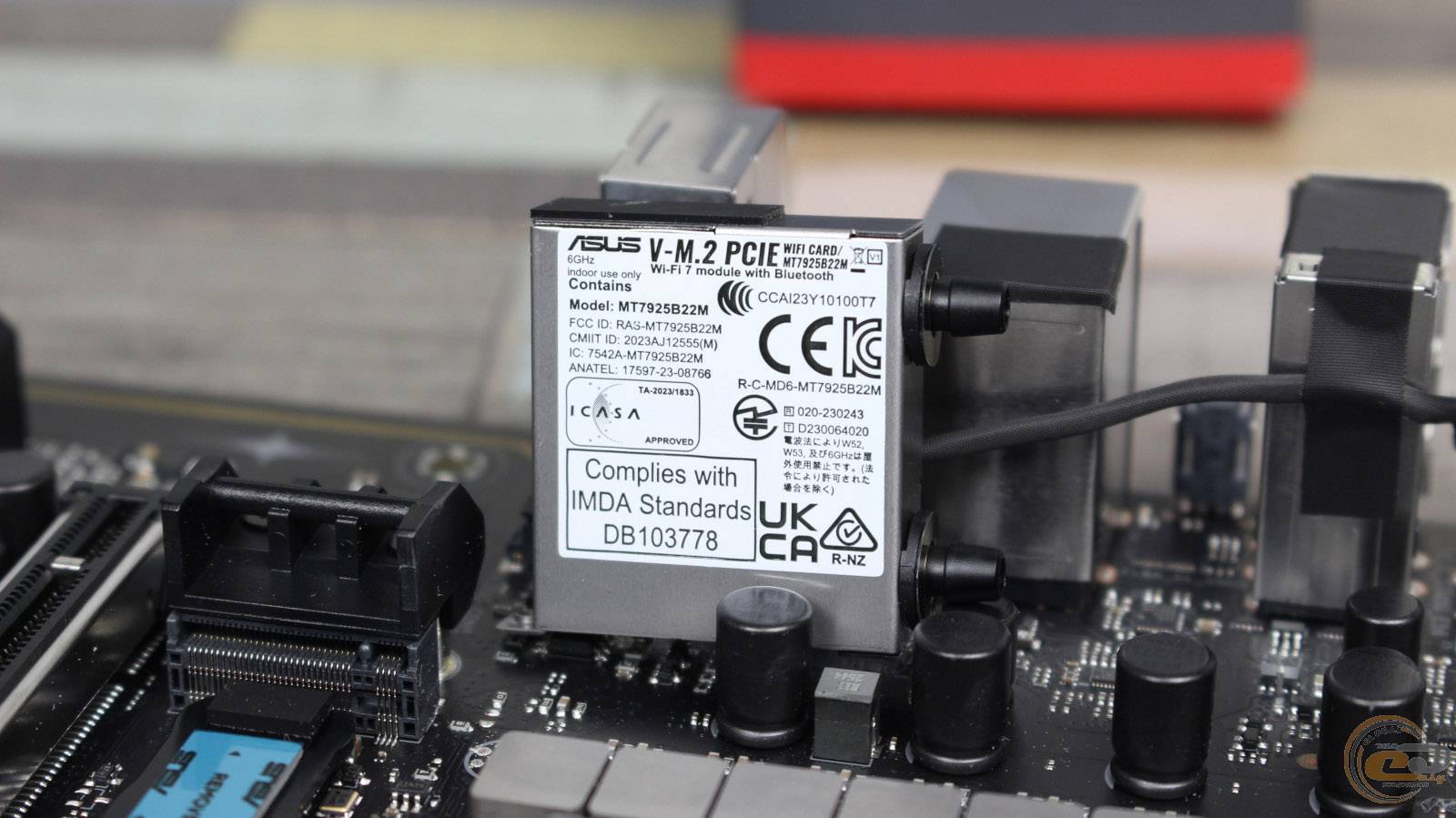

За работу беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4 отвечает модуль MediaTek Wi-Fi 7 MT7925 (MT7925B22M). Он работает в трех частотных диапазонах — 2,4, 5 и 6 ГГц, однако ограничен шириной канала до 160 МГц вместо 320 МГц, характерных для Wi-Fi 7. Максимальная пропускная способность при этом остается достаточно высокой и достигает 2,9 Гбит/с, что немного выше возможностей Wi-Fi 6E.

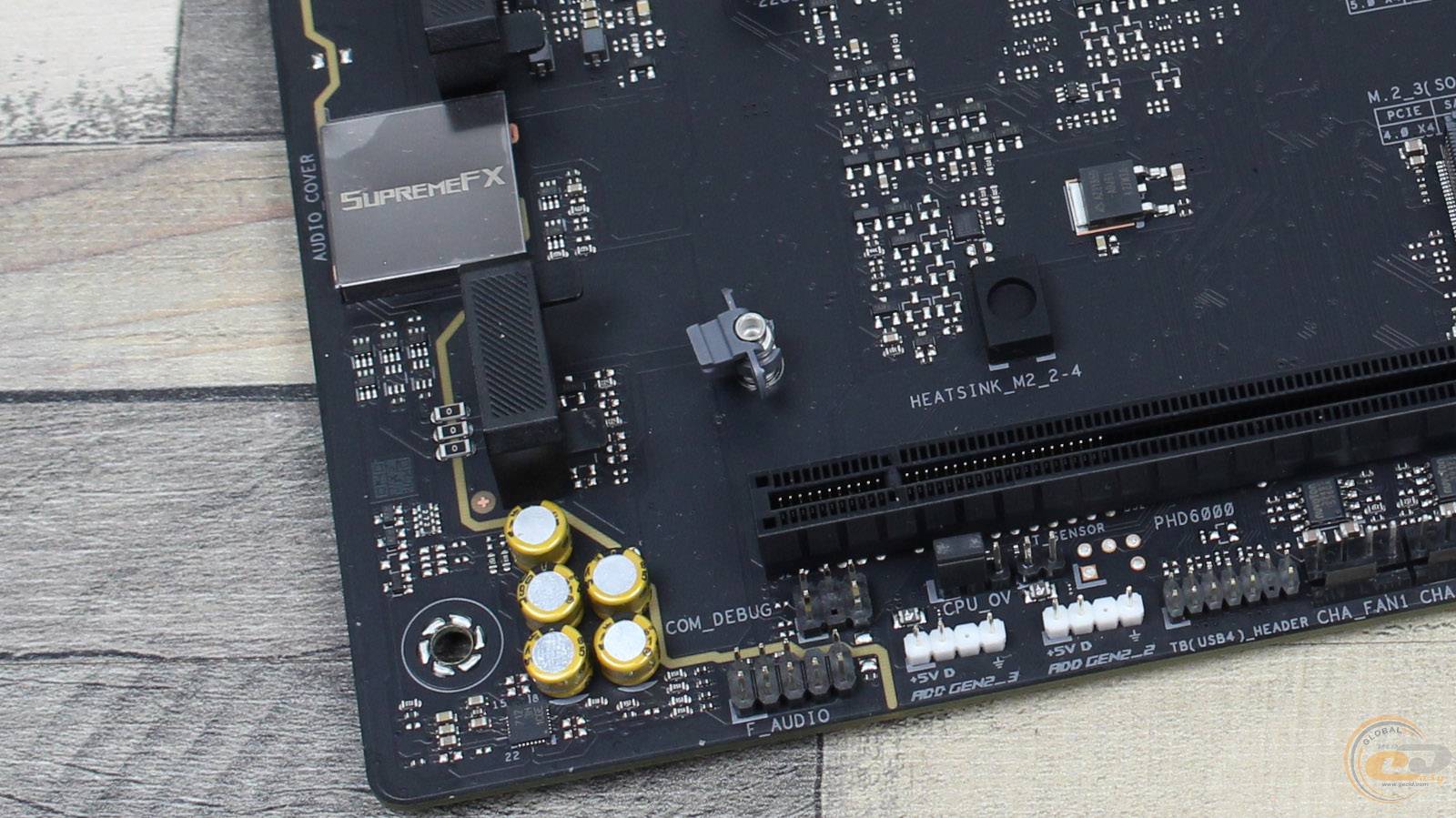

Зона аудио ROG SupremeFX отделена от основной части текстолита и представлена однокристальным 7.1-канальным кодеком Realtek ALC4080, использующим интерфейс USB. На этой материнской плате он работает в связке с усилителем Savitech SV3H712 AMP и премиальными японскими аудио-конденсаторами. Realtek ALC4080 обеспечивает воспроизведение звука в качестве до 32 бит / 384 кГц, а также отличается высоким соотношением сигнал/шум на уровне 110 дБ. Для предотвращения помех, вызванных электромагнитными наводками, применяется технология экранирования аудиокодека.

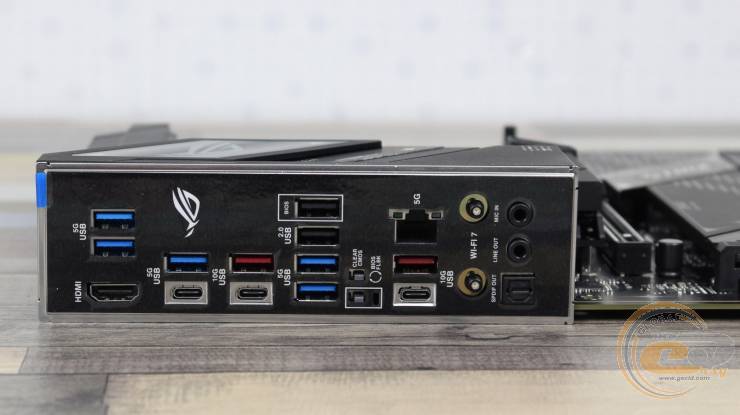

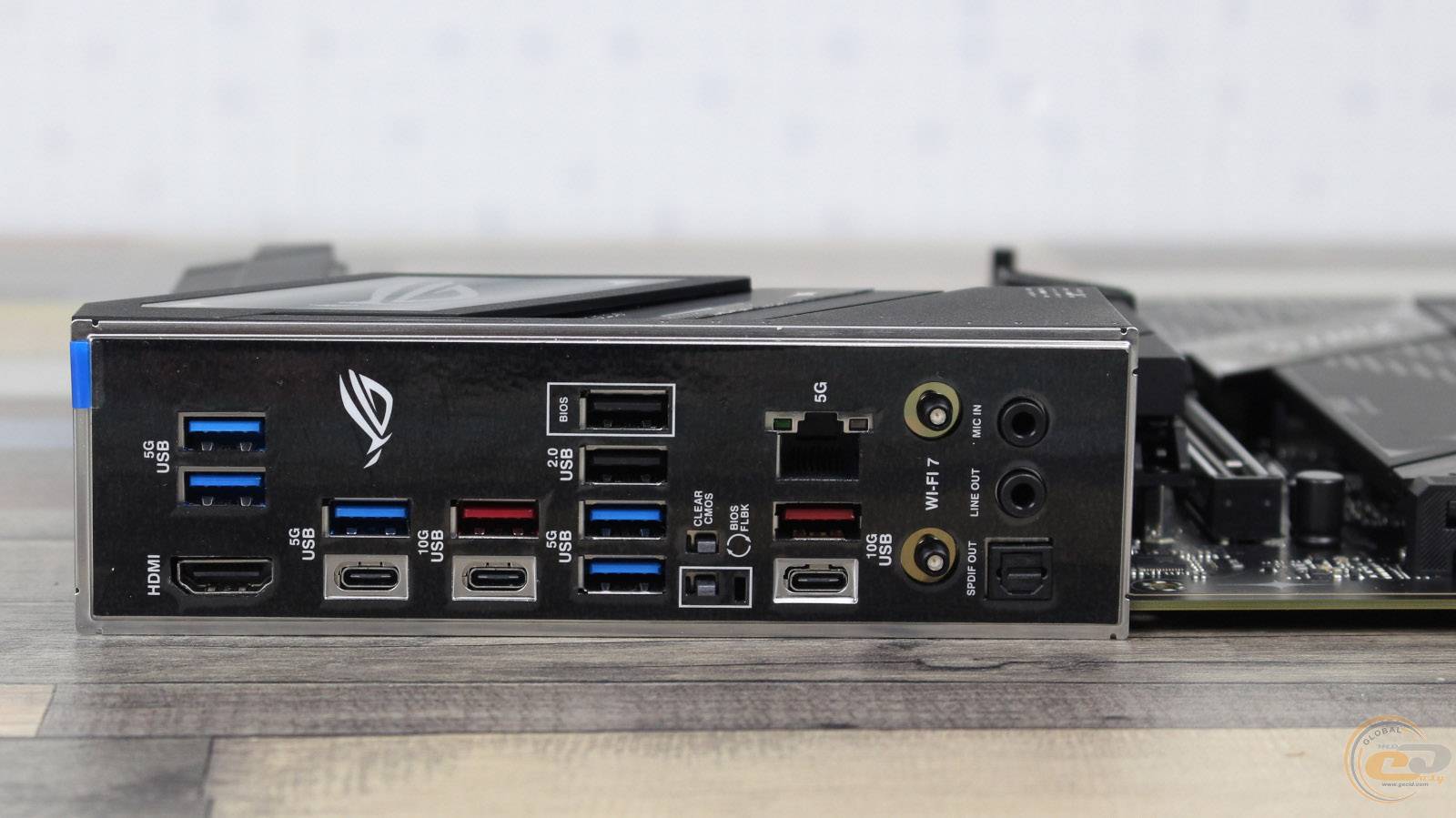

На интерфейсной панели ASUS ROG STRIX B850-F GAMING WIFI7 NEO можно увидеть следующие порты и кнопки:

• 1 x HDMI 2.1;
• 5 x USB 3.2 Gen 1 (Type-A);
• 1 x USB 3.2 Gen 1 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-A);
• 2 x USB 2.0;
• 1 x кнопка обновления BIOS (BIOS FlashBack);
• 1 x кнопка сброса настроек CMOS;
• 1 x RJ45;
• 2 x коннекторы антенн Wi-Fi;
• 1 x Optical S/PDIF выход;
• 2 x аудио-порта.

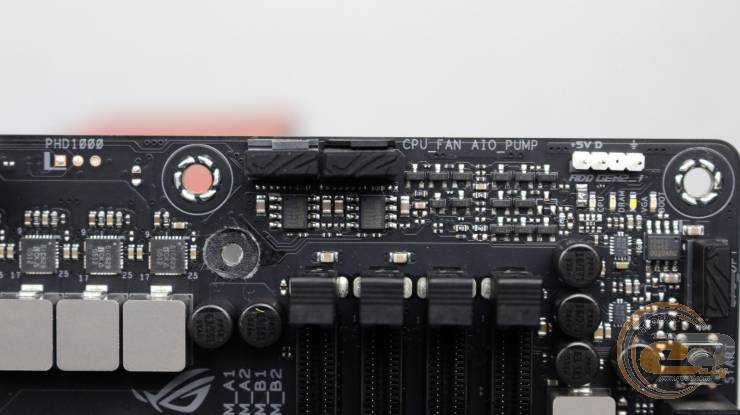

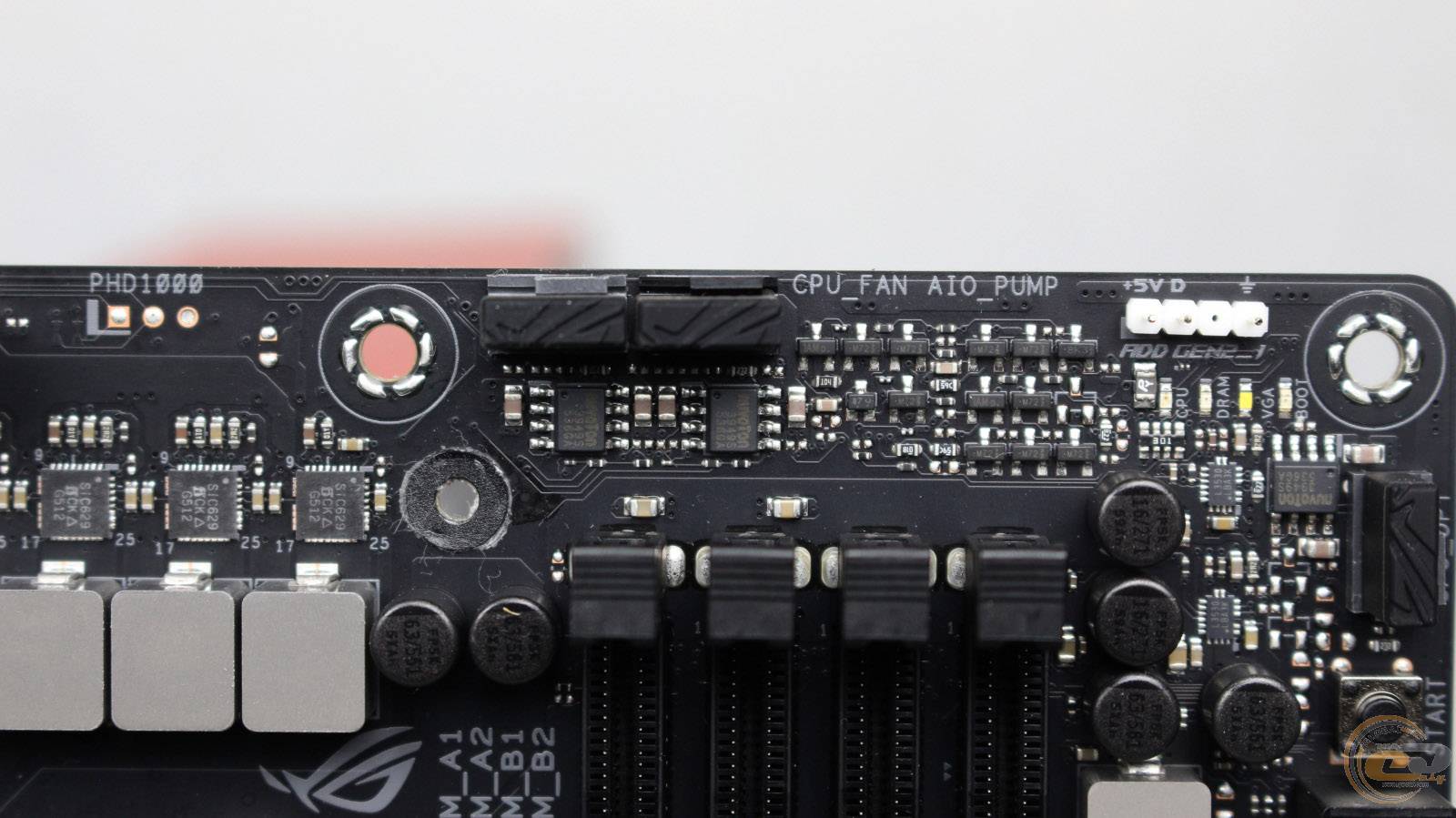

Для подключения активного охлаждения комплектующих на плате имеется семь 4-контактных разъемов с поддержкой ШИМ-регулирования скорости (обозначены цифрой 4 на схеме). Два из них подойдут для системы охлаждения CPU, один можно использовать для подключения помпы СЖО, а четыре других – для питания корпусных вентиляторов.

UEFI BIOS

ASUS ROG STRIX B850-F GAMING WIFI7 NEO использует загрузчик на основе графического интерфейса UEFI.

Теперь он предлагает три основных сценария использования:

• «EZ Mode» – упрощенный графический режим для начинающих пользователей, который на одном экране выводит краткую информацию о системе и позволяет быстро выполнить базовые настройки;

• «Essential Mode» – тот же упрощенный подход с одним экраном, но уже с добавлением быстрого доступа к часто используемым настройкам разгона и важной системной информации;

• "Advanced Mode" – профессиональный раздел настроек для глубокого контроля за аппаратным обеспечением компьютера. Он предлагает значительно больше вкладок и открывает доступ к тонкой настройке системы, разгону ключевых узлов и управлению питанием, которые обычно скрыты в вышеупомянутых режимах.

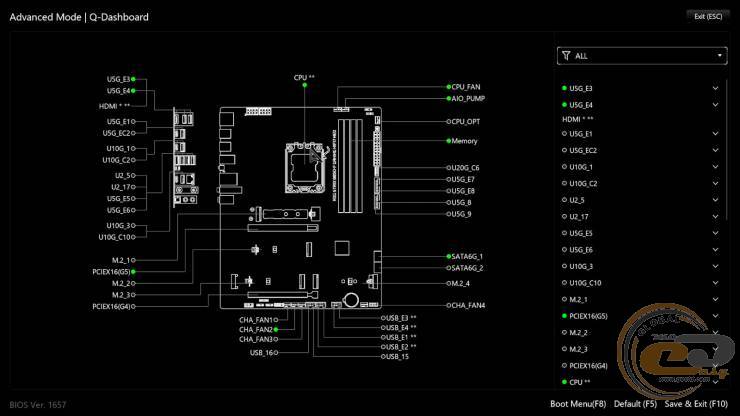

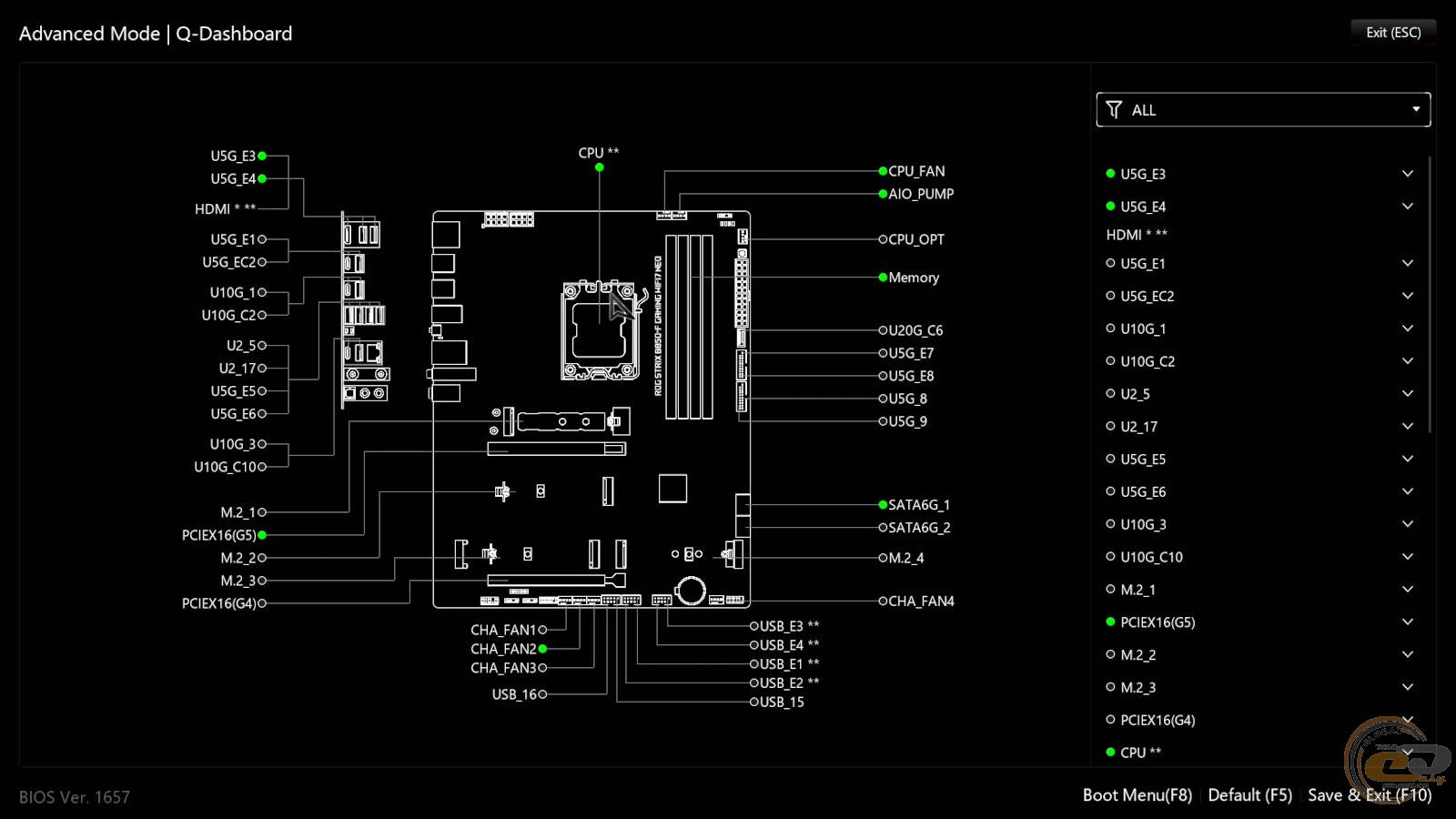

Справа в нижнем углу присутствует пункт Q-Dashboard, предоставляющий пользователю схематический обзор всех подключенных к материнской плате устройств.

Отслеживать системные показатели компонентов, управлять иллюминацией и производить определенные настройки непосредственно с операционной системы вам позволит фирменная утилита Armoury Crate.

Частоты процессора и памяти

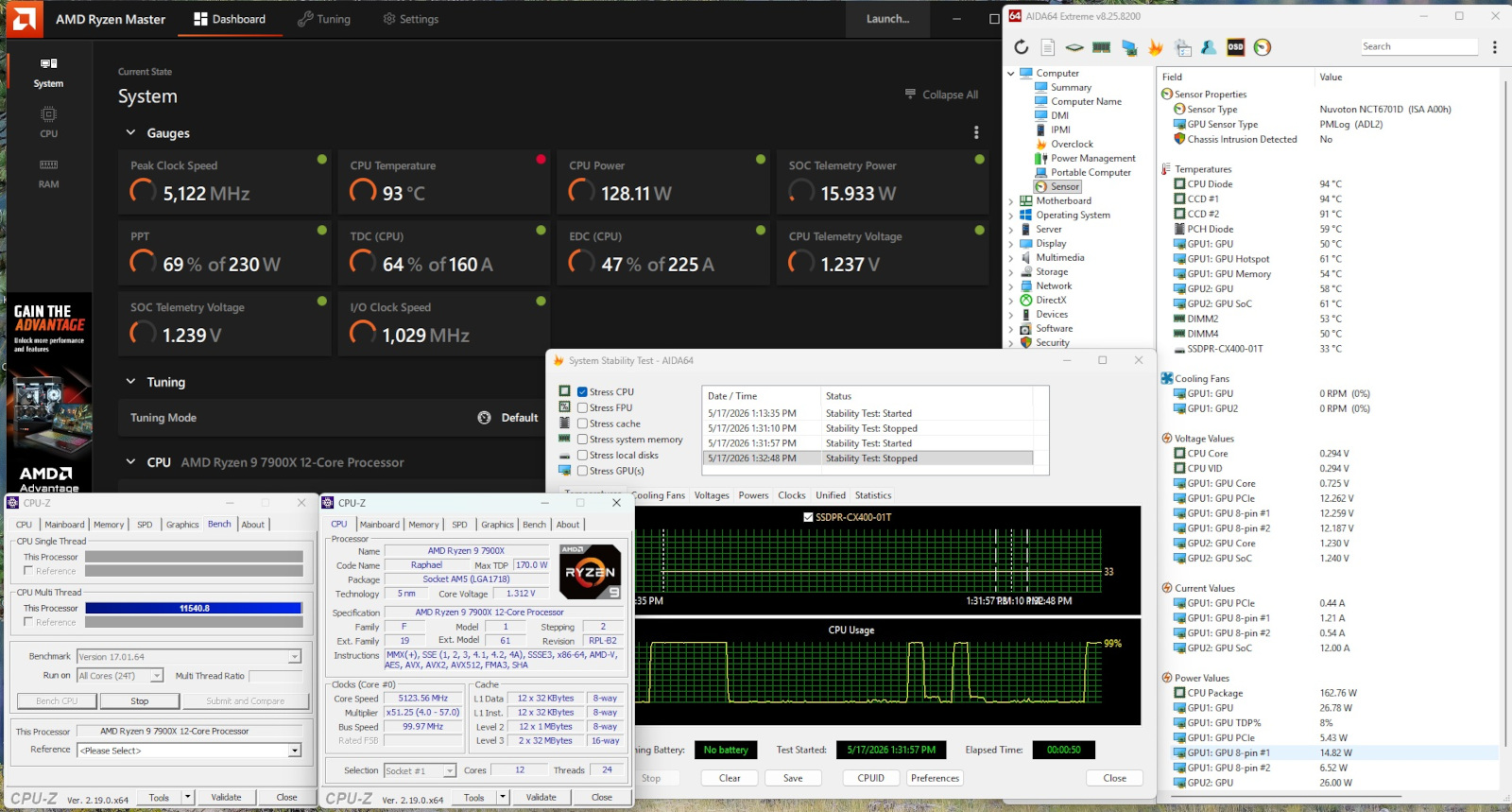

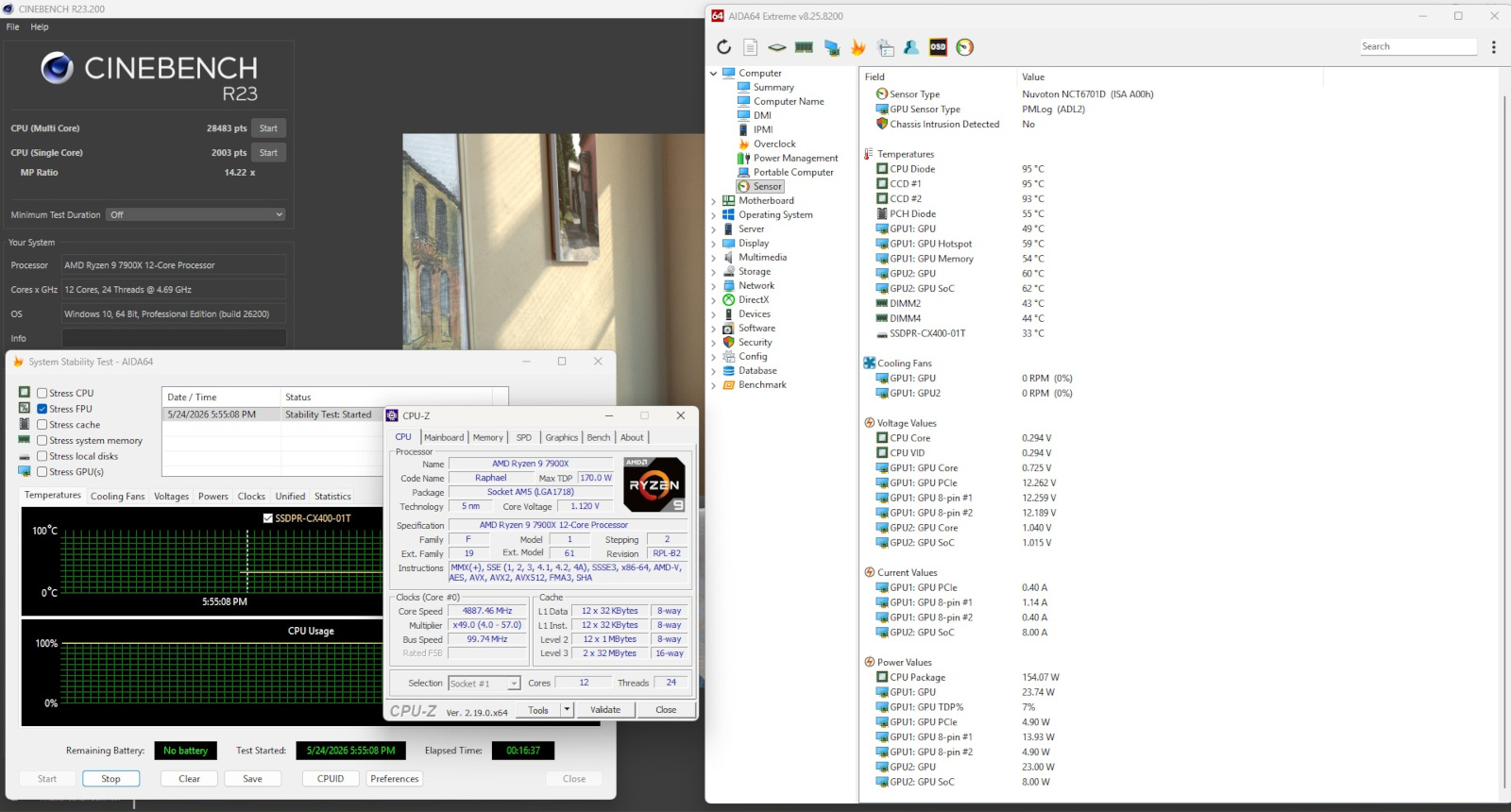

Во время стресс-теста в CPU-Z без разгона частота ядер стабильно держалась на уровне 5,1 ГГц при напряжении 1,312 В.

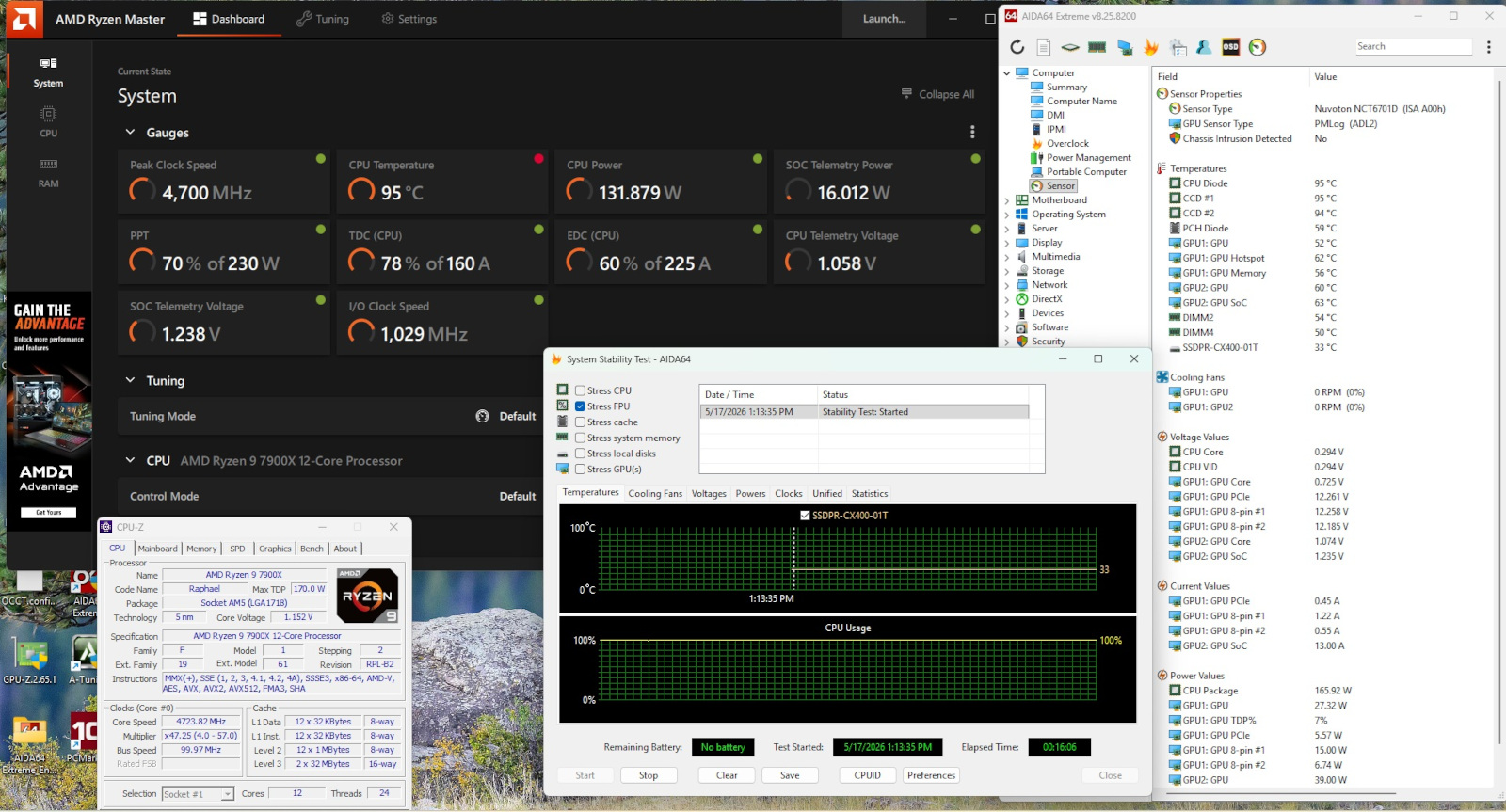

Более требовательный Stress FPU в программном обеспечении AIDA64 понизил частоту процессора до 4,7 ГГц при напряжении 1,152 В. Процессор работал в штатном режиме, а его среднее потребление составляло 132 Вт.

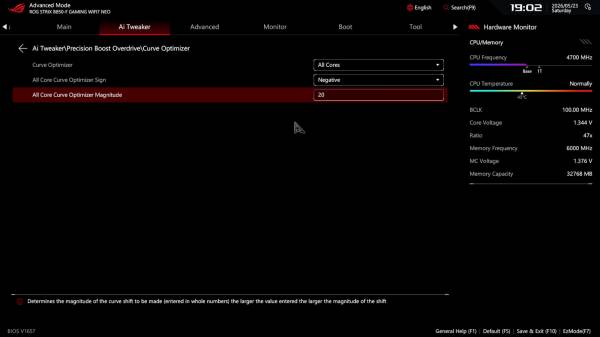

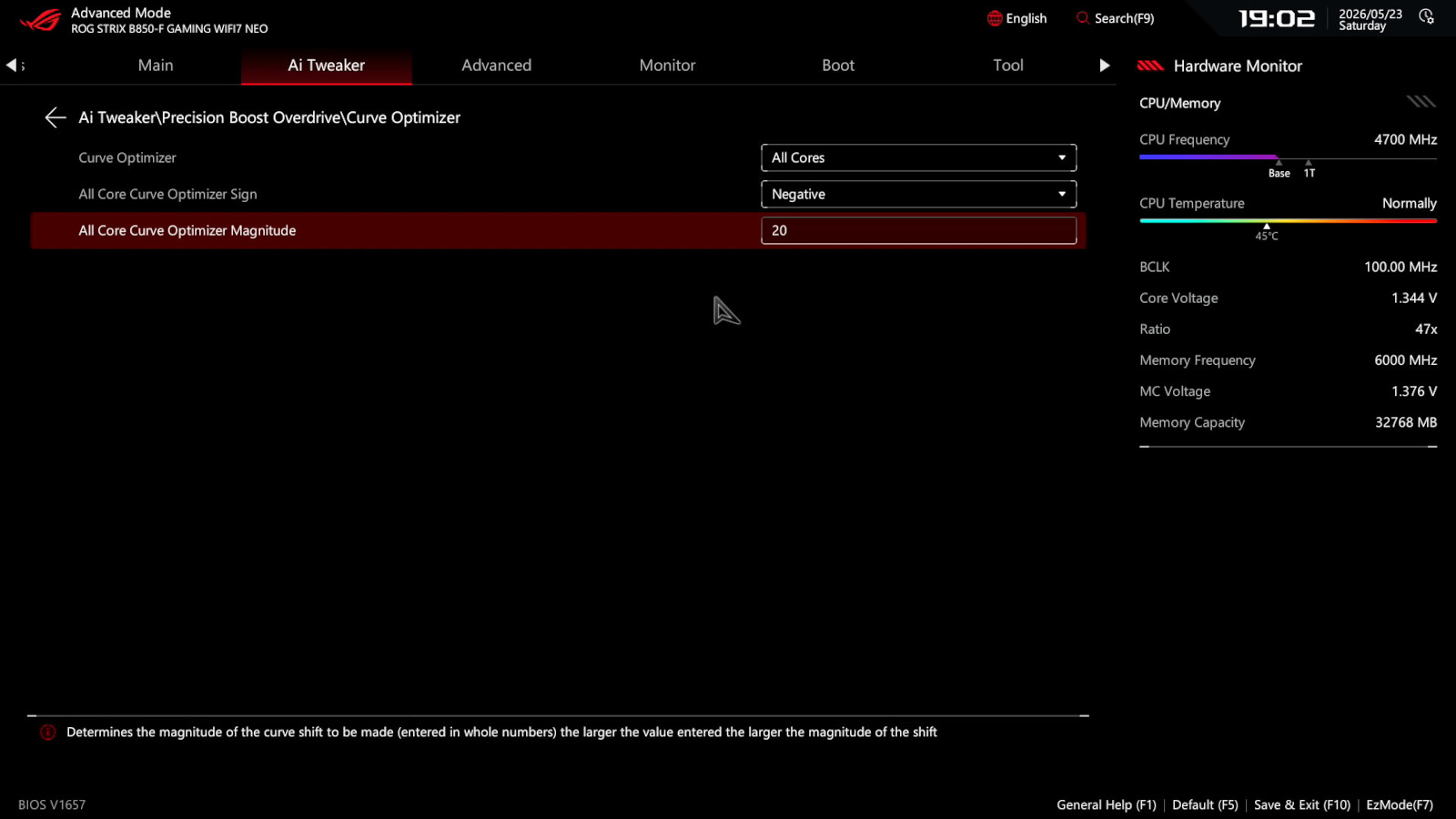

Мы выполнили стандартную оптимизацию работы процессора в BIOS материнской платы. Она заключалась в изменении следующих параметров в подразделе Curve Optimizer:

• для Curve Optimizer был выбран вариант All Cores;
• "All Core Curve Optimizer Sign" был изменен на "Negative";
• для "All Core Curve Optimizer Magnitude" мы вписали "20".

После этого мы снова нагрузили ПК Stress FPU в утилите AIDA64. Длительное тестирование не привело к подвисанию системы или появлению BSOD. Поэтому мы можем смело переходить к оценке прироста производительности.

AMD Ryzen 9 7900X с настройками по умолчанию

AMD Ryzen 9 7900X с андервольтингом

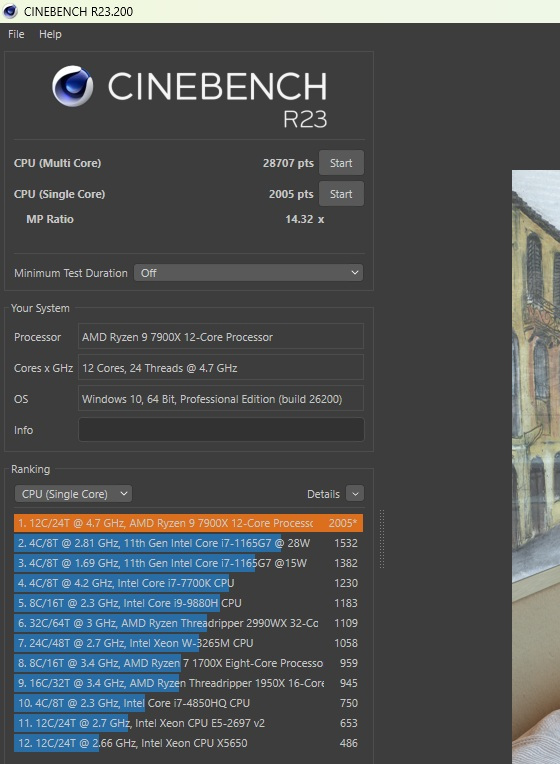

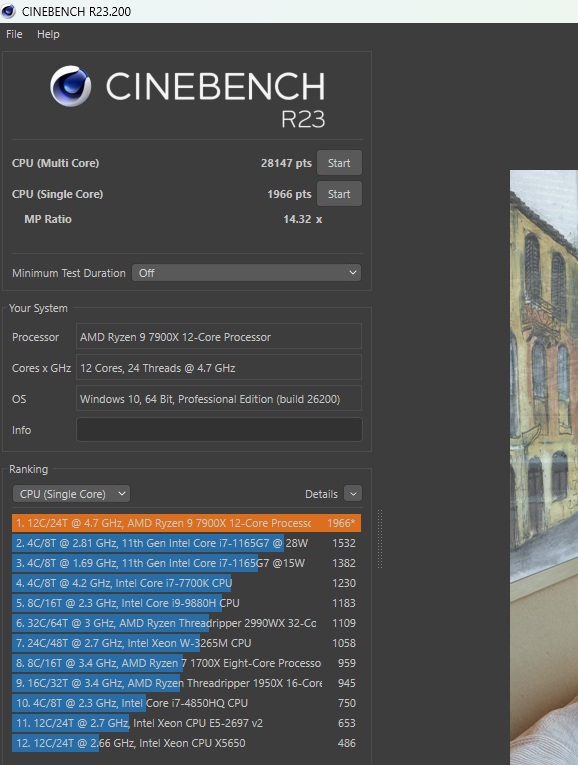

Помимо снижения рабочей температуры процессора мы получили еще и прирост в 2% к его производительности в Cinebench R23. Это касается как показателей в многоядерном, так и одноядерном тесте.

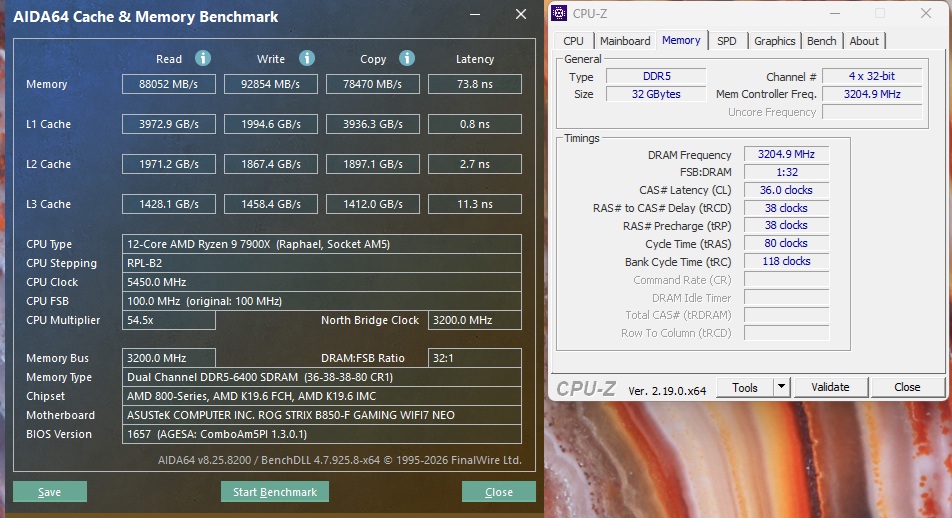

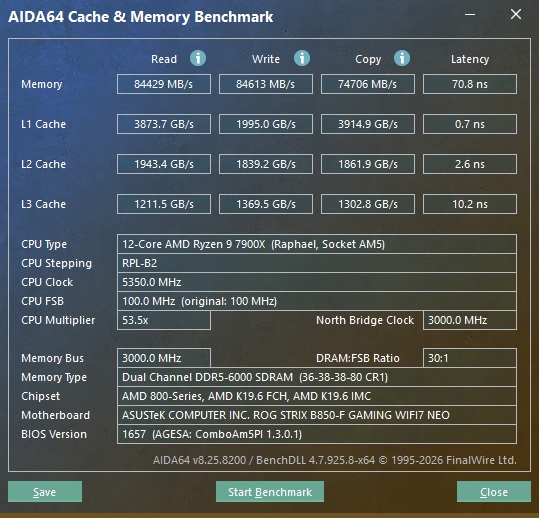

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) на ASUS ROG STRIX B850-F GAMING WIFI7 NEO нам удалось запустить с быстродействием 6400 МТ/с. При этом тайминги были аналогичны 6000 МТ/с, но напряжение пришлось увеличить до 1,38 В.

Тестирование

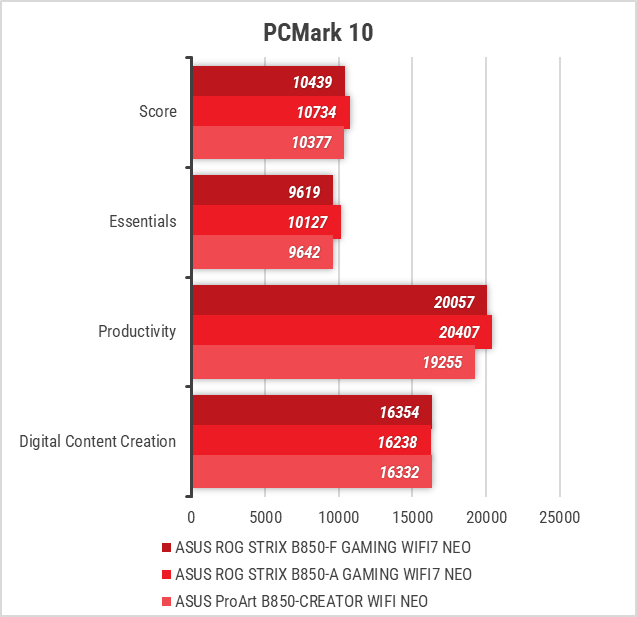

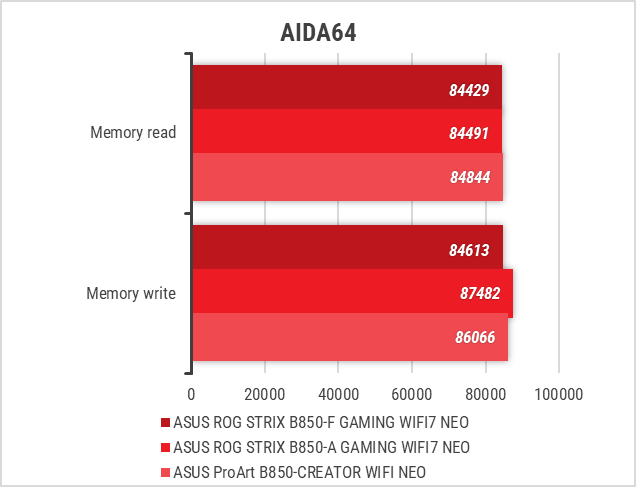

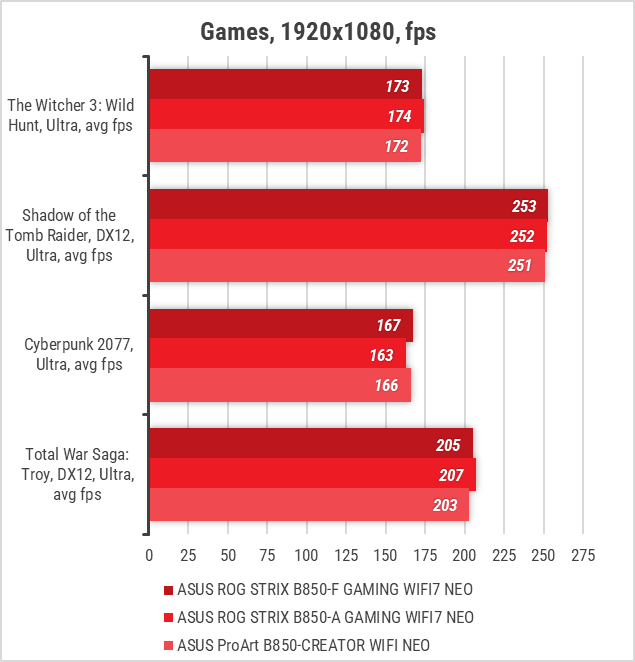

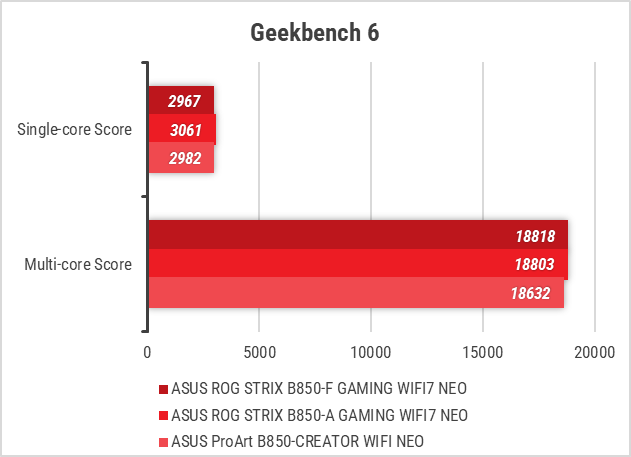

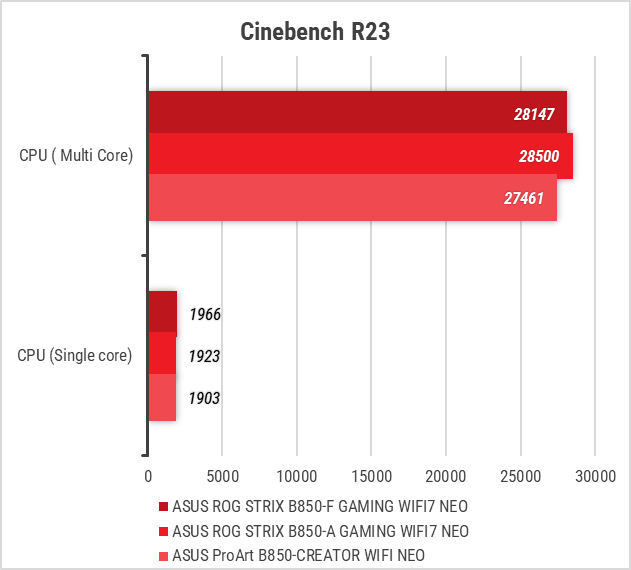

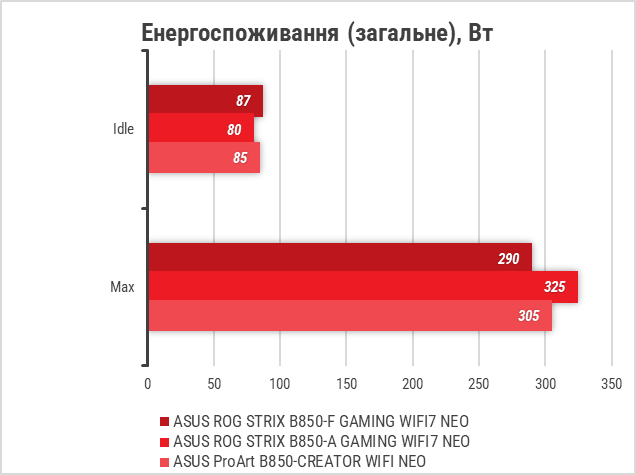

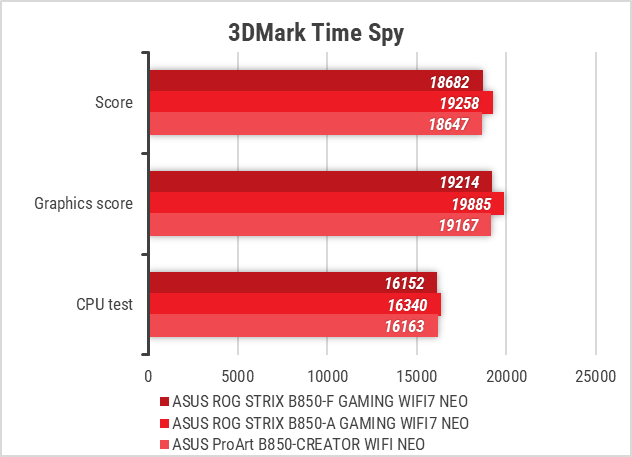

При проверке возможностей материнской платы ASUS ROG STRIX B850-F GAMING WIFI7 NEO мы также задействовали следующее оборудование:

Система с материнской платой ASUS ROG STRIX B850-F GAMING WIFI7 NEO без проблем прошла вышеперечисленные тесты, обеспечив стабильную работу AMD Ryzen 9 7900X.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.04,  -0.53	Хорошо
Уровень шума, дБ(А)	-95.5	Отлично
Динамический диапазон, дБ(А)	98.2	Отлично
Гармонические искажения, %	0.0033	Очень хорошо
Интермодуляционное искажение + шум, %	0.0085	Очень хорошо
Взаимопроникновение каналов, дБ	-97.0	Отлично
Интермодуляция на 10 кГц, %	0.0084	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 48 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Очень хорошо
Уровень шума, дБ(А)	-113.0	Отлично
Динамический диапазон, дБ(А)	113.0	Отлично
Гармонические искажения, %	0.0022	Отлично
Интермодуляционное искажение + шум, %	0.0071	Отлично
Взаимопроникновение каналов, дБ	-99.1	Отлично
Интермодуляция на 10 кГц, %	0.0029	Отлично
Общая оценка		Отлично

Звуковая подсистема ROG SupremeFX на базе кодека Realtek ALC4080 в сочетании с усилителем Savitech SV3H712 AMP традиционно не разочаровывает как в синтетических тестах, так и в реальных сценариях использования.

Выводы

Как вы уже поняли, материнская плата ASUS ROG STRIX B850-F GAMING WIFI7 NEO на данный момент стоит несколько дороже моделей без приставки «NEO» в названии. Однако в данном случае такая доплата полностью оправдана, поскольку улучшения затронули именно техническую, а не визуальную составляющую. Увеличение объема микросхемы ROM до 64 МБ, а также использование 5-гигабитного LAN-контроллера, безусловно, будут способствовать более длительному сохранению актуальности этой модели с появлением нового оборудования.

Не менее полезными являются и менее заметные на первый взгляд особенности, в частности механизм Q-Release для быстрого извлечения видеокарты, а также безвинтовой крепеж для высокоскоростных SSD и радиаторов их охлаждения. Все это заметно упрощает процесс сборки системы.

Поскольку чипсет AMD B850 относится к среднему сегменту, модель не получила портов USB4 на интерфейсной панели. В то же время производитель предлагает частичное решение этого вопроса благодаря наличию разъема для подключения платы Thunderbolt (USB4), которую можно приобрести отдельно и установить в один из слотов PCI Express.

Среди преимуществ ASUS ROG STRIX B850-F GAMING WIFI7 NEO отдельно стоит отметить наличие асинхронного генератора, 16+2+2-фазной подсистемы питания и поддержку двумя слотами M.2 интерфейса PCIe 5.0 x4.

Единственный нюанс, о котором стоит помнить пользователю, заключается в том, что использование нижнего слота PCI Express 4.0 x16 приводит к отключению слота M.2_3 для накопителей.

Звуковая подсистема ROG SupremeFX в полной мере соответствует премиальному уровню благодаря сочетанию кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP.

В итоге ASUS ROG STRIX B850-F GAMING WIFI7 NEO предлагает достаточный набор функциональных возможностей и служит хорошим примером эффективной реализации охлаждения элементов платы без излишеств. Дополнительно хотелось бы увидеть со стороны компании ASUS снижение цены на эту модель, учитывая её позиционирование в ценовом сегменте старших решений на базе AMD X870. Это могло бы значительно увеличить число её потенциальных покупателей.

Достоинства:

• беспроигрышный темный дизайн в сочетании с эстетикой ROG;
• 16(80 А) + 2(80 А) + 2(80 А)-фазная схема питания;
• наличие перемычки CPU_OV;
• толстые радиаторы на элементах системы питания и чипсете;
• усиленный металлическим кожухом слот для видеокарты, также оснащенный механизмом с кнопкой Q-Release;
• удобные фиксаторы M.2 Q-Latch и Q-Slide;
• массивные радиаторы на высокоскоростных накопителях, к тому же оснащенные безвинтовым механизмом M.2 Q-Release;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• 5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах) и Bluetooth 5.4;
• четыре слота M.2, два из которых работают в режиме PCIe 5.0 x4;
• 8-контактные разъемы ATX12V с индикатором некорректного подключения;
• звуковая подсистема на основе кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP;
• семь коннекторов для подключения вентиляторов и СЖО;
• три разъема для подключения ARGB светодиодных лент;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 9000 МТ/с;
• объем микросхемы ROM на плате увеличен до 64 МБ;
• сбалансированный набор портов на панели интерфейса.

Особенности:

• асинхронный генератор;
• на плате имеется кнопка запуска системы.

Недостатки:

• два порта SATA 6 Гбит/с;
• слот M.2_3 отключается при использовании нижнего слота для видеокарты (PCI Express 4.0 x16).

Автор: Иван Моргун
