Обзор материнской платы ASUS ROG STRIX B860-F GAMING WIFI: альтернатива флагману

Если протестированная нами ранее топовая ASUS ROG STRIX Z890-E GAMING WIFI стоит свыше ₴24000 или $575, то материнская плата ASUS ROG STRIX B860-F GAMING WIFI обойдется покупателю чуть ли не вдвое дешевле – около ₴130.

Хотя, конечно, она не дает возможностей для разгона процессора путем повышения множителя или частоты BCLK, а также имеет заметно меньшее количество слотов M.2 и портов USB. С другой стороны, данная плата поддерживает идентичный список процессоров, объем оперативной памяти и оснащена аналогичной топовой аудиоподсистемой. Да и других ее возможностей, о которых мы расскажем далее, с головой хватит для нужд абсолютного большинства пользователей.

Спецификация

Модель	ASUS ROG STRIX B860-F GAMING WIFI
Чипсет	Intel B860
Процессорный разъем	Intel Socket LGA 1851
Поддерживаемые процессоры	Intel Core Ultra линейки 2хх
Поддержка памяти	4 x DIMM-слоты с поддержкой максимум 256 ГБ памяти с частотой до DDR5-9066 МТ/с
Слоты расширения	1 x PCI Express 5.0 x16 1 x PCI Express 4.0 x16 (x4)
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2280-22110; PCIe 4.0 x4) 2 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 4 x SATA 6 Гбит/с Поддержка RAID 0/1/5/10 для SATA-накопителей
LAN	1 x Intel I226-V SRKTU (2,5 Гбит/с)
Wi-Fi/Bluetooth	2x2 MediaTek MT7925B22M стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1- канальный кодек ROG SupremeFX ALC4080 с усилителем Savitech SV3H712
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентилятора CPU (4-контактный) 1х разъем подключения водоблока СЖО (4-контактный) 4 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 х HDMI 1 x DisplayPort 1 x кнопка сброса CMOS 1 x кнопка обновления BIOS 1 х Thunderbolt 4 Type-C (с поддержкой вывода изображения) 1 х USB 3.2 Gen 2x2 (20 Гбит/с) Type-C 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-A 6 х USB 3.2 Gen 1 (5 Гбит/с) Type-A 1 x RJ45 (2,5 Гбит/с) 2 х коннекторы антенн Wi-Fi 1 x оптический S/PDIF аудиовыход 2 x аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2 (10 Гбит/с, поддерживает USB Type-C) 1 х USB 3.2 Gen 1 (5 Гбит/с, поддерживает 2 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживает 3 x USB 2.0)
BIOS	256 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11 (22H2 и более поздние)
Форм-фактор	ATX, 305 x 244 мм
Сайт производителя	ASUS
Страница устройства	ASUS ROG STRIX B860-F GAMING WIFI
Страница поддержки	ASUS ROG STRIX B860-F GAMING WIFI (новые версии BIOS, драйверов и т.п.)

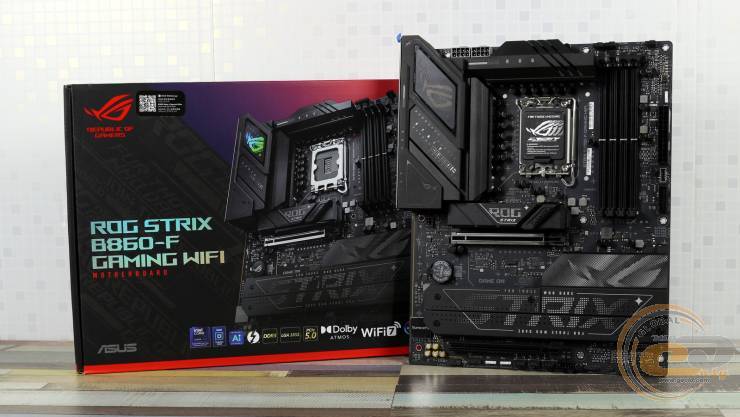

Упаковка и комплектация

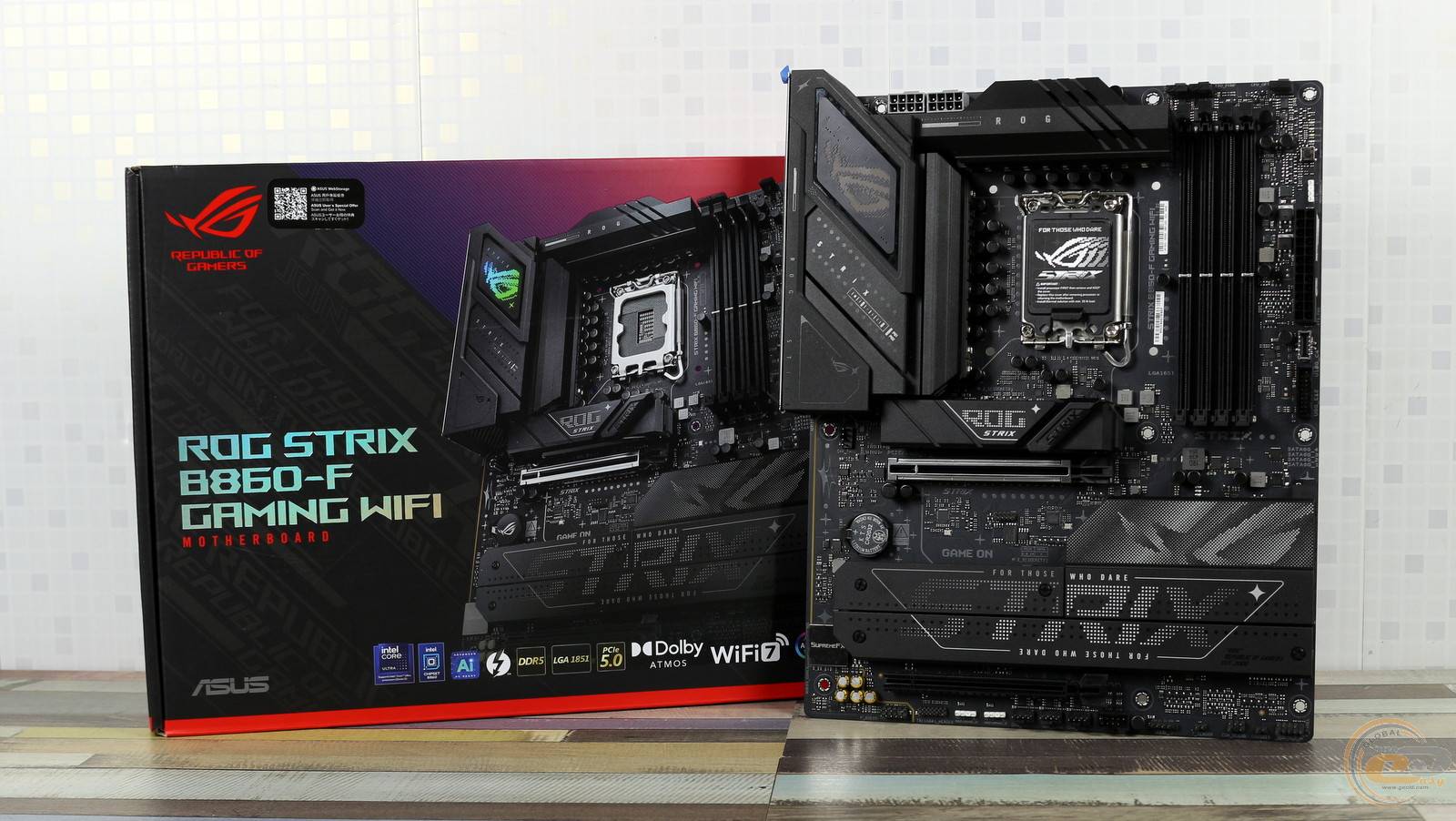

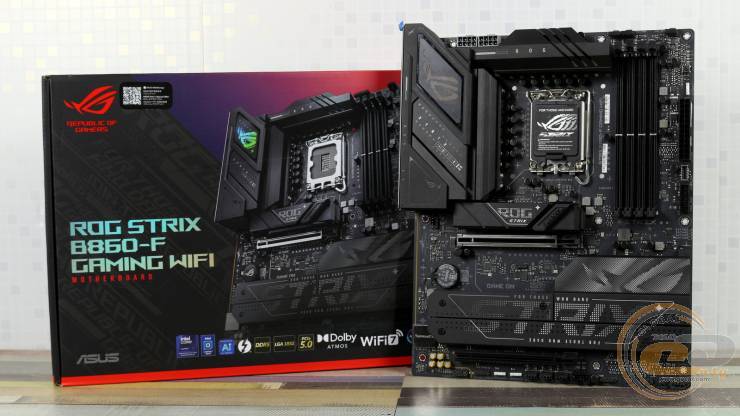

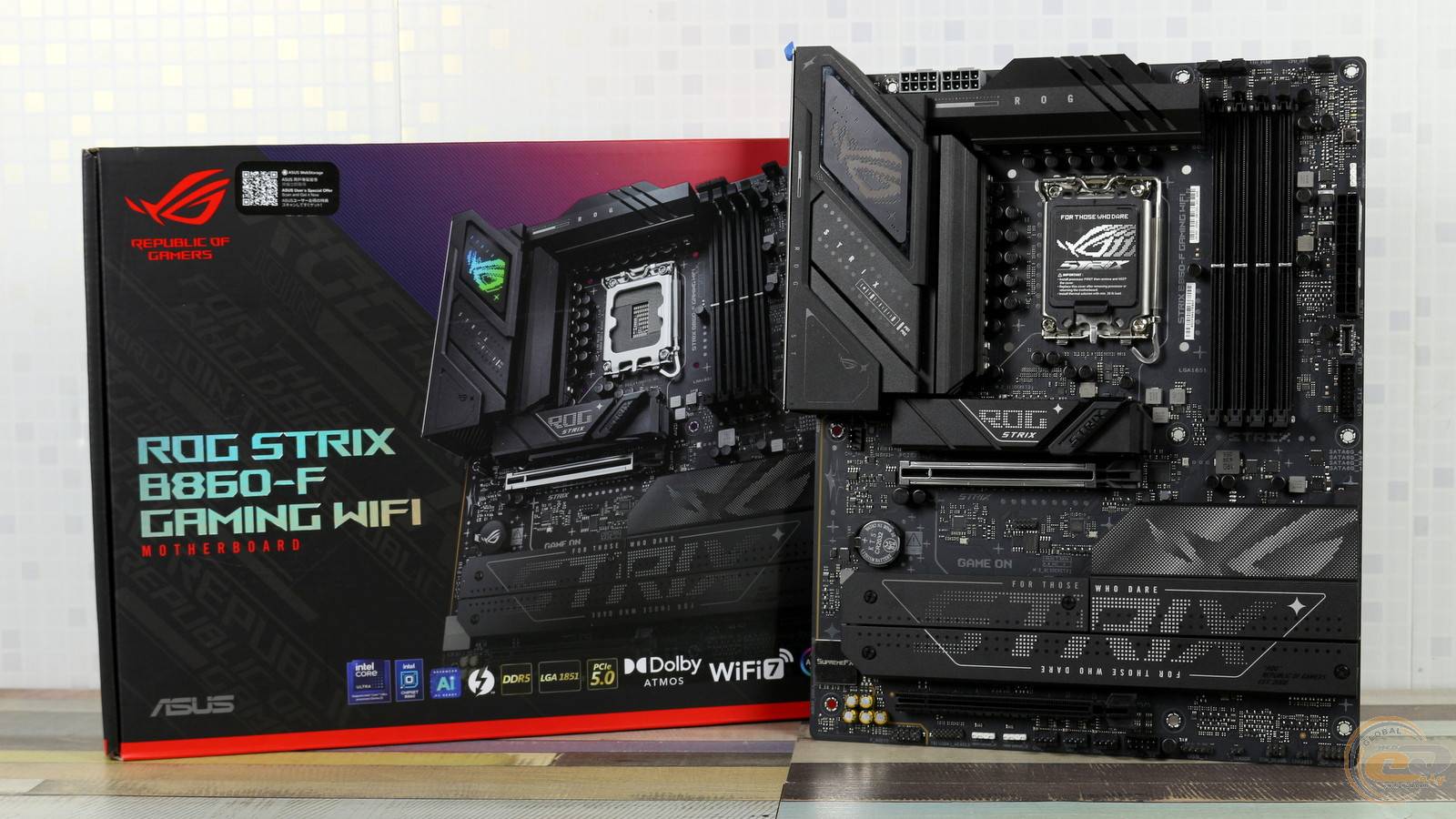

Для неанглоязычных покупателей информация на красивой коробке подается преимущественно посредством изображений и перечня ключевых особенностей, без детального их описания.

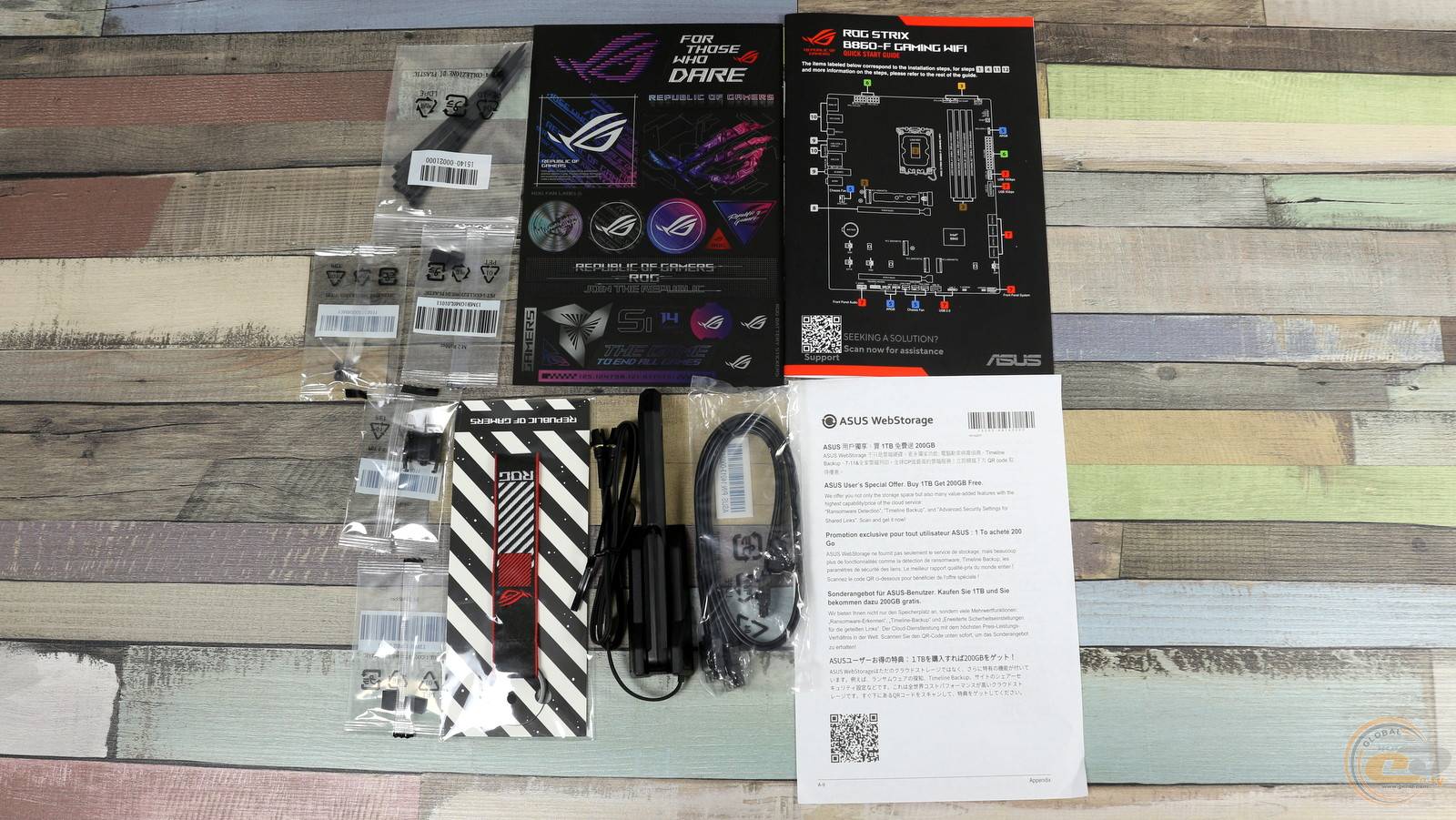

Представители линейки ASUS ROG STRIX могут похвастаться богатой комплектацией, и тестируемая плата не является исключением. Вместе с ней в коробку положили:

• два SATA-шлейфа (в том числе с Г-образным коннектором);
• элементы крепления M.2-накопителей;
• антенну Wi-Fi-модуля;
• набор фирменных наклеек;
• брелок;
• набор одноразовых стяжек;
• документацию пользователя.

Дизайн и особенности платы

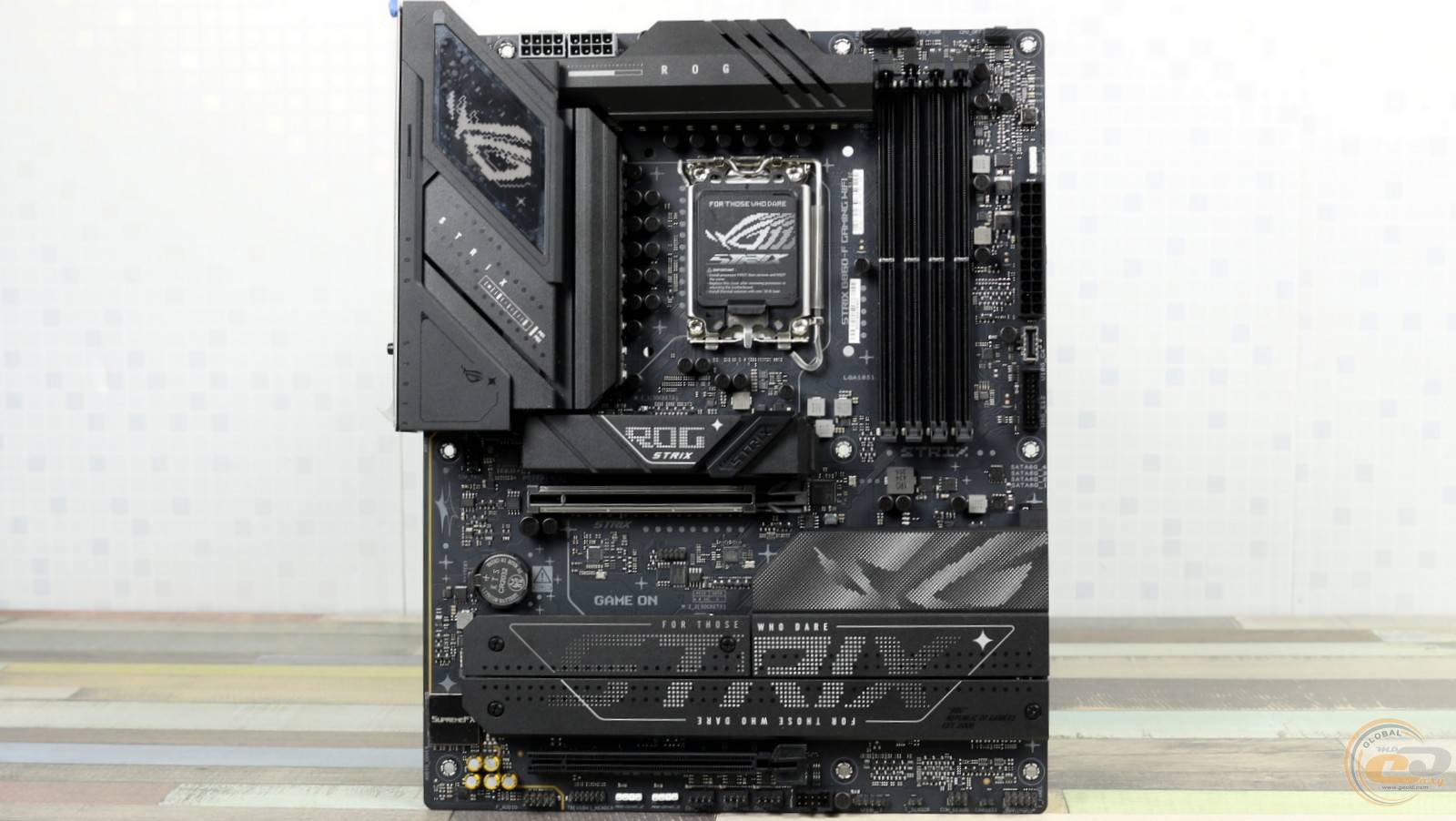

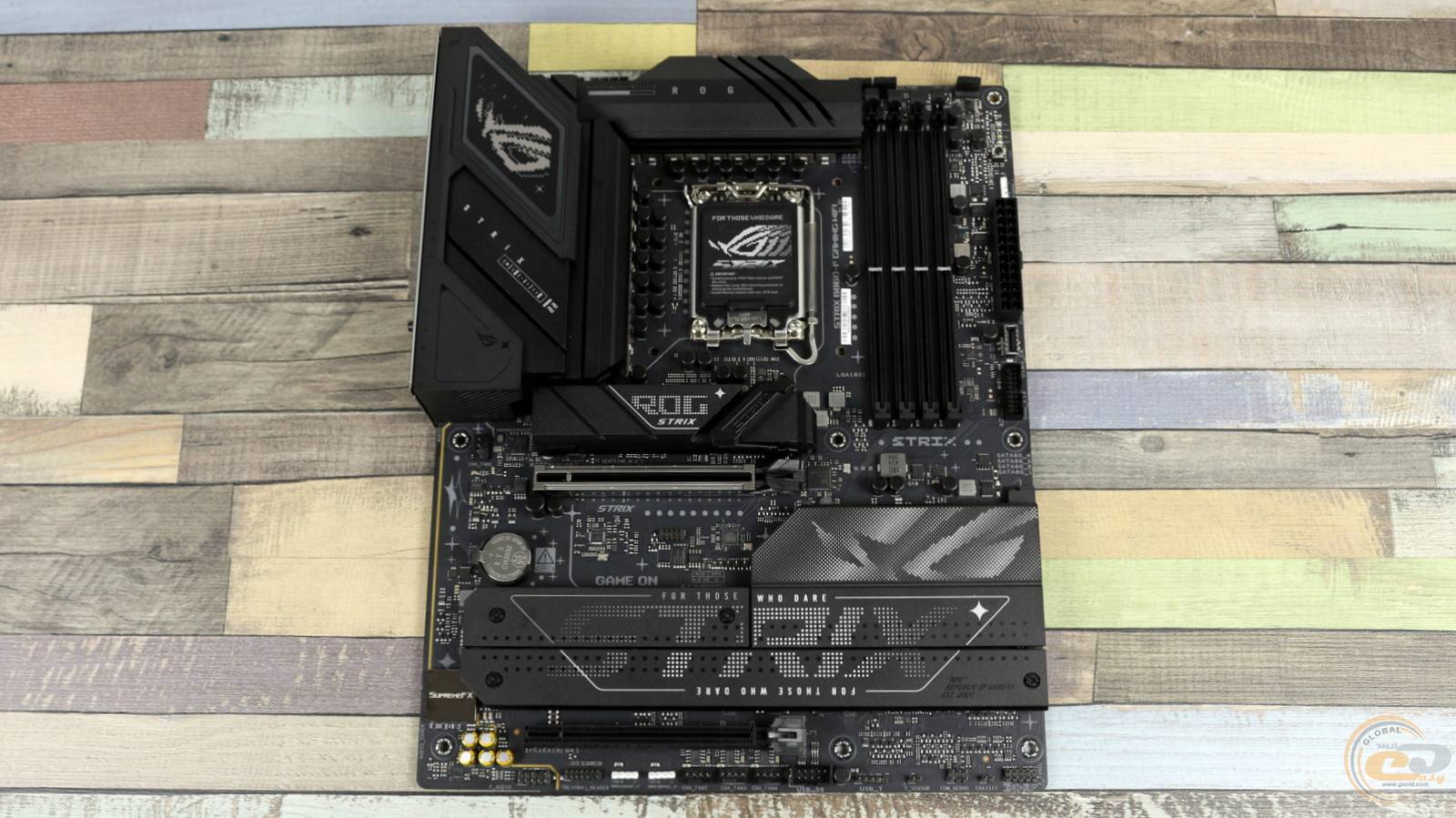

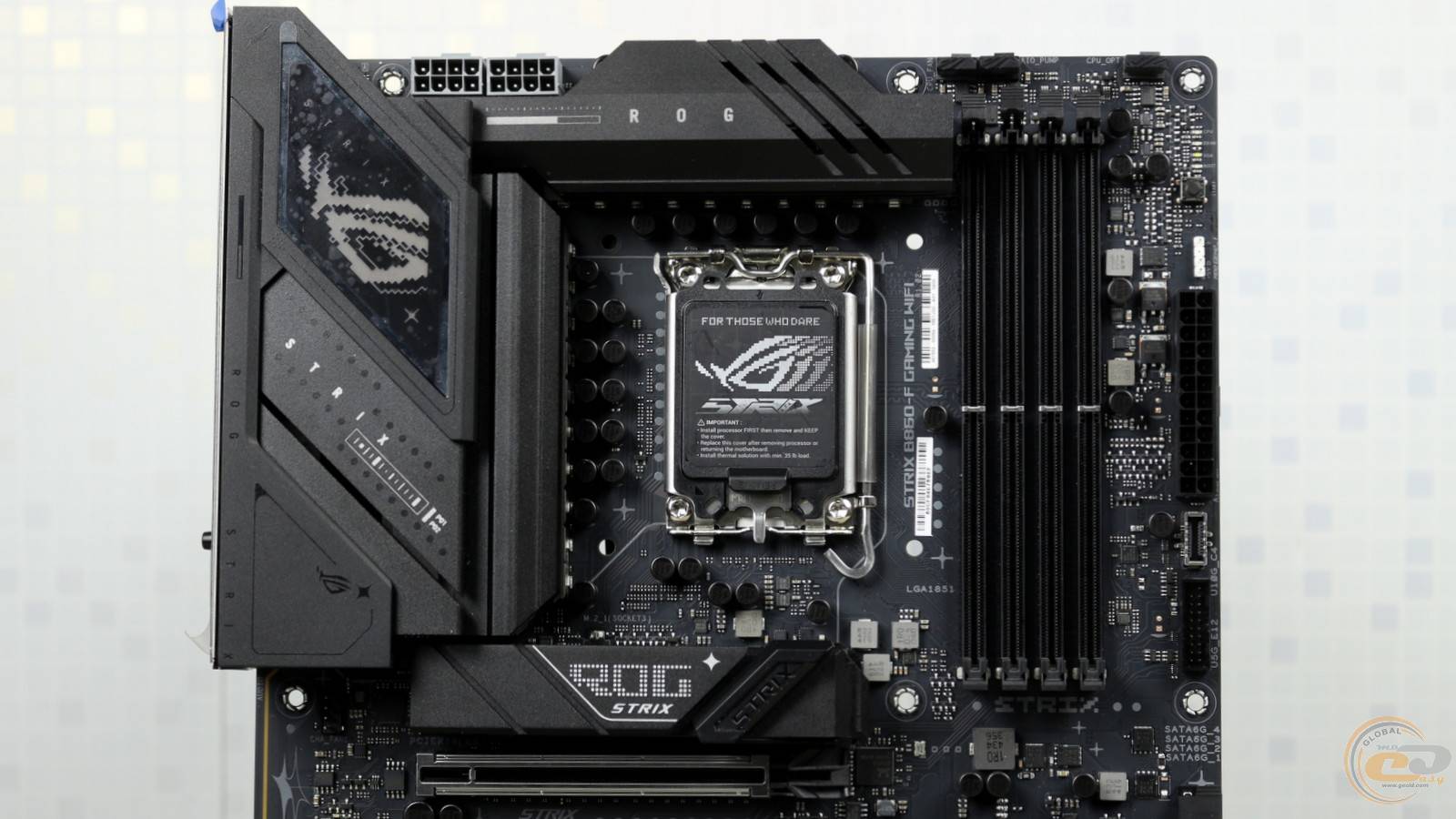

Материнская плата ASUS ROG STRIX B860-F GAMING WIFI получила привычные для ATX-устройства размеры 305 x 244 мм. Внешне она имеет много общего с другими устройствами данной линейки: черный текстолит и другие элементы, соответствующие надписи на радиаторах, а также фирменный логотип на чипсете и кожухе интерфейсной панели.

Кстати, интегрированный в кожух «глаз» получил ARGB-подсветку ASUS AURA Благодаря этому его свечение можно синхронизировать с другими компонентами системы, если и они имеют поддержку данной опции.

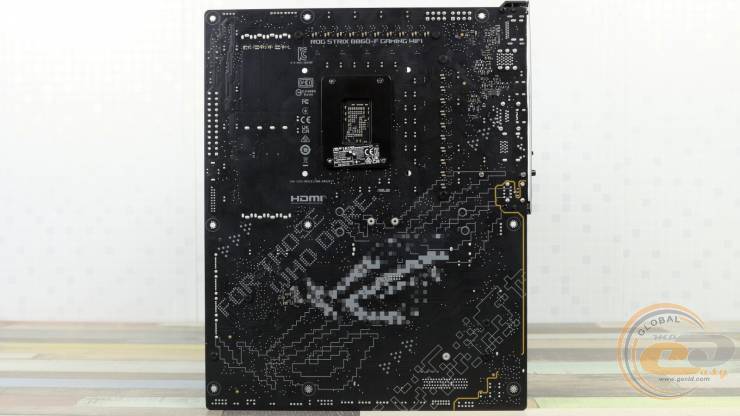

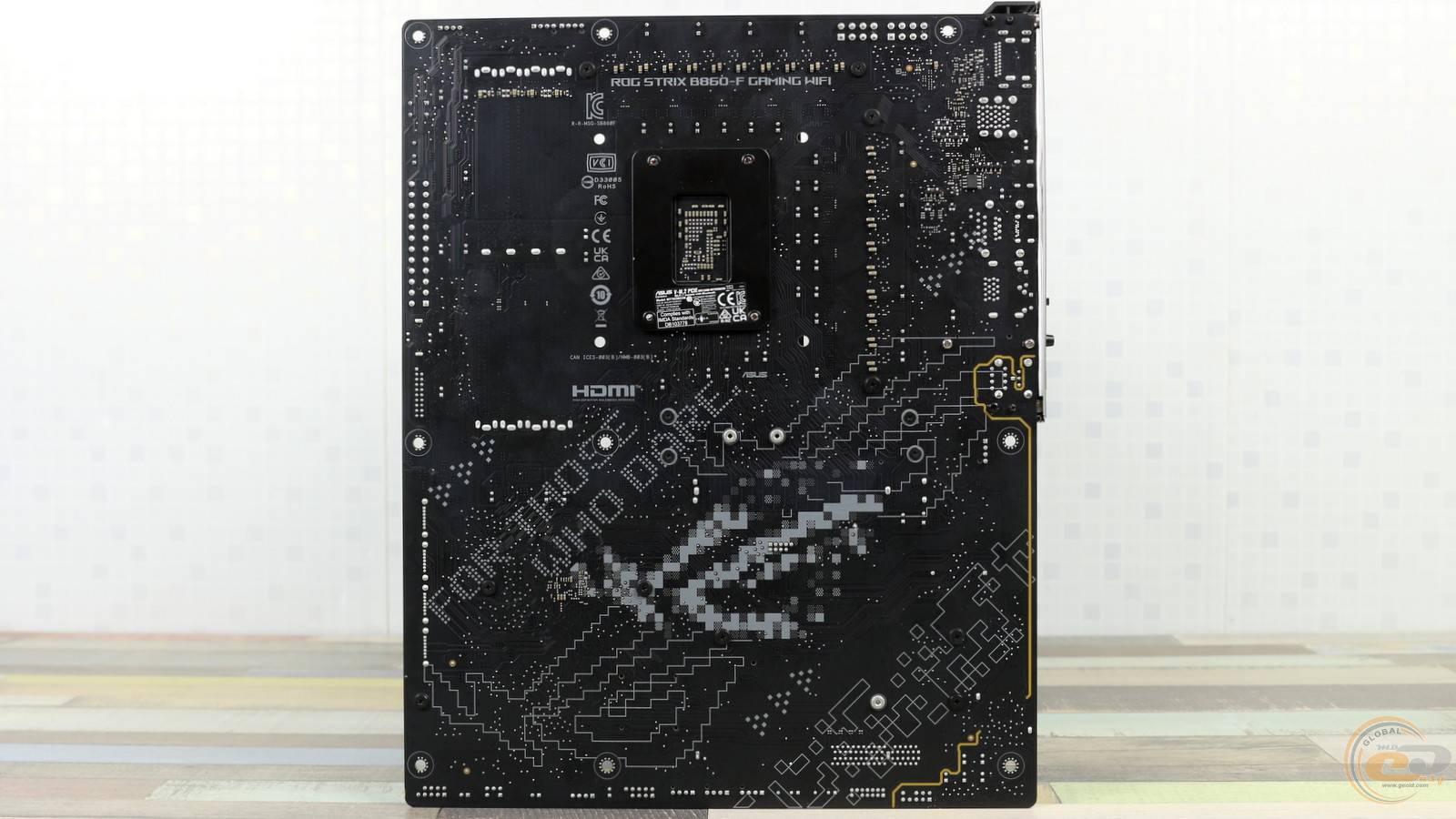

Некоторые дизайнерские штрихи присутствуют и на тыльной панели.

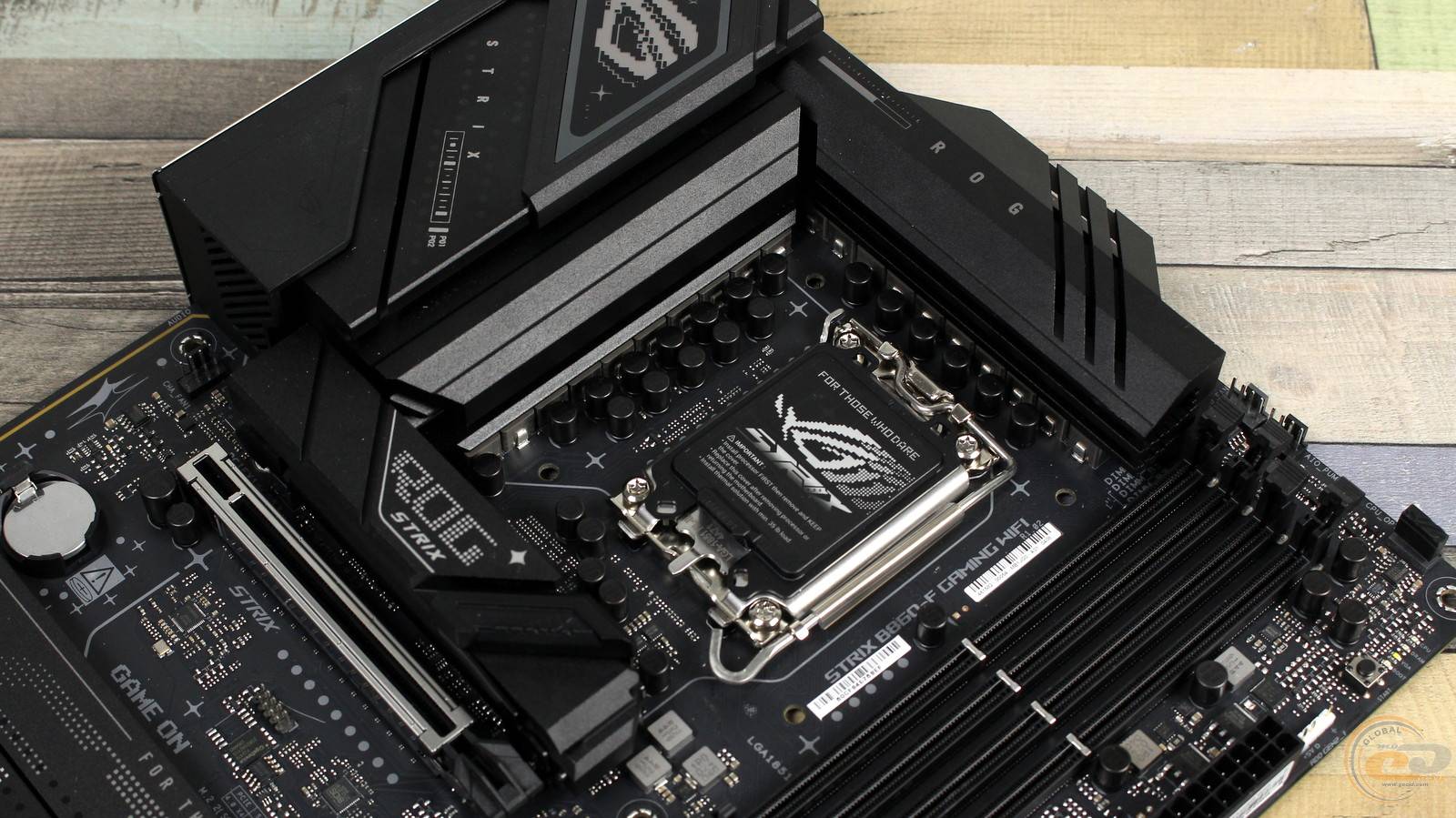

Два из них накрывают элементы подсистемы питания процессора.

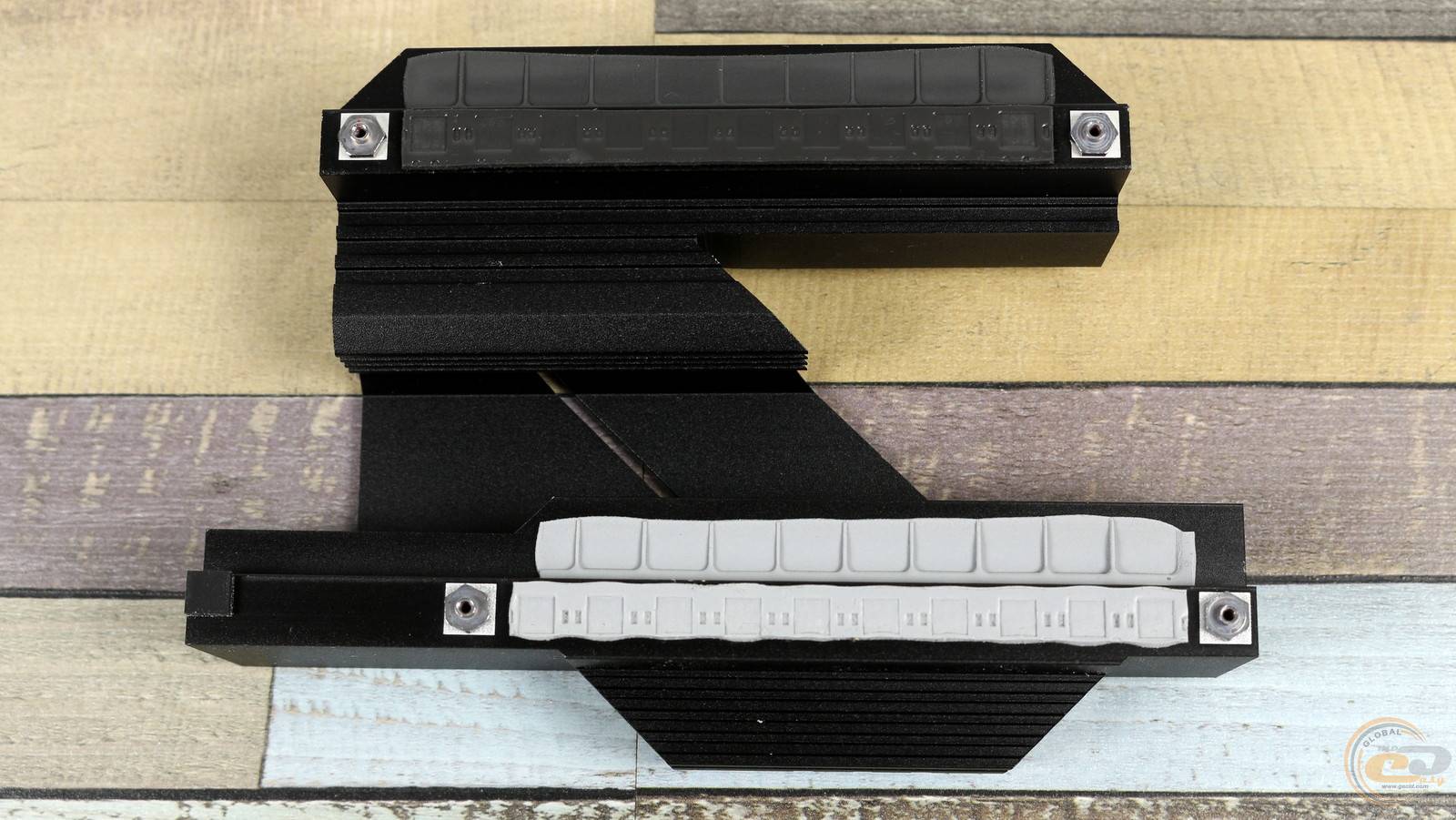

Оба брусочка алюминия оснащены термопрокладками, через которые они отводят тепло от транзисторов и ферритовых дросселей.

Максимальный ток для каждой из 16+1+2+1 фаз равен 80 А — хорошие значения как для решения на основе чипсета Intel B860. Рядом заметны твердотельные конденсаторы, которые дополняют высококачественную элементную базу.

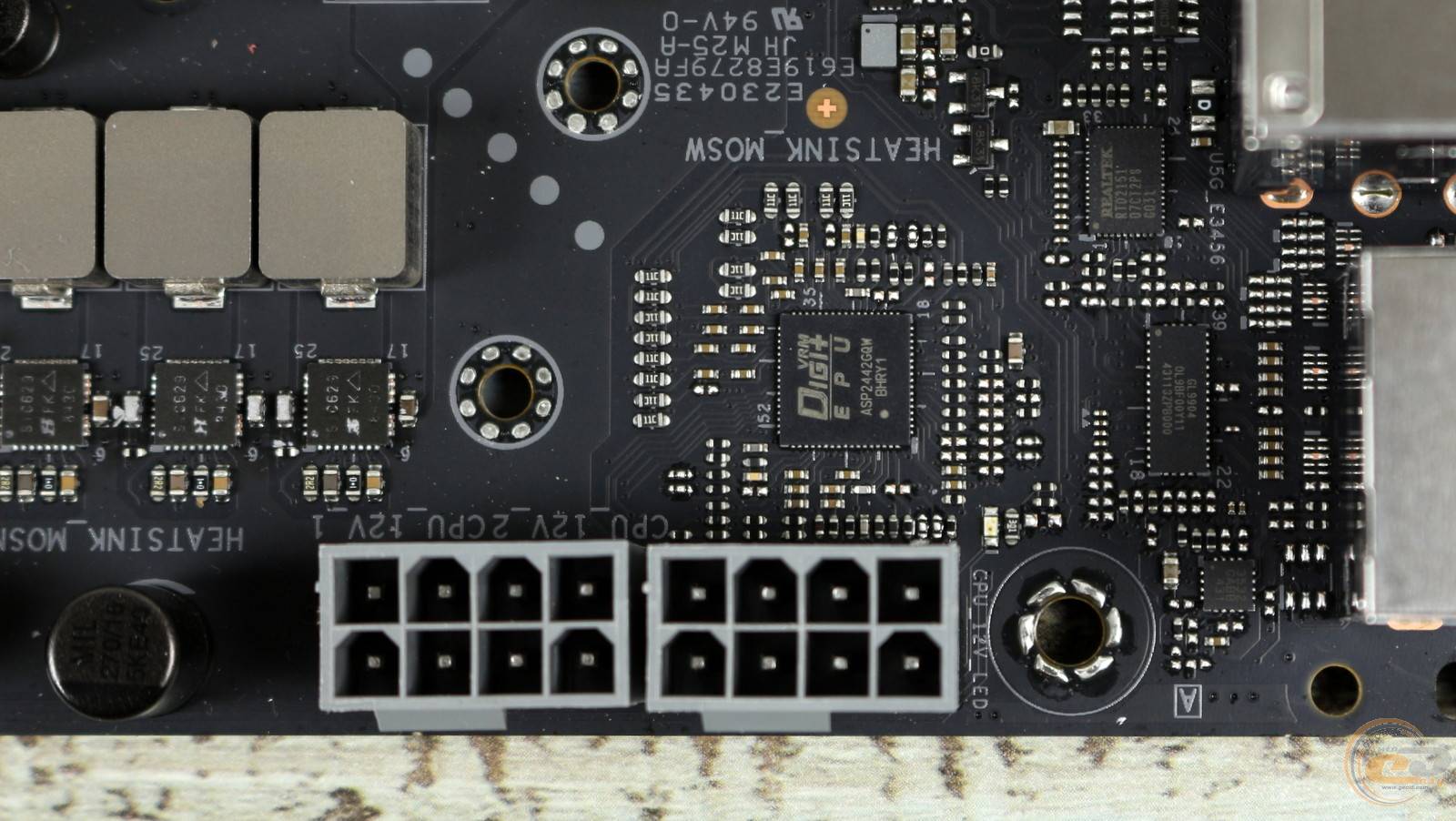

Управляет данной подсистемой контроллер DIGI+ EPU ASP2442GQW, а для подачи питания присутствуют два привычных 8-контактных разъема ATX12V.

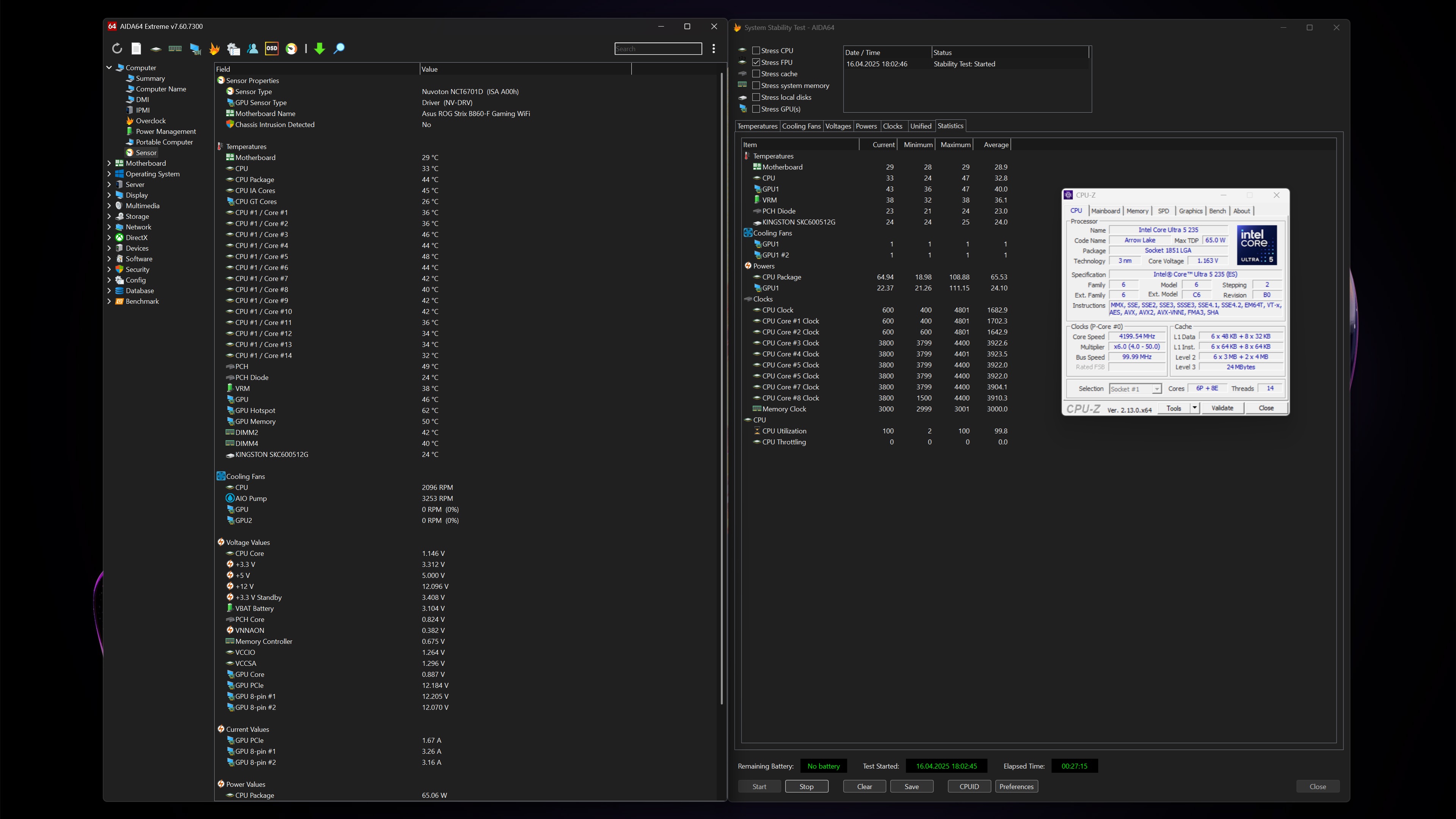

Мы провели стресс-тестирование 14-ядерного 14-поточного Intel Core Ultra 5 235 в AIDA FPU в течение 27 мин. В результате упомянутые радиаторы прогрелись всего лишь до 38-39°С, а расположенные под ними дроссели – до 39-40°С. Это отличные показатели, указывающие на большой запас возможностей для охлаждения.

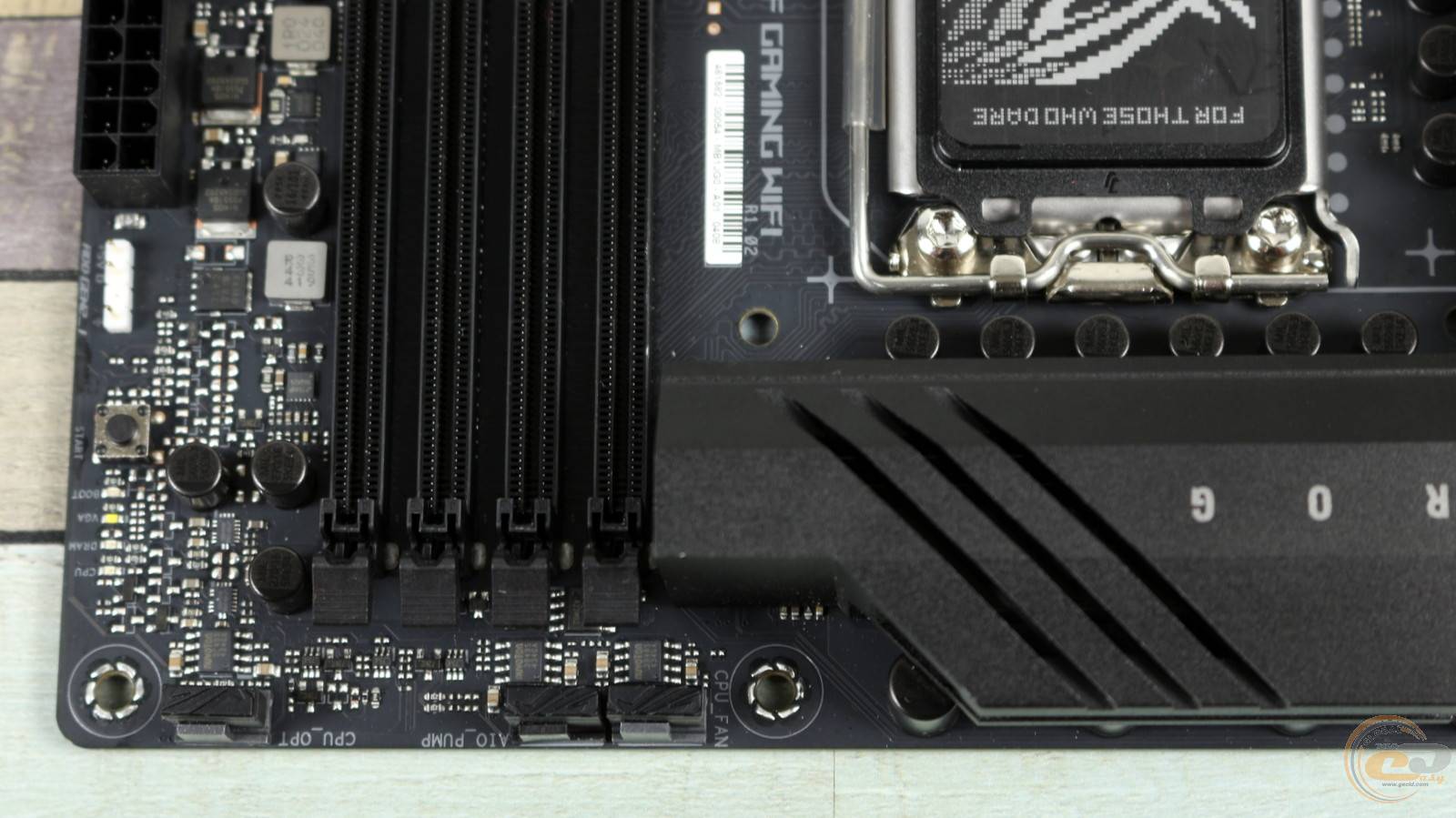

Ближе к слотам памяти расположены три 4-контактных FAN-разъема, прикрытые резиновыми колпачками. Два из них предназначены для подключения вентиляторов процессорного охладителя, в то время как третий – для питания помпы СЖО.

Вдоль правого края платы есть ряд полезных элементов. Сверху видны кнопки для включения ПК и четыре диагностических индикатора, которые при необходимости помогут определить причину неисправности.

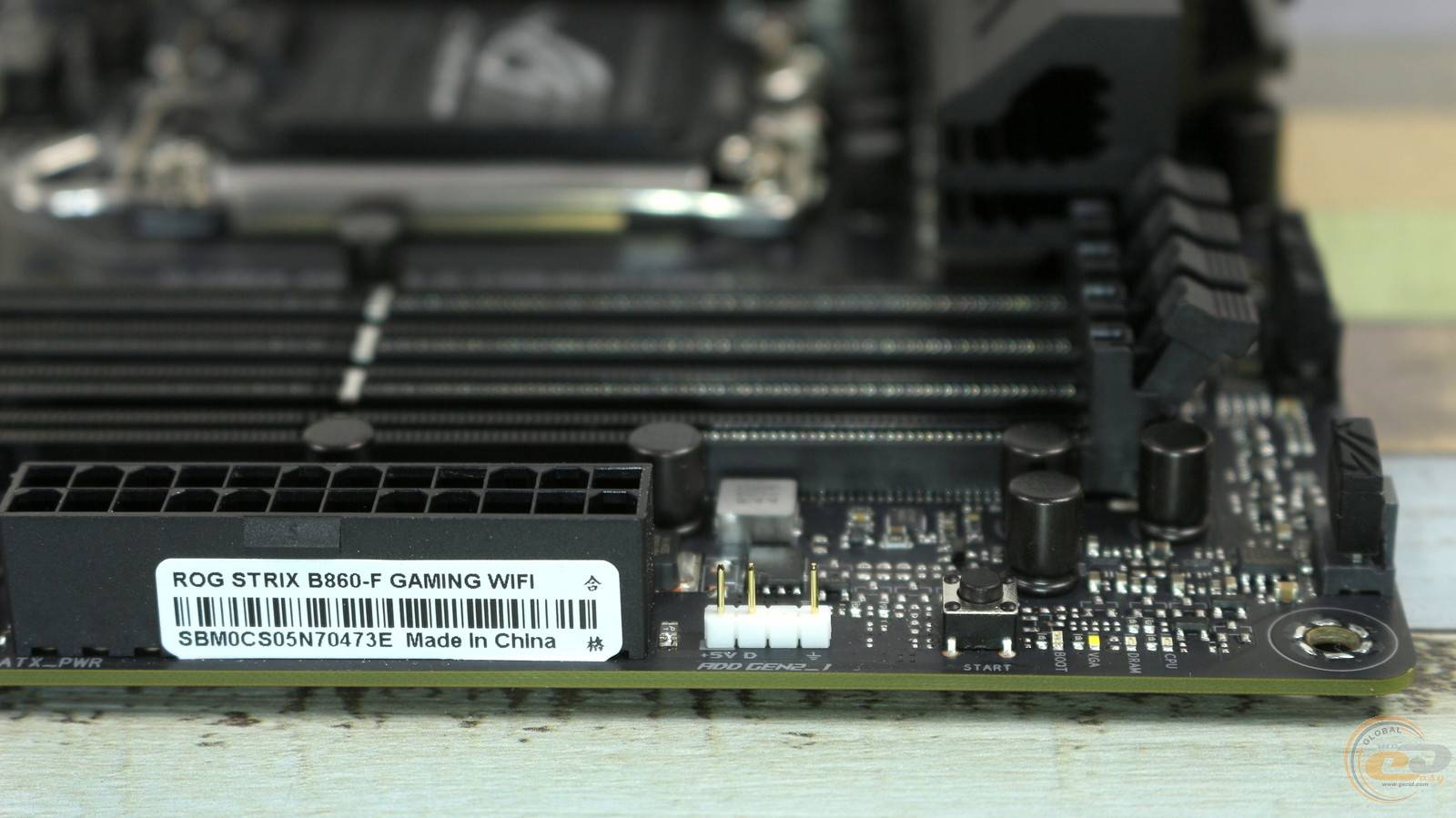

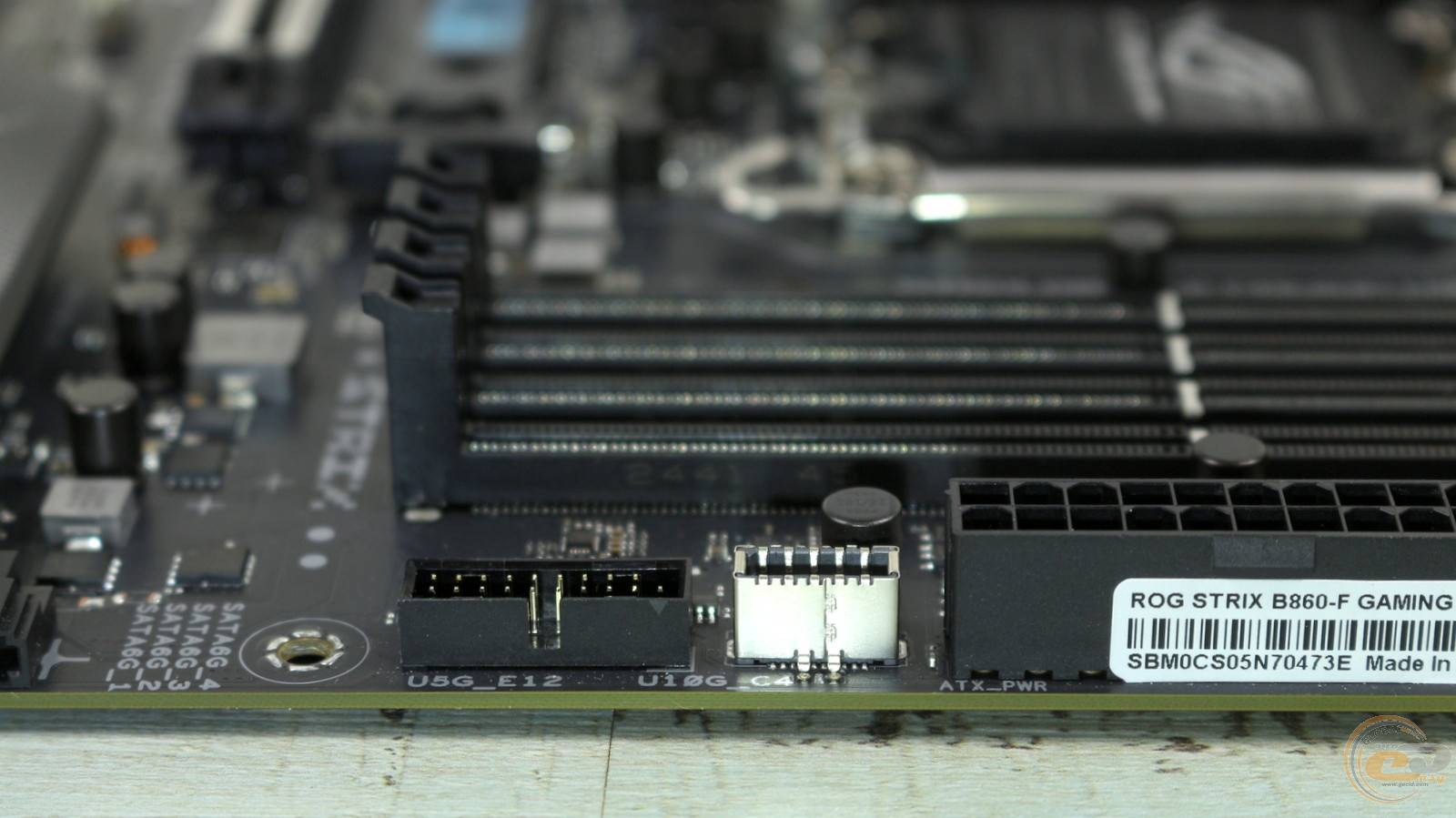

Далее распаянная колодка подключения адресной LED-подсветки, 24-контактный разъем питания ATX,...

...колодка фронтальных USB 3.2 Gen 2 и USB 3.2 Gen 1. Последние предназначены для подключения соответственно USB Type-C с пропускной способностью до 10 Гбит/с и двух USB Type-A со скоростью 5 Гбит/с.

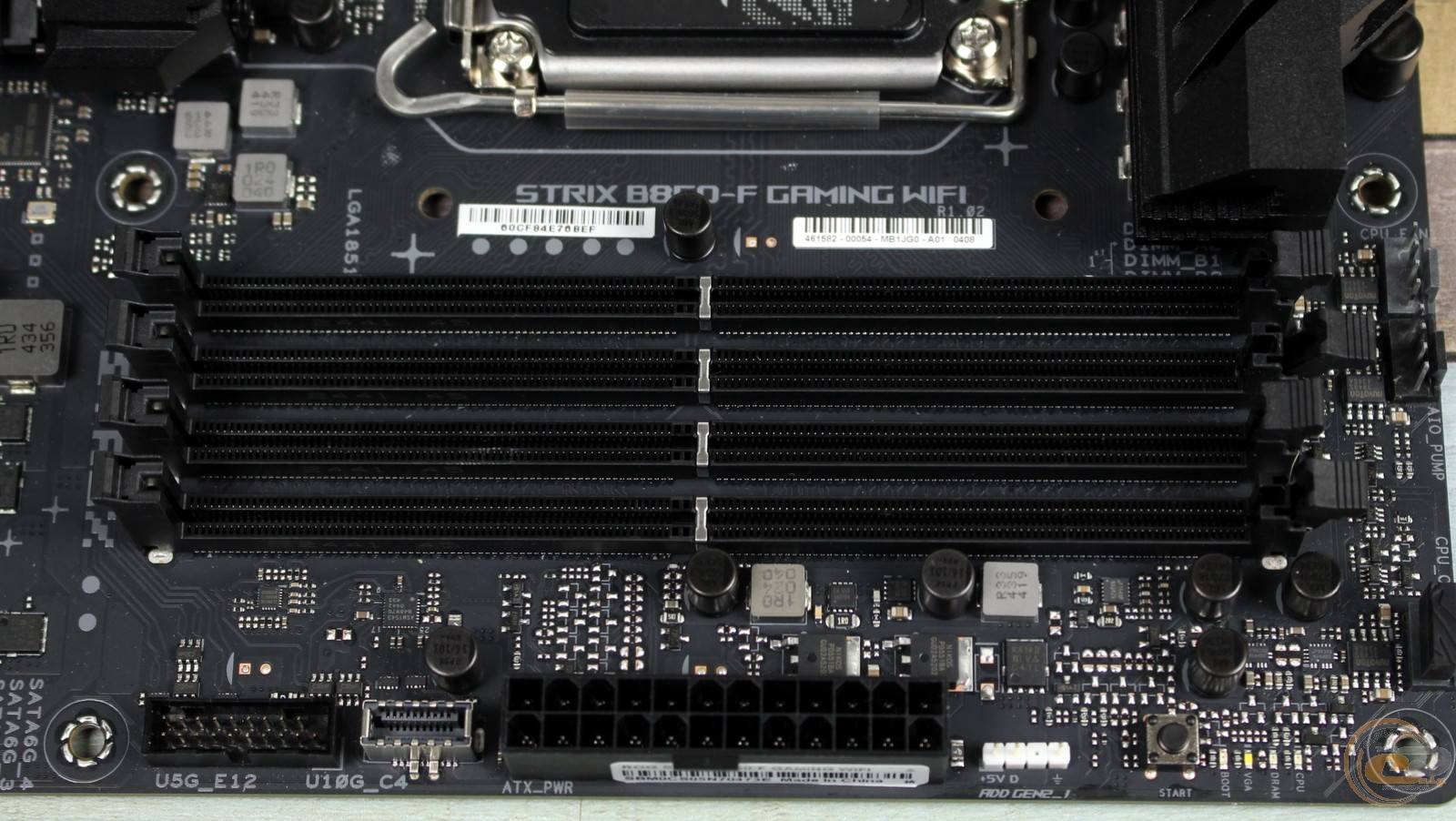

Несколько ближе к середине платы расположены четыре DIMM-слота для ОЗУ стандарта DDR5. Они поддерживают модули общим объемом 256 ГБ со скоростью до 9066 МТ/с. Фиксаторы здесь присутствуют только сверху, что упрощает процесс установки и извлечения планок.

Традиционно приоритетными для двух модулей памяти являются слоты A2 и B2, а для одного — A2.

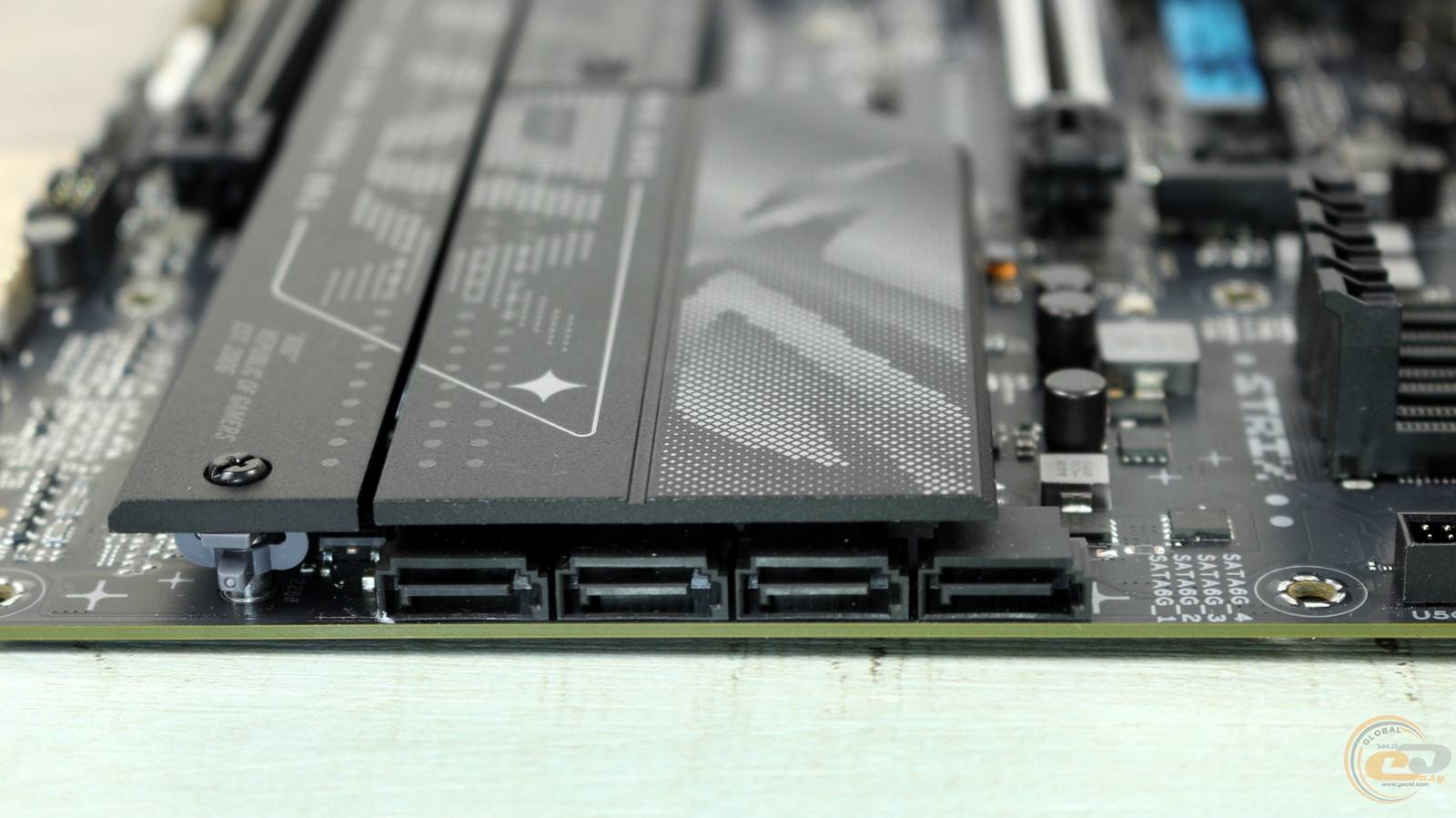

Еще ниже видны четыре порта SATA 6 Гбит/с с горизонтальной компоновкой, что позволит использовать их даже при установленной габаритной видеокарте.

Рядом расположен достаточно большой радиатор чипсета. Он не только является украшением платы, но и обеспечивает достойную температуру набору логики размерами 28 х 23,5 мм. Так, после 27 минут вышеупомянутого теста AIDA FPU охладитель прогрелся всего-навсего до 38°C, и это при температуре в помещении 20°C.

В ASUS ROG STRIX B860-F GAMING WIFI предусмотрено два слота расширения PCIe:

1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 4.0 x16 (в режиме х4).

Верхний из них усилен и использует процессорные линии, а нижний — чипсетные.

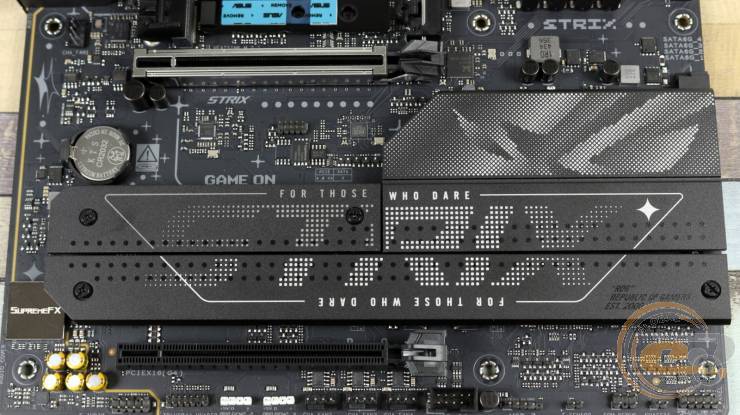

Логично, что львиная часть остального свободного пространства отведена для SSD формата M.2 Socket 3.

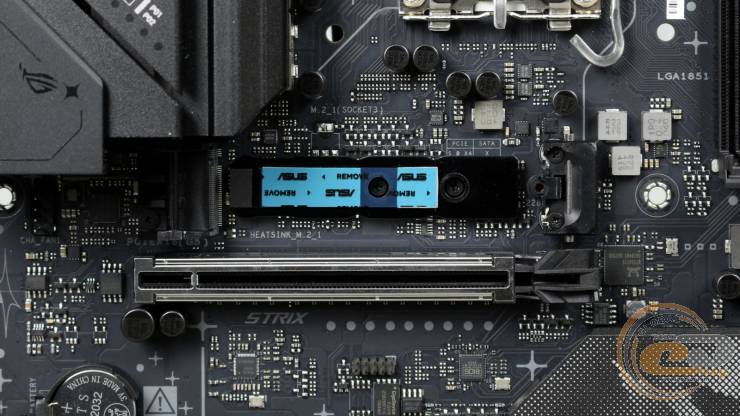

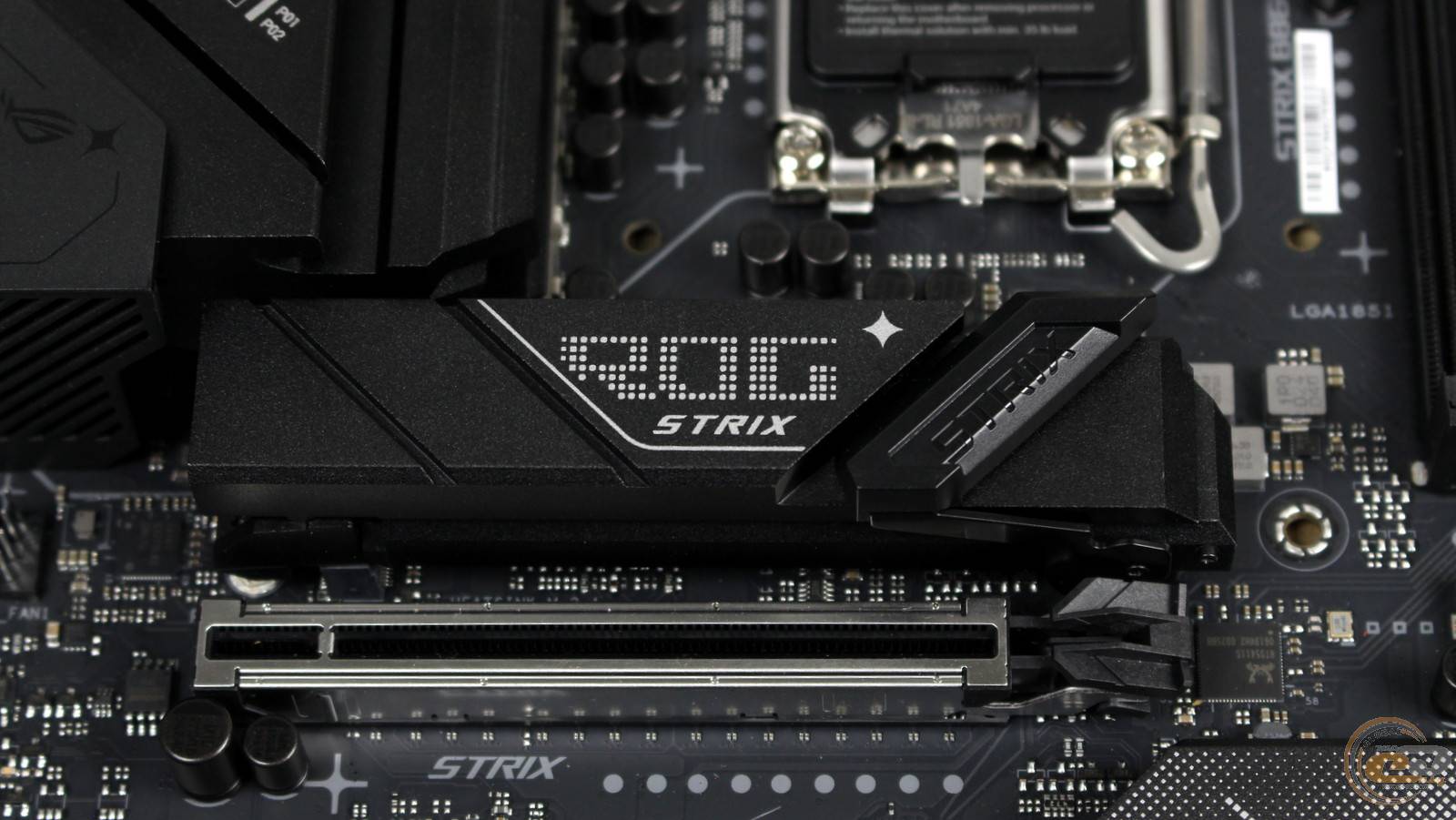

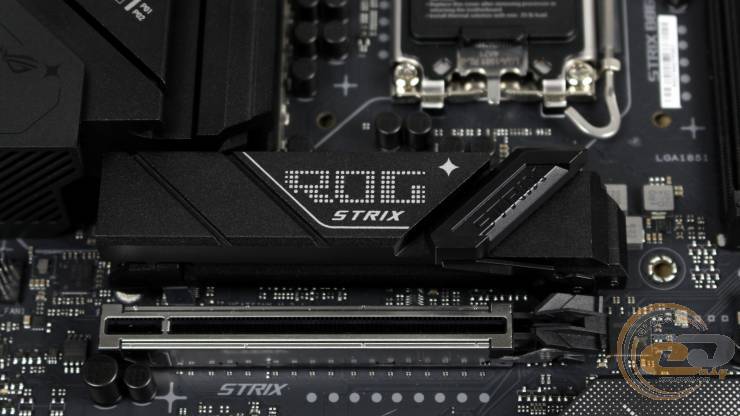

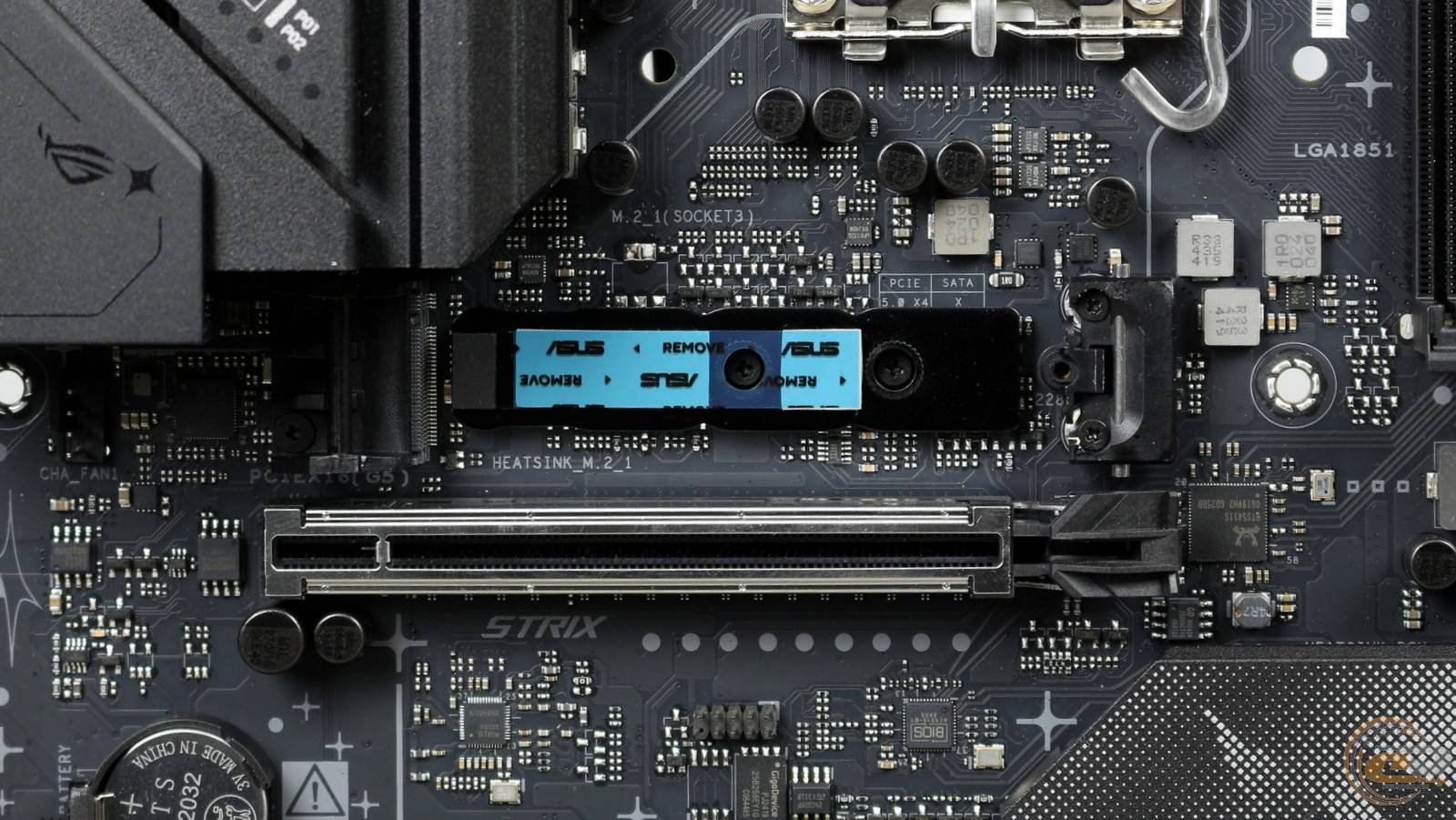

Верхний слот предназначен для накопителя форм-фактора M.2 2280 с высокоскоростным интерфейсом PCIe 5.0 x4. Дополнительное его охлаждение обеспечивает отдельный радиатор с механизмом быстрого демонтажа (M.2 Q-Release)…

...и металлическая пластина, зафиксированная на самой плате. Конечно, на обоих элементах имеются термопрокладки.

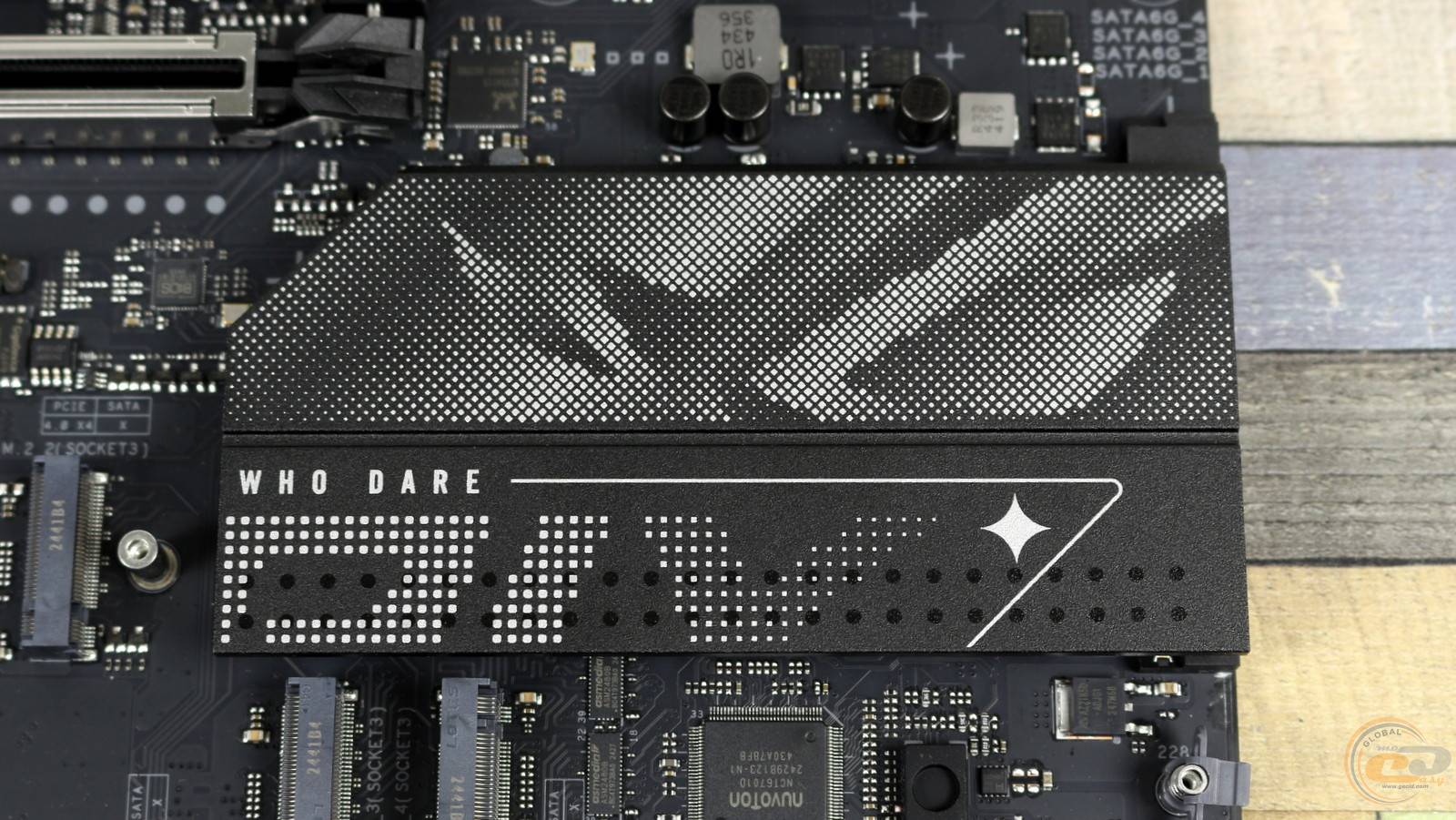

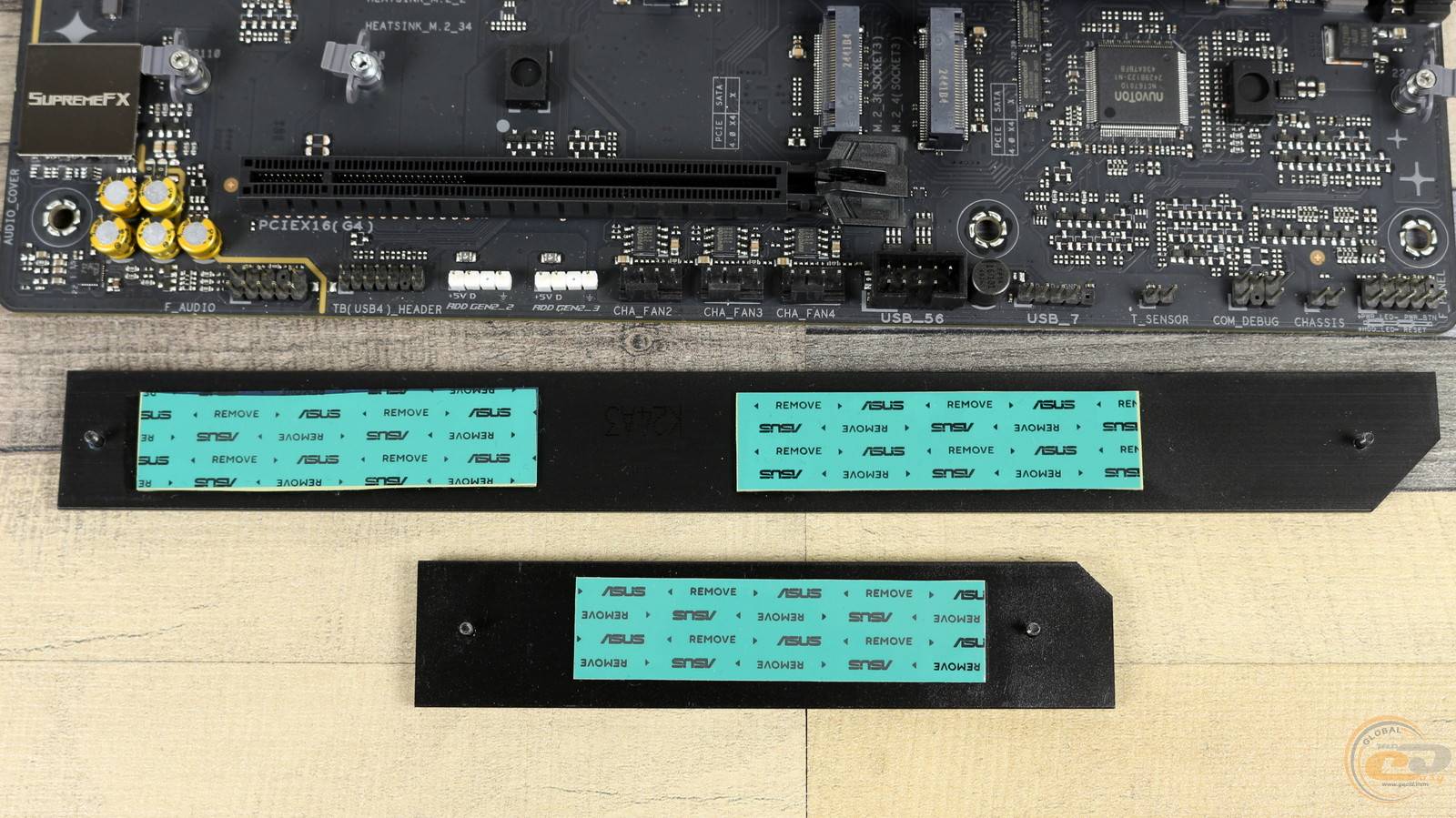

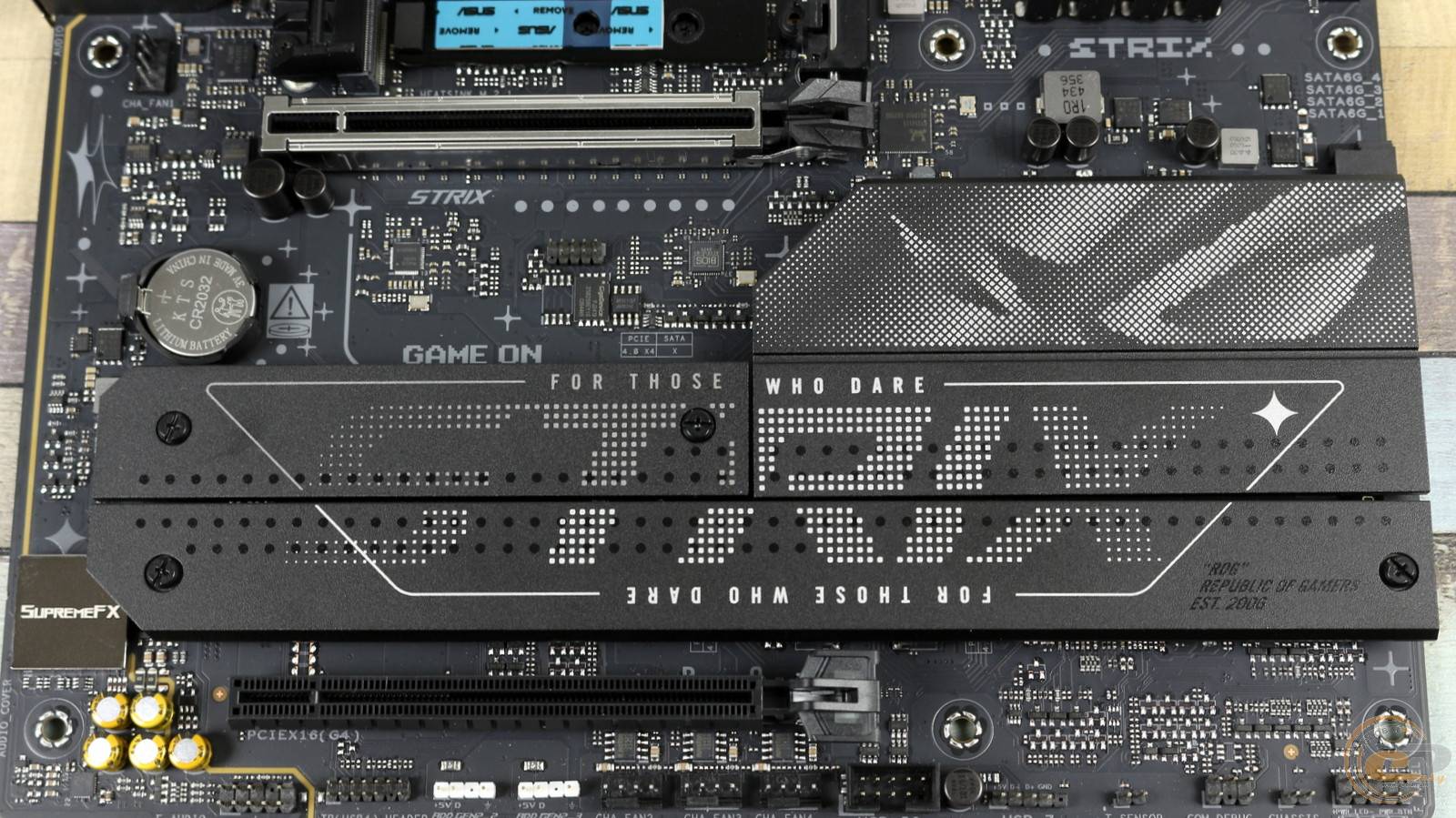

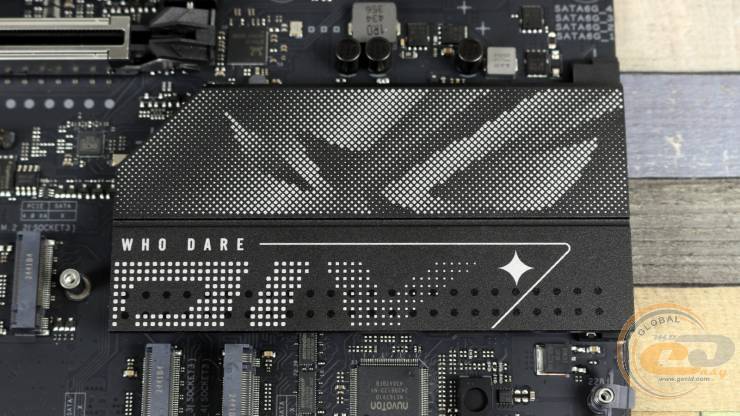

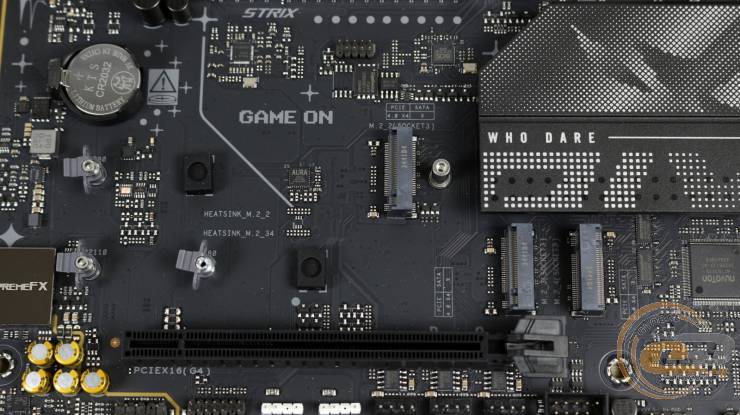

Есть они и на двух других радиаторах, которые прикрывают еще три слота M.2 и уже фиксируются с помощью винтов.

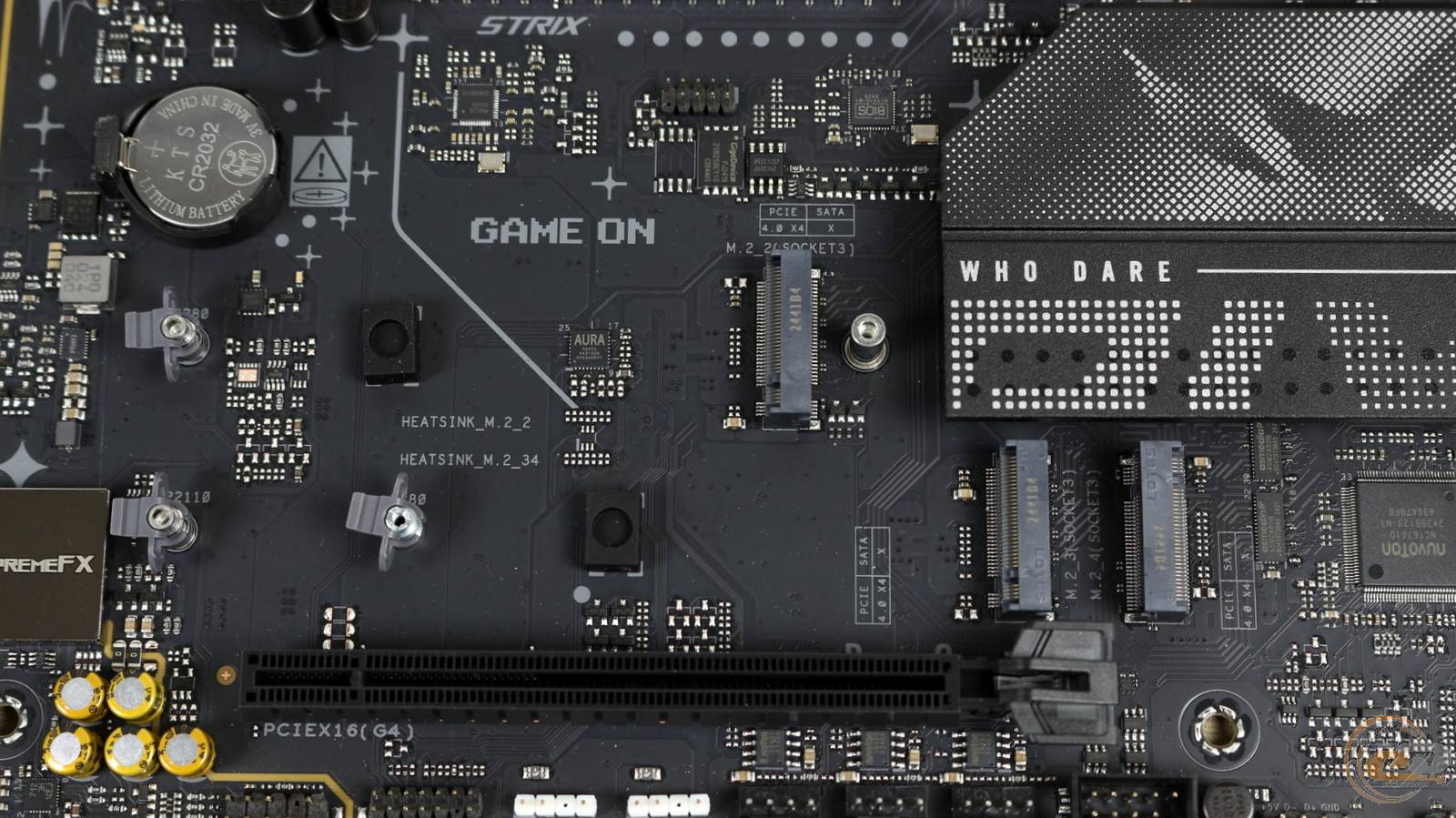

Верхний из них может вместить накопитель M.2 2280. Как и два других слота рядом, он использует чипсетные линии и соответствует стандарту PCIe 4.0 x4.

Ниже в третьем слоте M.2 можно расположить SSD формата 2280 или более габаритный 22110.

И, наконец, в четвертом слоте M.2 поместится еще один твердотельник формата 2280. А вот здесь присутствует определенное ограничение — при использовании данного разъема слот расширения PCIe 4.0 x4 не будет работать, поскольку они используют общие линии от чипсета.

Кстати, во всех упомянутых слотах предусмотрена безвинтовая фиксация накопителей, что делает монтаж более удобным.

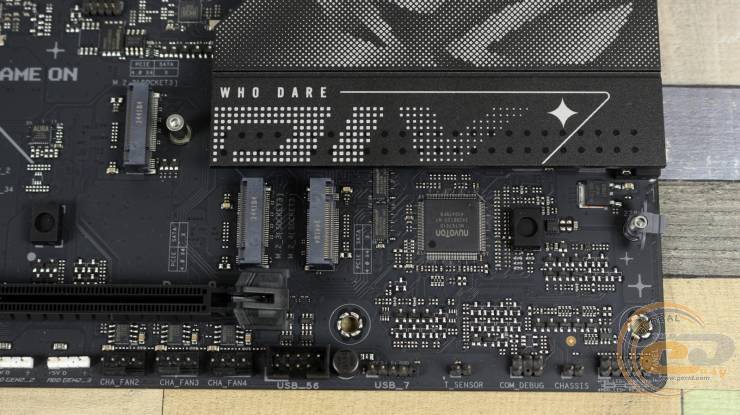

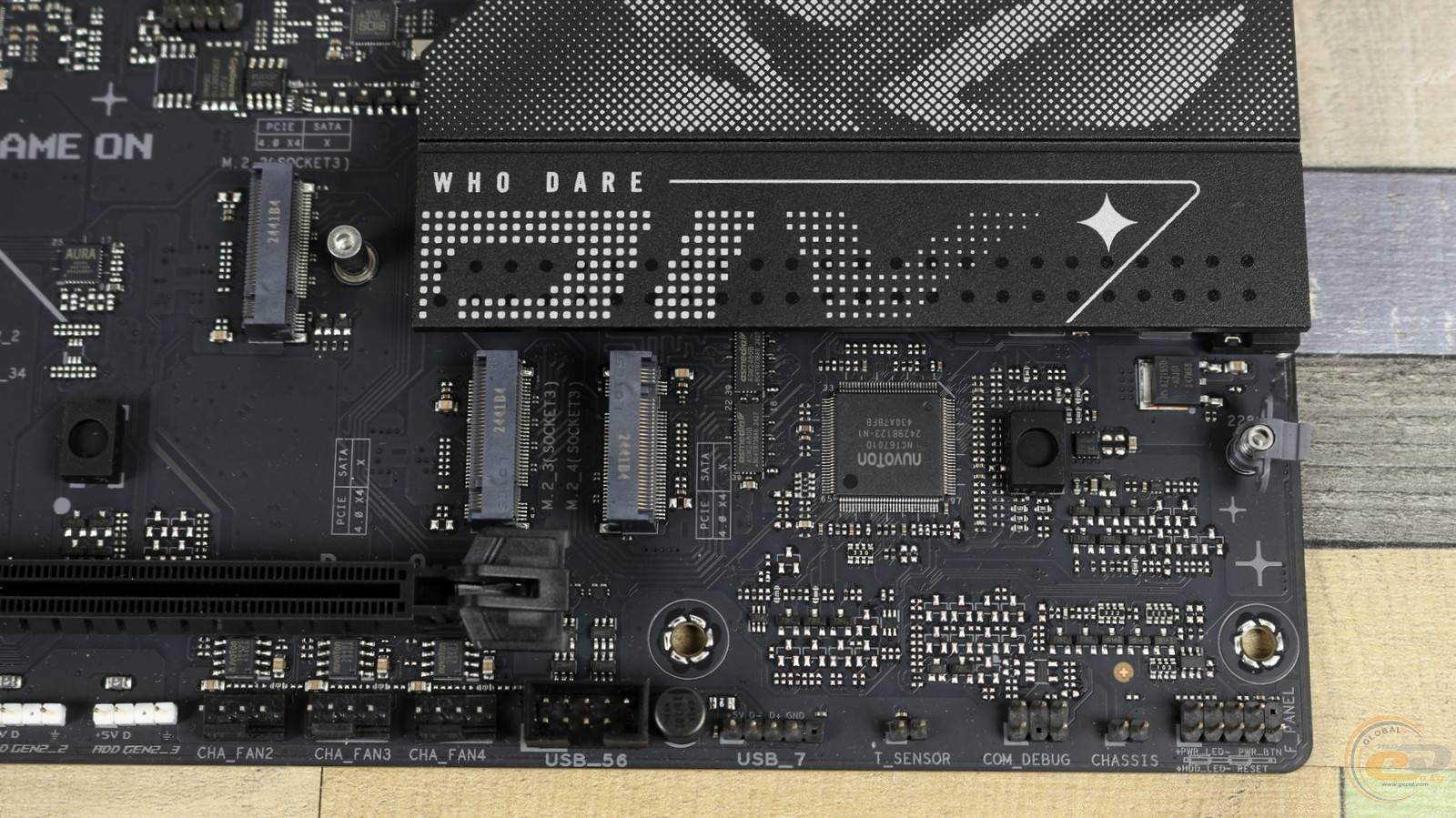

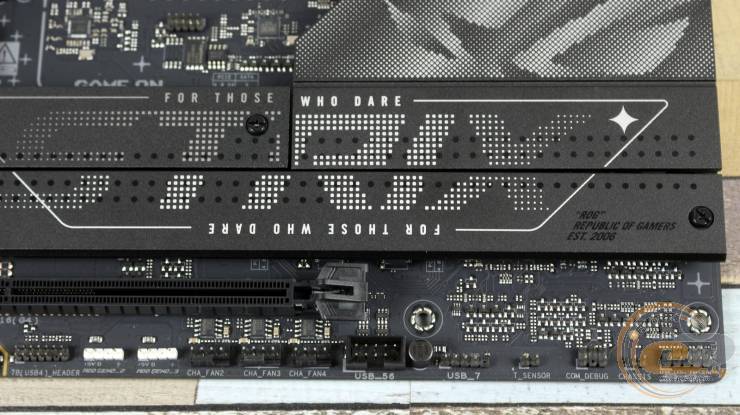

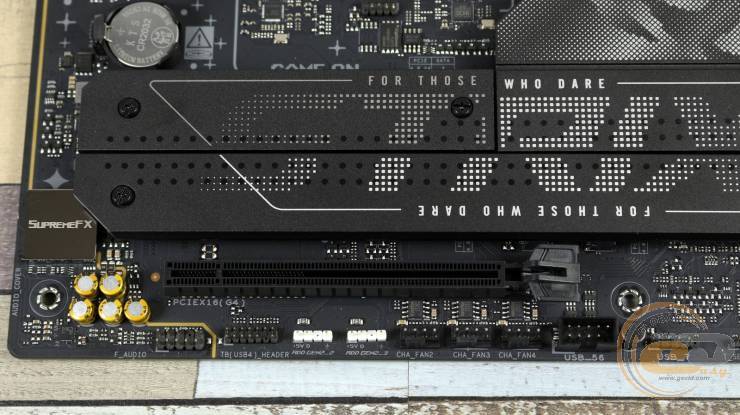

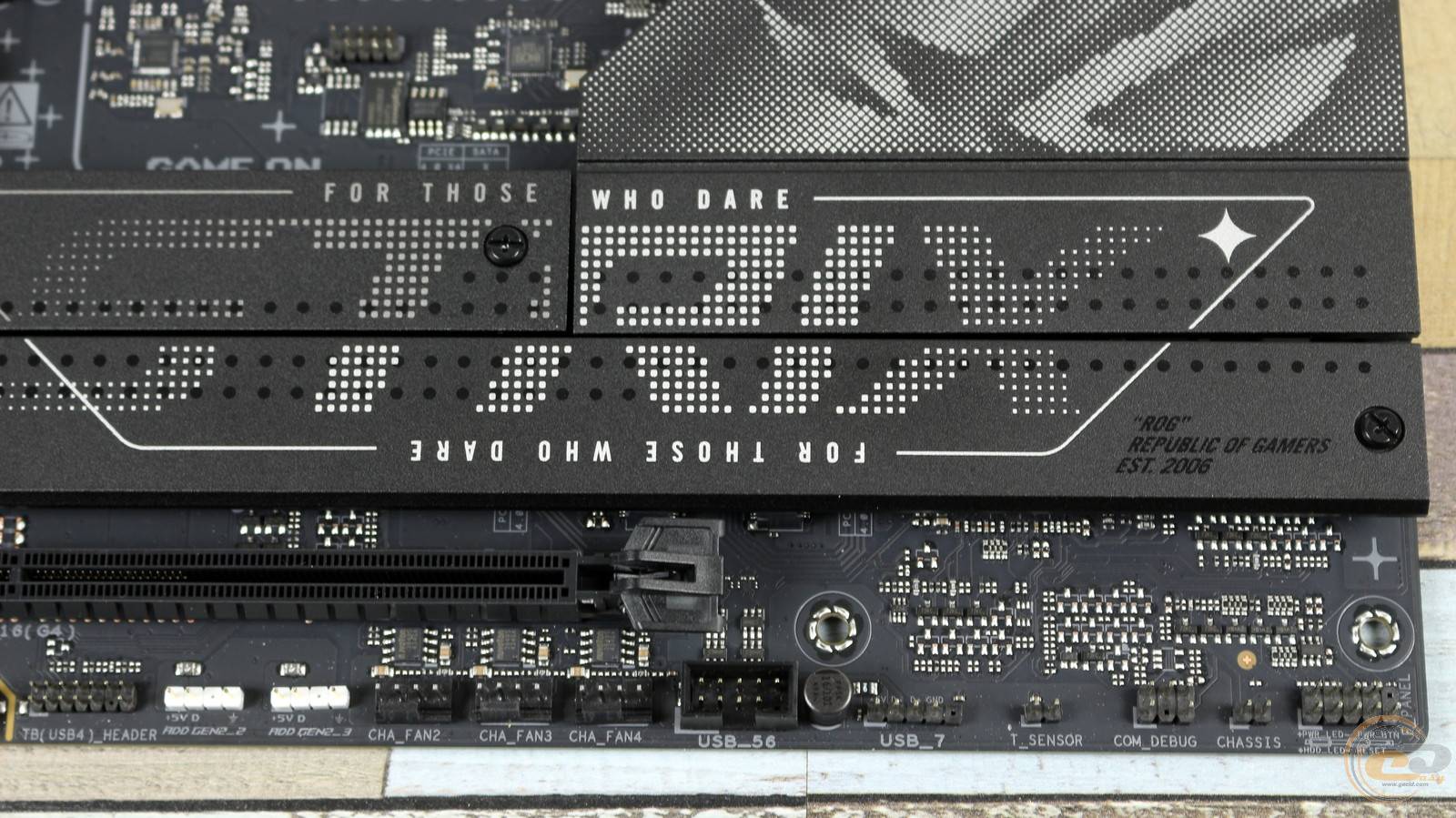

Нижняя часть платы традиционно наиболее богата разными колодками и разъемами. Сюда можно подключить: кнопки, индикацию и аудио порты фронтальной панели, порт Thunderbolt (USB 4), два источника свечения, три корпусных пропеллера, три фронтальных USB 2.0, а также температурный сенсор. Вдобавок здесь имеется колодка сигнализации о вторжении в корпус.

Кстати, в общей сложности на плате присутствует три колодки для организации подсветки (обозначены числом 11) и семь разъемов для подключения вентиляторов и помпы с поддержкой ШИМ-регулировки скорости (обозначены цифрой 4).

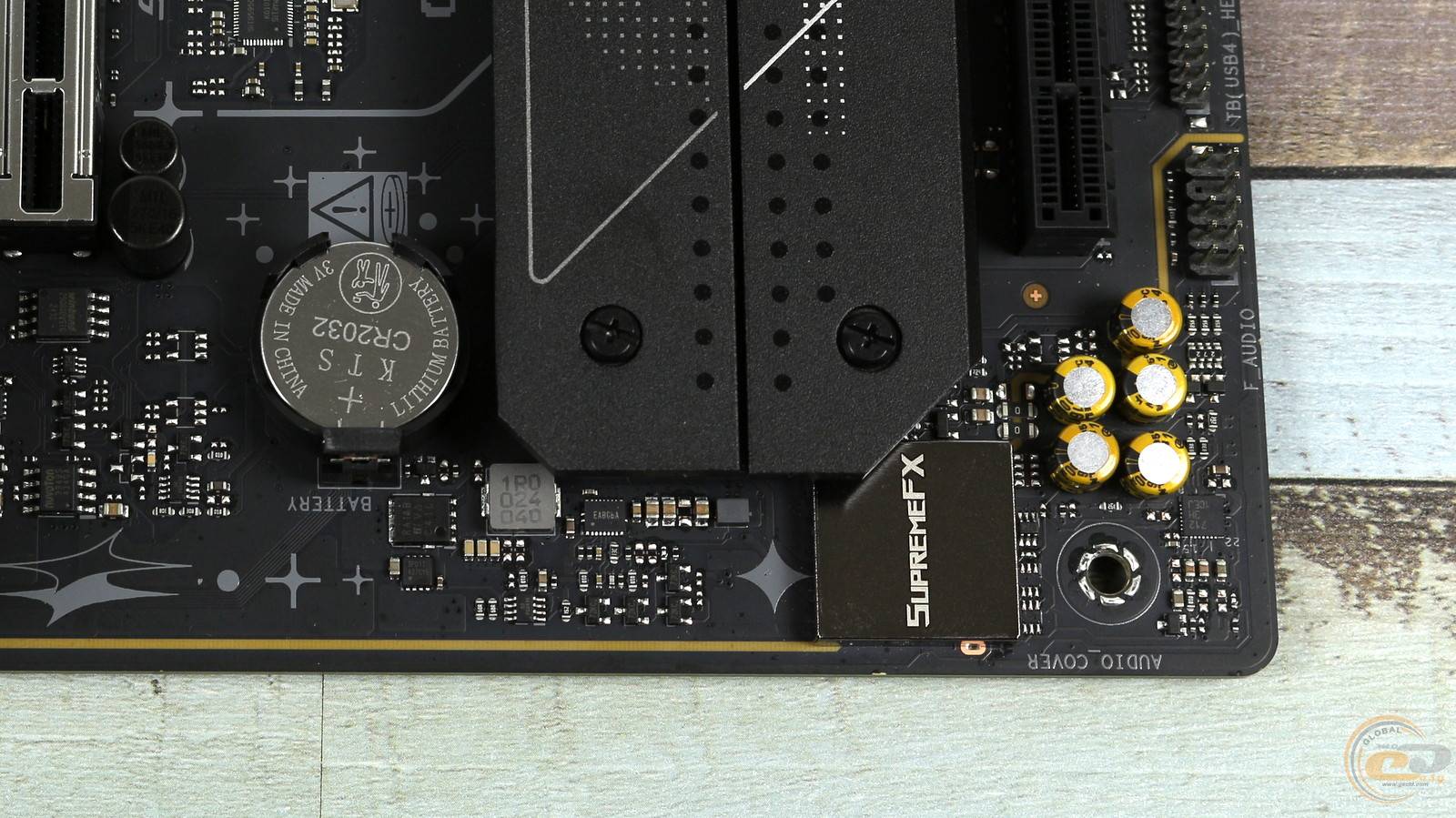

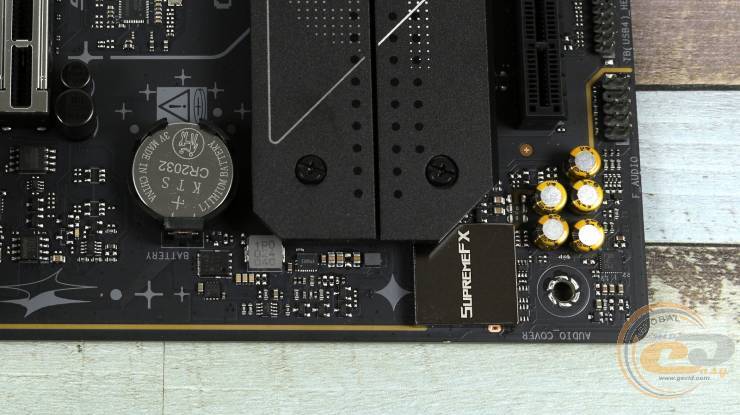

Доступ к батарее CMOS очень удобный, а соответствующая кнопка сброса для удобства была вынесена на тыльную панель.

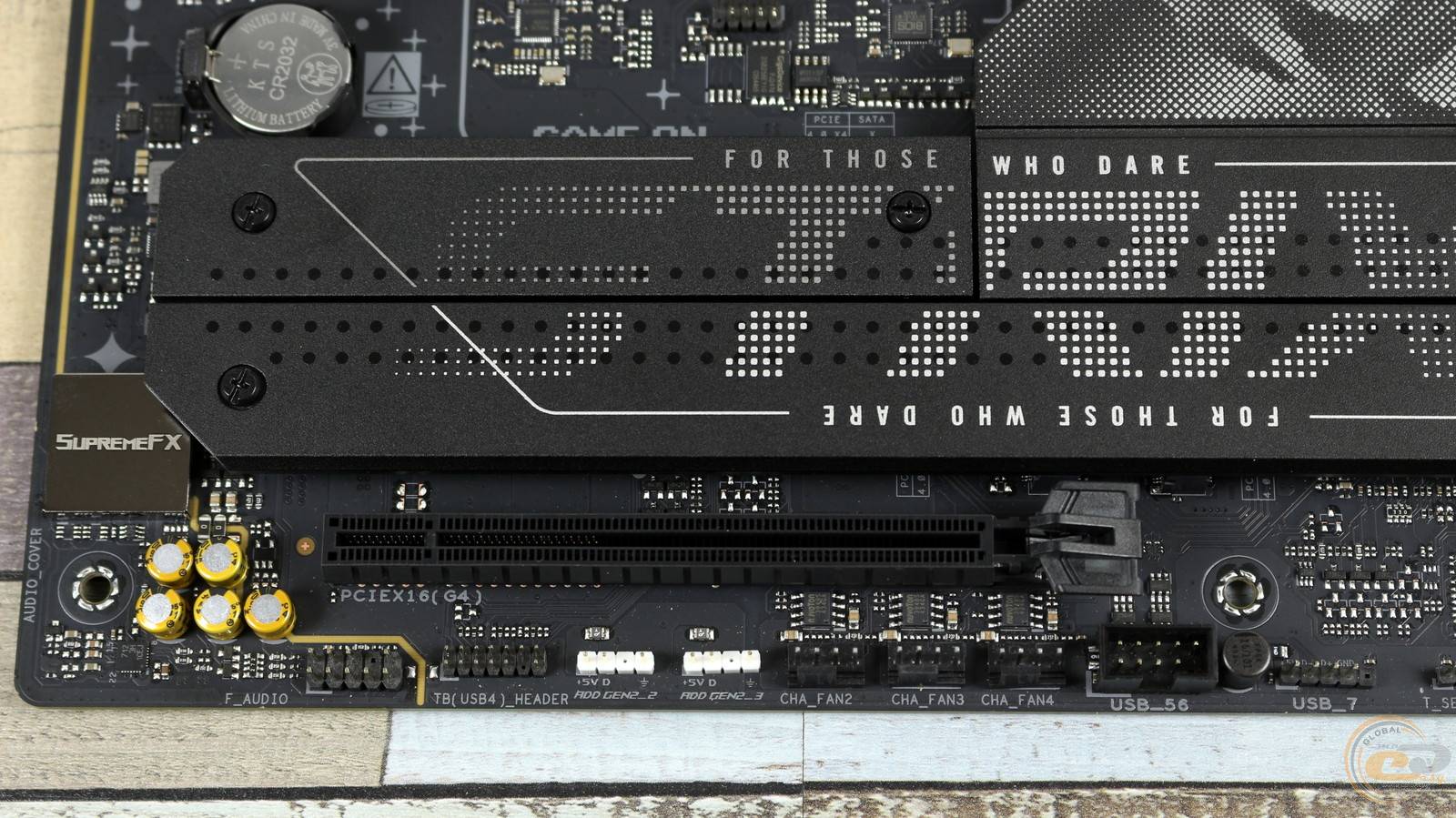

Недалеко видны пять аудио-конденсаторов, экранирование аудиотракта от помех, а также корпус над топовым 7.1-канальным аудиокодеком ROG SupremeFX ALC4080 с усилителем Savitech SV3H712 – здесь все как у «старшей» ASUS ROG STRIX.

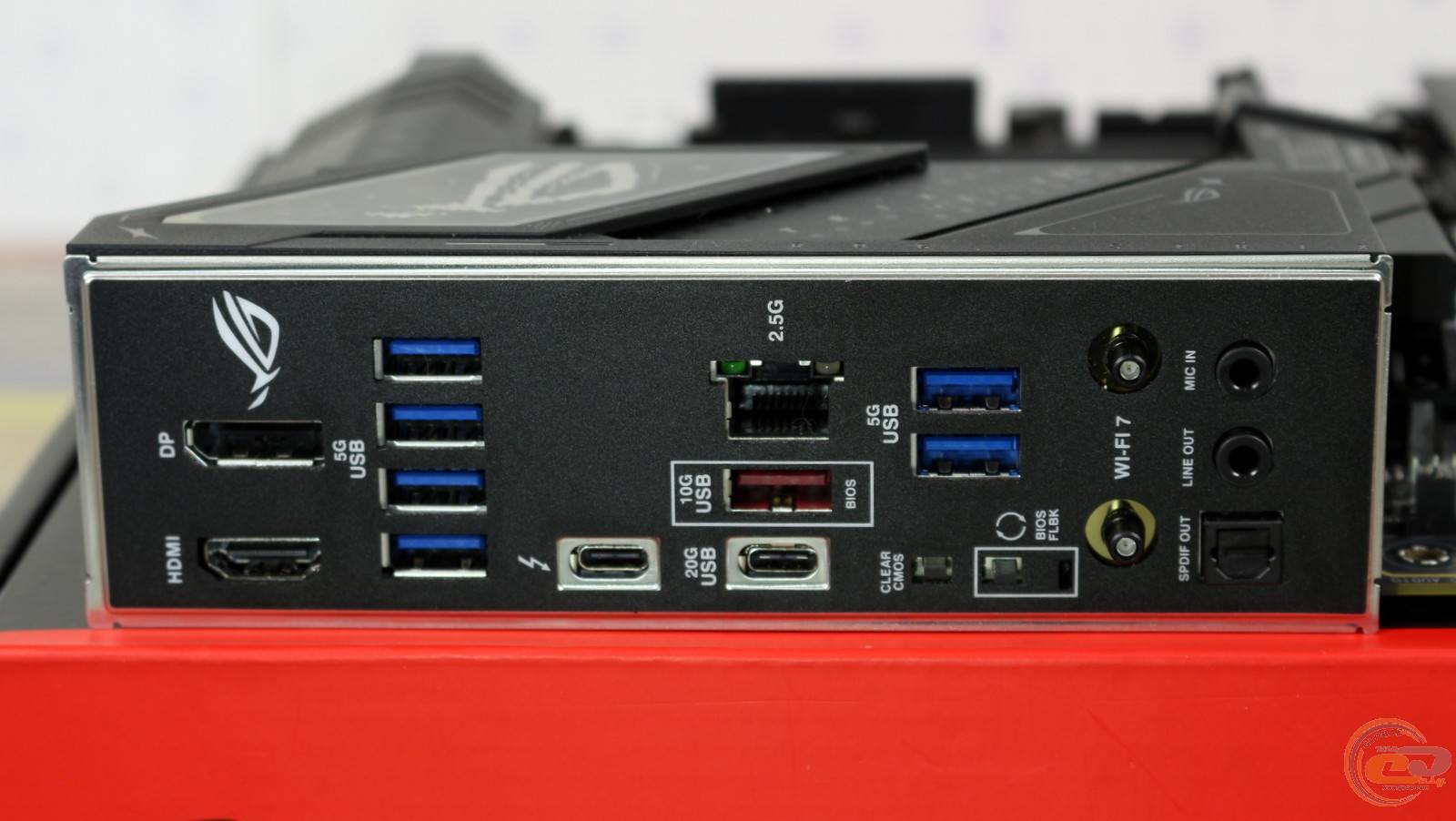

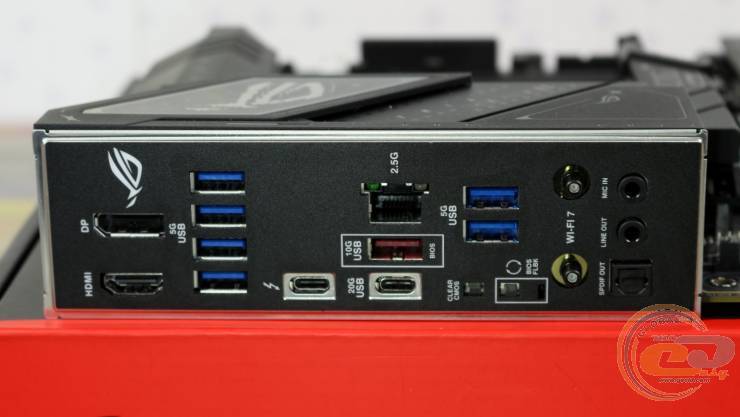

Что касается интерфейсной панели ASUS ROG STRIX B860-F GAMING WIFI, то сюда выведены следующие порты и элементы:

• 1 х HDMI
• 1 x DisplayPort
• 1 x кнопка сброса CMOS
• 1 x кнопка обновления BIOS
• 1 х Thunderbolt 4 Type-C (с поддержкой вывода изображения)
• 1 х USB 3.2 Gen 2x2 (20 Гбит/с) Type-C
• 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
• 6 х USB 3.2 Gen 1 (5 Гбит/с) Type-A
• 1 x RJ45 (2,5 Гбит/с)
• 2 х коннекторы антенн Wi-Fi
• 1 x оптический S/PDIF аудиовыход
• 2 x аудиопорты

Они позволяют использовать интегрированное видеоядро процессора, обновить BIOS и сбросить настройки CMOS, а также подключить аналоговые и цифровые аудиоустройства. Вдобавок есть восемь USB-портов и Thunderbolt 4 Type-C.

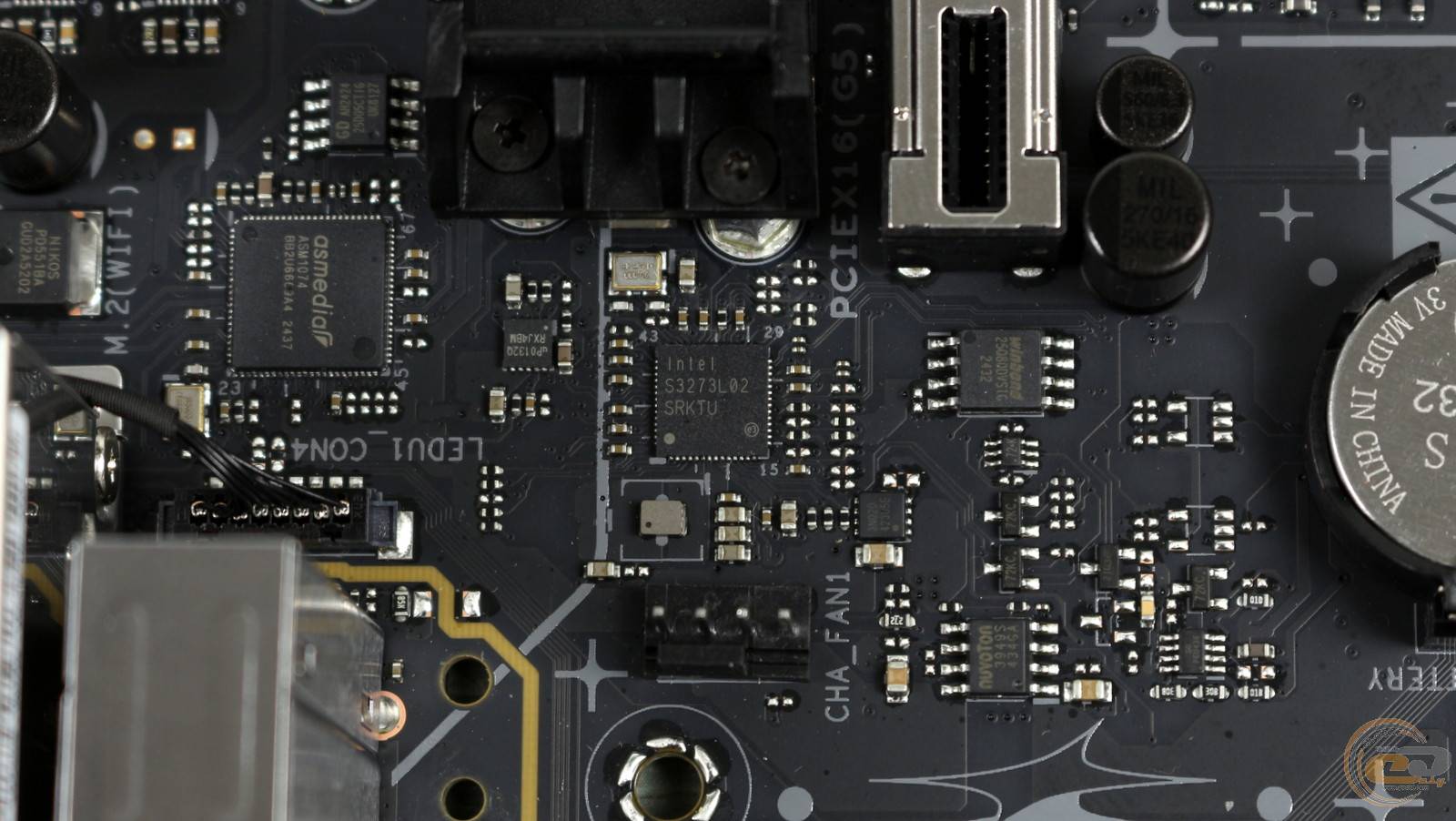

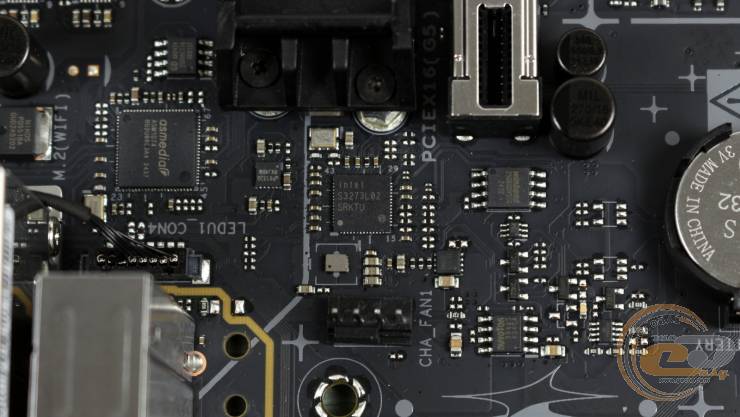

Функционирование сетевого порта возложено на LAN-контроллер Intel I226-V SRKTU, способный передавать информацию со скоростью до 2,5 Гбит/с.

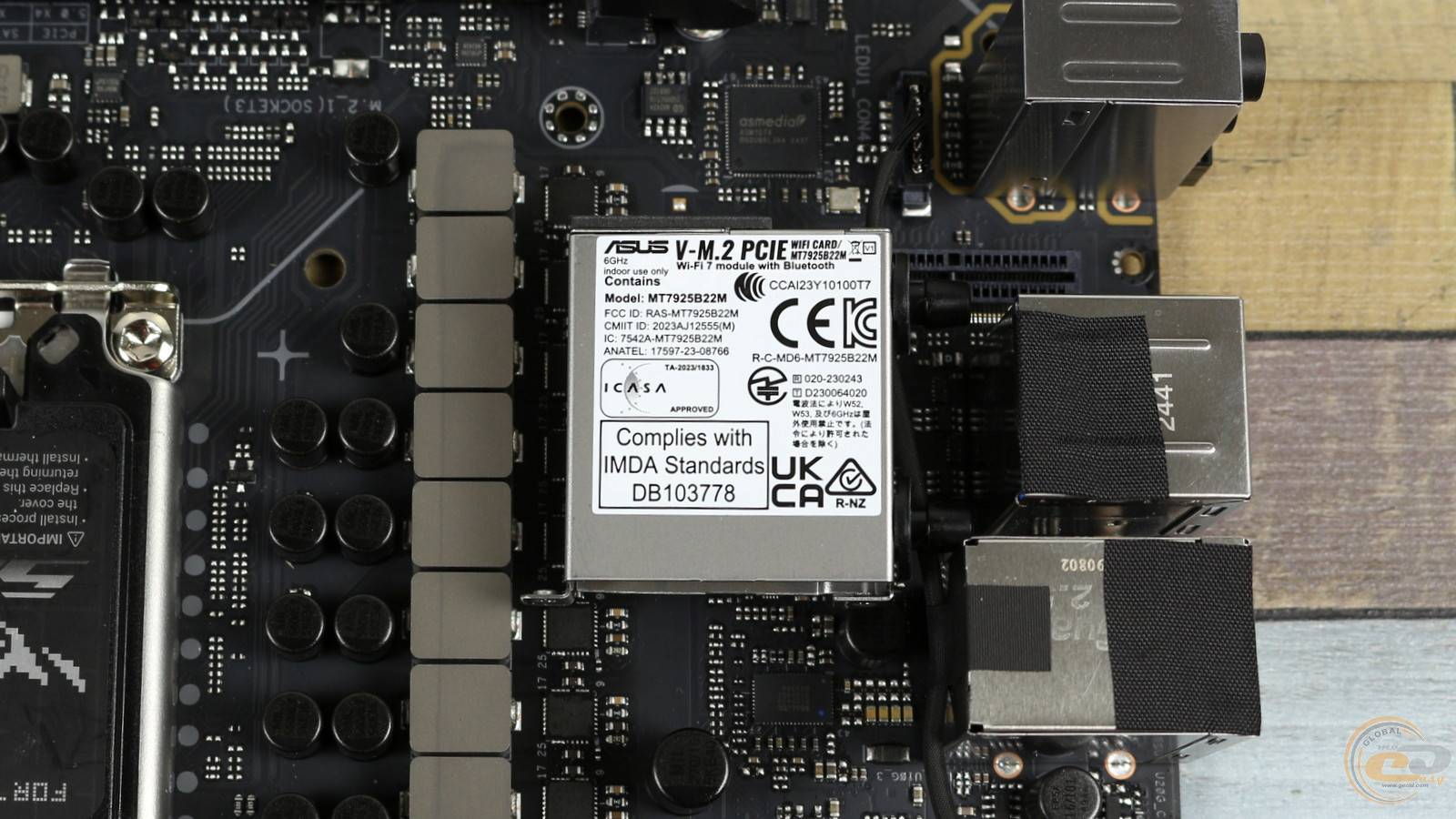

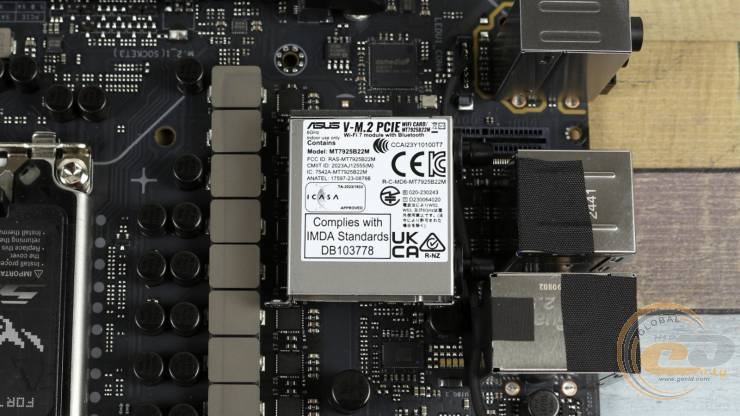

В свою очередь под кожухом интерфейсной панели расположена PCIe-плата MediaTek MT7925B22M, которая обеспечивает поддержку трехдиапазонного Wi-Fi 7 и Bluetooth 5.4. Конечно, для работы Wi-Fi 7 требуется Windows 11 версии 24H2 или более новой, тогда как предшественницы гарантируют работу максимум Wi-Fi 6E.

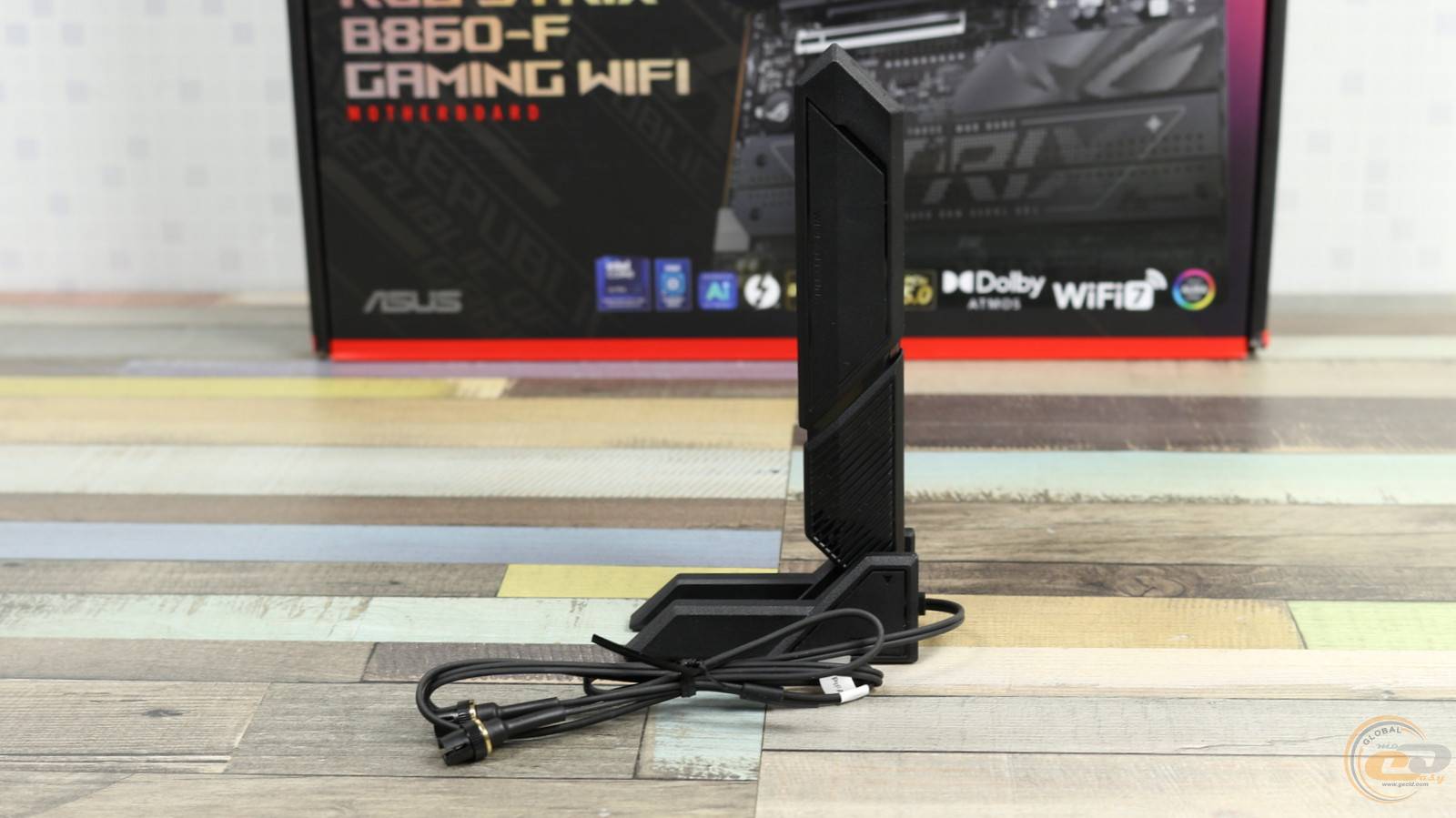

Кстати, к выходным разъемам данной платы подключается комплектная антенна, которую можно разместить в зоне лучшей видимости роутера.

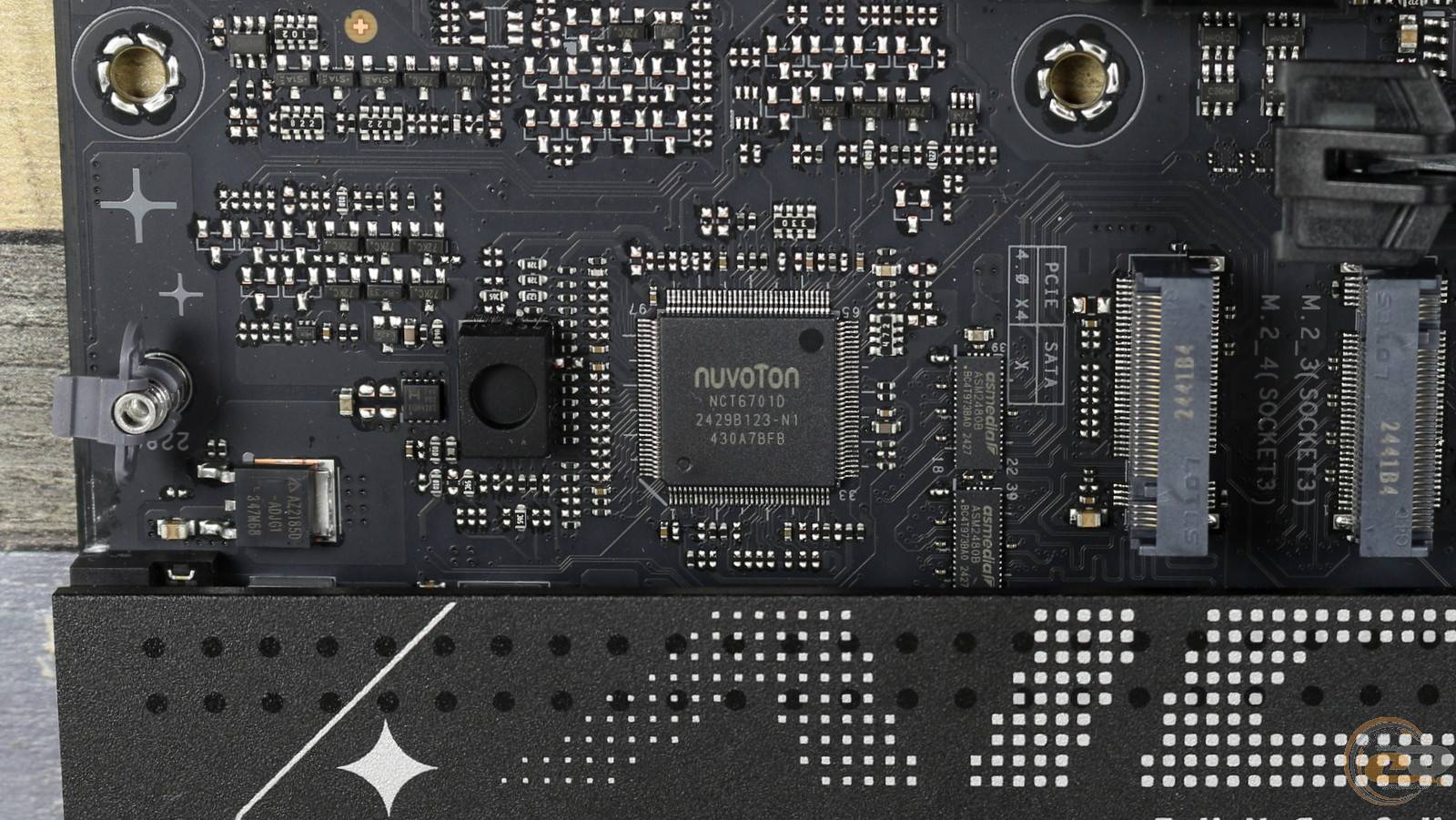

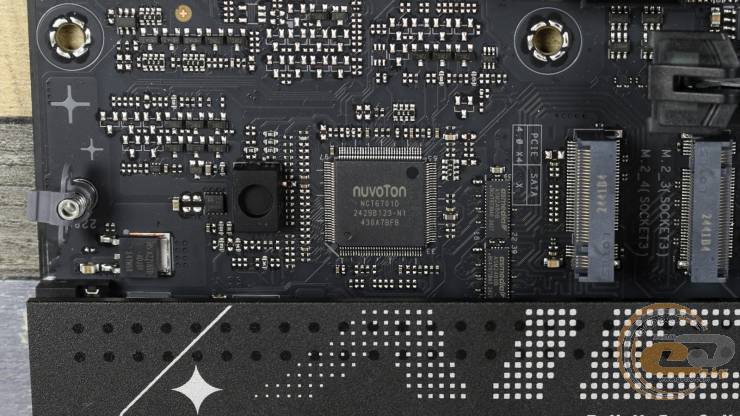

В свою очередь, мультиконтроллером выступает чип NUVOTON NCT6701D.

UEFI BIOS

Тестируемая плата ASUS ROG STRIX B860-F GAMING WIFI использует современный загрузчик на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, или Advanced Mode с сортировкой по соответствующим вкладкам. В то же время, базовый мониторинг работы системы доступен на правой боковой панели, которая отображается во всех разделах.

А поскольку перед нами плата с чипсетом AMD B860, то здесь нет пунктов, позволяющих увеличить множитель процессора или частоту BCLK. Впрочем, некоторые возможности для оптимизации CPU все же присутствуют, о чем расскажем дальше.

По-прежнему мониторить систему, управлять подсветкой и производить определенные настройки можно и в среде Windows с помощью программы Armoury Crate.

Частоты процессора и памяти, возможности и эффективность разгона

Для дальнейшего тестирования и проверки возможностей материнской платы ASUS ROG STRIX B860-F GAMING WIFI использовалось следующее оборудование:

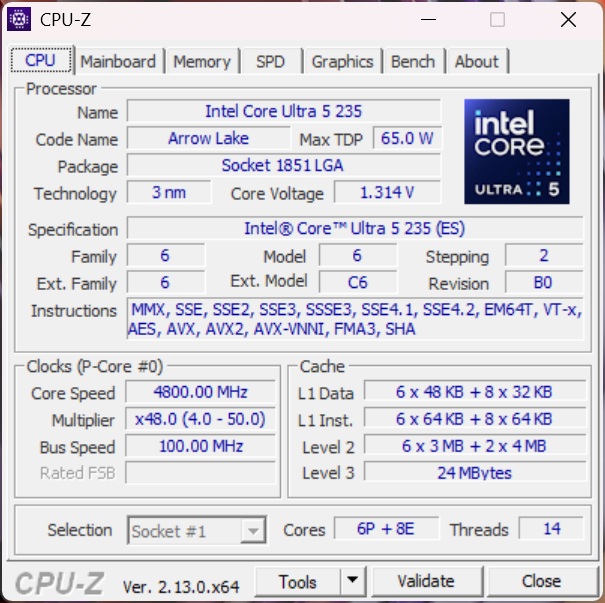

При нагрузке 14-ядерного Intel Core Ultra 5 235 стресс-тестом утилиты CPU-Z, производительные ядра держали стабильные 4,8 ГГц при напряжении 1,314 В.

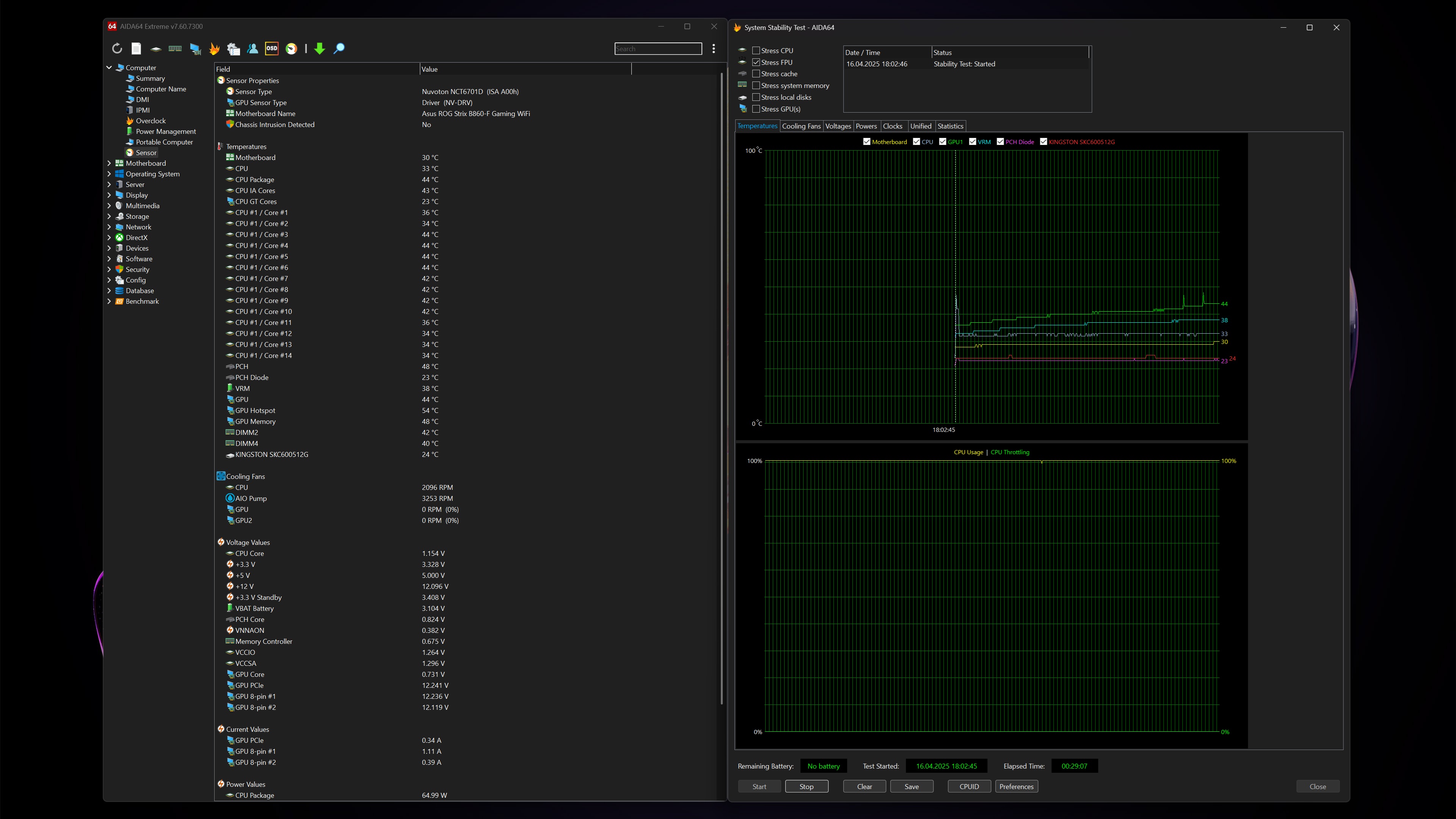

А в более требовательном 20-минутном FPU Stress test у AIDA64 их частота несколько просела – до 4,2 ГГц при напряжении 1,163 В.

Результаты тестирования есть на скриншотах выше.

Ну а теперь об оптимизации "камня". Для этой цели в BIOS в разделе ASUS Performance Enhancement 3.0 мы выбрали режим «Enable».

В результате при стресс-тесте CPU-Z частота P-ядер оставалась на том же уровне 4,8 ГГц. Разница была заметна лишь в многопоточном тесте в CineBench R23 – процессор набрал на 28% больше баллов.

Попытка №2. В этот раз в разделе ASUS Performance Enhancement 3.0 мы выбрали режим “Enable (limit CPU temp at 90°С)”.

В стресс-тесте CPU-Z снова все стабильно – все те же 4,8 ГГц для P-ядер. И, опять же, только в многопоточном тесте в CineBench R23 есть заметный прирост 30%.

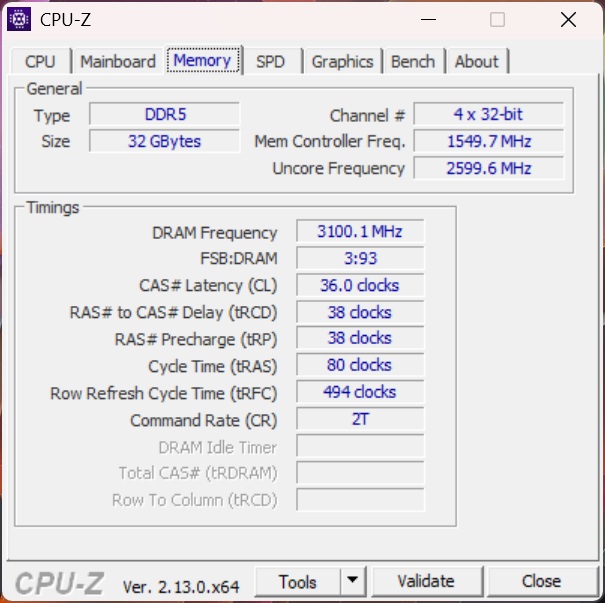

Набор из пары 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) при тестировании запустился на частоте XMP-профиля DDR5-6000 МТ/с.

Без изменения таймингов и напряжения быстродействие памяти удалось повысить до DDR5-6200 МТ/с, что дало бонус производительности в 2-5%.

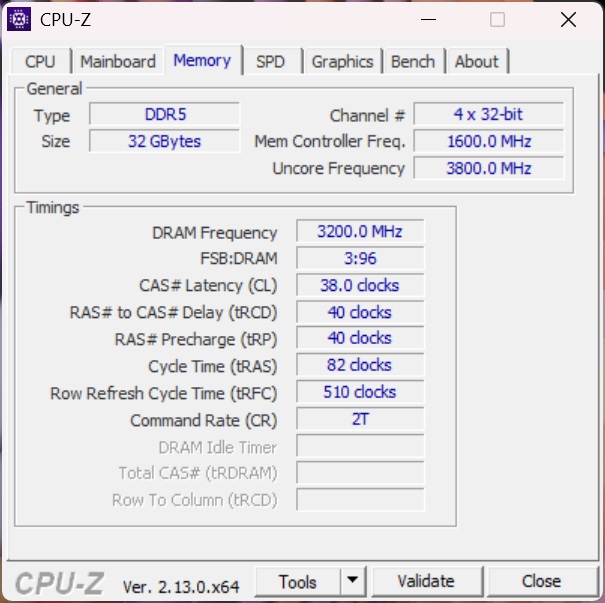

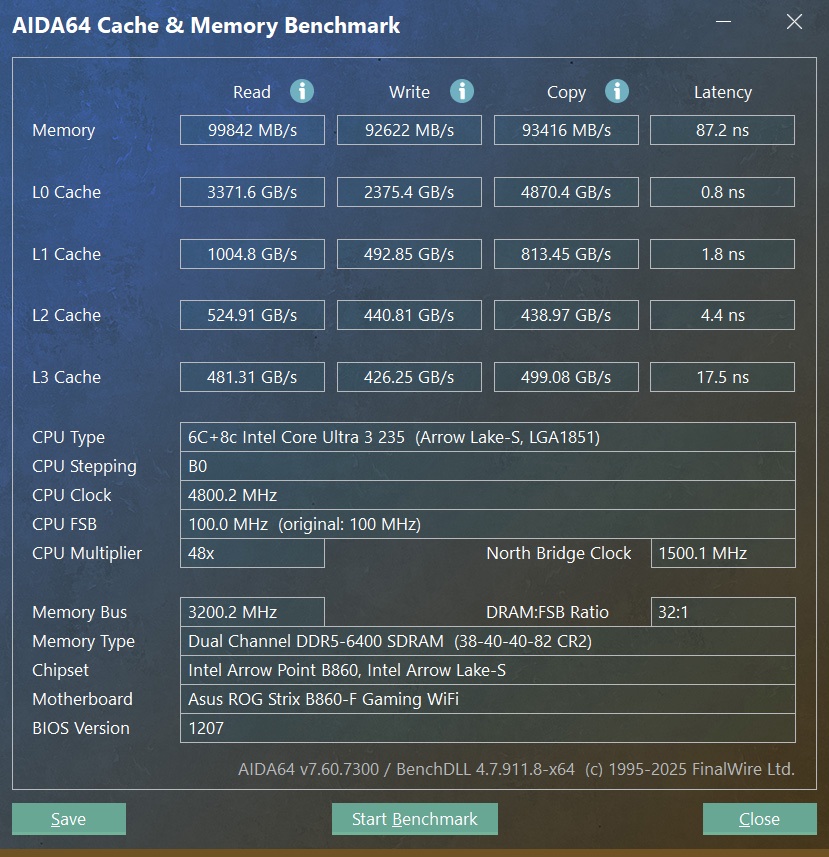

После повышения каждого из таймингов на 2 до 38-40-40-82 и напряжения до 1,38 В (+0,03 В), модули заработали при DDR5-6400. Это обеспечило прирост их скорости уже на ощутимые 10-11% при меньшей латентности.

На этот раз уже не трогая тайминги, мы перешли к DDR5-6600, благодаря чему было получено уже 11-15% преимущество.

Так что оптимизация памяти однозначно достойна того, чтобы ею заняться, ведь она дает ощутимый прирост быстродействия системы. К тому же, на тестируемой плате выполнить данные манипуляции очень просто.

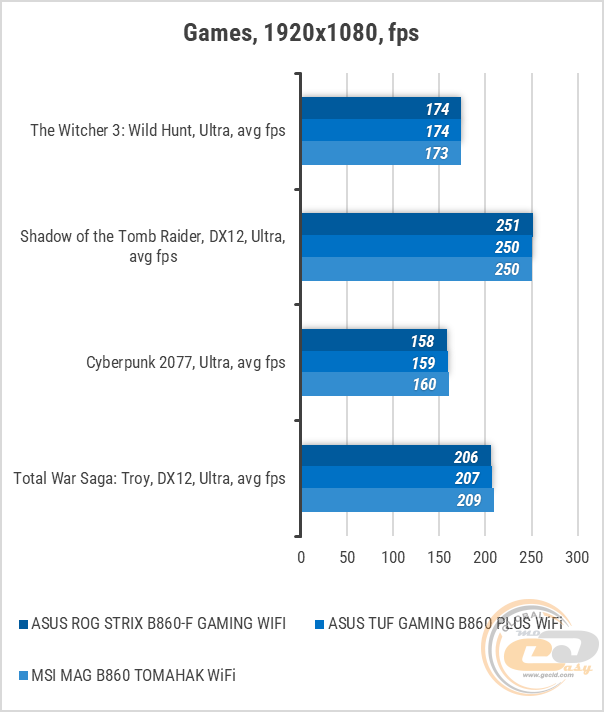

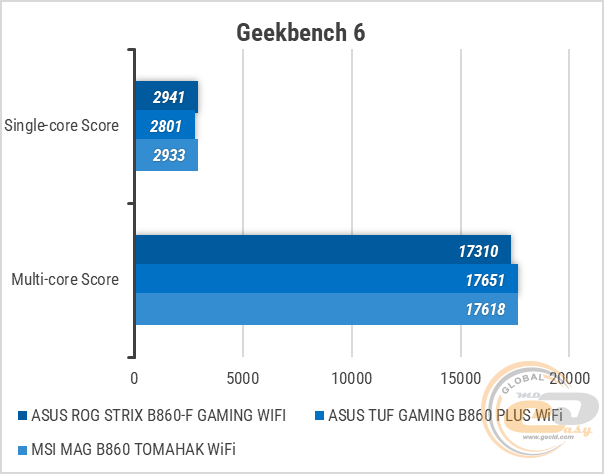

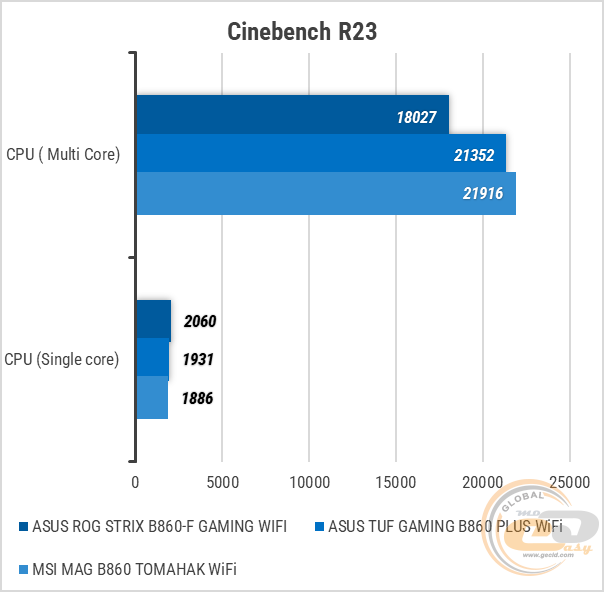

Тестирование

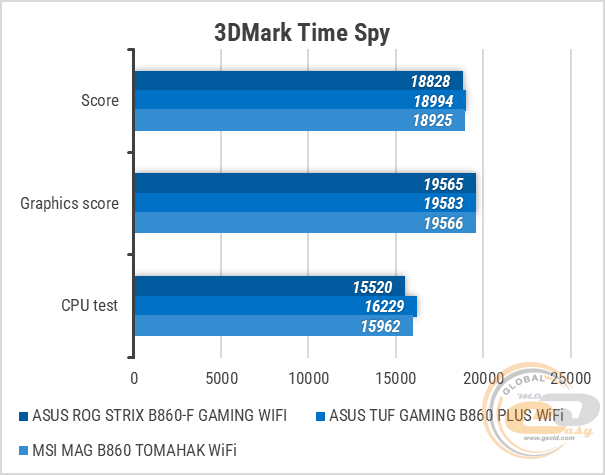

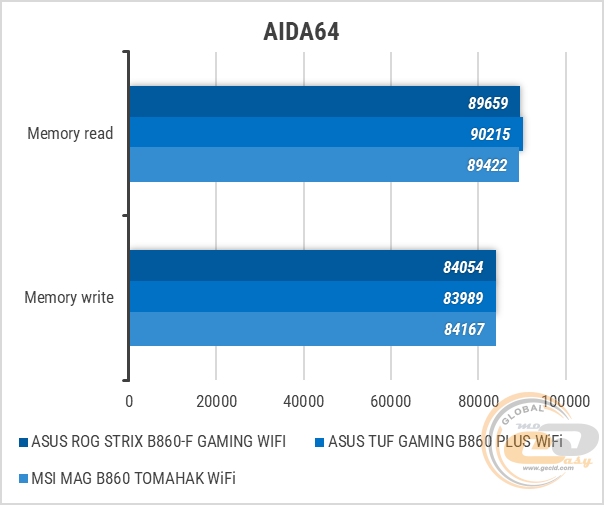

Что касается стабильности работы, то плата ASUS ROG STRIX B860-F GAMING WIFI без каких-либо затруднений прошла все наши тесты.

Тестирование звукового тракта на основе кодека ROG SupremeFX ALC4080

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы 16-bit, 44,1 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-95.1	Отлично
Динамический диапазон, дБ(А)	95	Отлично
Гармонические искажения, %	0.0025	Отлично
Интермодуляционное искажение + шум, %	0.0062	Отлично
Взаимопроникновение каналов, дБ	-94.9	Отлично
Интермодуляция на 10 кГц, %	0.0061	Отлично
Общая оценка		Отлично

Режим работы 24-bit, 96 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-114.0	Отлично
Динамический диапазон, дБ(А)	113.5	Отлично
Гармонические искажения, %	0.0024	Отлично
Интермодуляционное искажение + шум, %	0.0037	Отлично
Взаимопроникновение каналов, дБ	-99.9	Отлично
Интермодуляция на 10 кГц, %	0.0029	Отлично
Общая оценка		Отлично

Топовый аудиокодек ROG SupremeFX ALC4080, работающий в паре с усилителем Savitech SV3H712, в обоих тестах показал себя отличником. Поэтому даже пользователи с высокими требованиями к качеству звучания не потребуют установки дискретной звуковой карты.

Итоги

Если сравнивать плату ASUS ROG STRIX B860-F GAMING WIFI с флагманским решением ASUS ROG STRIX Z890-E GAMING WIFI, то она немало потеряла. Из наиболее заметного – возможность разгона процессора путем повышения множителя и частоты BCLK, несколько слотов M.2 и ряд интерфейсов. А главное — это более ₴10000 в стоимости, которые можно использовать для покупки более производительного процессора или видеокарты.

В то же время решение на основе чипсета Intel B860 все еще располагает широким ассортиментом опций, которого будет достаточно для абсолютного большинства пользователей. Сюда входит полная поддержка процессоров Core Ultra 200, в том числе топового Core Ultra 9 285K благодаря отличному охлаждению VRM; наличие четырех слотов M.2, в том числе и одного с интерфейсом PCIe 5.0; а также современный набор портов. На месте есть приятные бонусы в виде диагностических LED-индикаторов и кнопки включения.

А вот аудио подсистема в ASUS ROG STRIX B860-F GAMING WIFI полностью аналогична флагману – она включает в себя кодек ROG SupremeFX ALC4080 с усилителем Savitech SV3H712. В RightMark Audio Analyzer такой тандем получил оценку отлично. Также в наличии трехдиапазонный Wi-Fi 7 и быстрый 2,5-гигабитный LAN-порт. А это позволит из коробки ощутить все преимущества устройства топовой линейки, пусть и с более доступным чипсетом.

Достоинства:

• 16+1+2+1-фазная подсистема питания процессора и качественная элементная база;
• эффективное охлаждение;
• усиленный слот для видеокарты с поддержкой шины PCI Express 5.0;
• возможность установки до 256 ГБ ОЗУ с частотой до 9066 МГц;
• поддержка четырех слотов M.2 Socket 3, включая один PCIe 5.0;
• 2,5-гигабитный LAN-контроллер от Intel;
• модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
• возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• три колодки для светодиодных лент;
• семь коннекторов для подключения вентиляторов и СЖО;
• очень качественная аудио подсистема;
• отличный набор портов на интерфейсной панели;
• приятный дизайн в темных тонах с подсветкой ASUS AURA.

Особенности:

• при использовании четвертого разъема M.2 слот PCIe x4 будет отключен.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
