Обзор и тестирование материнской платы ASUS ROG STRIX X470-I GAMING: Mini-ITX для ценителей AMD Ryzen

Несмотря на то, что платформа Socket AM4 присутствует на рынке уже больше года, ситуация для любителей ультракомпактных систем практически не улучшается. Доступные на рынке материнские платы формата Mini-ITX можно пересчитать на пальцах. Единственная компания, которая радует самым большим разнообразием моделей, это ASUS. Поэтому нет ничего удивительного в том, что после анонса нового флагманского чипсета AMD X470, на нем была выпущена материнская плата для ценителей компактного формата.

ASUS ROG STRIX X470-I GAMING

Речь идет о модели ROG STRIX X470-I GAMING. На данный момент она предлагает максимум возможностей, которые вы сможете получить в форм-факторе Mini-ITX. Давайте же разберемся со всеми ее особенностями и нюансами, если таковые имеются.

Спецификация

Модель

ASUS ROG STRIX X470-I GAMING

Чипсет

AMD X470

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3600 МГц (AMD Ryzen 2-ого поколения), DDR4-3400 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (x16 – AMD Ryzen, x8 – AMD Ryzen с графикой Radeon Vega / AMD A / Athlon)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD A / Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4 (отключен для AMD Ryzen с графикой Radeon Vega / AMD A / Athlon))

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.2

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0

Форм-фактор

Mini-ITX (170 x 170 мм)

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX X470-I GAMING ASUS ROG STRIX X470-I GAMING

Материнская плата поставляется в традиционной картонной коробке, оформленной преимущественно в черном цвете и обладающей качественной цветной полиграфией. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей продукта.

ASUS ROG STRIX X470-I GAMING

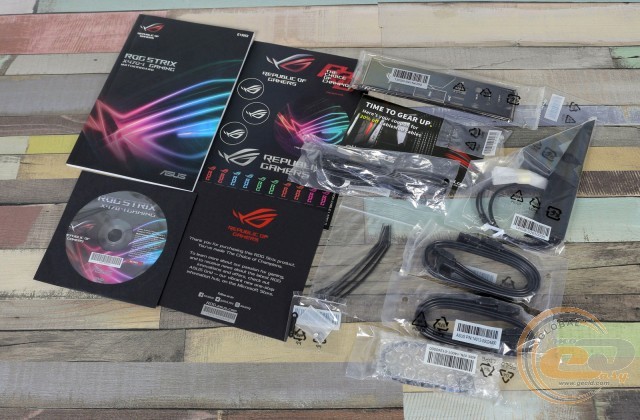

Комплект поставки новинки полностью соответствует ее уровню. Помимо привычного диска с ПО и бумажной документации, в коробке мы обнаружили:

  • четыре кабеля SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • два набора винтиков для подключения M.2-накопителей;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG STRIX X470-I GAMING

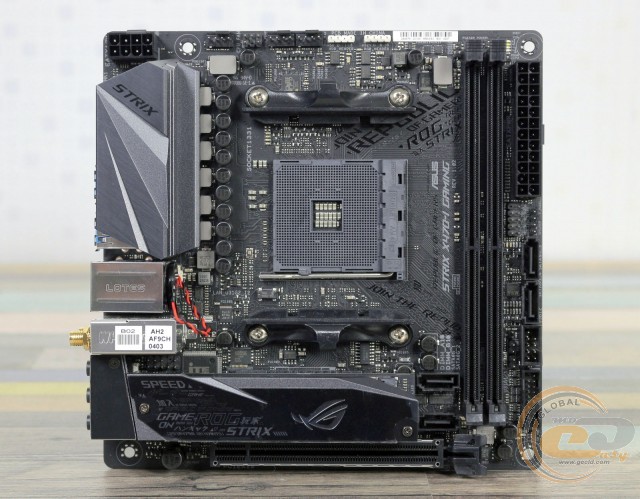

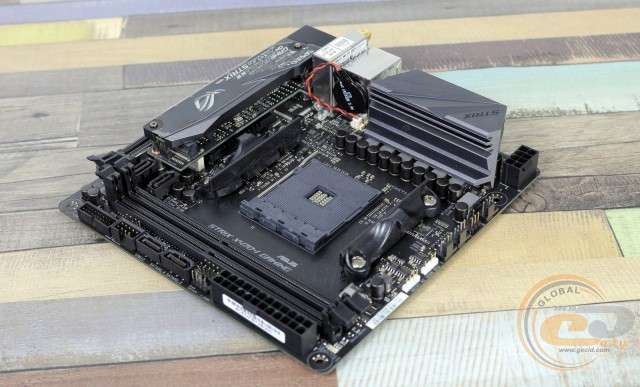

Вполне ожидаемо, что для модели высокого уровня была использована печатная плата черного цвета, в данном случае формата Mini-ITX (170 x 170 мм). Аналогичный цвет преобладает и в оформлении. Небольшое разнообразие вносят только серебристые радиаторы. В целом облик новинки получился строгим и в то же время стильным.

ASUS ROG STRIX X470-I GAMING

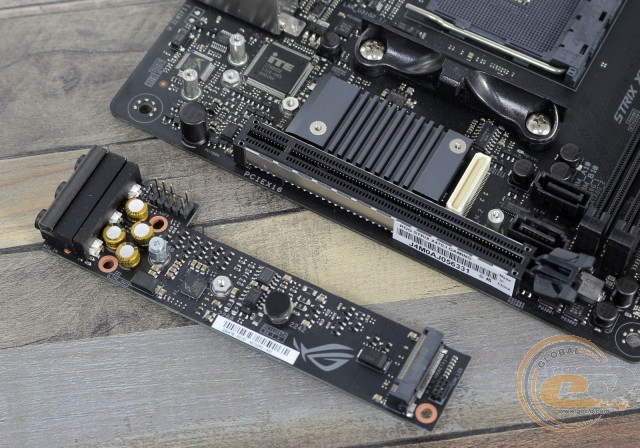

Из интересных особенностей в глаза сразу бросается оригинальная конструкция в нижней части печатной платы, которая одновременно является и звуковой подсистемой, и одним из двух интерфейсов M.2 Socket 3 с массивным радиатором сверху, призванным отводить тепло от накопителя, избегая его перегрева и снижения скорости работы.

ASUS ROG STRIX X470-I GAMING

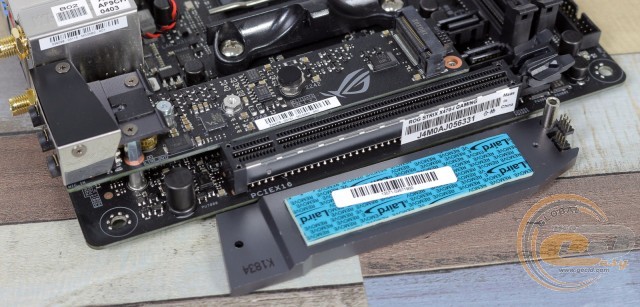

А под самой платой со звуковой подсистемой можно обнаружить чипсетный радиатор с оребрением. За столь интересное инженерное решение производитель однозначно заслуживает похвалы, ведь именно благодаря этому вы получите и флагманскую звуковую подсистему, и пару интерфейсов M.2 в столь компактном формате.

ASUS ROG STRIX X470-I GAMING

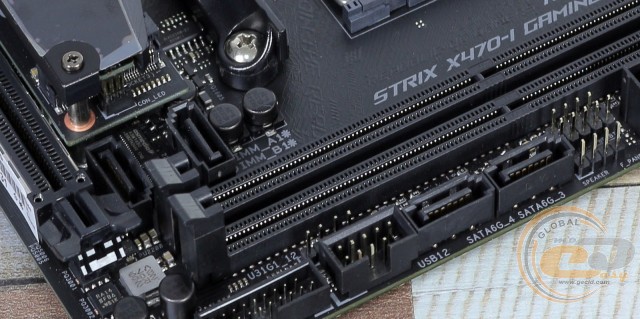

Что же касается удобства сборки, то в процессе у нас возникли претензии только к расположению двух портов SATA между DIMM-слотами и разъемом PCI Express x16. Доступ к ним оказывается не очень удобным после установки габаритного кулера, видеокарты и модулей памяти. Но это объясняется компактными размерами самой платы, поэтому лучше уж с ними, чем без них вообще.

ASUS ROG STRIX X470-I GAMING

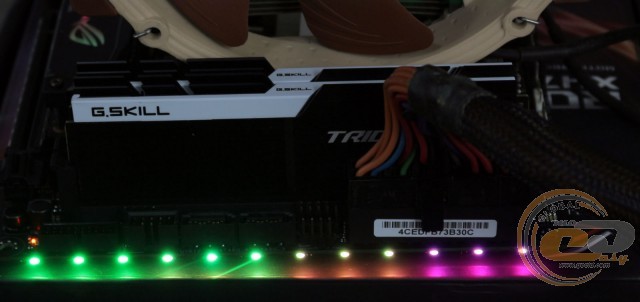

LED-подсветкой оснащен только радиатор охлаждения накопителя M.2 и правый край печатной платы, где распаяны двенадцать светодиодов. Также отметим наличие колодок подключения светодиодных лент.

ASUS ROG STRIX X470-I GAMING

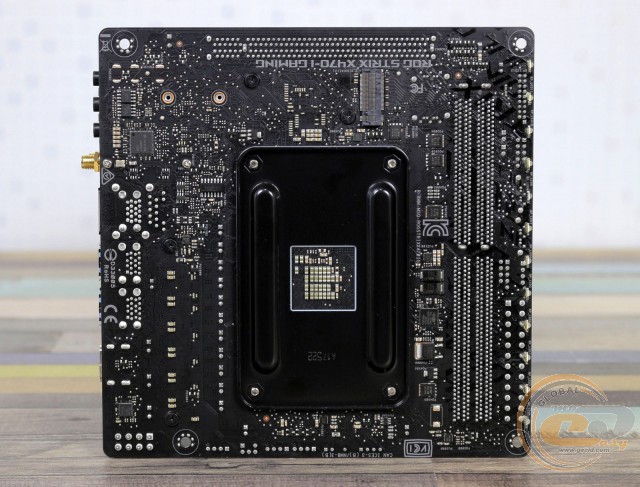

На обратной стороне печатной платы, помимо опорной пластины процессорного разъема, находится второй слот M.2 Socket 3 и ряд элементов подсистемы питания процесса, поэтому при монтаже платы в корпус рекомендуем соблюдать повышенную осторожность.

ASUS ROG STRIX X470-I GAMING

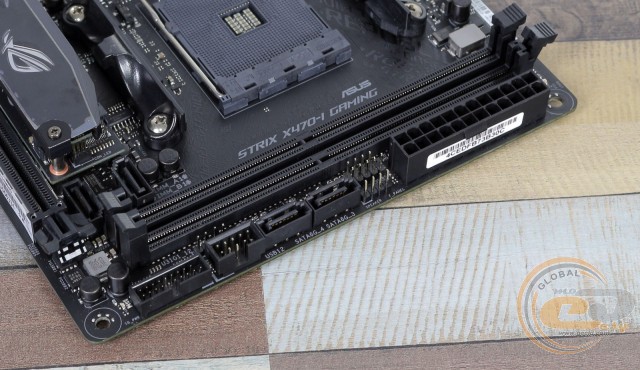

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся следующие элементы: джампер сброса CMOS, разъем подключения температурного датчика, колодка подключения фронтальной панели и две колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их шесть: четыре внешних и два внутренних. Также не стоит забывать о двух высокоскоростных USB 3.1 Gen 2 на интерфейсной панели.

ASUS ROG STRIX X470-I GAMING

Возможности организации дисковой подсистемы представлены двумя упомянутыми выше интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), а также четырьмя портами SATA 6 Гбит/с. Отметим и несколько особенностей, связанных с организацией дисковой подсистемы:

  • при установленном процессоре AMD Ryzen 1-ого или 2-ого поколения, интерфейс M.2 на обратной стороне делит пропускную способность со слотом PCI Express 3.0 x16, поэтому в случае установки PCIe-накопителя для видеокарты останется только восемь линий;
  • в случае установки одного из процессоров AMD A / Athlon или AMD Ryzen с графикой Radeon Vega, интерфейс M.2 на обратной стороне будет отключен;
  • при установленном процессоре AMD A / AMD Athlon интерфейс M.2 на лицевой стороне поддерживает установку только SATA-накопителей.

ASUS ROG STRIX X470-I GAMING

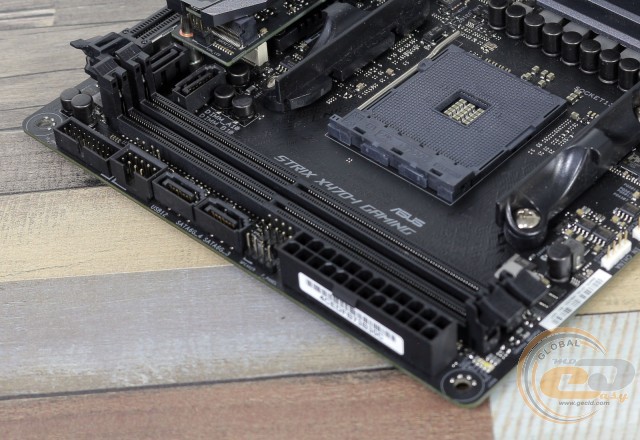

Системная плата ROG STRIX X470-I GAMING оснащена только двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3600 МГц (AMD Ryzen 2-ого поколения), DDR4-3400 МГц (AMD Ryzen/AMD Ryzen с графикой Radeon Vega) или DDR4-2400 МГц (AMD A/Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG STRIX X470-I GAMING

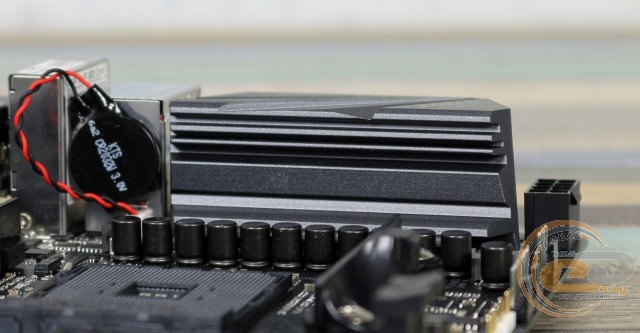

Помимо упомянутого ранее чипсетного радиатора, система охлаждения рассматриваемой платы включает в себя радиатор на элементах подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43,2°C (при разгоне – 44,8°C);
  • радиатор охлаждения элементов подсистемы питания – 51,2°C (при разгоне − 53,5°C);
  • дроссели подсистемы питания – 54,6°C (при разгоне − 59,1°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX X470-I GAMING

ASUS ROG STRIX X470-I GAMING

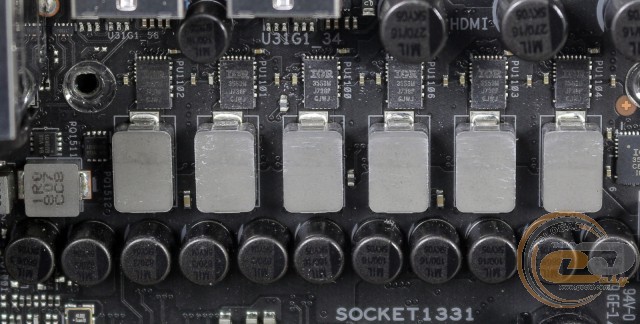

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и микросхемы IR3553M.

ASUS ROG STRIX X470-I GAMING

По традиции для формата Mini-ITX возможности расширения функциональности материнской платы ROG STRIX X470-I GAMING представлены только одним слотом PCI Express 3.0 x16 с усиленной конструкцией для поддержки массивных видеокарт.
