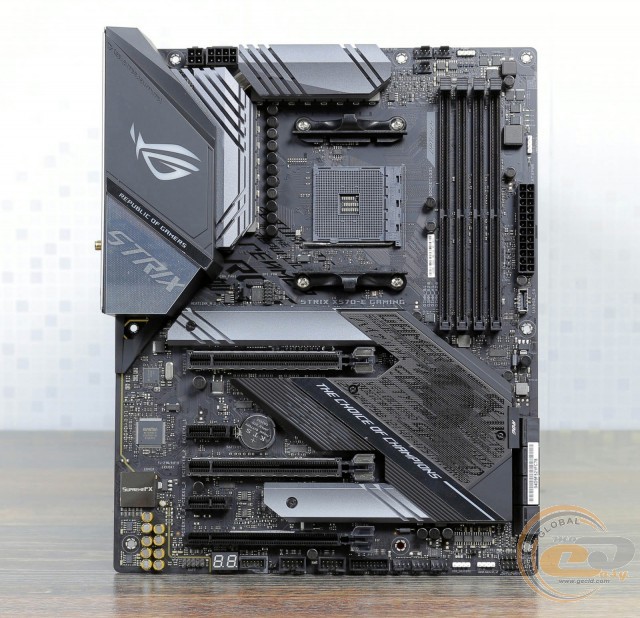

ASUS ROG STRIX X570-E GAMING

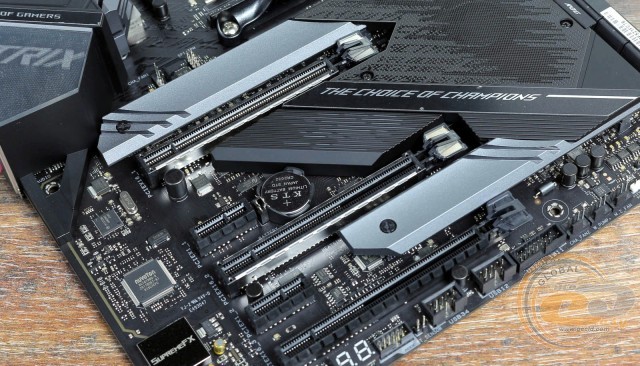

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая обеспечивает мониторинг.

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

Для поддержки сетевых соединений служат LAN-контроллеры Intel WGI211-AT (1000 Мбит/с) и Realtek RTL8125-CG (2500 Мбит/с). Приоритизация трафика выполняется на базе фирменной утилиты GameFirst V.

ASUS ROG STRIX X570-E GAMING

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также в наличии усилители TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

ASUS ROG STRIX X570-E GAMING

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 2 x RJ45;
  • 1 х USB 3.2 Gen 2 Type-C;
  • 7 х USB 3.2 Gen 2 Type-A;
  • 5 x аудиопортов;
  • 1 х оптический S/PDIF Out.

Интерфейсная панель выгодно отличается восемью портами USB, удобным подключением многоканальной акустики, двумя видеовыходами и модулем беспроводных интерфейсов Intel Wi-Fi 6 AX200 (802.11ax Wi-Fi + Bluetooth 5.0), а также удобным обновлением прошивки BIOS.

ASUS ROG STRIX X570-E GAMING

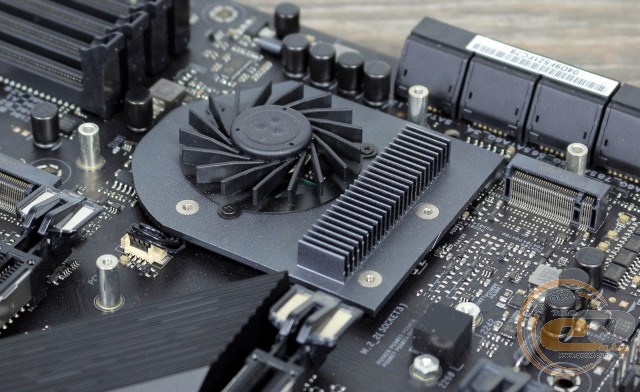

ASUS ROG STRIX X570-E GAMING предлагает широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, два предназначены для подключения водоблока СВО, еще два используются для системных вертушек и один предназначен для вентилятора M.2.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS ROG STRIX X570-E GAMING

Воспользовавшись функцией автоматического разгона BIOS, мы увеличили частоту процессора AMD Ryzen 9 3900X до 4100 МГц при напряжении 1,216 В. При прохождении стресс-теста его температура не превышала 86°С при критическом значении 95°С, поэтому троттлинга не было.

ASUS ROG STRIX X570-E GAMING

Для ручного разгона мы повысили множитель до «42», а напряжение установили на уровне 1,24 В. В итоге частота процессора возросла до 4200 МГц при напряжении в 1,224 В. Максимальная температура поднялась до 89°С, но опять без троттлинга во время стресс-теста.

ASUS ROG STRIX X570-E GAMING

Модули оперативной памяти в процессе тестирования работали на частоте DDR4-3200 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX X570-E GAMING использовалось следующее оборудование:

Процессоры

AMD Ryzen 9 3900X (Socket AM4, 12/24 х 3,8 – 4,6 ГГц)

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 OC Edition

Накопитель

PATRIOT P200 1TB P200S1TB25

Блок питания

be quiet! PURE POWER 11 700W

Монитор

Philips Brilliance 240P4QPYNS

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

ASUS ROG STRIX X570-E GAMING

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.12

Отлично

Уровень шума, дБ (А)

-94.8

Очень хорошо

Динамический диапазон, дБ (А)

94.7

Очень хорошо

Гармонические искажения, %

0.00199

Отлично

Гармонические искажения + шум, дБ(A)

-85.7

Хорошо

Интермодуляционные искажения + шум, %

0.00706

Отлично

Взаимопроникновение каналов, дБ

-92.3

Отлично

Интермодуляции на 10 кГц, %

0.00643

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.12

Отлично

Уровень шума, дБ (А)

-110.4

Отлично

Динамический диапазон, дБ (А)

114.2

Отлично

Гармонические искажения, %

0.00192

Отлично

Гармонические искажения + шум, дБ(A)

-89.6

Хорошо

Интермодуляционные искажения + шум, %

0.00448

Отлично

Взаимопроникновение каналов, дБ

-94.0

Отлично

Интермодуляции на 10 кГц, %

0.00309

Отлично

Общая оценка



Очень хорошо

Звуковую подсистему топовых моделей ROG STRIX можно смело отнести к одним из лучших в сегменте. Ее возможностей более чем достаточно для повседневной эксплуатации, а также для комфортного просмотра видео и прослушивания музыки в хороших наушниках.

Итоги

ASUS ROG STRIX X570-E GAMING

Материнская плата ASUS ROG STRIX X570-E GAMING является ATX-флагманом линейки ROG STRIX на чипсете AMD X570. В ее арсенале вы найдете практически все необходимое для комфортного использования современной игровой системы высокого уровня. Она предлагает два интерфейса M.2 Socket 3, один внутренний и восемь внешних высокоскоростных портов USB 3.2 Gen 2, отличную звуковую подсистему и расширенный комплект поставки. Особенно радуют сетевые возможности. Они заключаются в поддержке беспроводных интерфейсов Wi-Fi 6 (802.11ax) и Bluetooth 5.0, а также в наличии двух LAN-контроллеров с пропускной способностью 1000 и 2500 Мбит/с. Не обошлось и без возможности приоритизации сетевого трафика.

Также не стоит забывать о таких приятных мелочах, как отличный дизайн, радиаторы охлаждения M.2-накопителей, LED-подсветка, несколько разъемов подключения светодиодных лент и усиленные слоты для установки видеокарт.

Среди особенностей выделим лишь высокую стоимость. Хотя она полностью оправданна отличным оснащением. В итоге ROG STRIX X570-E GAMING выглядит очень достойным претендентом на роль бескомпромиссной основы для сборки игровой системы.

Достоинства:

  • надежная усиленная цифровая подсистема питания;
  • наличие подсветки ASUS AURA Sync;
  • приятный дизайн;
  • поддержка беспроводных интерфейсов Wi-Fi 6 (802.11ax) и Bluetooth 5.0;
  • поддержка портов USB 3.2 Gen 2 Type-A и Type-C;
  • богатые возможности по организации дисковой подсистемы;
  • два сетевых контроллера;
  • хороший комплект поставки;
  • качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • высокая стоимость.

gamers

Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
