Обзор материнской платы ASUS ROG Strix X570-I Gaming: топ для компактных систем

Одной из особенностей флагманского чипсета AMD X570 стало возросшее с 6 до 15 Вт тепловыделение. Это повлекло за собой необходимость установки активного охлаждения на чипсет, что не вызывает у производителей особых трудностей в случае с полноразмерными материнскими платами. Если же речь идет о Mini-ITX, особенно о флагманских моделях с богатым оснащением, то тут инженерам приходится придумывать интересные выходы из сложившейся ситуации.

ASUS ROG Strix X570-I Gaming

Одним из ярких тому примеров является флагманская материнская плата ASUS ROG Strix X570-I Gaming. Инженерам пришлось проявить всю свою смекалку, дабы уместить на компактной печатной плате столь внушительное оснащение. Давайте же познакомимся с этим флагманом поближе и по традиции начнем с подробных ТТХ.

Спецификация

Модель

ASUS ROG Strix X570-I Gaming

Чипсет

AMD X570

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

3-е и 2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4800 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen), DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega)

Слоты расширения

1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen с графикой Radeon Vega)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Wi-Fi

802.11 a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200, 2,4 / 5 ГГц, до 2,4 Гбит/с)

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Активное охлаждение чипсета

Активное охлаждение элементов подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1

3 х USB 3.2 Gen 2 Type-A

1 х USB 3.2 Gen 2 Type-C

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 2.0

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG Strix X570-I Gaming ASUS ROG Strix X570-I Gaming

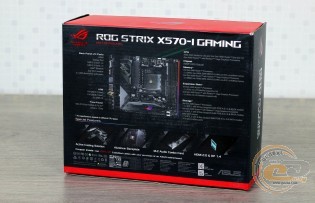

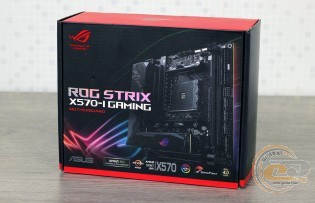

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG Strix. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей.

ASUS ROG Strix X570-I Gaming

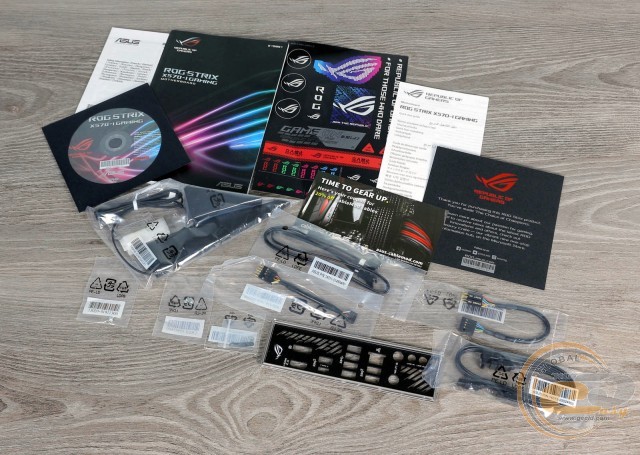

Комплект поставки полностью соответствует высокому уровню платы. Помимо привычного диска с ПО и набора бумажной документации, в коробке мы обнаружили:

  • два кабеля SATA;
  • крепежные винты для крепления накопителей M.2;
  • кронштейн для накопителя M.2;
  • заглушку интерфейсной панели;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG Strix X570-I Gaming

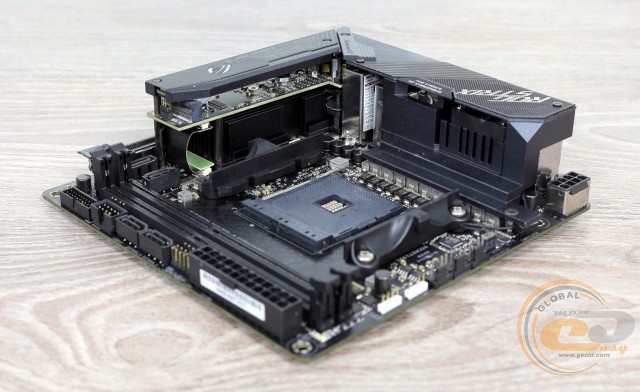

В основе ASUS ROG Strix X570-I Gaming используется печатная плата черного цвета формата Mini-ITX (170 x 170 мм). Аналогичный цвет преобладает и в оформлении, а небольшое разнообразие вносят темно-серые радиаторы. В целом дизайн получился строгим и стильным – он наверняка понравится большинству пользователей.

Из интересных особенностей в глаза сразу бросается пара внушительных и оригинальных конструкций в области интерфейсной панели и в нижней части печатной платы.

Первая представляет собой достаточно массивный радиатор с небольшим вентилятором. На охлаждении блока VRM производитель явно не экономил.

ASUS ROG Strix X570-I Gaming

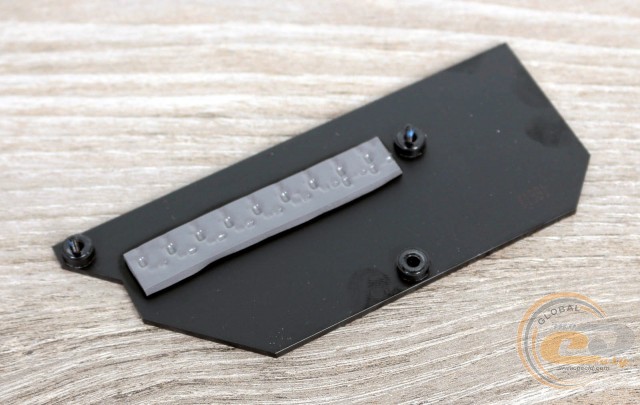

Для большей надежности радиатор фиксируется пластиной жесткости на обратной стороне печатной платы, которая по совместительству отводит тепло от расположенных там элементов подсистемы питания.

ASUS ROG Strix X570-I Gaming

Еще более интересно выглядит система охлаждения чипсета. Она также включает в себя радиатор с оребрением, дополненный тепловой трубкой. Для активного охлаждения используется небольшой вентилятор. Номинальная долговечность его подшипника составляет 60 000 часов (почти 7 лет непрерывной работы).

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 45°C;
  • радиатор охлаждения элементов подсистемы питания – 40°C (при разгоне − 42°C);
  • элементы подсистемы питания в верхней части платы – 41°C (при разгоне − 42°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG Strix X570-I Gaming

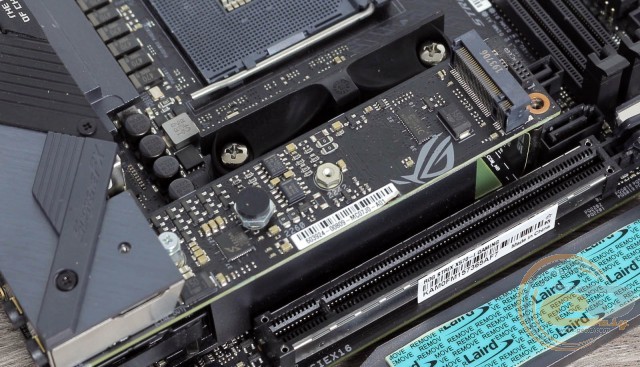

В связи с недостатком свободного пространства, упомянутая выше конструкция одновременно является еще и звуковой подсистемой и одним из двух интерфейсов M.2 с массивным радиатором сверху. Он призван отводить тепло от накопителя, чтобы избежать его троттлинга и снижения скорости работы.

ASUS ROG Strix X570-I Gaming

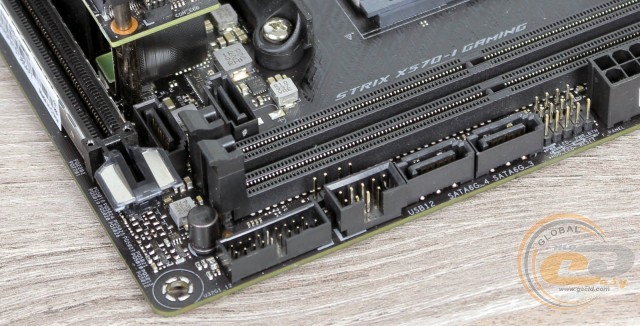

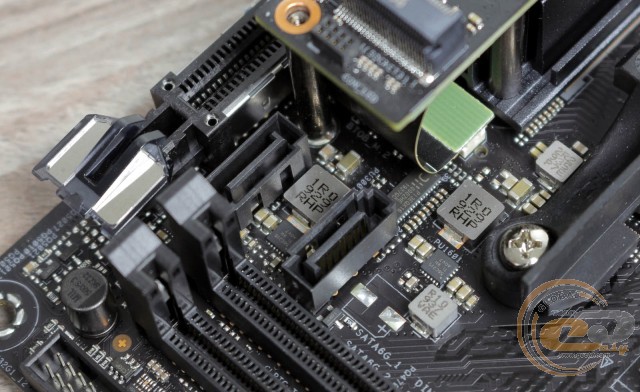

В процессе сборки и тестирования претензия возникла лишь к расположению двух портов SATA между DIMM-слотами и PCI Express x16. К ним сложно добраться после установки габаритного кулера, видеокарты и модулей памяти.

ASUS ROG Strix X570-I Gaming

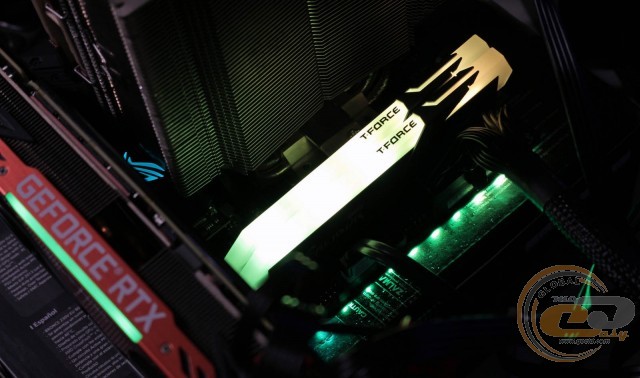

LED-подсветкой оснащен только радиатор охлаждения накопителя M.2 и правый край печатной платы, где распаяны двенадцать светодиодов. Также есть колодки подключения светодиодных лент.

ASUS ROG Strix X570-I Gaming

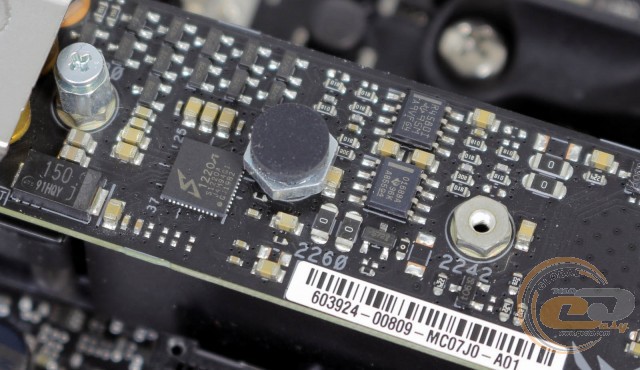

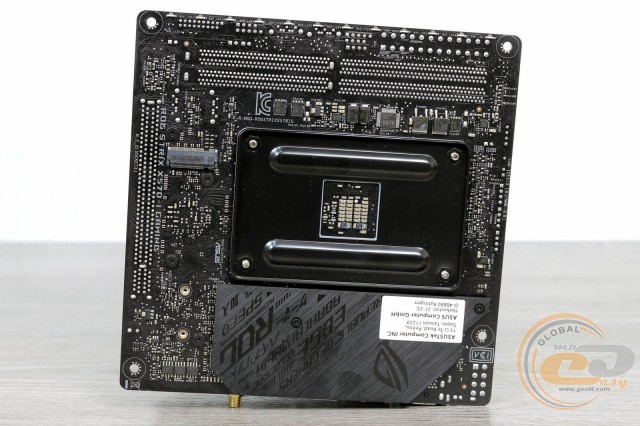

На обратной стороне печатной платы в глаза сразу бросаются опорные пластины под разъемом процессора и подсистемой его питания. А еще здесь приютился второй слот M.2 и ряд других микросхем, поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

ASUS ROG Strix X570-I Gaming

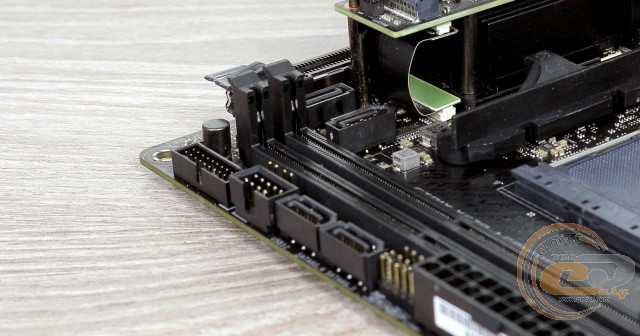

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся: джампер сброса CMOS, разъем подключения температурного датчика, колодка подключения фронтальной панели и две колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0 и шести USB 3.2 Gen 1 (четырех внешних и двух внутренних). А еще есть четыре высокоскоростных USB 3.2 Gen 2 на интерфейсной панели, один из которых выполнен в формате USB Type-C.

ASUS ROG Strix X570-I Gaming

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с.

ASUS ROG Strix X570-I Gaming

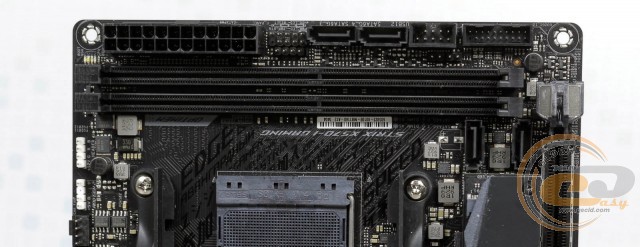

Системная плата ASUS ROG Strix X570-I Gaming оснащена только двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Максимальная частота планок не должна превышать 4800 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen) и DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

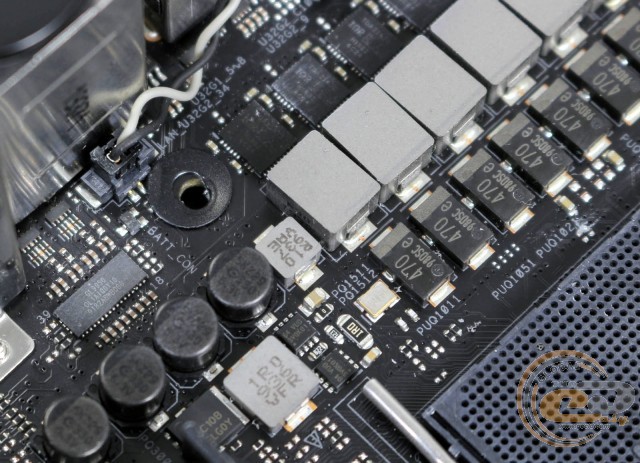

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются микросхемы от International Rectifier, ферритовые дроссели и тантал-полимерные конденсаторы.

ASUS ROG Strix X570-I Gaming

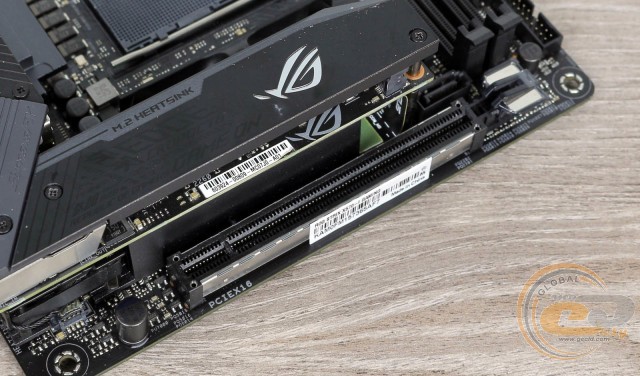

Возможности расширения функциональности материнской платы ASUS ROG Strix X570-I Gaming традиционно для Mini-ITX представлены только одним слотом PCI Express 4.0 x16.

ASUS ROG Strix X570-I Gaming

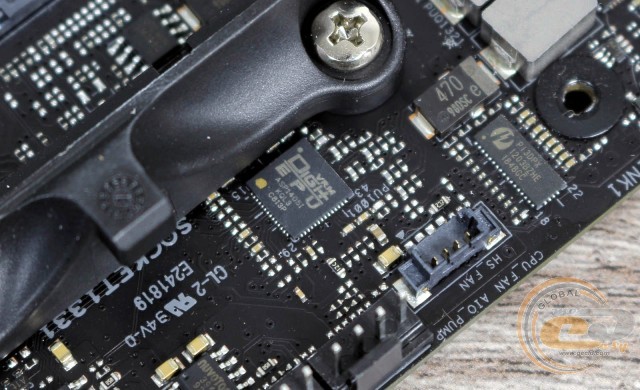

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая управляет работой вентиляторов и обеспечивает мониторинг.

ASUS ROG Strix X570-I Gaming

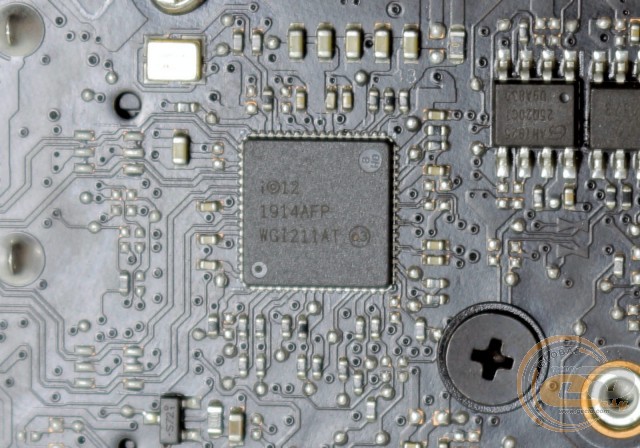

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

ASUS ROG Strix X570-I Gaming

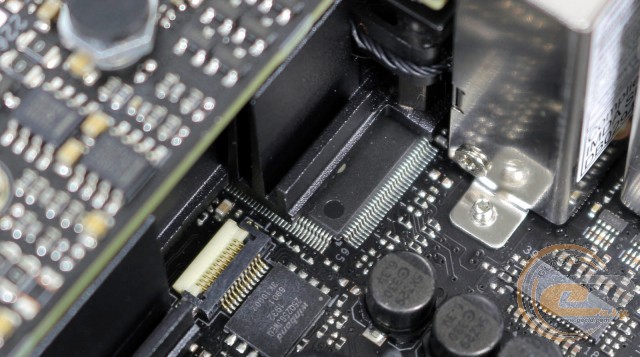

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.
