Обзор материнской платы ASUS ROG STRIX X670E-F GAMING WIFI: дешевле «топов», но ничем не хуже

18-01-2023

Socket AM4, как хорош бы он ни был, просто не мог идти в ногу с быстрым развитием технологий. Хотя архитектура разъемов PGA некоторое время еще работала, для AMD пришло время перейти на LGA. Это дает много преимуществ, наиболее полезным из них является повышенная плотность контактов, что позволяет использовать больше функций и оптимизировать производительность на платформе AM5.

В частности, на свет появилось четыре набора системной логики для новой платформы AM5. Более доступны AMD B650E и B650, а также топовые AMD X670E и X670. Сравнивая последние, можно отметить, что преимуществом набора системной логики для экстремального оверклокинга AMD X670E есть наличие поддержки PCI Express 5.0 для слотов расширения и накопителей, тогда как AMD X670 не может похвалиться поддержкою последней версии интерфейса у слота PCIEx16.

Нами уже был протестирован один из топовых вариантов материнских плат от ASUS в лице ASUS ROG CROSSHAIR X670E HERO. С обзором этой платы можно ознакомиться по этой ссылке. Теперь пришло время для тестирования следующего решения на этом чипсете - ASUS ROG STRIX X670E-F GAMING WIFI.

Это еще один представитель топовой системной логики для оверклокеров и энтузиастов. Найти ее в продаже вы можете по цене ₴18536, или $458. Теперь давайте ознакомимся с ее характеристиками.

Спецификация

Модель

ASUS ROG STRIX X670E-F GAMING WIFI

Чипсет

AMD X670E

Процессорный разъем

Socket AM5

Поддерживаемые процессоры

AMD Ryzen 7000

Поддержка памяти

4 x DIMM-слоты с поддержкой максимум 128 ГБ памяти с частотой DDR5-6400+ МГц

Слоты расширения

1 x PCI Express 5.0 x16

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 3.0 x1

Дисковая подсистема

4 x SATA III (6 Гбит/с)

2 x M.2 (Key M) (M.2 2242 — 2280; PCI-E 5.0 x 4)

1 x M.2 (Key M) (M.2 2242 — 2280; PCI-E 4.0 x 4)

1 x M.2 (Key M) (M.2 2242 — 22110; PCI-E 4.0 x4)

Поддержка PCIe RAID 0, 1,10 и SATA RAID 0, 1,10

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Wi-Fi / Bluetooth

Wi-Fi 6E (2х2, поддерживает Wi-Fi 802.11ax при 2,4, 5 і 6 ГГц; Bluetooth 5.2)
AMD Wi-Fi 6E RZ616 (Model: MT7922A22M)

Звуковая подсистема

SupremeFX (7.1-канальный кодек Realtek ALC4080+ усилитель Savitech SV3H712 AMP)

Разъемы питания

1 х 24-контактный ATX

2 x 8-контактный ATX12V

Вентиляторы

2 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблоков СРО (4-контактный)

5 x разъемы подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей

Наружные порты I/O

1 x USB 3.2 Gen2x2 (1 x Type-C)

9 x USB 3.2 Gen2 (7 x Type-A, 2 x Type-C)

2 x USB 2.0

1 x DP Port

1 x HDMI

2 x коннекторы антенн WIFI

1 x RJ45

5 x позолоченные аудиопорты

1 x Optical S/PDIF out

1 х кнопка обновления BIOS

1 x кнопка сброса настроек CMOS

Внутренние порты I/O

4 x M.2 (Key M)

2 x USB 2.0 (поддерживает 4 USB 2.0)

1 x USB 3.2 Gen1 (поддерживает 2 USB 3.2 Gen1)

1 x USB 3.2 Gen2x2 (поддерживает USB Type C)

BIOS

256 Mб Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS ROG

Страница устройства

ASUS ROG STRIX X670E-F GAMING WIFI

Страница поддержки

ASUS ROG STRIX X670E-F GAMING WIFI (новые версии BIOS, драйверов и т.д.)

Упаковка и комплектация

Материнская плата ASUS ROG STRIX X670E-F GAMING WIFI поставляется в картонной упаковке с характерным для линейки ASUS ROG оформлением. На обороте коробки находится исчерпывающее описание ее ключевых особенностей и преимуществ.

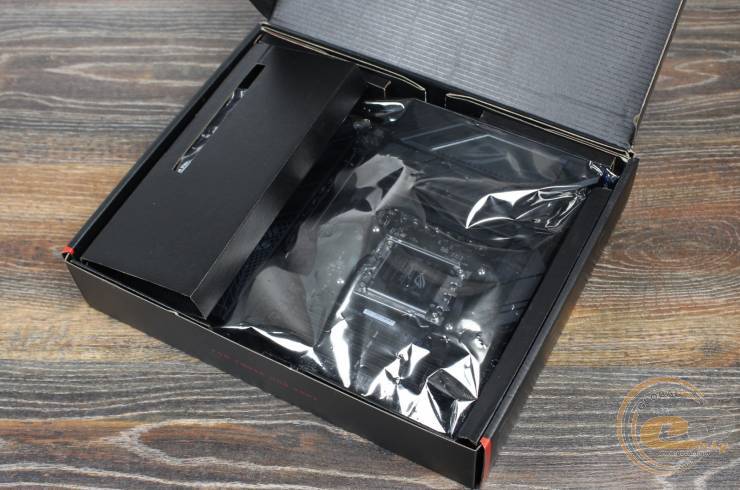

Внутри плата защищена при помощи дополнительных картонных вставок.

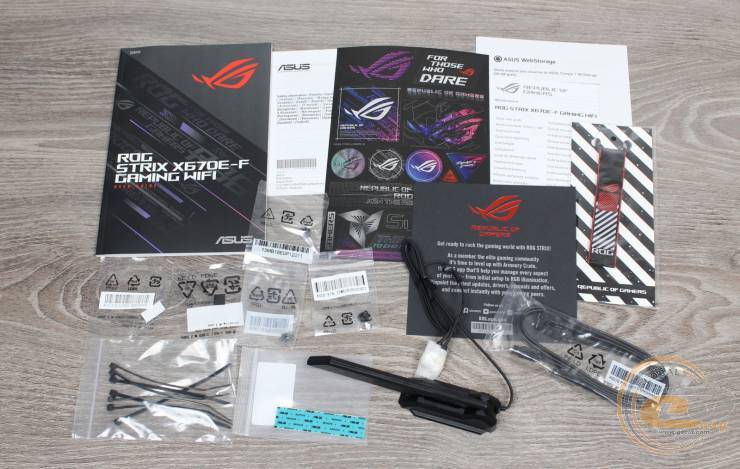

Комплектация устройства хорошая. Обладает всем необходимым. Вот что мы нашли в коробке:

  • два SATA-кабеля;
  • одну термопрокладку для M.2-накопителя;
  • антенну для Wi-Fi-модуля;
  • брелок;
  • набор наклеек;
  • набор стяжек;
  • руководство для пользователя.

Дизайн и особенности платы

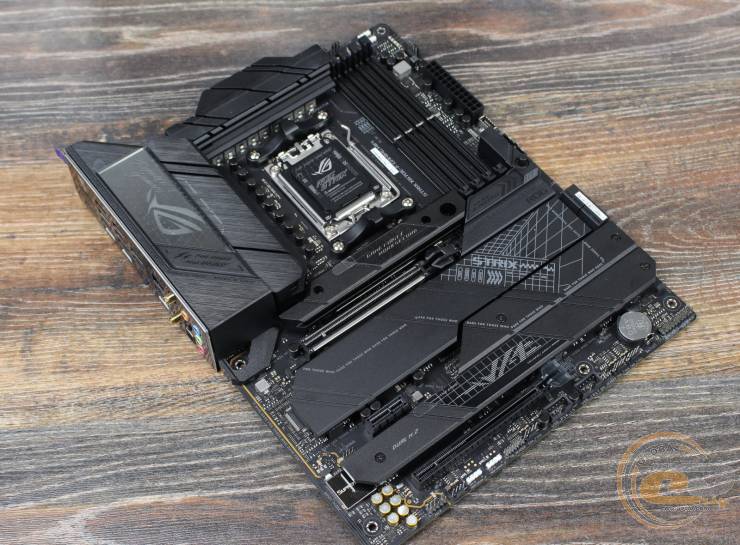

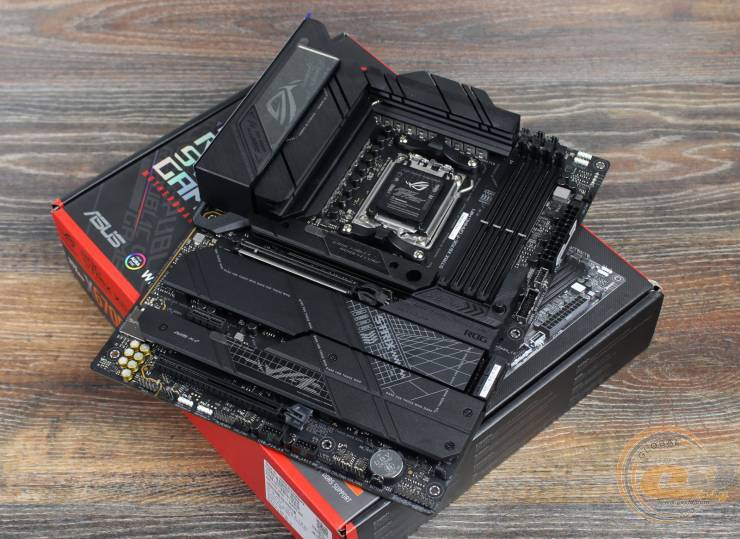

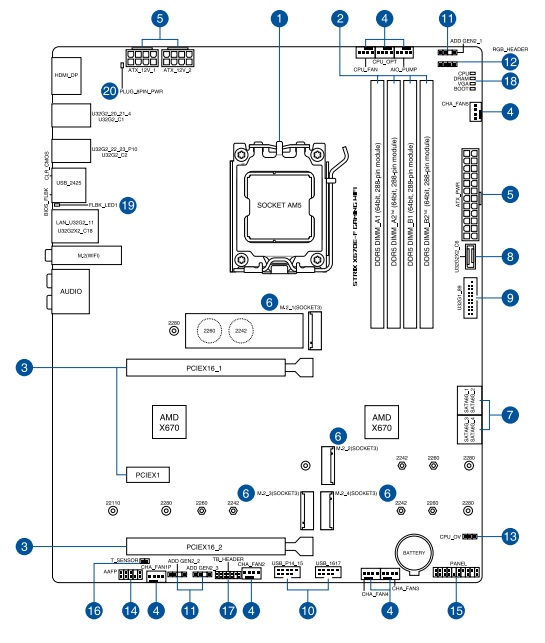

ASUS ROG STRIX X670E-F GAMING WIFI выполнен в черно-белых тонах с узорами в виде сетки. Из преимуществ отметим массивный пластиковый кожух и четыре слота для M.2-накопителей с радиаторами охлаждения.

Также укажем наличие кнопки для извлечения видеокарты у правого края платы.

О подсветке ASUS AURA тоже не забыли. Есть стилизованная надпись «REPUBLIC OF GAMERS» и эмблема ROG STRIX. Конечно, все это настраивается с помощью комплектного ПО Armoury Crate.

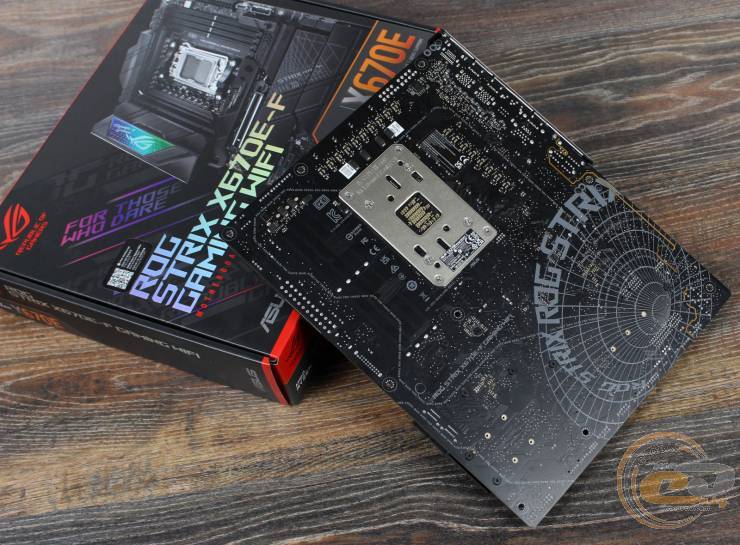

На обороте находится стандартная опорная пластина процессорного разъема, а также крепежные винты радиаторов охлаждения чипсета и подсистемы питания процессора. Также привлекает интересное дизайнерское решение – схема черной дыры с гравитационной сеткой и надписью «ROG STRIX», расположенной в правом нижнем углу платы.

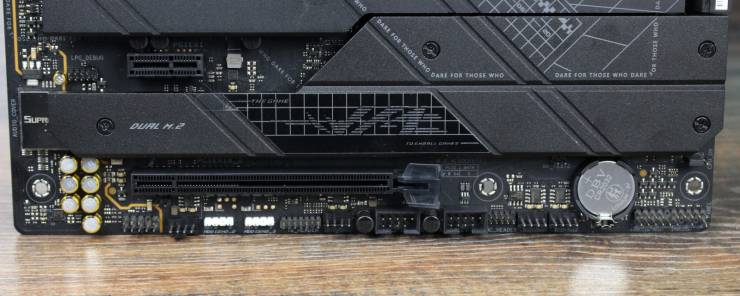

Теперь подробнее о передней панели ASUS ROG STRIX X670E-F GAMING WIFI. В нижней ее части расположились колодка подключения аудиоразъемов передней панели, разъем для термодатчика, два разъема для светодиодной ленты, а также колодка подключения кнопок и индикации фронтальной панели.

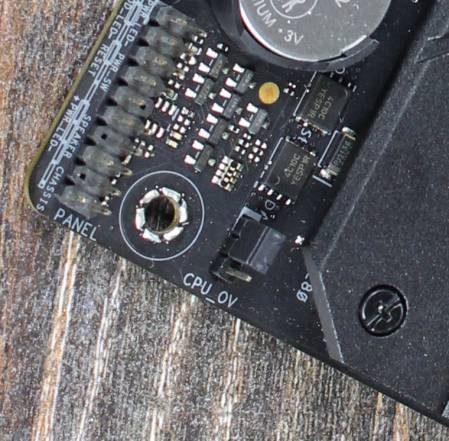

Также обратим ваше внимание на находящийся над ней переключатель «CPU_OV». Он позволяет установить высшее напряжение на центральный процессор для гибкой системы разгона или использовать настройки напряжения по умолчанию.

Здесь же находятся две колодки для активации четырех портов USB 2.0 и одного разъема Thunderbolt.

Ряд полезных элементов есть и по правому краю платы. Здесь разпаяны два вертикальных разъема: один для подключения пары портов USB 3.2 Gen 1 и один разъем для USB 3.2 Gen 2x2. Также здесь еще пара колодок RGB-подсветки и диагностические индикаторы.

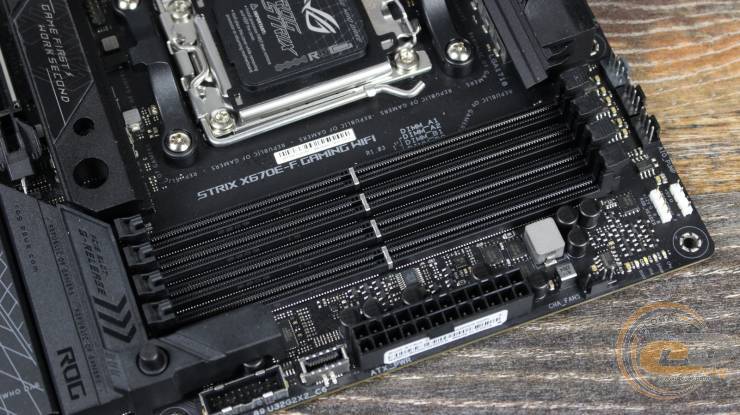

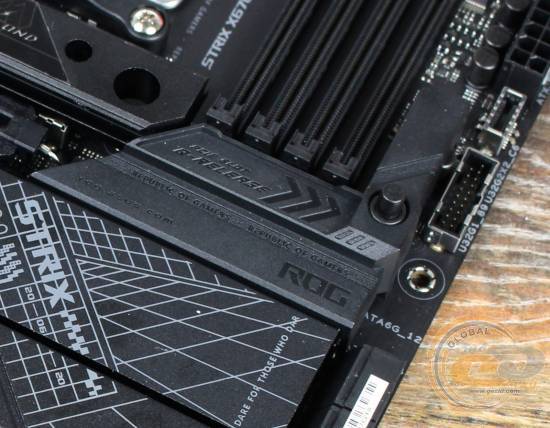

Рядом расположены четыре DIMM-слота для установки модулей оперативной памяти стандарта DDR5. Для удобства монтажа фиксаторы имеются только с одной стороны. Поддерживаются модули с частотой до 6400 МГц, а максимальный общий объем может составлять 128 ГБ. Также имеется поддержка профилей разгона памяти AMD EXPO.

Для расширения функциональности ASUS ROG STRIX X670E-F GAMING WIFI имеется три слота:

1. PCI Express 5.0x16;

2. PCI Express 4.0 x16(x4);

3. PCI Express 3.0 x1;

Усиленный и готовый предоставить 16 линий PCIe только верхний слот. Нижний слот сможет предложить только четыре линии PCIe. Поэтому извлечение видеокарты кнопкой реализовано только в верхнем слоте.

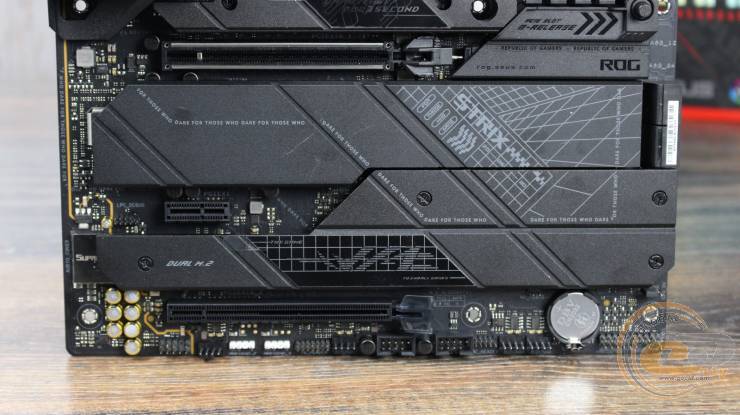

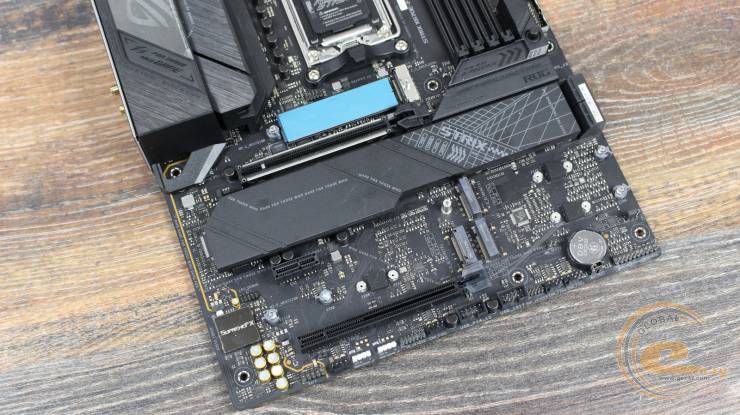

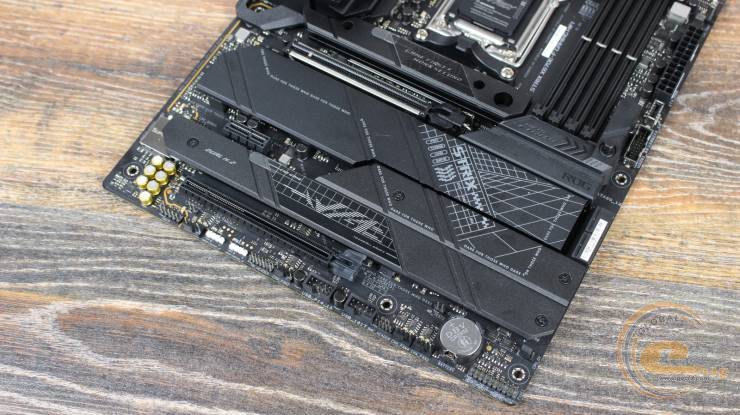

Что там у нас с размещением слотов для M.2-накопителей? Один такой расположится над верхним PCIe x16, а три других – у нижнего PCIe x4. Три из них поддерживают устройства формата M.2 от 2242 до 2280, а четвертый – M.2 от 2242 до 22110. Лучшим будет использование тех слотов, поддерживающих шину PCIe 5.0 x4. Однако, если ваш накопитель поддерживает только PCIe 4.0 - выбирайте тот слот, который вам нравится. Разницы вы не почувствуете.

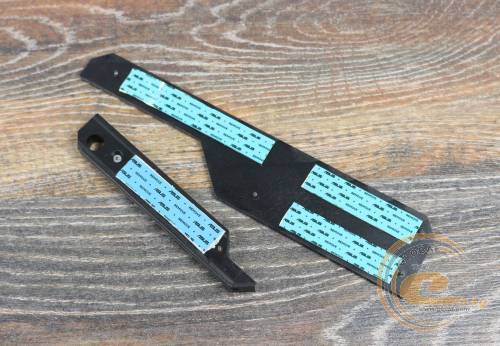

Для охлаждения накопителей используются отдельные радиаторы с термопрокладками, которые крепятся с помощью винтов с лицевой стороны.

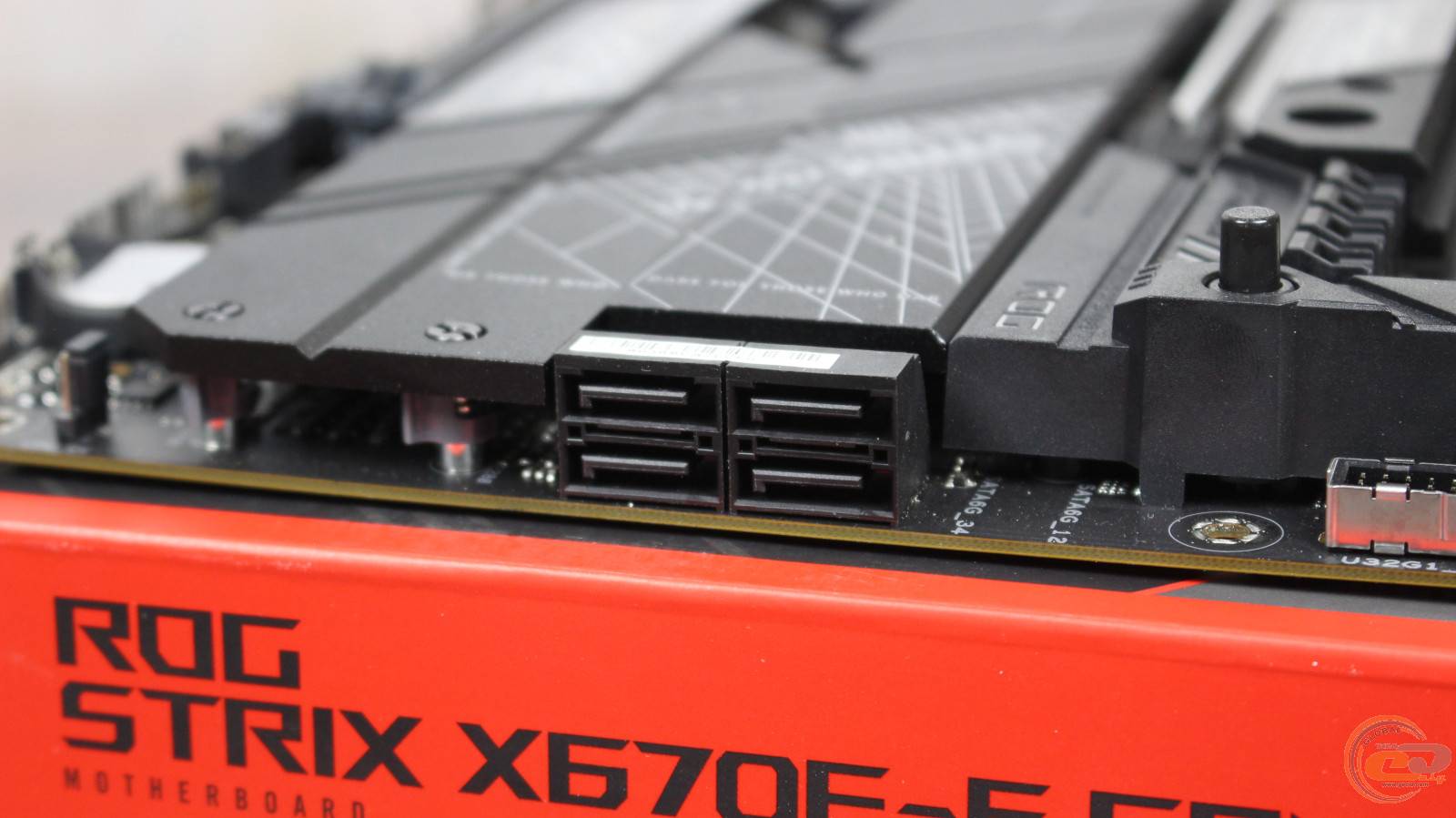

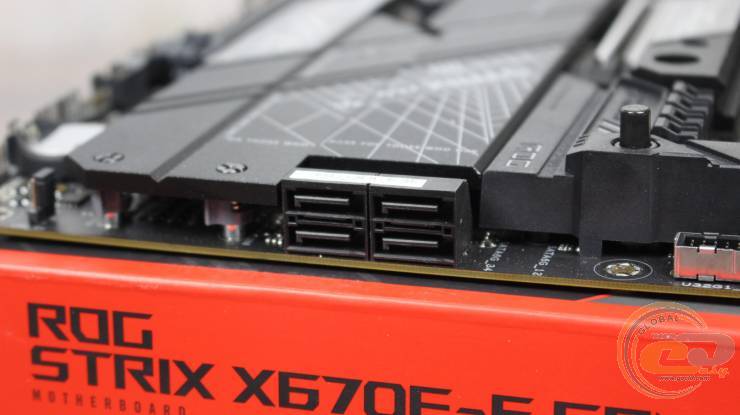

Дисковую подсистему можно дополнить с помощью четырех разъемов SATA 6 Гбит/с с горизонтальным расположением, благодаря чему все они будут доступны даже при использовании очень габаритной видеокарты.

Система охлаждения ASUS ROG STRIX X670E-F GAMING WIFI включает следующие элементы: радиатор на чипсете, радиаторы на M.2-накопителях и пару алюминиевых радиаторов на элементах подсистемы питания, соединенных тепловой трубкой.

Пора узнать температурные показатели платы. Во время тестирования 170-ваттного 32-поточного AMD Ryzen 9 7950X мы увидели следующие температурные показатели:

  • радиатор охлаждения чипсета – 42°C;
  • верхний радиатор охлаждения элементов подсистемы питания – 58°C;
  • боковой радиатор охлаждения элементов подсистемы питания – 55°C;
  • дроссели сверху – 62°C.

Можем заключить, что количества и размеров радиаторов вполне достаточно для эффективного охлаждения компонентов платы.

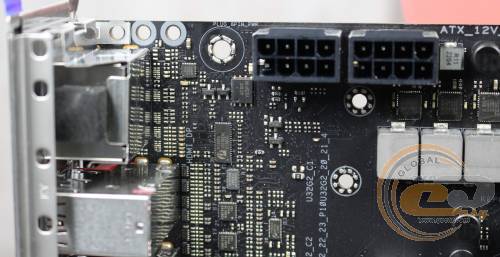

Питание процессора реализовано на базе двух 8-контактных разъемов ATX12V, что позволяет использовать даже топовые решения линейки AMD Ryzen 7000 без ограничений по энергопотреблению.

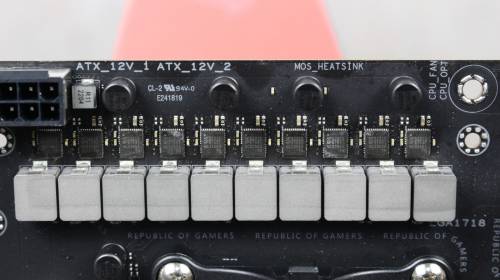

Осуществляется оно по 16+2-фазной спаренной схеме для вычислительных ядер и дополнительных узлов с показателем номинального тока до 90 А.

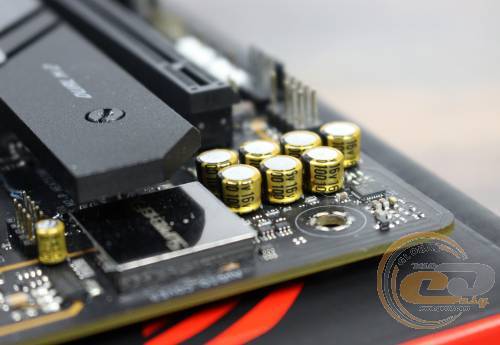

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей и микросхем MPS2215 (MP97691).

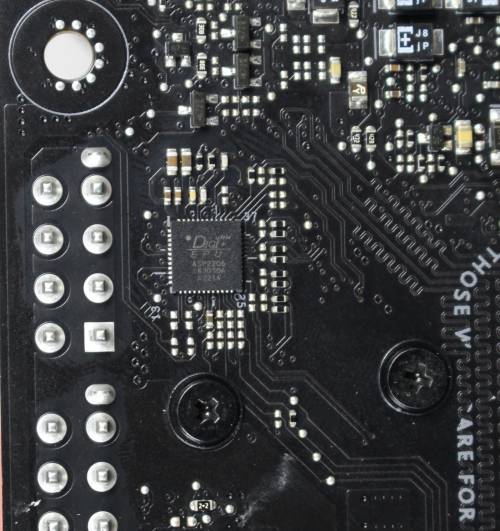

ШИМ-контроллером в схеме преобразователя выступает чип ASP2206.

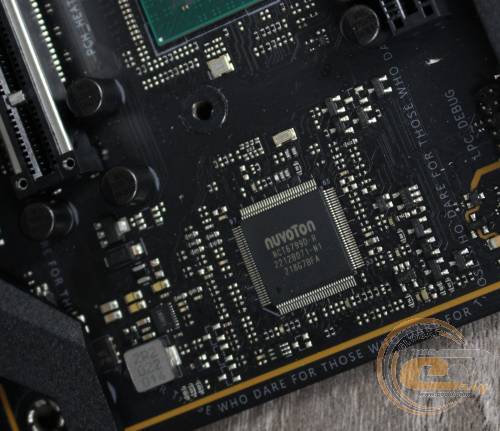

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6799D-R.

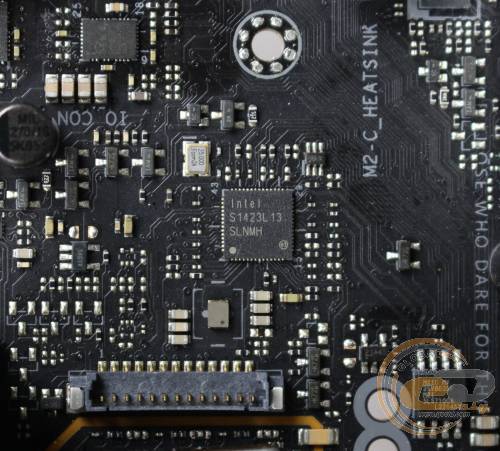

Поддержку сетевых соединений обеспечивает LAN-контроллер Intel I225-V (SLNMH), способный передавать информацию со скоростью до 2,5 Гбит/с. За работу WiFi и Bluetooth отвечает AMD Wi-Fi 6E RZ616 (Model: MT7922A22M) производства MediaTek.

Звуковая подсистема SupremeFX основана на HDA-кодеке Realtek ALC4080, сотрудничающем с усилителем Savitech SV3H712 AMP и аудиоконденсаторами. Кодек имеет десять каналов ЦАП, поддерживающих одновременное 7.1-канальное воспроизведение, а также два канала независимого выхода стерео (множественная потоковая передача).

Realtek ALC4080 также оснащен цифровым декодером прямого потока (DSD), позволяющим пользователям наслаждаться высококачественным потоковым контентом DSD и создавать свой собственный поток DSD с минимальными потерями качества через DA-конверторы.

Уровень шума: Front Audio SNR 120 дБ и Stereo Line-In SNR 110 дБ.

Главное новшество состоит в том, что этот кодек на материнской плате подключается через USB шину.

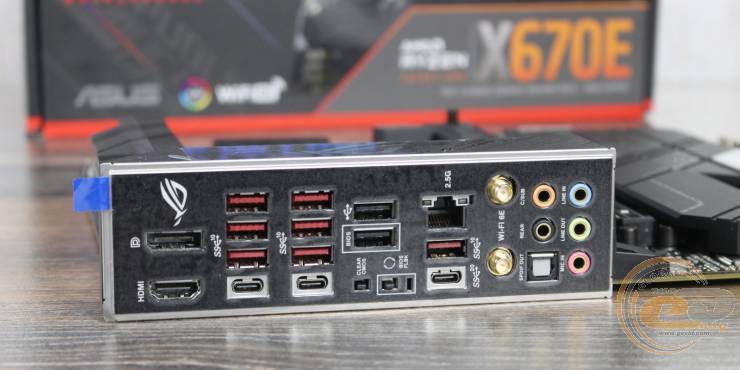

На интерфейсную панель ASUS ROG STRIX X670E-F GAMING WIFI выведены следующие порты и кнопки:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 9 x USB 3.2 Gen2 (7 x Type-A, 2 x Type-C);
  • 1 x кнопка сброса настроек CMOS;
  • 1х кнопка обновления BIOS;
  • 2 x USB 2.0;
  • 1 x USB 3.2 Gen2x2 (1 x Type-C);
  • 1 x RJ45;
  • 2х коннектора антенн Wi-Fi;
  • 1 x оптический S/PDIF выход;
  • 5 x позолоченные аудиопорты.

Производитель заявляет о поддержке современных беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.2. До этого в комплект поставки входит антенна.

Также следует немного рассказать о возможностях реализации активного охлаждения.

Плата имеет восемь 4-контактных разъемов, обозначенных цифрой «4», с поддержкой ШИМ-регулирования скорости. Два из них служат для системы охлаждения CPU, один предназначен для подключения насоса, а пять других – для корпусных вентиляторов.

UEFI BIOS

Материнская плата ASUS ROG STRIX X670E-F GAMING WIFI использует современный загрузчик на основе графического интерфейса UEFI, который позволяет производить настройки с помощью мыши. Функциональные возможности BIOS позволяют не только оптимально конфигурировать систему, настроить режимы работы каждого вентилятора, но и разгонять. Для мониторинга системной информации можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

Также есть возможность мониторинга системы и настройки непосредственно с ОС с помощью программы Armoury Crate.

Частоты процессора и памяти и возможности разгона

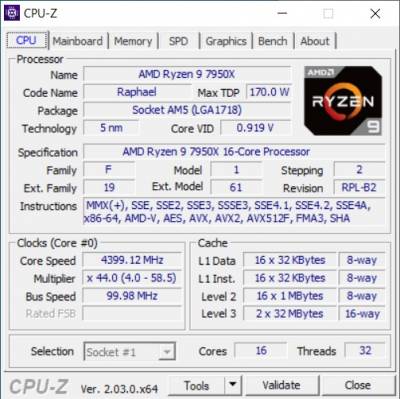

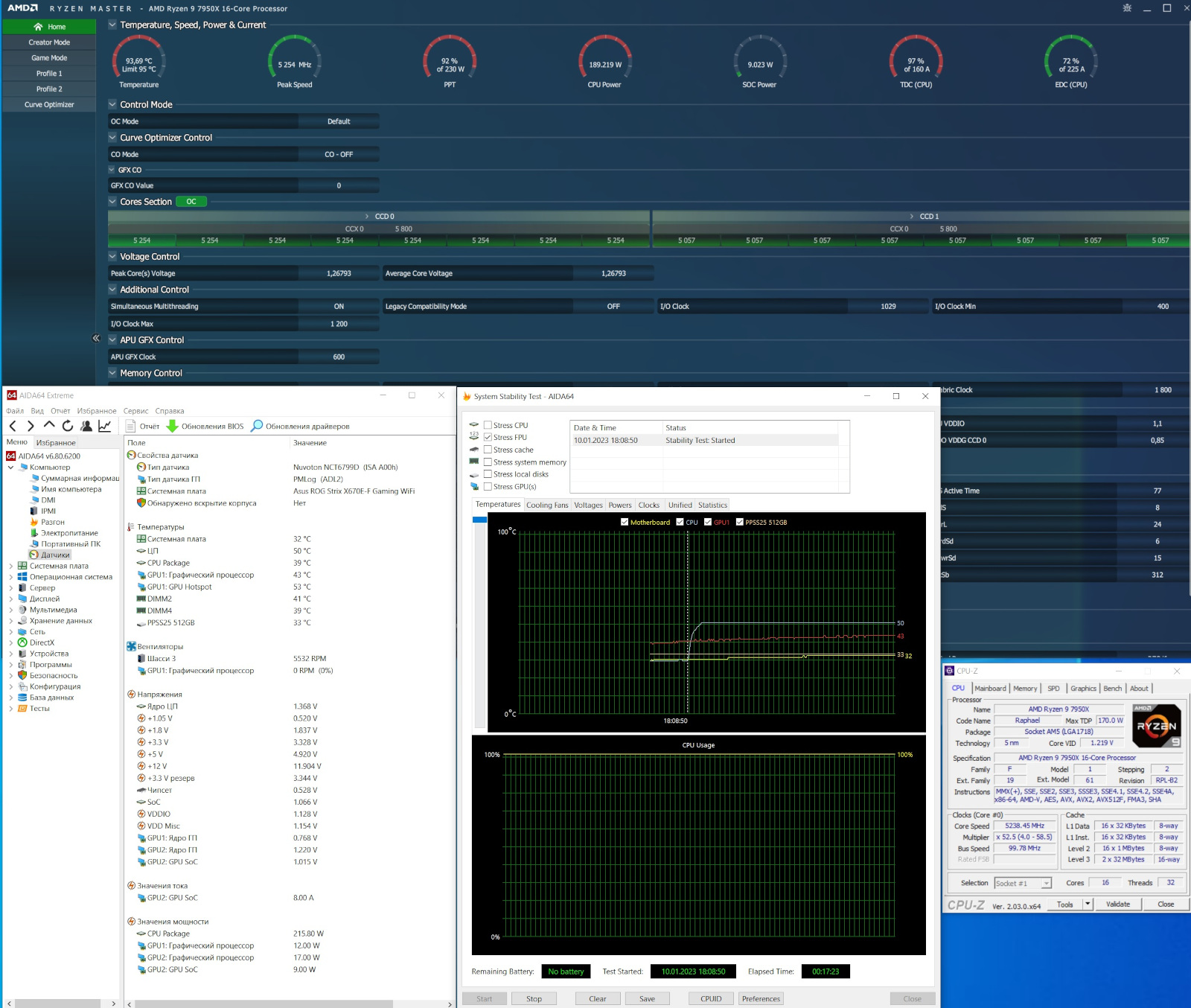

Минимальная частота тестового процессора AMD Ryzen 9 7950X, которую нам удалось зафиксировать, составила 4,4 ГГц.

При стресс-тесте CPU-Z Stress Test без разгона частота зафиксировалась на стабильных 5,3 ГГц для всех ядер при напряжении 1,250 В.

Более требовательный Stress FPU в той же AIDA64 уменьшил и частоту, и напряжение на процессоре – 5,2 ГГц при 1,22 В, троттлинга не было. Вся система при этом потребляла 320 Вт.

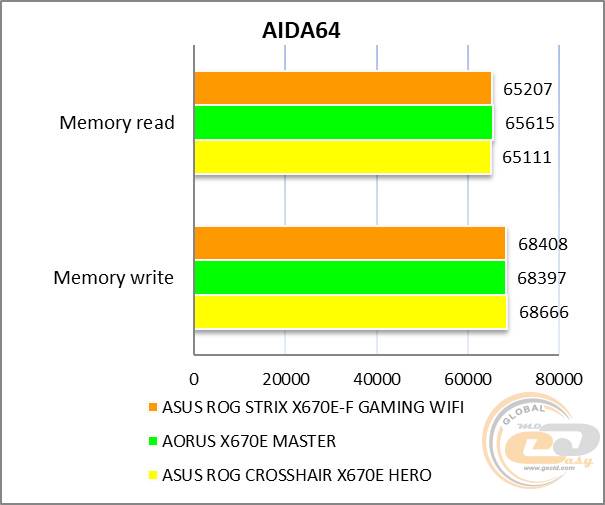

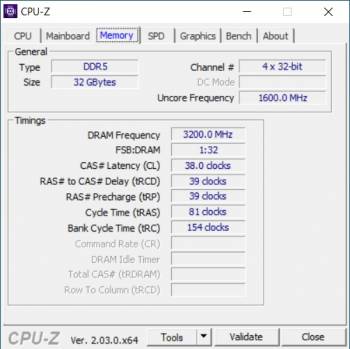

Модули оперативной памяти DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2 х 16 ГБ) при тестировании удалось запустить на частоте XMP-профиля DDR5-5200 МГц. В то же время другой комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) стабильно работал на частоте EXPO-профиля 6000 МГц.

Эти тесты были бы не полны без разгона. На этот раз мы использовали авторазгон AI Optimized в BIOS. Частота процессора увеличилась до 5,8 ГГц при напряжении 1,47 В.

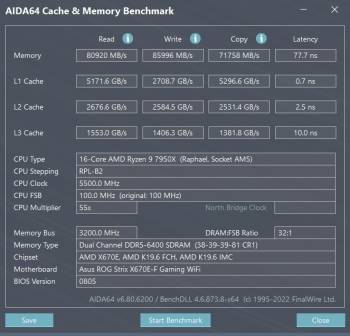

В то же время комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) запустился и стабильно работал на частоте 6200 МГц без смены таймингов и при 6400 МГц с увеличением последних до 38-39-39.

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX X670E-F GAMING WIFI использовалось следующее оборудование:

Процессор

AMD Ryzen 9 7950X (Socket AM5, 16 ядер / 32 потоки, 4,5 ГГц — 5,7 ГГц, 170 Вт)

Куллер

be quite! PURE LOOP 360 mm

Оперативная память

2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32

2 x 16 ГБ DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32

Видеокарта

PowerColor Radeon RX 6800 16GB GDDR6 Red Dragon

SSD

Apacer AP512GPPSS25, 512 GB

Блок питания

DeepCool PM800D, 800W

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

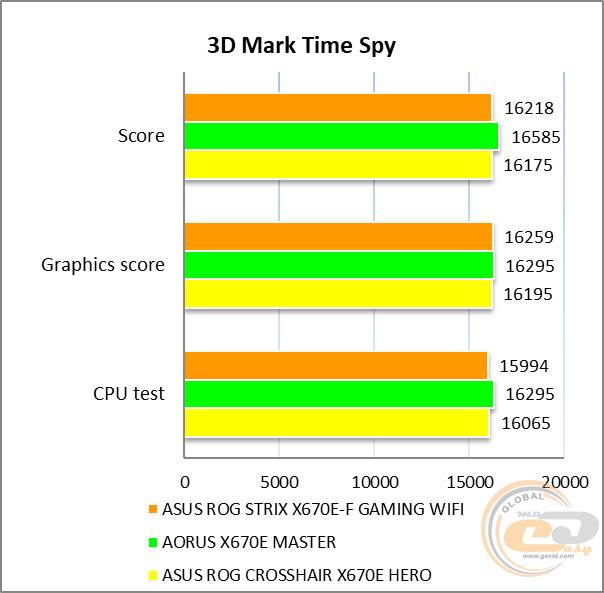

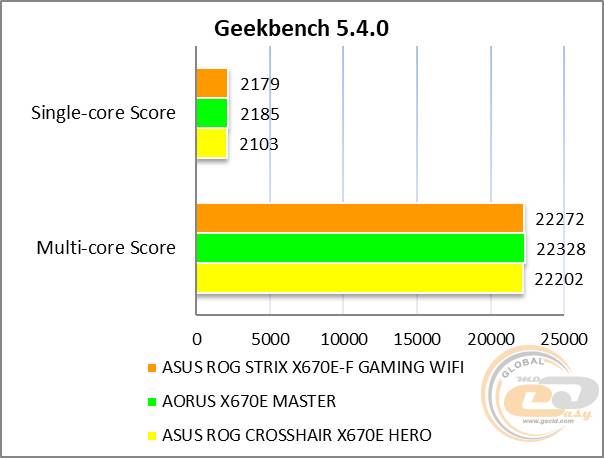

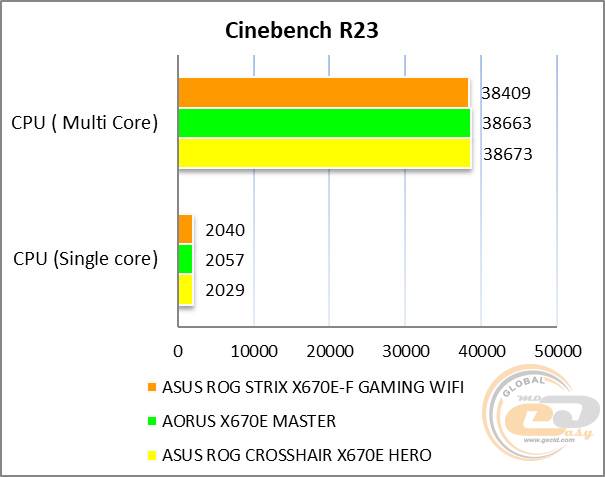

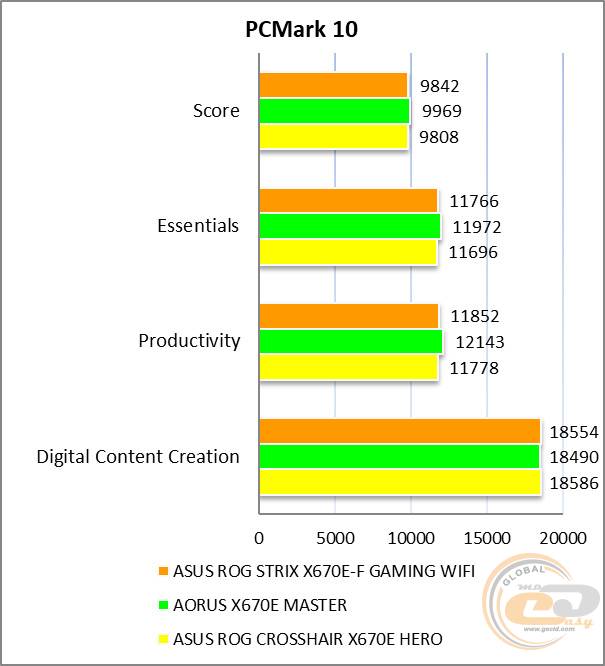

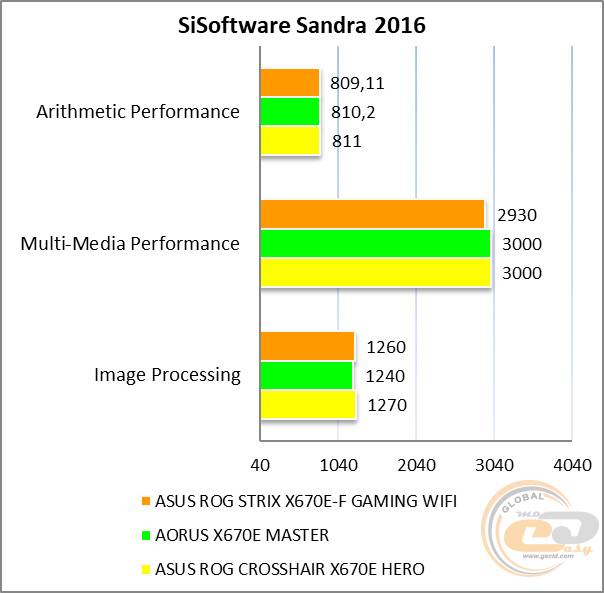

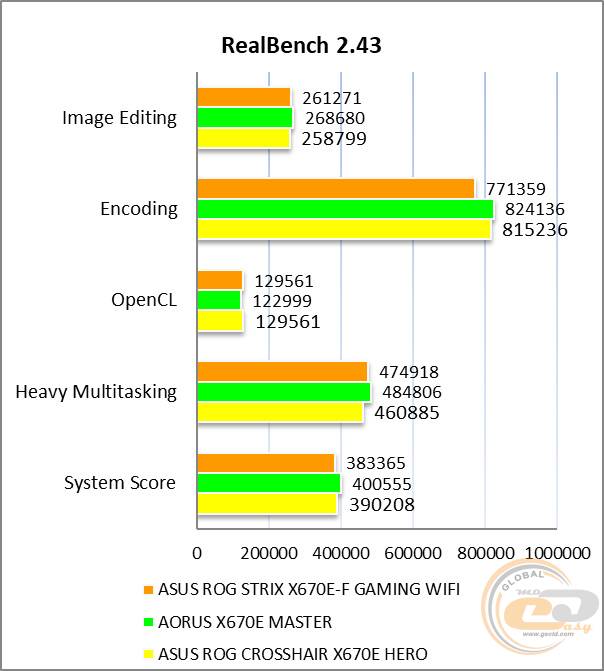

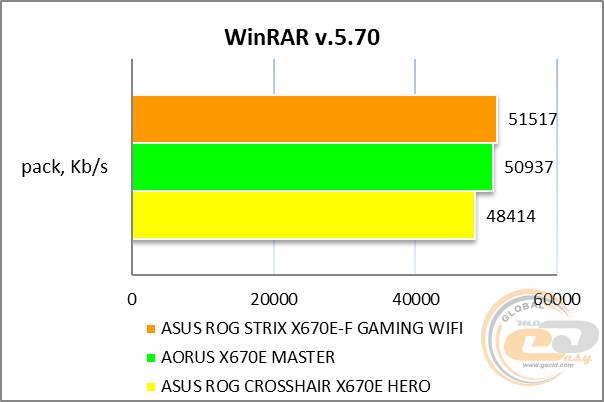

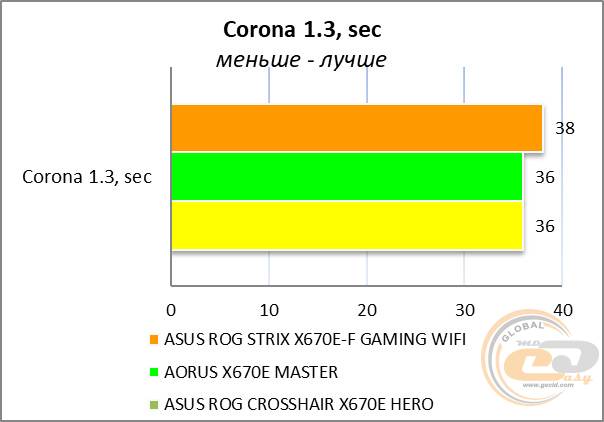

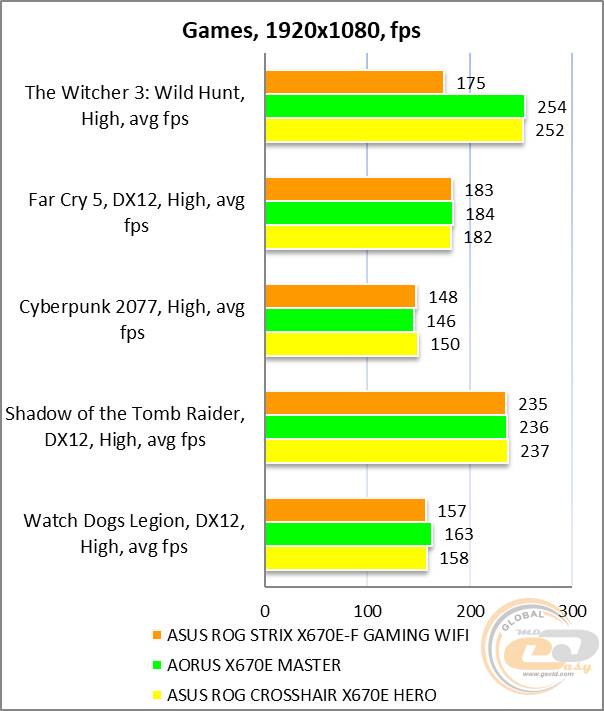

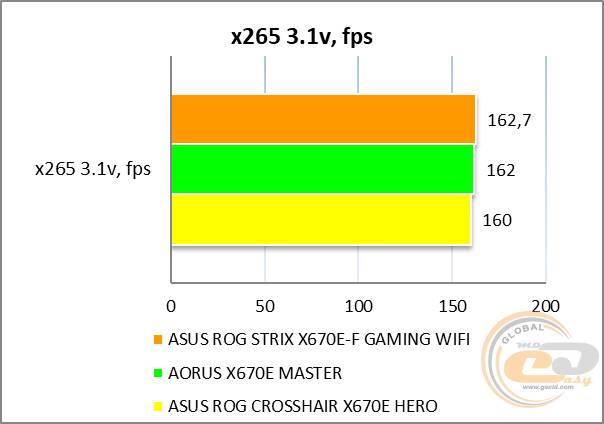

Система с материнской платой ASUS ROG STRIX X670E-F GAMING WIFI справилась со всеми проведёнными тестами, а топовый 16-ядерный AMD Ryzen 9 7950X все время работал стабильно. Отметим отличную работу СРО be quite! PURE LOOP 360 мм. Обратим ваше внимание на то, что тестирование этой платы в Witcher 3: Wild Hunt проводилось в новой версии с DirectX 12, а оппоненты в старой версии игры, поэтому данные так отличаются.

Итоги

ASUS ROG STRIX X670E-F GAMING WIFI

Материнская плата ASUS ROG STRIX X670E-F GAMING WIFI имеет все необходимое для комфортного ее использования в ближайшие несколько лет. Тем более, что Socket AM5 сейчас находится в начале своего жизненного пути. Плата может похвастаться поддержкой PCI Express 5.0 (причем не только для видеокарты, но и для накопителя), четырьмя разъемами M.2 для скоростных накопителей и таким же количеством портов SATA. Для модулей ОЗУ здесь предусмотрены четыре слота.

При этом здесь продумано охлаждение как каждого SSD формата M.2, так и элементов чипсета и подсистемы питания процессора. Это позволяет получить низкие температурные характеристики данных узлов.

Также следует упомянуть высококачественную звуковую систему на основе кодека Realtek ALC4080 и усилителя, 2,5-гигабитную сетевую карту и беспроводной модуль с выносной антенной и поддержкой Wi-Fi 6 и 6Е в трех частотных диапазонах.

В итоге, ASUS ROG STRIX X670E-F GAMING WIFI – это хороший выбор, который может служить основой для сборки высокопроизводительного компьютера за «умные» деньги. Потенциальный пользователь не почувствует каких-либо ограничений в функционале еще очень долго. Также не можем не отметить хорошую тенденцию компании ASUS относительно появления топовых плат со значительно более низкой ценой, что делает их очень привлекательными и рекомендованными к покупке предложениями.

Достоинства:

  • 16+2-фазная подсистема питания процессора и качественная элементная база;
  • эффективное охлаждение;
  • 2,5-гигабитный LAN-контроллер;
  • поддержка шины PCI Express 5.0;
  • поддержка беспроводных интерфейсов Wi-Fi 6 (в трех диапазонах)/Bluetooth 5.2;
  • наличие четырех слотов M.2;
  • наличие переключателя «CPU_OV»;
  • усиленный слот для видеокарты;
  • восемь коннекторов для подключения вентиляторов и СРО;
  • качественная аудиоподсистема;
  • разнообразный набор портов на интерфейсной панели;

Особенности:

  • наличие USB 2.0 на топовом чипсете.


Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.


Статья прочитана раз(а)
Опубликовано : 18-01-2023
