Обзор ASUS ROG STRIX X870E-E GAMING WIFI7 NEO: материнская плата, которая спроектирована с учетом замечаний пользователей

Этот обзор посвящен самой производительной плате из серии ROG STRIX NEO, представленной компанией ASUS на выставке CES 2026.

На первый взгляд, по имеющимся возможностям подключения эта материнская плата подобна варианту без приставки «NEO» в названии. Но стоит учитывать, что в новинках производитель улучшил компоновку линий PCIe. У этой модели такая оптимизация позволяет пользователю одновременно использовать два высокоскоростных накопителя M.2 с PCI-E 5.0 и три с PCI-E 4.0, а слот для видеокарты при этом все еще будет работать в режиме PCI Express 5.0 x16.

Также компания ASUS оснастила эту плату ИИ-фишками и технологиями AEMP, NitroPath DRAM и DIMM Fit, которые помогут сильнее раскрыть разгонный потенциал памяти DDR5. За счет ощутимого увеличения объема микросхемы ROM производитель не только расширил перечень поддерживаемых «из коробки» процессоров, но и устранил препятствия на пути потенциальной совместимости продукта с будущими поколениями под Socket AM5.

С учетом ценового позиционирования линейки ROG STRIX совсем не удивительно, что героиня обзора получила асинхронный генератор (позволяет отделить настройки базовой частоты процессора от настройки частоты памяти, PCIe и шины Infinity Fabric) и специальный «беспроводной» Q-Connector (заменяет собой кабели питания и подсветки при установке актуальных СЖО от ASUS).

Все вышеперечисленное касается ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, которую на украинском рынке на момент написания обзора можно приобрести по средней цене в ₴26000 (~$593).

Спецификация

Упаковка и комплектация

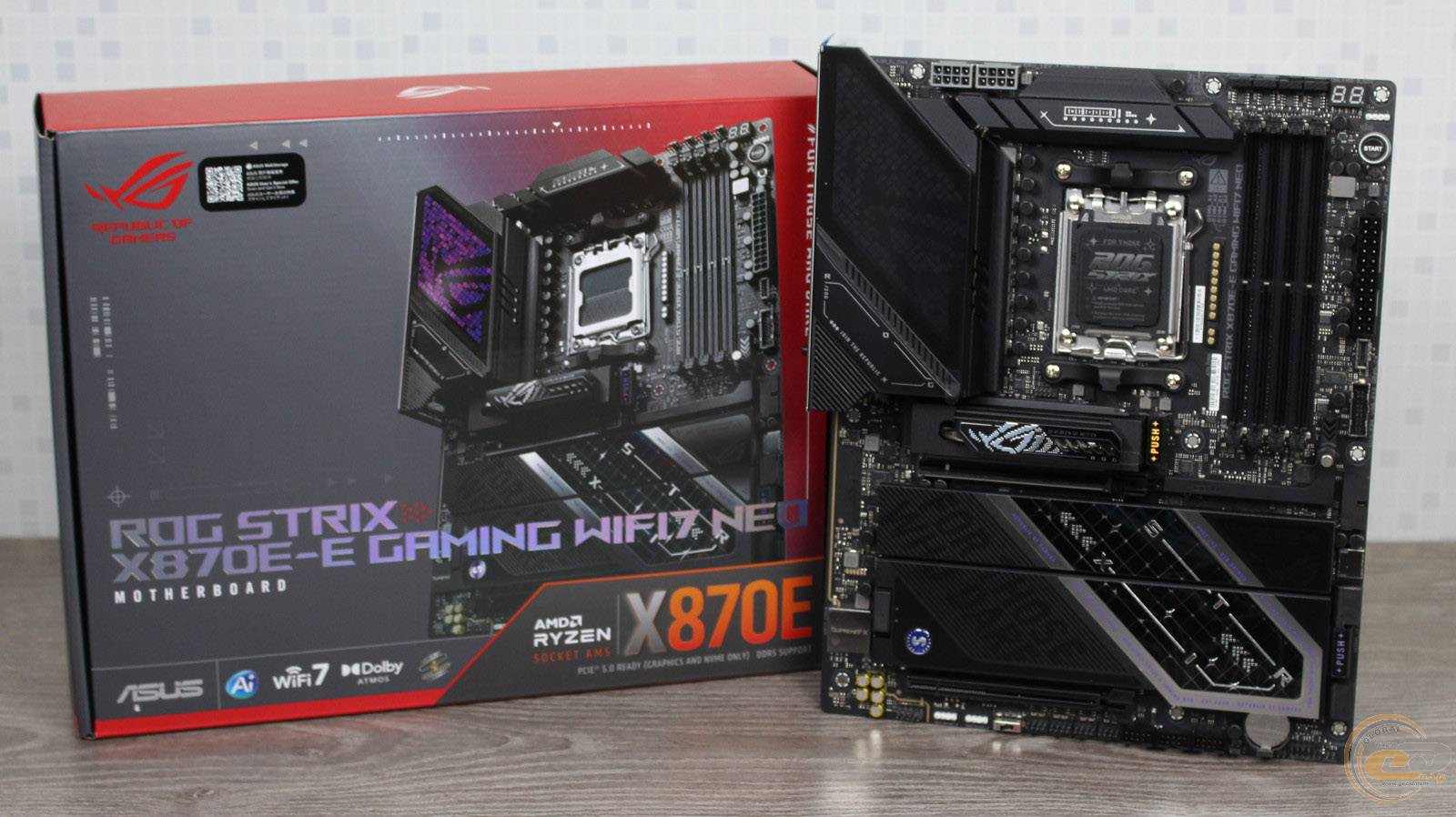

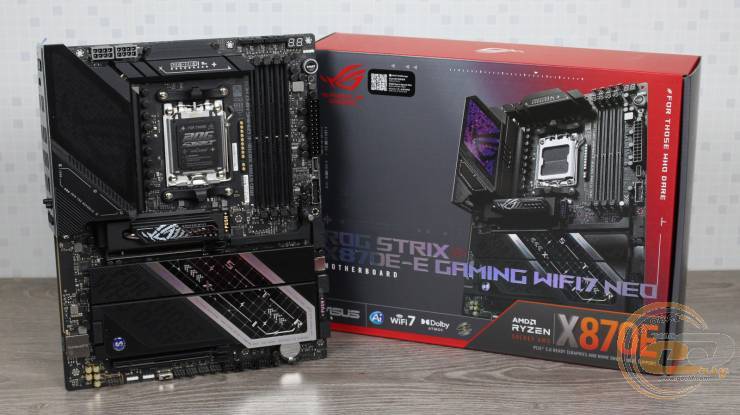

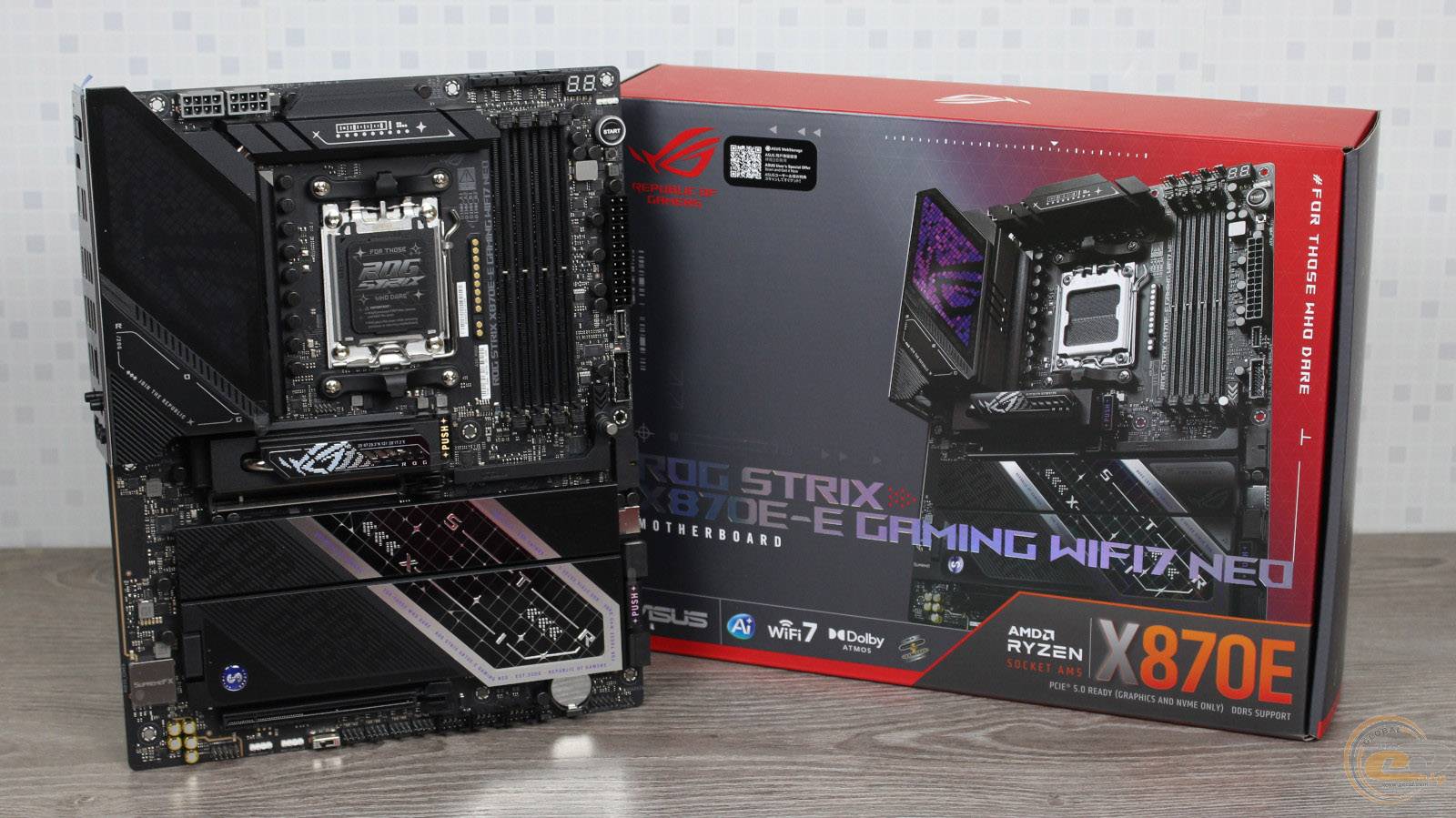

Упаковка, в которой поставляется ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, оформлена преимущественно в серо-красной цветовой гамме. На обороте перечислены ключевые особенности этого продукта.

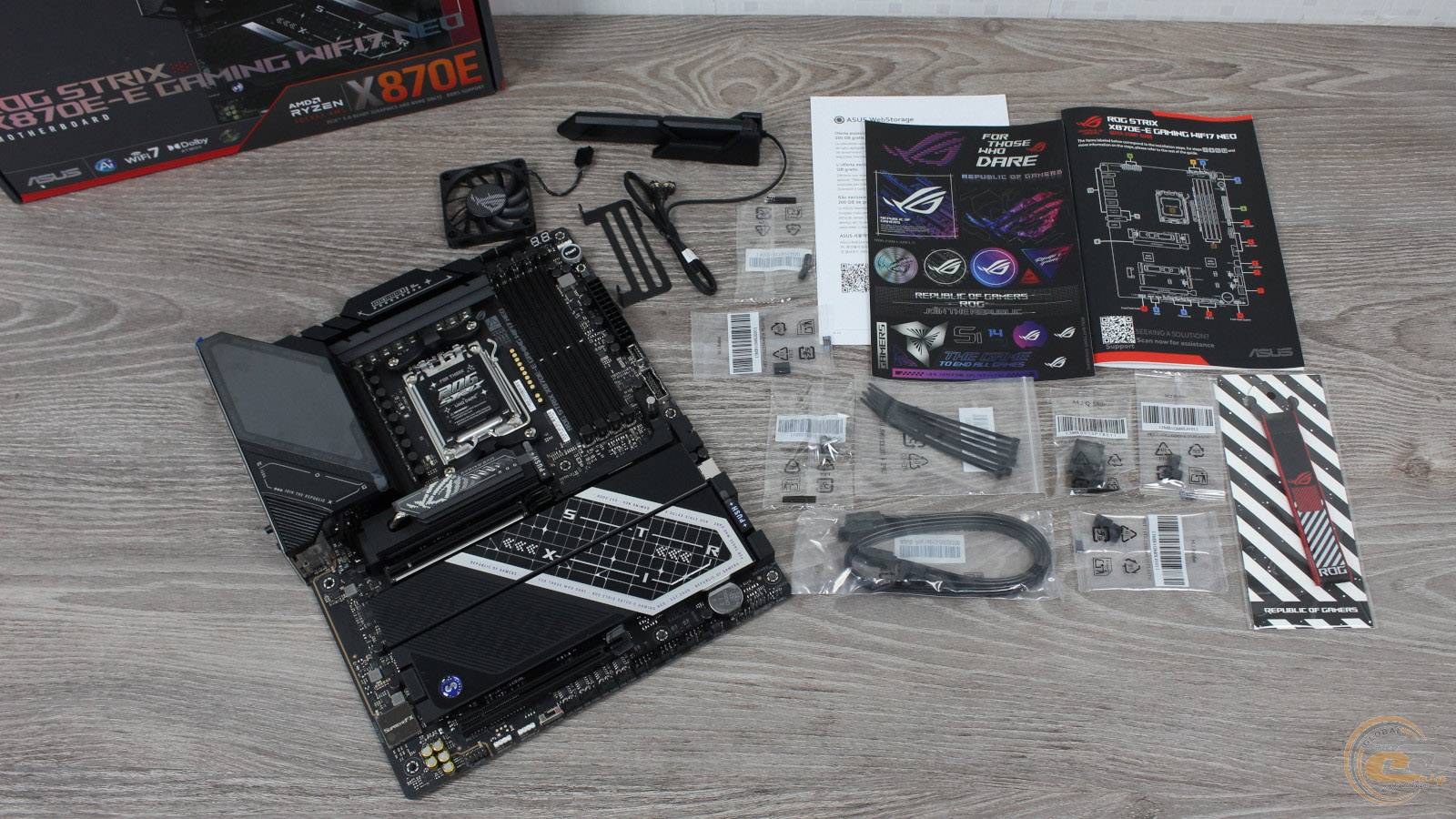

Комплект поставки в ASUS ROG STRIX X870E-E GAMING WIFI7 NEO дополнен аксессуарами, учитывающими последние веяния рынка ПК. В него вошли:

• два SATA-кабеля (один из которых – угловой);
• набор одноразовых пластиковых стяжек для кабелей;
• 60-мм одиннадцатилопастной вентилятор ROG для охлаждения ОЗУ;
• кронштейн для монтажа вышеупомянутого вентилятора на материнской плате;
• два винта для фиксации вентилятора на кронштейне;
• пять резиновых проставок для M.2-накопителей;
• одно Q-Latch и одно Q-Slide-крепление для M.2-накопителей;
• брелок ROG;
• комбинированная антенна для Wi-Fi-модуля с магнитным креплением;
• набор наклеек;
• исчерпывающий набор разнообразной документации.

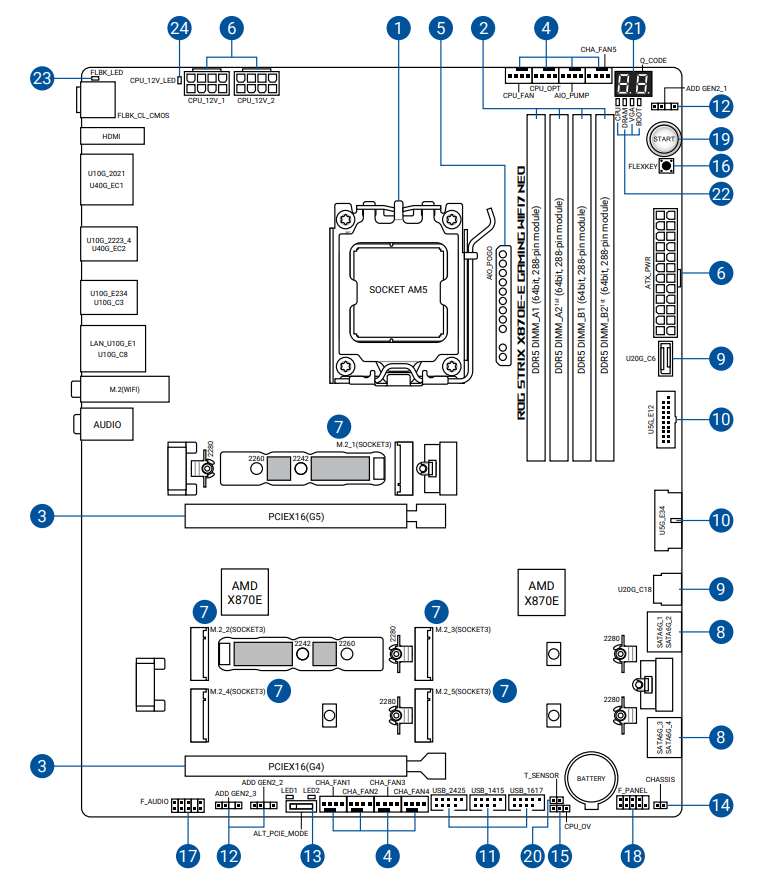

Дизайн и особенности платы

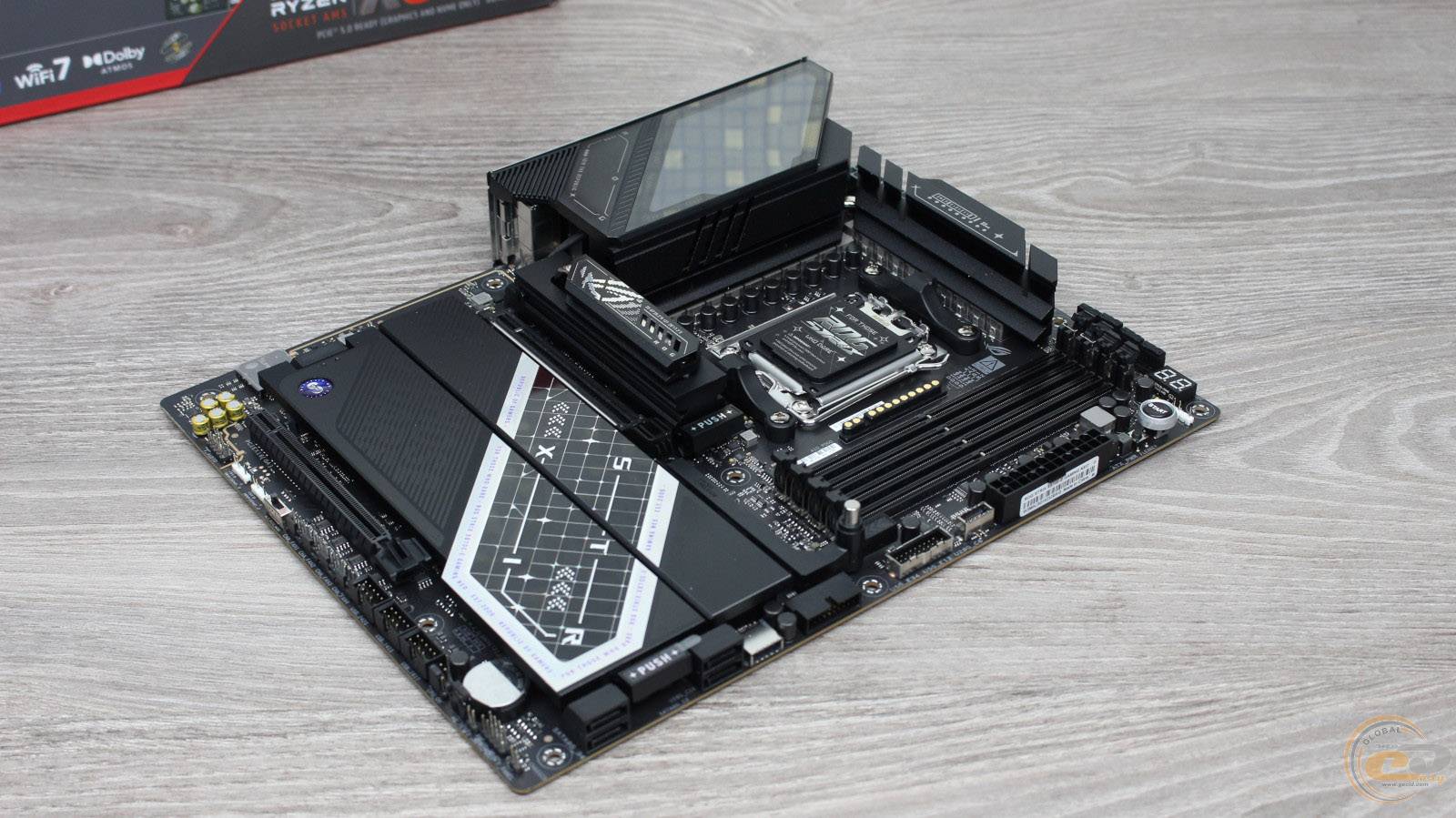

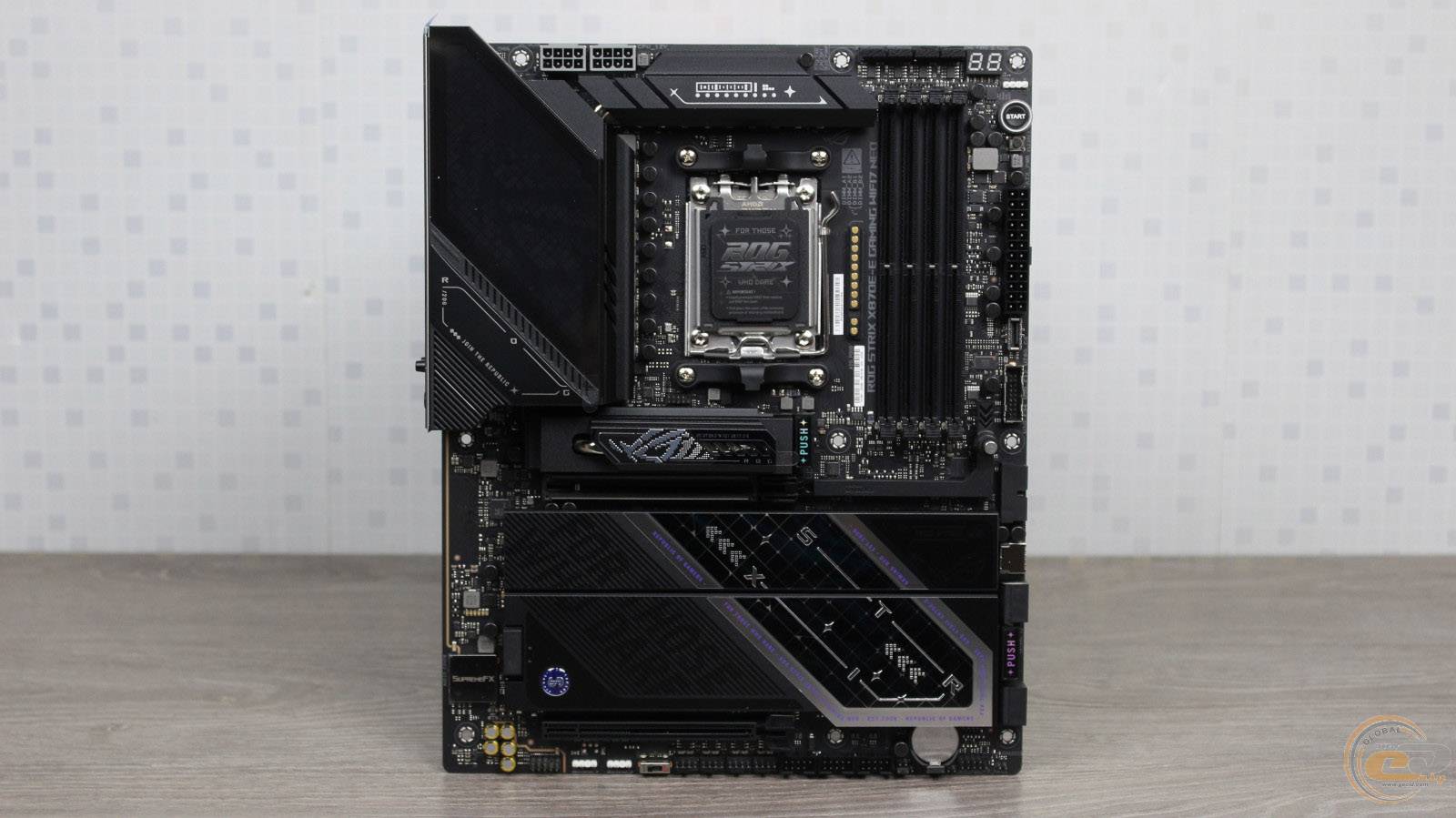

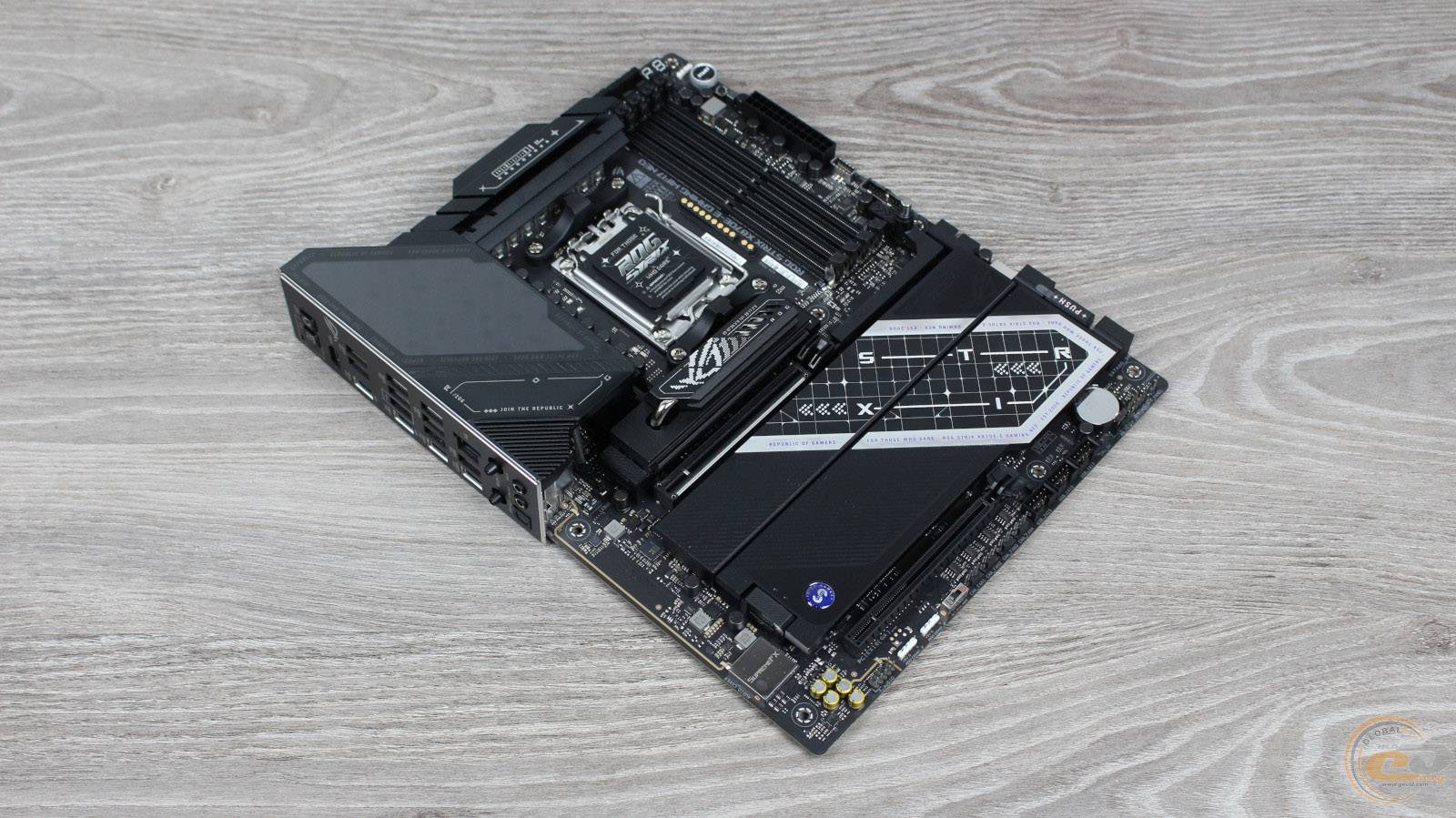

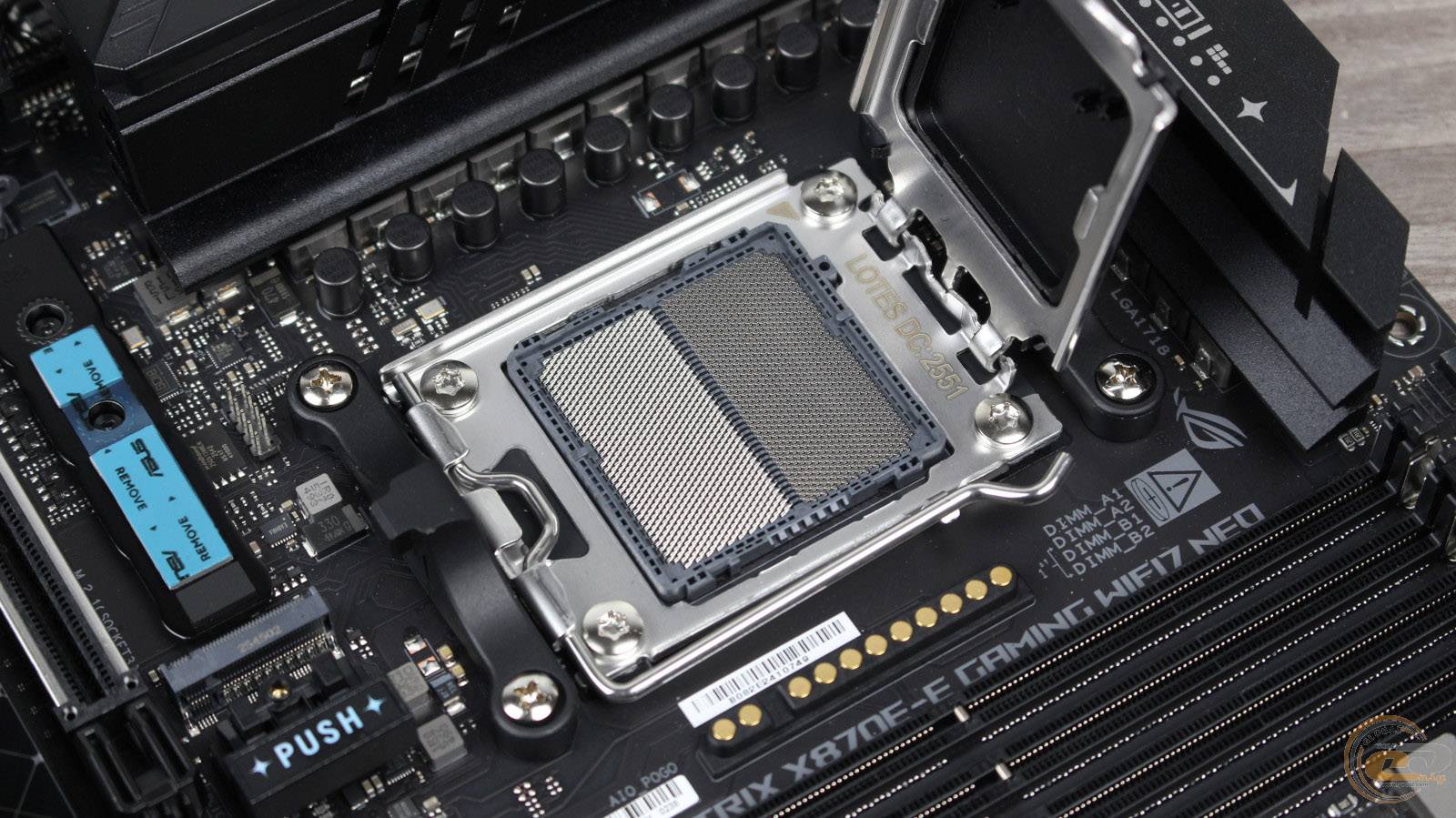

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO оформлен в черном цвете и оснащен габаритными радиаторами с металлическими акцентами, а также дизайнерскими элементами линейки ROG STRIX. Героиня обзора относится к платам форм-фактора ATX и имеет размеры 305 x 244 мм.

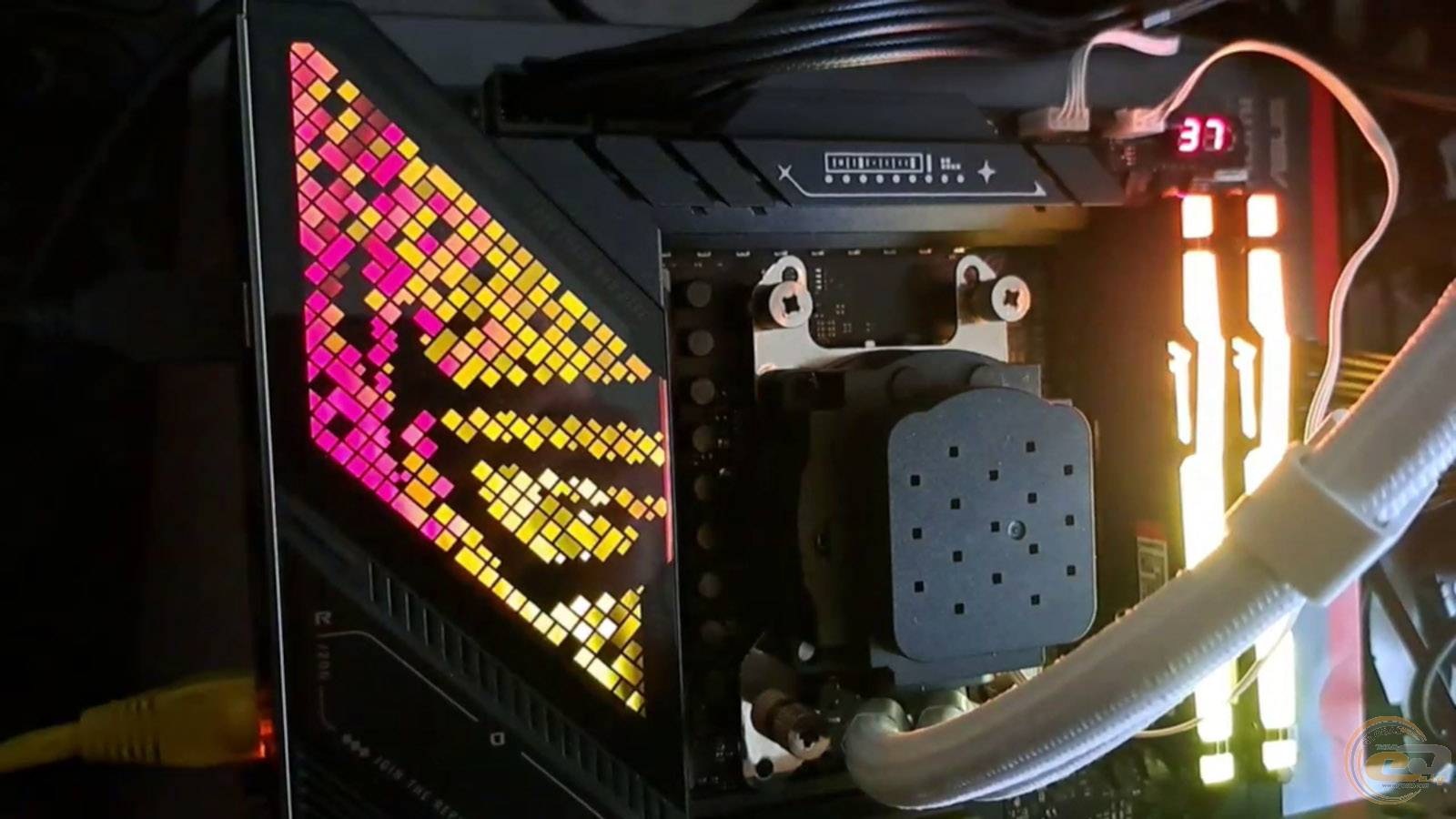

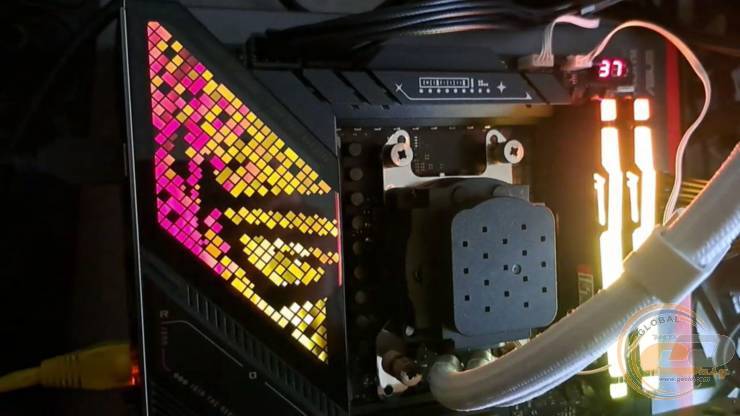

Кожух над интерфейсной панелью получил большую зону подсветки ASUS Aura, называемую Polymo Lighting. Также у пользователя есть возможность построить свою иллюминацию с помощью трех разъемов Addressable Gen 2.

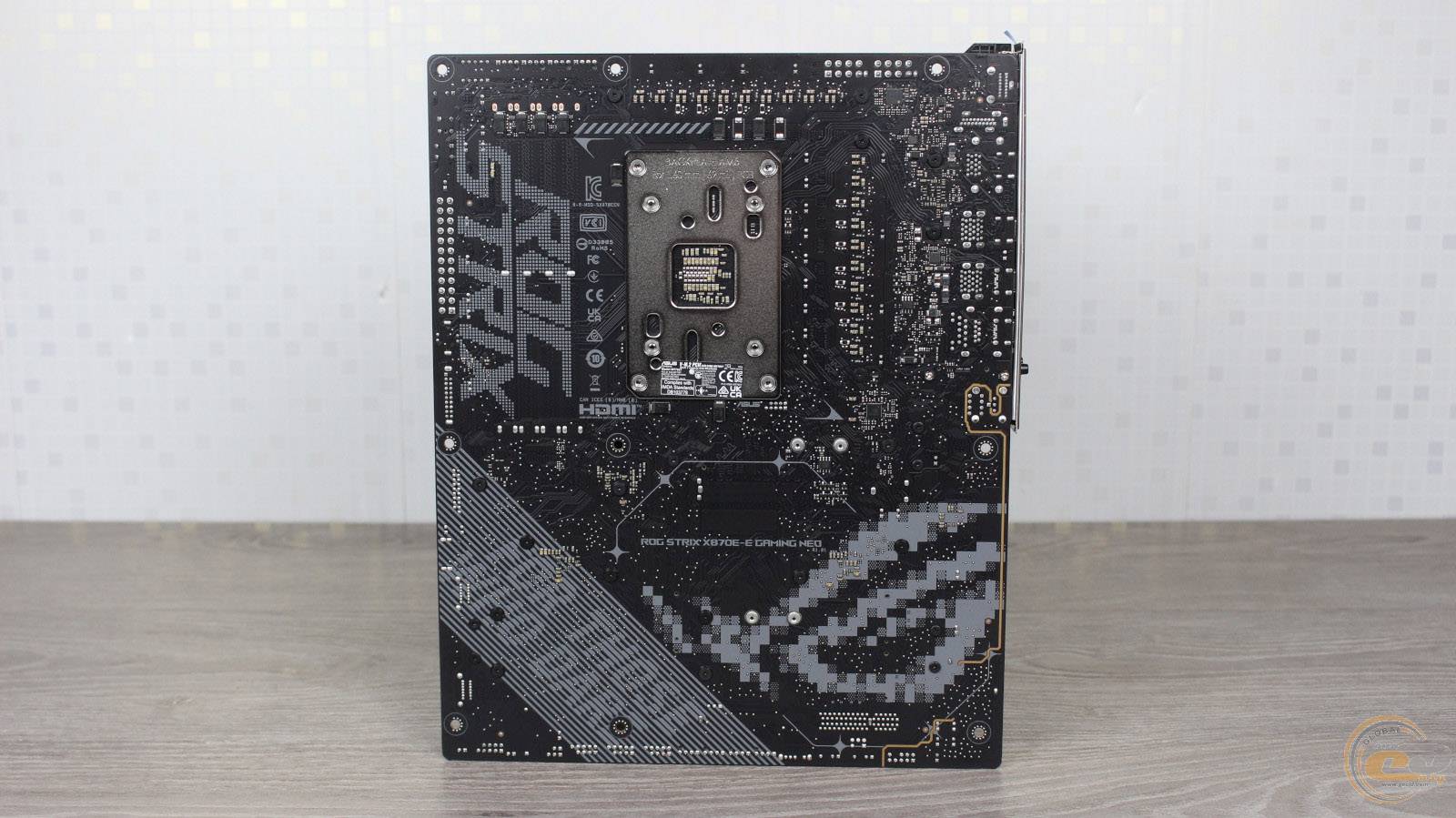

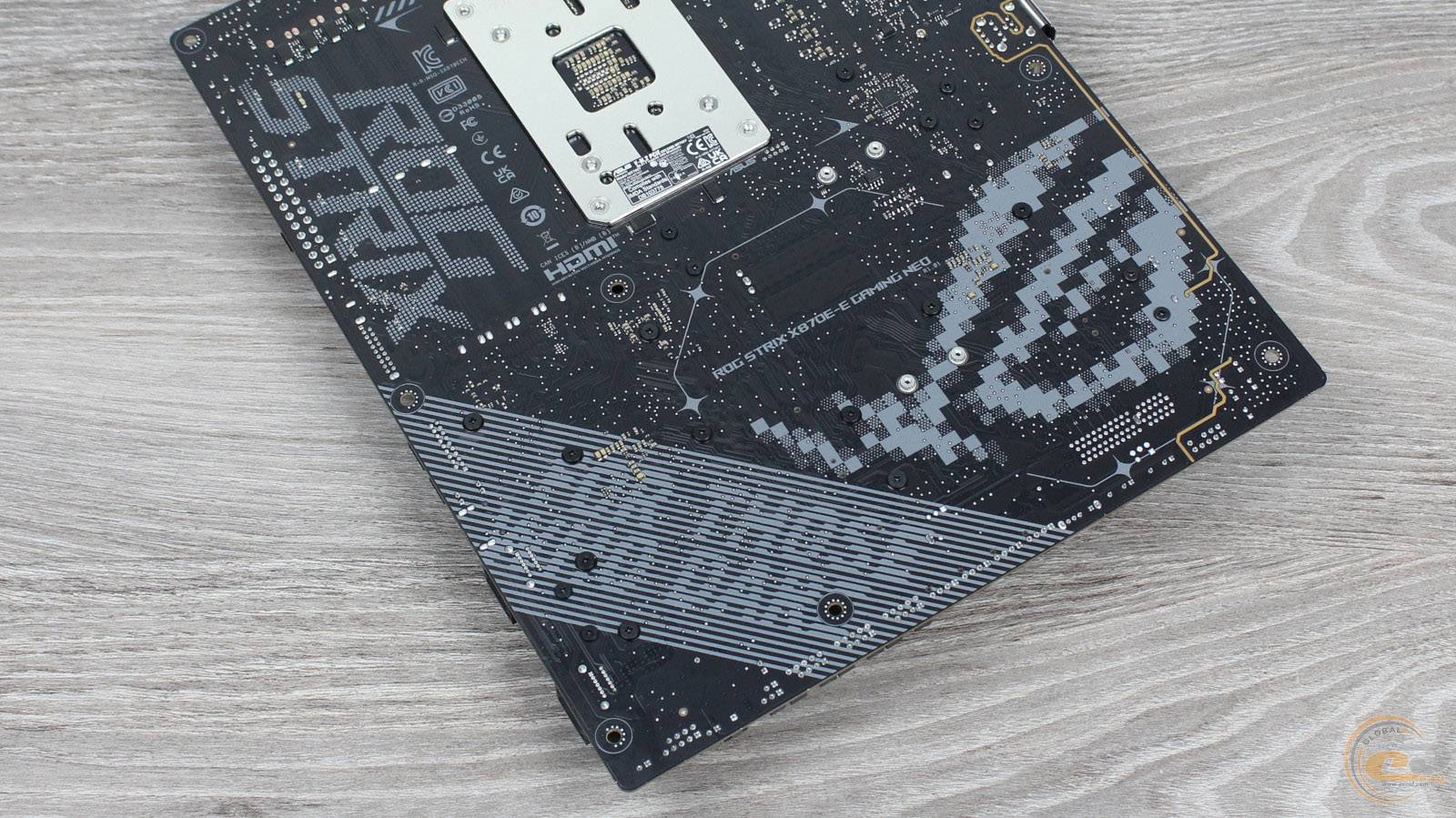

На оборатной стороне платы размещены стандартная опорная пластина процессорного разъема, винты крепления радиаторов, а также ШИМ-контроллеры Digi+ ASP2205 и Richtek Technology RT3672JE.

С этой стороны черный текстолит дополнен огромным пикселизированным логотипом ROG и несколькими стилизованными надписями.

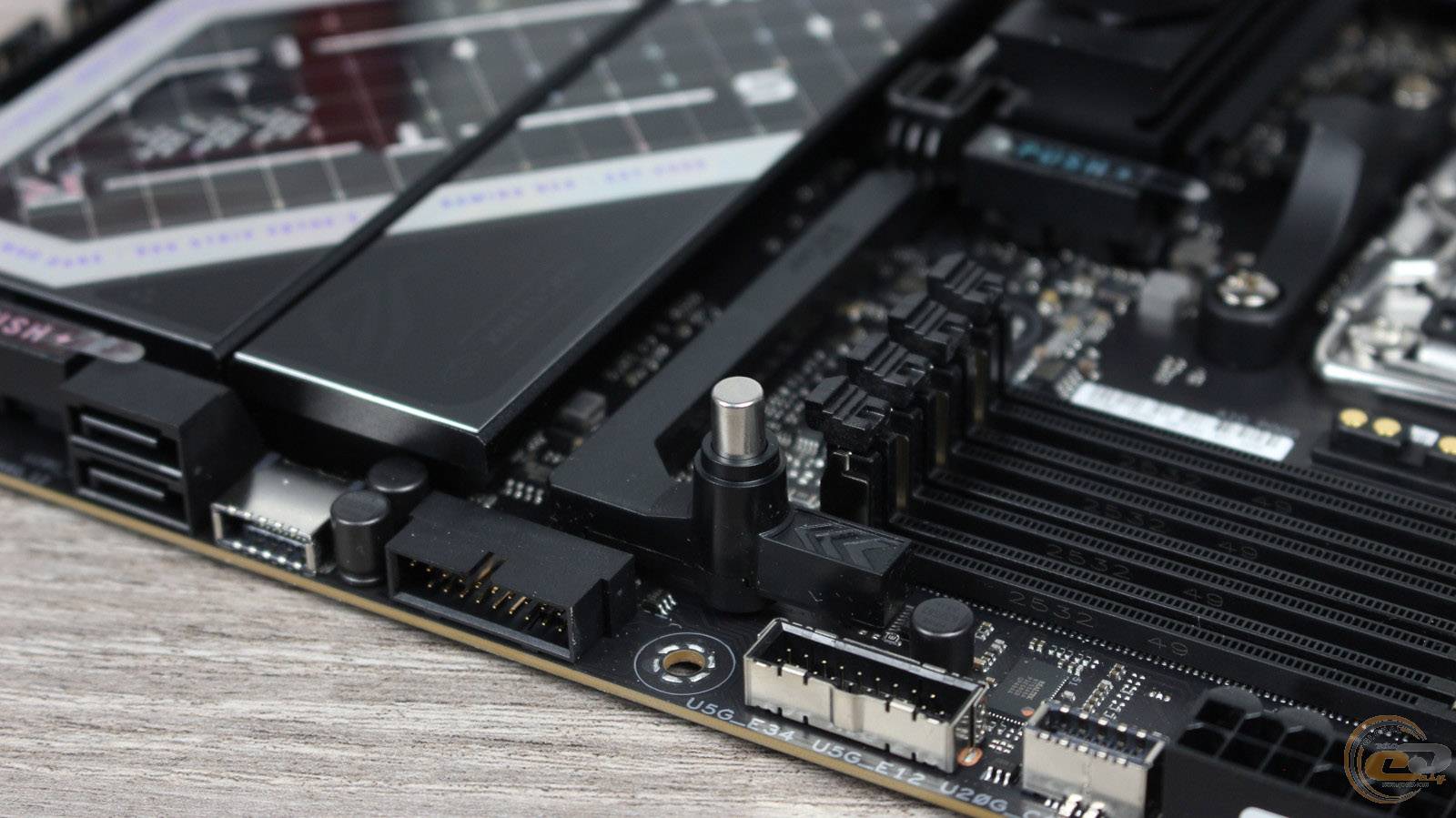

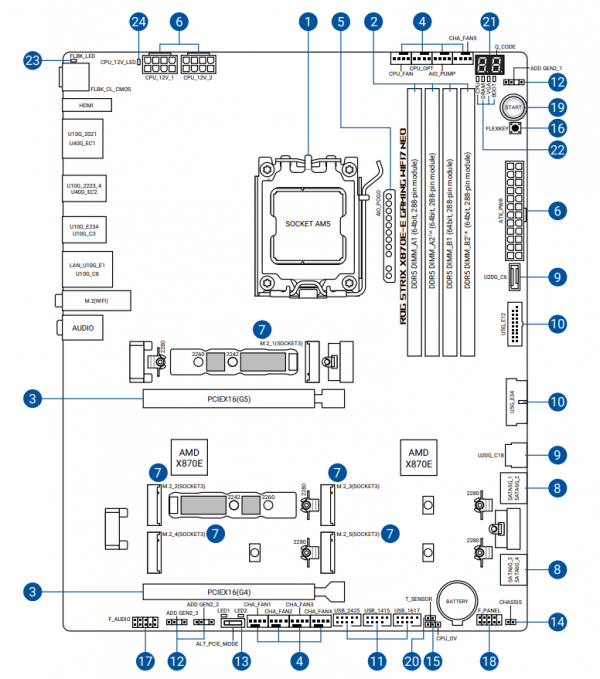

Нижняя часть фронтальной стороны ASUS ROG STRIX X870E-E GAMING WIFI7 NEO оснащена: колодкой подключения аудио разъемов передней панели, двумя разъемами для ARGB светодиодных лент, переключателем работы PCIe с двумя индикаторами, разъемом для термодатчика, перемычкой CPU Over Voltage, колодкой подключения кнопок и индикации передней панели, а также разъемом датчика открытия корпуса. Здесь же находятся три колодки для активации портов USB 2.0.

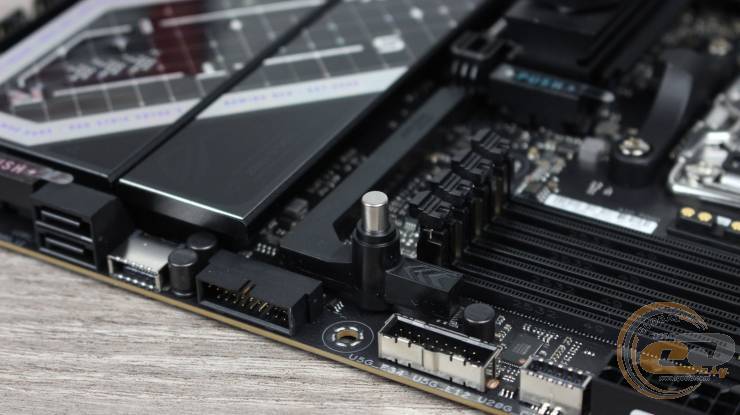

Рядом с колодками для подключения двух портов USB 3.2 Gen 2x2 Type-C и еще двух USB 3.2 Gen 1 на правом краю материнской платы находятся: цифровой индикатор для отображения POST-кодов, диагностические светодиодные индикаторы, разъем для ARGB-светодиодной ленты, а также кнопки включения и перезагрузка системы. Кстати, вместо функции перезагрузки можно запрограммировать безопасную загрузку системы или включение/выключение подсветки.

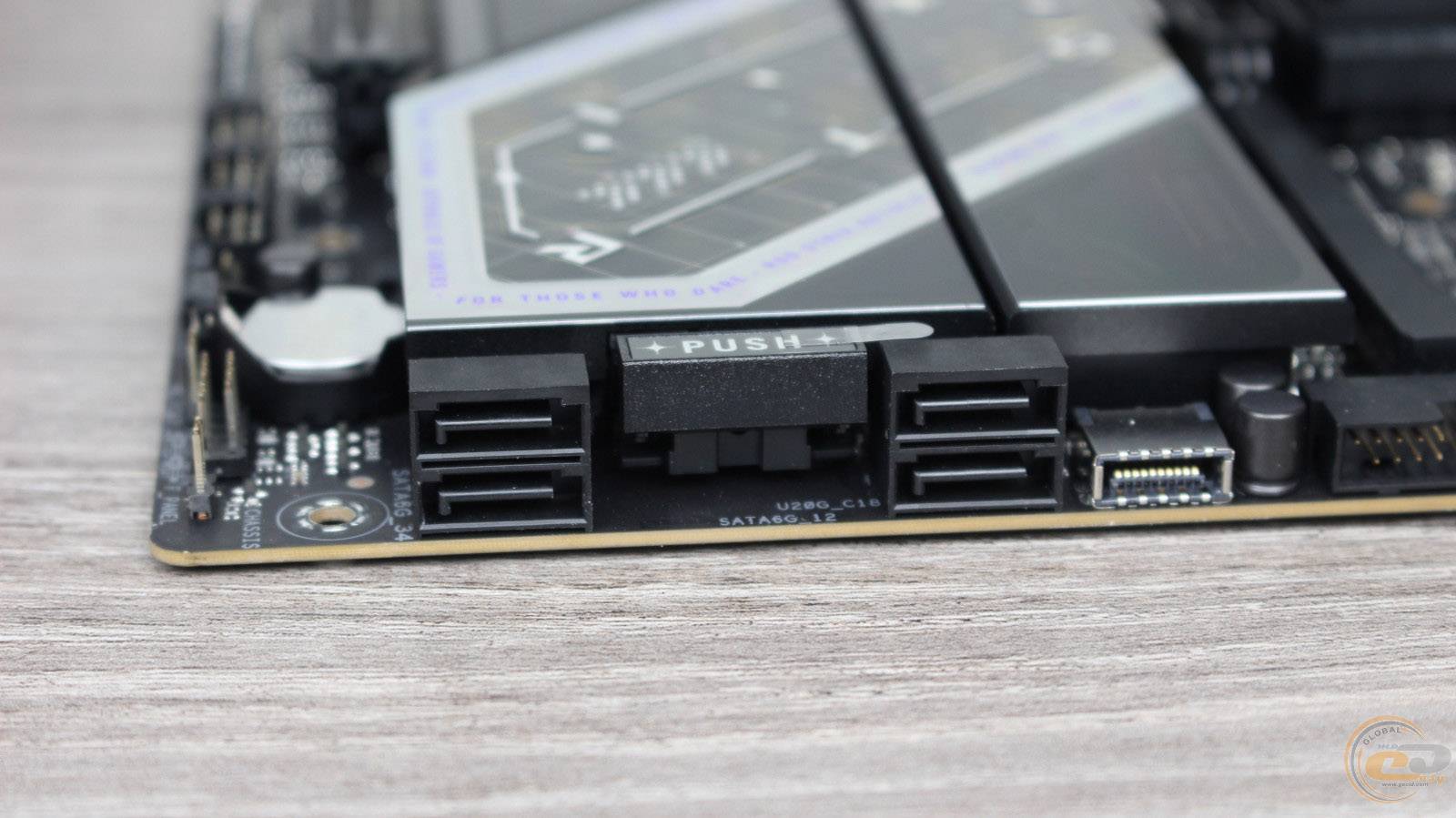

Ближе к нижнему углу платы, недалеко друг от друга, разместились четыре горизонтальных порта SATA III.

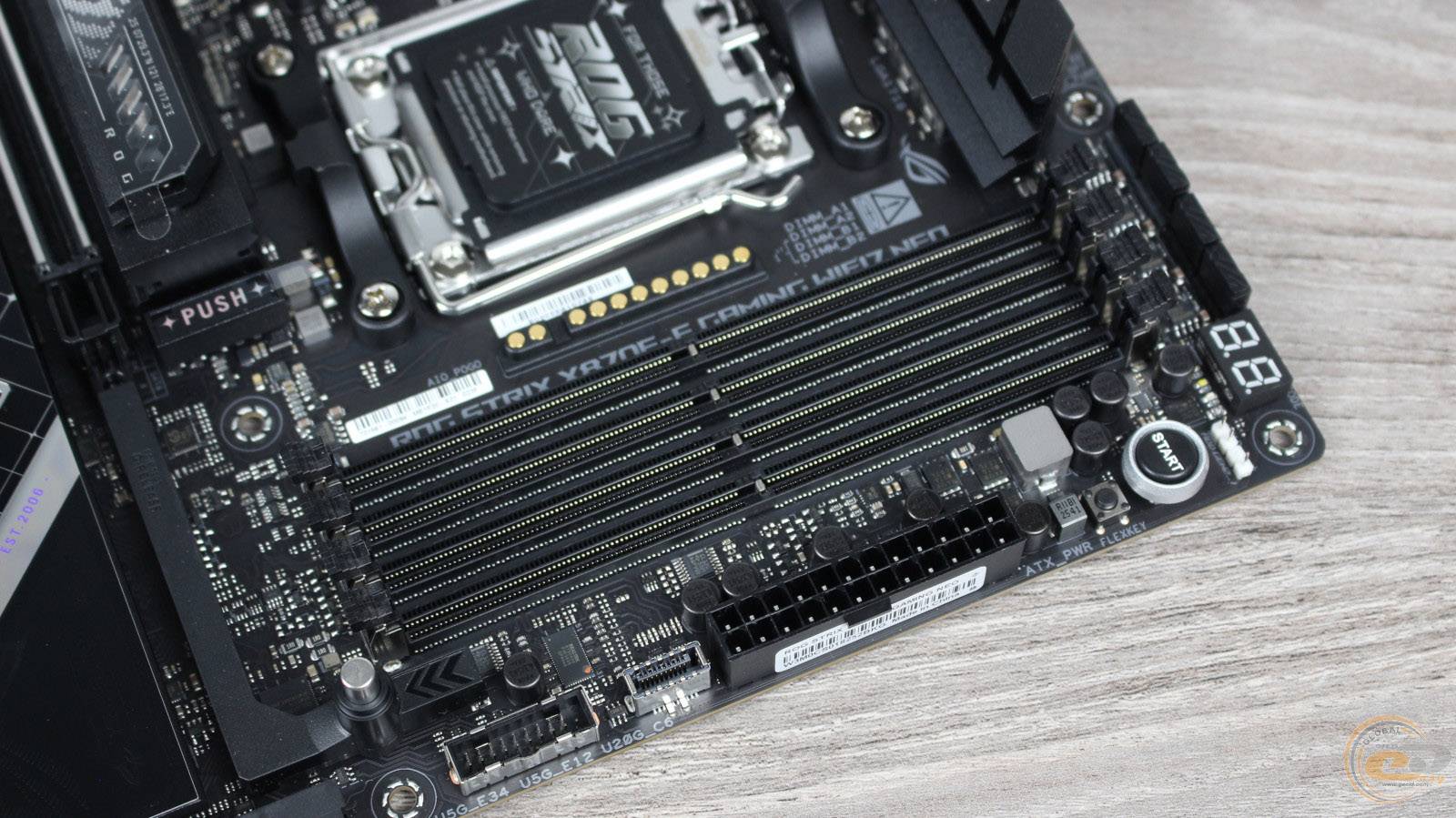

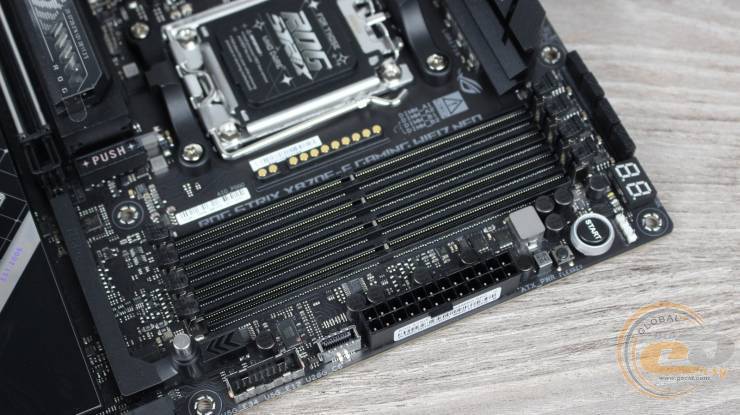

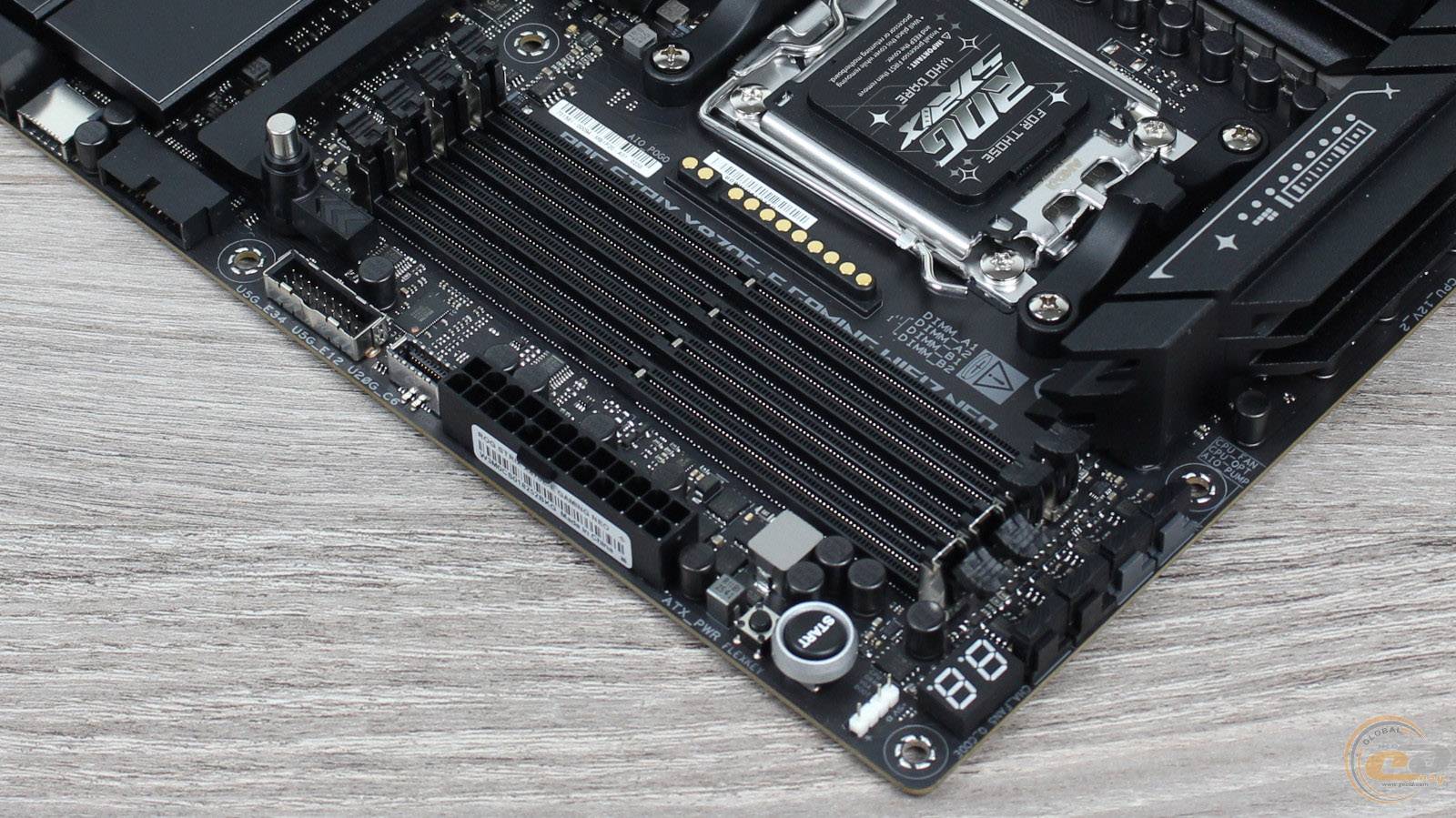

Для установки модулей оперативной памяти стандарта DDR5 материнская плата ASUS ROG STRIX X870E-E GAMING WIFI7 NEO предлагает четыре DIMM-слота. У этой модели фиксаторы плашек ОЗУ имеются с обеих сторон. Поддерживаются модули с быстродействием до 9600 МТ/с, а максимальный общий объем составляет 256 ГБ. Также производителем заявлена поддержка профилей разгона памяти AMD EXPO.

Для расширения функциональности ASUS ROG STRIX X870E-E GAMING WIFI7 NEO получила два слота:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4).

Верхний слот использует 16 линий PCIe 5.0. Производитель усилил его металлическим кожухом SafeSlot.

Для облегчения извлечения видеокарты верхний слот дополнительно оснащен механизмом с кнопкой, называемой Q-Release. Нижний слот платы, в свою очередь, получил всего 4 линии PCIe 4.0.

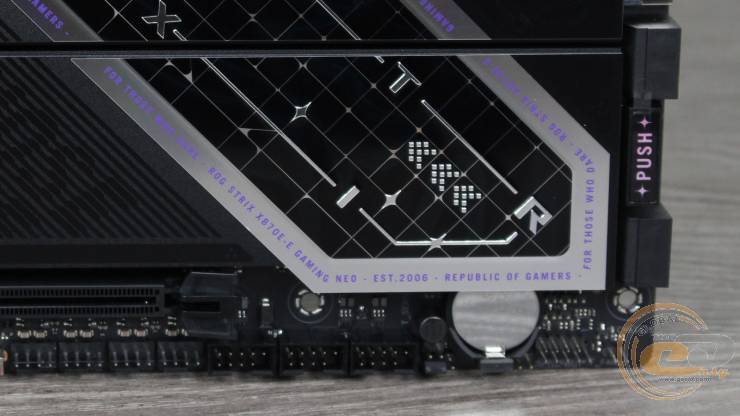

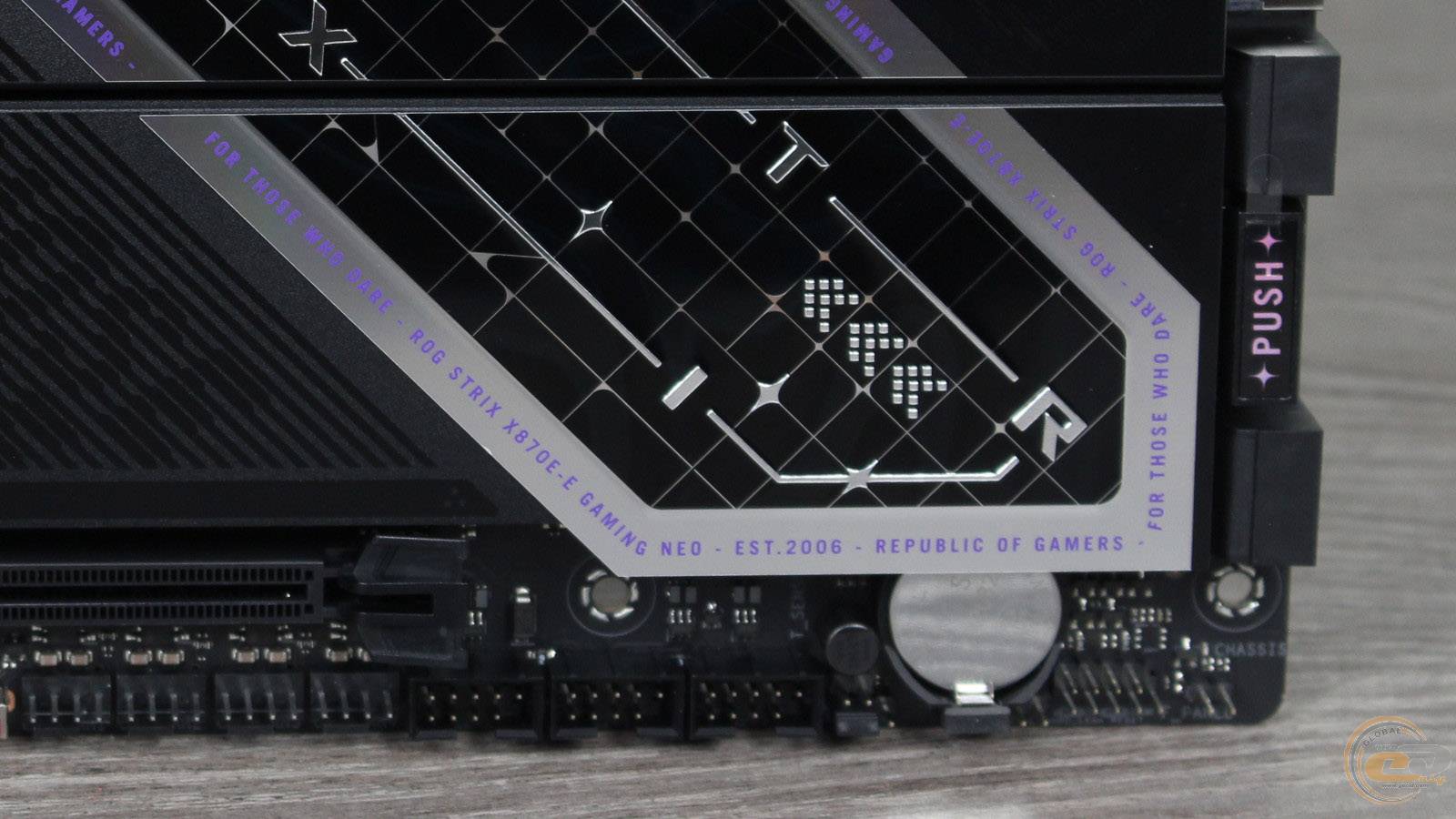

Батарейка CMOS расположена в правом нижнем углу платы, что позволяет легко получить доступ к ней даже при использовании габаритной видеокарты.

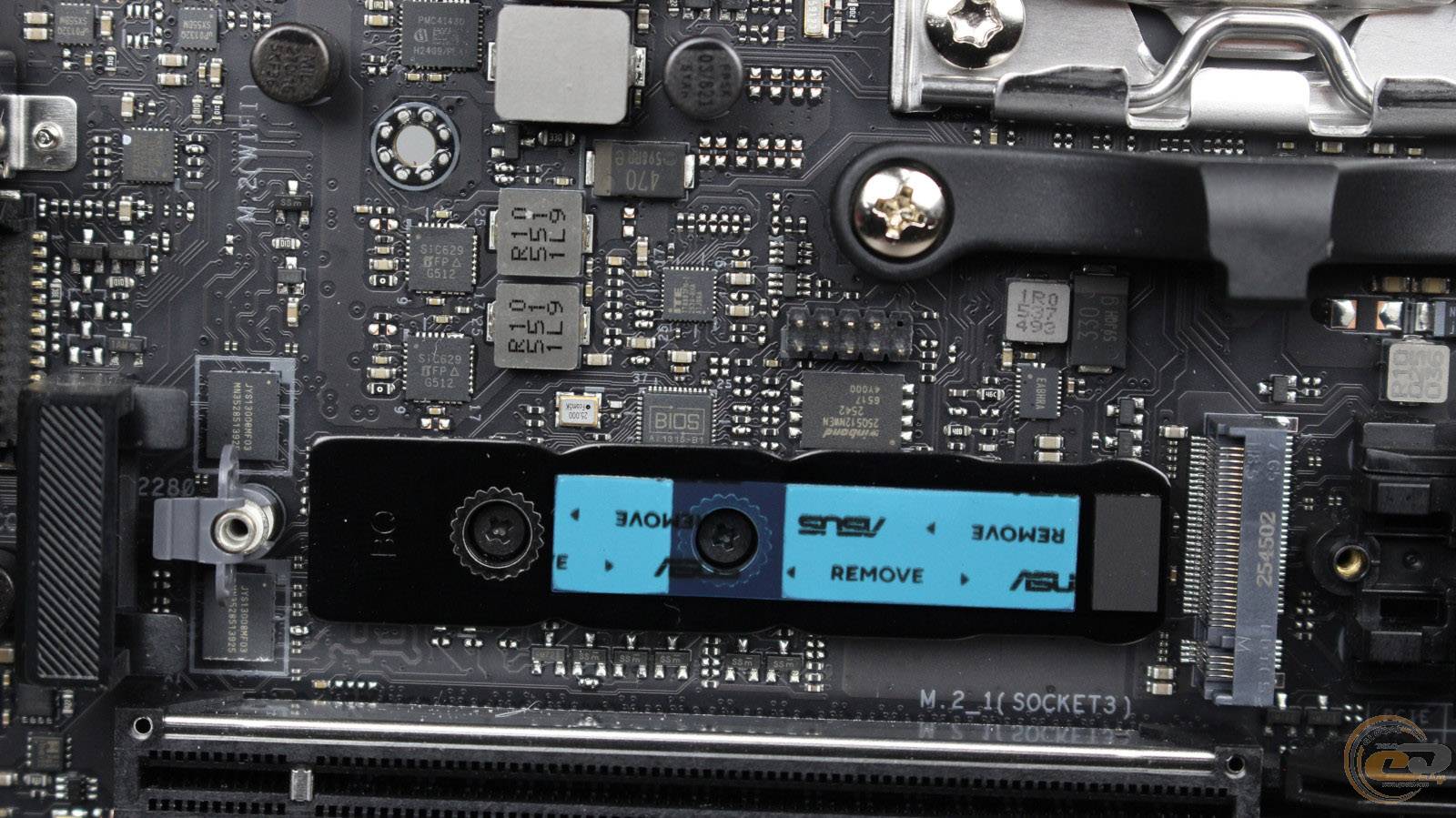

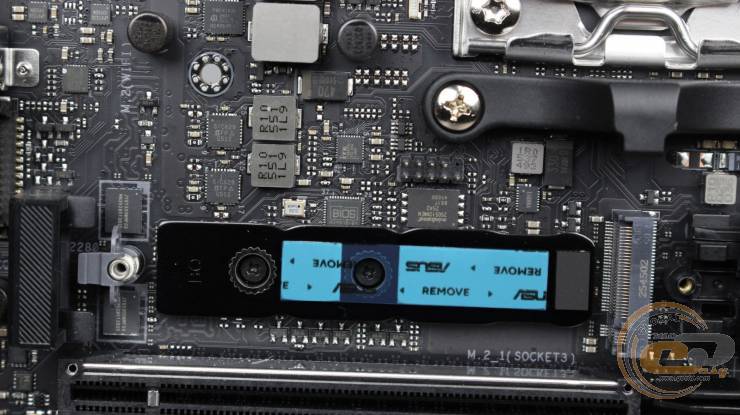

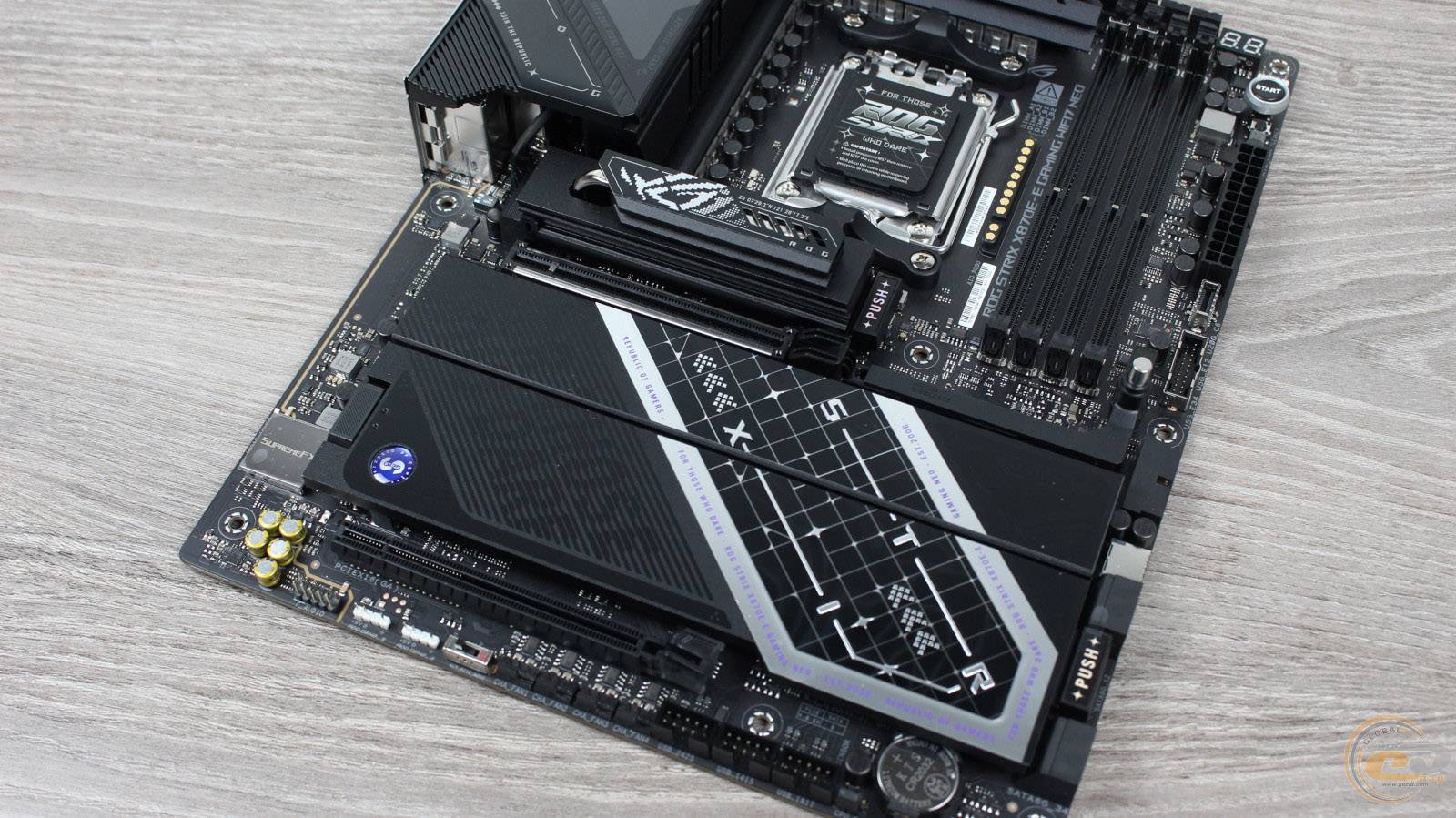

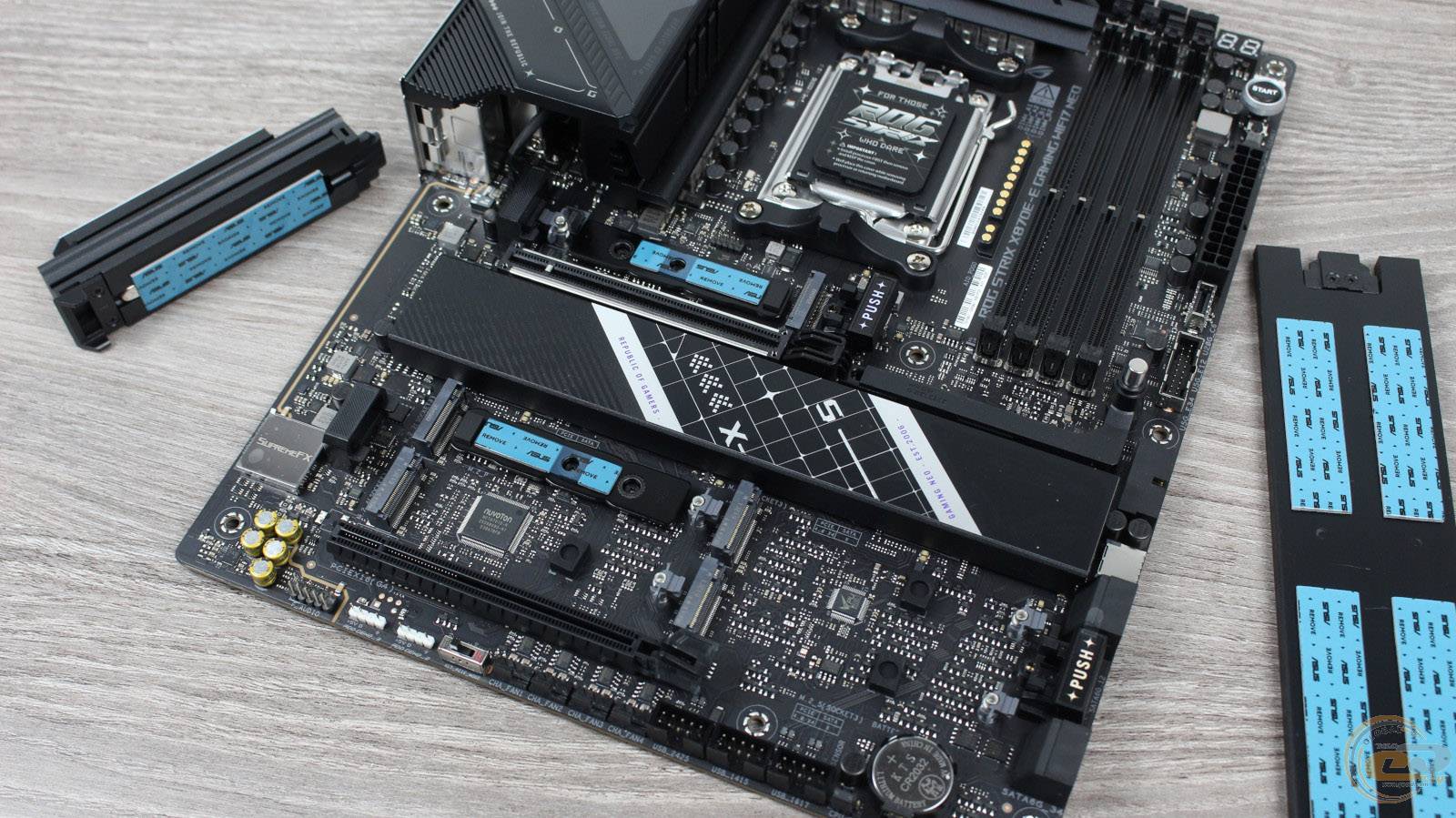

Высокоскоростные накопители M.2 на ASUS ROG STRIX X870E-E GAMING WIFI7 NEO можно разместить в пяти слотах.

Два из них поддерживают режим PCIe 5.0 x4, но второй (M.2_2) будет работать по умолчанию в режиме PCIe 5.0 x2 для обеспечения функционирования двух имеющихся на интерфейсной панели USB4 (Type-C). По желанию его можно переключить в BIOS в режим PCIe 5.0 x4, но это приведет к отключению вышеупомянутых USB4.

Еще три слота работают в режиме PCIe 4.0 x4. В случае использования третьего слота для M.2-накопителей (M.2_3) нижний слот PCI Express 4.0 x16 (x4) платы будет отключен.

Для упрощения установки и демонтажа накопителей предусмотрены крепления Q-Latch и Q-Slide.

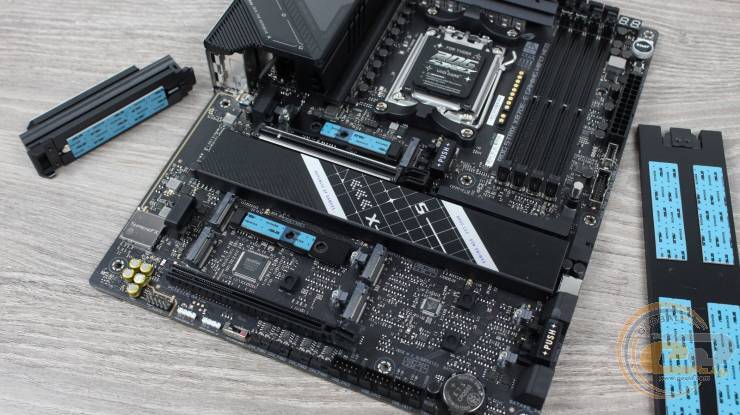

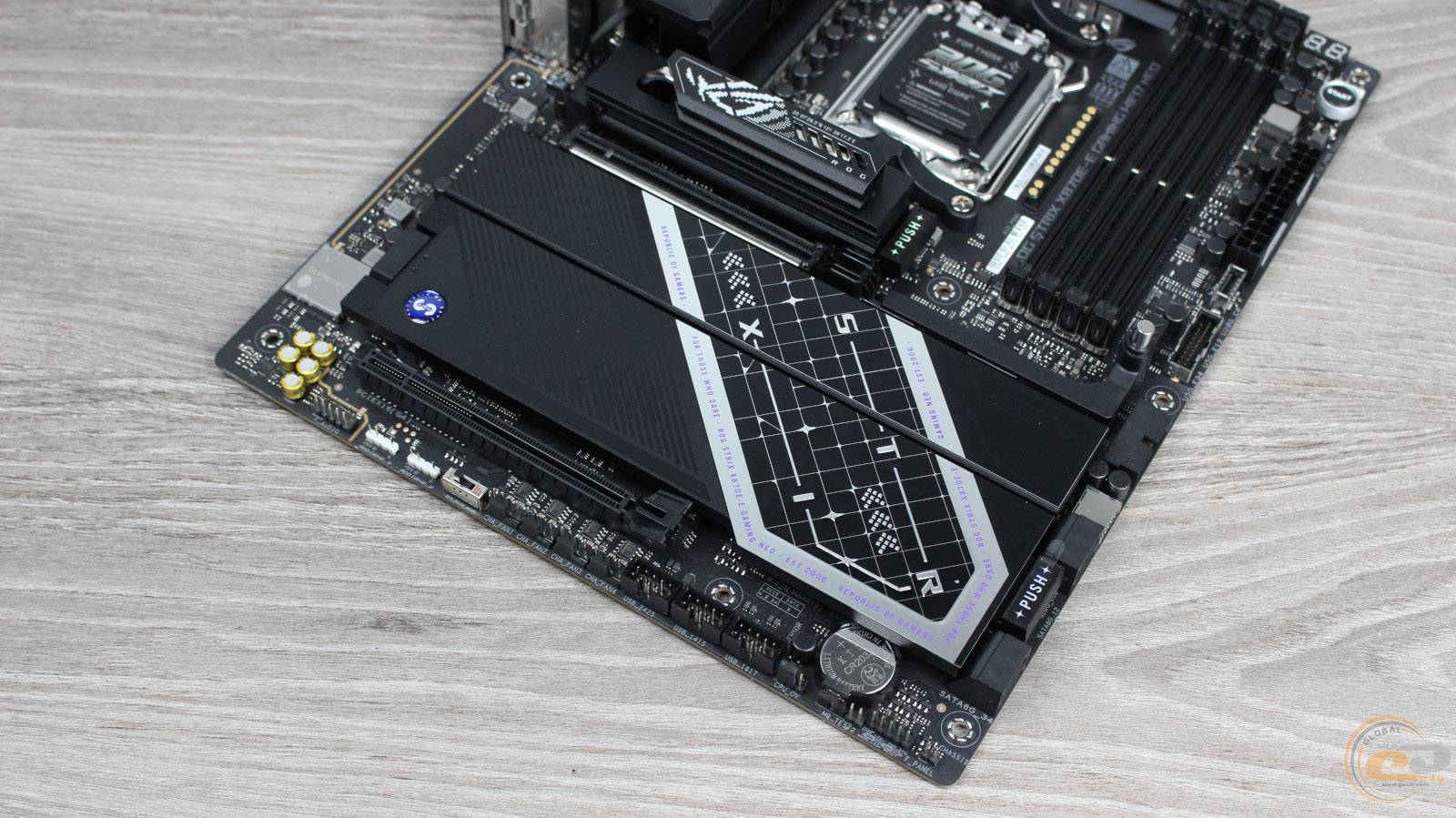

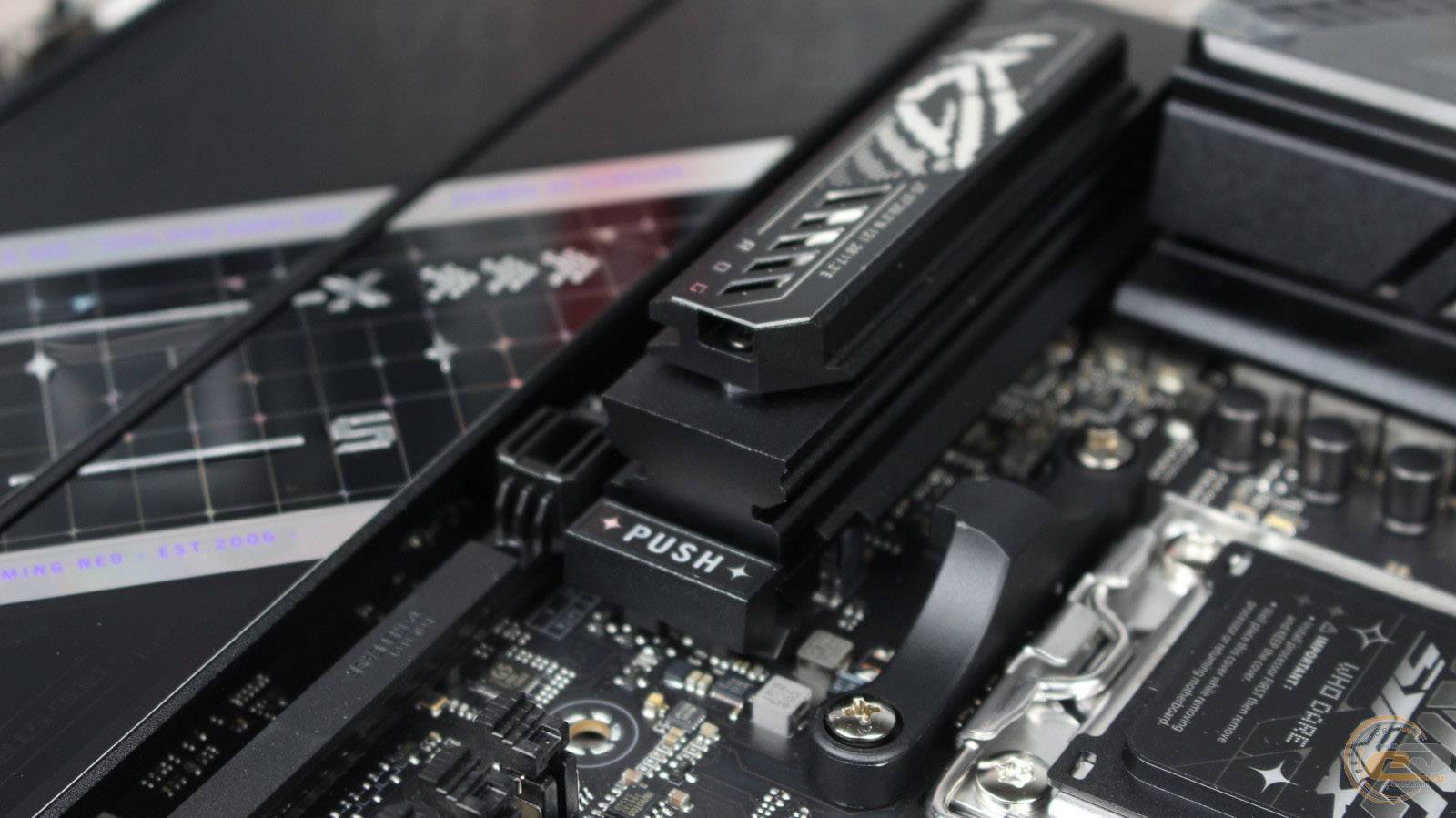

Охлаждение всех высокоскоростных накопителей положено на два толстых радиатора, один из которых оснащен U-образной тепловой трубкой с прямым контактом.

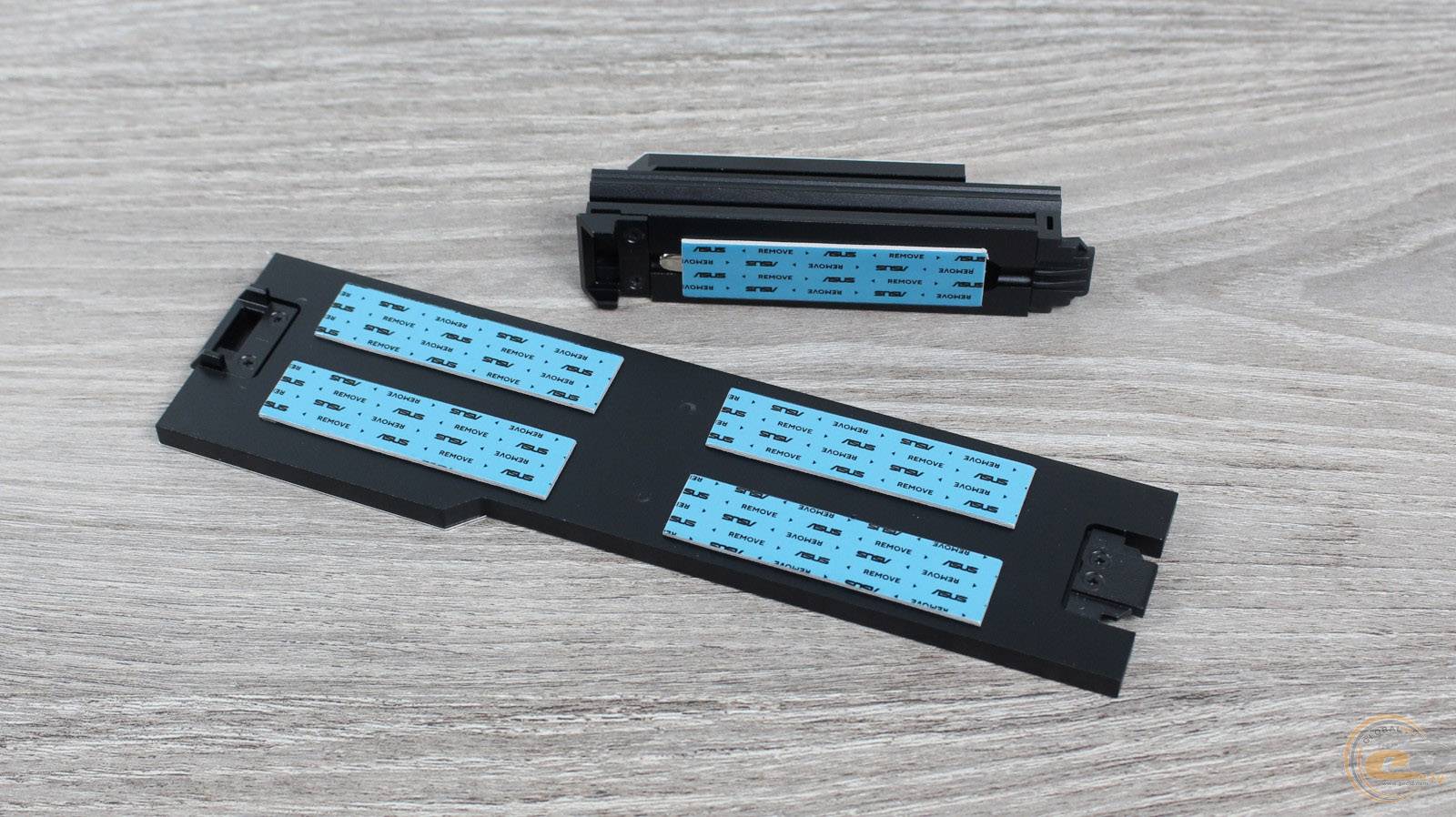

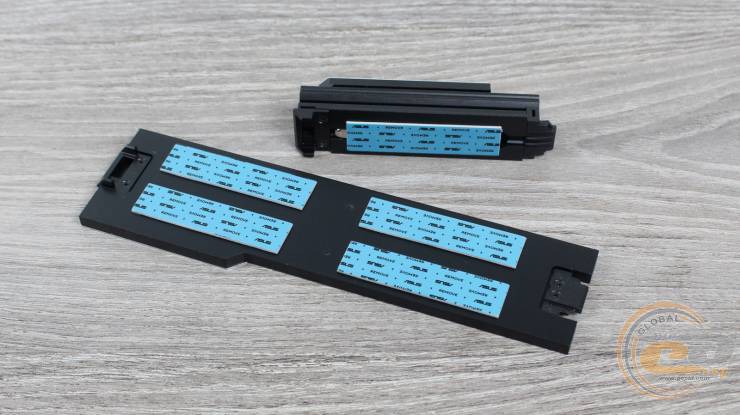

Оба получили безвинтовой механизм M.2 Q-Release и разместили термопрокладки для эффективного отвода тепла.

Не стоит забывать, что при необходимости дисковую подсистему можно дополнить с помощью четырех разъемов SATA 6 Гбит/с.

Система охлаждения ASUS ROG STRIX X870E-E GAMING WIFI7 NEO представлена: длинным толстым радиатором на чипсете, двумя массивными радиаторами для M.2-накопителей и тремя алюминиевыми радиаторами на элементах подсистемы питания (два из которых объединены между собой тепловой трубкой).

Максимальная нагрузка 170-ваттного 24-поточного AMD Ryzen 9 7900X, при температуре окружающей среды на уровне 24°С, прогрела ключевые элементы платы до следующих температурных значений:

• радиатор охлаждения чипсета – 39°C;
• верхний радиатор охлаждения элементов подсистемы питания – 56°C;
• боковой радиатор охлаждения элементов подсистемы питания – 53°C;
• дроссели сверху – 59°C;
• дроссели сбоку – 58°C.

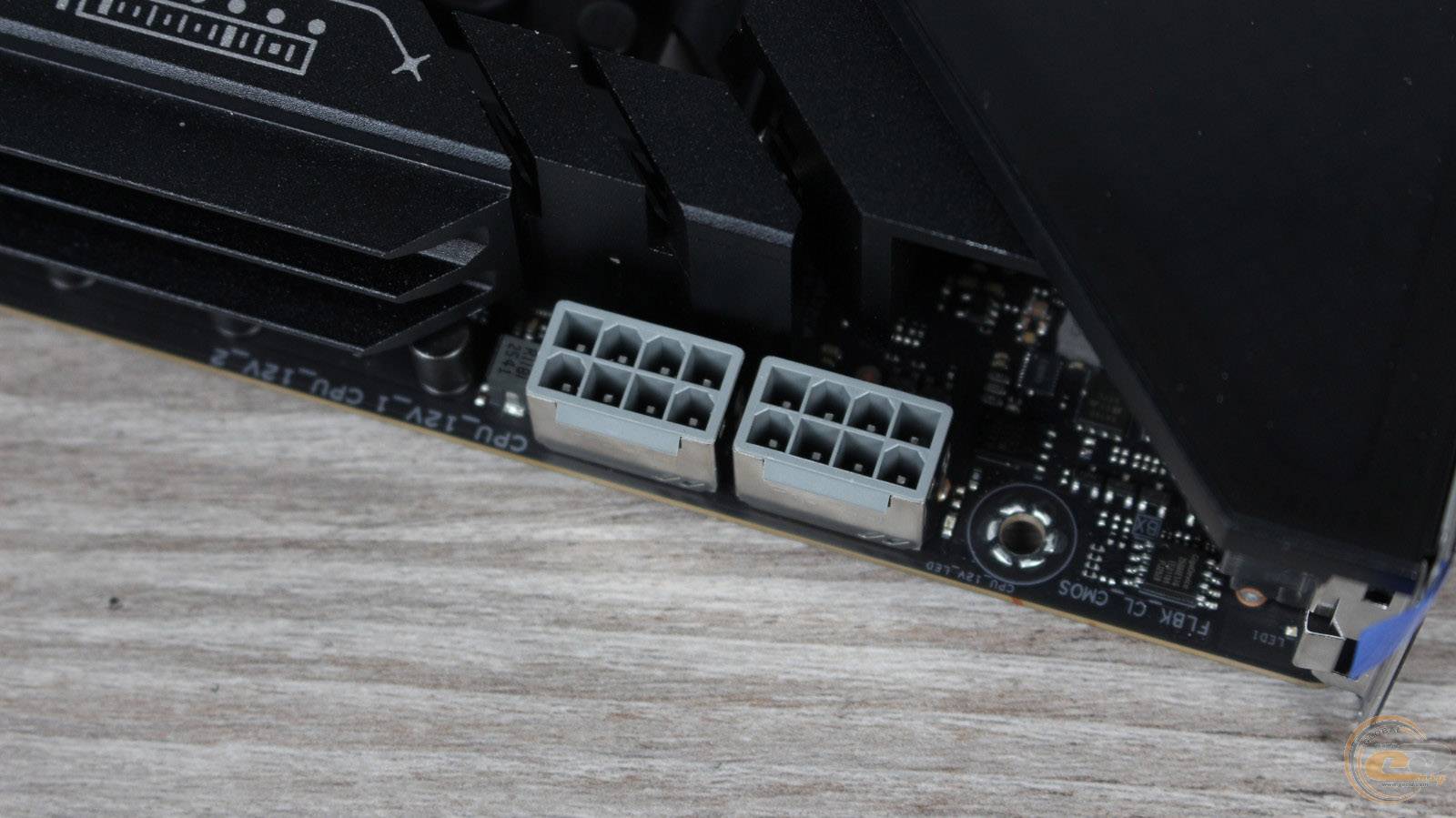

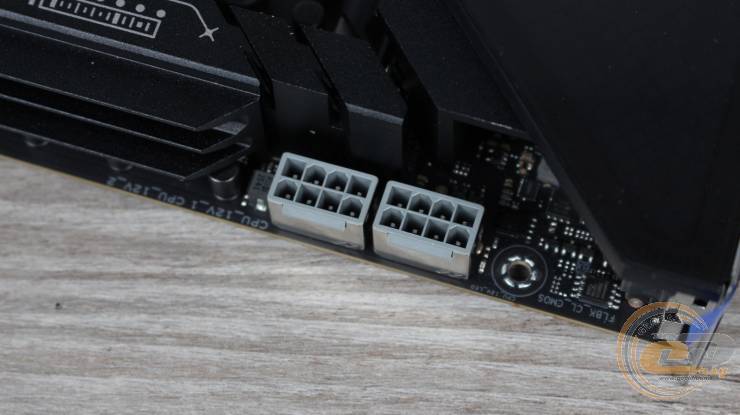

Два усиленных 8-контактных разъема ATX12V позволят пользователю задействовать с этой платой любые топовые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000 без ограничений в энергопотреблении. Рядом расположен красный индикатор, который загорается при некорректном подключении к ним.

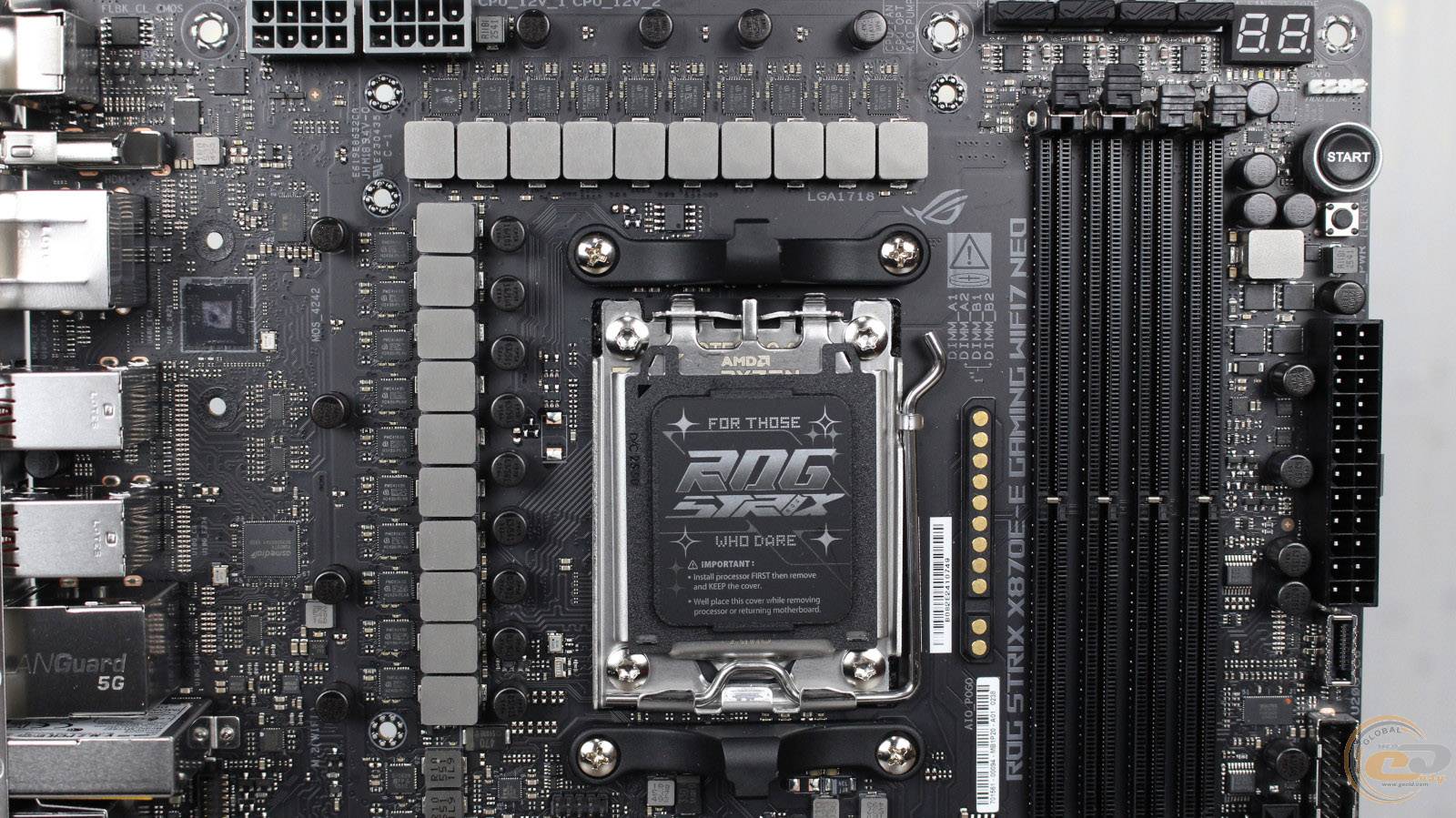

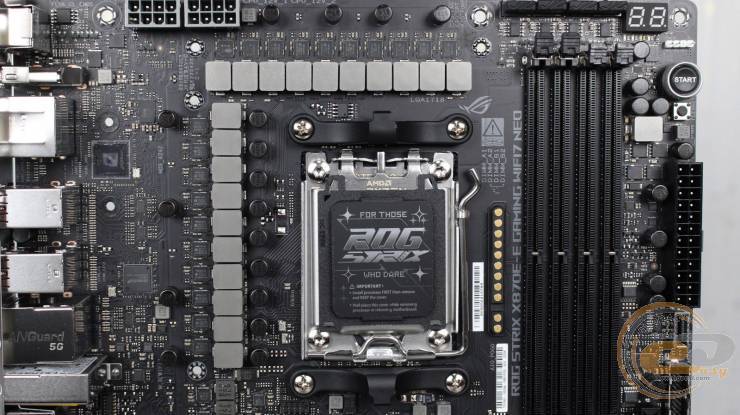

Производитель наделил ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 18(110 А) + 2(110 А) + 2(80 А)-фазной схемой питания.

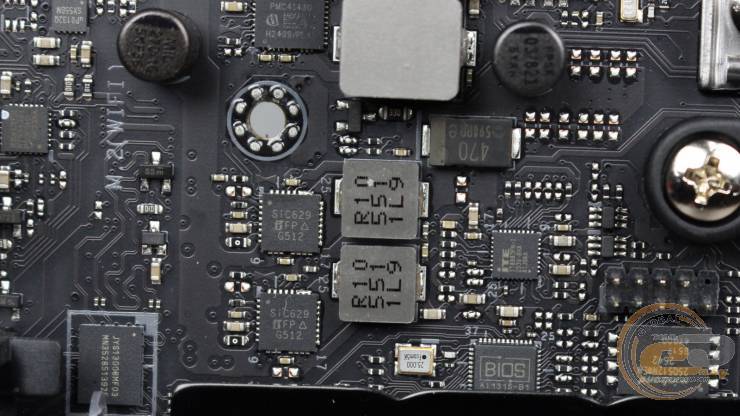

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, а также двадцати микросхем Infineon PMC41430 (110 А) и двух Vishay SiC629 (80 А).

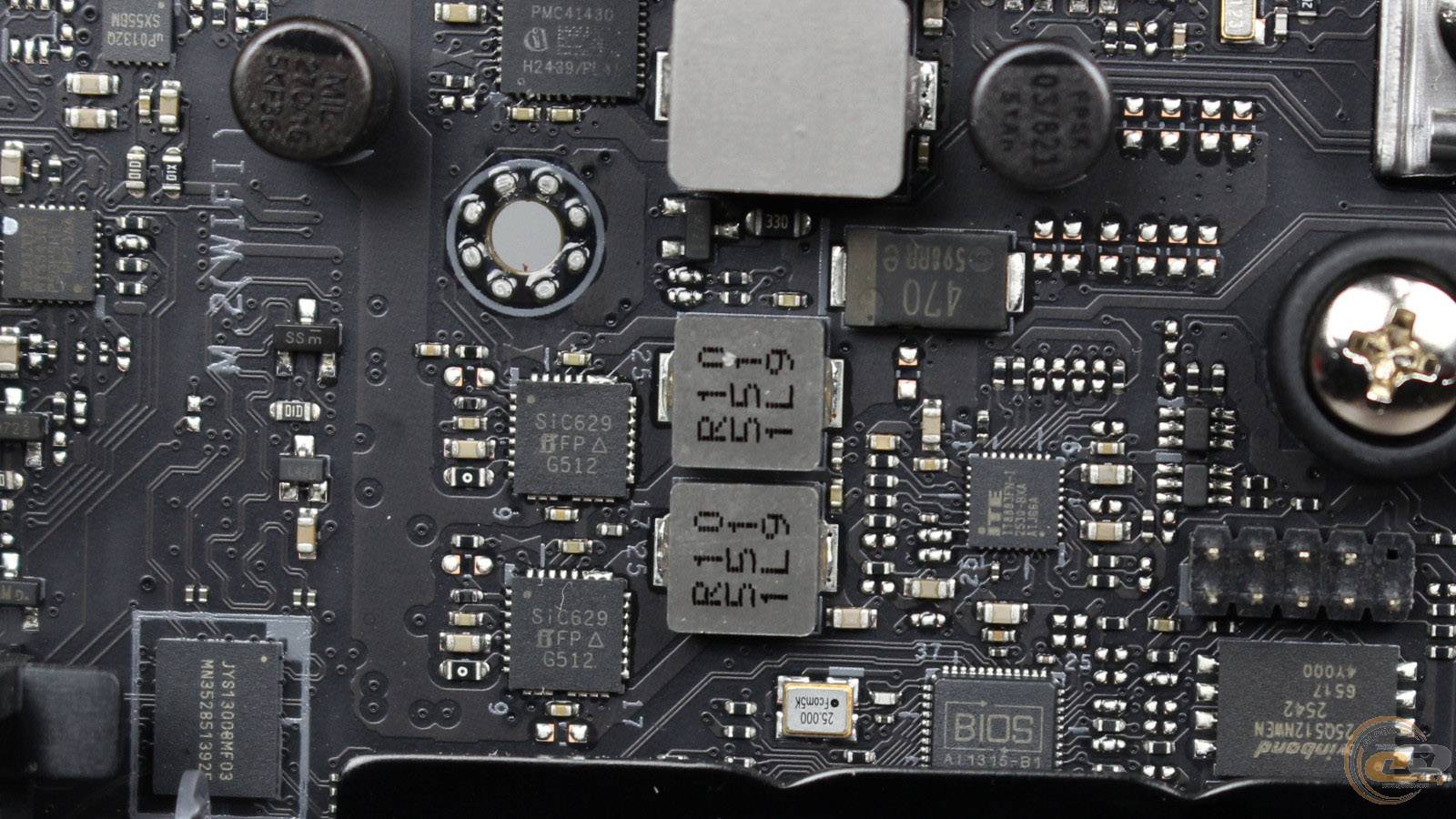

За регулировку напряжения на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа отвечает ШИМ-контроллер Richtek Technology RT3672JE.

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2205.

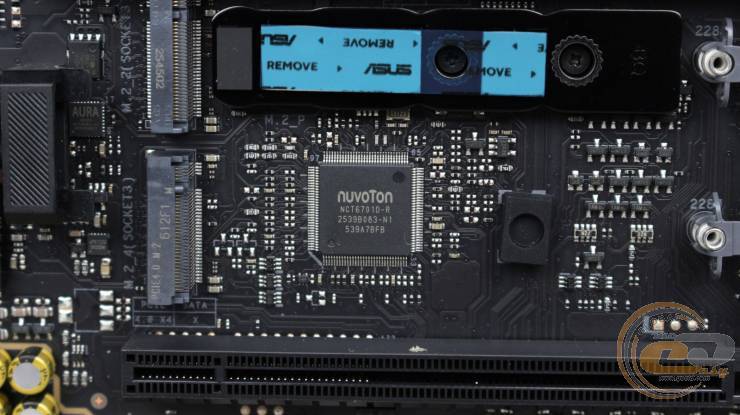

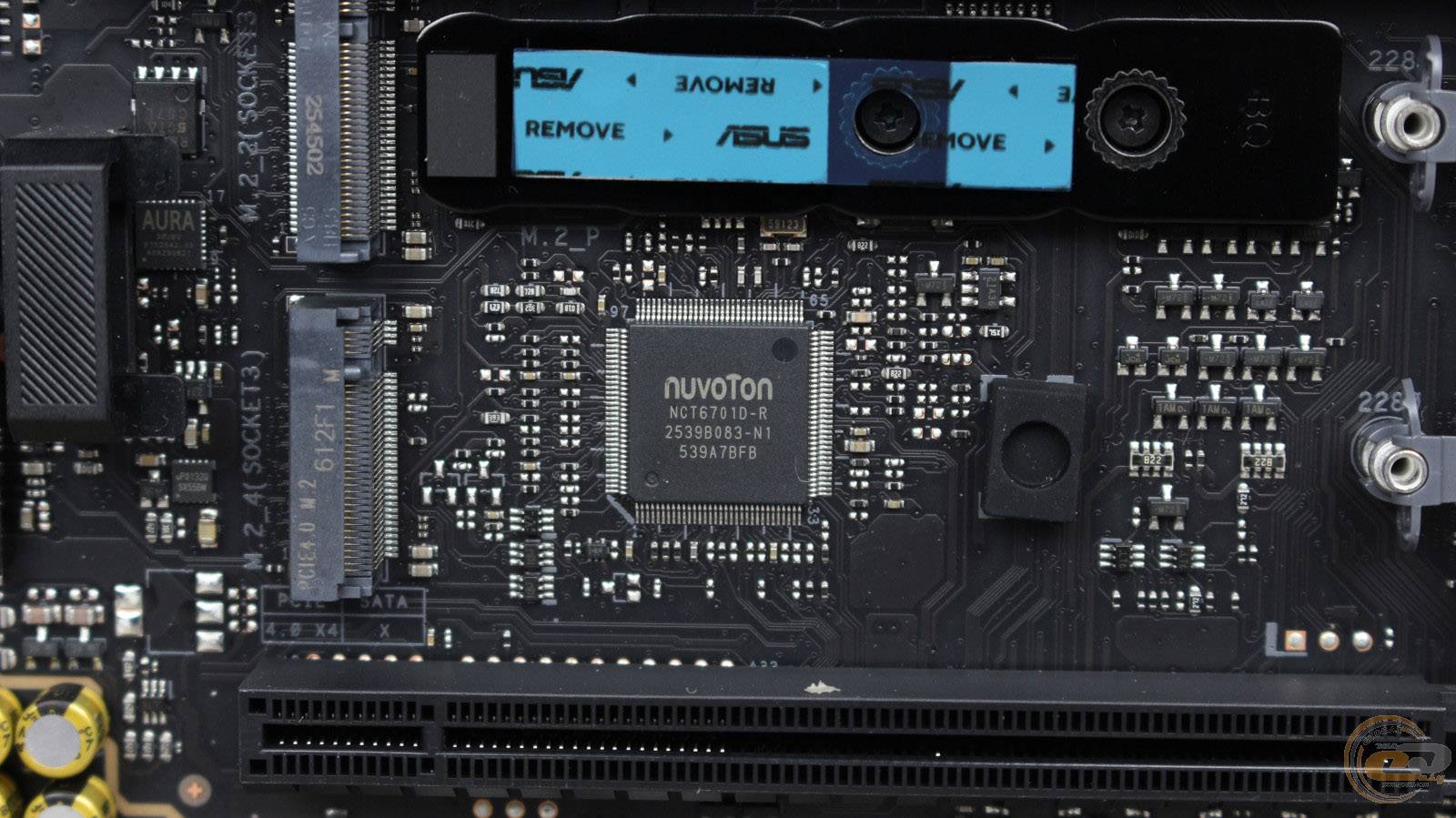

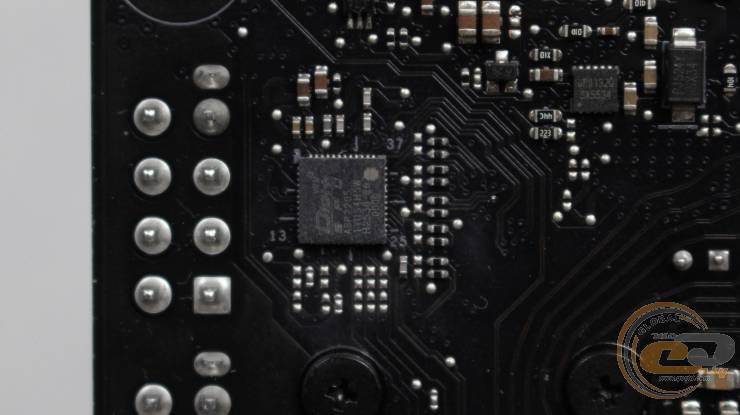

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D-R.

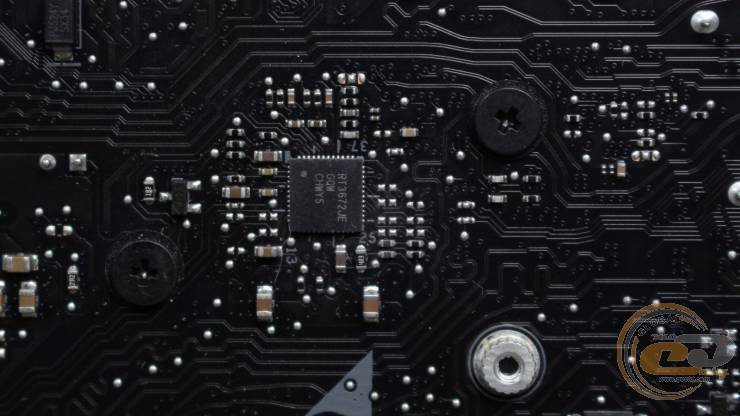

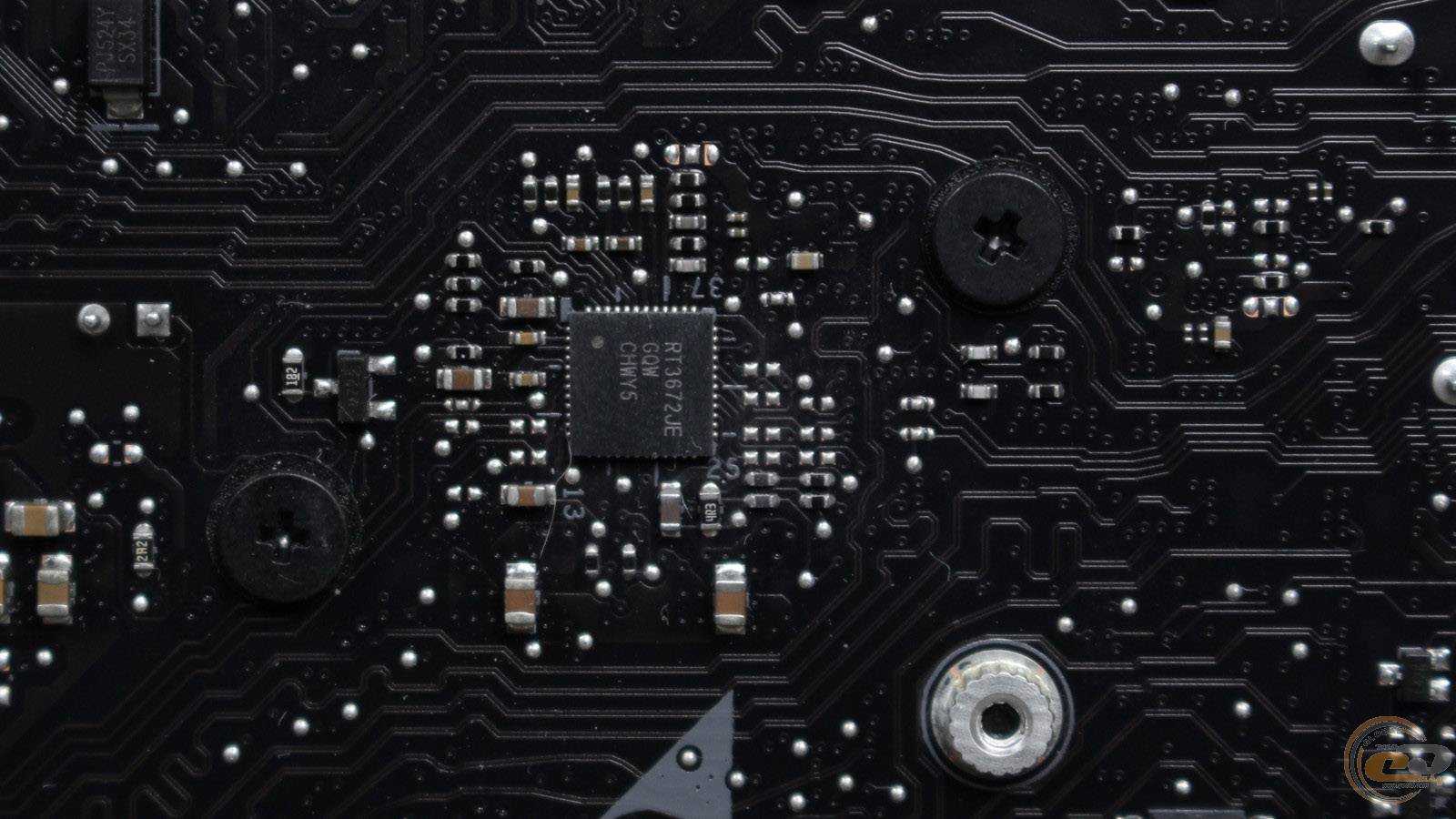

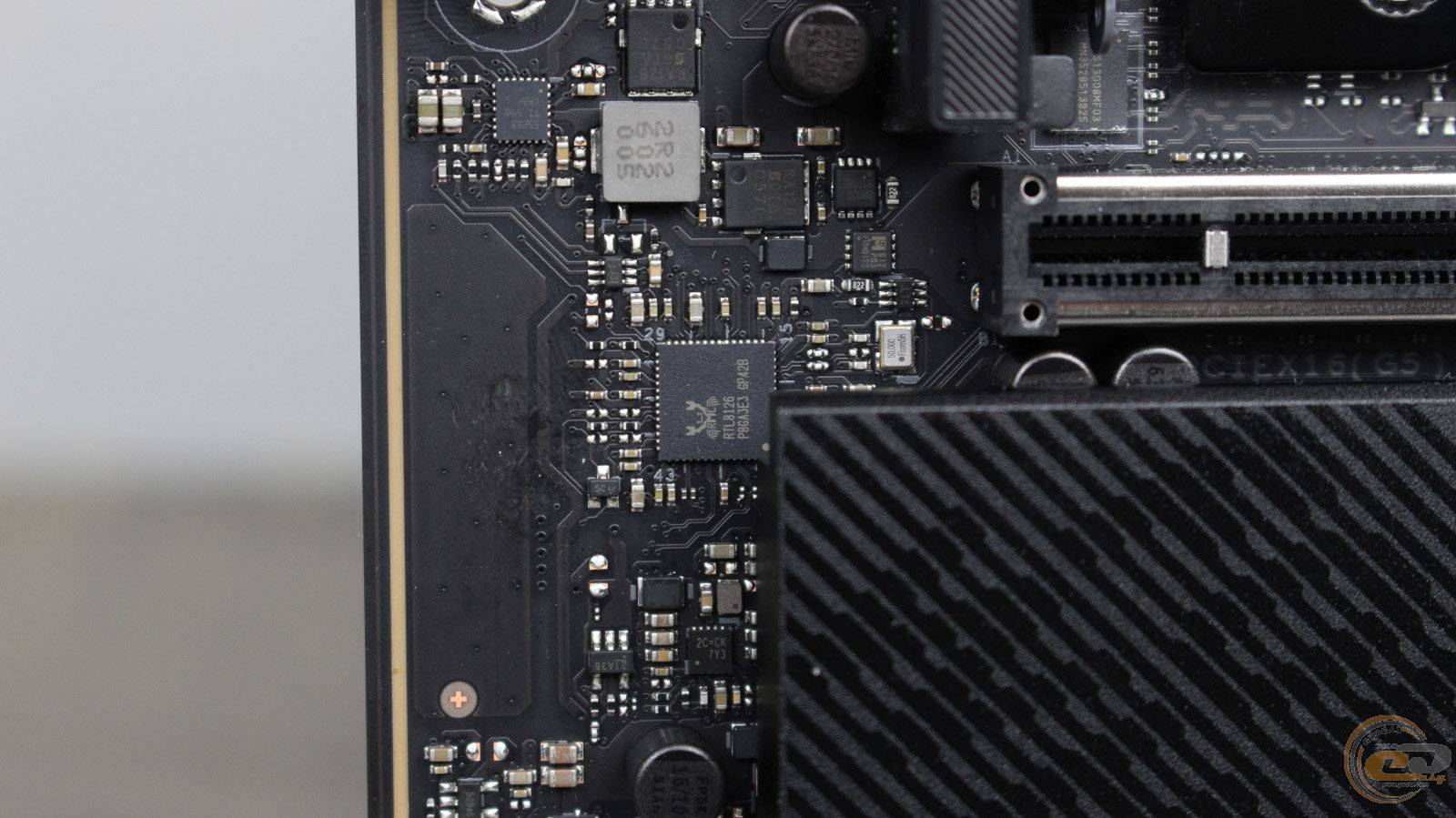

Поддержка сетевых соединений обеспечивается LAN-контроллером Realtek RTL8126 с возможностью передачи данных до 5 Гбит/с.

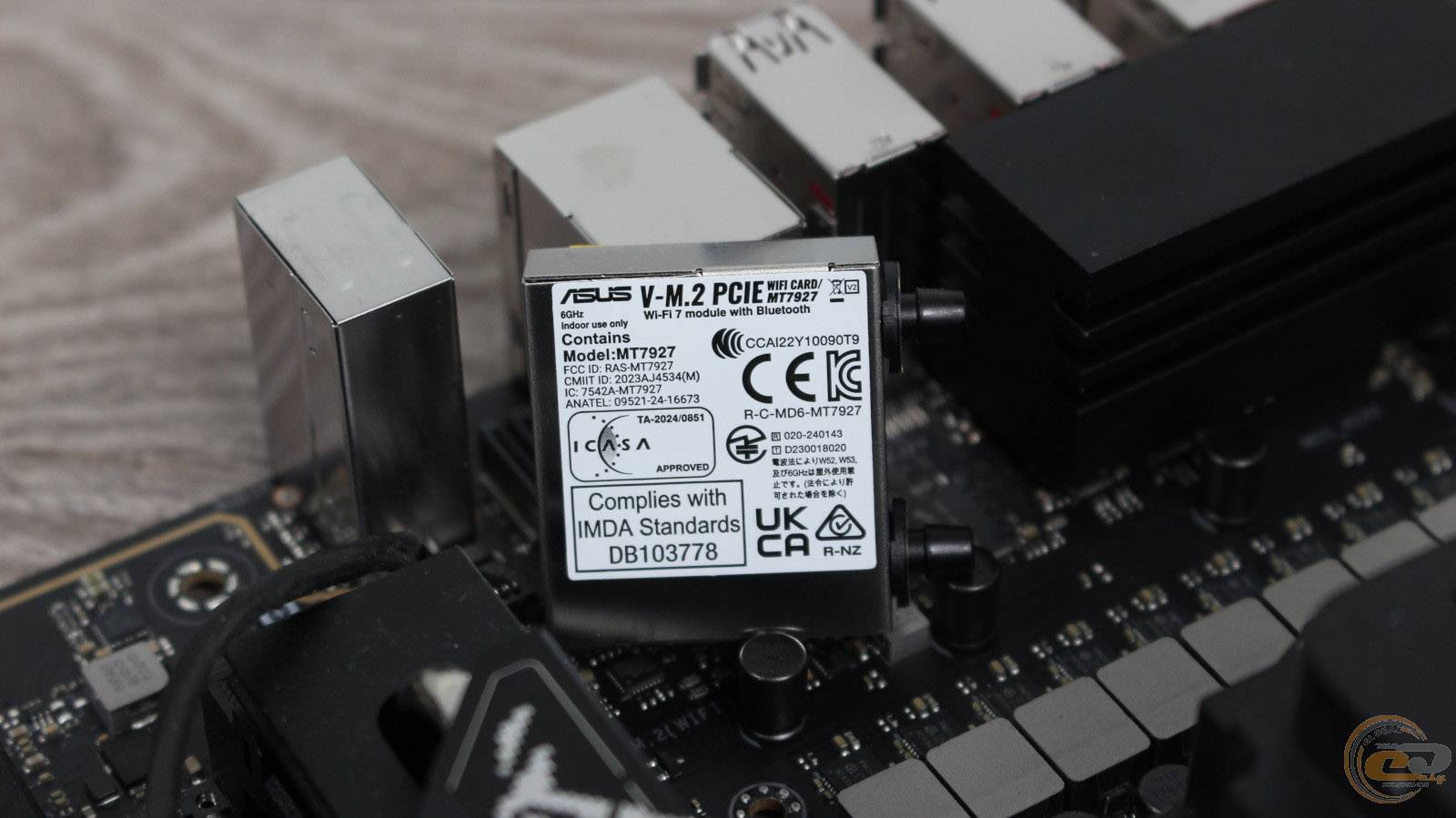

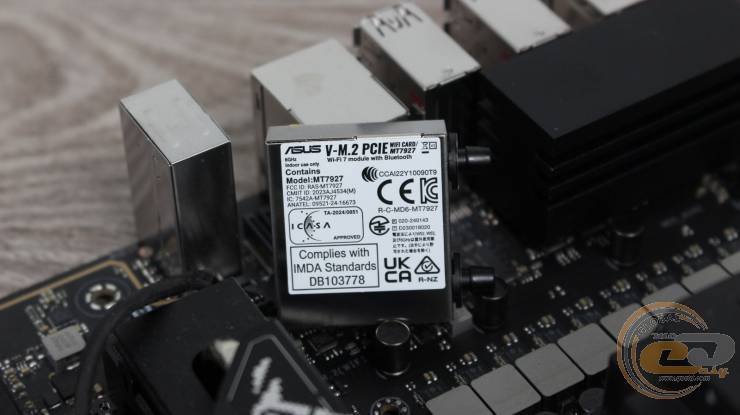

За работу Wi-Fi стандарта 7 и Bluetooth 5.4 отвечает модуль MediaTek Wi-Fi 7 MT7927. Он поддерживает три частотных диапазона – 2.4, 5 и 6 ГГц, может использовать канал шириной 320 МГц, а также способен обеспечить высокую пропускную способность до 6,5 Гбит/с, что значительно превосходит возможности Wi-Fi 6E.

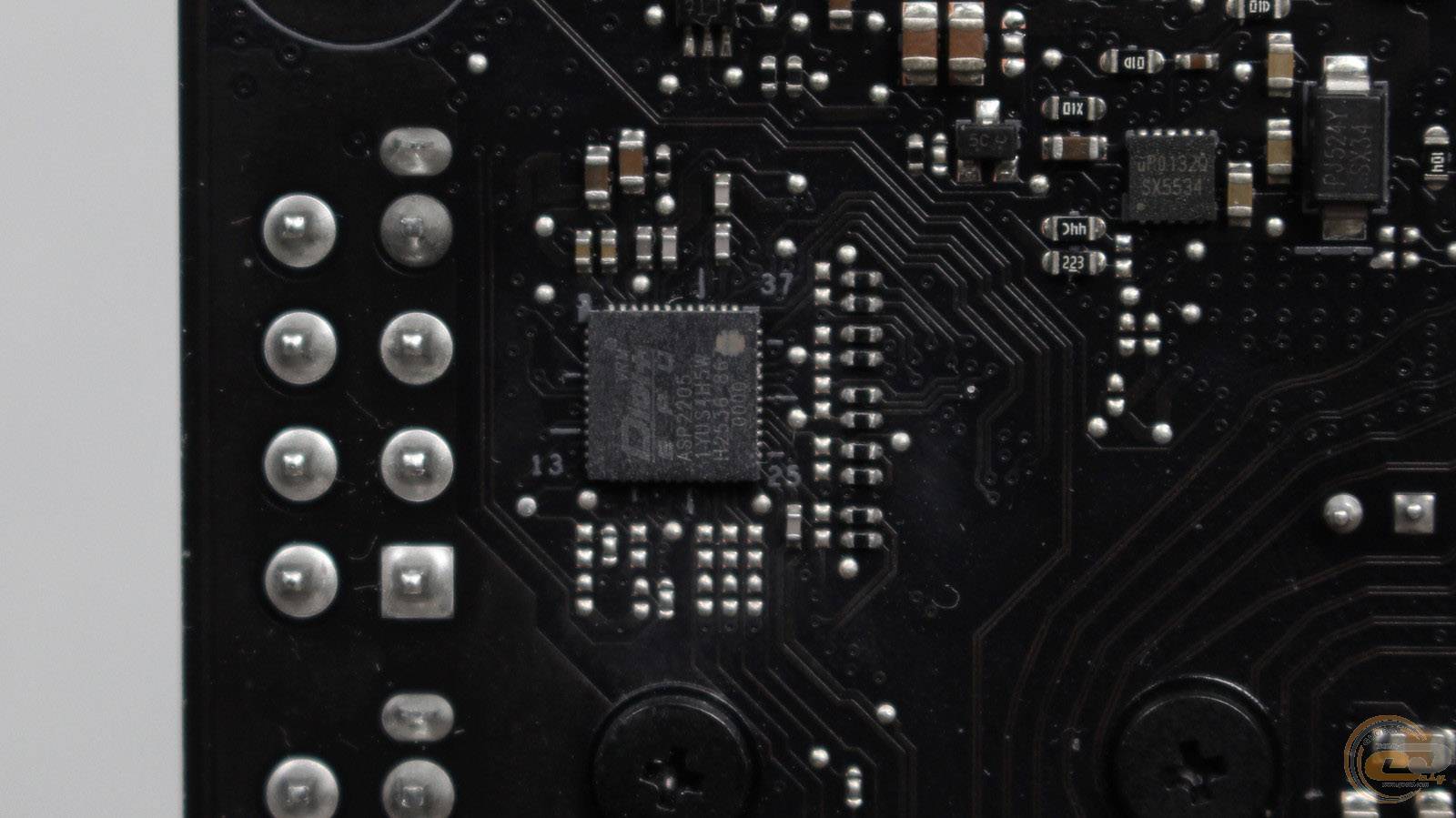

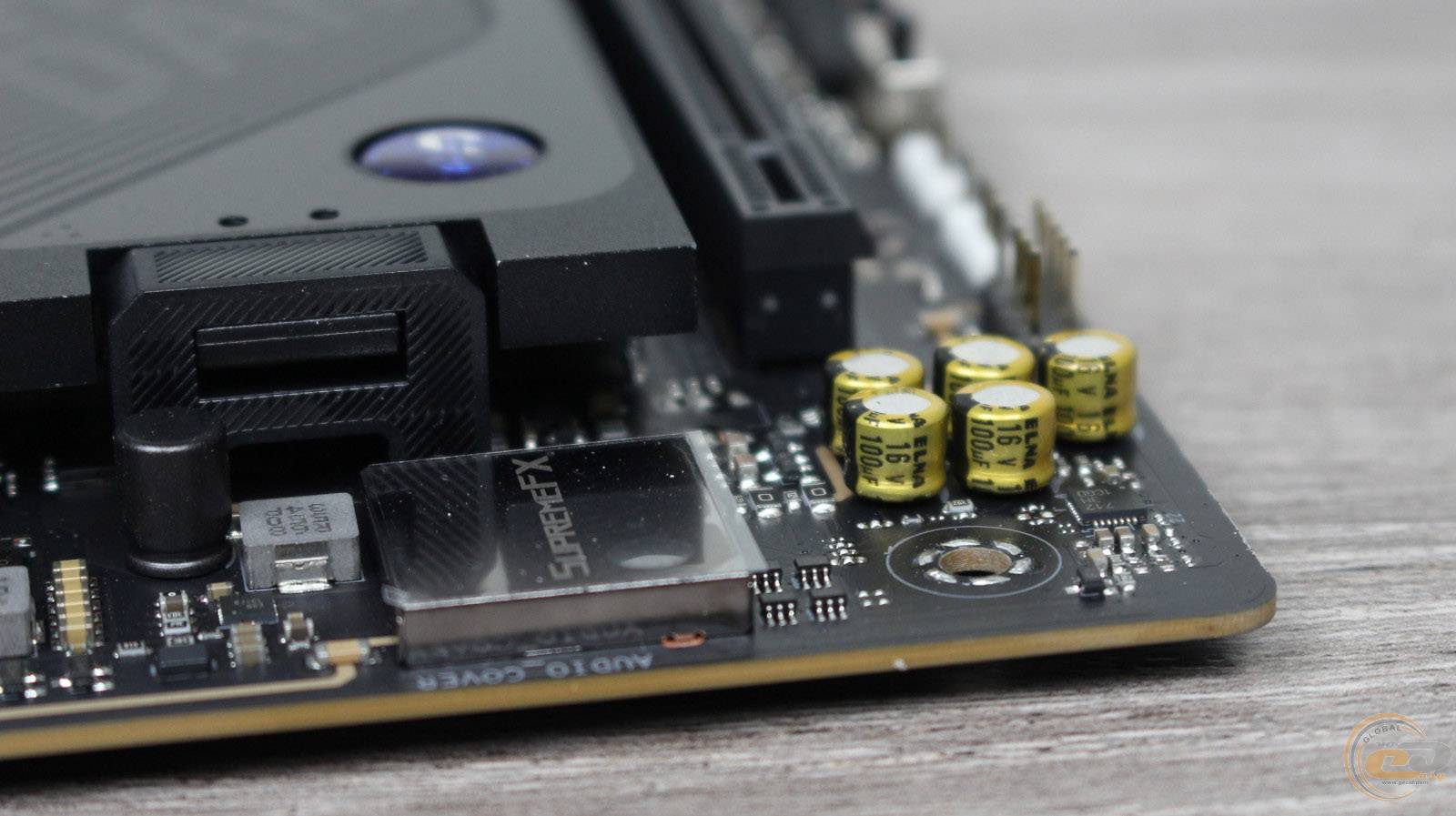

Зона аудио ROG SupremeFX отделена от основной части текстолита и представлена однокристальным 7,1-канальным HDA-кодеком Realtek ALC4080, работающим с усилителем Savitech SV3H712 AMP и японскими премиальными аудиоконденсаторами. Realtek ALC4080 может передавать высококачественный звук до 32 бит/384 кГц, а также отличается хорошим соотношением сигнал/шум на уровне 110 дБ. Чтобы избежать помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.

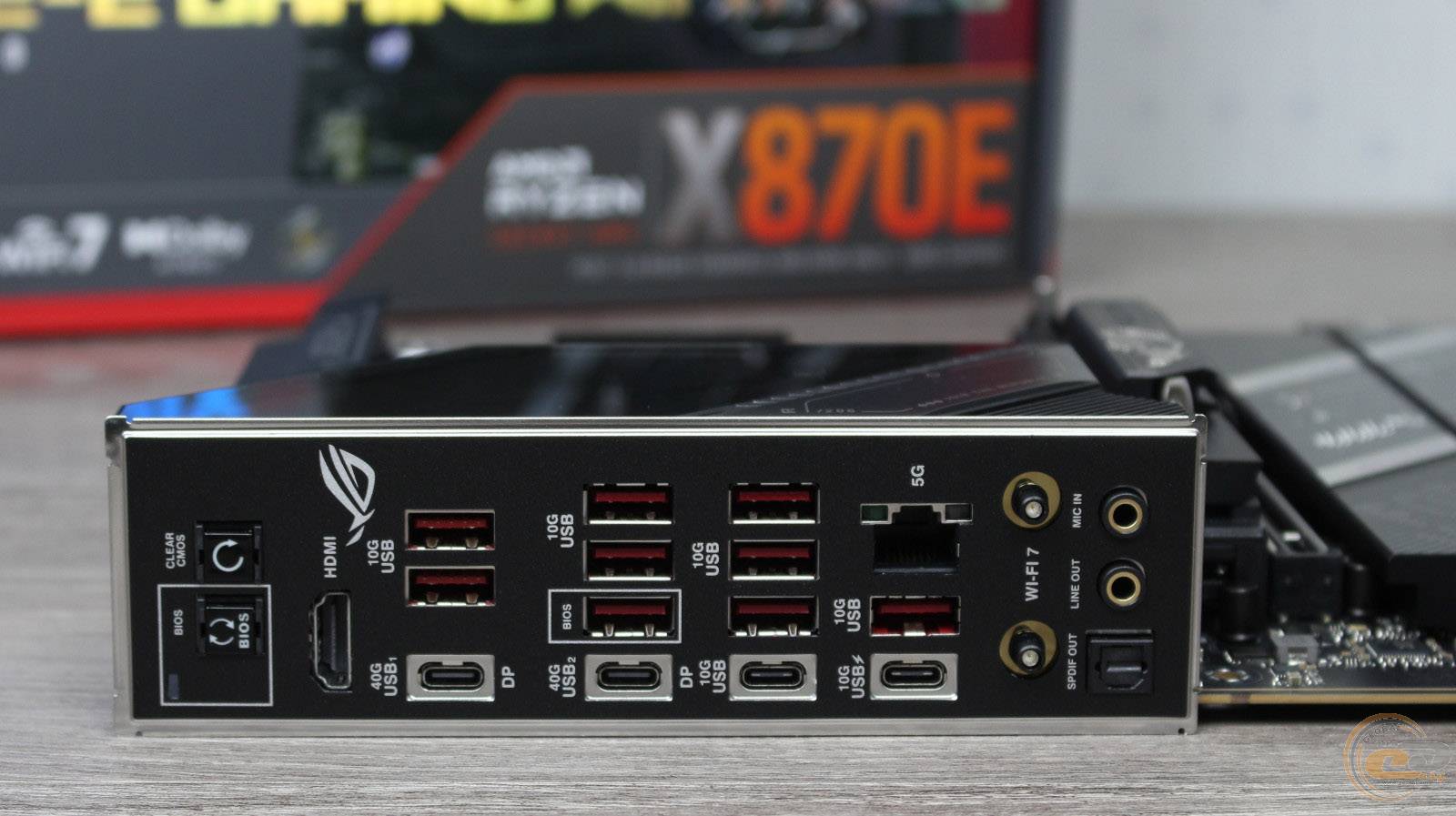

На интерфейсную панель ASUS ROG STRIX X870E-E GAMING WIFI7 NEO производитель вывел следующие кнопки и порты:

• 1 x кнопка обновления BIOS (BIOS FlashBack);
• 1 x кнопка сброса настроек CMOS;
• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 9 x USB 3.2 Gen 2 (Type-A);
• 2 x USB 3.2 Gen 2 (Type-C);
• 1 x RJ45;
• 2 x коннекторы антенн Wi-Fi;
• 1 x Optical S/PDIF выход;
• 2 x золоченые аудио-порты.

Для реализации активного охлаждения комплектующих на героини обзора присутствует восемь 4-контактных разъемов с поддержкой ШИМ-регулирования скорости (обозначены цифрой 4 на схеме). Два из них служат для системы охлаждения CPU, один предназначен для подключения помпы СЖО, а пять других – для корпусных вентиляторов.

Также для упрощенного подключения наиболее актуальных моделей жидкостных систем охлаждения от ASUS на плате предусмотрен один ASUS СЖО Q-Connector (обозначен цифрой 5 на схеме).

UEFI BIOS

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO использует загрузчик на основе графического интерфейса UEFI. Теперь он предлагает три основных сценария использования: «EZ Mode», в котором базовые настройки сгруппированы на одном экране, «Essential Mode», предоставляющий быстрый доступ к часто используемым настройкам разгона и важной системной информации, а еще привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Функциональные возможности BIOS позволяют не только оптимально настроить систему, но и реализовать разгон ключевых узлов. Для мониторинга можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

Мониторить систему, управлять подсветкой и осуществлять настройки можно непосредственно с ОС с помощью фирменного ПО Armoury Crate.

Частоты процессора и памяти, а также возможности оптимизации

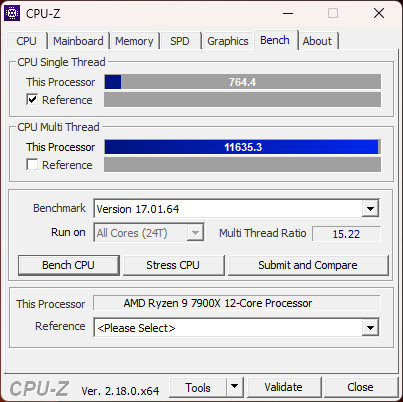

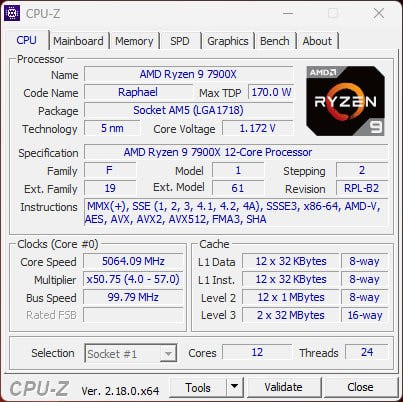

При стресс-тесте в CPU-Z без разгона частота ядер стабильно держалась на уровне 5 ГГц при напряжении 1,172 В.

В программном обеспечении AIDA64 при прохождении более требовательного Stress FPU частота процессора почти не изменилась и при напряжении 1,146 В приближалась к 5 ГГц. При этом процессор работал в штатном режиме, а его среднее потребление составляло 198 Вт.

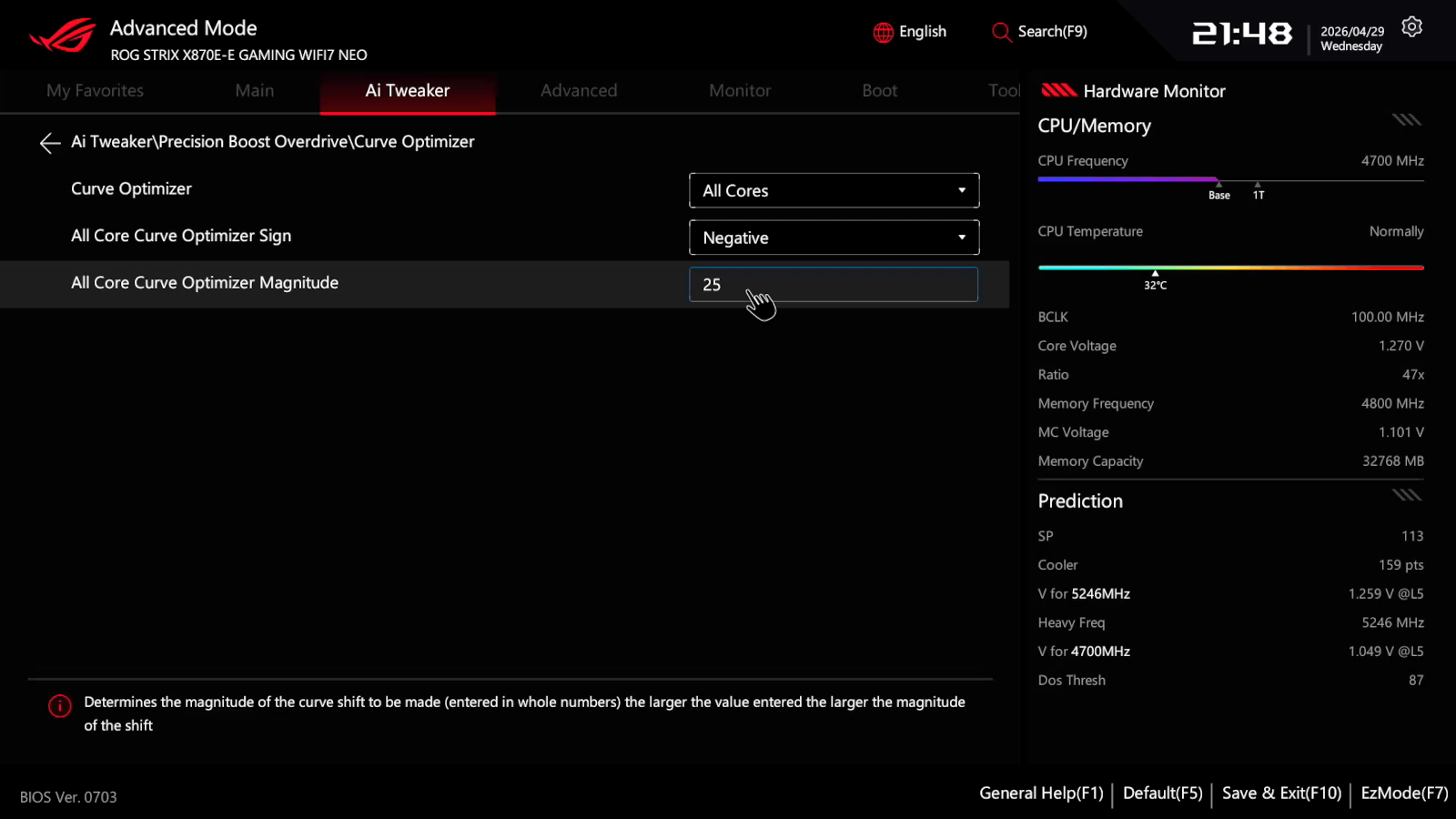

Мы немного оптимизировали работу процессора в BIOS материнской платы. Из раздела «Ai Tweaker» мы перешли в подраздел «Curve Optimizer», где установили следующие настройки:

• для «Curve Optimizer» был выбран вариант «All Cores»;
• «All Core Curve Optimizer Sign» был изменен на «Negative»;
• для «All Core Curve Optimizer Magnitude» мы вписали «25».

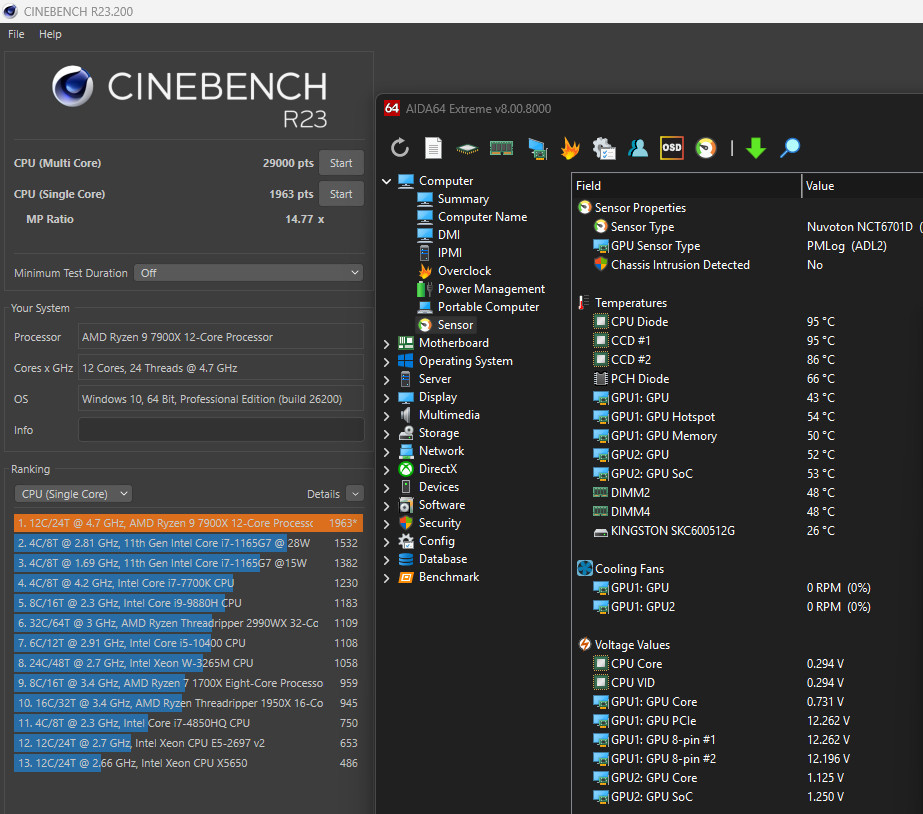

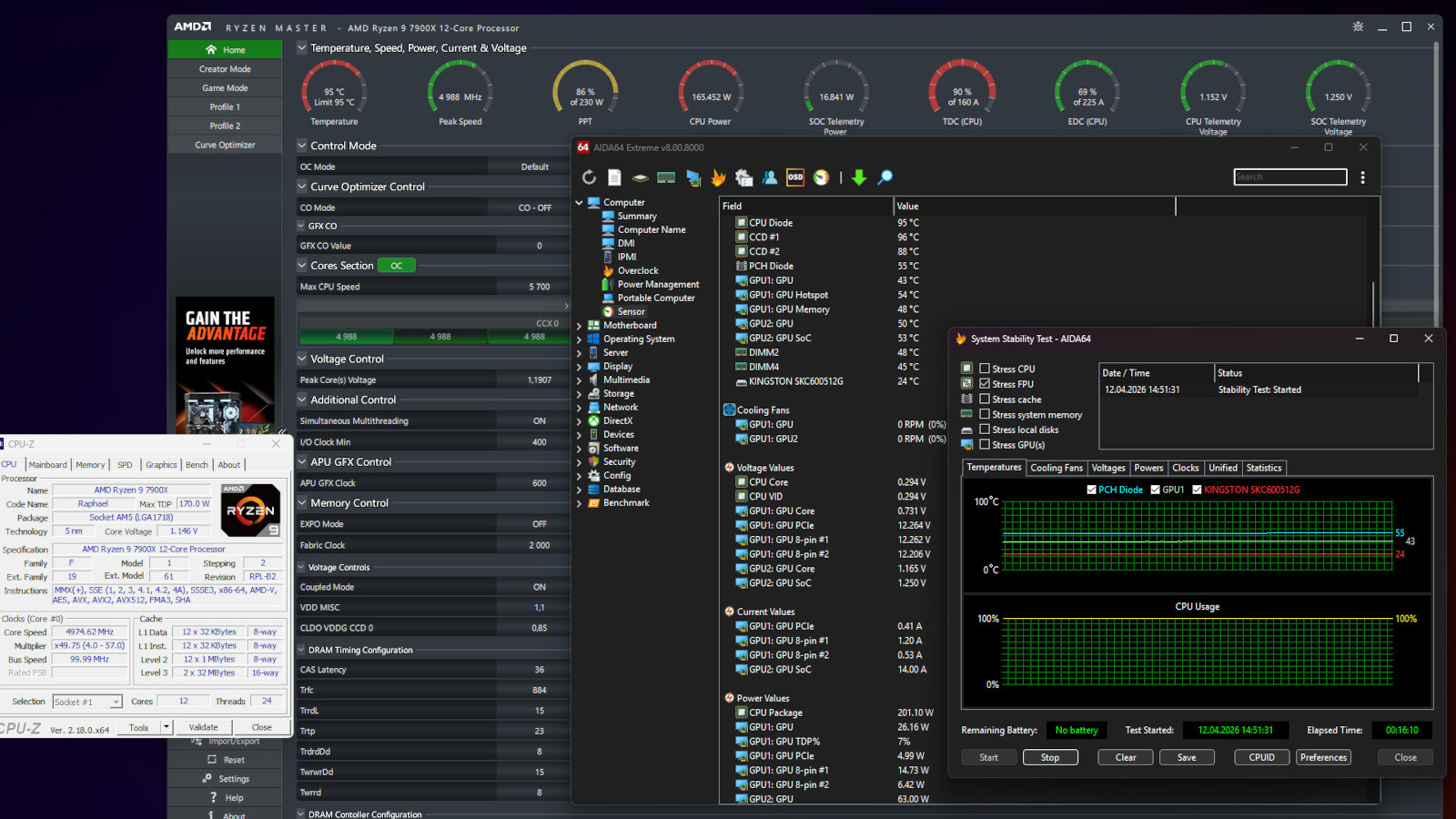

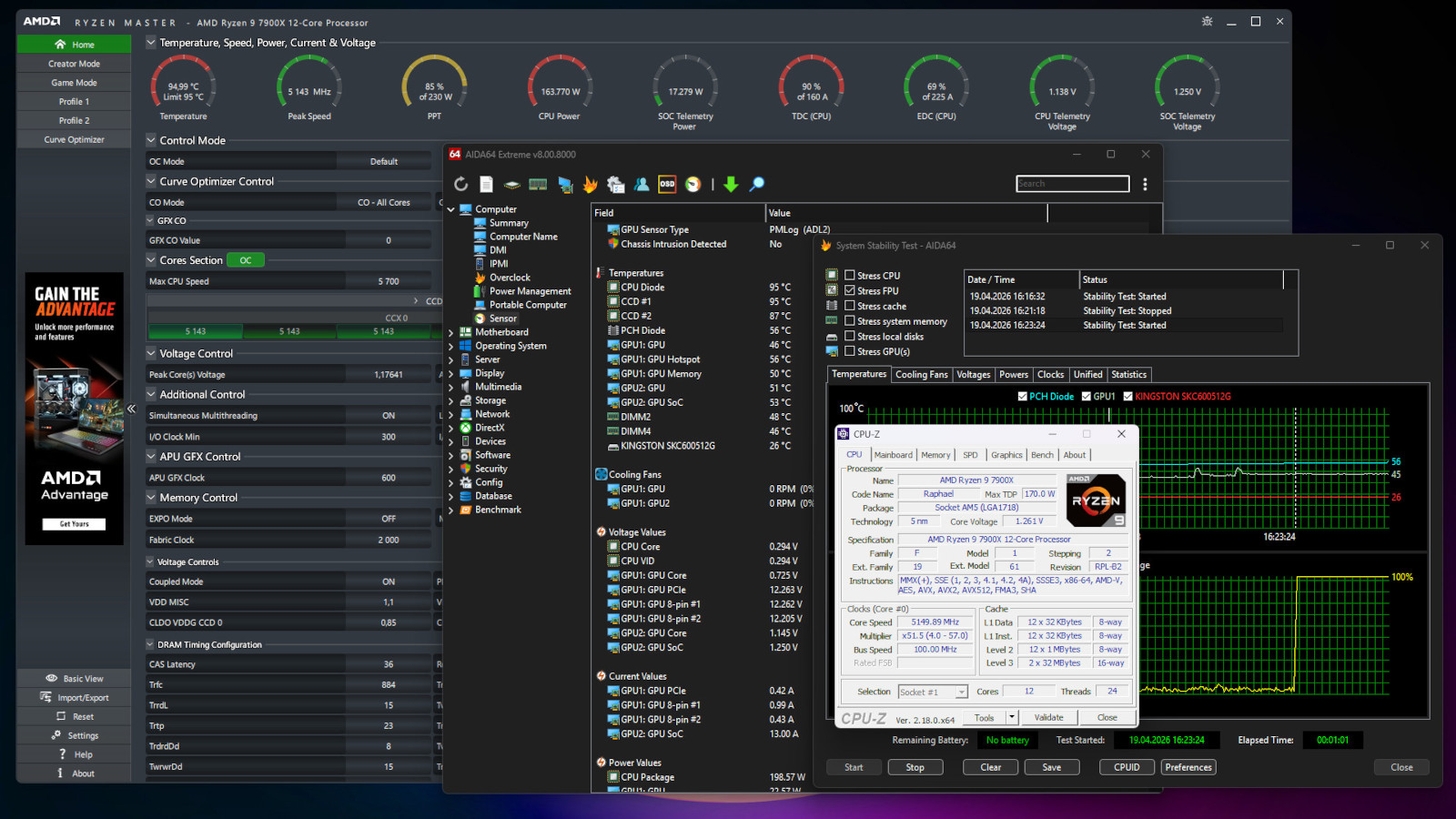

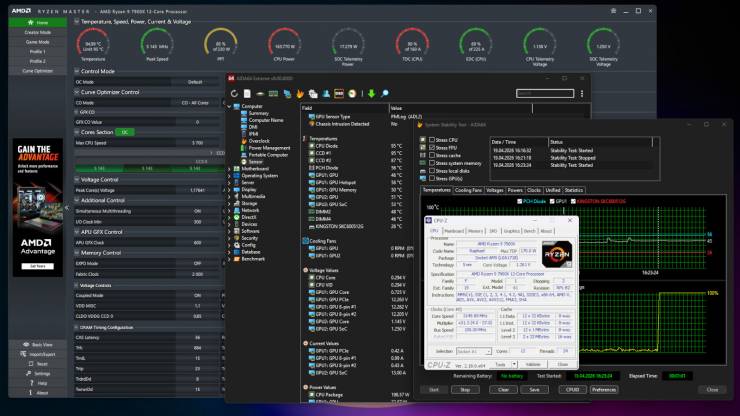

Без проверки стабильности работы системы тоже не обошлось. Для этого мы снова запустили Stress FPU в утилите AIDA64. Подвисаний или BSOD во время его прохождения мы не зафиксировали, так что можем смело переходить к оценке прироста производительности.

AMD Ryzen 9 7900X с настройками по умолчанию

AMD Ryzen 9 7900X с вышеупомянутой оптимизацией

Не будем забывать, что основным преимуществом такой оптимизации является снижение рабочей температуры процессора. Определенный прирост производительности от этого нам тоже удалось получить. В Cinebench R23 показатели выросли на 3% в многоядерном тесте. А вот в одноядерном тесте разница показателей полученных до разгона и после этого не превышала 1%.

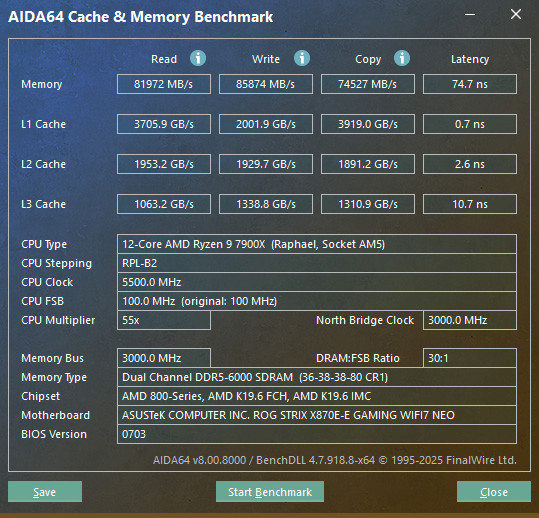

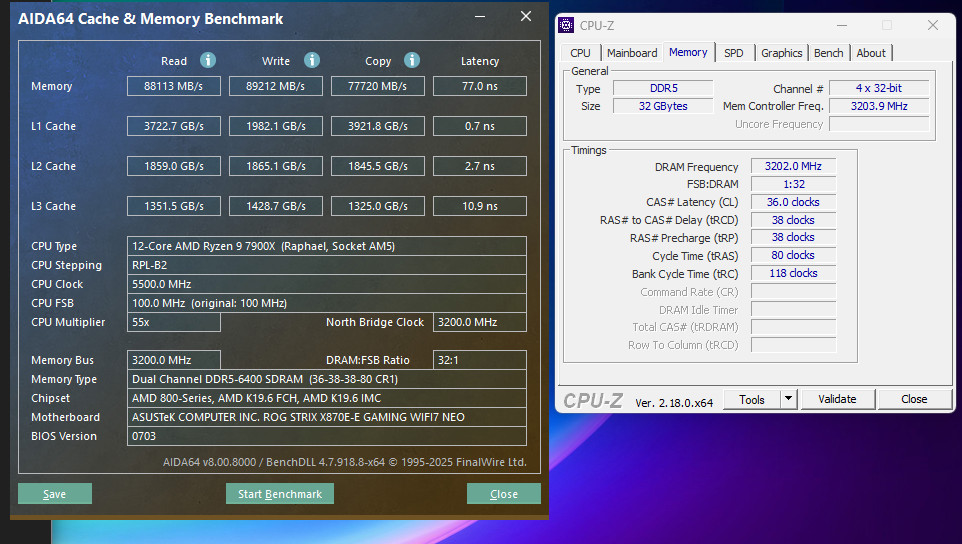

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

При тестировании комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) удалось запустить на 6400 МТ/с без изменения таймингов, но с увеличением напряжения до 1,37 В.

Тестирование

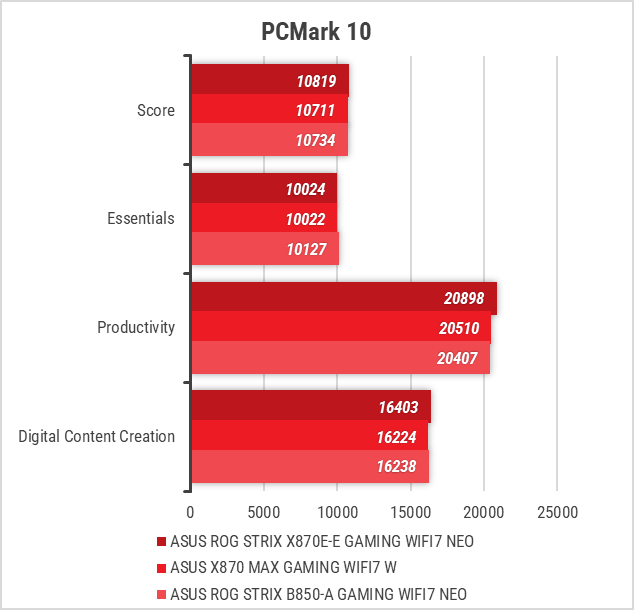

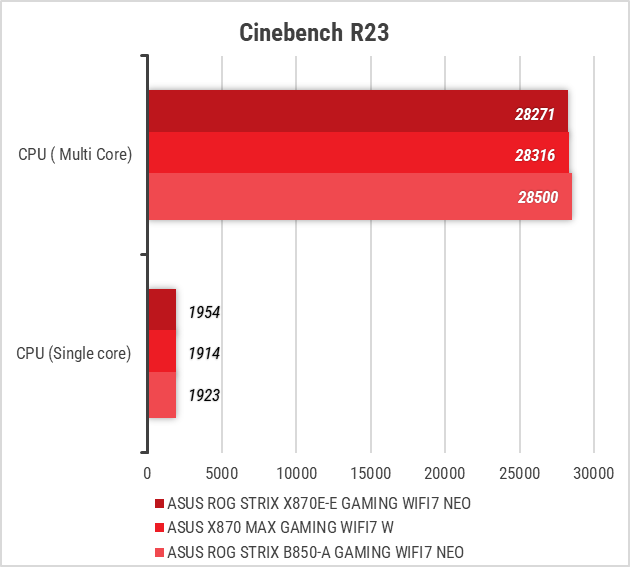

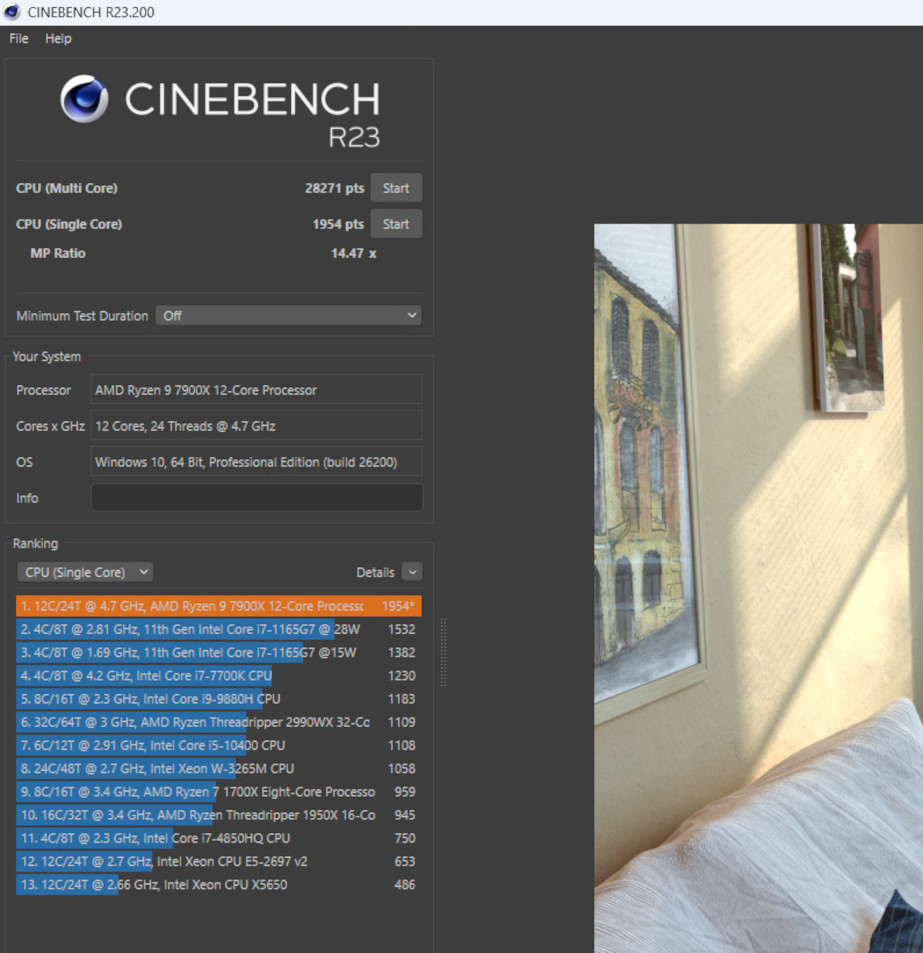

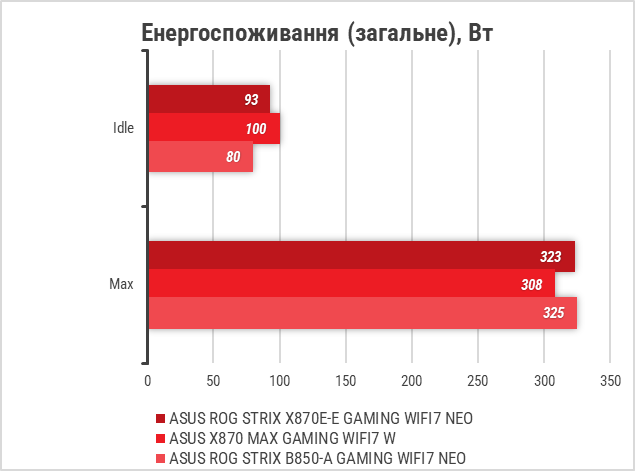

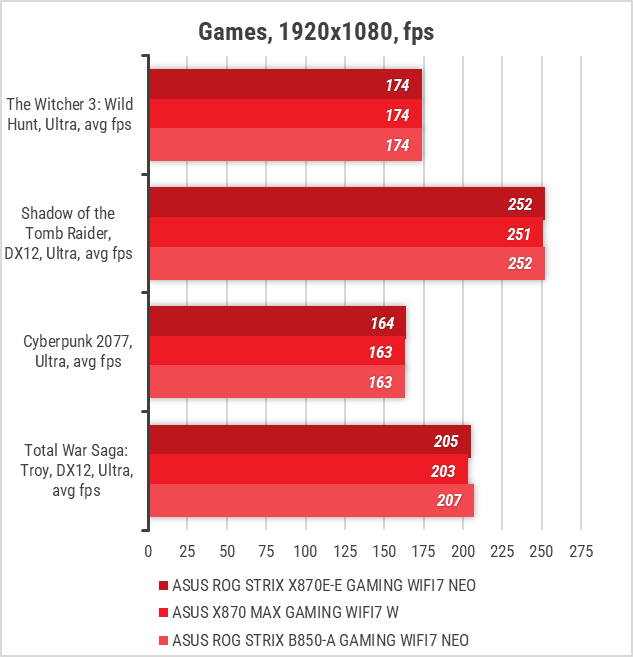

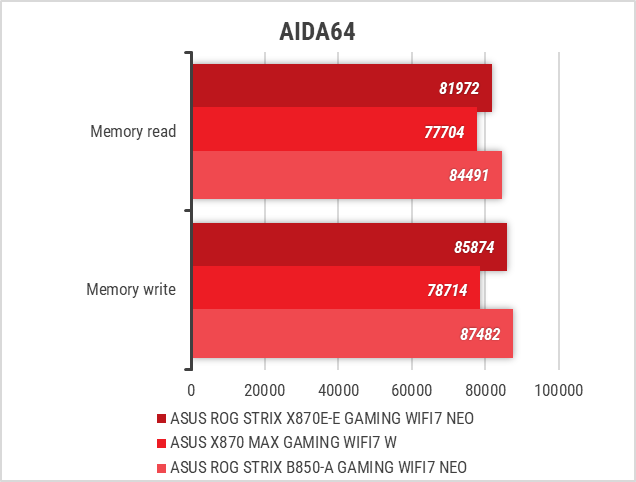

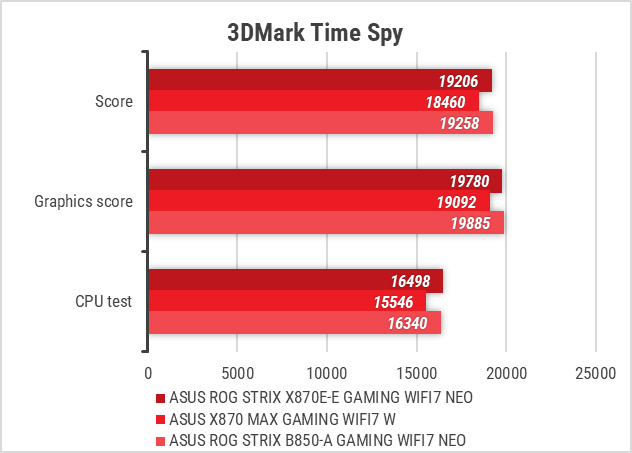

Тестирование материнской платы ASUS ROG STRIX X870E-E GAMING WIFI7 NEO мы проводили вместе со следующим оборудованием:

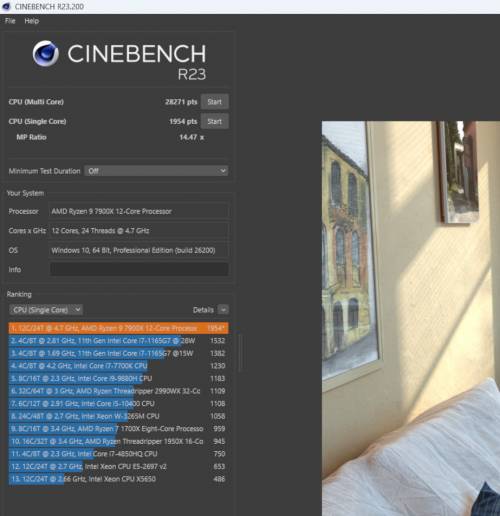

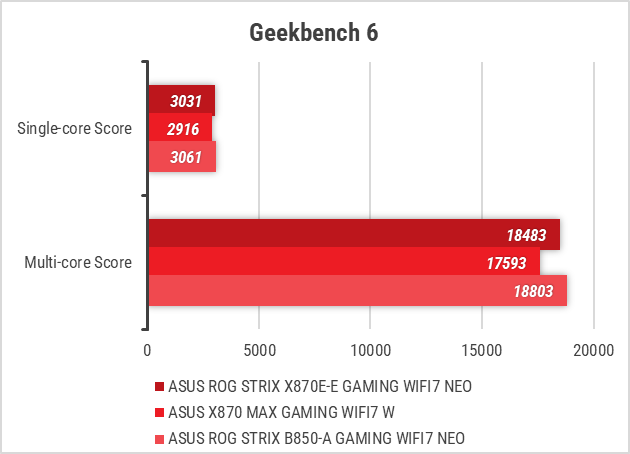

Система с материнской платой ASUS ROG STRIX X870E-E GAMING WIFI7 NEO без проблем прошла вышеперечисленные тесты, обеспечив стабильную работу AMD Ryzen 9 7900X.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Очень хорошо
Уровень шума, дБ(А)	-94.6	Очень хорошо
Динамический диапазон, дБ(А)	94.6	Очень хорошо
Гармонические искажения, %	0.0010	Отлично
Интермодуляционное искажение + шум, %	0.0063	Отлично
Взаимопроникновение каналов, дБ	-94.4	Отлично
Интермодуляция на 10 кГц, %	0.0066	Отлично
Общая оценка		Очень хорошо

Режим работы 24-bit, 48 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.18	Очень хорошо
Уровень шума, дБ(А)	-109.1	Отлично
Динамический диапазон, дБ(А)	108.5	Отлично
Гармонические искажения, %	0.0010	Отлично
Интермодуляционное искажение + шум, %	0.0035	Отлично
Взаимопроникновение каналов, дБ	-97.9	Отлично
Интермодуляция на 10 кГц, %	0.0034	Отлично
Общая оценка		Отлично

Звуковая подсистема ROG SupremeFX на основе кодека Realtek ALC4080 в сочетании с усилителем Savitech SV3H712 AMP не только обеспечила высокие показатели в синтетических тестах, но и показала себя достойно во время прослушивания разнообразного аудио контента.

Выводы

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO, даже учитывая ее немалую стоимость, точно вас не разочарует. Во всех аспектах она соответствует продукту премиального уровня, начиная с множества самых актуальных интерфейсов и заканчивая щедрым набором инженерных решений для максимального упрощения процессов сборки и эксплуатации ПК. Более того, для дополнительного охлаждения модулей ОЗУ производитель предусмотрел отдельный вентилятор на кронштейне. То есть при их агрессивном разгоне не нужно будет собственноручно строить какие-либо конструкции для отвода тепла.

Да и силовая подсистема этой платы явно рассчитана на более амбициозные режимы эксплуатации значительно более мощные процессоры, что в сочетании с имеющимся асинхронным генератором делает ее интересным вариантом для оверклокеров.

Как видим, компания ASUS учла отзывы пользователей и вернула вместо Q-Release Slim физическую кнопку Q-Release для упрощения извлечения видеокарты. Также следует отметить, что теперь и сам слот в любых условиях будет работать в режиме PCIe 5.0 x16.

То есть некоторые компромиссы могут возникнуть только при одновременном использовании второго слота для высокоскоростных накопителей (M.2_2) и USB4 (Type-C) с интерфейсной панели. Но и здесь предусмотрена возможность путём отключения вышеупомянутых USB4 получить для слота M.2 режим PCIe 5.0 x4.

На качество звука жаловаться не приходилось, ведь традиционно для моделей линейки ROG STRIX здесь имеется звуковая система на основе кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP.

Интересно было увидеть в BIOS материнской платы Essential Mode, удачно балансирующую между привычными режимами за счет сочетания быстрого доступа к настройкам разгона с отображением важной системной информации.

Ну а в эффектности внешнего вида ASUS ROG STRIX X870E-E GAMING WIFI7 NEO точно не уступит конкурентам за счет обширной зоны иллюминации Polymo Lighting.

В итоге, ASUS ROG STRIX X870E-E GAMING WIFI7 NEO ориентирована на геймеров, создателей контента и опытных пользователей, желающих не только в полной мере использовать возможности текущих процессоров Ryzen, но и иметь ощутимый запас на будущее.

Достоинства:

• большие радиаторы, объединенные тепловой трубкой на системе питания, и массивный радиатор чипсета, обеспечивающие плате высокоэффективный отвод тепла;
• 18(110 А) + 2(110 А) + 2(80 А)-фазная схема питания;
• одновременное использование светодиодных диагностических индикаторов и цифрового индикатора для отображения POST-кодов;
• наличие перемычки CPU_OV и переключателя PCIe;
• усиленный металлическим кожухом слот для видеокарты, также оснащенный механизмом с кнопкой Q-Release;
• удобные фиксаторы M.2 Q-Latch и Q-Slide;
• толстые радиаторы на высокоскоростных накопителях, которые вдобавок оснащены безвинтовым механизмом M.2 Q-Release;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• 5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах) и Bluetooth 5.4;
• наличие пяти слотов M.2, два из которых работают в режиме PCIe 5.0 x4;
• усиленные 8-контактные разъемы ATX12V с индикатором некорректного подключения;
• два порта USB4 на интерфейсной панели;
• поддержка одним из USB 3.2 Gen 2 (Type-C) на интерфейсной панели PD/PPS до 30 Вт;
• звуковая подсистема на основе кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP;
• восемь коннекторов для подключения вентиляторов и СЖО;
• три разъема для подключения ARGB светодиодных лент;
• производителем предусмотрена возможность дополнительного охлаждения модулей ОЗУ;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 9600 МТ/с;
• объем микросхемы ROM на плате увеличен до 64 МБ;
• один из самых современных наборов портов на интерфейсной панели;
• большая зона иллюминации Polymo Lighting.

Особенности:

• асинхронный генератор;
• две полезные кнопки на плате, одна из которых может выполнять несколько функций;
• Q-Connector для упрощения подключения новейших СЖО от ASUS.

Недостатки:

• использование слота M.2_3 выключит нижний слот PCI Express 4.0 x16 (x4);
• слот M.2_2 работает по умолчанию в режиме PCIe 5.0 x2 для обеспечения функционирования имеющихся на интерфейсной панели USB4 (Type-C).
