Обзор и тестирование материнской платы ROG STRIX Z270H GAMING: разумный выбор для игровой системы

Игровая линейка ROG STRIX образца начала 2017 года продолжает нас радовать огромным разнообразием моделей материнских плат, выполненных на разных чипсетах, в нескольких форматах и с вполне разумным ценовым позиционированием. Благодаря такому выбору у пользователя без проблем получится подобрать подходящую под конкретные запросы модель, не переплачивая за ненужную функциональность.

ROG STRIX Z270H GAMING

На этот раз у нас на тестировании оказалась самая младшая материнская плата формата ATX, выполненная на чипсете Intel Z270. При средней стоимости порядка $175, она предлагает хорошее современное оснащение, поддержку практически всех наиболее востребованных интерфейсов (за исключением USB Type-C) и отличную звуковую подсистему. Давайте же разберемся, стоит ли новинка внимания.

Спецификация

Модель

ROG STRIX Z270H GAMING

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x2)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

4 x USB 3.0

2 х USB 3.1

2 х USB 2.0

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 234 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ROG STRIX Z270H GAMING ROG STRIX Z270H GAMING

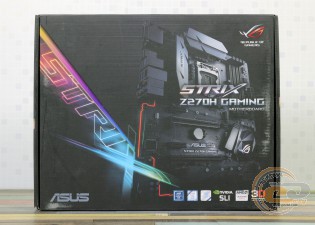

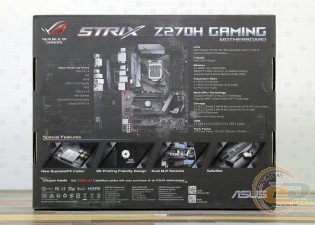

Упаковка новинки выполнена в виде картонной коробки с приятным оформлением в традиционном для ROG STRIX стиле. Отметим и отличное информационное наполнение, которое полностью отображает ключевые преимущества и технические характеристики материнской платы.

ROG STRIX Z270H GAMING

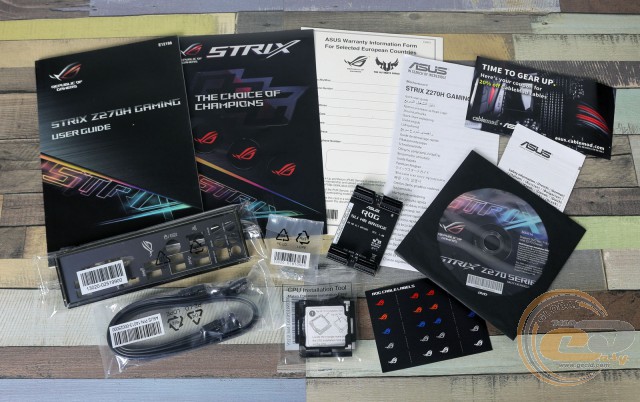

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • набор маркировочных наклеек для кабелей.

Дизайн и особенности платы

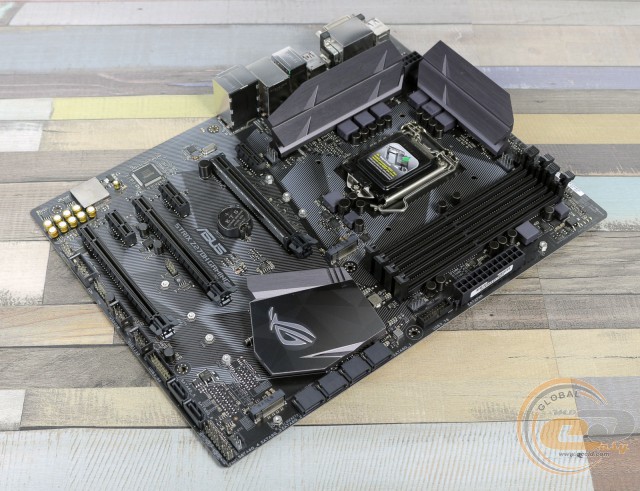

ROG STRIX Z270H GAMING

По сравнению с рассмотренными ранее ROG STRIX Z270E GAMING и ROG STRIX Z270F GAMING, сразу становится понятно, что ROG STRIX Z270H GAMING занимает младшую позицию в линейке. Во-первых, она лишилась защитного пластикового кожуха над интерфейсной панелью, а также получила немного более компактную печатную плату шириной 234 мм против 244 мм у двух старших версий.

ROG STRIX Z270H GAMING

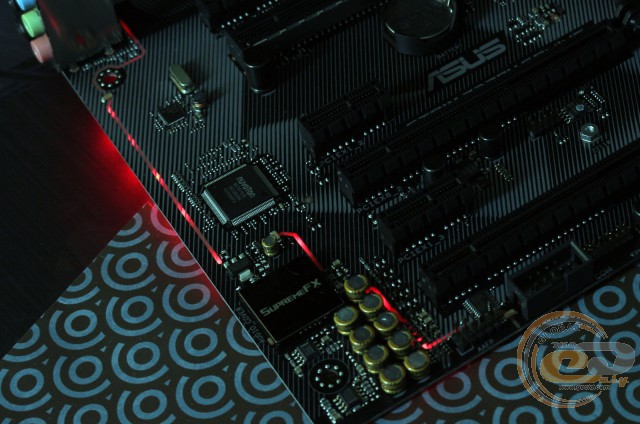

Поскольку нет защитного кожуха, нет и интегрированной в него LED-подсветки, поэтому на ROG STRIX Z270H GAMING светится только полоса в области звуковой подсистемы. Еще одним отличием является отсутствие разъема подключения светодиодной ленты.

ROG STRIX Z270H GAMING

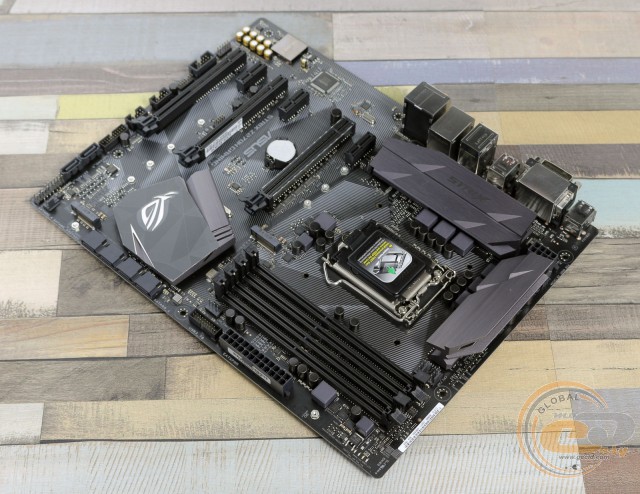

К компоновке набортных элементов и удобству сборки никаких претензий у нас не возникло, ведь все порты и разъемы расположены на оптимальных местах, а DIMM-слоты оборудованы защелками только с одной стороны.

ROG STRIX Z270H GAMING

Взглянув на обратную сторону печатной платы, можно отметить только опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ROG STRIX Z270H GAMING

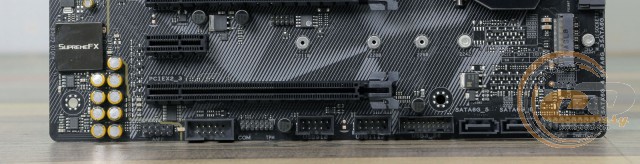

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета Intel Z270 реализована поддержка четырех внутренних портов USB 2.0 и двух внешних. Что же касается USB 3.0, то их восемь: четыре внутренних и четыре внешних.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

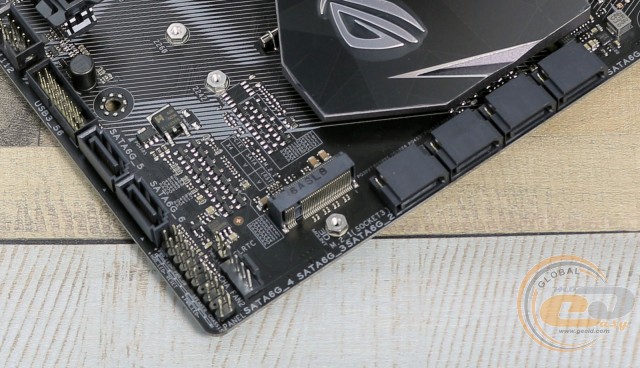

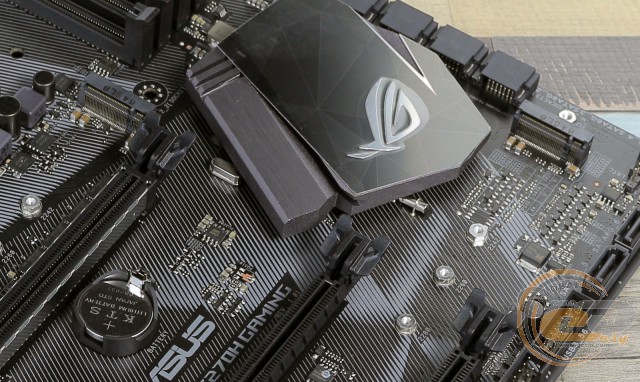

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.

ROG STRIX Z270H GAMING

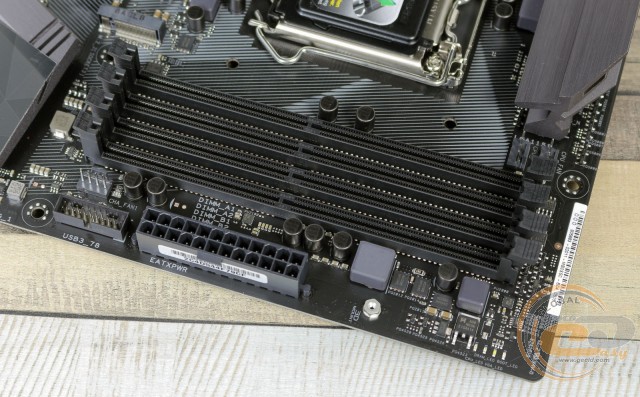

Плата ROG STRIX Z270H GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.0.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

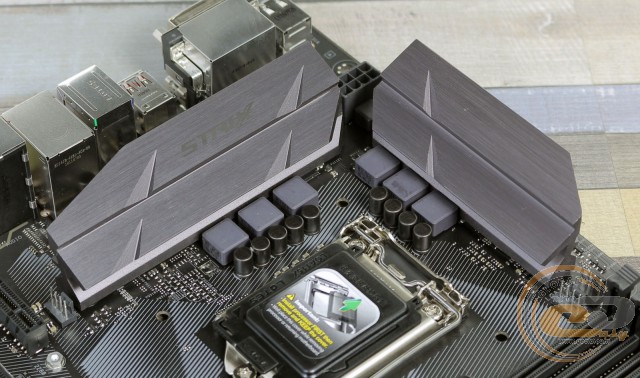

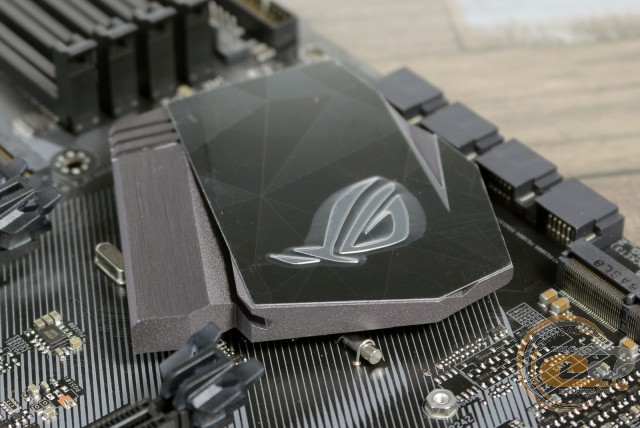

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,6°C (при разгоне – 35,7°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 42,2°C (при разгоне – 42,9°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 41,2°C (при разгоне – 43°C);
  • дроссели подсистемы питания – 46°C.

Полученные результаты лишь немного отличаются от продемонстрированных старшими моделями, что неудивительно, принимая во внимание идентичную конструкцию радиаторов системы охлаждения. В итоге можно не переживать о перегреве ключевых компонентов подсистемы питания даже при разгоне.

ROG STRIX Z270H GAMING

ROG STRIX Z270H GAMING

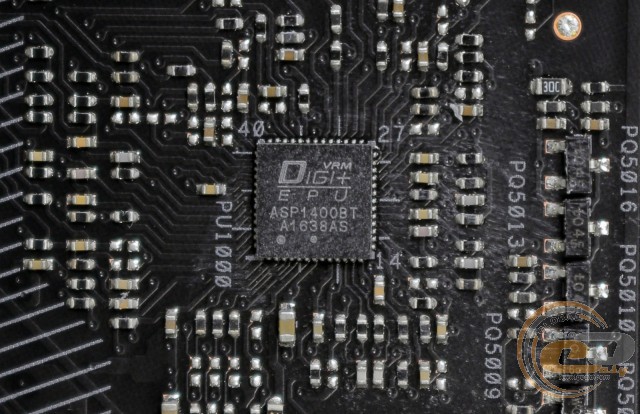

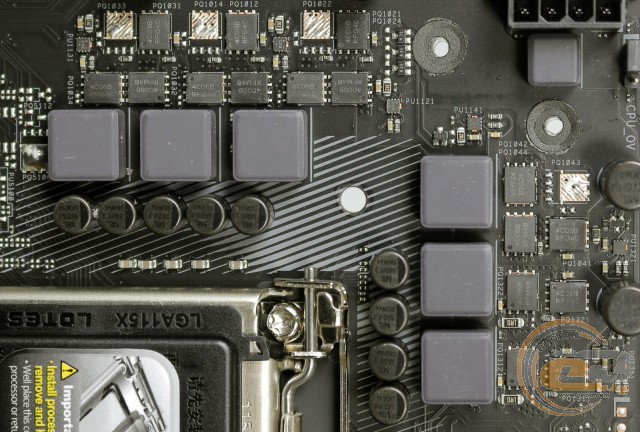

В отличие от ROG STRIX Z270E GAMING и ROG STRIX Z270F GAMING, где была установлены 10-фазные подсистемы питания, тестируемая модель довольствуется только шестью фазами. При этом ШИМ-контроллер остался тот же – ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ROG STRIX Z270H GAMING

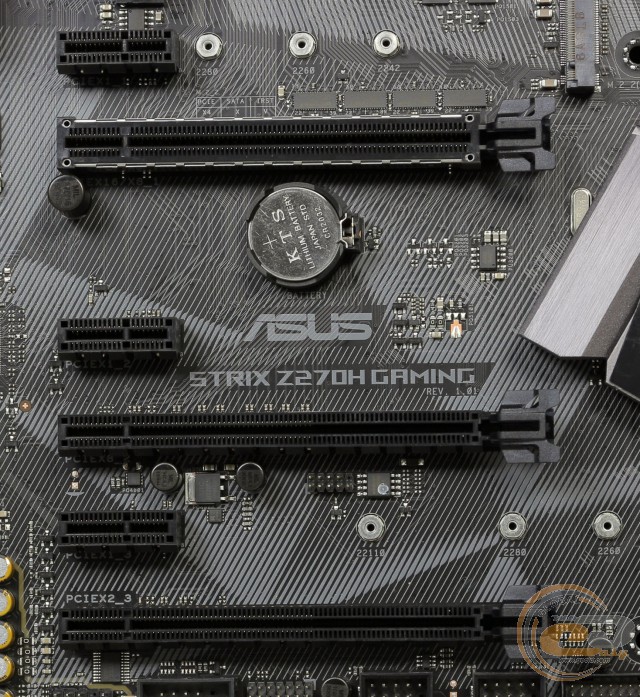

Для расширения функциональности ROG STRIX Z270H GAMING у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х2).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1. Отметим, что ROG STRIX Z270E GAMING и ROG STRIX Z270F GAMING могут похвастать наличием дополнительного слота PCI Express 3.0 x1.

ROG STRIX Z270H GAMING

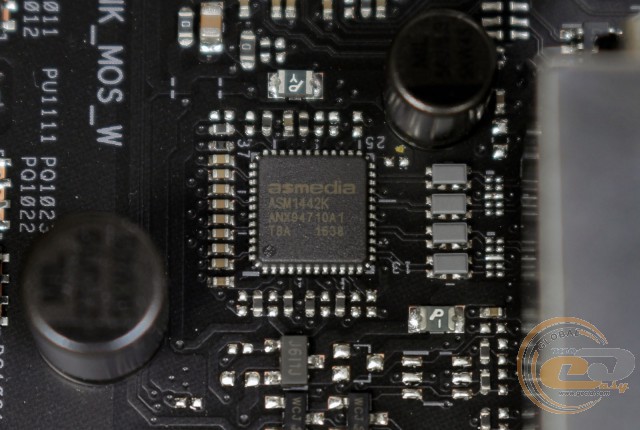

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ROG STRIX Z270H GAMING

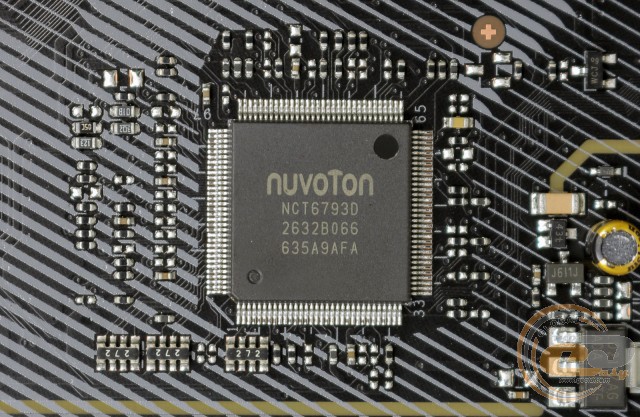

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портами PS/2 и COM.

ROG STRIX Z270H GAMING

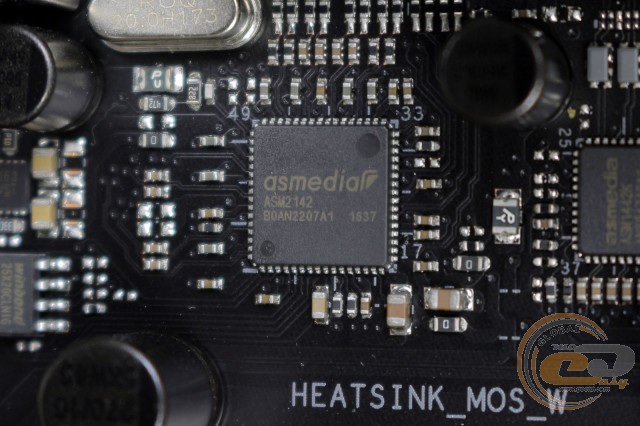

Корректная работа всех портов USB 3.1 обеспечена силами пары микросхем ASMedia ASM2142.

ROG STRIX Z270H GAMING

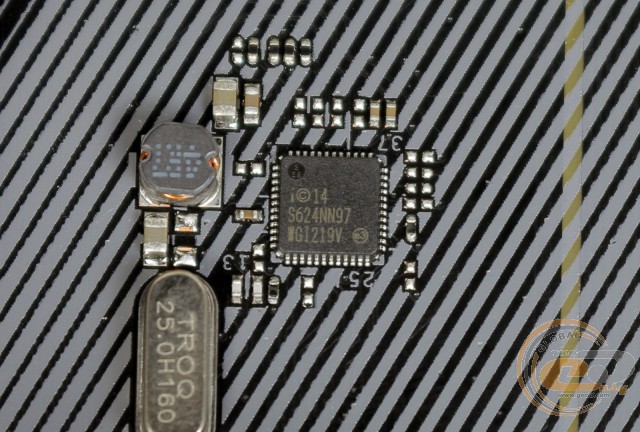

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита GameFirst IV.
