Обзор и тестирование материнской платы ROG STRIX Z370-F GAMING: основа игровой системы с Intel Coffee Lake

09-10-2017

5 октября стало знаковой датой для поклонников компании Intel, ведь именно в этот день стартовали продажи новых процессоров семейства Intel Coffe Lake, с одним из которых мы уже успели познакомить вас в соответствующем материале. Также по традиции был анонсирован новый набор системной логики − Intel Z370.

ROG STRIX Z370-F GAMING

К сожалению, релиз младших чипсетов откладывается предположительно до начала следующего года, поэтому пока всем желающим оценить на практике работу новых CPU от Intel придется довольствоваться материнской платой с флагманским чипсетом. Также стоит отметить, что несмотря на использование единого разъема Socket LGA1151, обратная совместимость с предыдущим поколением материнских плат у новых процессоров отсутствует. Поэтому переход на Intel Coffee Lake на данный момент обойдется не дешево.

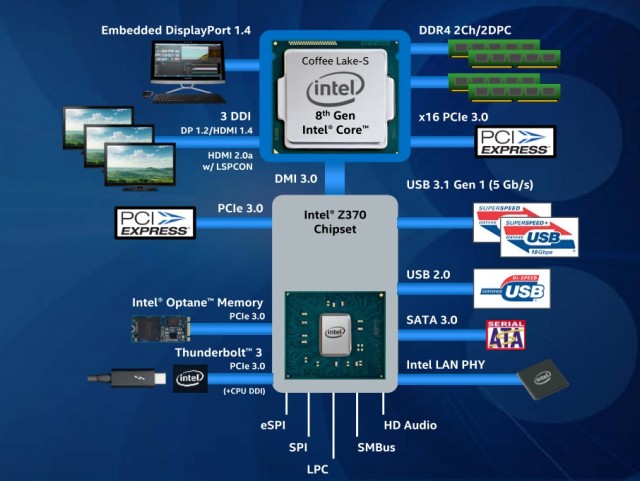

Что же касается непосредственно нового Intel Z370, то помимо изменившегося названия, от Intel Z270 его отличает исключительно возможность использования с новыми процессорами. Немного странно выглядит отсутствие поддержки USB 3.1 Gen 2 во флагманском чипсете образца конца 2017 года, не правда ли?

ROG STRIX Z370-F GAMING

Ну а поскольку никаких отличий нет, то предлагаем сразу же перейти к знакомству с новой материнской платой на основе данного набора системной логики − ROG STRIX Z370-F GAMING.

Спецификация

Модель

ROG STRIX Z370-F GAMING

Чипсет

Intel Z370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)
1 x разъем M.2 fan (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.1 Gen 1 с поддержкой подключения четырех USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Все цены на Asus%2BStrix%2BZ370-F%2BGaming

Упаковка и комплектация

ROG STRIX Z370-F GAMING ROG STRIX Z370-F GAMING

Новинка поставляется в традиционной для линейки ROG STRIX упаковке, оформленной преимущественно в темных тонах и приукрашенной стильным логотипом STRIX на лицевой стороне. Из интересных особенностей, отмеченных на упаковке, можно выделить спецификацию и информацию о технологии ASUS 3D PRINTING, которая заключается в возможности загрузить и распечатать на 3D-принтере дополнительные элементы и установить их в соответствующие крепления на материнской плате.

ROG STRIX Z370-F GAMING

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • заглушку интерфейсной панели;
  • четыре SATA-шлейфа;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • набор маркировочных наклеек для кабелей;
  • одноразовые стяжки для кабелей;
  • картонную подставку для чашки;
  • дверной хэнгер;
  • набор креплений для декоративных элементов, распечатанных на 3D-принтере;
  • набор винтов для крепления M.2-накопителя;
  • термисторный кабель;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ROG STRIX Z370-F GAMING

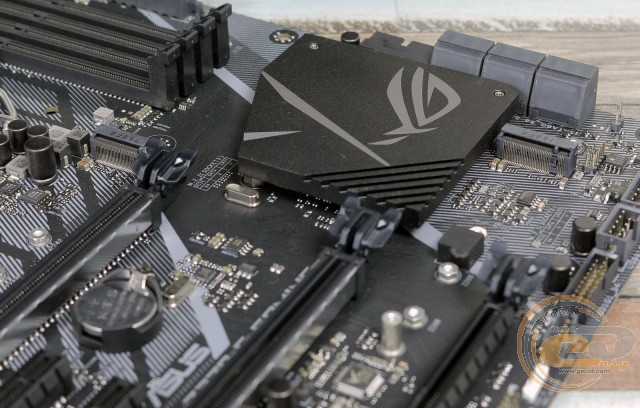

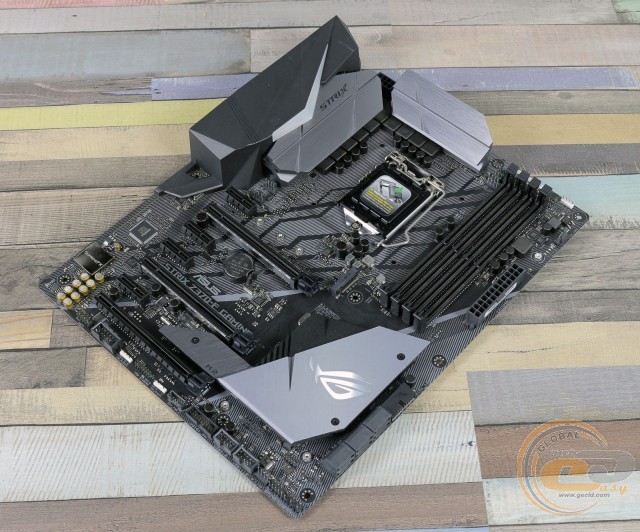

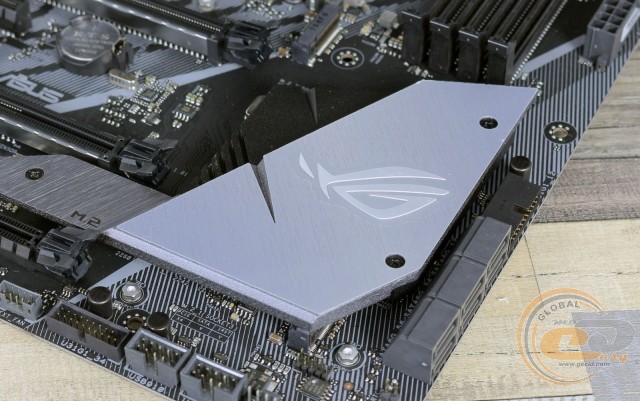

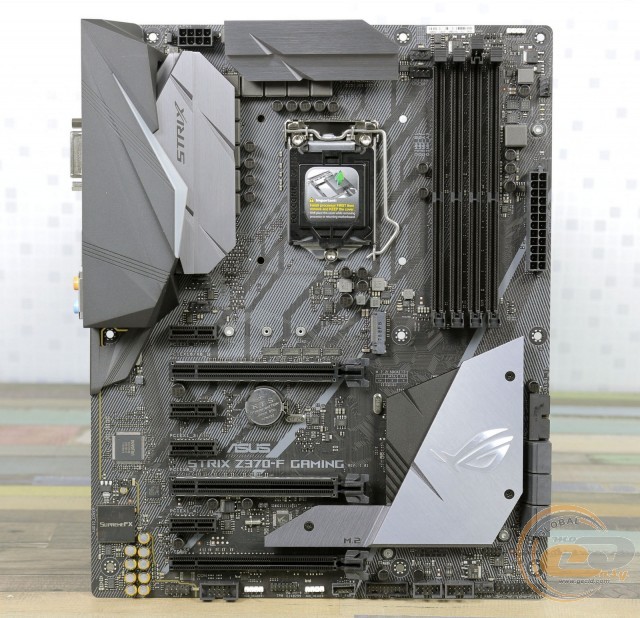

Материнская плата ROG STRIX Z370-F GAMING выполнена на текстолите формата ATX (305 x 244 мм) черного цвета с белым узором. Как видим, со сменой поколений и переходом на новый чипсет дизайн плат серии ROG STRIX остался практически неизменным. Новым элементом для устройств из этого ценового диапазона можно назвать только появление радиатора для накопителей M.2, который удачно совмещен с чипсетным радиатором.

ROG STRIX Z370-F GAMING

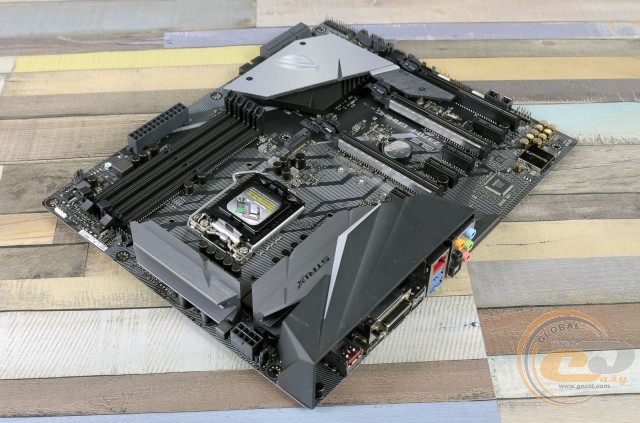

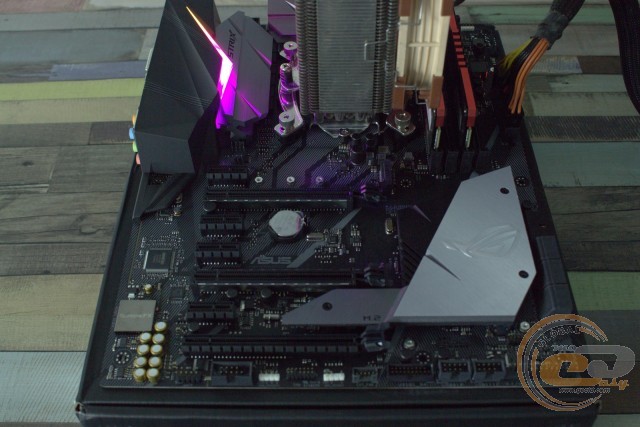

Также никуда не делась хорошо нам знакомая система подсветки ASUS Aura Sync, которая в данном случае представлена светодиодами в пластиковом защитном кожухе над интерфейсной панелью.

Что же касается возможностей настройки, то подсветка может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ROG STRIX Z370-F GAMING

В свою очередь компоновка набортных элементов выполнена на высшем уровне и никаких проблем со сборкой системы на основе ROG STRIX Z370-F GAMING у вас не возникнет.

ROG STRIX Z370-F GAMING

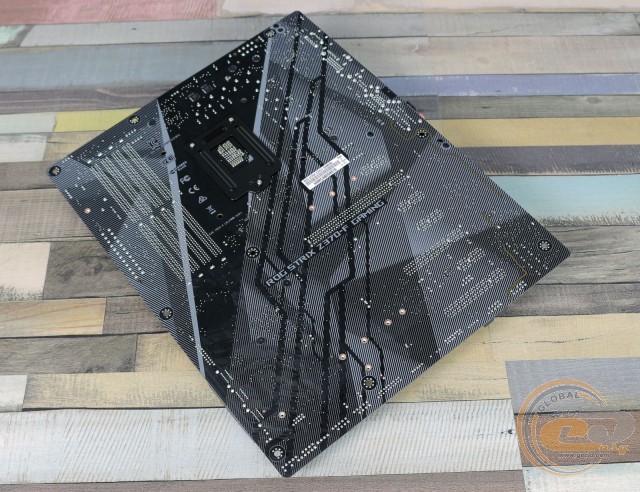

Взглянув на обратную сторону печатной платы, можно отметить только опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ROG STRIX Z370-F GAMING

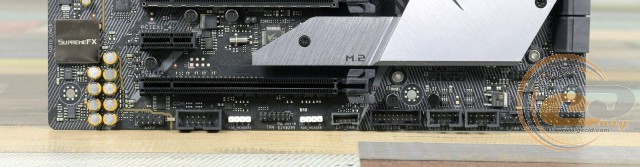

Большая часть элементов традиционно сгруппирована в нижней части материнской платы. Тут мы видим: колодку подключения аудиоразъемов передней панели, порты COM и TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодку подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: четыре внутренних и два внешних.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

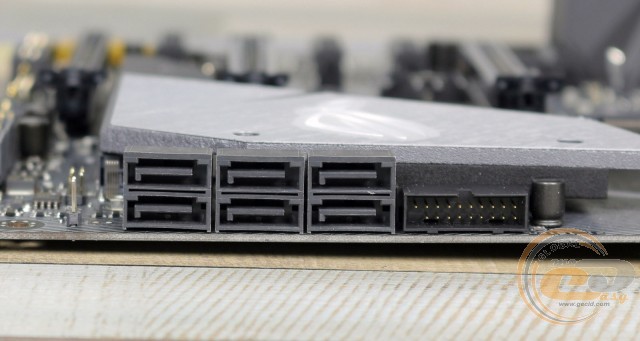

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. Рядом расположена вторая колодка для интерфейсов USB 3.1 Gen 1. В связи с нехваткой чипсетных линий, имеется пара ограничений:

  • первый слот M.2 Socket 3 («M.2_1») делит линии с одним из портов SATA («SATA_1») в случае установки M.2 SATA-накопителя;
  • второй слот M.2 Socket 3 («M.2_2») делит линии с двумя портами SATA («SATA_56») в случае установки M.2 PCIe-накопителя в режиме х4.

ROG STRIX Z370-F GAMING

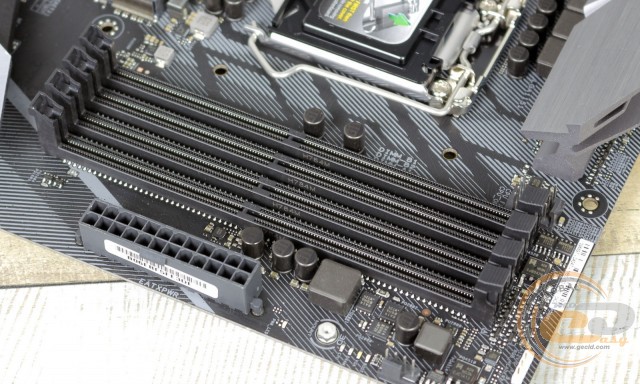

Системная плата ROG STRIX Z370-F GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

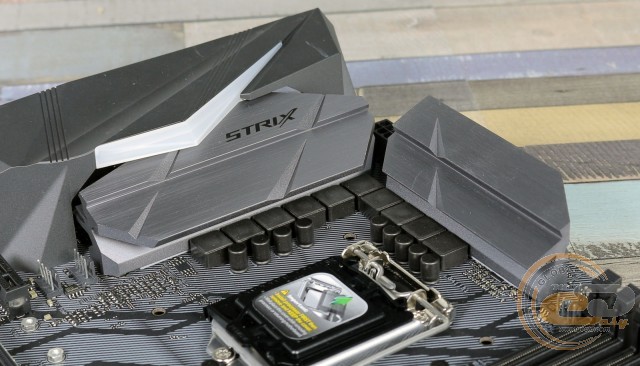

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,2°C (при разгоне – 32,5°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 41°C (при разгоне – 47,1°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 44,5°C (при разгоне – 49,3°C);
  • дроссели подсистемы питания – 52,2°C (при разгоне − 62°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ROG STRIX Z370-F GAMING

ROG STRIX Z370-F GAMING

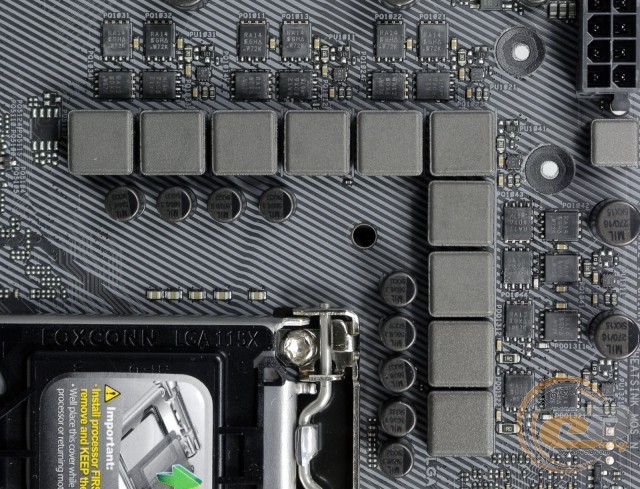

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ROG STRIX Z370-F GAMING

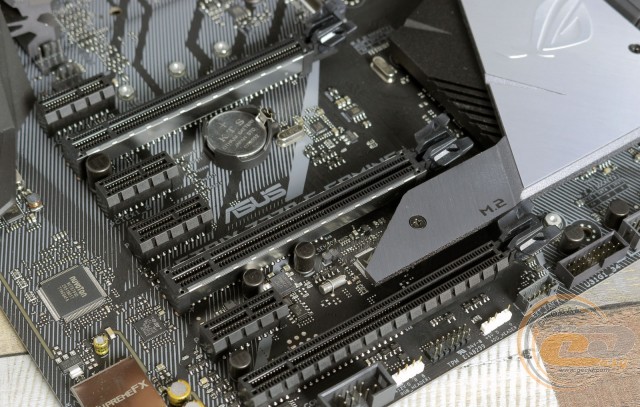

Для расширения функциональности материнской платы ROG STRIX Z370-F GAMING есть семь слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение разъемов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1. Отдельно отметим усиленную конструкцию двух верхних PCI Express 3.0 x16, что позволит им без проблем выдержать даже самые габаритные видеокарты.
