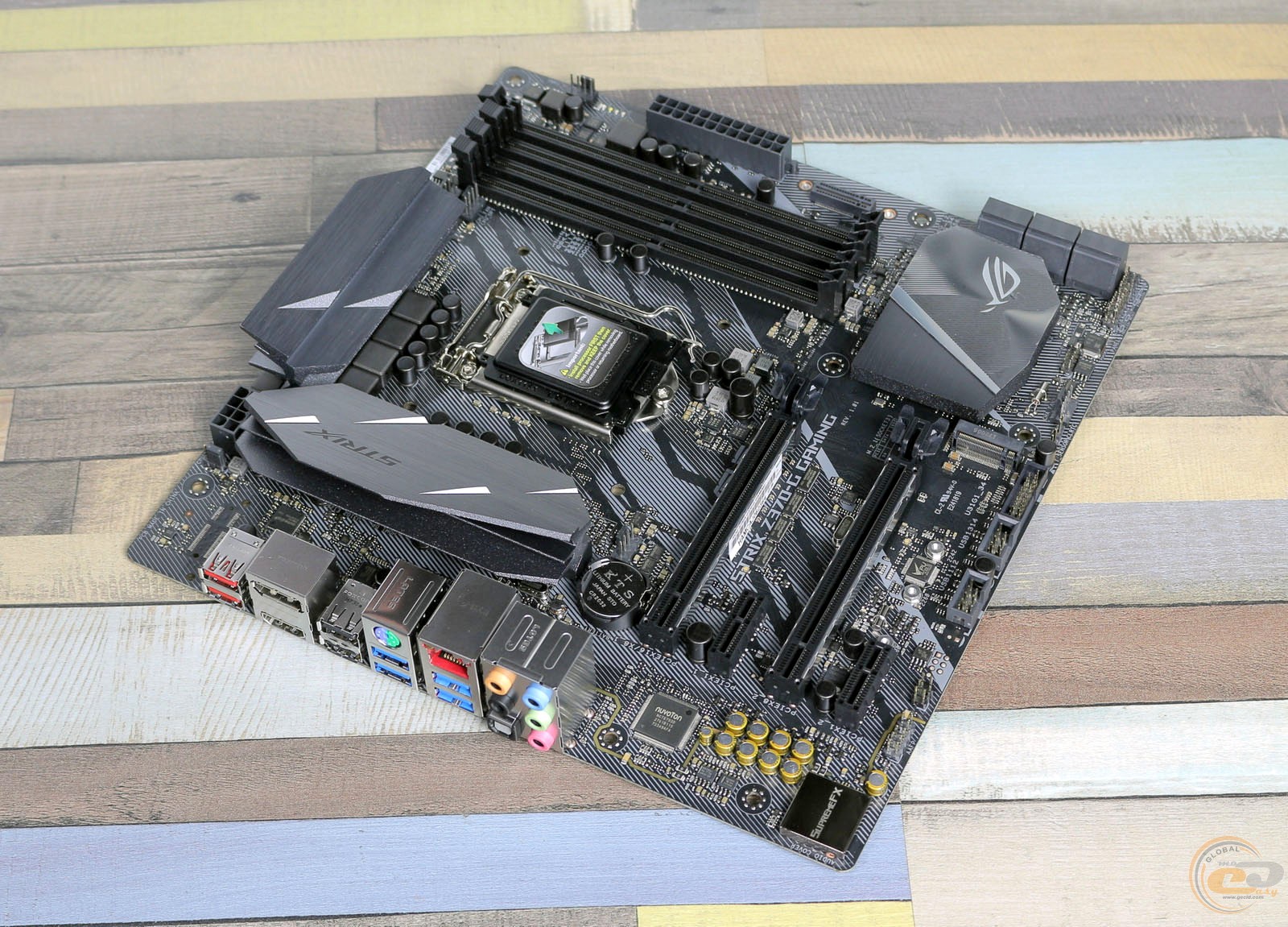

Обзор и тестирование материнской платы ROG STRIX Z370-G GAMING: мощность в миниатюре

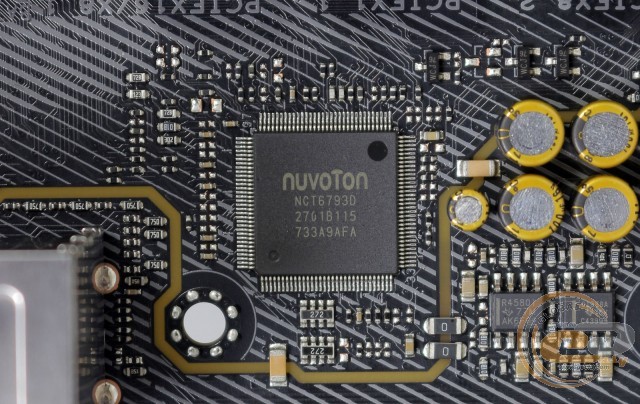

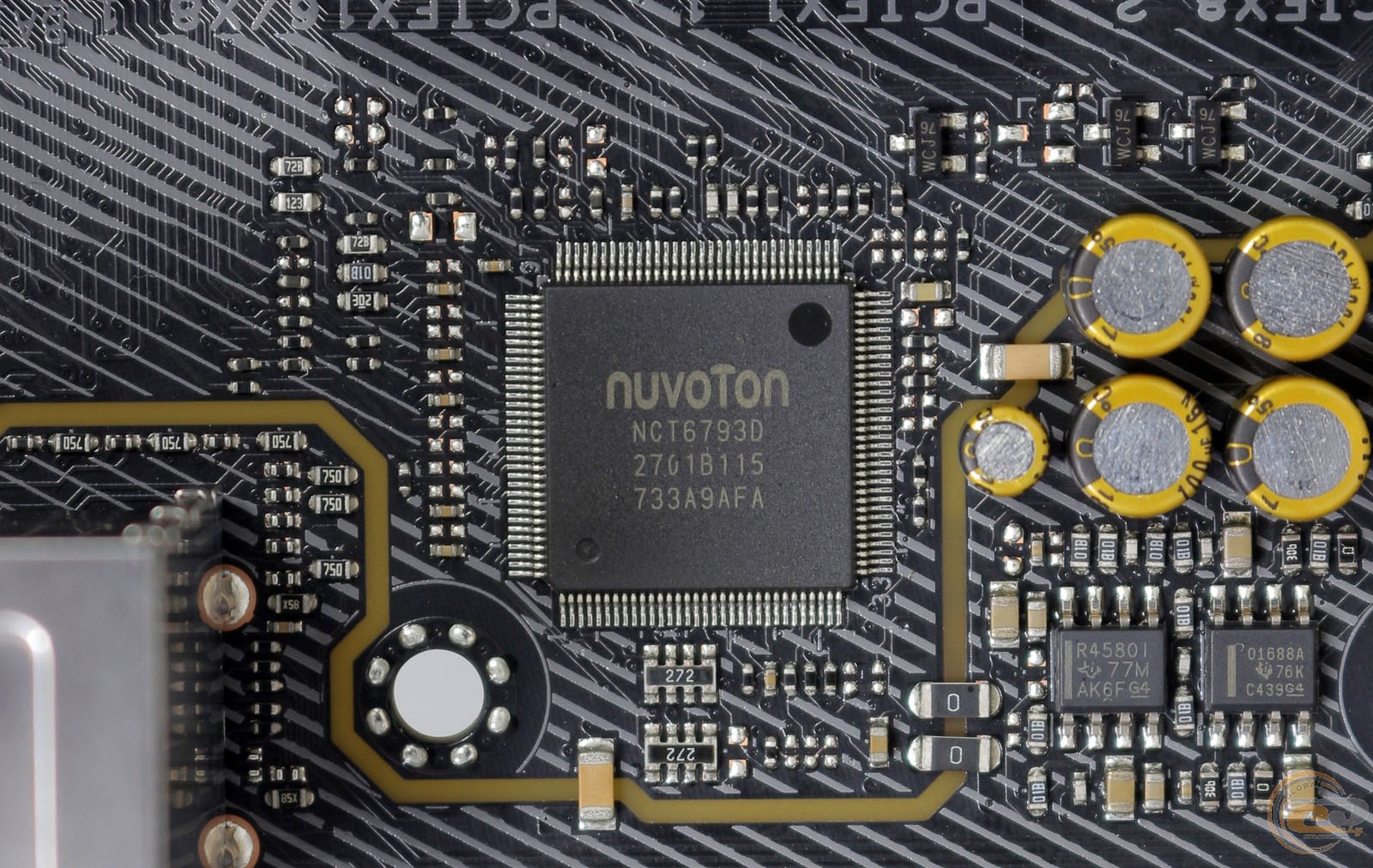

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портом PS/2.

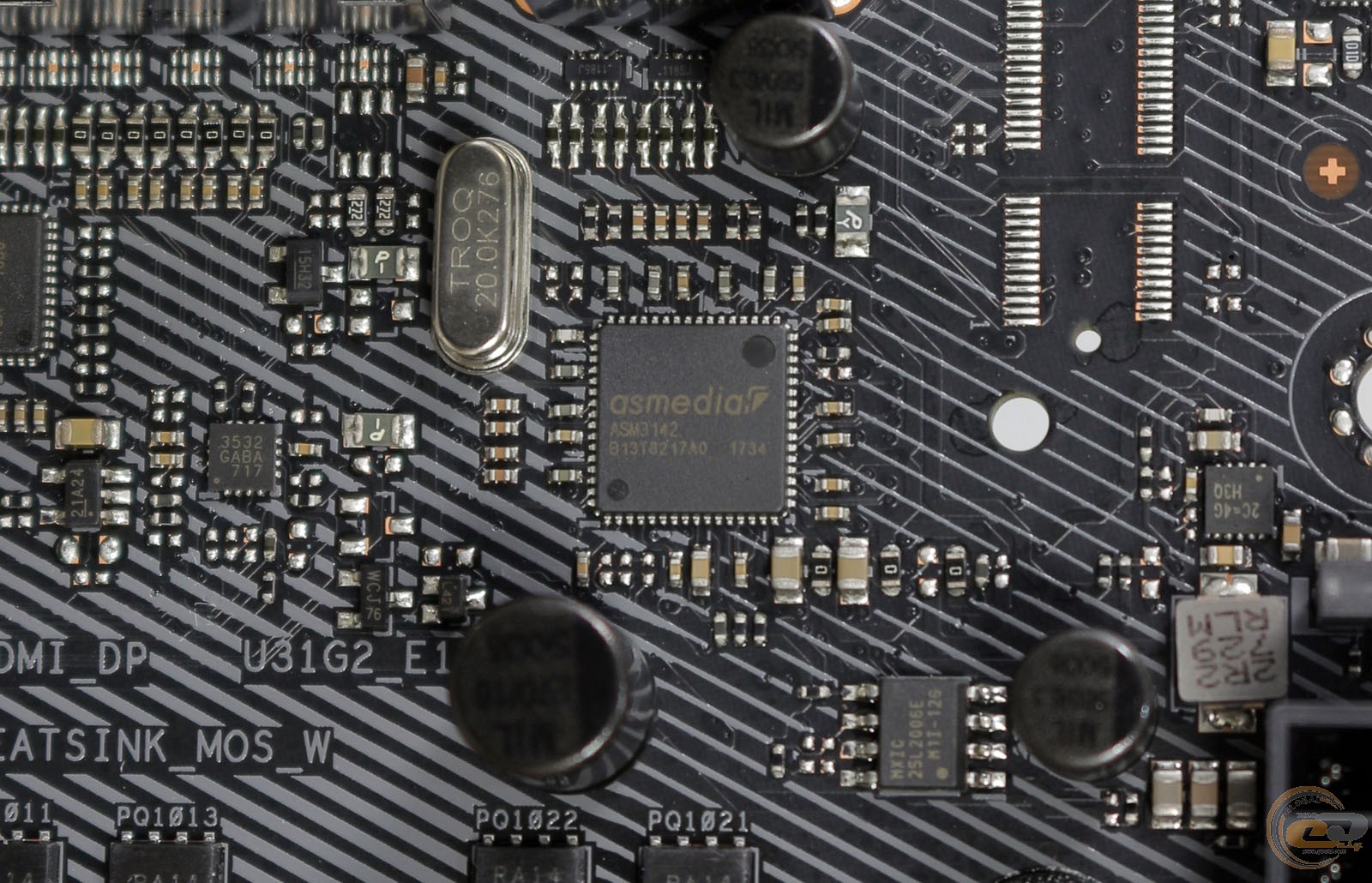

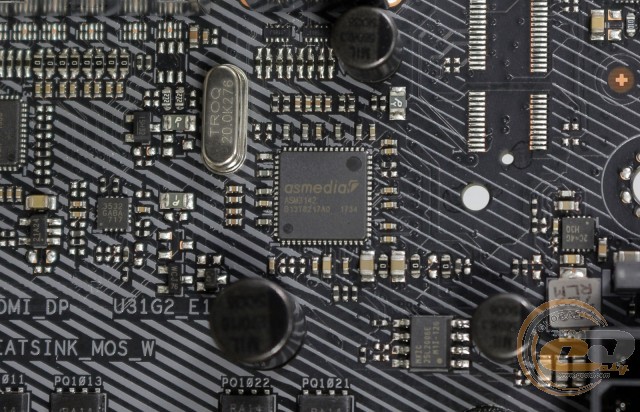

Корректная работа двух портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM3142.

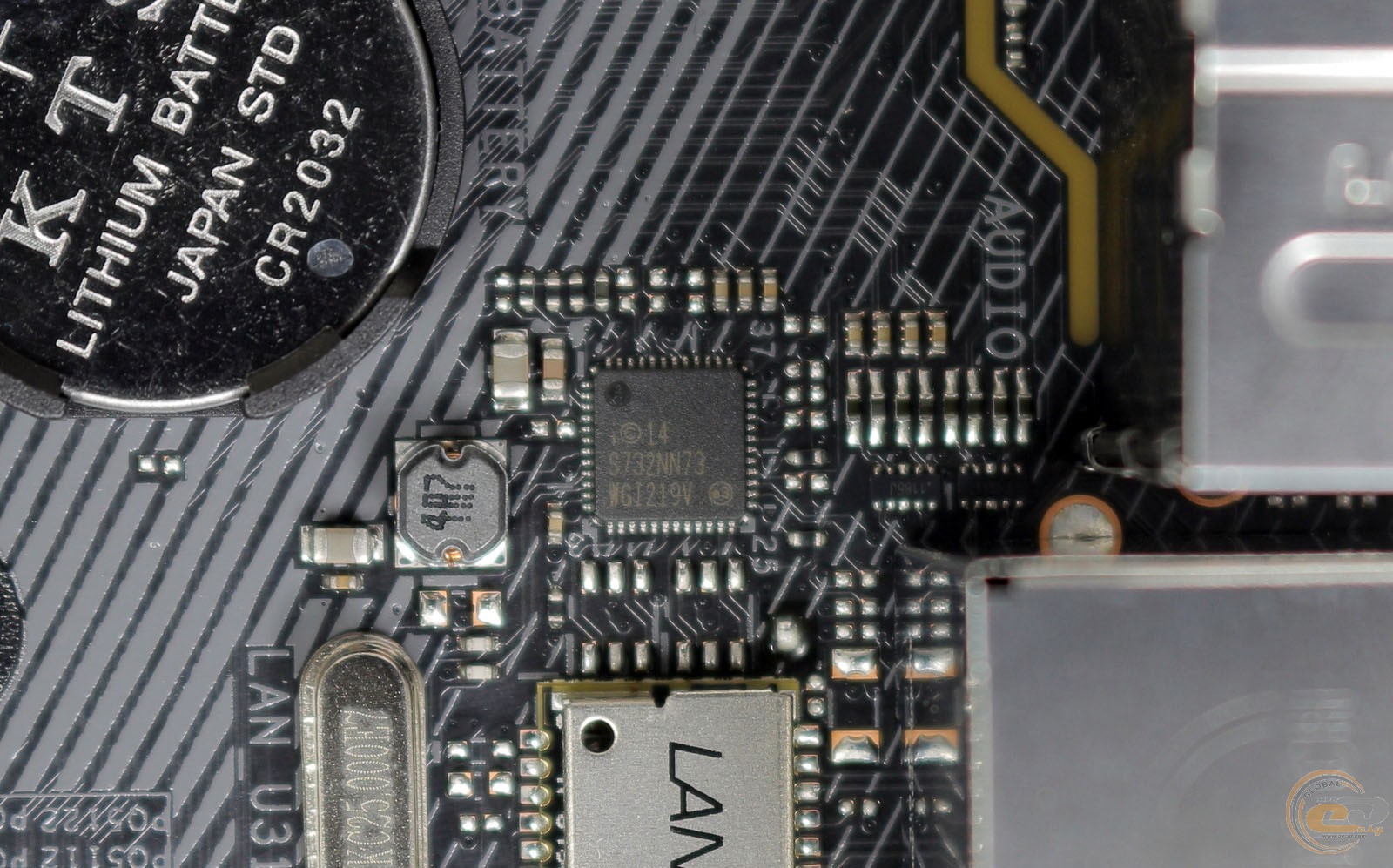

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А за приоритизацию трафика отвечает утилита GameFirst IV.

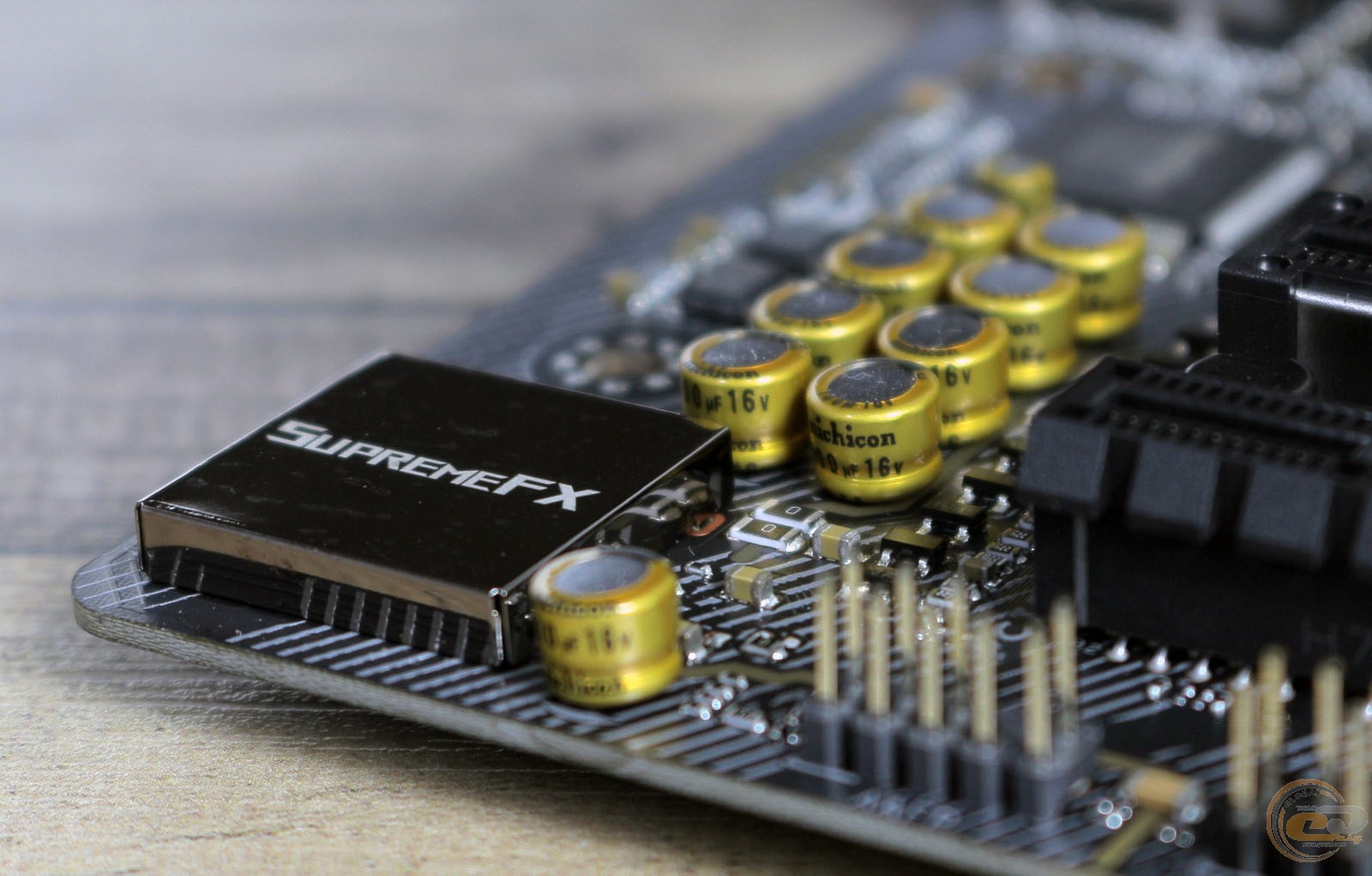

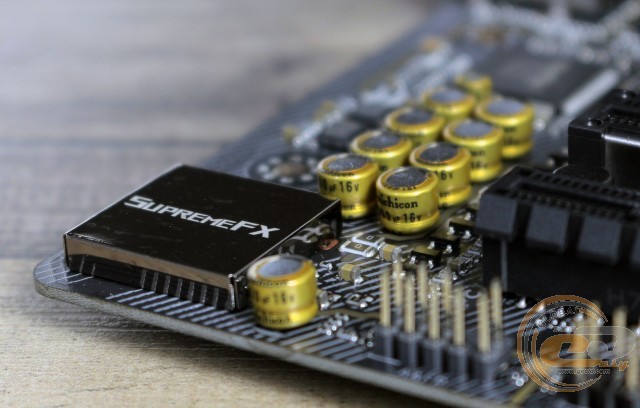

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

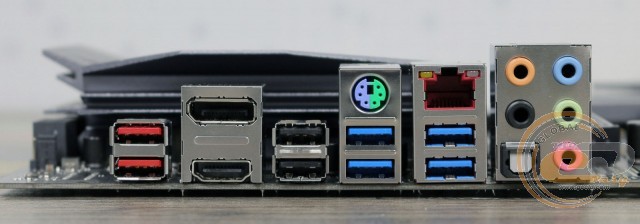

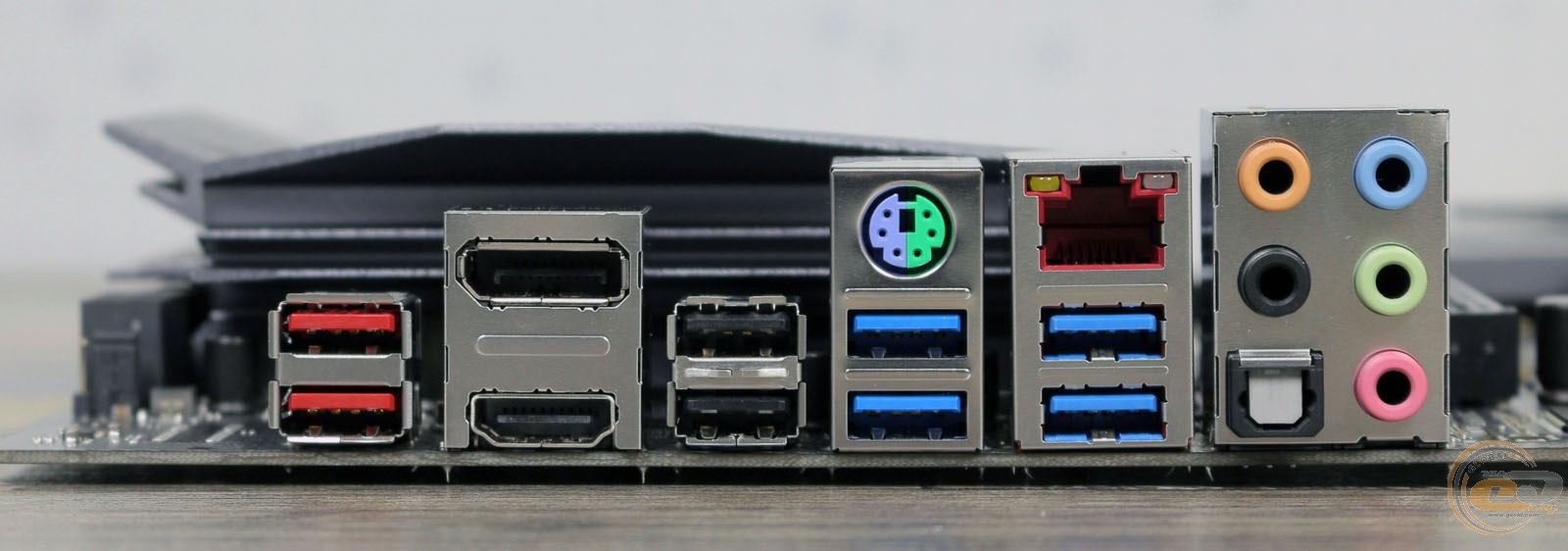

На интерфейсную панель выведены следующие порты:

• 1 x HDMI;
• 1 x DisplayPort;
• 1 x PS/2 Combo;
• 1 x RJ45;
• 2 x USB 2.0;
• 4 x USB 3.1 Gen 1;
• 2 х USB 3.1 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Подобную конфигурацию можно смело охарактеризовать как очень хорошую, однако в данном ценовом диапазоне хотелось бы видеть как минимум один порт формата USB Type-C.

Что же касается возможностей организации охлаждения, то они у ROG STRIX Z370-G GAMING достаточно широкие. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще два используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

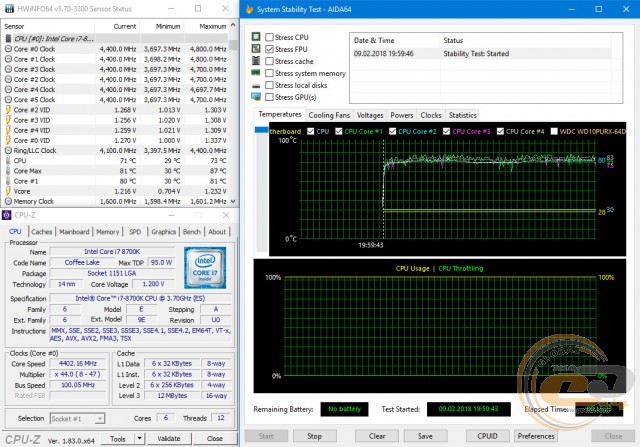

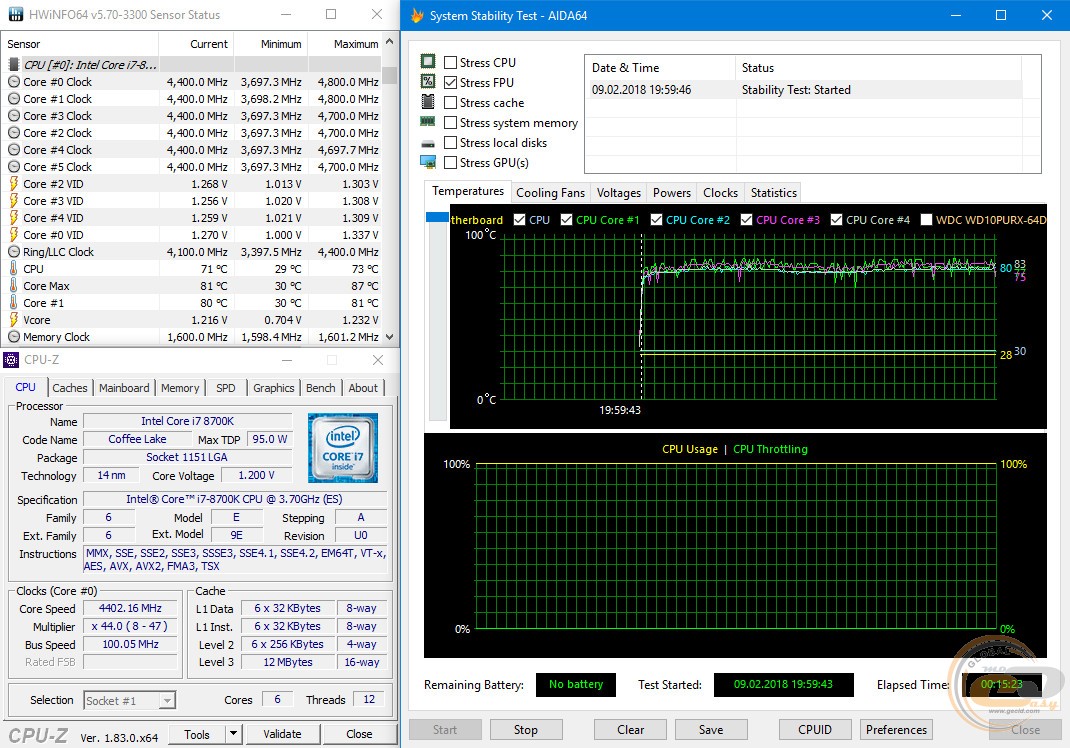

Воспользовавшись функцией автоматического разгона в режиме «TPU I», мы получили частоту процессора Intel Core i7-8700K на уровне 4,4 ГГц при напряжении 1,216 В. В стресс-тесте AIDA64 максимальная температура достигала 87°С, но троттлинга не было.

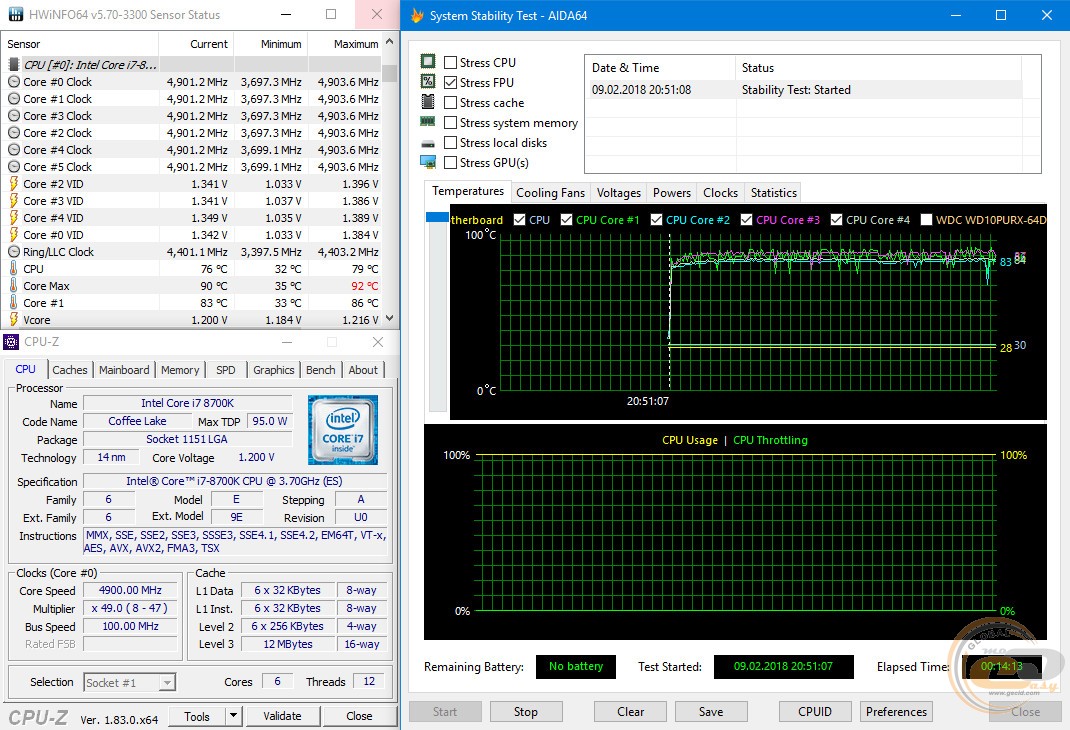

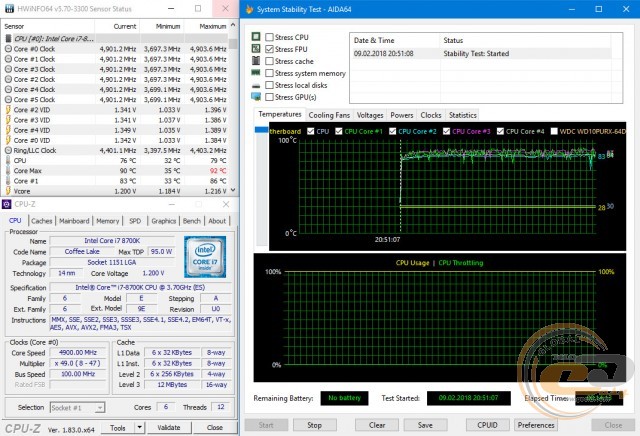

По итогам ручного разгона рабочая частота тестового процессора составила 4900 МГц при напряжении 1,2 В. Для этого в BIOS множитель был поднят до 49, а напряжение Vcore – до 1,19 В. Максимальная температура ядер в AIDA64 поднялась до неприятных 92°С, но без каких-либо негативных последствий. Напомним, что критическим для данного CPU является показатель в 100°С.

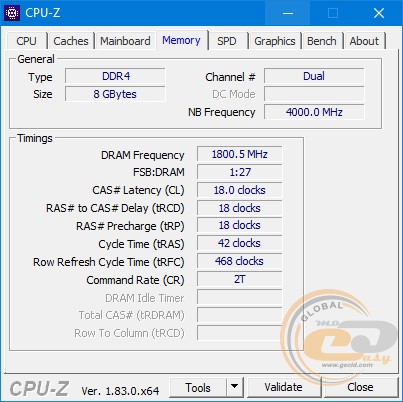

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3600 МГц.

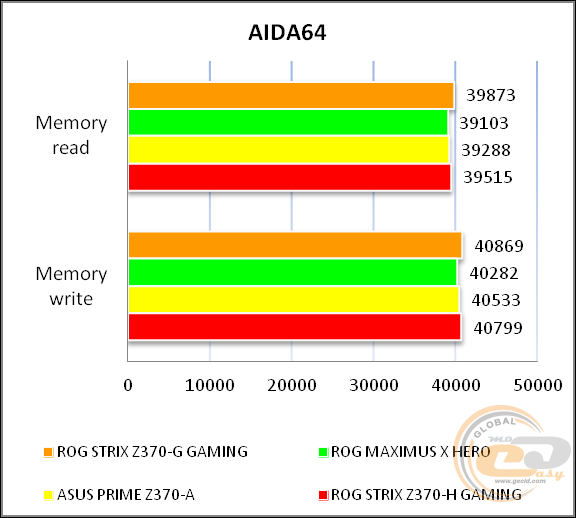

Тестирование

Для проверки возможностей материнской платы ROG STRIX Z370-G GAMING использовалось следующее оборудование:

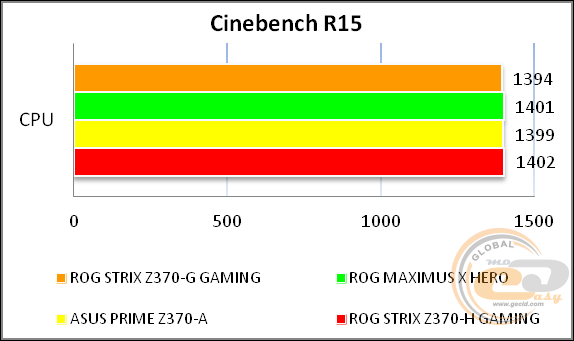

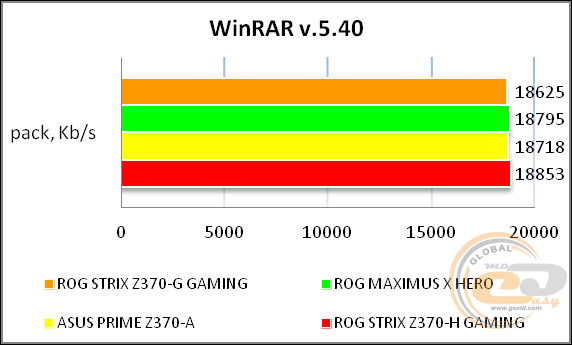

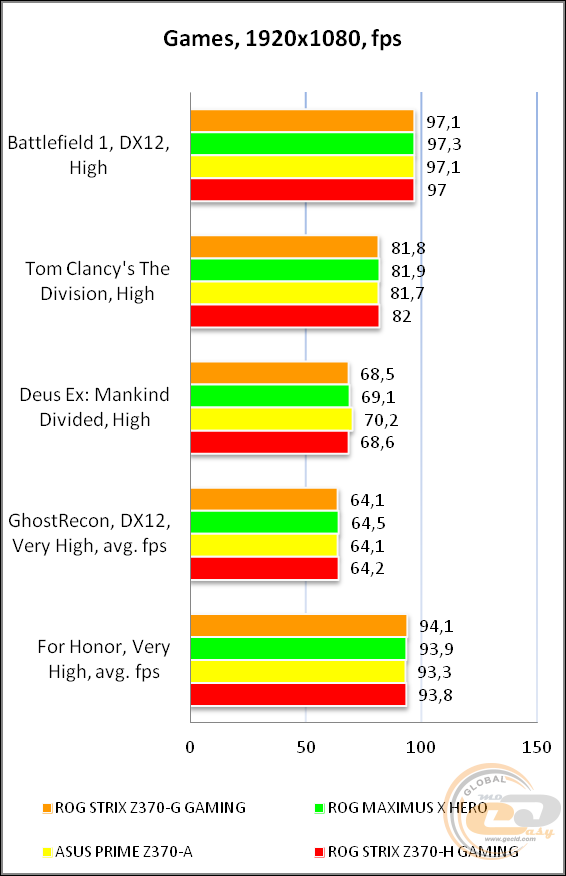

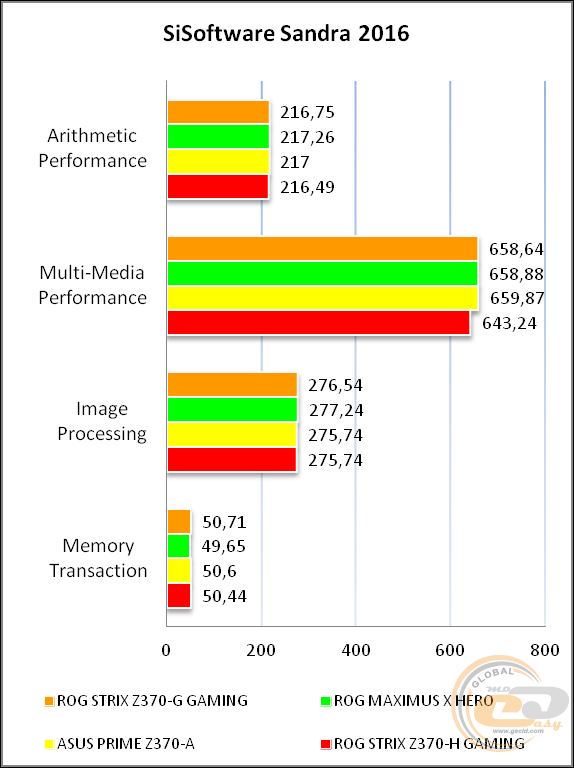

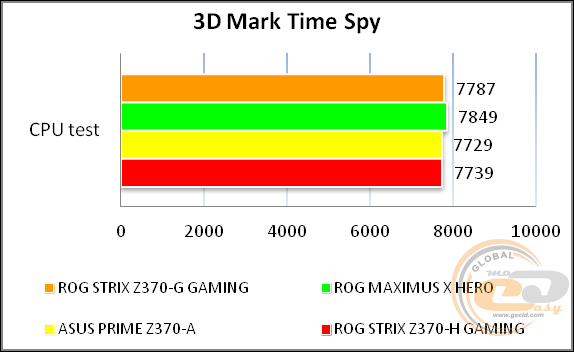

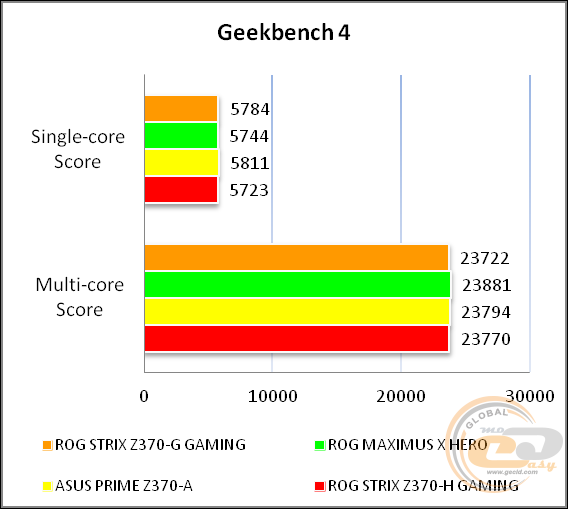

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, поэтому вряд ли кто-то из не слишком требовательных покупателей новинки задумается о приобретении дискретной звуковой платы.

Выводы

Обычно компактные системы собираются на базе более доступных материнских плат, а дорогие решения создаются в формате ATX, E-ATX или XL-ATX, чтобы порадовать покупателя дополнительными функциональными возможностями. Поэтому можно понять компанию ASUS, которая ограничилась лишь двумя представителями формата microATX, построенными на базе флагманского чипсета Intel Z370.

Ориентировочно за $210 модель ROG STRIX Z370-G GAMING предлагает приятный дизайн и очень достойное оснащение. В наличии четыре DIMM-слота для оперативной памяти, два разъема M.2 Socket 3 и шесть SATA 6 Гбит/с для организации емкой и быстрой дисковой подсистемы, пара слотов PCI Express 3.0 x16 с усиленной конструкцией и поддержкой мультиграфических связок, гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика и улучшенный дизайн аудиоподсистемы. В наборе же внешних интерфейсов присутствует большое количество портов USB, включая USB 3.1 Gen 2. Также отметим приятные бонусы в виде LED-подсветки и хорошего комплекта поставки. И не стоит забывать о хороших возможностях разгона комплектующих.

Не обошлось и без традиционных ограничений в дисковой подсистеме, связанных с недостатком свободных чипсетных линий, а также огорчило отсутствие порта USB Type-C. В остальном особых нареканий у нас не возникло.

В итоге ROG STRIX Z370-G GAMING, как и ее модификация с поддержкой беспроводных интерфейсов, станет отличной основой для сборки домашней игровой системы с возможностью установки пары видеокарт.

Достоинства:

• надежная 10-фазная цифровая подсистема питания;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию интерфейсов дисковой подсистемы.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
