Обзор и тестирование материнской платы ASUS ROG STRIX Z390-E GAMING: достойный флагман

В арсенале компании ASUS есть три игровые серии материнских плат: ROG MAXIMUS, ROG STRIX и TUF GAMING. Первая включает в себя наиболее функциональные и дорогие модели. Вторая предлагает чуть меньше возможностей при более доступной стоимости, а TUF GAMING ориентирована на еще менее требовательных геймеров.

ASUS ROG STRIX Z390-E GAMING

С выходом флагманского чипсета Intel Z390 все они пополнились новыми представителями. И в данном обзоре мы опять обратим свое внимание на серию ROG STRIX, а точнее – на топового ее представителя – материнскую плату ASUS ROG STRIX Z390-E GAMING. Она выполнена в формате ATX и наделена отличными функциональными возможностями, например, имеет предустановленный модуль беспроводных интерфейсов. В продаже ее можно найти в среднем за $290, и сразу возникает вопрос: «Стоит переплачивать или можно немного сэкономить и остановить свой выбор на более доступных соседках по линейке?» Давайте же разбираться.

Спецификация

Модель

ASUS ROG STRIX Z390-E GAMING

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4266 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; Intel Wireless-AC 9560)

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX на основе кодека Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 x разъем вентилятора для M.2-накопителя

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

2 x USB 2.0

1 х TPM

1 x COM

1 x NODE

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX Z390-E GAMING ASUS ROG STRIX Z390-E GAMING

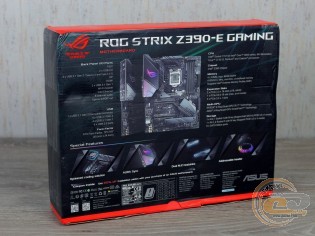

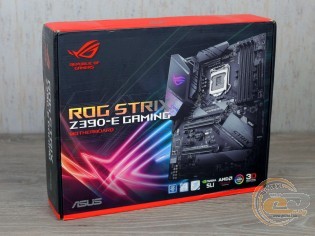

Материнская плата ASUS ROG STRIX Z390-E GAMING поставляется в картонной упаковке с традиционным для этой серии оформлением в темно-красных тонах. На ее сторонах можно ознакомиться с внешним видом самой материнской платы и ключевыми ее преимуществами.

ASUS ROG STRIX Z390-E GAMING

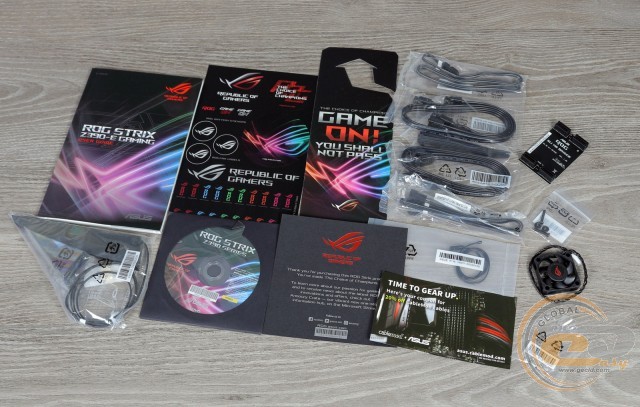

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • четыре SATA-шлейфа;
  • мостик 2-Way NVIDIA SLI HB;
  • набор маркировочных наклеек для кабелей;
  • антенну беспроводных интерфейсов;
  • температурный датчик;
  • дополнительный 40-мм вентилятор для охлаждения элементов подсистемы питания;
  • набор креплений для декоративных элементов, распечатанных на 3D-принтере;
  • винтики для крепления M.2-накопителя;
  • кабели подключения светодиодных лент;
  • дверной хэнгер.

Дизайн и особенности платы

ASUS ROG STRIX Z390-E GAMING

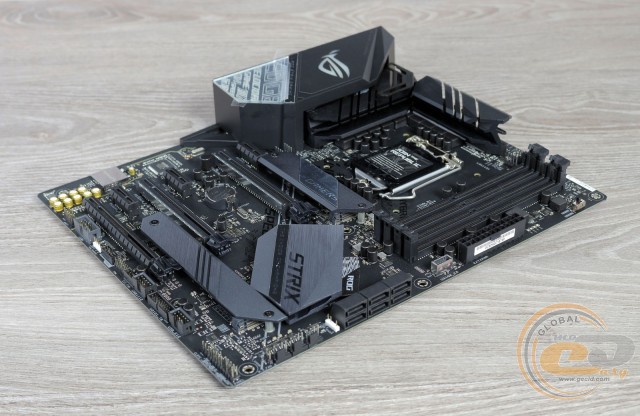

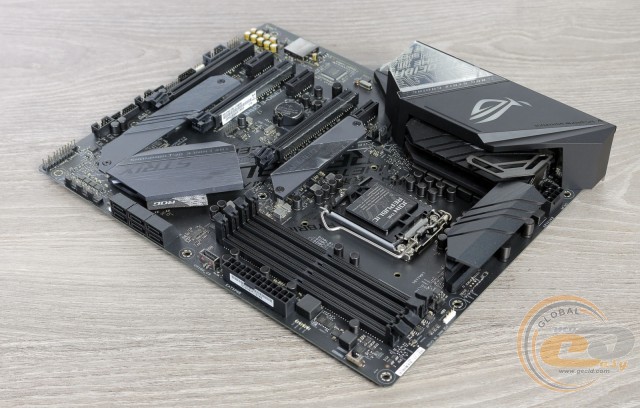

Выделить что-то особое во внешности ROG STRIX Z390-E GAMING достаточно сложно. Перед нами типичный представитель этой серии нового образца, где ключевой изюминкой дизайна являются надписи на кожухе и на самой плате. Из приятных мелочей отметим сам кожух, предустановленную заглушку интерфейсной панели, два радиатора для M.2-накопителей, а также возможность установки дополнительного комплектного вентилятора для улучшения охлаждения элементов подсистемы питания.

ASUS ROG STRIX Z390-E GAMING

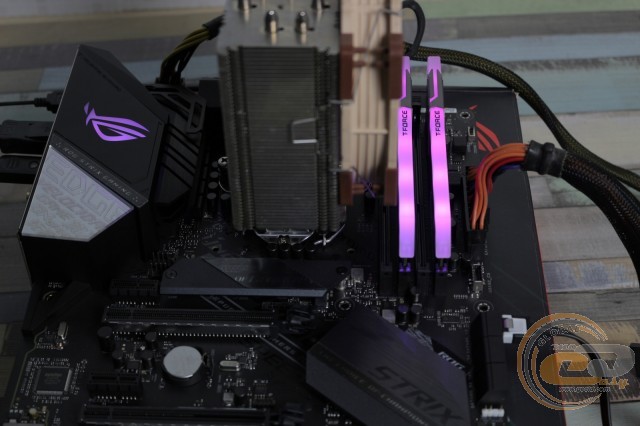

С подсветкой производитель решили не перебарщивать, несмотря на флагманский статус платы. Она установлена лишь в кожухе над интерфейсной панелью. Если же вам этого мало, то можно воспользоваться тремя колодками для светодиодных лент.

ASUS ROG STRIX Z390-E GAMING

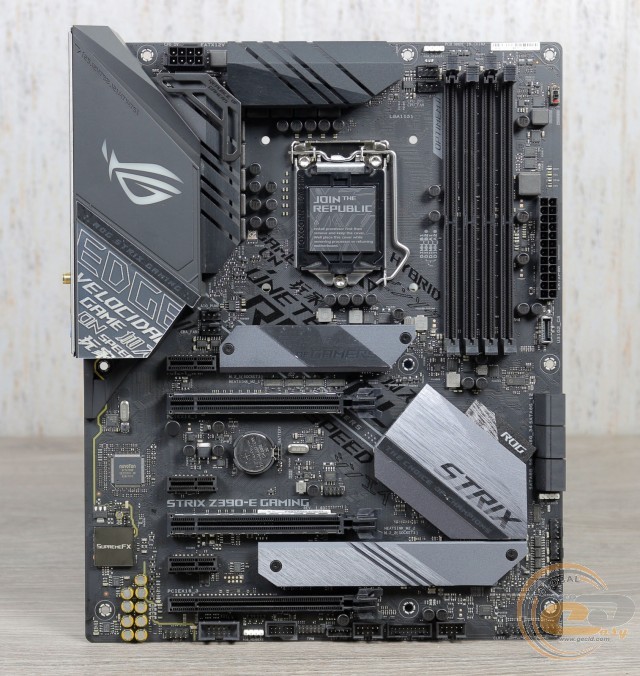

В свою очередь компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы на основе ASUS ROG STRIX Z390-E GAMING у вас не возникнет. DIMM-слоты используют защелки только с одной стороны, а доступ к портам SATA не смогут ограничить даже самые длинные видеокарты.

ASUS ROG STRIX Z390-E GAMING

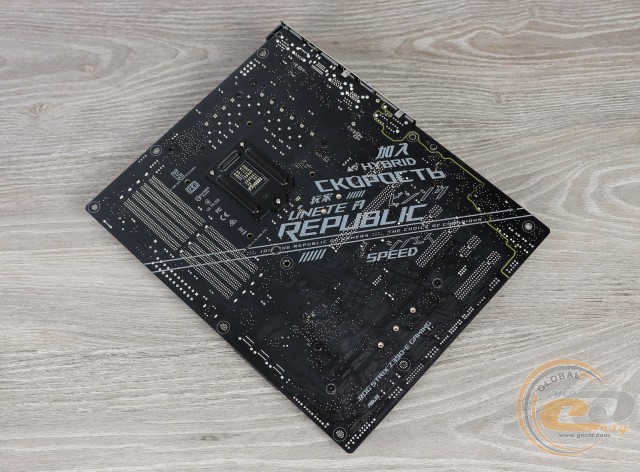

На обратной стороне печатной платы можно выделить опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.

ASUS ROG STRIX Z390-E GAMING

Большая часть элементов по традиции сгруппирована внизу материнской платы. Тут мы видим: колодку подключения аудиоразъемов передней панели, порты COM, NODE и TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодку подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z390 реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их четыре: два внутренних и два внешних.

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

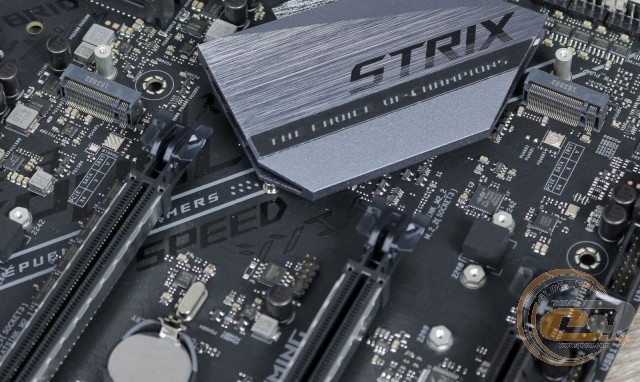

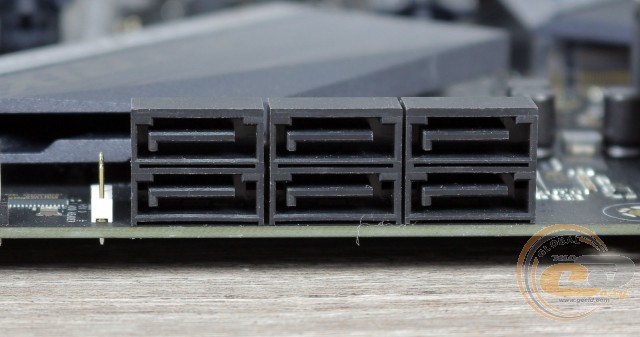

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий, первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA_2») при установке SATA-накопителя.

ASUS ROG STRIX Z390-E GAMING

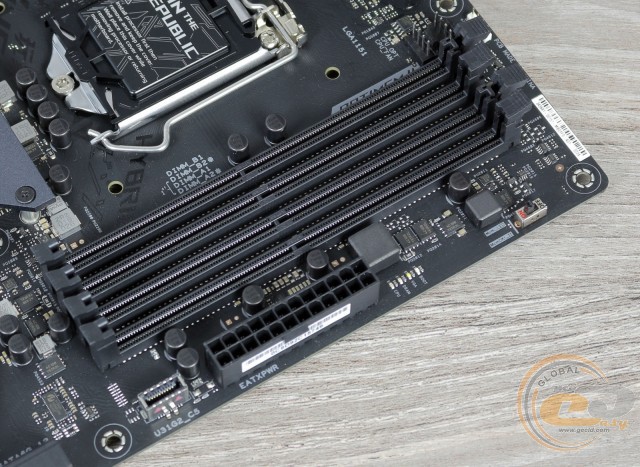

Системная плата ASUS ROG STRIX Z390-E GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4266 МГц. Максимальный объем памяти может достигать 64 ГБ.

Дополнительно отметим расположенный на правой стороне переключатель «MemOK! II» и колодку для подключения выносной панели с USB 3.1 Gen 2. Всего новинка оснащена пятью портами USB 3.1 Gen 2: четырьмя внешними и одним внутренним.

ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

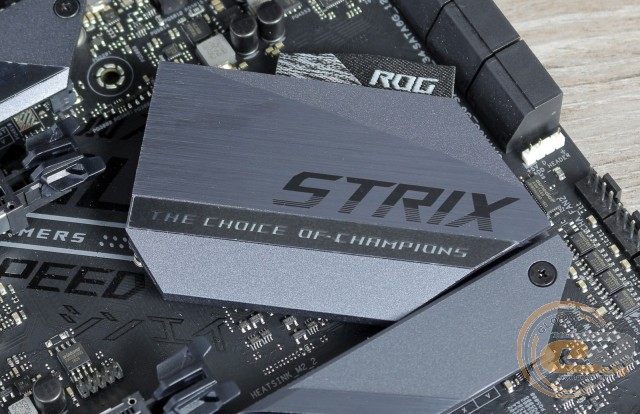

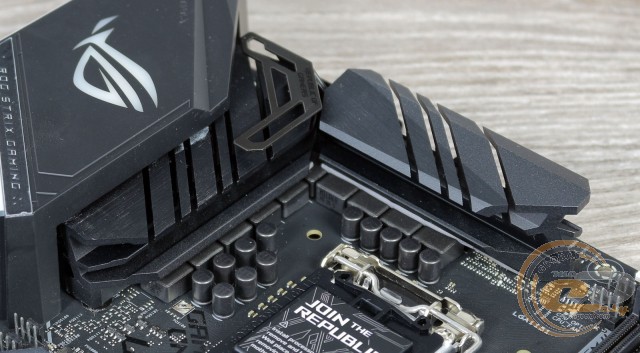

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z390, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,1°C (при разгоне – 31,2°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 41,9°C (при разгоне − 45,8°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 47,3°C (при разгоне − 52,4°C);
  • дроссели – 47,5°C (при разгоне − 58°C).

Полученные результаты указывают на высокую эффективность работы системы охлаждения, а установка комплектного вентилятора понадобится только в случае экстремального разгона.

ASUS ROG STRIX Z390-E GAMING ASUS ROG STRIX Z390-E GAMING

ASUS ROG STRIX Z390-E GAMING

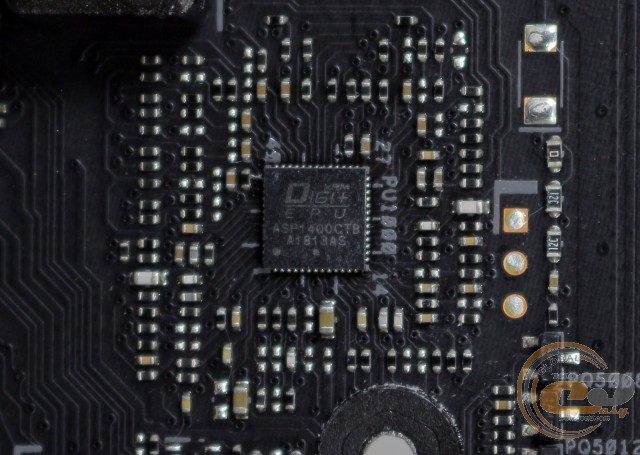

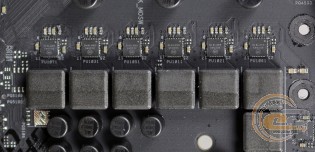

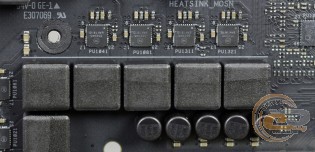

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. В цепях используются твердотельные конденсаторы, ферритовые дроссели и микросхемы On Semiconductor NCP302045 с рабочей нагрузкой 45 А. Раньше мы их встречали в плате ASUS ROG STRIX Z390-I GAMING, только там используется 8-фазная подсистема питания. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS ROG STRIX Z390-E GAMING

Для расширения функциональности ROG STRIX Z390-E GAMING есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

При желании можно организовать графическую подсистему из двух или трех видеокарт благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX. Расположение слотов и их усиленная конструкция позволит без проблем подключить две массивные видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.
