Обзор и тестирование материнской платы ASUS ROG STRIX Z390-I GAMING: для ценителей Mini-ITX

29-10-2018

ASUS ROG STRIX Z390-I GAMING

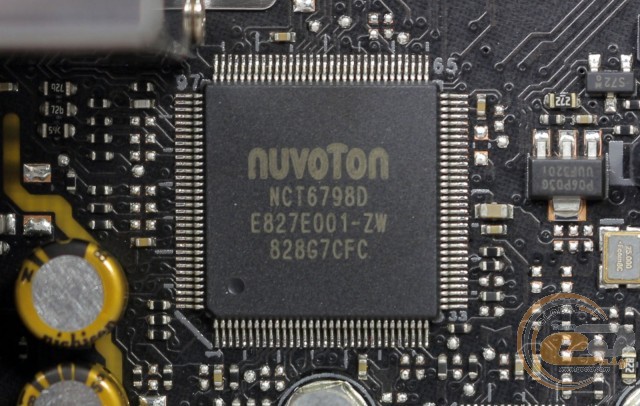

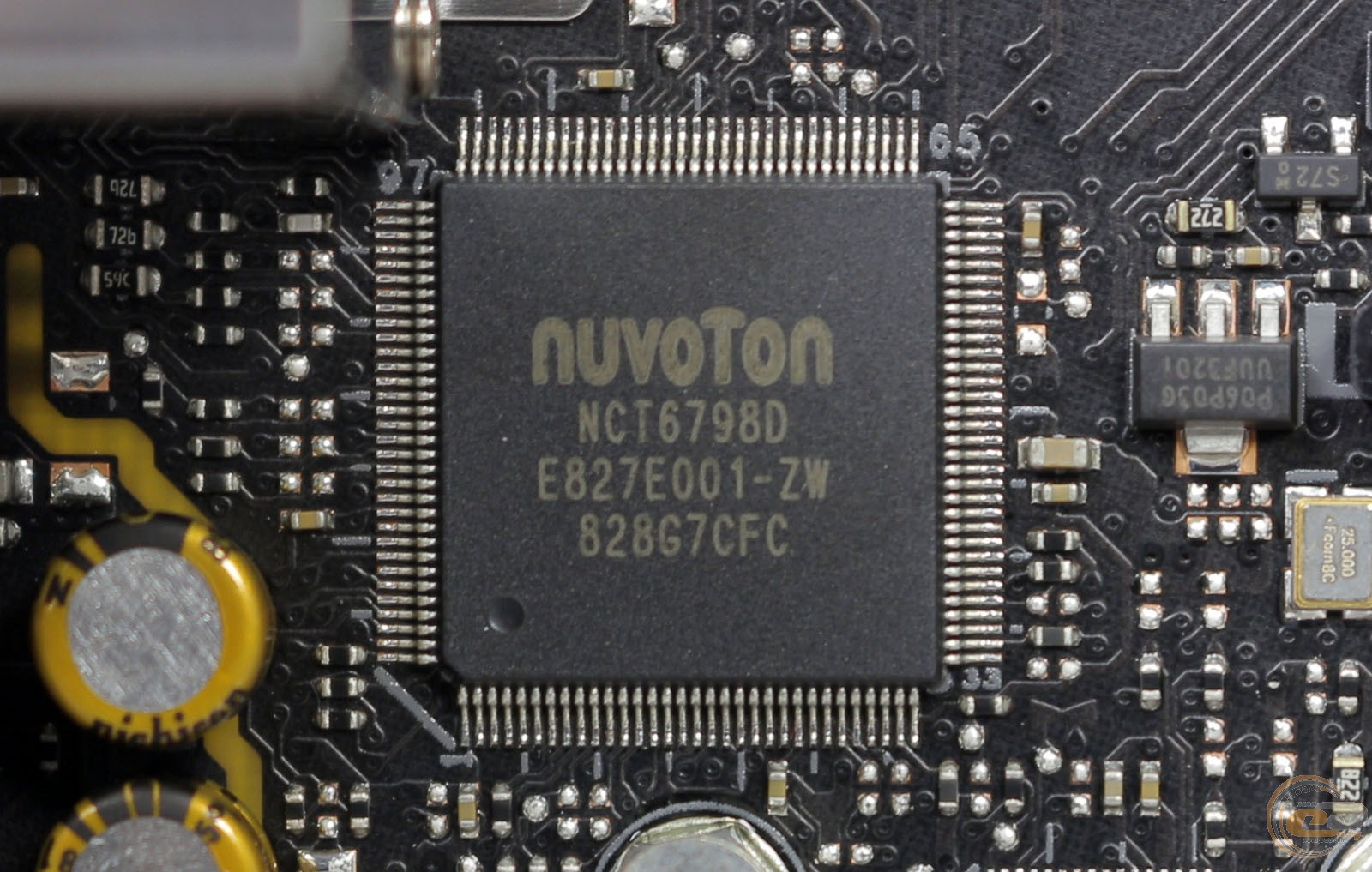

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

ASUS ROG STRIX Z390-I GAMING

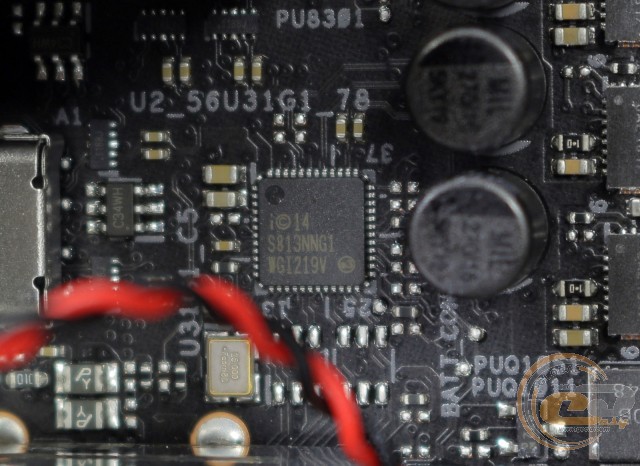

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Расставить приоритеты на доступ к сетевым ресурсам поможет фирменная утилита GameFirst V.

ASUS ROG STRIX Z390-I GAMING

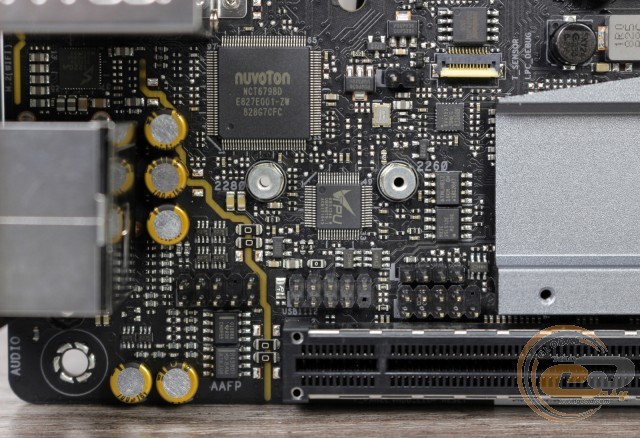

Аудиоподсистема с дизайном ROG SupremeFX на основе кодека Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A для поддержки наушников с импедансом от 32 до 600 Ом.

ASUS ROG STRIX Z390-I GAMING

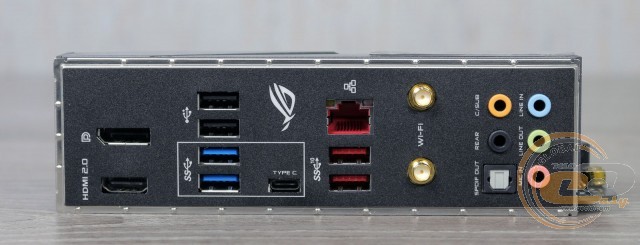

Интерфейсная панель модели ASUS ROG STRIX Z390-I GAMING включает в себя следующие порты:

  • 1 x LAN (RJ45);
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 2 Type-A;
  • 2 x USB 3.1 Gen 1 Type-A;
  • 1 х USB 3.1 Gen 1 Type-C;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x разъема подключения комбинированной антенны Wi-Fi и Bluetooth;
  • 5 x аудиопортов.

Помимо поддержки беспроводных интерфейсов Wi-Fi 802.11a/b/g/n/ac и Bluetooth 5.0 на основе модуля Intel Wireless-AC 9560, отметим большое количество портов USB (включая один USB 3.1 Gen 1 Type-C), пару видеовыходов, а также удобное подключение многоканальной акустики.

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

Возможности организации охлаждения внутри системного корпуса у ASUS ROG STRIX Z390-I GAMING вполне стандартные для формата Mini-ITX. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, второй предназначен для подключения водоблока СВО, а третий отведен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS ROG STRIX Z390-I GAMING

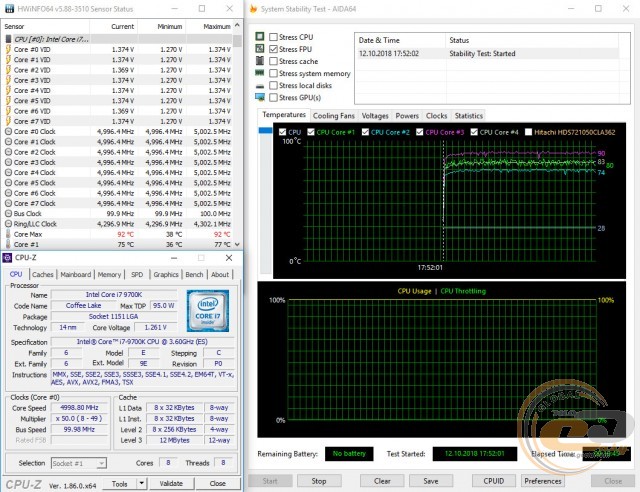

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-9700K составила 5000 МГц. Для этого мы подняли в BIOS напряжение до 1,29 В и множитель до «x50». Температуры ядер в процессе стресс-теста доходили до 92°С, но троттлинга не было, и система работала стабильно. Напомним, что критическим значением является 100°С.

ASUS ROG STRIX Z390-I GAMING

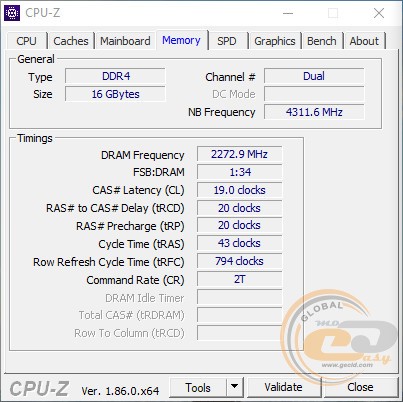

Тестовый набор оперативной памяти DDR4-3200 G.SKILL Trident Z удалось запустить на скорости DDR4-4546 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX Z390-I GAMING использовалось следующее оборудование:

Процессор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

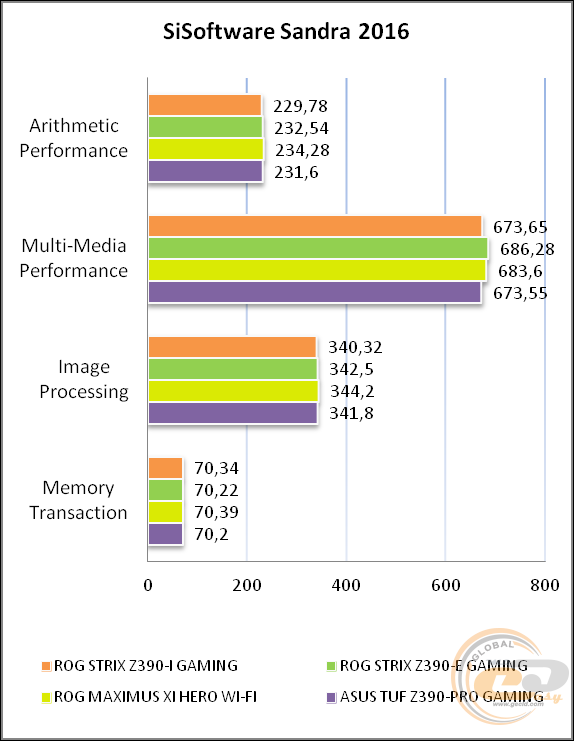

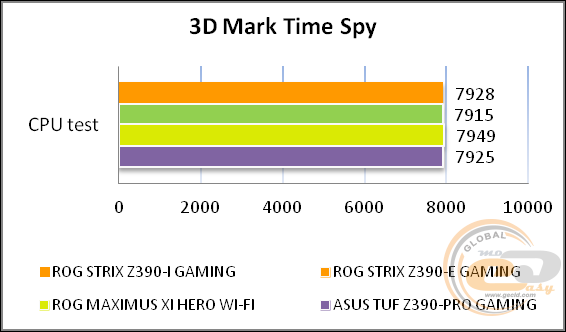

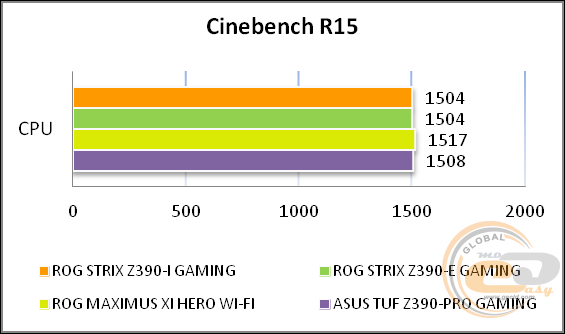

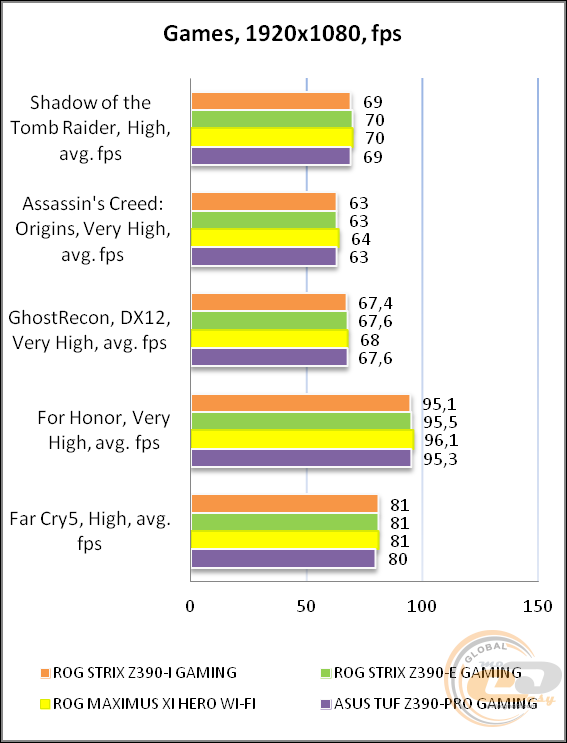

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

ASUS ROG STRIX Z390-I GAMING

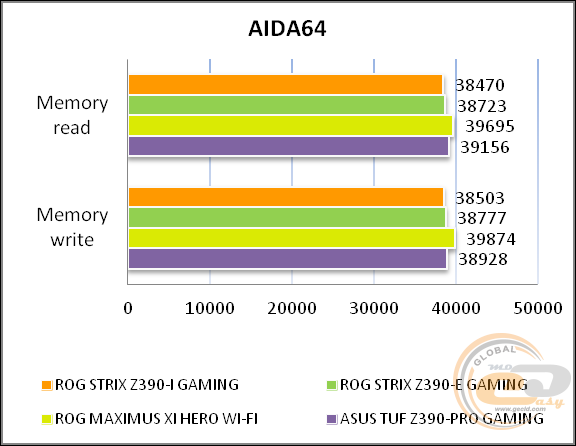

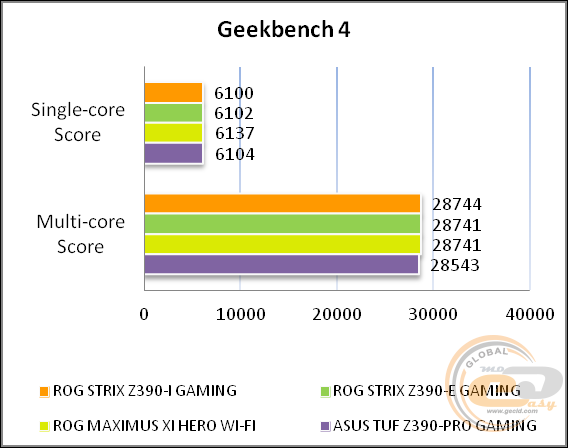

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-92.1

Очень хорошо

Динамический диапазон, дБ (А)

91.8

Очень хорошо

Гармонические искажения, %

0.0013

Отлично

Гармонические искажения + шум, дБ(A)

-84.7

Хорошо

Интермодуляционные искажения + шум, %

0.0080

Очень хорошо

Взаимопроникновение каналов, дБ

-89.4

Отлично

Интермодуляции на 10 кГц, %

0.0083

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.07

Отлично

Уровень шума, дБ (А)

-100.4

Отлично

Динамический диапазон, дБ (А)

94.7

Очень хорошо

Гармонические искажения, %

0.0015

Отлично

Гармонические искажения + шум, дБ(A)

-86.7

Хорошо

Интермодуляционные искажения + шум, %

0.0064

Отлично

Взаимопроникновение каналов, дБ

-89.0

Отлично

Интермодуляции на 10 кГц, %

0.0065

Отлично

Общая оценка



Очень хорошо

Внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из нетребовательных потенциальных покупателей новинки задумается о приобретении дискретной звуковой платы.

Выводы

ASUS ROG STRIX Z390-I GAMING

В целом выводы по материнской плате ASUS ROG STRIX Z390-I GAMING вполне ожидаемые и однозначные: если вы планируете сборку ультракомпактной системы с отличным оснащением и функциональными возможностями, то это едва ли не единственный вариант. С ее помощью вы можете собрать систему с максимум 64 ГБ быстрой оперативной памяти, двумя M.2-накопителями, одной видеокартой и готовым набором всех сетевых интерфейсов.

Добавьте к этому приятные мелочи в виде усиленного разъема PCIe x16, продуманной компоновки, радиатора для одного M.2-накопителя, эффективной системы охлаждения, достойного набора интерфейсов и LED-подсветки. В итоге ROG STRIX Z390-I GAMING по праву занимает позиции флагмана игровой линейки. Подвинуть ее сможет лишь аналогичный компактный представитель серии ROG MAXIMUS IMPACT, если ASUS решит его выпустить.

Среди особенностей новинки отметим лишь традиционные ограничения по работе некоторых интерфейсов дисковой подсистемы и высокую плотность расположения узлов из-за небольших габаритов. Поэтому если формат Mini-ITX ваше все, то можете смело дожидаться появления ASUS ROG STRIX Z390-I GAMING в продаже и не медлить с покупкой.

Достоинства:

  • надежная цифровая подсистема питания;
  • наличие подсветки;
  • приятный дизайн;
  • поддержка 64 ГБ оперативной памяти с помощью модулей DC DIMM;
  • поддержка USB 3.1 Gen 2 и USB 3.1 Gen 1 Type-C;
  • модуль беспроводных интерфейсов Intel Wireless-AC 9560;
  • гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
  • два слота M.2 Socket 3;
  • радиатор для одного из M.2-накопителей;
  • хороший комплект поставки;
  • хорошие возможности по разгону;
  • качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
