Обзор и тестирование материнской платы ROG ZENITH EXTREME: новинка на AMD X399

В августе 2017 года компания AMD порадовала своих поклонников анонсом новой высокоуровневой платформы Socket TR4, которая на текущий момент включает в себя процессоры линейки AMD Ryzen Threadripper с флагманом AMD Ryzen Threadripper 1950X. Вполне логично, что вместе с новой платформой был выпущен и новый чипсет.

ROG ZENITH EXTREME

В отличие от массовой платформы Socket AM4, где у пользователя есть выбор между чипсетами и необходимой ему функциональностью, Socket TR4 предлагает один единственный набор системной логики − AMD X399. Аналогичную ситуацию мы наблюдаем и у конкурентов AMD − компании Intel, которая для Socket LGA2066 также поддерживает только Intel X299.

ROG ZENITH EXTREME

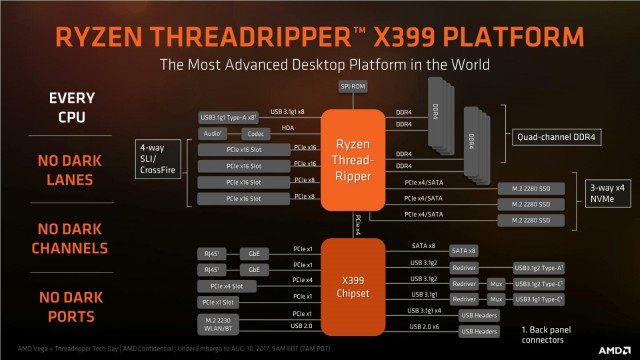

Достаточно большая часть функциональности платформы Socket TR4 заложена в самом процессоре, а именно 64 линии PCIe 3.0, восемь портов USB 3.1 Gen 1, работа оперативной памяти в четырехканальном режиме и возможность подключения до трех накопителей M.2. Связь между CPU и чипсетом осуществляется посредством четырех из упомянутых выше 64 линий PCIe 3.0. Сам же AMD X399 поддерживает восемь линий стандарта PCIe 2.0 для реализации сетевых контроллеров, подключения дополнительных слотов расширения и модуля беспроводных интерфейсов. Также в его распоряжении находится восемь портов SATA 6 Гбит/с, шесть USB 2.0, пять USB 3.1 Gen 1 и два высокоскоростных USB 3.1 Gen 2. В целом никаких претензий к оснащению и функциональности новой платформы у нас нет, ведь она включает в себя все современные распространенные технологии, в отличие от того же Intel X299, который почему-то лишен поддержки USB 3.1 Gen 2.

ROG ZENITH EXTREME

А теперь предлагаем перейти непосредственно к обзору материнской платы ROG ZENITH EXTREME, на примере которой мы сможем более наглядно оценить возможности нового чипсета.

Спецификация

Модель

ROG ZENITH EXTREME

Чипсет

AMD X399

Процессорный разъем

Socket TR4

Поддерживаемые процессоры

AMD Ryzen Threadripper

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-3600 МГц

Слоты расширения

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x8+x16 / x16+x8+x16+x8)

1 x PCI Express 2.0 x4

1 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

1 x U.2

Плата расширения ROG DIMM.2:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

RAID 0, RAID 1, RAID 10

Wi-Fi

802.11a/b/g/n/ac + WiGig 802.11ad (2,4 / 5 ГГц + 60 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

1 x 4-контактный разъем дополнительного питания PCI Express

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x RJ45

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутренние порты I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1 с поддержкой подключения четырех USB 3.1 Gen 1

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0

Форм-фактор

E-ATX

305 x 277 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплект поставки

ROG ZENITH EXTREME ROG ZENITH EXTREME

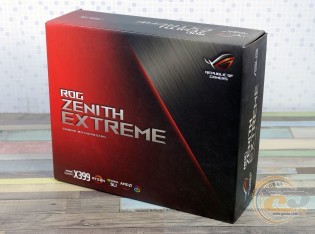

Материнская плата поставляется в картонной коробке, оформленной в фирменных цветах линейки ROG. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей самой модели.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

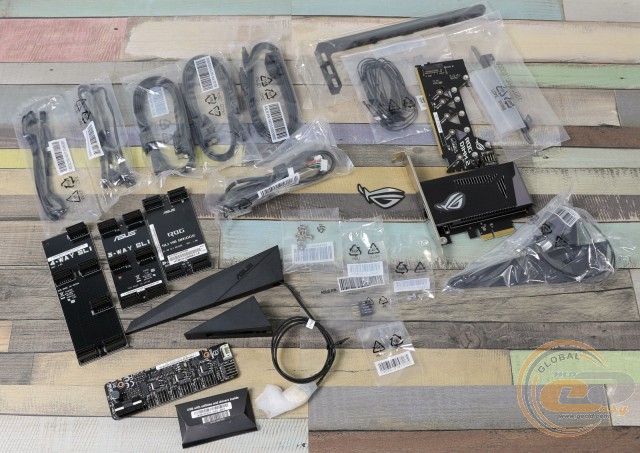

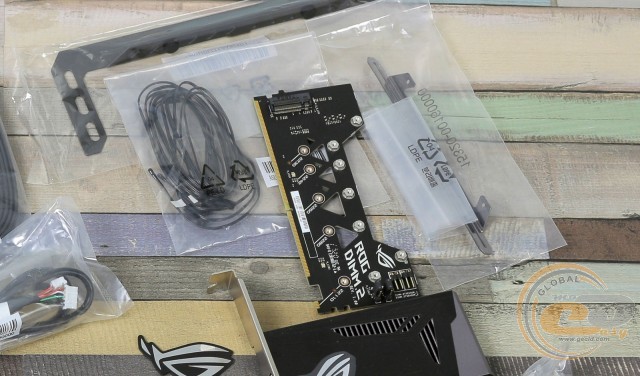

Комплект поставки ROG ZENITH EXTREME полностью соответствует ее высокому уровню. Помимо привычного диска с ПО и руководства пользователя, в коробке мы обнаружили:

  • шесть SATA-шлейфов;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI HB BRIDGE;
  • мост 3-Way NVIDIA SLI;
  • мост 4-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • плату расширения DIMM.2;
  • кронштейн для массивных видеокарт VGA Holder;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • антенну WiGig 802.11ad;
  • плату расширения Fan Extention Card;
  • кабель подключения Fan Extention card и сопутствующие винтики;
  • сетевую карту ROG AREION 10G;
  • набор винтиков для M.2-накопителей;
  • кабель подключения светодиодной ленты.

ROG ZENITH EXTREME

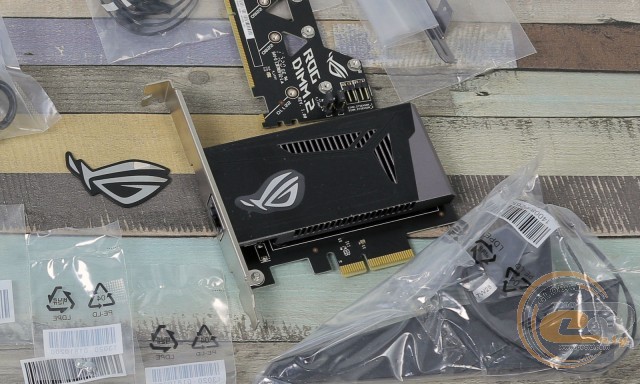

Поскольку плата расширения Fan Extention Card уже встречалась нам ранее, то подробнее остановимся на ROG AREION 10G. В ее основе лежит сетевой контроллер Aquantia AQtion AQC107 с пропускной способностью до 10 Гбит/с и поддержкой режимов 2,5 Гбит/с и 5 Гбит/с. Отдельно в рознице ее можно приобрести за $170, а более простые модификации сетевых плат на чипе Aquantia AQtion AQC107 стоят порядка $100 – 120.

Дизайн и особенности платы

ROG ZENITH EXTREME

Если не обращать внимание на очень массивный процессорный разъем, то ROG ZENITH EXTREME можно очень просто перепутать с другими современными моделями от ASUS на Intel X299, чему виной, конечно же, восемь DIMM-слотов. Также в глаза бросается решетка на пластиковой накладке над интерфейсной панелью.

ROG ZENITH EXTREME

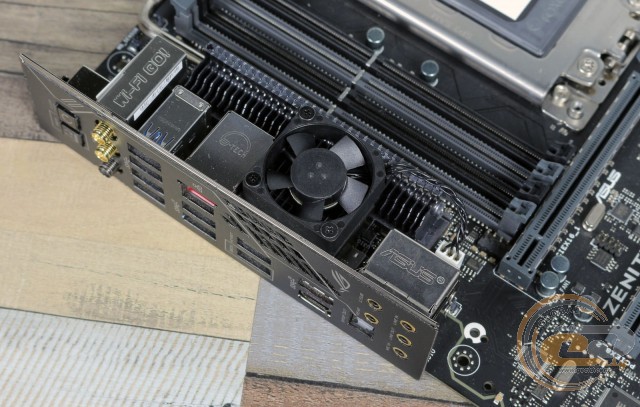

Заглянув под нее, мы обнаружили небольшой вентилятор, который помогает с охлаждением подсистемы питания, испытывающей достаточно большие нагрузки, о чем мы упоминали в обзоре процессора AMD Ryzen Threadripper 1950X.

ROG ZENITH EXTREME

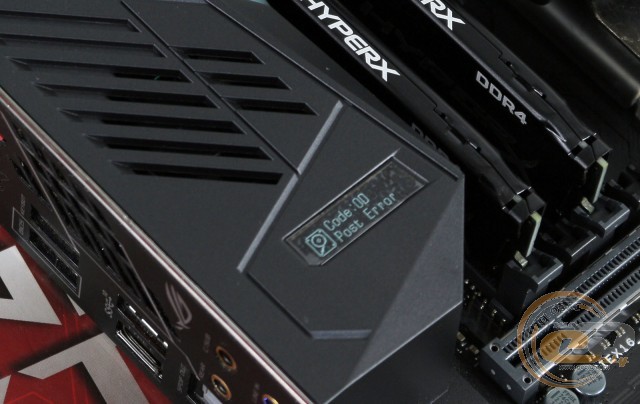

Рядом расположился небольшой монохромный дисплей, который может не только исполнять роль диагностического индикатора, но и отображать простую графику и текст, выбранный пользователем.

Придать облику платы цветовых акцентов поможет фирменная система LED-подсветки ASUS AURA Sync, которая в данном случае заключается в наличии светодиодов в пластиковом защитном кожухе над интерфейсной панелью, на чипсетном радиаторе и по всему правому краю печатной платы.

ROG ZENITH EXTREME

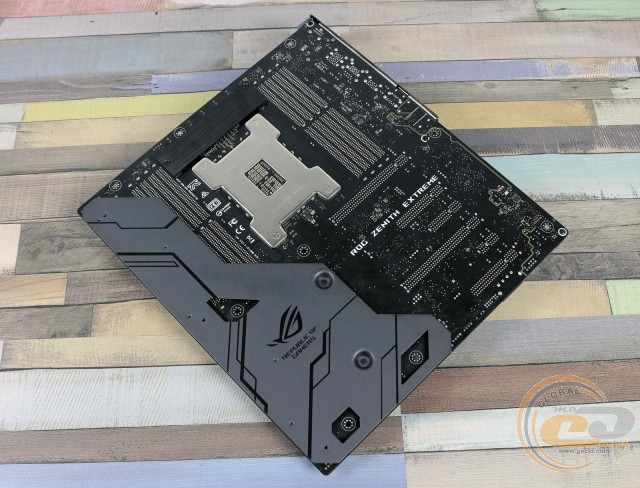

Взглянув на обратную сторону, можно отметить традиционную опорную пластину процессорного разъема, большую опорную пластину под чипсетом и низкопрофильный радиатор на элементах подсистемы питания, не уместившихся на лицевой стороне.

ROG ZENITH EXTREME

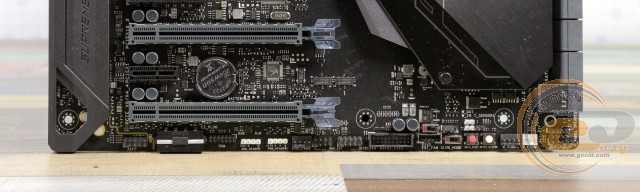

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, 4-контактный разъем дополнительного питания PCI Express, порт TPM, разъемы подключения вентиляторов, переключатель режима «Slow mode», переключатель «RSVD», призванный побороть ошибку холодного старта (CBB − Cold boot bug) при разгоне с использованием минусовых температур, кнопки «ReTry» и «Safe Boot» для мгновенной перезагрузки системы и перевода ее в безопасный режим и джампер LN2.

Дополнительно отметим две колодки для активации портов USB: одна для USB 2.0, совмещенная с разъемом ROG_EXT, и одна для USB 3.1 Gen 1. Всего на плате реализована поддержка двух внутренних USB 2.0, двенадцати USB 3.1 Gen 1 (четыре внутренних и восемь внешних) и трех USB 3.1 Gen 2 (один внутренний и два внешних).

ROG ZENITH EXTREME

Правый верхний угол печатной платы также заслуживает отдельного внимания, поскольку здесь находится ряд управляющих и просто полезных элементов:

  • кнопки включения и перезагрузки;
  • контрольные точки для замера напряжений на всех ключевых элементах системы при помощи мультиметра;
  • группа переключателей для управления слотами PCI Express x16;
  • разъемы подключения температурных датчиков.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

ROG ZENITH EXTREME

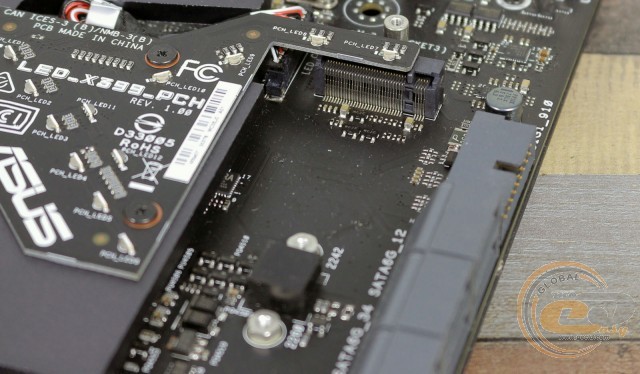

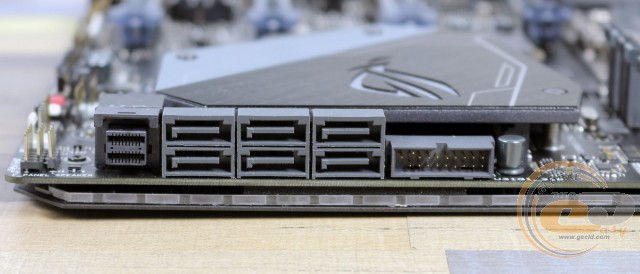

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3, одним U.2 и шестью портами SATA 6 Гбит/с. Два из трех интерфейсов M.2 реализованы при помощи комплектной платы расширения DIMM.2, которая устанавливается в DIMM-слот.

ROG ZENITH EXTREME

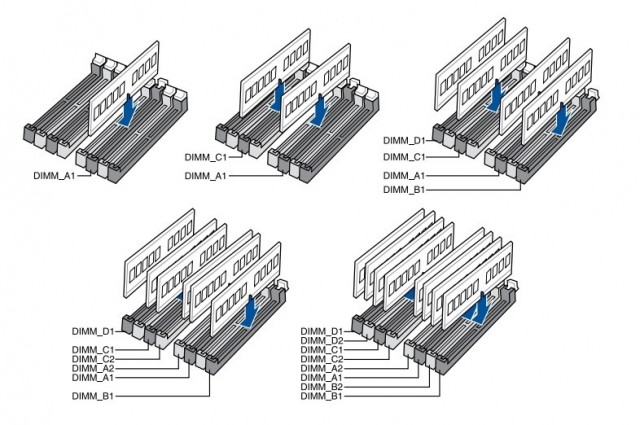

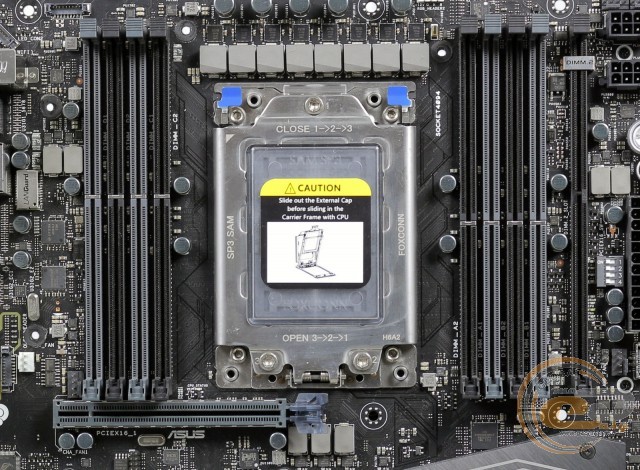

ROG ZENITH EXTREME оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ROG ZENITH EXTREME

Поддерживаются модули, работающие на частотах до 3600 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим колодки подключения выносных панелей с портами USB 3.1 Gen 1 и USB 3.1 Gen 2.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

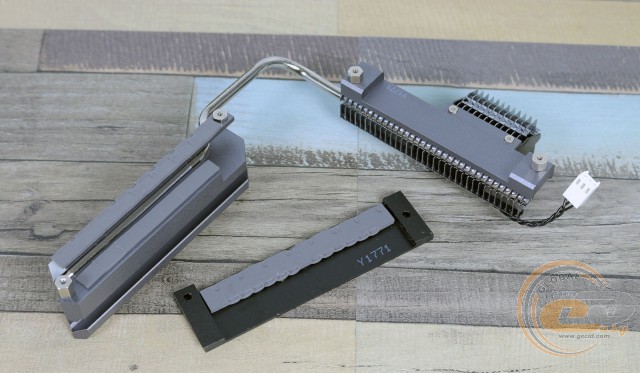

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов, два из которых соединены тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне – 36,1°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 45,5°C (при разгоне − 48,2°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 38,1°C (при разгоне − 39,3°C);
  • дроссели подсистемы питания – 49,2°C (при разгоне – 50,8°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ROG ZENITH EXTREME

ROG ZENITH EXTREME

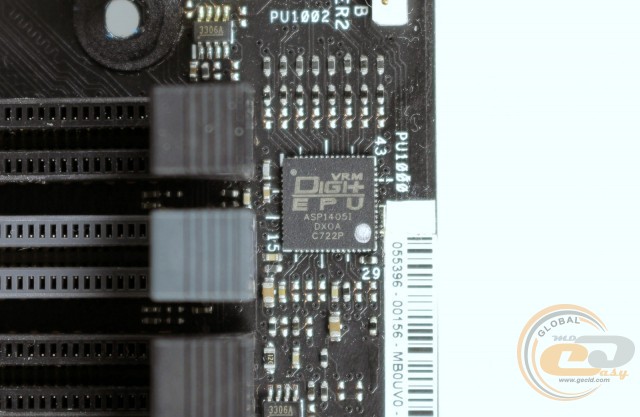

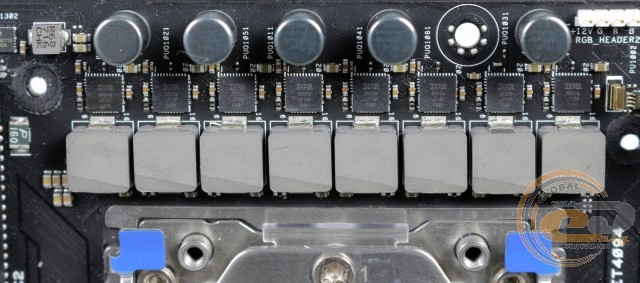

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы, дроссели с ферритовым сердечником и микросхемы IR 3555M.

ROG ZENITH EXTREME

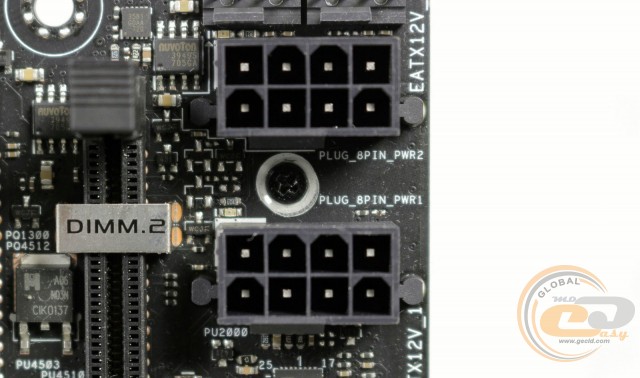

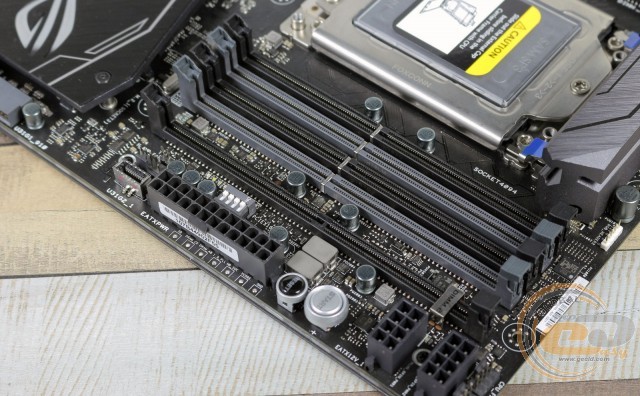

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных 8-контактных разъема, что позволит вам избежать каких-либо ограничений во время экстремального разгона.

ROG ZENITH EXTREME

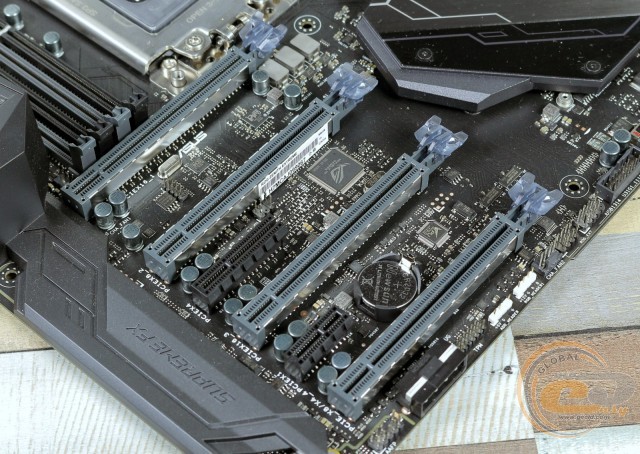

Для расширения функциональности есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x4;
  4. PCI Express 3.0 x16;
  5. PCI Express 2.0 x1;
  6. PCI Express 3.0 x16.

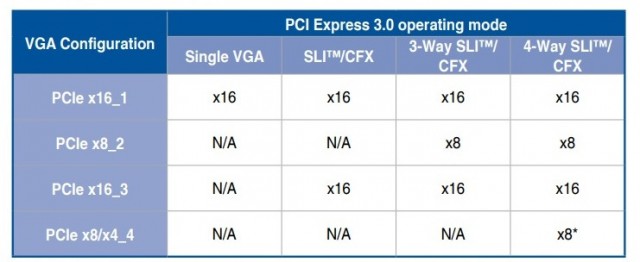

В зависимости от количества установленных видеокарт, линии распределяются по одной из следующих схем.

ROG ZENITH EXTREME

В свою очередь слоты PCI Express 2.0 x4 и PCI Express 2.0 x1 подключены к чипсету и могут быть использованы для комплектной сетевой либо других плат расширения. В связи с недостатком свободных чипсетных линий порт U.2 делит пропускную способность с четвертым слотом PCI Express 3.0 x16 («PCIE_X8/x4_4»).
