Обзор и тестирование материнской платы ASUS SABERTOOTH X99

Успех линейки ASUS TUF (The Ultimate Force) свидетельствует о том, что материнские платы с повышенным уровнем надежности и защиты оказались весьма востребованы, поэтому они легко находят своего покупателя. Учитывая данный факт, мы нисколько не удивились, что компания ASUS решила расширить серию ASUS TUF моделью на основе чипсета Intel X99, ориентированной на энтузиастов.

Именно материнская плата ASUS SABERTOOTH X99 и попала к нам на тестирование. При средней стоимости порядка $450, она обладает целым рядом фирменных особенностей и преимуществ, о которых мы и поговорим ниже, а пока что предлагаем взглянуть на таблицу ее характеристик.

Спецификация материнской платы ASUS SABERTOOTH X99:

Упаковка и комплектация

Материнская плата ASUS SABERTOOTH X99 поставляется в коробке из качественного плотного картона, украшенного полиграфией в темных тонах. Ее дизайн является достаточно сдержанным и строгим. На лицевой стороне, помимо названия самой платы и компании-производителя, можно обнаружить логотип серии ASUS TUF (The Ultimate Force). Также отметим наличие логотипа, сообщающего о расширенной пятилетней гарантии, что свойственно всем материнским платам данной серии.

В нижней части находятся упоминания о поддержке Windows 8.1, технологий NVIDIA SLI и AMD CrossFireX, а также о наличии интерфейсов USB 3.1 с пропускной способностью 10 Гбит/с.

На обратной стороне расположены изображения самой материнской платы, ее интерфейсной панели и основных характеристик. В верхней части описаны основные преимущества ASUS SABERTOOTH X99:

• ASUS Thermal Armor – специальная система охлаждения, которая включает в себя защитный кожух, накрывающий почти весь текстолит, и вентилятор, направляющий воздушные потоки внутрь кожуха для более эффективного отвода тепла от ключевых узлов и элементов.
• ASUS TUF Fortifier – на обратной стороне материнской платы установлена специальная пластина жесткости, которая предотвращает повреждение текстолита во время установки и использования габаритных плат расширения и систем охлаждения. К тому же она дополнительно способствует отводу излишков тепла.
• ASUS Thermal Radar 2 – благодаря большому количеству датчиков температуры, а также наличию в комплекте дополнительных термодатчиков, пользователь получает максимально полную и правдивую информацию о текущем состоянии системы.
• DUAL PORT USB 3.1 – на интерфейсной панели материнской платы находятся два порта USB 3.1 Type-A с пропускной способностью 10 Гбит/с.

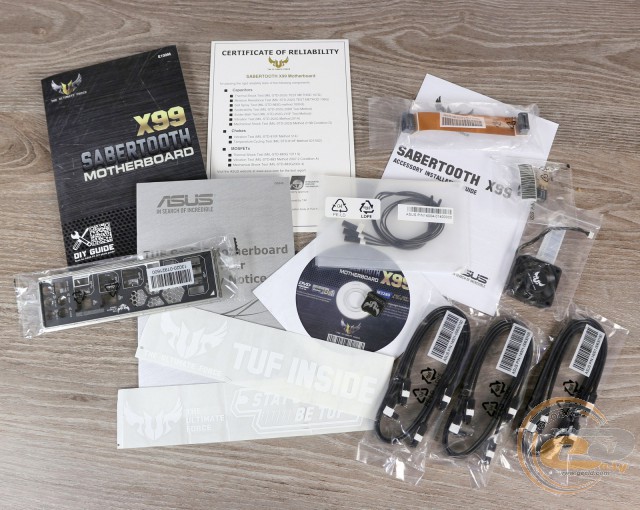

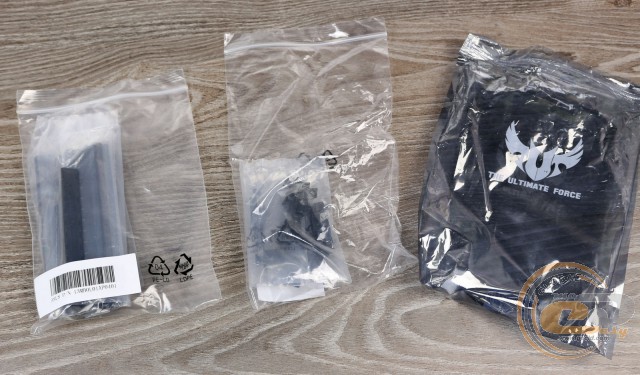

В коробке с ASUS SABERTOOTH X99, помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели, поставляется:

• шесть кабелей SATA;
• сертификат качества;
• набор заглушек для слотов расширения;
• набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
• набор термодатчиков;
• вентилятор системы охлаждения ASUS TUF Thermal Armor;
• мостик NVIDIA SLI.

Дизайн и особенности платы

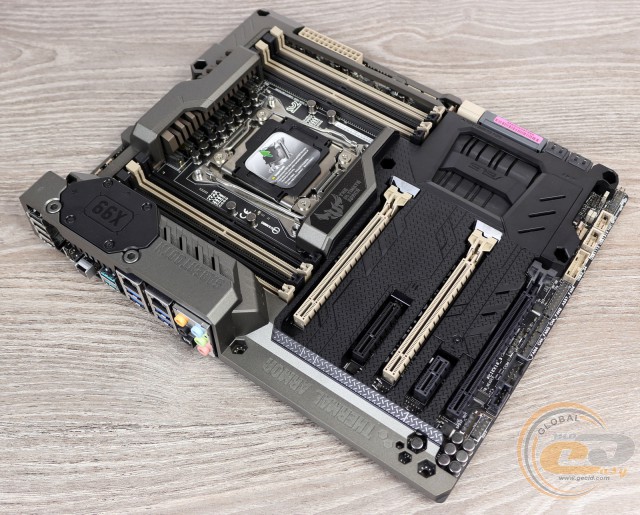

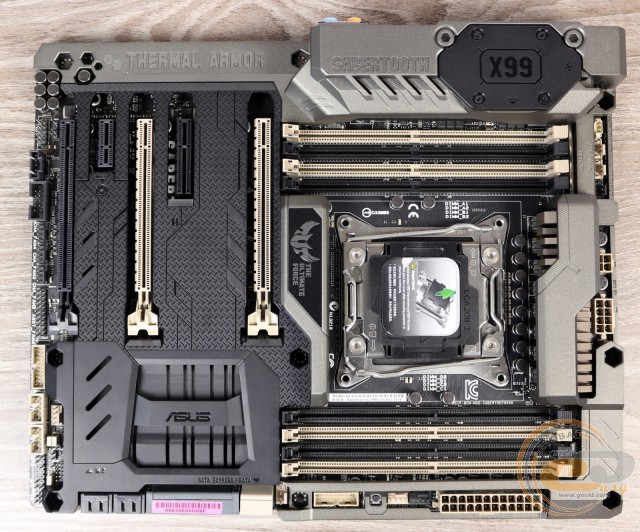

Материнская плата выполнена на текстолите черного цвета формата ATX. Ее поверхность практически полностью скрыта от глаз пользователя под специальным кожухом, который выполняет не только защитную функцию, но и направляет воздушные потоки, генерируемые комплектным вентилятором, на ключевые узлы подсистемы питания.

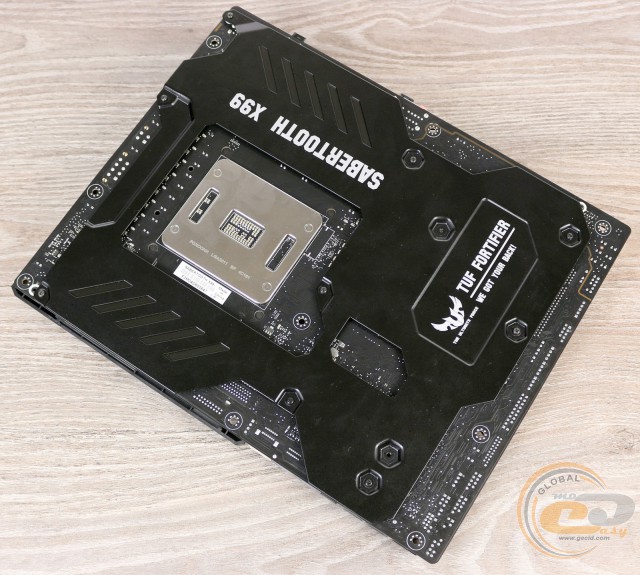

На обратной стороне установлена массивная опорная пластина, призванная повысить жесткость конструкции и предотвратить возможный излом печатной платы вследствие установки габаритной системы охлаждения либо массивных видеокарт. Дополнительно она выполняет функцию радиатора, обеспечивая отвод излишков тепла.

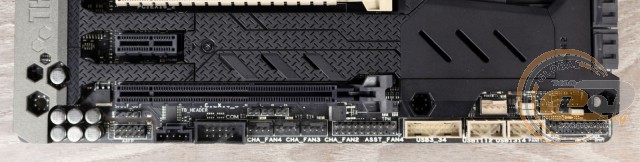

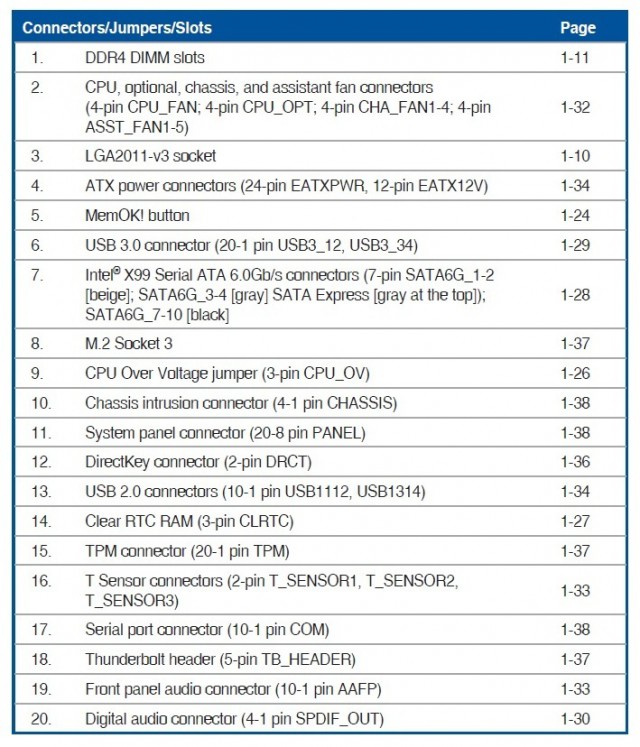

В нижней части печатной платы ASUS SABERTOOTH X99 расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и TPM, три разъема системных вентиляторов, группа разъемов для комплектных термодатчиков, колодка TB_HEADER для реализации интерфейса Thunderbolt, разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две USB 2.0 и одну USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их также восемь: четыре внутренних и два внешних работают благодаря набору системной логики, тогда как два дополнительных внешних разъема реализованы силами контроллера от ASMedia.

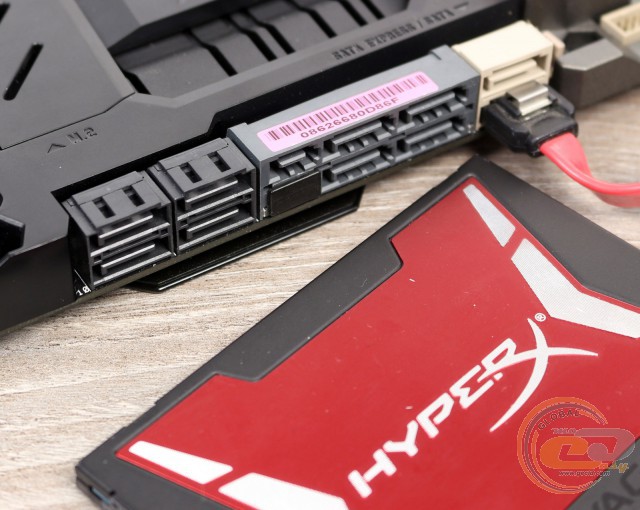

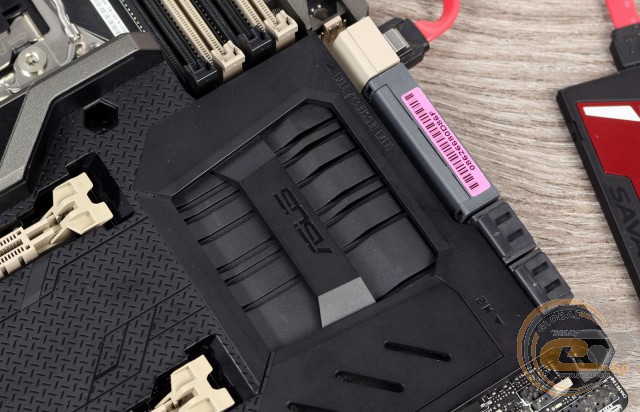

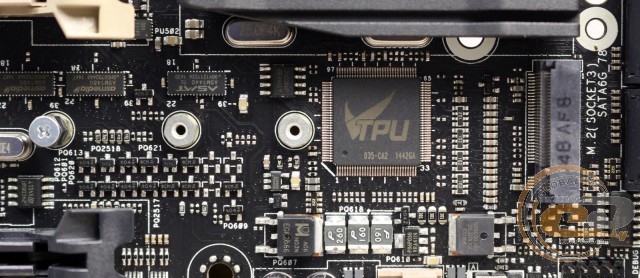

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются SSD-накопители форматов M.2 2242, 2260, 2280 и 22110), восемью портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

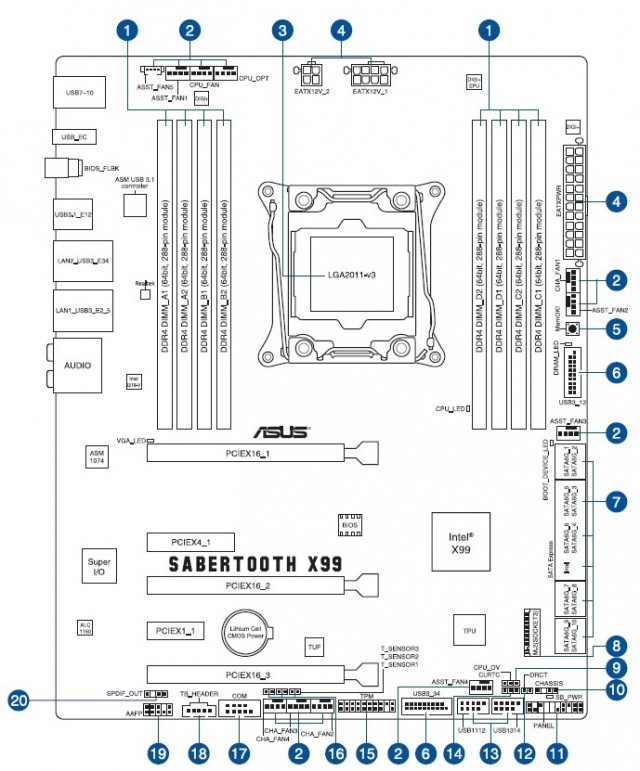

В связи с недостатком свободных чипсетных линий, один из слотов PCI Express 3.0 x16 (на схеме «PCIEX16_3») делит пропускную способность с интерфейсом M.2, а значит, одновременное их использование невозможно.

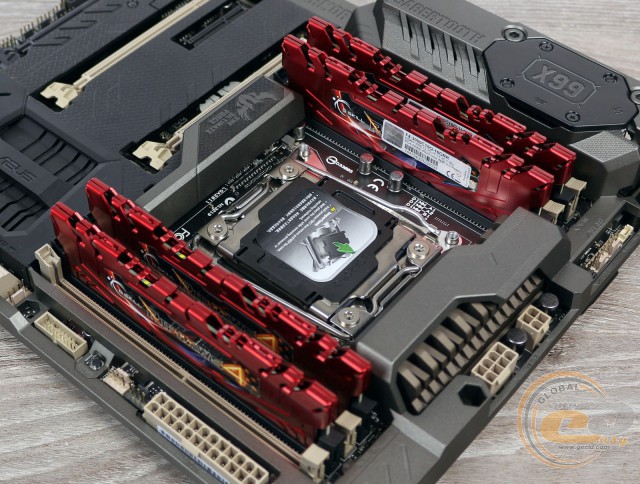

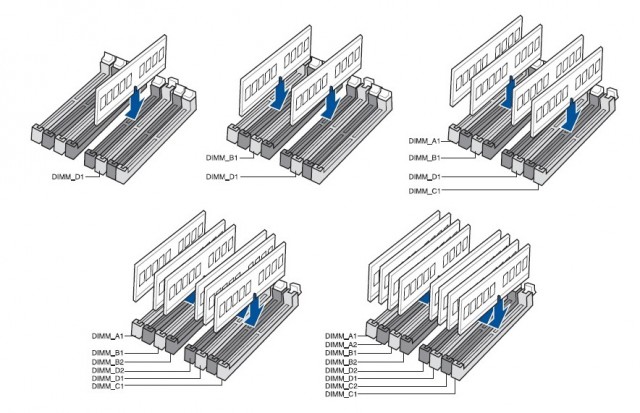

ASUS SABERTOOTH X99 оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

Поддерживаются планки, работающие на частотах до 2400 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим расположенную на правой стороне печатной платы кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также вторую колодку для подключения выносной панели с портами USB 3.0.

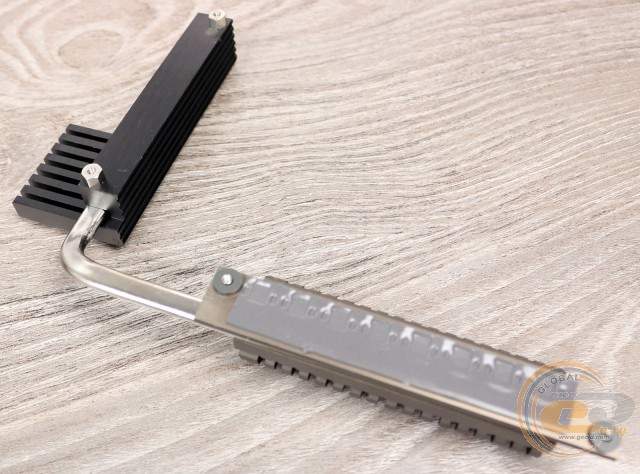

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel X99, в то время как два других (соединенные никелированной тепловой трубкой) накрывают элементы подсистемы питания процессора. В процессе тестирования с подключенным дополнительным вентилятором радиатор охлаждения чипсета прогрелся до 37,7°C, что позволяет надеяться на высокий разгонный потенциал.

Материнская плата ASUS SABERTOOTH X99 предоставляет информацию с десяти встроенных датчиков температуры и трех дополнительных, которые можно установить на любой компонент системы с присвоением понятного названия (например, «температура HDD» и т.д.). Мониторинг полученных данных осуществляется силами утилиты ASUS Thermal Radar 2. В процессе тестирования были зафиксированы следующие результаты:

Название датчика	Без установленного дополнительного вентилятора, °C	С установленным вентилятором на максимальной скорости, °C	Разница температур, °C
CPU	51	50	-1
Motherboard	30	29	-1
Vcore(back)	55	49	-6
Vcore	59	55	-4
USB	37	35	-2
DRAM	37	36	-1
DRAM 2	47	41	-6
PCH	44	44	0
PCIE1	37	37	0
PCIE2	34	34	0

Как видим, установка комплектного вентилятора положительным образом сказывается на расположенных вблизи ключевых компонентах благодаря грамотной организации воздушных потоков внутри кожуха.

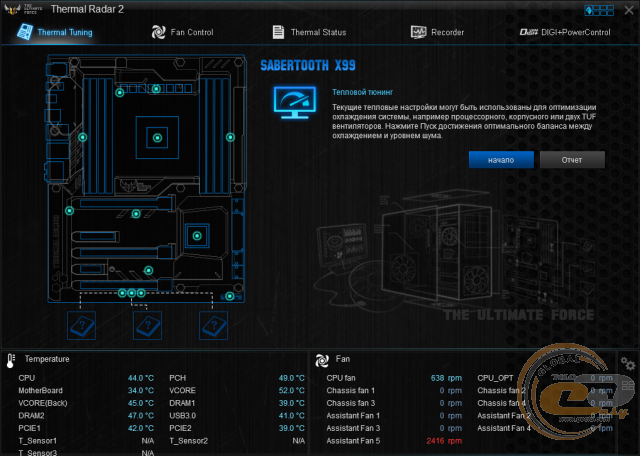

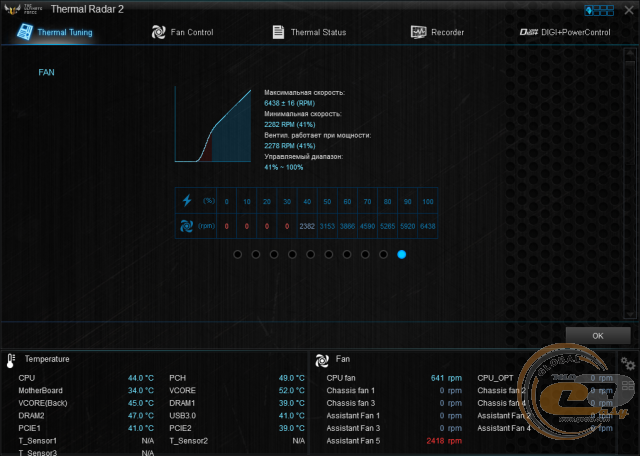

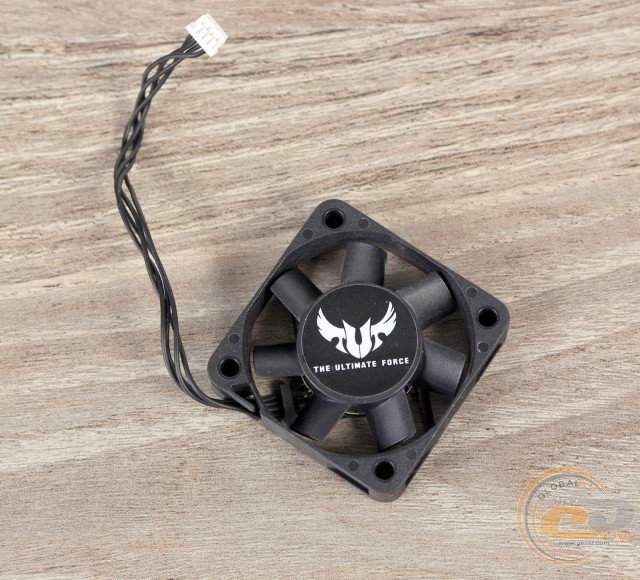

Максимальная частота вращения самого вентилятора составила 6400 об/мин. Комплектная утилита ASUS Thermal Radar 2 позволяет оптимизировать работу системы охлаждения путем автоматической настройки подключенных вентиляторов. После прохождения данной процедуры он стал работать на скорости 2420 об/мин.

Уровень шума на максимальной скорости вращения лопастей (6400 об/мин) был средним и хорошо различимым в тихой системе. Однако уже при частоте 4200 об/мин шум снижается ниже среднего уровня, и он слабо различим на фоне других комплектующих. Соответственно, при установленной автоматической скорости на уровне 2420 об/мин он и вовсе работает практически бесшумно.

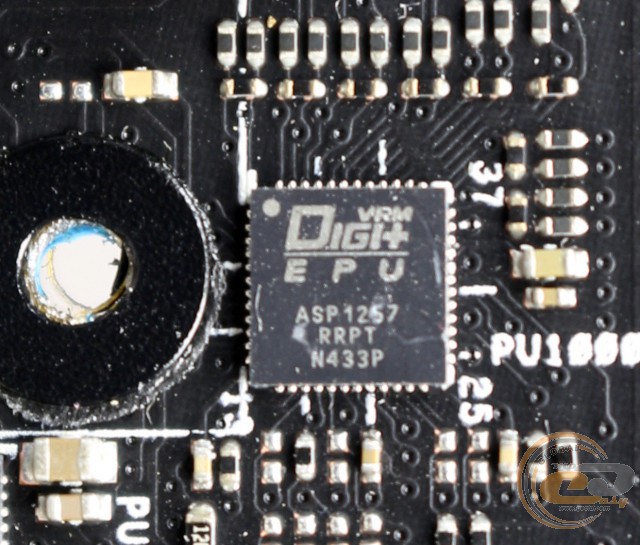

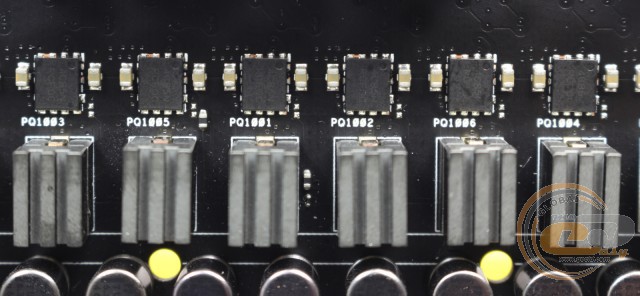

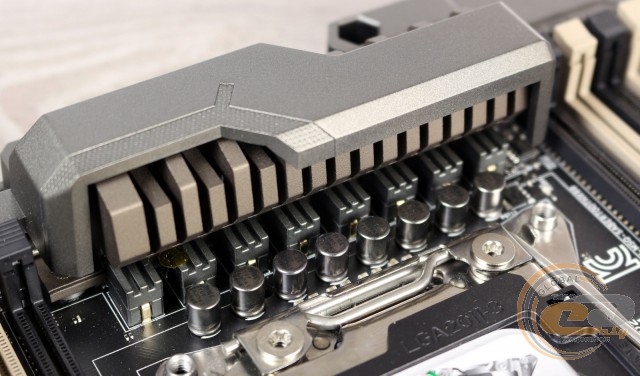

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257 со встроенной подсистемой управления энергопотреблением DIGI+ VRM.

Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF 10K Ti-Caps c увеличенным в пять раз сроком службы и расширенным на 20% диапазоном рабочих температур, МОП-транзисторы TUF MOSFET с низким уровнем сопротивления открытого канала, а также улучшенные дроссели TUF New Alloy Chokes, которые отличаются более низкой температурой и повышенной надежностью. Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные), что позволит вам избежать каких-либо ограничений во время экстремального разгона.

Для расширения функциональности тестируемой материнской платы есть пять слотов:

1. PCI Express 3.0 x16 («PCIEX16_1», в режиме х16);
2. PCI Express 2.0 x4 («PCIEX4_1», в режиме x2);
3. PCI Express 3.0 x16 («PCIEX16_2», в режиме х16 либо х8);
4. PCI Express 2.0 x1 («PCIEX1_1»);
5. PCI Express 3.0 x16 («PCIEX16_3», в режиме х8 либо х4);

В данном случае мы имеем дело с весьма интересной реализацией работы этих слотов, которая зависит от модели установленного процессора.

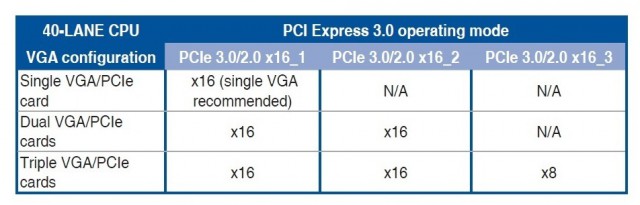

Если используются CPU с поддержкой 40 линий PCI Express 3.0, то установленные видеокарты смогут работать по одной из представленных выше схем.

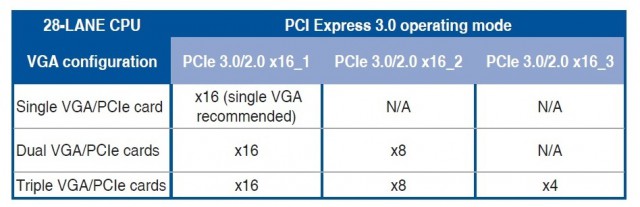

Если же применяется ЦП с поддержкой только 28 линий PCI Express 3.0, то схема их распределения между графическими адаптерами будет выглядеть обозначенным выше образом.

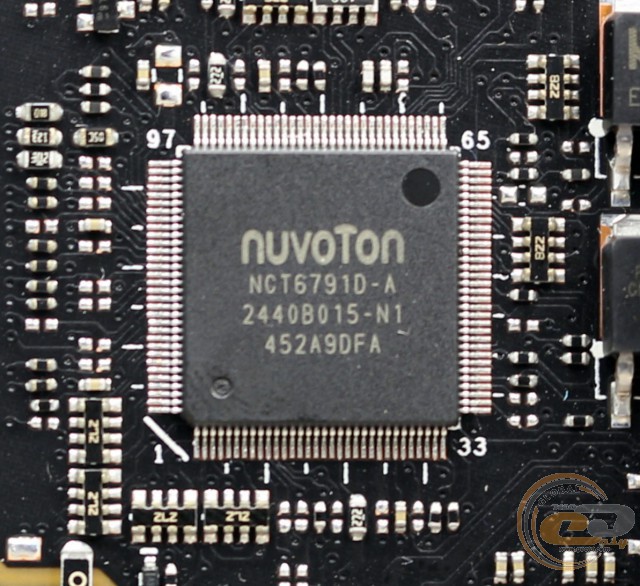

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D-A, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.

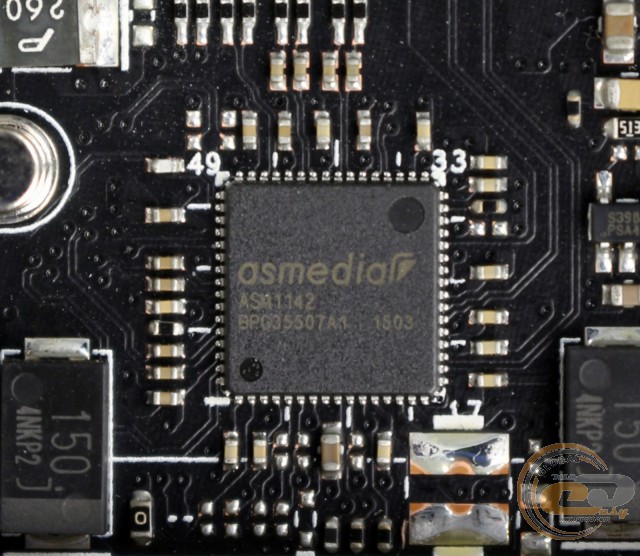

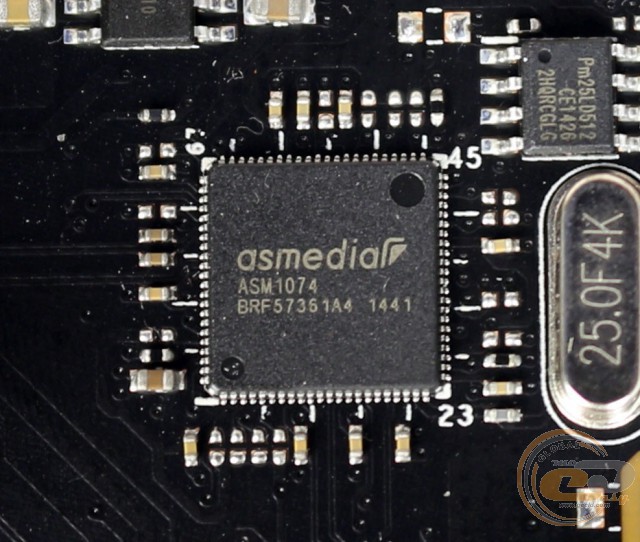

Работа двух портов USB 3.0 и двух USB 3.1 Type-A на интерфейсной панели реализована при помощи микросхем ASMedia ASM1074 и ASMedia ASM1142 соответственно.

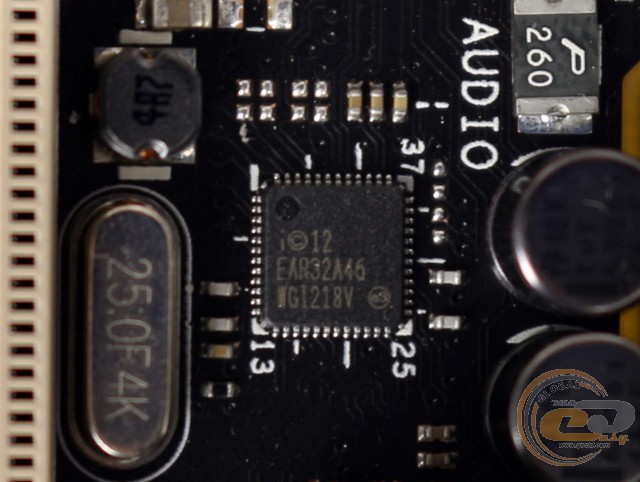

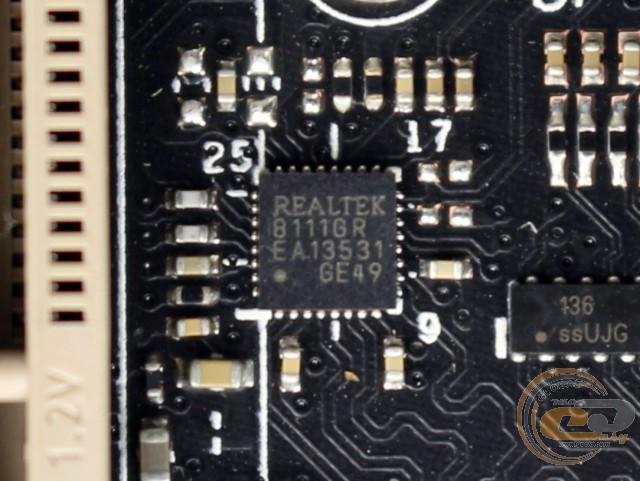

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI218V и Realtek 8111GR. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

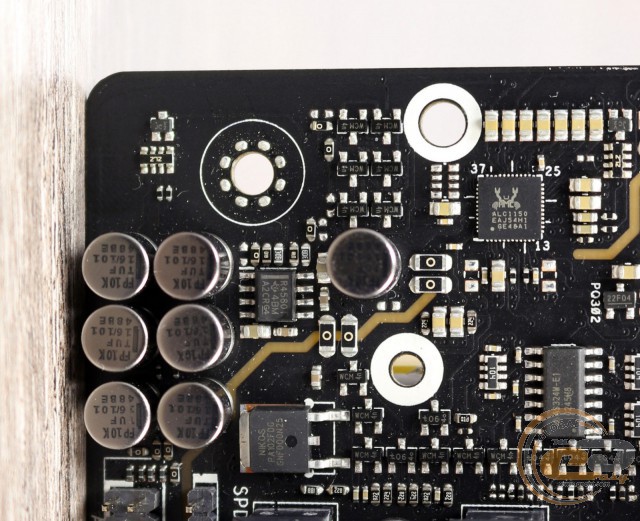

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает дизайном TUF AUDIO. Он предполагает наличие специального аудиоусилителя TI R4580I и японских аудиоконденсаторов для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

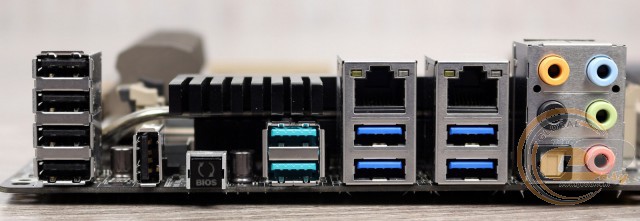

Интерфейсная панель модели ASUS SABERTOOTH X99 включает в себя следующие порты:

• 2 x LAN (RJ45);
• 2 x USB 3.1;
• 4 x USB 3.0;
• 4 x USB 2.0;
• 1 x TUF Detective;
• 1 х оптический S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать отличной, поскольку она предоставляет в распоряжение пользователя большое количество портов USB (включая два высокоскоростных USB 3.1 Type-A с пропускной способностью 10 Гбит/с), оптический аудиовыход и два сетевых порта, а также обеспечивает удобное подключение многоканальной акустики. Отдельно отметим удобное обновление прошивки BIOS с флэш-накопителя при помощи соответствующей кнопки и возможность вывести на заднюю панель порт COM при помощи колодки на печатной плате.

Порт TUF Detective предназначен для подключения смартфона или планшета, который с помощью бесплатной утилиты превращается в пульт мониторинга ключевых параметров системы, диагностики неисправностей и управления питанием ПК.

У ASUS SABERTOOTH X99 имеются очень широкие возможности для организации охлаждения внутри системного корпуса. В наличии двенадцать 4-контактных разъемов для подключения вентиляторов, три из которых служат для охлаждения центрального процессора, четыре предназначены для системных вертушек и еще пять используются для вспомогательных вентиляторов.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

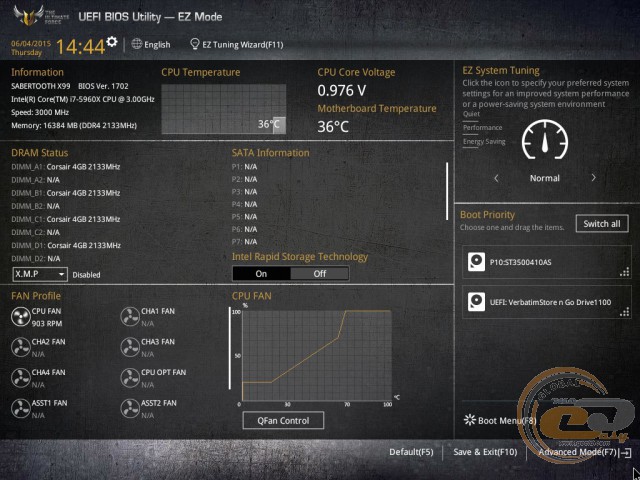

«EZ Mode», в котором все необходимые параметры сгруппированы на одном экране, а разгон осуществляется при помощи «EZ Tuning Wizard».

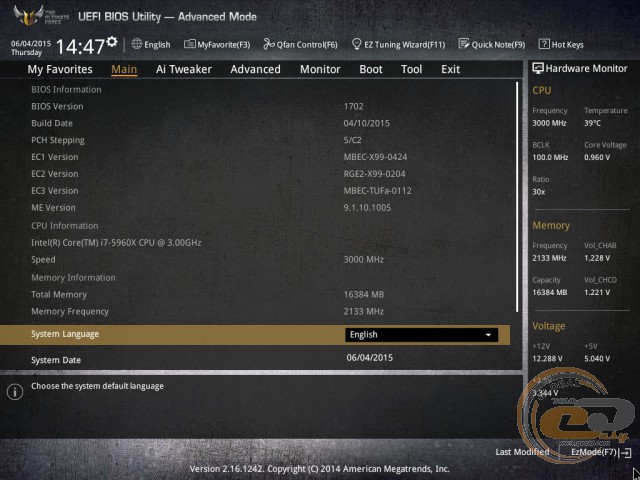

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

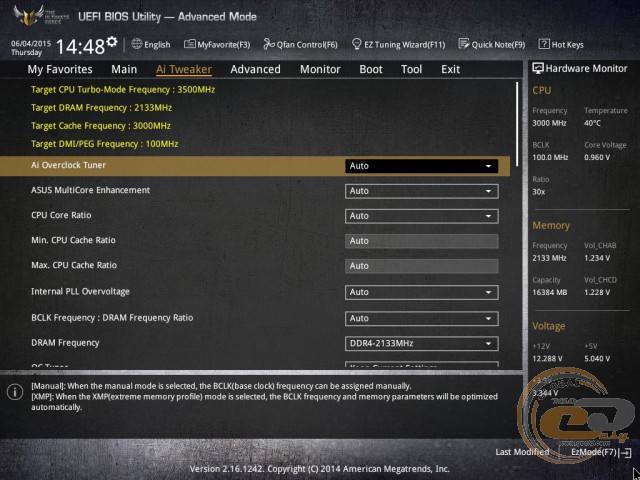

Все связанные с разгоном системы пункты находятся во вкладке «Ai Tweaker».

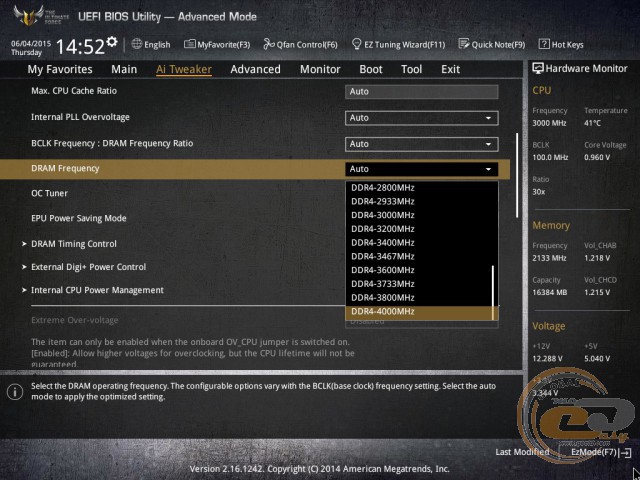

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 4000 МГц.

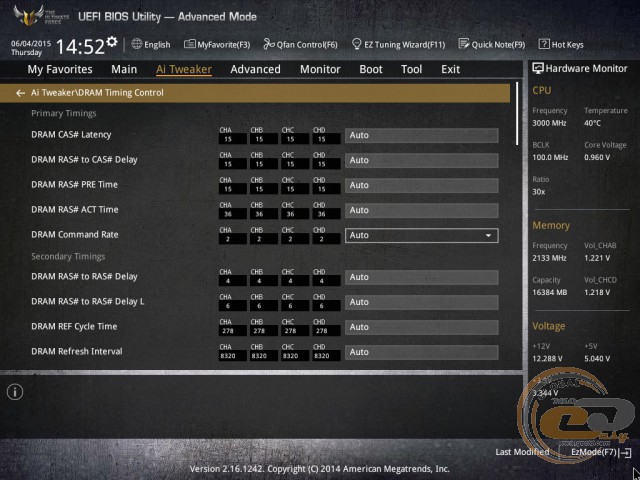

Также при необходимости можно получить доступ к регулировкам задержек памяти.

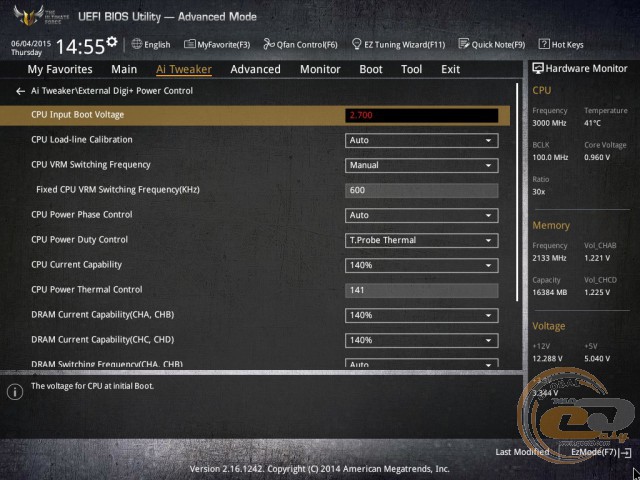

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+.

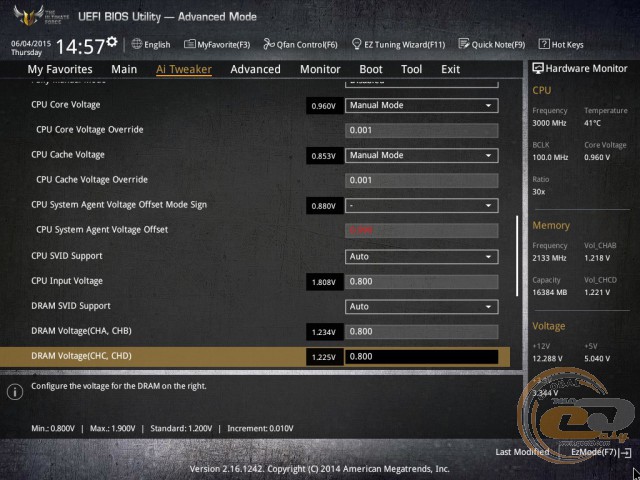

Конечно же, не обошлось без раздела, где сгруппированы параметры напряжений на всех ключевых компонентах.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота системной шины	BCLK Frequency	80,0 – 300,0	0,1
	CPU Strap	100, 125, 166, 250
Частота оперативной памяти	Memory Frequency	800 − 4000
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio Limit	12 – MAX	1
	Max CPU Cache Ratio Limit	12 – MAX	1
Частота работы ШИМ-контроллера преобразователя питания процессора	Fixed CPU VRM Switching Frequency(KHz)	300 – 600	50
	Fixed DRAM-AB Switching Frequency(KHz)	300 – 550	50
	Fixed DRAM-CD Switching Frequency(KHz)	300 − 550	50
	PCH I/O Voltage	1,20000 – 2,20000	0,00625
	VCCIO CPU 1.05V Voltage	0,70000 – 1,80000	0,00625
	VCCIO PCH 1.05V Voltage	0,70000 – 1,80000	0,00625
	VTTDDR Voltage (CHA, CHB)	0,20000 – 1,00000	0,00625
	VTTDDR Voltage (CHC, CHD)	0,20000 – 1,00000	0,00625
	PLL Termination Voltage	0,200000 – 1,797684	0,006602
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 − 127	1
	Short Duration Package Power Limit	1 − 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	-0,999 – +0,999	0,1
Входное напряжение на процессоре	CPU Input Voltage	0,800 – 2,700	0,001
	CPU Input Boot Voltage	0,800 – 2,700	0,010
Напряжение на модулях оперативной памяти	DRAM Voltage (CHA, CHB)	0,800 – 1,900	0,005
	DRAM Voltage (CHC, CHD)	0,800 – 1,900	0,005
Напряжение на чипсете	PCH Core Voltage	0,70000 – 1,80000	0,01250

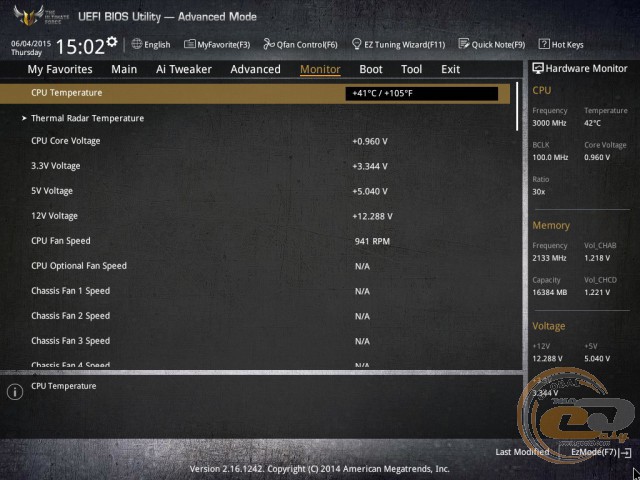

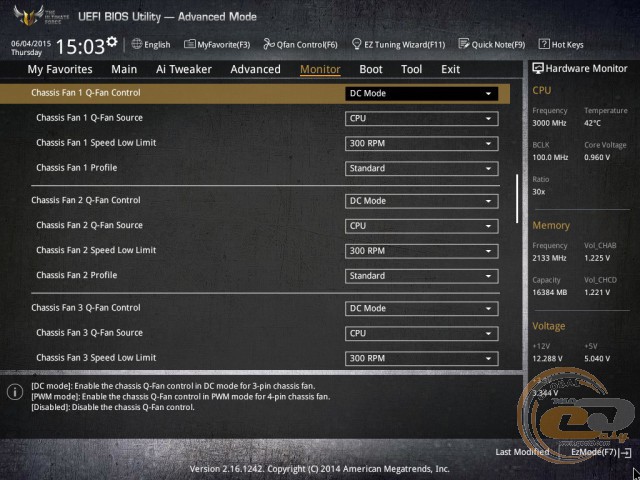

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и за напряжениями на линиях питания +12В, +5В и +3,3В. Дополнительно выделим боковую панель, которая отображается во всех разделах и несет на себе ключевую информацию о параметрах процессора, оперативной памяти и линий питания +3,3В, +5В и +12В.

Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

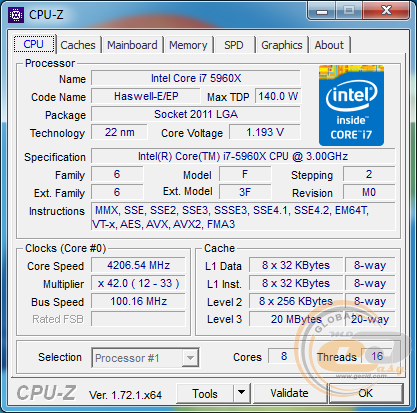

По итогам ручного разгона процессора Intel Core i7-5960X Extreme Edition, путем увеличения множителя до «х42» и напряжения до 1,193 В, его стабильная рабочая частота составила 4200 МГц.

«Ratio only»

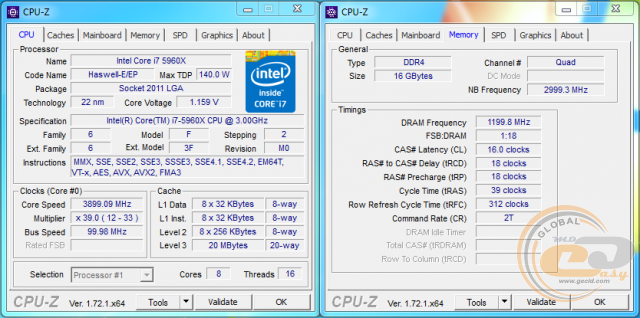

Использование возможностей автоматического разгона в режиме «Ratio only» (разгон путем увеличения лишь множителя), позволило повысить частоту процессора до 3900 МГц при напряжении 1,159 В. Память при этом работала на частоте DDR4-2400 МГц.

«BCLK First»

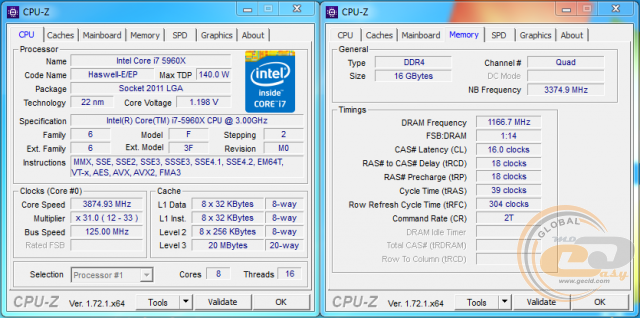

После активации функции автоматического разгона ЦП в режиме «BCLK First» (разгон по шине BCLK), его частота была зафиксирована на отметке 3875 МГц при напряжении 1,198 В. Частота работы памяти составила при этом DDR4-2334 МГц.

Что касается возможностей автоматического разгона в BIOS, то для начала работы мастера настроек «EZ Tuning Wizard», о котором мы упоминали ранее, необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing».

Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.

В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

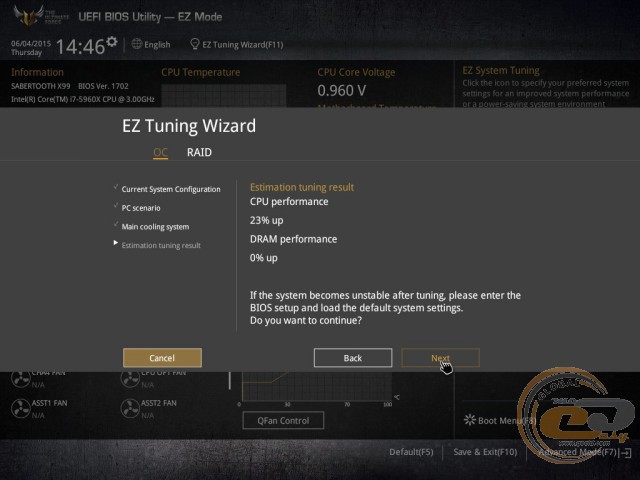

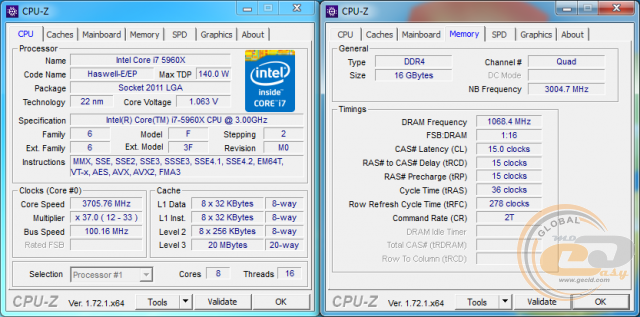

К примеру, после выбора пунктов «Daily Computing» и «Box cooler», система установила разгон на уровне 23% для процессора и 0% для памяти, что дало в итоге частоту процессора 3700 МГц при напряжении 1,063 В. Оперативная память работала на скорости DDR4-2136 МГц.

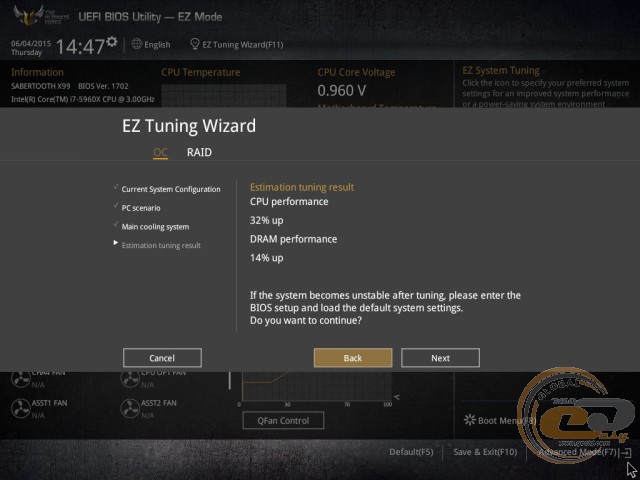

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 32% и 14% для процессора и памяти соответственно. В итоге частота ЦП достигла 3977 МГц при напряжении 1,217 В. А вот модули оперативной памяти начали работать на скорости DDR4-2446 МГц.

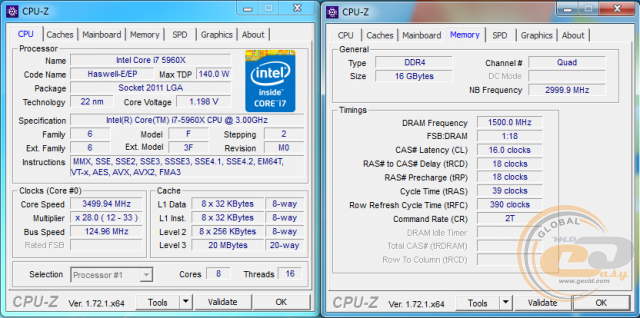

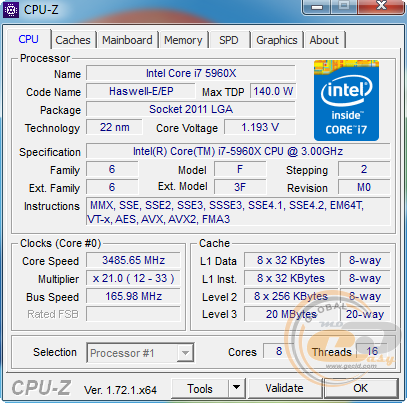

Увеличение частоты системной шины прошло без особых трудностей. Этот параметр удалось зафиксировать на отметке 165,98 МГц.

Тестовые модули оперативной памяти были успешно разогнаны до скорости DDR4-3000 МГц при помощи соответствующего XMP-профиля.

Тестирование

Для проверки возможностей материнской платы ASUS SABERTOOTH X99 использовалось следующее оборудование:

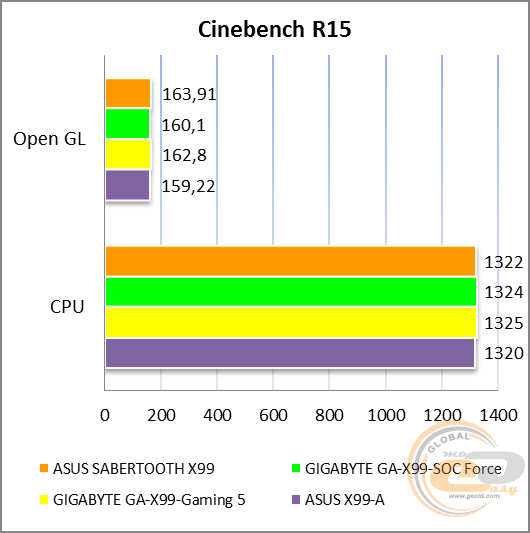

Результаты тестов

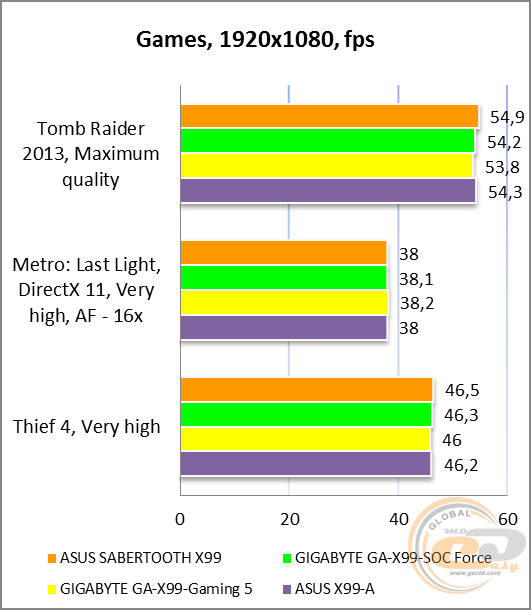

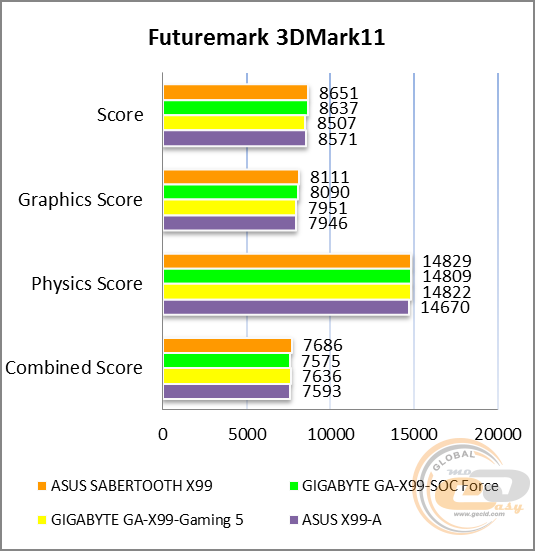

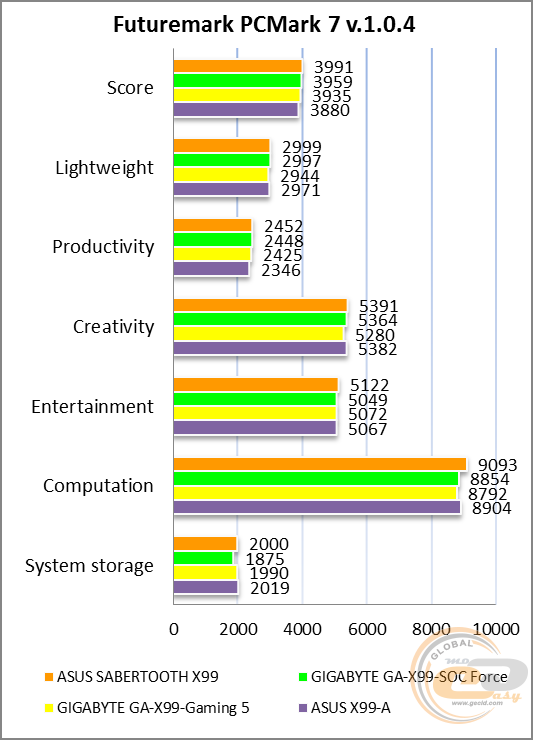

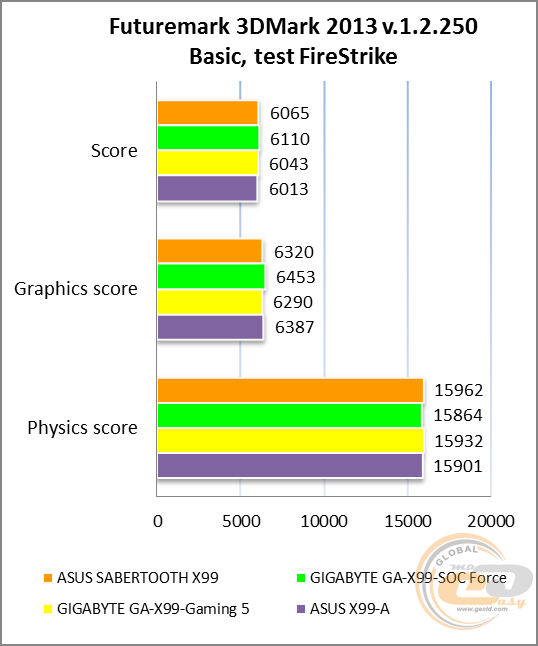

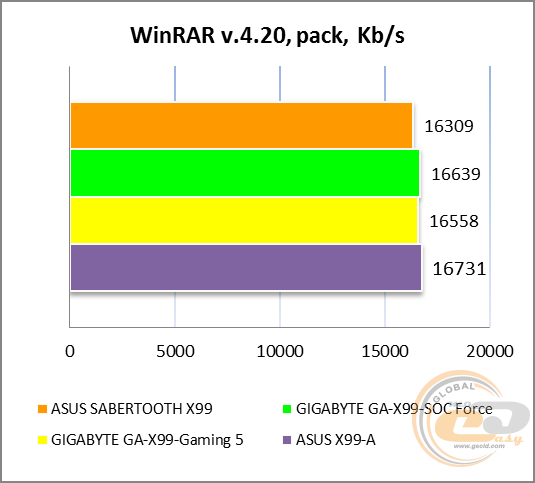

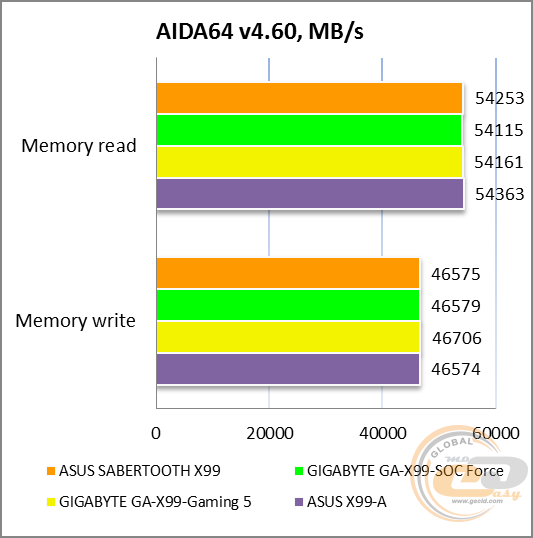

В процессе тестирования ASUS SABERTOOTH X99 показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе надежной и эффективной элементной базы, а также о хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема на основе флагманского звукового кодека с дизайном TUF AUDIO выгодно отличается рядом интересных особенностей, о которых мы рассказывали ранее. Она демонстрирует очень хорошее качество звука, которого будет более чем достаточно для повседневного использования.

Выводы

Подводя итоги тестирования новой материнской платы из серии ASUS TUF, а именно ASUS SABERTOOTH X99, можно сделать вполне однозначный вывод, что она полностью заслуживает высокий статус очень удачного и интересного устройства.

К основным ее преимуществам можно отнести отличный дизайн, повышенную прочность и надежность, гибридную систему охлаждения, хороший комплект поставки, расширенную гарантию, богатые возможности по разгону, отличное фирменное ПО, усиленную цифровую подсистему питания, высококачественную элементную базу, хорошую конфигурацию интерфейсной панели, а также целый ряд интересных фирменных технологий.

Конечно же, отдельно выделим наличие высокоскоростных портов USB 3.1 с пропускной способностью 10 Гбит/с, а также возможность организовать мощную графическую подсистему из трех видеокарт.

Еще одной интересной особенностью данной модели является процессорный разъем ASUS O.C. Socket, который обладает рядом преимуществ по сравнению со стандартным решением в плане реализации разгонного потенциала.

Что же касается особенностей, то ввиду наличия сторонних контроллеров, а также богатого оснащения различными интерфейсами, вы можете столкнуться с рядом ограничений по одновременному использованию некоторых разъемов, о которых мы упоминали ранее.

В итоге ASUS SABERTOOTH X99 станет отличным выбором для обеспеченного пользователя, планирующего собрать очень производительную и высоконадежную систему для широкого круга задач.

Достоинства:

• надежная 8+2-фазная цифровая подсистема питания DIGI+ VRM;
• улучшенная элементная база для более надежной и стабильной работы материнской платы;
• интересный дизайн;
• поддержка двух портов USB 3.1 Type-A с пропускной способностью 10 Гбит/с;
• наличие интерфейсов SATA Express и M.2 с пропускной способностью 10 Гбит/с;
• качественная звуковая подсистема;
• поддержка до 64 ГБ оперативной памяти стандарта DDR4 в 4-канальном режиме;
• наличие фирменного разъема O.C. Socket для более высокого разгона ЦП и памяти;
• эффективная работа гибридной системы охлаждения;
• хорошие возможности по автоматическому и ручному разгону;
• три разъема для установки видеокарт;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• два гигабитных сетевых контроллера с утилитой для приоритизации трафика;
• удачная компоновка интерфейсной панели;
• расширенный комплект поставки;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничения по одновременному использованию ряда интерфейсов.
