Обзор и тестирование материнской платы ASUS TUF B350M-PLUS GAMING: оригинальный дизайн

Даже при выборе не самой дорогой материнской платы, ее дизайн может стать определяющим фактом при покупке. И в данном обзоре мы познакомим вас с таким компактным решением для платформы Socket AM4, которое может особенно заинтересовать желающих собрать систему с одним из новых процессоров AMD Ryzen с интегрированной графикой Vega.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING, а именно о ней мы поговорим сегодня, на текущий момент является одной из самых дорогих плат формата microATX на чипсете AMD B350 от компании ASUS. Как легко догадаться по ее названию, она входит в линейку TUF GAMING, включающую в себя игровые модели с повышенным качеством элементной базы, которые предлагаются по вполне разумной стоимости. Давайте же для начала познакомимся с ее подробными характеристиками.

Спецификация

Модель

ASUS TUF B350M-PLUS GAMING

Чипсет

AMD B350

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

4 x DIMM-слотов с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (CPU AMD Ryzen − x16 или APU AMD Ryzen / AMD A / Athlon − x8)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 / x2)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x RJ45

2 x USB 3.1 Gen 2

4 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B350M-PLUS GAMING ASUS TUF B350M-PLUS GAMING

Материнская плата поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF B350M-PLUS GAMING

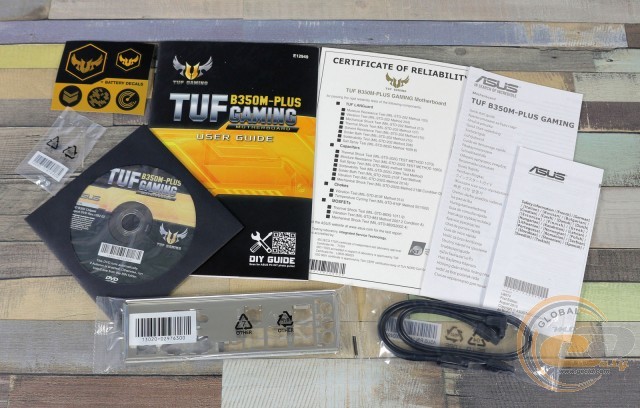

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

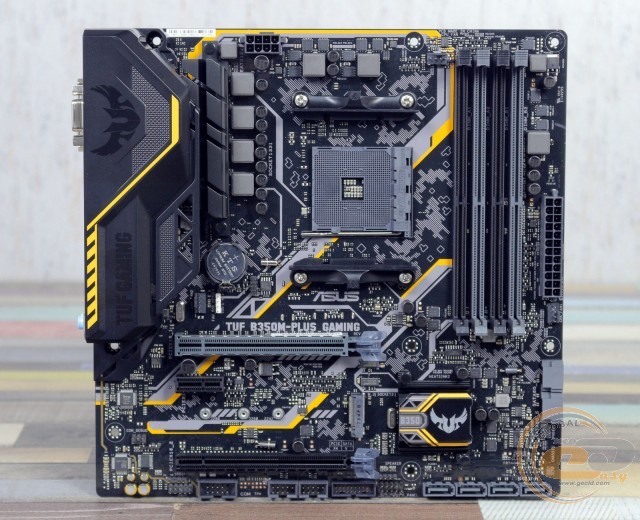

ASUS TUF B350M-PLUS GAMING

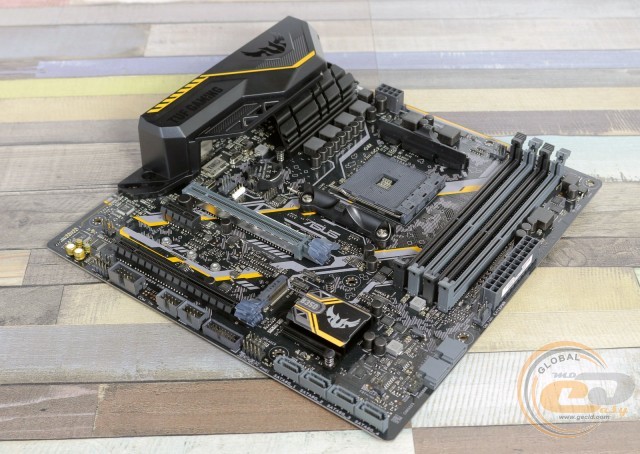

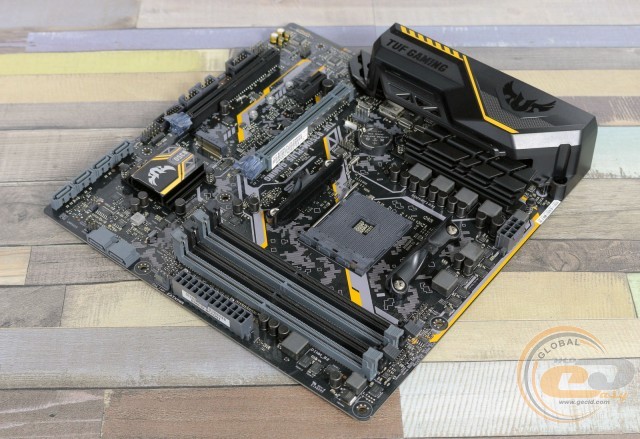

Это уже не первая модель из линейки TUF GAMING, которая попадает к нам на обзор, и все они выделяются оригинальным дизайном с удачным сочетанием черного и желтого цвета. Не стала исключением и ASUS TUF B350M-PLUS GAMING, внешний облик которой приятно контрастирует на фоне более доступных фирменных решений.

ASUS TUF B350M-PLUS GAMING

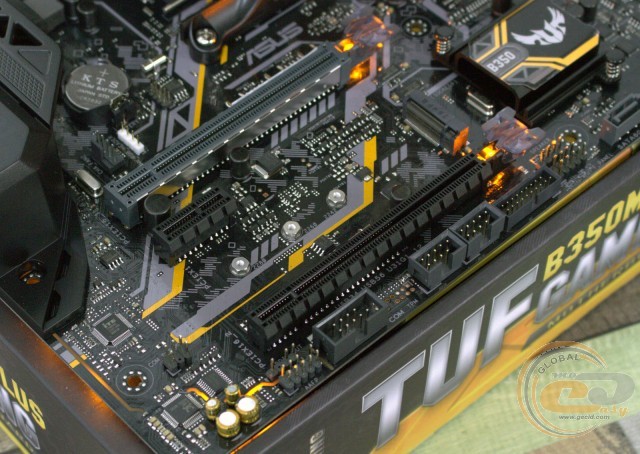

Не забыли создатели и о LED-подсветке, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы и светодиодов под защелками слотов PCI Express x16.

ASUS TUF B350M-PLUS GAMING

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 2.0 x16, что маловероятно. К расположению остальных элементов претензий у нас не возникло.

ASUS TUF B350M-PLUS GAMING

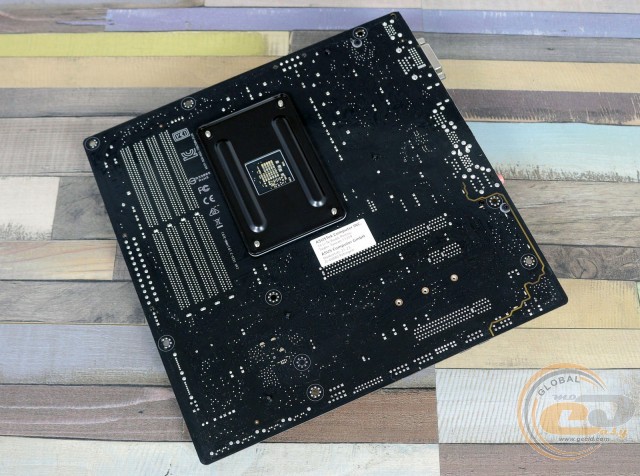

Взглянув на обратную сторону ASUS TUF B350M-PLUS GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS TUF B350M-PLUS GAMING

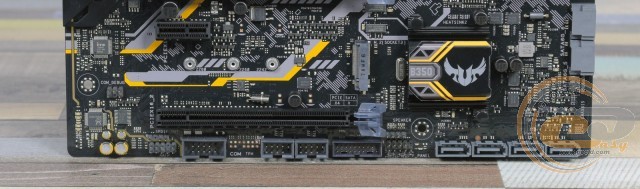

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: два внутренних и четыре внешних.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

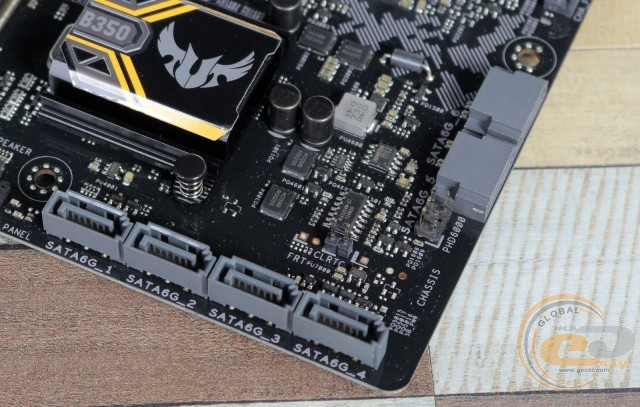

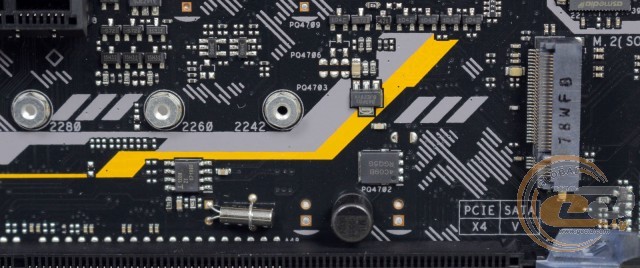

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий, слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») в случае установки M.2-накопителя в режиме SATA или PCIe. Также отметим, что процессоры AMD A / Athlon 7-ого поколения предоставляют только 2 линии PCIe для M.2-накопителя, поэтому решения, требующие 4 линии, будут работать не на пределе своих возможностей.

ASUS TUF B350M-PLUS GAMING

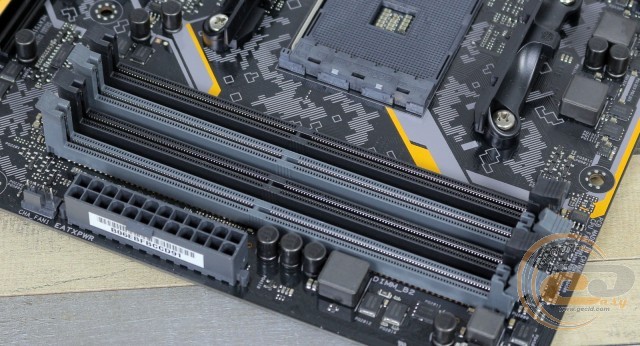

Системная плата ASUS TUF B350M-PLUS GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые оснащены защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

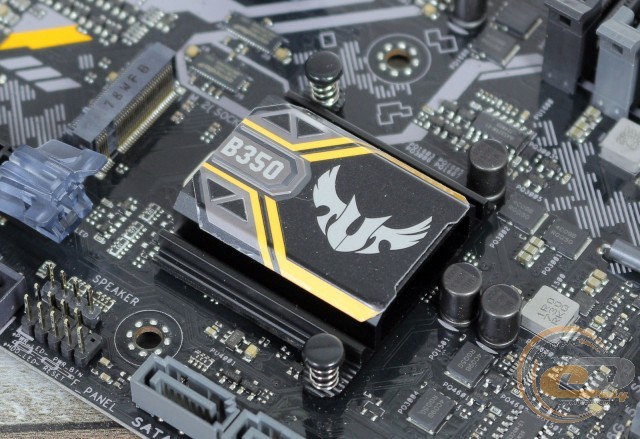

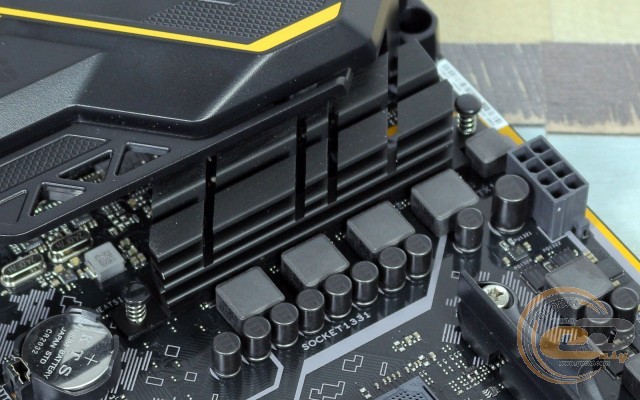

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B350, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,4°C (при разгоне – 42,6°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 60,1°C (при разгоне − 68,8°C);
  • дроссели – 75,9°C (при разгоне − 89,2°C).

Как видим, при сборке системы не стоит забывать о хорошей циркуляции воздуха внутри корпуса, в особенности, если вы планируете разгон процессора.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

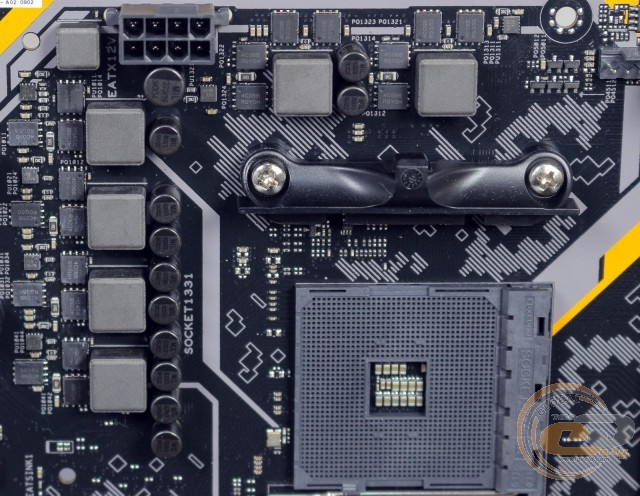

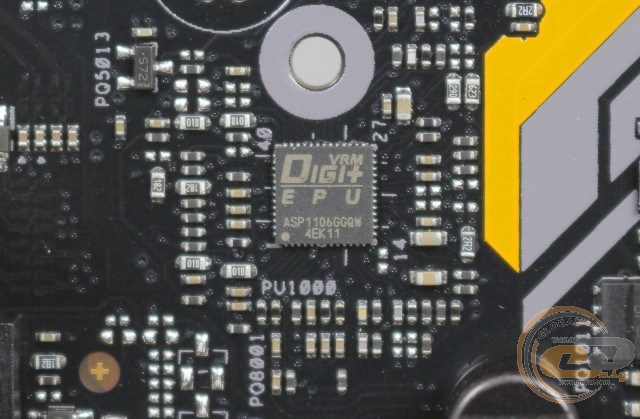

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW с применением надежной элементной базы.

ASUS TUF B350M-PLUS GAMING

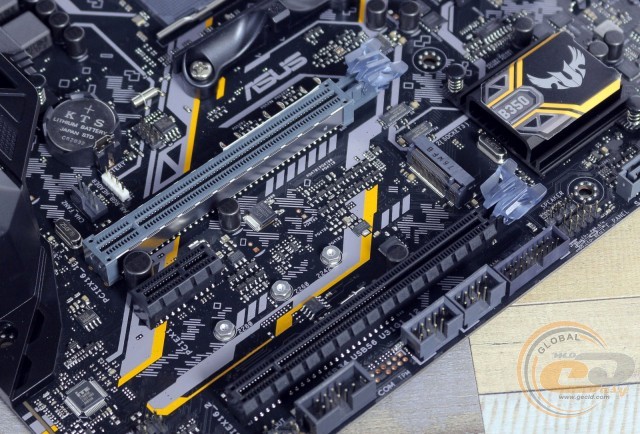

Для расширения функциональности ASUS TUF B350M-PLUS GAMING у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

К процессору подключен только верхний слот PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий, тогда как второму достались только четыре чипсетные линии. В итоге, если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD, а схема их работы (x16+x4) будет далеко не самой оптимальной.
