Обзор и тестирование материнской платы ASUS TUF B360-PLUS GAMING: потенциальный бестселлер

Новая линейка материнских плат ASUS TUF GAMING определенно получилась весьма любопытной, поскольку предлагает за сравнительно небольшие деньги не только высокое качество, но и приятный дизайн вместе с необходимой современной функциональностью. Особенно заманчиво выглядят модели на младших чипсетах без возможности разгона, который нужен далеко не всем.

ASUS TUF B360-PLUS GAMING

Одной из таких новинок стала ASUS TUF B360-PLUS GAMING − решение формата ATX с характерным для всей линейки дизайном и гуманным ценником порядка $105. Давайте выясним, какую функциональность предлагает тайваньский производитель в этом ценовом сегменте, и стоит ли новинка вашего внимания при желании собрать новый ПК с одним из процессоров Intel с заблокированным множителем.

Спецификация

Модель

ASUS TUF B360-PLUS GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x2)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x D-Sub

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 236 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B360-PLUS GAMING ASUS TUF B360-PLUS GAMING

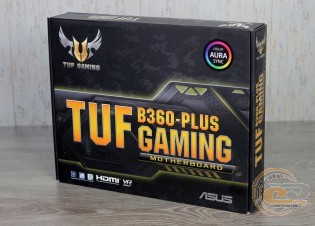

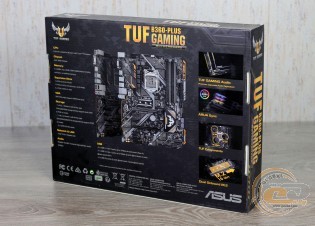

Новинка поставляется в традиционной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF B360-PLUS GAMING

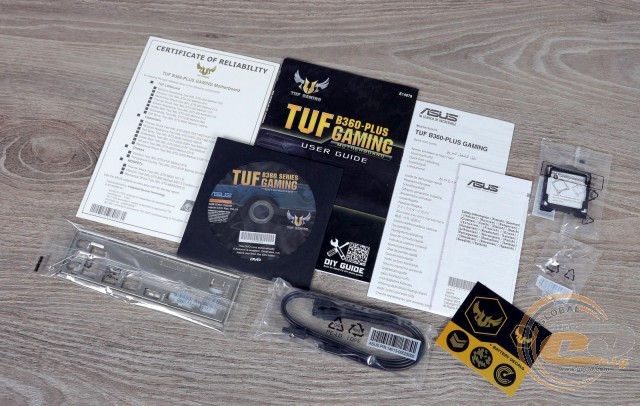

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF B360-PLUS GAMING

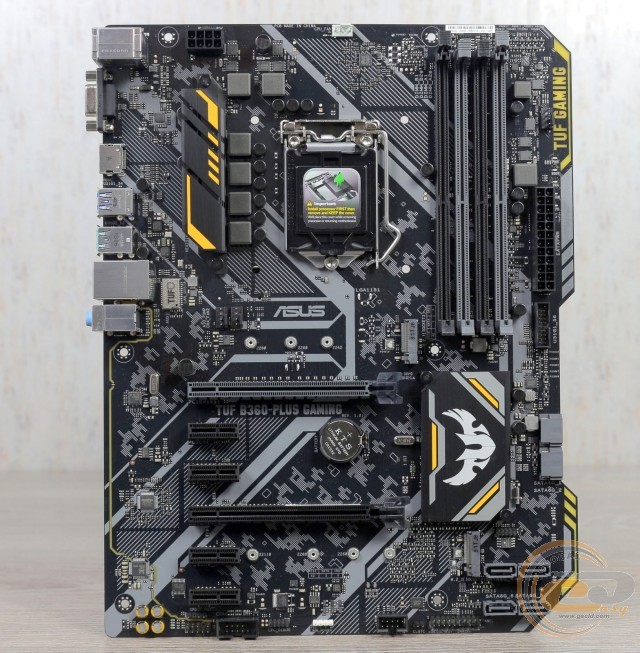

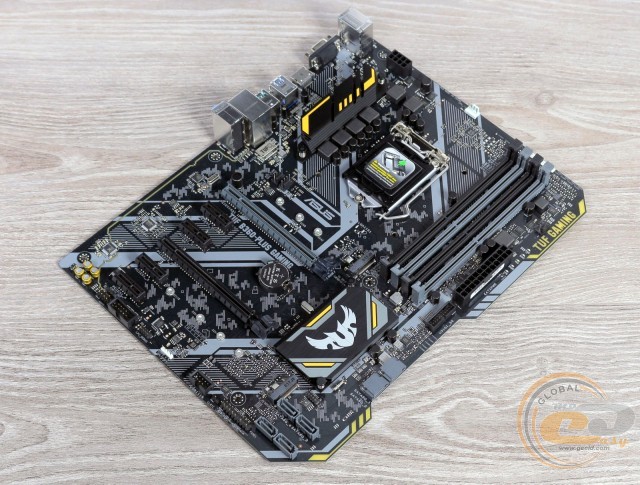

При первом взгляде на новинку, в глаза сразу бросается ее оригинальная форма печатной платы со скошенными углами и вырезом по правому краю. Также отметим традиционно приятный для серии TUF GAMING дизайн в черно-желтых тонах и узор серого цвета на плате. В целом ASUS TUF B360-PLUS GAMING однозначно выглядит интереснее своих конкурентов из данного ценового диапазона.

ASUS TUF B360-PLUS GAMING

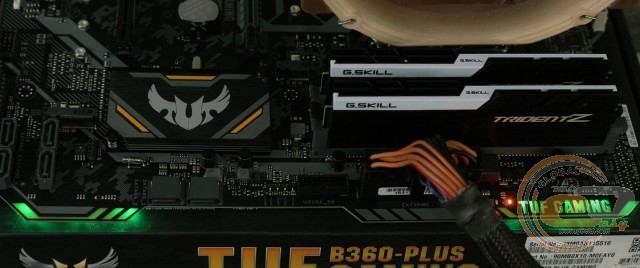

Приятным бонусом является наличие LED-подсветки ASUS AURA Sync и одной колодки для подключения светодиодной ленты.

ASUS TUF B360-PLUS GAMING

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x1, что маловероятно. Слоты оперативной памяти оснащены защелками только с одной стороны, что существенно упрощает монтаж и замену модулей при установленной видеокарте. А вот крепежные отверстия по правому краю отсутствуют, поэтому следует быть предельно аккуратными при подключении находящихся там разъемов. К расположению остальных элементов претензий у нас не возникло.

ASUS TUF B360-PLUS GAMING

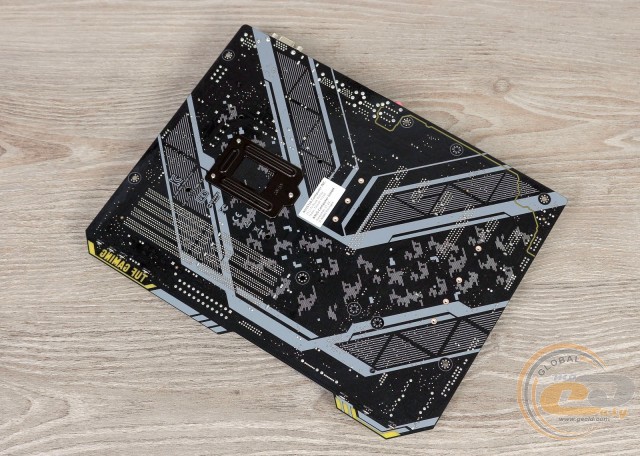

Взглянув на обратную сторону ASUS TUF B360-PLUS GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS TUF B360-PLUS GAMING

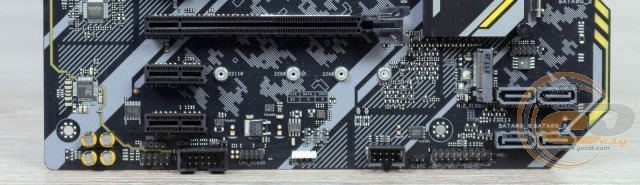

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, колодка для светодиодной ленты, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внешних и двух внутренних портов USB 2.0.

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

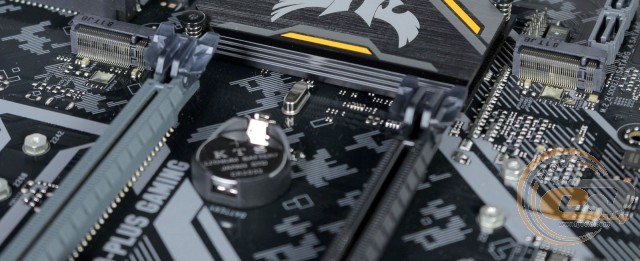

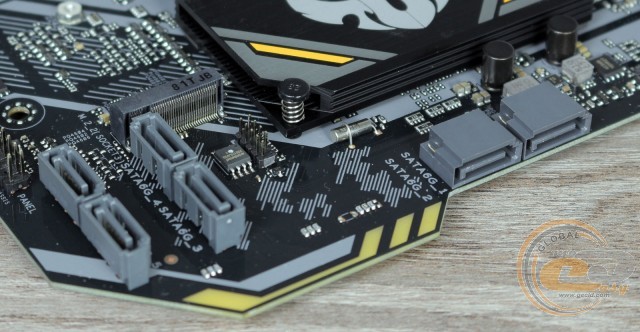

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке M.2 SATA-накопителя.

ASUS TUF B360-PLUS GAMING

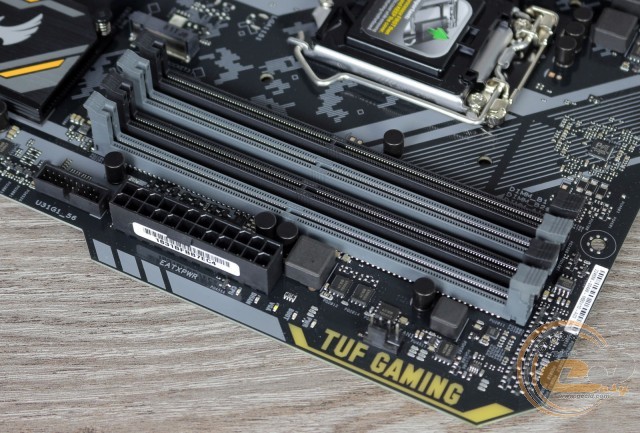

Системная плата ASUS TUF B360-PLUS GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами Intel B360 реализована поддержка четырех USB 3.1 Gen 1 (два внутренних и два внешних).

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

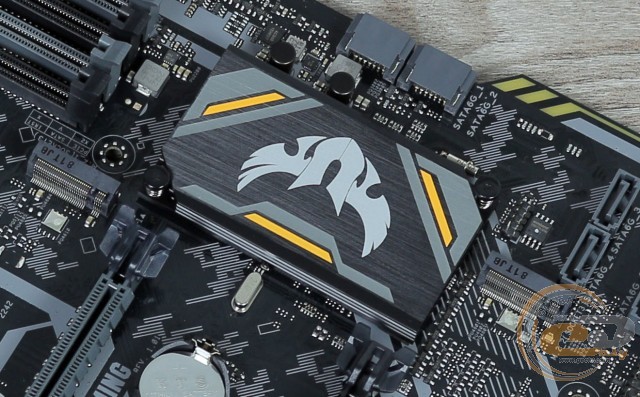

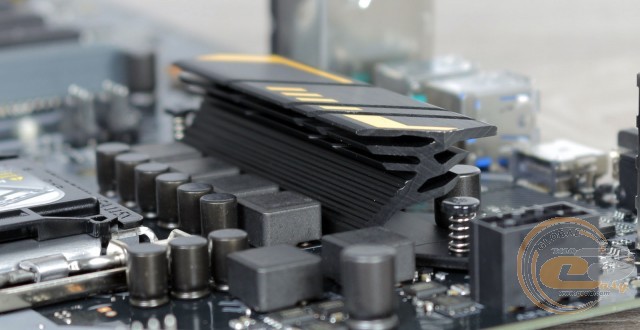

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,6°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 54°C;
  • дроссели – 68,7°C.

Полученные результаты не являются рекордными, но вполне достойными. А если учесть отсутствие возможности разгона, то и переживать о перегреве вам не придется.

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

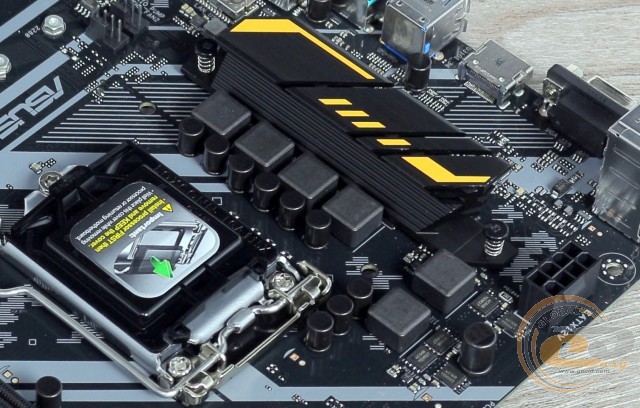

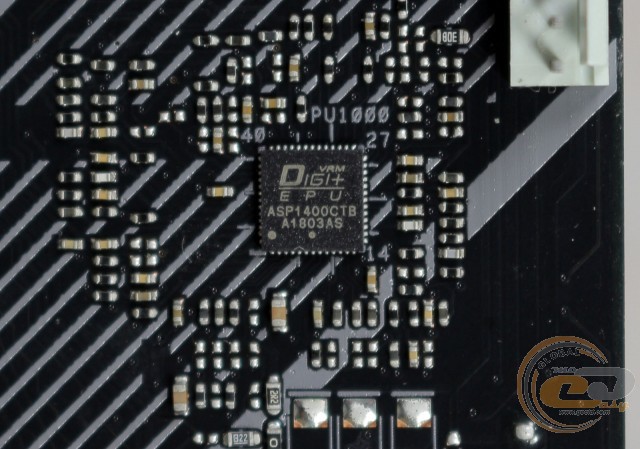

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов с применением компонентов TUF Components. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS TUF B360-PLUS GAMING

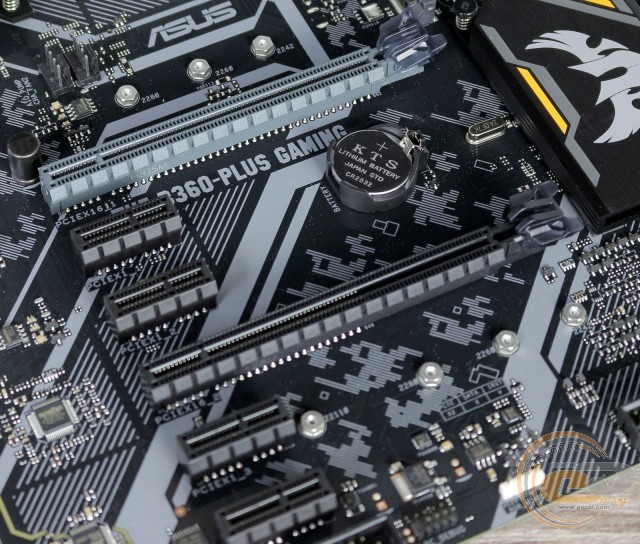

Для расширения функциональности материнской платы ASUS TUF B360-PLUS GAMING у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х2);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

К процессору подключен только верхний слот PCI Express 3.0 x16, который и использует все доступные шестнадцать линий. В свою очередь второму разъему досталось только две чипсетные линии, поэтому установить пару видеокарт даже от AMD по схеме x16+x4 не получится.
