Обзор и тестирование материнской платы ASUS TUF B360-PRO GAMING: с претензией на успех

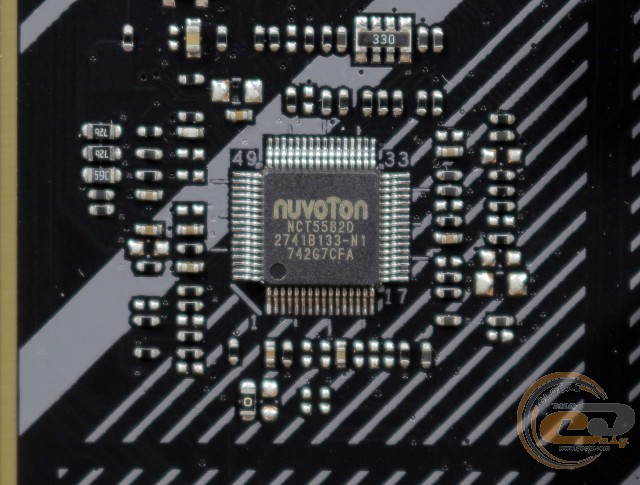

Возможности Multi I/O возложены на микросхему NUVOTON NCT5582D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

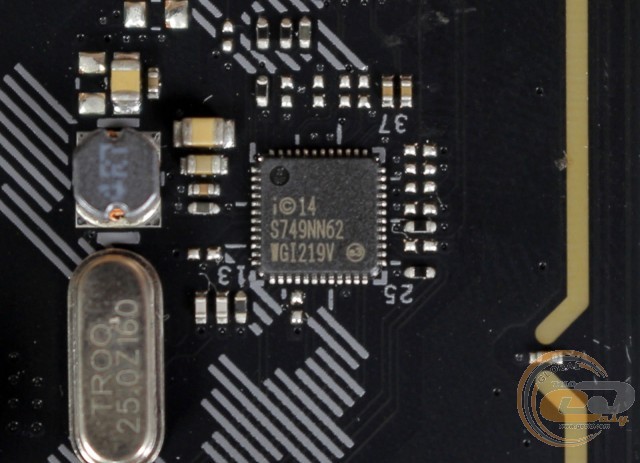

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

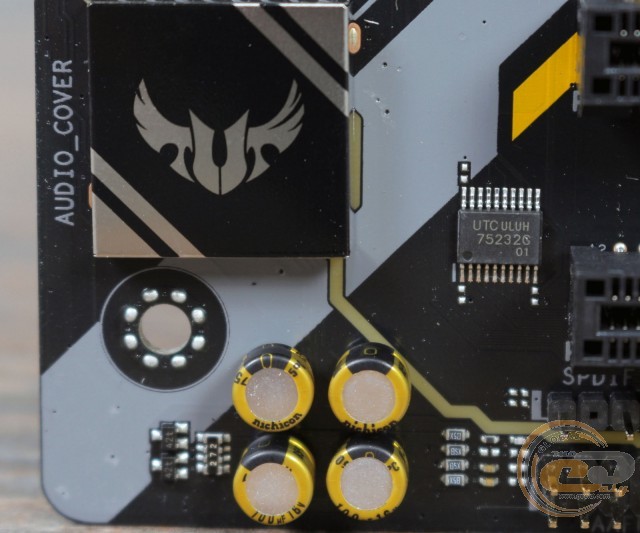

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

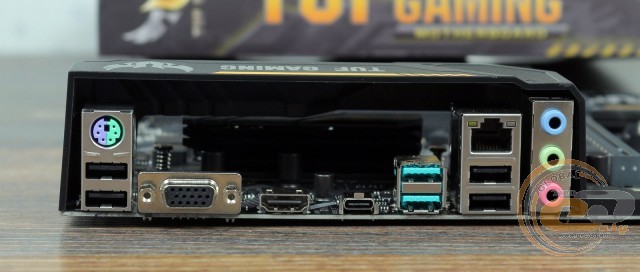

На интерфейсную панель выведены следующие порты:

• 1 x PS/2 Combo;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x RJ45;
• 1 x USB 3.1 Gen 1 Type-C;
• 2 x USB 3.1 Gen 2;
• 4 х USB 2.0;
• 3 x аудиопорта.

Еще одно отличие между соседками по линейке кроется в конфигурации интерфейсной панели. Более дорогая ASUS TUF B360-PRO GAMING получила вместо пары портов USB 3.1 Gen 1 Type-A один USB 3.1 Gen 1 Type-C.

Возможности организации охлаждения внутри системного корпуса у ASUS TUF B360-PRO GAMING вполне достойные. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, один предназначен для подключения водоблока СВО, тогда как оставшиеся два пригодятся для подключения системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

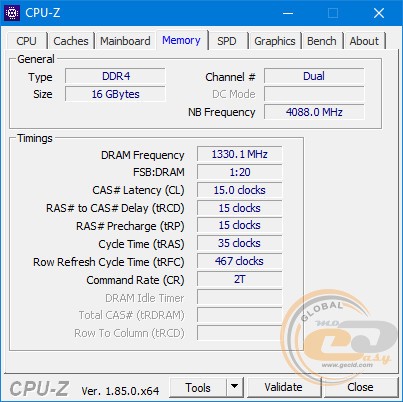

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z удалось запустить на максимально заявленной частоте DDR4-2666 МГц.

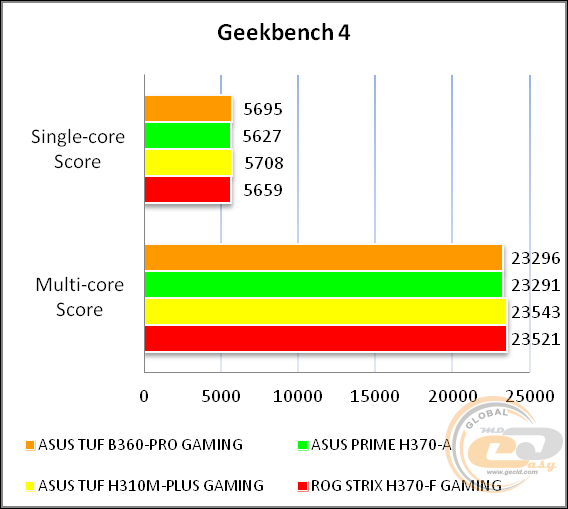

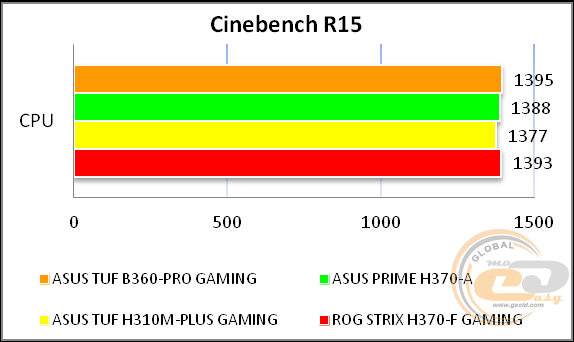

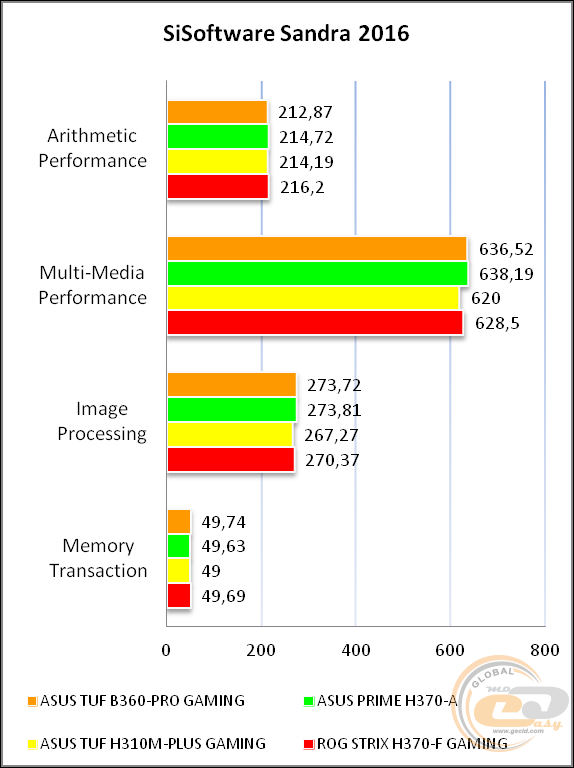

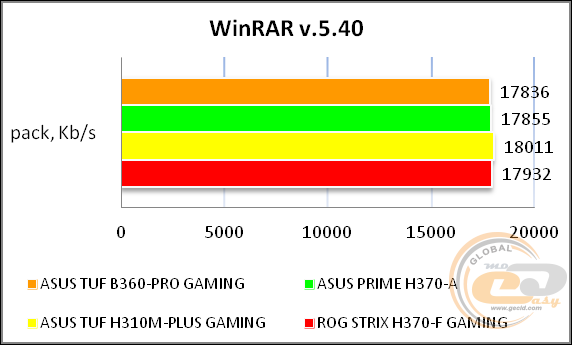

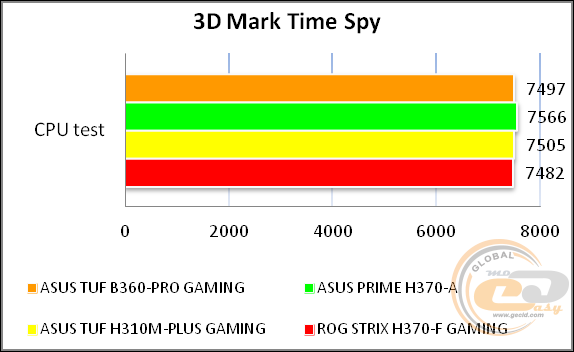

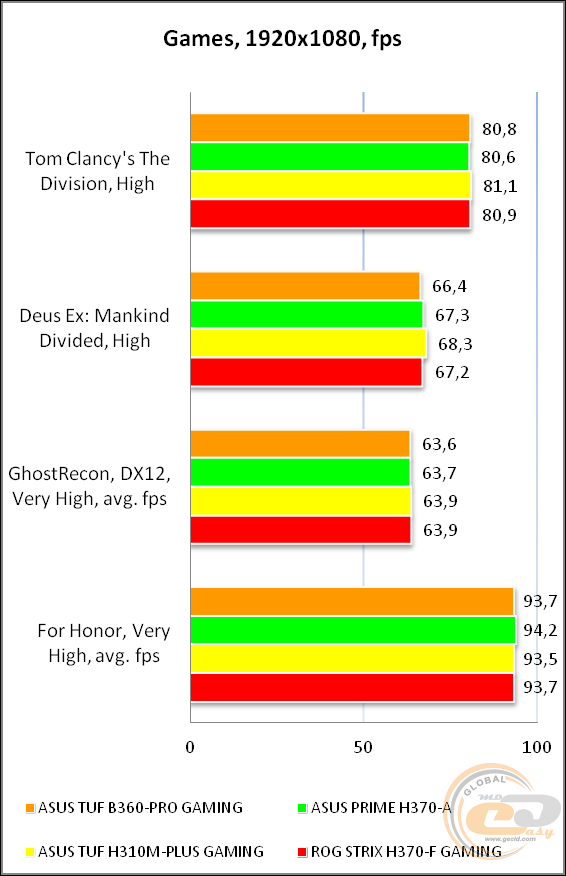

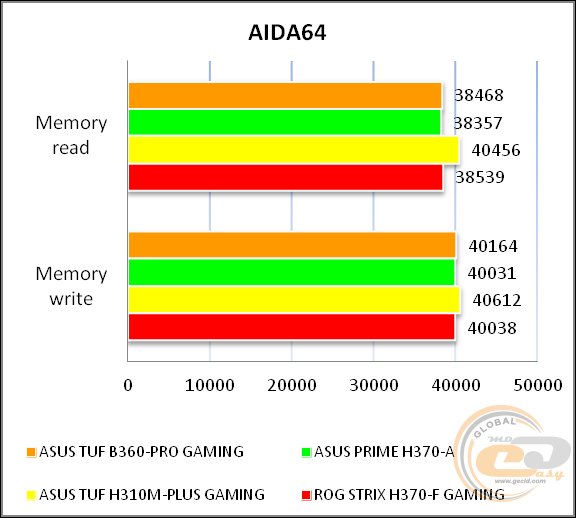

Тестирование

Для проверки возможностей ASUS TUF B360-PRO GAMING использовалось следующее оборудование:

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Возможностей звуковой подсистемы будет вполне достаточно для нетребовательного повседневного использования. В противном случае можно установить более качественную аудиокарту.

Выводы

Материнская плата ASUS TUF B360-PRO GAMING, как и рассмотренная нами ранее ASUS TUF B360-PLUS GAMING, в целом произвела хорошее впечатление благодаря достойному оснащению и симпатичному дизайну. Если вы решили собирать новый ПК с процессором с заблокированным множителем и не испытываете необходимости в разгоне оперативной памяти выше 2666 МГц, то обе упомянутые платы станут достойным выбором.

Отличия между ними кроются исключительно в мелочах. Так, чуть более дорогая PRO-версия выделяется двумя дополнительными линиями PCIe 3.0 у второго слота PCI Express 3.0 x16 и нижнего M.2 Socket 3. Также отметим более интересный дизайн, наличие защитного кожуха над интерфейсной панелью и отличающуюся конфигурацию внешних портов USB (USB 3.1 Gen 1 Type-C вместо пары USB 3.1 Gen 1 Type-A у PRO-версии).

Что же касается особенностей, то они абсолютно идентичны у обеих плат и заключаются в неудобном подключении многоканальной акустики и ограничениях по одновременной работе интерфейсов дисковой подсистемы.

Стоят ли упомянутые выше преимущества ASUS TUF B360-PRO GAMING переплаты в $10 − решать исключительно вам, но в целом обе модели получились очень удачными, и их точно следует рассмотреть в качестве кандидатур на покупку.

Достоинства:

• дизайн TUF Protection с повышенной защитой внутренних узлов;
• эффективная система охлаждения;
• достойная реализация дисковой подсистемы;
• слот PCI Express 3.0 x16 с усиленной конструкцией;
• гигабитный LAN-контроллер от Intel;
• поддержка портов USB 3.1 Gen 2 и USB Type-C;
• хороший набор портов на интерфейсной панели;
• поддержка ряда полезных фирменных технологий и утилит;
• подсветка ASUS AURA Sync и колодка подключения светодиодной ленты.

Особенности:

• неудобное подключение многоканальной акустики;
• ограничение по одновременному использованию интерфейсов дисковой подсистемы.
