Обзор и тестирование материнской платы ASUS TUF B360M-E GAMING: ничего лишнего

В данном обзоре мы сосредоточимся на компактной материнской плате ASUS TUF B360M-E GAMING, выполненной на основе очень интересного для нетребовательных пользователей чипсета Intel B360. Она предназначен для реализации домашних или офисных систем без возможности разгона процессора.

ASUS TUF B360M-E GAMING

При средней стоимости порядка $100, ASUS TUF B360M-E GAMING предлагает в компактном корпусе все необходимое для создания производительного и быстрого игрового системника с мощным процессором и одной видеокартой. Но, возможно, есть какие-либо подводные камни. Давайте разбираться.

Спецификация

Модель

ASUS TUF B360M-E GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

226 x 208 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B360M-E GAMING ASUS TUF B360M-E GAMING

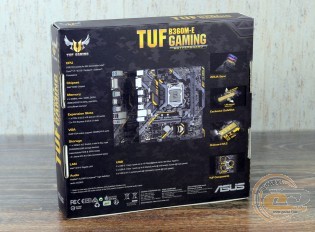

Материнская плата поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF B360M-E GAMING

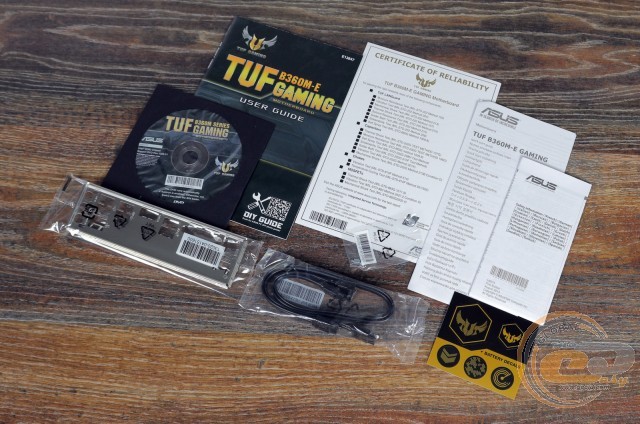

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2
  • заглушку интерфейсной панели.

Дизайн и особенности платы

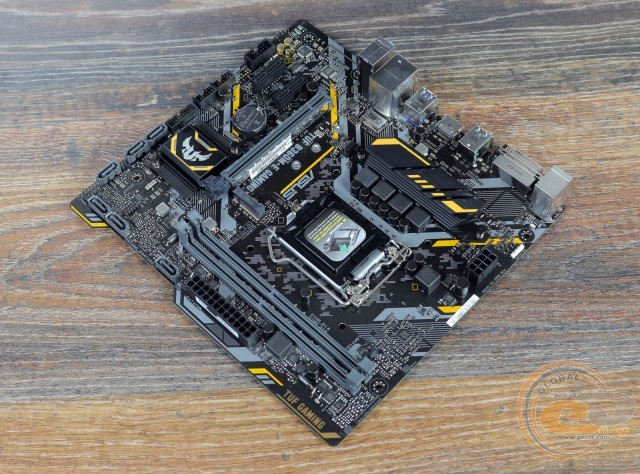

ASUS TUF B360M-E GAMING

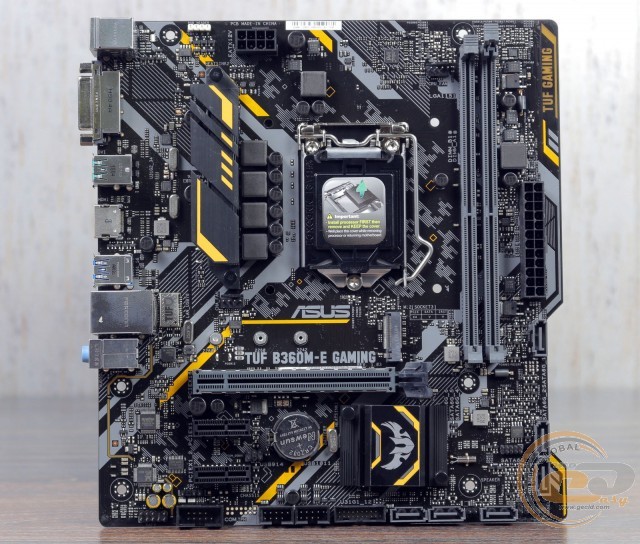

Достав материнскую плату из коробки, вы сразу понимаете, что перед вами младшее устройство линейки ASUS TUF. Несмотря на наличие хорошо знакомых достоинств серии в виде нестандартной формы печатной платы и оригинального цветового оформления, сразу замечаем отсутствие защитного кожуха над интерфейсной панелью и несколько более простую форму радиаторов, в особенности чипсетного. В целом к дизайну материнских плат серии ASUS TUF у нас нет никаких претензий, ведь они однозначно выигрывают по этому параметру у младших устройств ASUS PRIME.

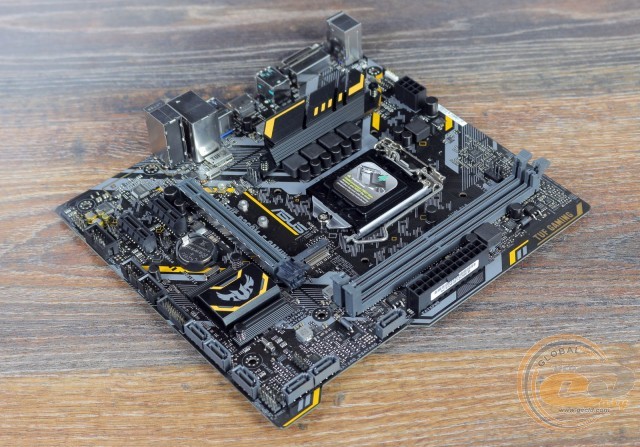

ASUS TUF B360M-E GAMING

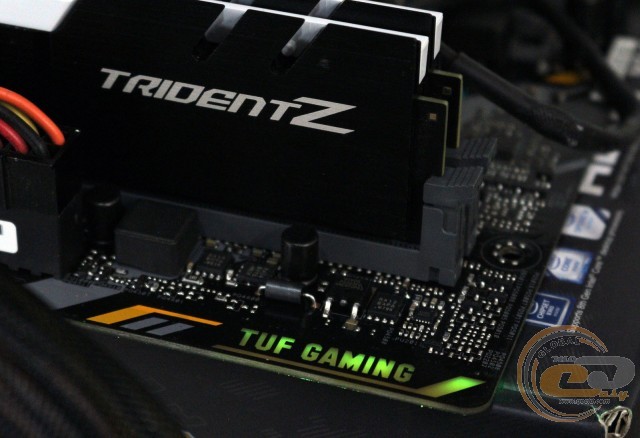

Не обошлось и без подсвечивающегося названия линейки на правой стороне. Также в наличии колодка подключения светодиодной ленты и фирменное ПО ASUS AURA Sync, которое позволит любителям подсветки синхронизировать ее работу между комплектующими.

ASUS TUF B360M-E GAMING

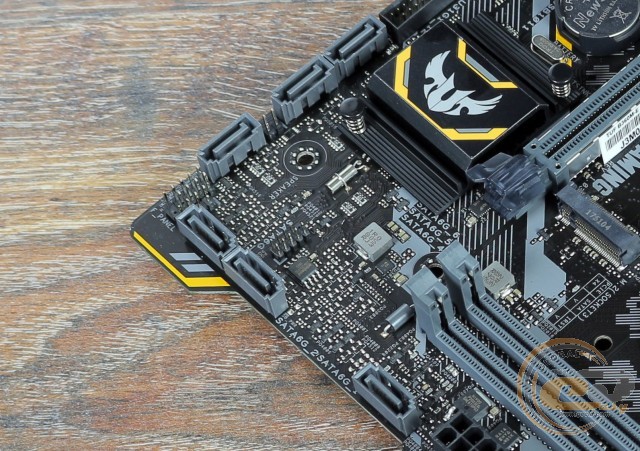

Говоря о компоновке и удобстве сборки системы, сразу отметим перпендикулярное расположение всех шести портов SATA 6 Гбит/с. При этом доступ к двум из них может затруднить габаритная видеокарта. Также проблемы с доступом к Joycasino некоторым портам могут возникнуть у обладателей очень крупных плат расширения PCI Express x1. Крепежные отверстия на правой стороне смещены, поэтому следует быть аккуратным при подключении соответствующих интерфейсов. Зато порадовало наличие DIMM-слотов с заглушками с одной стороны.

ASUS TUF B360M-E GAMING

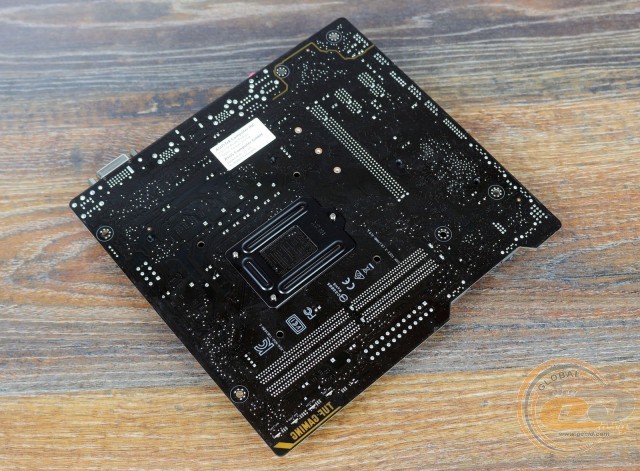

Взглянув на обратную сторону ASUS TUF B360M-E GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS TUF B360M-E GAMING

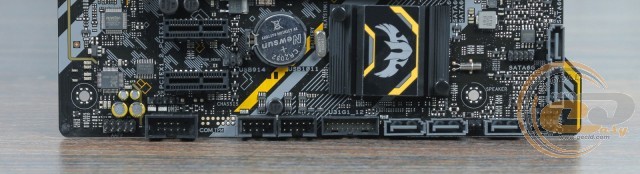

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка двух внешних и четырех внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их четыре: по два внешних и внутренних.

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

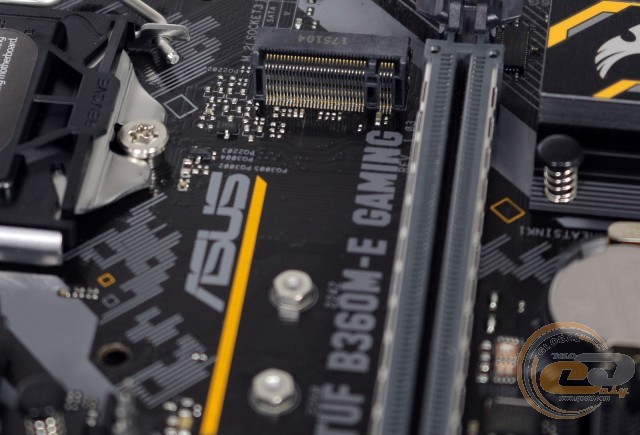

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке M.2 SATA-накопителя.

ASUS TUF B360M-E GAMING

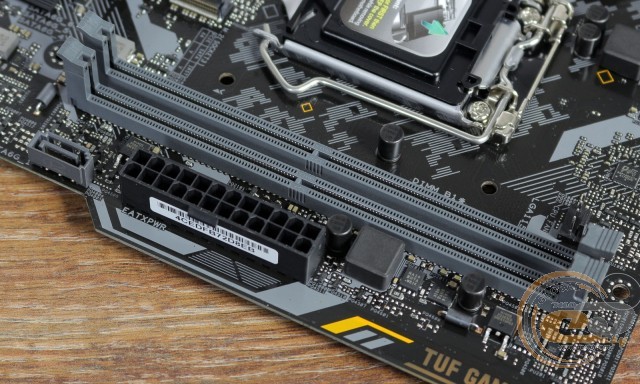

Вот мы и добрались до первой особенности ASUS TUF B360M-E GAMING, которая оснащена только двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Это не ограничение чипсета, а решение производителя для снижения конечной стоимости и более четкого разграничения моделей внутри линейки. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ.

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

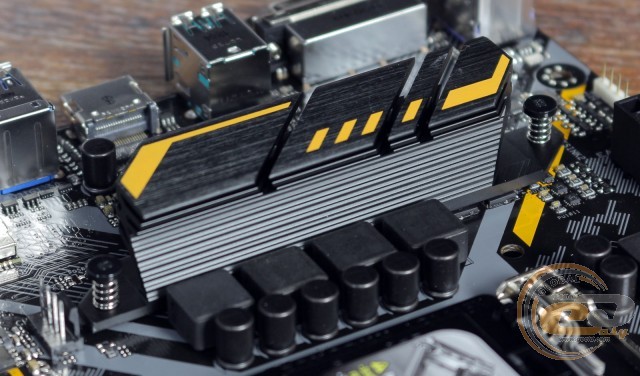

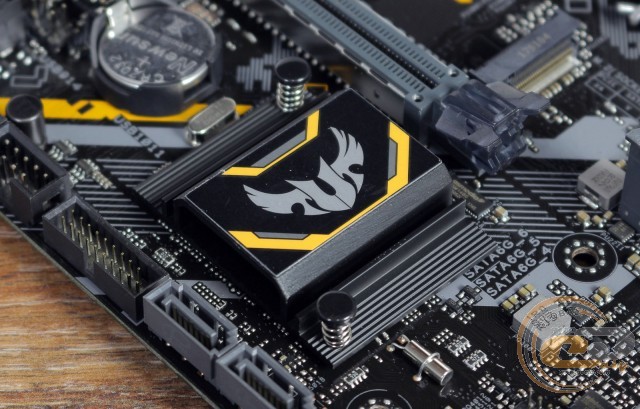

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B360, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,1°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 61,8°C;
  • дроссели – 72,2°C.

Полученные результаты можно смело охарактеризовать как вполне достойные, а если учесть, что возможность разгона отсутствует, то и переживать о перегреве вам не придется. Но все же о хорошем охлаждении внутри корпуса забывать не следует.

ASUS TUF B360M-E GAMING ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

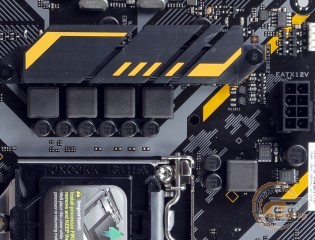

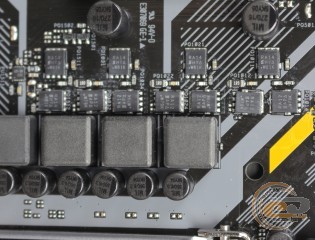

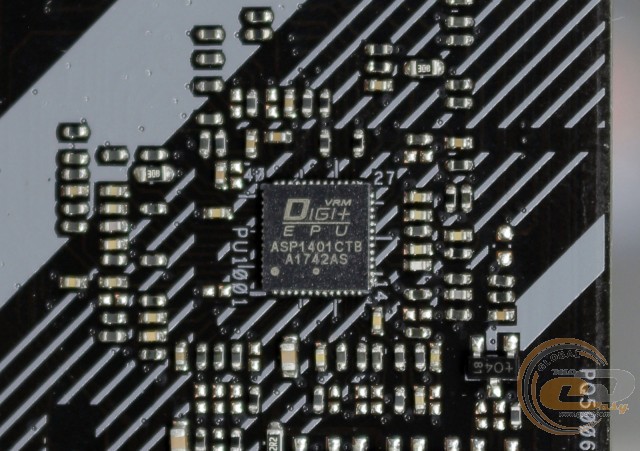

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB. Все компоненты узла питания процессора отличаются высокой степенью надежности и соответствуют фирменной концепции TUF: используются твердотельные конденсаторы, полевые транзисторы RA12 и RA14, а также ферритовые дроссели.

ASUS TUF B360M-E GAMING

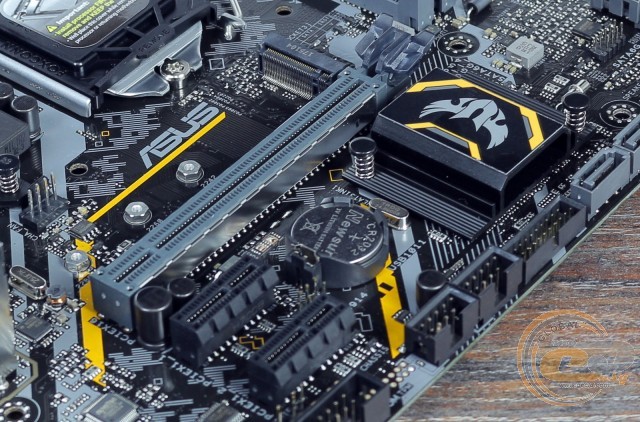

Возможности расширения функциональности у ASUS TUF B360M-E GAMING следующие:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Вы сможете установить только одну видеокарту и пару дополнительных плат расширения, чего вполне достаточно для компактной системы. Отдельно отметим усиленную конструкцию слота PCI Express 3.0 x16, благодаря которой он сможет выдержать даже самую тяжелую видеокарту.
