Обзор материнской платы ASUS TUF B360M-PLUS GAMING: джентльменский набор

Данный материал будет интересен в первую очередь любителям формата microATX, которые хотят собрать современную игровую систему среднего уровня, без разгона процессора и ОЗУ. Для этих целей отлично подойдет одна из моделей линейки ASUS TUF, поскольку они предлагают не только достойное сочетание цены и оснащения, но и обладают узнаваемым дизайном, который удачно дополняется надежной элементной базой.

ASUS TUF B360M-PLUS GAMING

Итак, сегодня речь пойдет об ASUS TUF B360M-PLUS GAMING. Она занимает позицию флагмана линейки на Intel B360 в компактном формате microATX. Давайте же взглянем, что предлагает тайваньский производитель в ценовом сегменте порядка $100.

Спецификация

Модель

ASUS TUF B360M-PLUS GAMING

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 231 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B360M-PLUS GAMING ASUS TUF B360M-PLUS GAMING

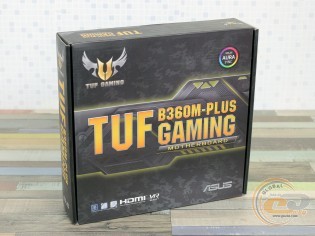

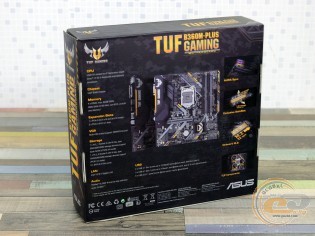

ASUS TUF B360M-PLUS GAMING поставляется в картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением. Оно отображает ключевые ее особенности и преимущества, а также технические характеристики.

ASUS TUF B360M-PLUS GAMING

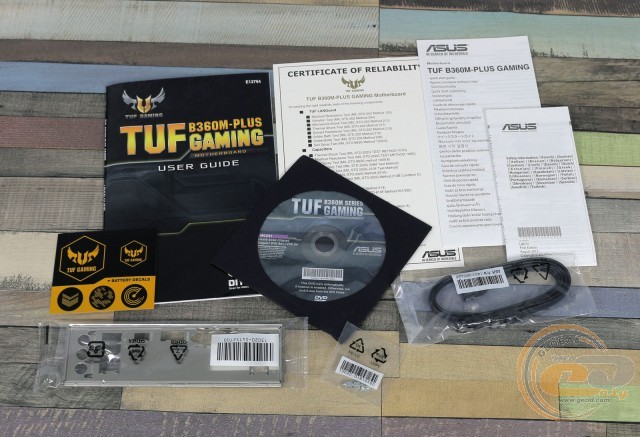

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF B360M-PLUS GAMING

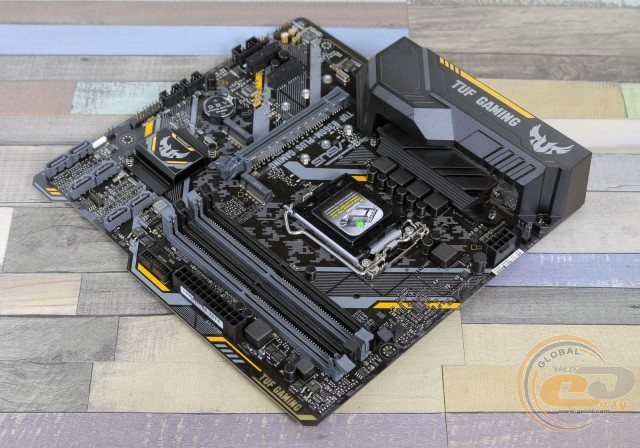

Это далеко не первый представитель линейки ASUS TUF GAMING у нас на обзоре. Думаем, вы уже привыкли к ключевым особенностям дизайна: агрессивное сочетание черного и желтого цвета, камуфляжный принт на плате и вырез на правой стороне. Все это позволяет ASUS TUF B360M-PLUS GAMING выделяться на фоне конкурентов.

ASUS TUF B360M-PLUS GAMING

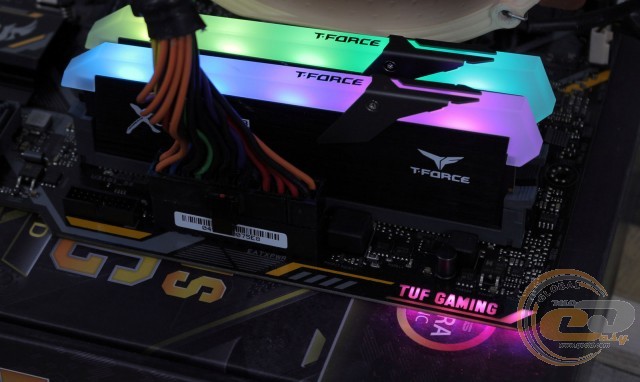

Еще одним приятным бонусом является LED-подсветка ASUS AURA Sync, которая заключается в светящемся логотипе серии в верхнем правом углу. Также есть колодка для подключения RGB-ленты.

ASUS TUF B360M-PLUS GAMING

В плане компоновки и удобства сборки системы отметим перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к двум из них может быть затруднен габаритной видеокартой, а к остальным – только в случае установки длинных плат расширения в PCI Express x1. К расположению остальных элементов претензий у нас не возникло. Из приятного выделим DIMM-слоты с защелками с одной стороны и усиленный слот для видеокарты. А вот места для крепежных отверстий по правому краю не нашлось, поэтому будьте осторожны при подключении находящихся там элементов.

ASUS TUF B360M-PLUS GAMING

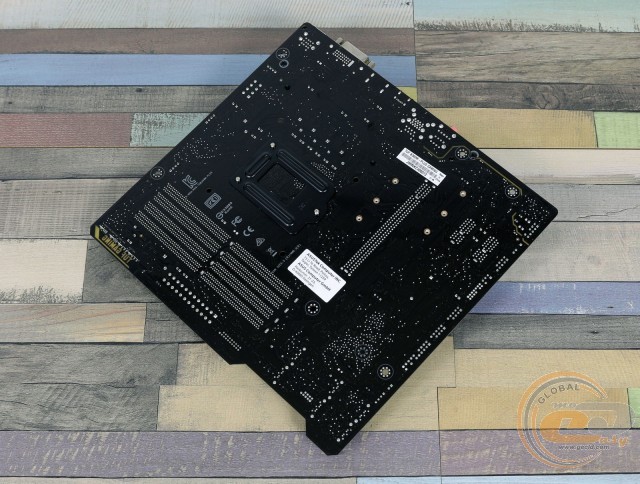

На обратной стороне ASUS TUF B360-PLUS GAMING расположена стандартная опорная пластина процессорного разъема. Оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS TUF B360M-PLUS GAMING

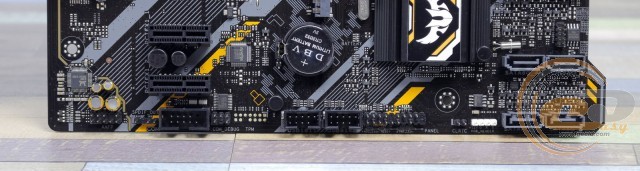

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их три: два внутренних и один внешний.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

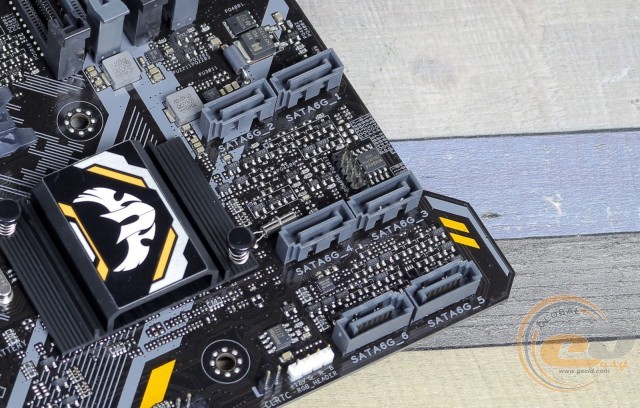

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Есть и одно ограничение: порт «SATA_2» будет недоступен при установке SATA-накопителя в разъем «M.2_1». Если же вы решили использовать память Intel Optane, то для этого подойдет лишь интерфейс «M.2_2».

ASUS TUF B360M-PLUS GAMING

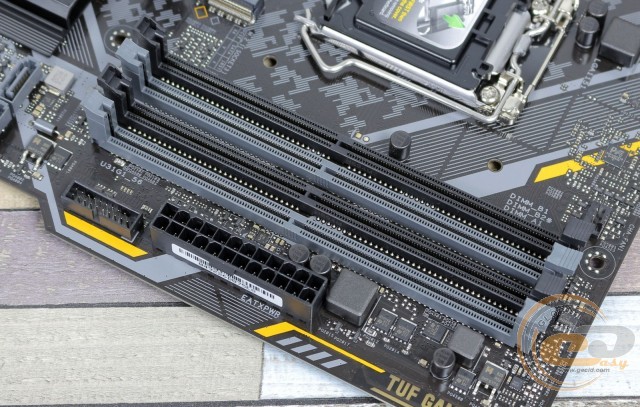

Системная плата ASUS TUF B360-PLUS GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем может достигать 128 ГБ.

Дополнительно отметим расположенную на правой стороне колодку подключения выносной панели с портами USB 3.1 Gen 1.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

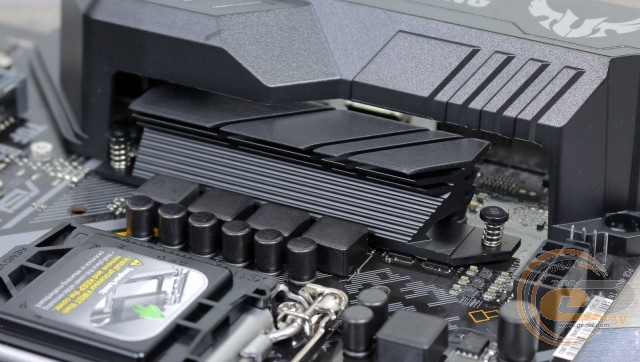

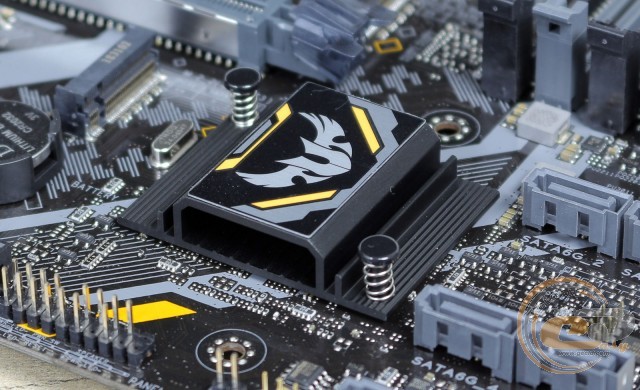

Система охлаждения состоит из двух алюминиевых радиаторов: один отводит тепло от чипсета Intel B360, а второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,3°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 66,7°C;
  • дроссели – 69°C.

Мы получили достойные результаты. Разгон отсутствует, поэтому переживать о перегреве вам не придется.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

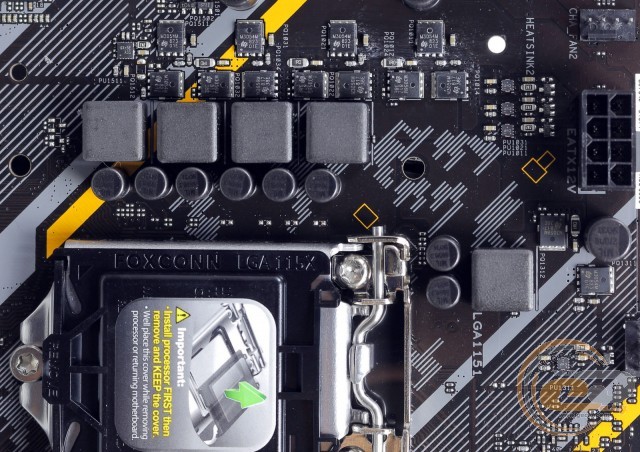

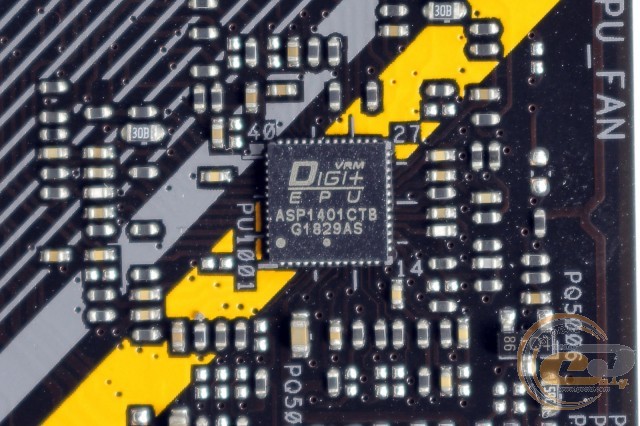

Питание процессора осуществляется по 4+1-фазной схеме для вычислительных ядер и дополнительных узлов. В обвязке используются транзисторы M3054M и M3056M, твердотельные конденсаторы и ферритовые дроссели. Роль ШИМ-контроллера возложена на микросхему ASP1401CTB.

ASUS TUF B360M-PLUS GAMING

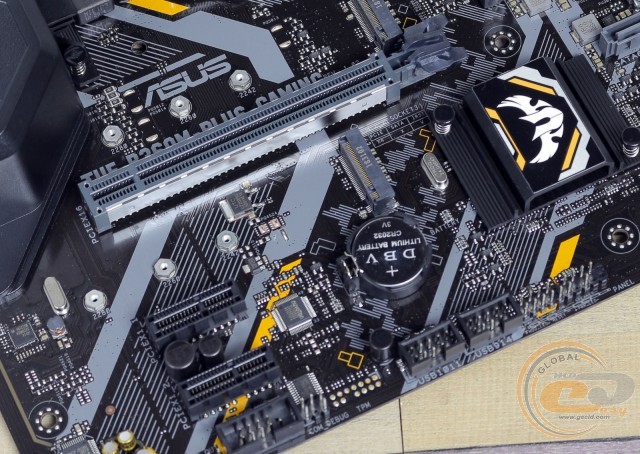

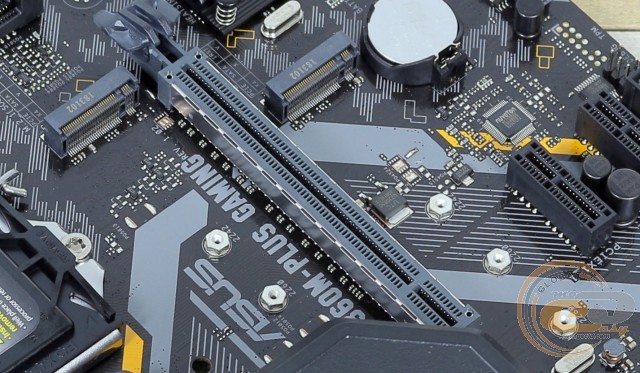

Возможности расширения функциональности у ASUS TUF B360-PLUS GAMING следующие:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Вы сможете установить только одну видеокарту и пару дополнительных плат расширения, чего вполне достаточно для компактной системы.
