Обзор материнской платы ASUS TUF B450-PRO GAMING: достойный средний класс

Если вы решили собрать систему с одним из процессоров AMD для платформы Socket AM4, но не обладаете безграничным бюджетом, то вполне логичным шагом будет выбор материнской платы на чипсете AMD B450. Он предлагает достойное сочетание цены и возможностей, а также поддерживает разгон. Дальше уже дело за малым – определиться с производителем, форматом платы и ее стоимостью.

ASUS TUF B450-PRO GAMING

Чтобы немного упростить выбор, мы решили познакомить вас с одной из моделей линейки ASUS TUF GAMING, которая обосновалась в среднем ценовом диапазоне. Речь идет об ASUS TUF B450-PRO GAMING. На момент подготовки обзора средняя ее стоимость находится в районе $135. Она является единоличным флагманом линейки и должна порадовать вас хорошим оснащением. Давайте разбираться, так ли это на самом деле.

Спецификация

Модель

ASUS TUF B450-PRO GAMING

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3533 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (х16 – для AMD Ryzen / x8 – для AMD Ryzen с графикой Radeon Vega / x4 – для AMD Athlon с графикой Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 2.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 1 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B450-PRO GAMING ASUS TUF B450-PRO GAMING

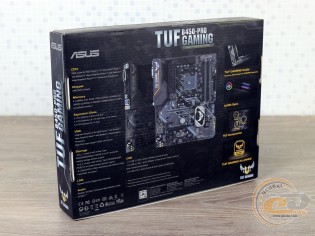

В руки покупателю ASUS TUF B450-PRO GAMING попадает в картонной коробке с приятным оформлением и отличным информационным наполнением. На ее сторонах можно ознакомиться с внешним видом платы, ее ключевыми особенностями и характеристиками.

ASUS TUF B450-PRO GAMING

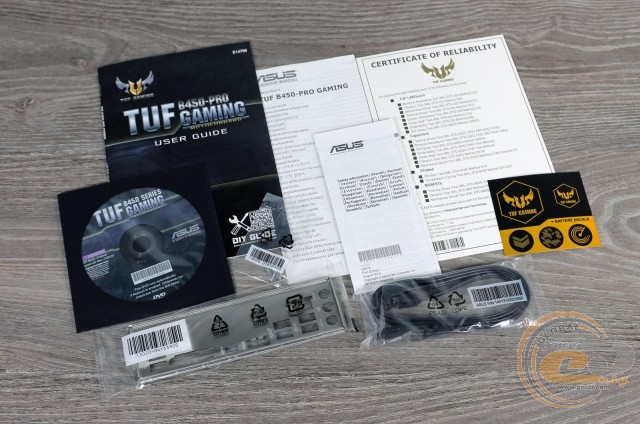

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • наклейки;
  • сертификат надежности;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF B450-PRO GAMING

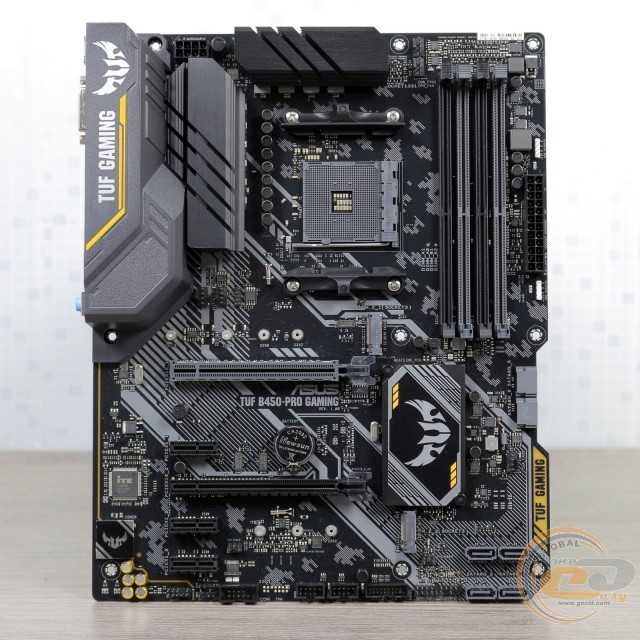

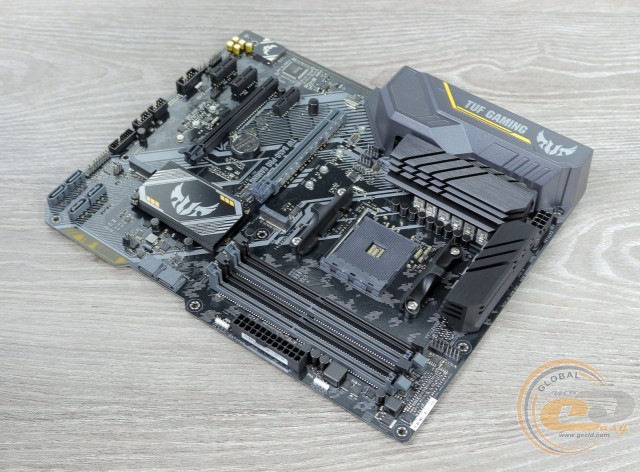

Дизайн ASUS TUF B450-PRO GAMING перекликается с другими платами серии TUF GAMING. В нем преобладает любопытное сочетание черного и желтого цветов. Также отметим традиционный вырез на правой стороне платы и наличие защитного кожуха над интерфейсной панелью.

ASUS TUF B450-PRO GAMING

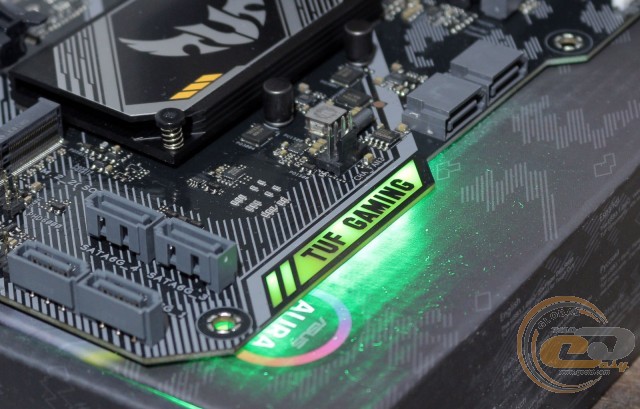

Приятным бонусом является наличие LED-подсветки ASUS AURA Sync и пары колодок подключения светодиодных лент.

ASUS TUF B450-PRO GAMING

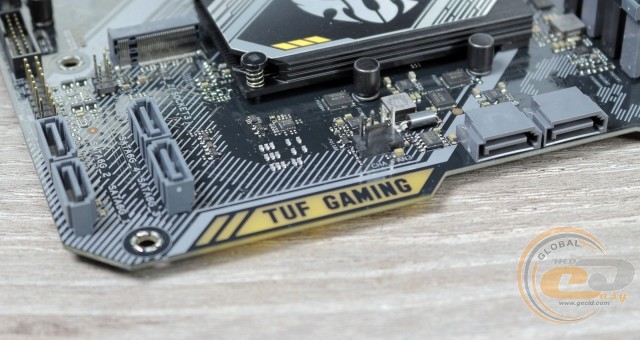

Говоря о компоновке и удобстве сборки системы, выделим перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло. Порадовало использование DIMM-слотов с защелками с одной стороны.

ASUS TUF B450-PRO GAMING

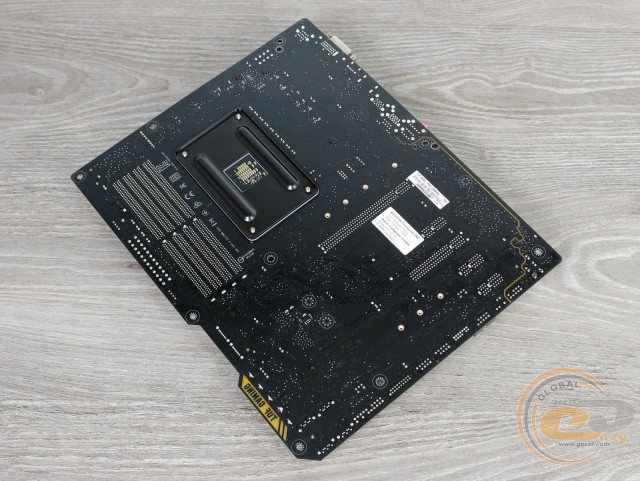

На обратной стороне платы можно отметить стандартную опорную пластину процессорного разъема. Также видим, что радиаторы на элементах подсистемы питания закреплены при помощи винтов, а охладитель чипсета зафиксирован пластиковыми клипсами.

ASUS TUF B450-PRO GAMING

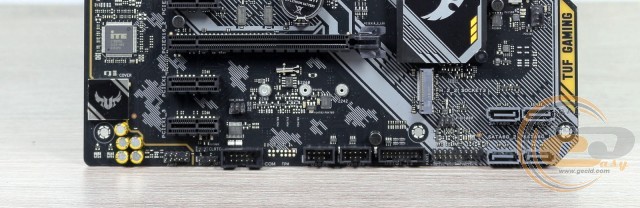

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их пять: два внутренних и три внешних.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

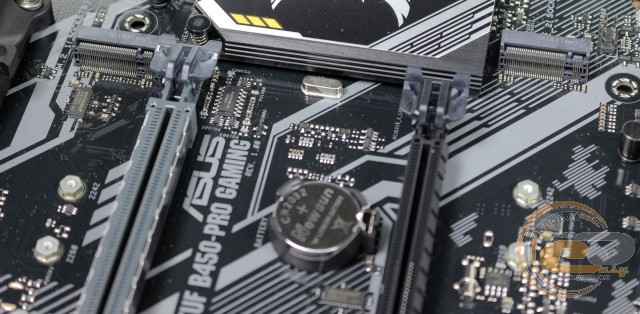

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. По традиции есть несколько ограничений по одновременному использованию некоторых интерфейсов:

  • верхний слот M.2 Socket 3 («M.2_1») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») при установке M.2-накопителя;
  • слот расширения PCI Express 2.0 x16 («PCIe x16_2») и два верхних PCI Express 2.0 x1 («PCIe x1_1» и «PCIe x1_2») будут недоступны в случае установки PCIe-накопителя в нижний слот M.2 Socket 3 («M.2_2»).

ASUS TUF B450-PRO GAMING

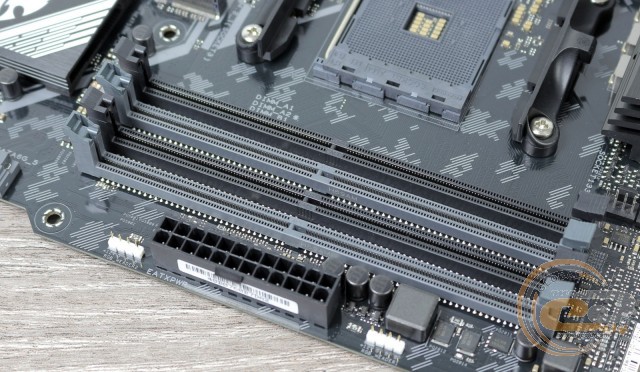

Системная плата ASUS TUF B450-PRO GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3533 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,1°C (при разгоне – 37°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 40,4°C (при разгоне – 42°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 41,4°C (при разгоне − 45°C);
  • дроссели подсистемы питания – 45°C (при разгоне – 48,2°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

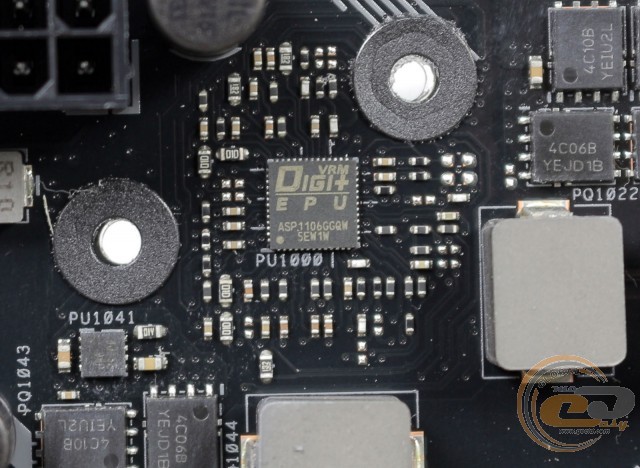

Подсистема питания использует 4+2-фазный дизайн для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS TUF B450-PRO GAMING

Для расширения функциональности ASUS TUF B450-PRO GAMING у пользователя есть в распоряжении пять слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4);
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x1.

К процессору подключен только верхний слот PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий. Второму разъему достались только четыре чипсетные линии. Если вы захотите установить пару видеокарт, то это возможно только с решениями от AMD по схеме x16+x4.

Есть еще одно ограничение: слот PCI Express 2.0 x16 будет работать в режиме x2, если установлена плата расширения в один из верхних PCI Express 2.0 x1.
