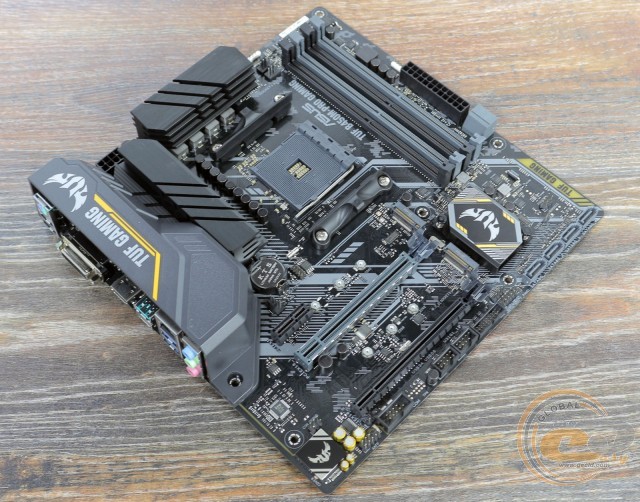

Обзор материнской платы ASUS TUF B450M-PRO GAMING: PRO-гейминг и не только
08-04-2019

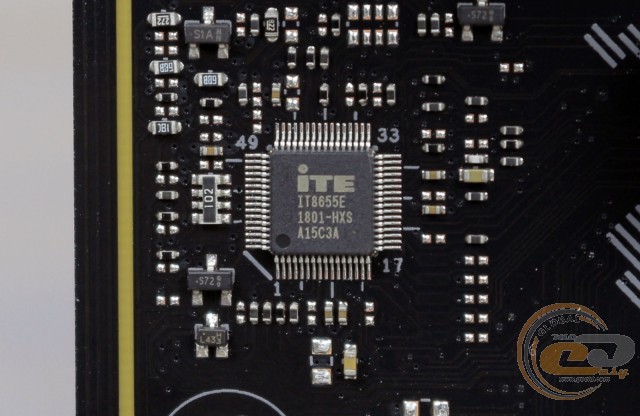

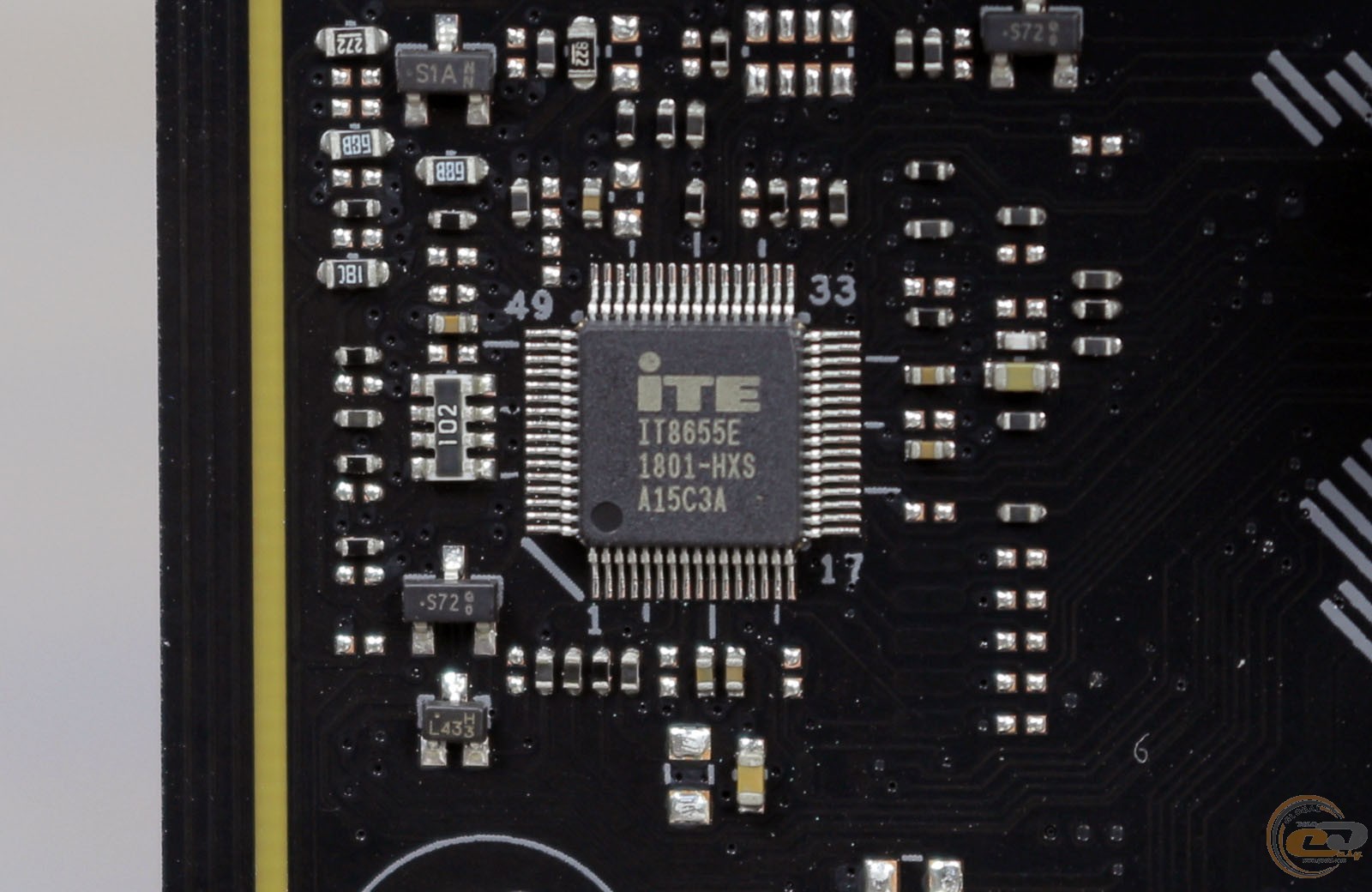

Возможности Multi I/O возложены на микросхему ITE8655E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

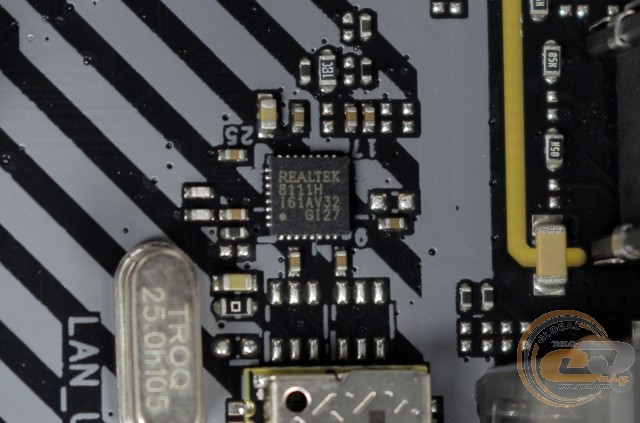

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
Предустановленный на материнской плате HDA-кодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 108 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются японские аудиоконденсаторы от Nichicon.
На интерфейсную панель выведены следующие порты:
- 1 x PS/2 Combo;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x RJ45;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 1 Type-C;
- 2 x USB 3.1 Gen 1 Type-A;
- 2 х USB 2.0;
- 3 x аудиопорта.
Интерфейсная панель выделяется шестью портами USB, включая высокоскоростной USB 3.1 Gen 2 и USB 3.1 Gen 1 Type-C. Также есть два видеовыхода и возможность вынести на заднюю панель порт COM. А вот посетовать можно разве что на неудобное подключение многоканальной акустики.
Возможности организации охлаждения внутри системного корпуса у ASUS TUF B450M-PRO GAMING представлены тремя 4-контактными разъемами для подключения вентиляторов. Один из них служит для системы охлаждения CPU, а оставшиеся два предназначены для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

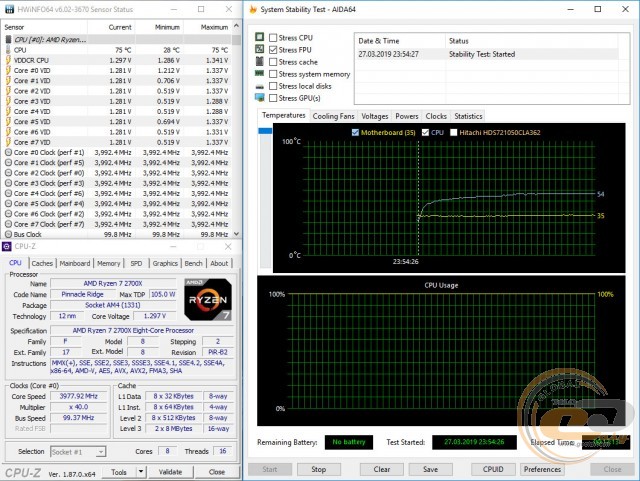

Воспользовавшись функцией автоматического разгона, мы подняли частоту процессора AMD Ryzen 7 2700X до 3978 МГц при напряжении 1,297 В. В процессе стресс-теста он нагревался до 54°С при критической температуре 85°С, поэтому никаких проблем со стабильностью работы не было.

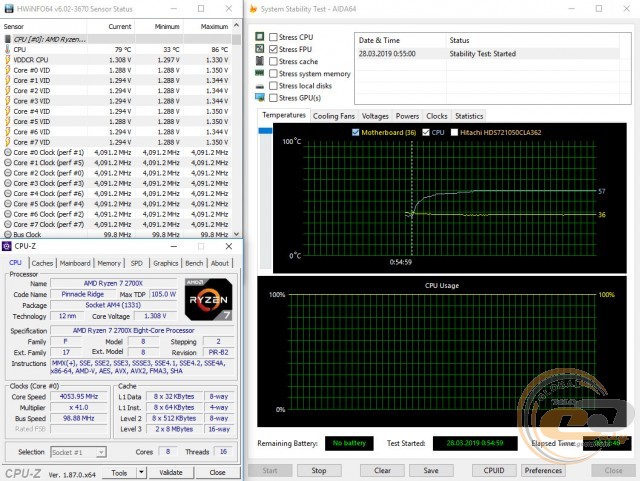

В ручном режиме удалось повысить частоту процессора до 4054 МГц при напряжении 1,308 В. Для этого в BIOS мы выставили множитель «41» и напряжение 1,35 В. Стресс-тест опять прошел без проблем, а ядра нагревались максимум до 57°С.

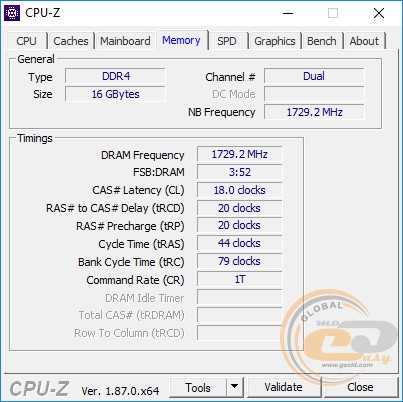

Модули оперативной памяти DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB работали на скорости DDR4-3466 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS TUF B450M-PRO GAMING использовалось следующее оборудование:
Процессор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Видеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Жесткий диск |
Western Digital Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

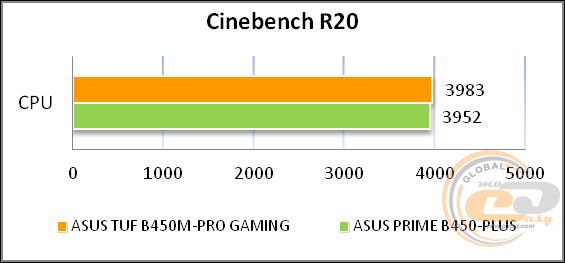

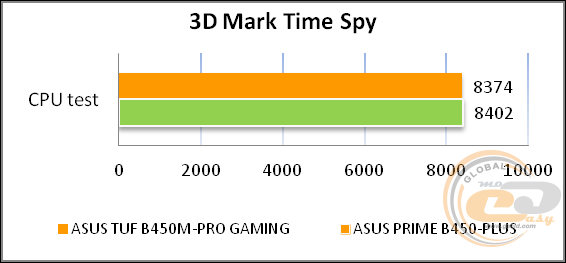

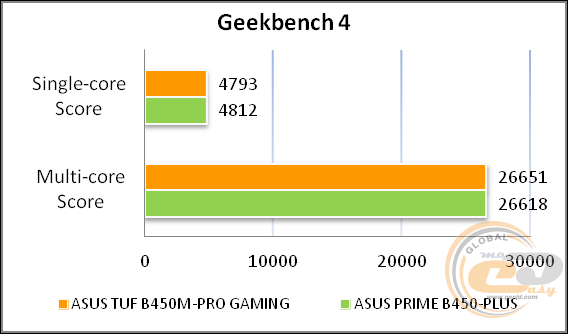

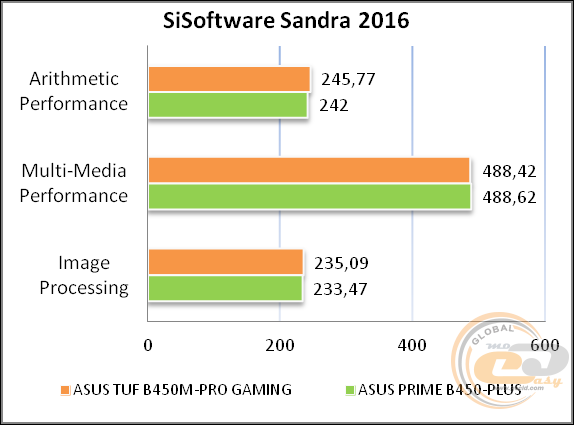

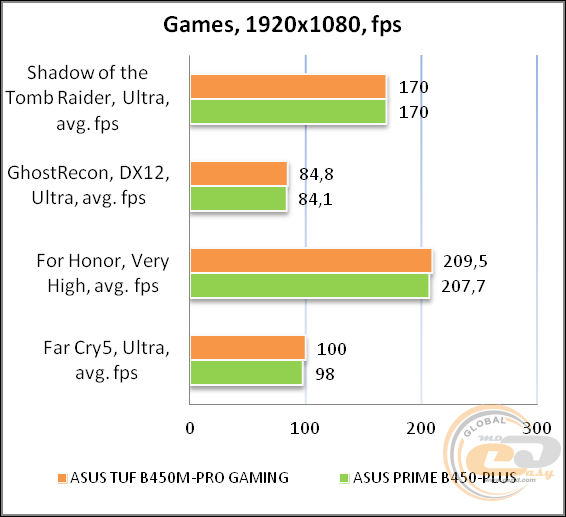

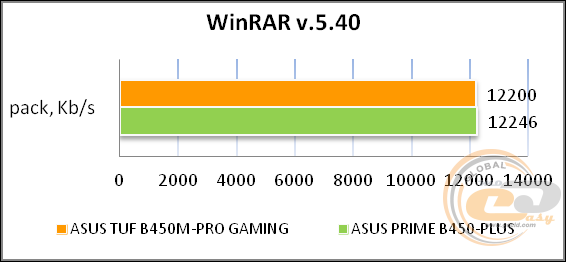

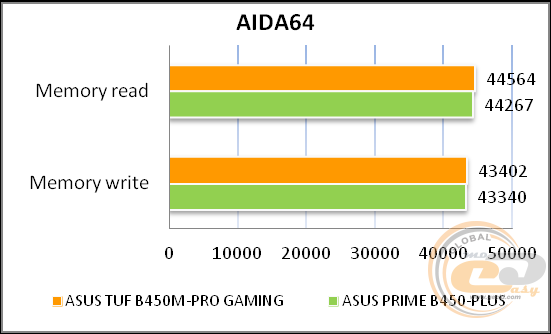

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.04 |
Отлично |
Уровень шума, дБ (А) |
-90.3 |
Очень хорошо |
Динамический диапазон, дБ (А) |
90.2 |
Очень хорошо |
Гармонические искажения, % |
0.0038 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-81.9 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.011 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-91.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.010 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.09 |
Отлично |
Уровень шума, дБ (А) |
-103.3 |
Отлично |
Динамический диапазон, дБ (А) |
103.1 |
Отлично |
Гармонические искажения, % |
0.0040 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-85.1 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0070 |
Отлично |
Взаимопроникновение каналов, дБ |
-95.7 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0052 |
Отлично |
Общая оценка |
|
Очень хорошо |
Внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей задумается о приобретении дискретной звуковой платы.
Итоги
Материнская плата ASUS TUF B450M-PRO GAMING является достойным решением для создания современной системы практически любого уровня. Конечно, компактный формат microATX накладывает ограничения на ее функциональные возможности, но они не критичные. В частности, есть два слота M.2 Socket 3 и шесть SATA-портов для организации дисковой подсистемы, возможность установки до 64 ГБ быстрой оперативной памяти в двухканальном режиме, разъем PCIe x16 с усиленной конструкцией для массивных топовых видеокарт, качественная звуковая подсистема с топовым аудиокодеком и полезный набор внешних интерфейсов с USB 3.1 Gen 2 и USB Type-C. Не стоит забывать о качественной элементной базе, хорошем охлаждении и усиленной подсистеме питания.
Среди особенностей выделим лишь неудобное подключение многоканальной акустики и традиционные ограничения по одновременному использованию интерфейсов дисковой подсистемы. В остальном перед нами отличное среднеценовое решение, которое не устроит только любителей мультиграфических связок и желающих приобрести бескомпромиссную флагманскую плату.
Достоинства:
- надежная 10-фазная цифровая подсистема питания;
- поддержка ASUS AURA Sync и двух колодок для светодиодных лент;
- приятный дизайн;
- поддержка портов USB 3.1 Gen 2 и USB Type-C;
- хорошие возможности по организации дисковой подсистемы;
- DIMM-слоты оснащены защелками только с одной стороны;
- хорошие возможности по разгону;
- качественная звуковая подсистема;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий.
Особенности:
- неудобное подключение многоканальной акустики;
- ограничение по одновременному использованию ряда интерфейсов.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
