Обзор материнской платы ASUS TUF GAMING A520M-PLUS: улучшенная ASUS PRIME A520M-A
30-09-2020
Чтобы удовлетворить спрос наибольшего количества потенциальных покупателей, производители материнских плат стараются иметь в своем ассортименте как можно больше позиций. Часто между собой они отличаются буквально парой нюансов и дизайном.
Несколько недель назад мы познакомились с чипсетом AMD A520 на примере материнской платы ASUS PRIME A520M-A. Она понравилась удачно подобранным оснащением, которое не подразумевает переплаты за излишнюю функциональность. Если же хочется немного больше, чем минимально комфортный набор, то обратите внимание на героиню сегодняшнего обзора.
Речь идет о модели ASUS TUF GAMING A520M-PLUS. В среднем она стоит на 200 грн ($7) дороже ASUS PRIME A520M-A. Давайте посмотрим, стоит ли переплачивать и какие возможности в нее добавил производитель.
Спецификация
Модель |
ASUS TUF GAMING A520M-PLUS |
Чипсет |
AMD A520 |
Процессорный разъем |
Socket AM4 |
Поддерживаемые процессоры |
AMD Ryzen 3-го поколения / Ryzen 3-го поколения с графикой Radeon Vega |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4800 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 2 x PCI Express 3.0 x1 1 x M.2 2230 Key E (для модуля беспроводных интерфейсов) |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4) 4 x SATA 6 Гбит/с RAID 0, 1, 10 |
LAN |
1 x Realtek L8200A (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальная на базе Realtek ALC887 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания |
Внешние порты I/O |
1 x PS/2 Combo 1 x HDMI 1 x D-Sub 1 x DVI-D 1 x RJ45 1 x USB 3.2 Gen 2 Type-A 4 x USB 3.2 Gen 1 Type-A 2 x USB 2.0 3 x аудиопорта |
Внутренние порты I/O |
1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
256 Mбит Flash ROM UEFI AMI BIOS |
Форм-фактор |
microATX 244 x 244 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
ASUS TUF GAMING A520M-PLUS поставляется в картонной коробке с приятным оформлением в темных тонах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик и преимуществ.
В коробке мы обнаружили диск с драйверами и утилитами, документацию, два кабеля SATA, винтики крепления накопителя M.2 и модуля беспроводных интерфейсов, а также заглушку интерфейсной панели.

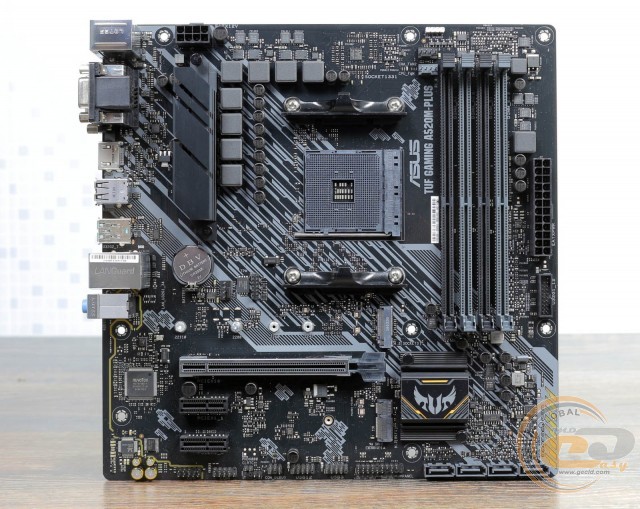

Дизайн и особенности платы

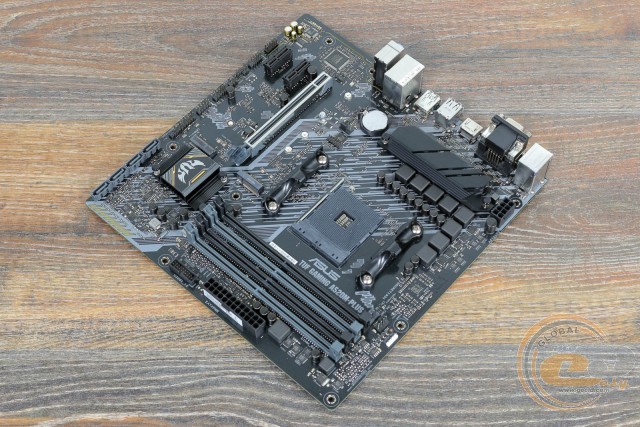

Это уже не первая модель линейки TUF GAMING у нас на обзоре, и все они выделялись оригинальным дизайном с удачным сочетанием черного и желтого цвета. Не стала исключением и ASUS TUF GAMING A520M-PLUS. Ее внешний облик получился чуть более приятным и разнообразным, чем у ASUS PRIME A520M-A.

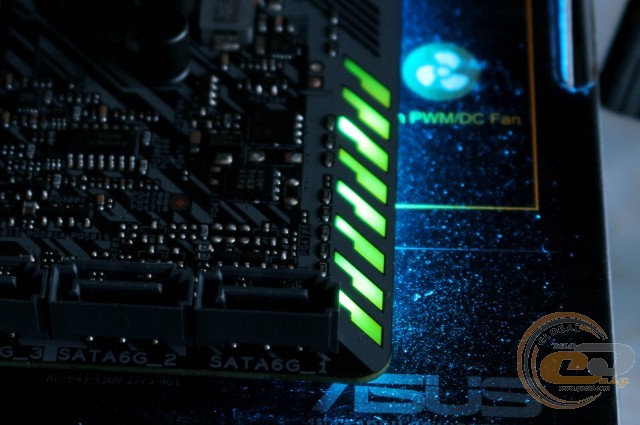

Помимо доработанного дизайна, новинка получила LED-подсветку в виде светящегося правого нижнего угла печатной платы. Также появилась колодка подключения светодиодной ленты и возможность синхронизации ее работы с другими комплектующими.

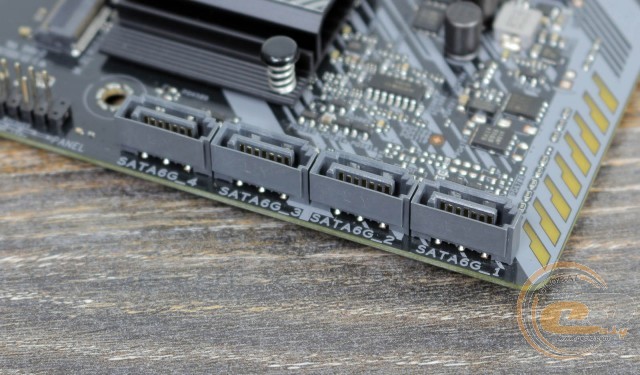

Претензий к удобству сборки у нас не возникло. DIMM-слоты оснащены защелками только с одной стороны. Даже самая крупная видеокарта не сможет перекрыть доступ к портам SATA, хоть они и расположены перпендикулярно поверхности платы.

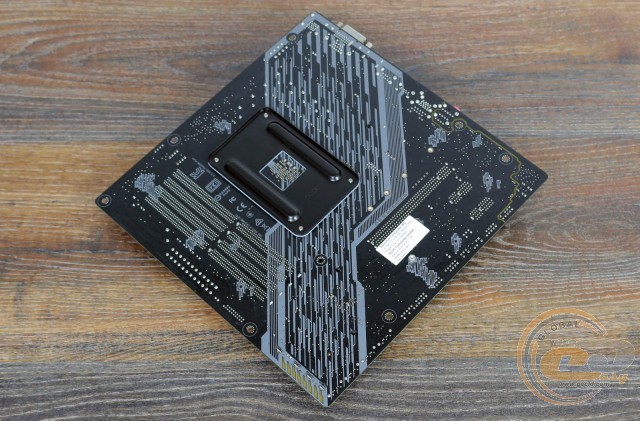

На обратной стороне нет ничего примечательного – только стандартная опорная пластина процессорного разъема, ряд отметок о прохождении различных сертификаций и пластиковые клипсы крепления радиаторов.

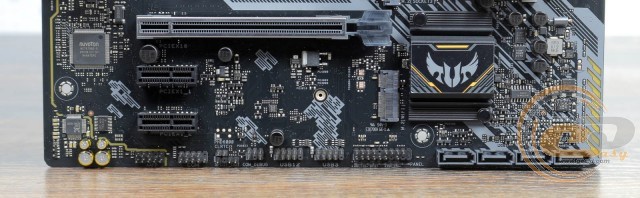

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка трех внутренних и пары внешних USB 2.0.

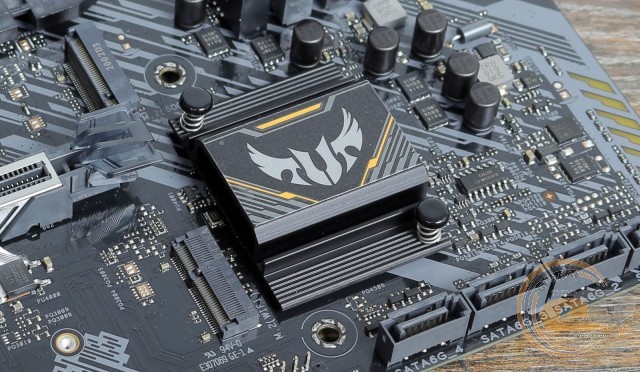

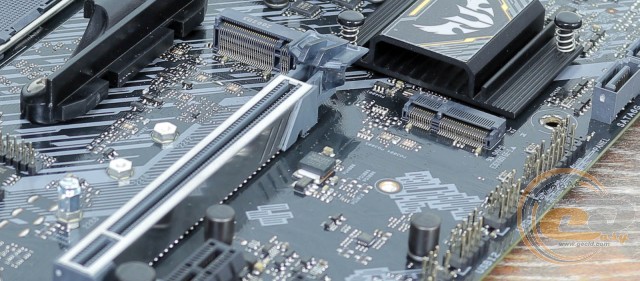

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и четырьмя портами SATA 6 Гбит/с.

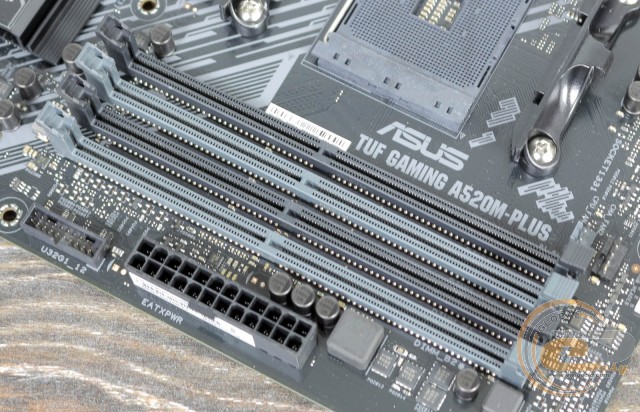

Системная плата ASUS TUF GAMING A520M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4 в двухканальном режиме. Поддерживаются планки, работающие на частотах до 4800 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ.
Дополнительно отметим колодку для подключения выносной панели с портами USB 3.2 Gen 1. Всего на плате их шесть: два внутренних и четыре на интерфейсной панели.

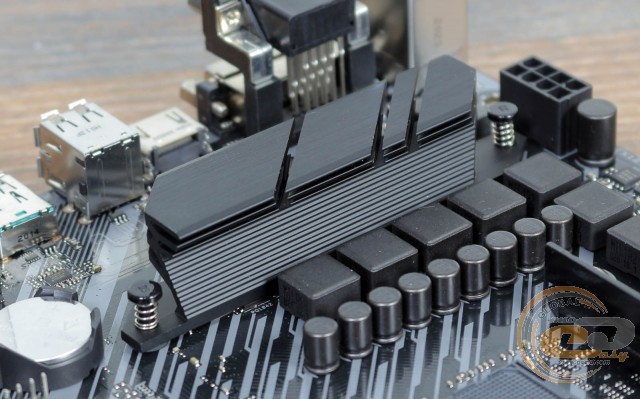

Еще одно улучшение по сравнению с ASUS PRIME A520M-A коснулось подсистемы охлаждения. В ее составе появился радиатор для элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 39°C;
- радиатор на полевых транзисторах – 68°C;
- полевые транзисторы в верхней части без радиатора – 60°C;
- боковые / верхние дроссели подсистемы питания – 60 / 66°C.
ASUS TUF GAMING A520M-PLUS демонстрирует более низкие температуры ключевых узлов. Это особенно важно при сборке системы с мощным процессором в компактном корпусе.

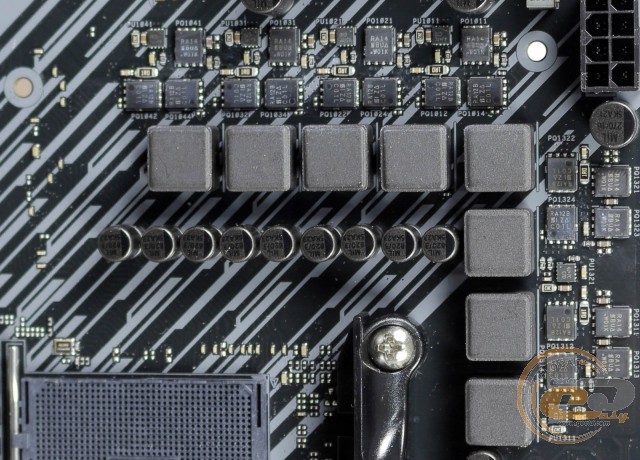

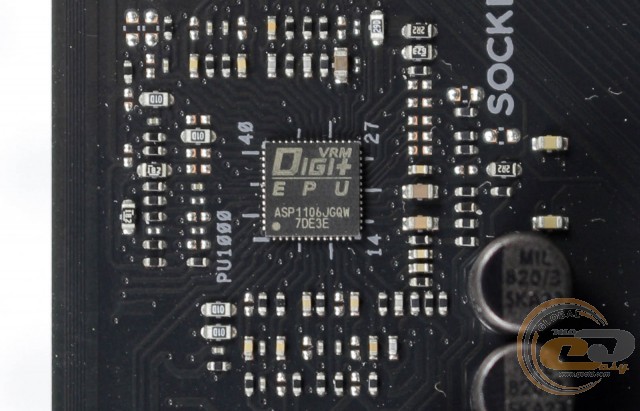

Улучшена и подсистема питания. Напомним, что у ASUS PRIME A520M-A оно реализована по 4+2-фазной схеме, а у тестируемой модели в наличии уже восемь фаз. Элементная база осталась неизменной и включает в себя твердотельные конденсаторы, ферритовые дроссели и полевые транзисторы RA14B и RA12B. Преобразователь основан на цифровом ШИМ-контроллере ASP1106JGQW.

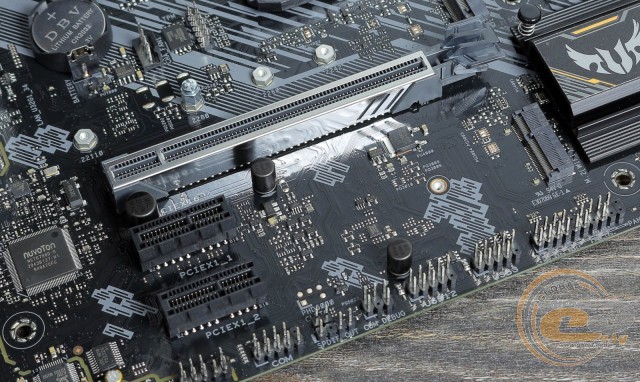

Для расширения функциональности ASUS TUF GAMING A520M-PLUS есть три слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
Можно установить только одну видеокарту и пару дополнительных плат расширения. При использовании 3-слотового видеоускорителя вы потеряете доступ к PCI Express x1. Радует усиленная конструкция разъема PCIe 3.0 x16, которая выдержит массивные модели.

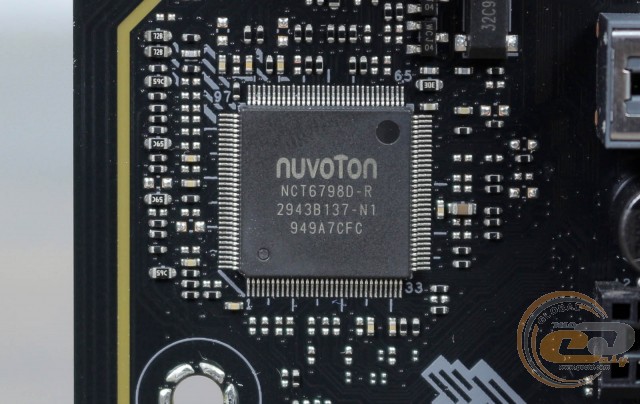

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

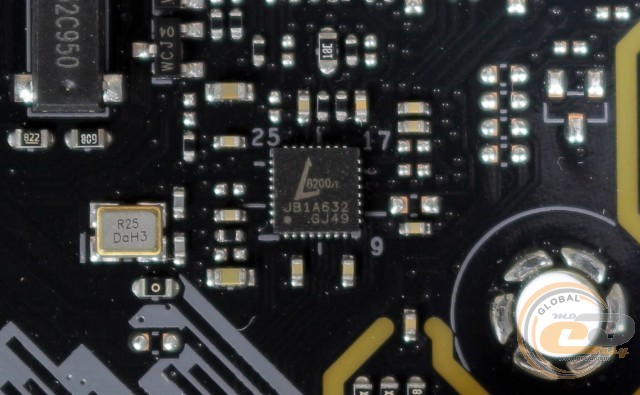

Для поддержки сетевых соединений служит эксклюзивный гигабитный LAN-контроллер Realtek L8200A. С приоритизацией трафика поможет фирменная утилита Turbo LAN.

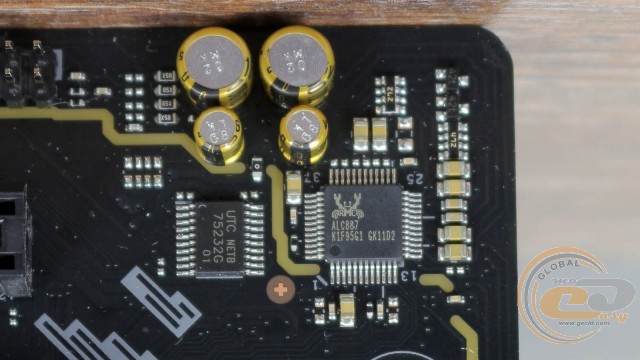

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887. Она включает в себя аудиоконденсаторы Nichicon и технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
