Обзор материнской платы ASUS TUF GAMING B550M-PLUS (WI-FI): компактный флагман

Мы продолжаем знакомить вас со свежими материнскими платами на основе чипсета AMD B550, который предлагает отличный набор характеристик по более доступной, чем у AMD X570, стоимости. Пока компания ASUS воздержалась от выпуска компактных плат формата microATX на B550 в линейке ROG STRIX, поэтому роль флагмана в данном формате досталась модели из серии TUF GAMING, о которой мы и поговорим сегодня.

ASUS TUF GAMING B550M-PLUS (WI-FI)

Речь пойдет об ASUS TUF GAMING B550M-PLUS (WI-FI), средняя стоимость которой на текущий момент составляет порядка $180. Давайте взглянем, какими возможностями оснастил ее производитель. По традиции начнем с изучения подробных ТТХ.

Спецификация

Модель

ASUS TUF GAMING B550M-PLUS (WI-FI)

Чипсет

AMD B550

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 3-го поколения / AMD Ryzen 3-го поколения с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4600 МГц (ОС) / DDR4-4800 МГц (ОС) AMD Ryzen 3-го поколения с графикой Radeon Vega

Слоты расширения

1 x PCI Express 4.0 x16 (PCI Express 3.0 для AMD Ryzen с графикой Radeon Vega)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4) (M.2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4) (M.2_2)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8125B (10/100/1000/2500 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Wi-Fi 6; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.1

Звуковая подсистема

8-канальная на базе Realtek ALC S1200А

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF GAMING B550M-PLUS (WI-FI) ASUS TUF GAMING B550M-PLUS (WI-FI)

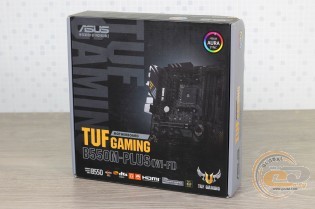

Материнская плата поставляется в традиционной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF GAMING B550M-PLUS (WI-FI)

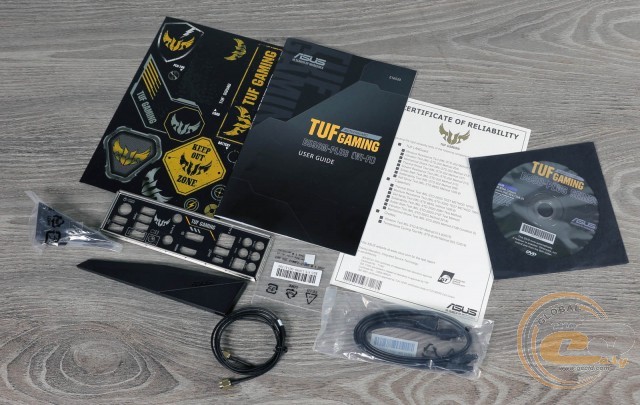

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • антенну беспроводных интерфейсов;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF GAMING B550M-PLUS (WI-FI)

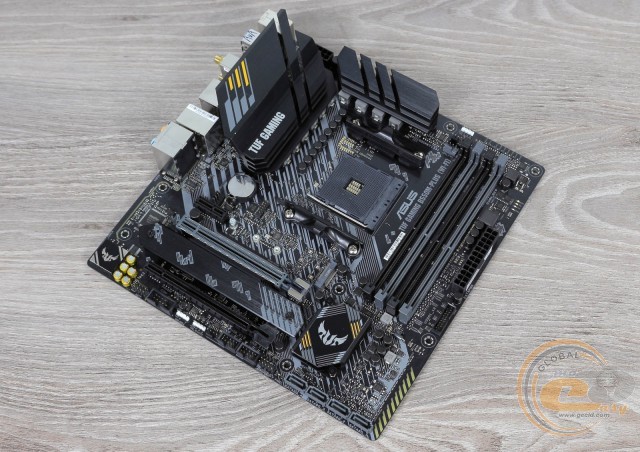

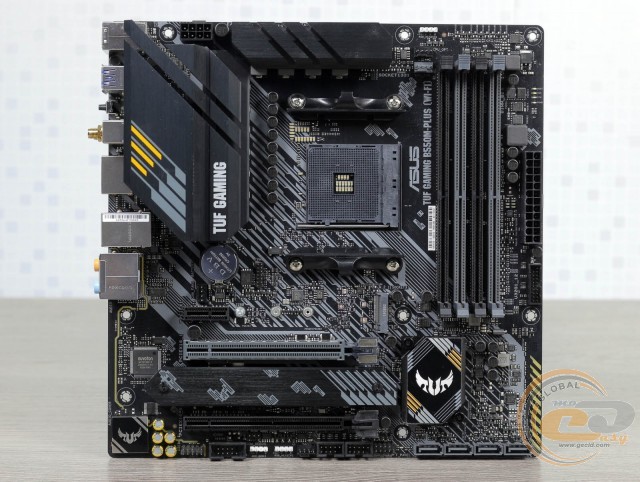

Дизайн ASUS TUF GAMING B550M-PLUS (WI-FI) выполнен в характерном для всей линейки TUF GAMING индустриальном стиле с преобладанием черных, серых и желтых цветов. Производитель постепенно отказывается от вырезов и нестандартной формы печатной платы. Из интересных моментов отметим усиленный слот для видеокарты и один радиатор охлаждения для M.2-накопителя.

ASUS TUF GAMING B550M-PLUS (WI-FI)

По традиции не обошлось без LED-подсветки, которой оснастили правый край печатной платы. Также в наличии три колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

ASUS TUF GAMING B550M-PLUS (WI-FI)

В плане компоновки и удобства сборки системы хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x16. К расположению остальных элементов претензий у нас не возникло. DIMM-слоты оборудованы защелками только с одной стороны.

ASUS TUF GAMING B550M-PLUS (WI-FI)

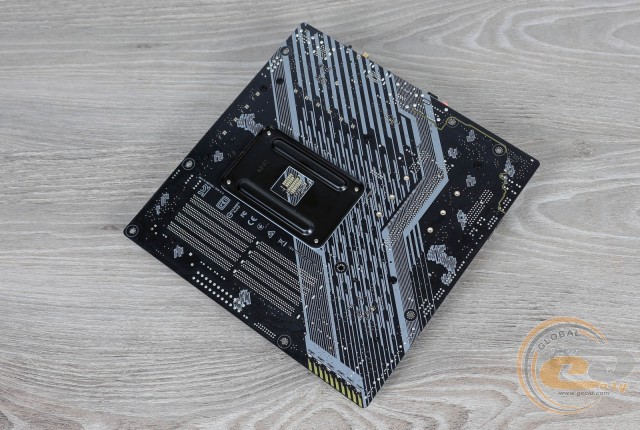

На обратной стороне ASUS TUF GAMING B550M-PLUS (WI-FI) отметим стандартную опорную пластину процессорного разъема и использование пластиковых клипс для крепления чипсетного радиатора.

ASUS TUF GAMING B550M-PLUS (WI-FI)

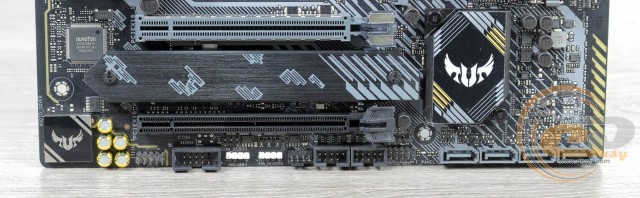

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

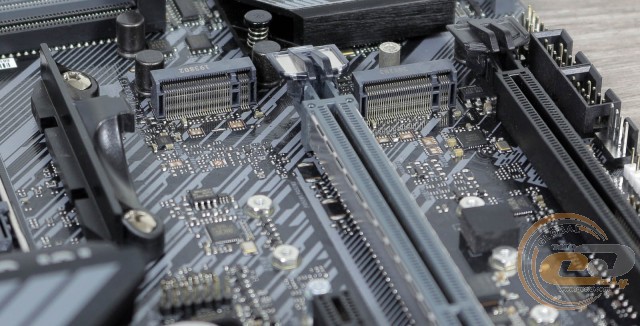

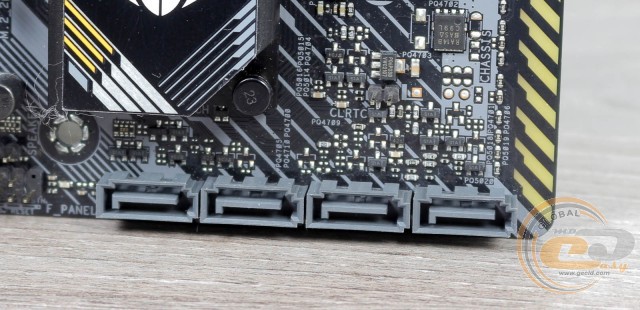

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с.

ASUS TUF GAMING B550M-PLUS (WI-FI)

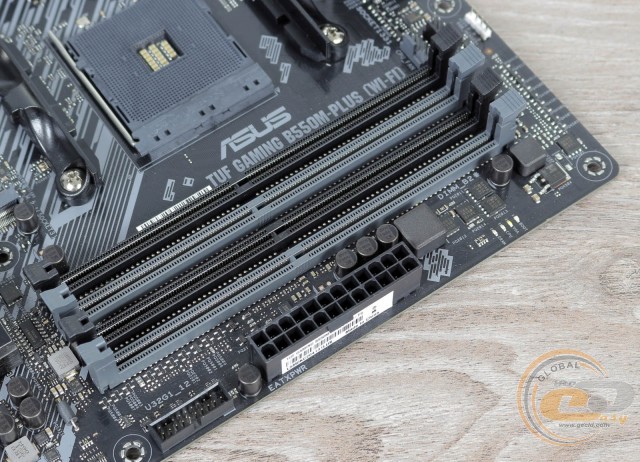

Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4 в 2-канальном режиме. Поддерживаются планки, работающие на частотах до 4800 МГц. Максимальный объем памяти может достигать 128 ГБ.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

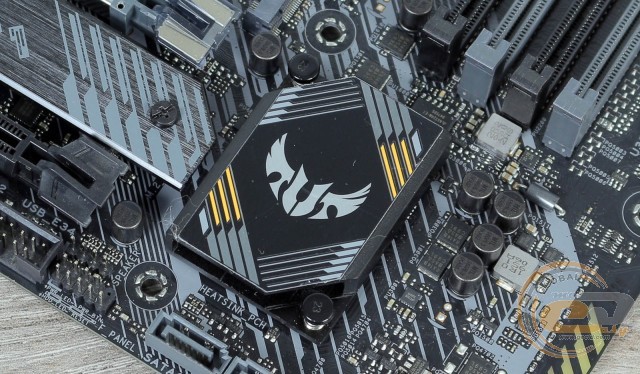

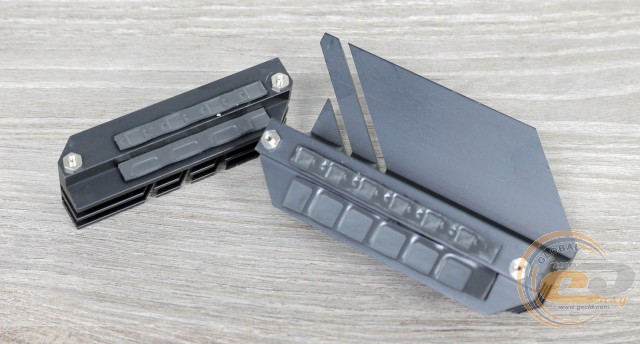

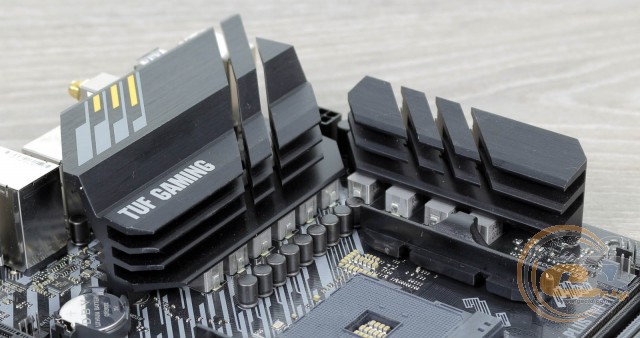

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B550, а два других накрывают элементы подсистемы питания процессора. К слову, охлаждаются не только микросхемы DrMOS, но и дроссели.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41°C (при разгоне – 42°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 43°C (при разгоне − 45°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 41°C (при разгоне − 42°C);
  • дроссели – 45°C (при разгоне − 47°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

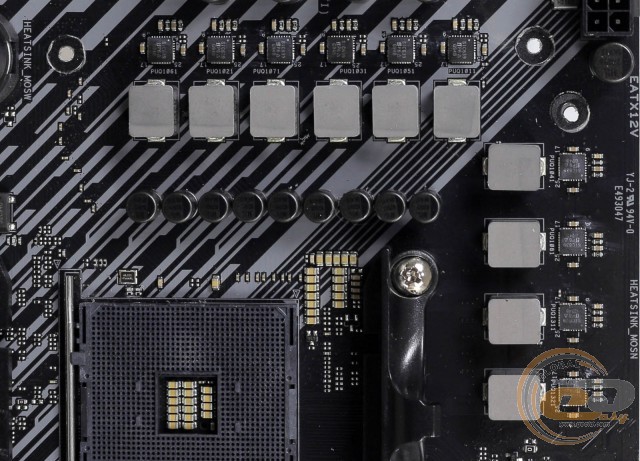

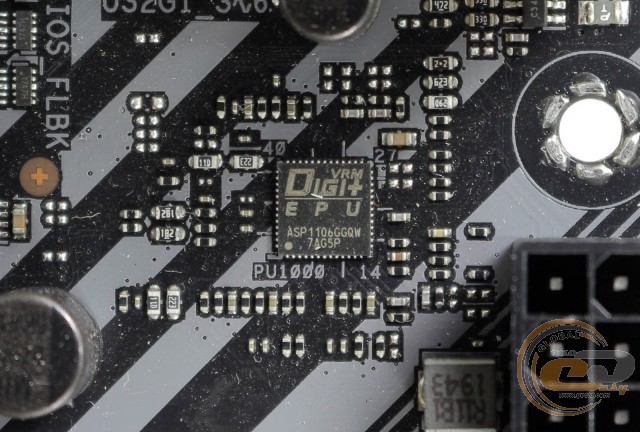

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и микросхемы DrMOS Vishay SiC639.

ASUS TUF GAMING B550M-PLUS (WI-FI)

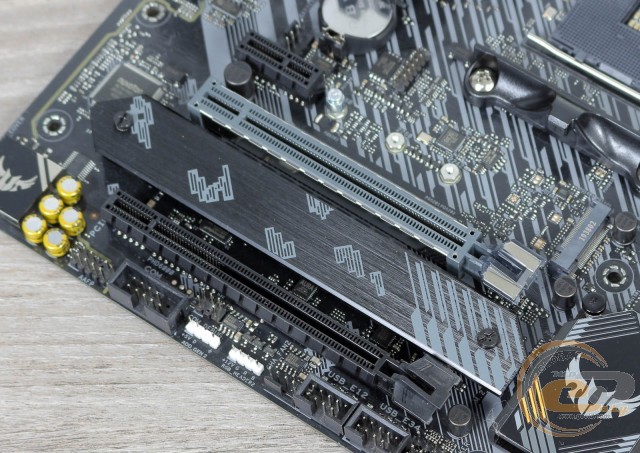

Для расширения функциональности есть три слота:

  1. PCI Express 3.0 x1;
  2. PCI Express 4.0 x16 (в режиме х16);
  3. PCI Express 3.0 x16 (в режиме x4).

Слот PCI Express 3.0 x16 будет работать в режиме x2, если в PCI Express 3.0 x1 установлена плата расширения.
