Обзор материнской платы ASUS TUF GAMING B560M-PLUS: качественно и недорого

08-10-2021

Если вы хотите собрать современную игровую систему, но не планируете установку процессора с разблокированным множителем, то разумным решением будет покупка материнской платы на чипсете Intel B560. Он не поддерживает разгон CPU, но позволяет повышать частоту оперативной памяти. При этом вы не переплачиваете за ненужную вам функциональность флагманского чипсета. К слову, на Intel B560 есть большое разнообразие качественных и относительно недорогих материнских плат, с одной из которых мы и познакомим вас сегодня.

ASUS TUF GAMING B560M-PLUS

К нам на тестирование приехала ASUS TUF GAMING B560M-PLUS. Она доступна в продаже по средней стоимости $154 (4059 грн). Давайте же взглянем, что интересного нам приготовил производитель за эти деньги.

Спецификация

Модель

ASUS TUF GAMING B560M-PLUS

Чипсет

Intel B560

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

11-е и 10-е поколение Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5000 МГц

Слоты расширения

1 x PCI Express 4.0 x16 (x16)

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; SATA и PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC897

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort 1.4

1 x RJ45

2 x USB 3.2 Gen 2 Type-A

3 x USB 3.2 Gen 1 (2 x Type-A и 1 x Type-C)

4 x USB 2.0 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

BIOS

1 x 128 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

microATX (244 x 244 мм)

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплект поставки

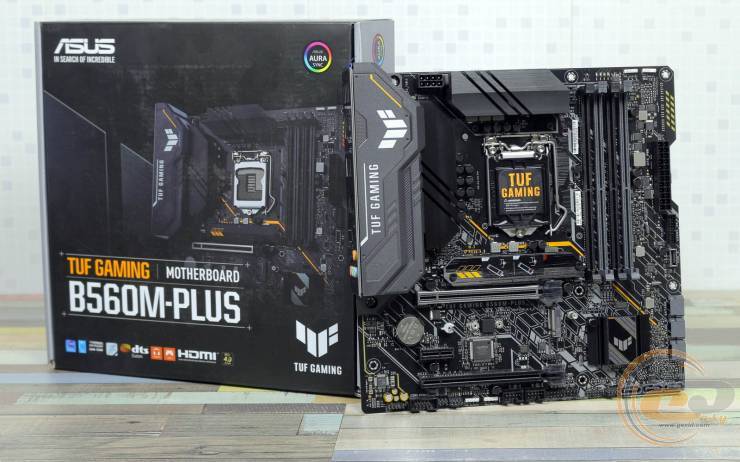

ASUS TUF GAMING B560M-PLUS ASUS TUF GAMING B560M-PLUS

Материнская плата поставляется в картонной коробке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее преимущества и характеристики.

ASUS TUF GAMING B560M-PLUS

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор наклеек;
  • набор крепежных винтов для накопителя M.2.

Дизайн и особенности платы

ASUS TUF GAMING B560M-PLUS

Дизайн ASUS TUF GAMING B560M-PLUS выполнен в характерном для всей линейки TUF GAMING индустриальном стиле с преобладанием темных оттенков. Также в наличии немного нестандартная форма печатной платы с вырезом по правому краю. Из интересных моментов отметим пластиковый кожух, усиленный слот для видеокарты, предустановленную заглушку интерфейсной панели и предустановленный радиатор охлаждения одного из двух накопителей M.2.

ASUS TUF GAMING B560M-PLUS

LED-подсветку получил лишь верхний правый угол печатной платы. Также присутствует четыре колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

ASUS TUF GAMING B560M-PLUS

В плане компоновки и удобства сборки системы выделим перпендикулярное расположение половины портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае монтажа габаритной платы расширения в слот PCI Express 3.0 x16 (х4). В правом нижнем краю нет крепежного отверстия, поэтому будьте осторожны при подключении портов SATA. К расположению остальных элементов претензий у нас не возникло, благо DIMM-слоты оборудованы защелками только с одной стороны.

ASUS TUF GAMING B560M-PLUS

На обратной стороне отметим стандартную опорную пластину процессорного разъема и пластиковые клипсы крепления чипсетного радиатора.

ASUS TUF GAMING B560M-PLUS

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, джампер сброса CMOS, колодка подключения фронтальной панели, две колодки для подключения подсветки и одна для порта Thunderbolt. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и четырех внешних портов USB 2.0.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий присутствуют традиционные ограничения по их работе. Так, интерфейс M2_2 делит пропускную способность с портом SATA_2, который будет недоступен в случае установки SATA M.2 накопителя. А первый разъем M.2 Socket 3 работает исключительно в паре с процессорами Intel Rocket Lake-S (11-е поколение Intel Core). Он будет отключен при установке чипов 10-го поколения (Comet Lake-S).

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS оснащена четырьмя DIMM-слотами для оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5000 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 1 Type-C.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B560, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 37°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 45°C.

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Питание процессора осуществляется по 8+1-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы DrMOS ON Semiconductor NCP302150. Преобразователь основан на цифровом ШИМ-контроллере ASP1900B.

ASUS TUF GAMING B560M-PLUS

Для расширения функциональности материнской платы есть три слота:

  1. PCI Express 4.0 x16 (x16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (х4).

Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.

ASUS TUF GAMING B560M-PLUS

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

ASUS TUF GAMING B560M-PLUS

Для поддержки сетевых соединений служит 2,5-гигабитный LAN-контроллер Realtek RTL8125BG. С приоритизацией сетевого трафика поможет фирменная утилита Turbo LAN.

ASUS TUF GAMING B560M-PLUS

Предустановленный аудиокодек Realtek ALC897 предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека. Аудиотракт включает в себя качественные японские конденсаторы от Nichicon. Также заявлена поддержка технологии Two-Way AI Noise Cancelation для подавления шума во входящем и исходящем аудиопотоке.

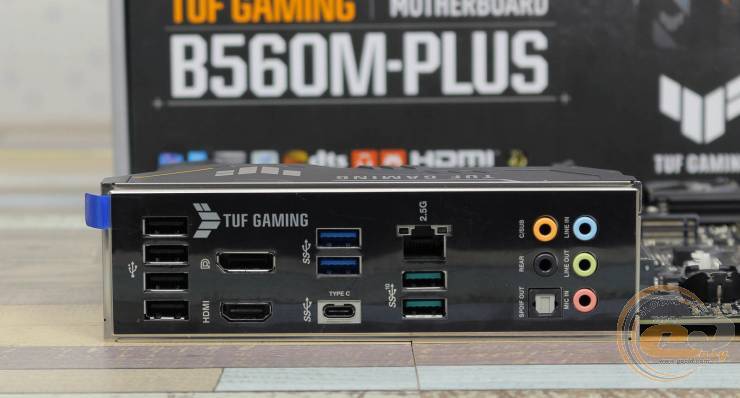

ASUS TUF GAMING B560M-PLUS

На интерфейсную панель выведены следующие порты:

  • 1 x HDMI;
  • 1 x DisplayPort 1.4;
  • 1 x RJ45;
  • 2 x USB 3.2 Gen 2 Type-A;
  • 3 x USB 3.2 Gen 1 (2 x Type-A и 1 x Type-C);
  • 4 x USB 2.0 Type-A;
  • 5 x аудиопортов;
  • 1 x Optical S/PDIF out.

Отметим наличие двух видеовыходов и большое количество портов USB.

ASUS TUF GAMING B560M-PLUS

Возможности организации охлаждения внутри системного корпуса представлены четырьмя 4-контактными разъемами для подключения вентиляторов. Два из них служат для системы охлаждения CPU, а еще два используются для системных вертушек.

UEFI BIOS

Тестируемая плата использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и разогнать память. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

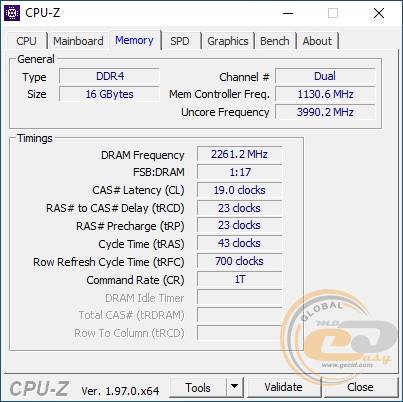

ASUS TUF GAMING B560M-PLUS

Тестовые модули оперативной памяти DDR4-4000 TEAMGROUP T-FORCE DARK Zα удалось запустить на частоте DDR4-4533 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS TUF GAMING B560M-PLUS использовалось следующее оборудование:

Процессор

Intel Core i5-11600K (Socket LGA1200, 6/12 x 3,9 – 4,9 ГГц, 125 Вт TDP)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon

Накопитель

Kingston FURY SSD (SHFS37A/240G)

Блок питания

CHIEFTEC POLARIS 850W

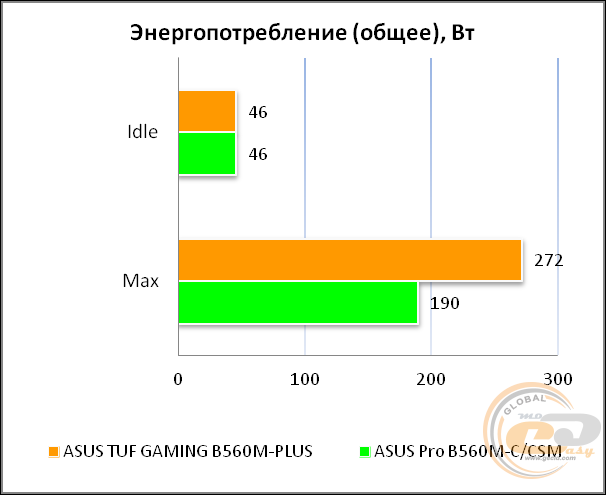

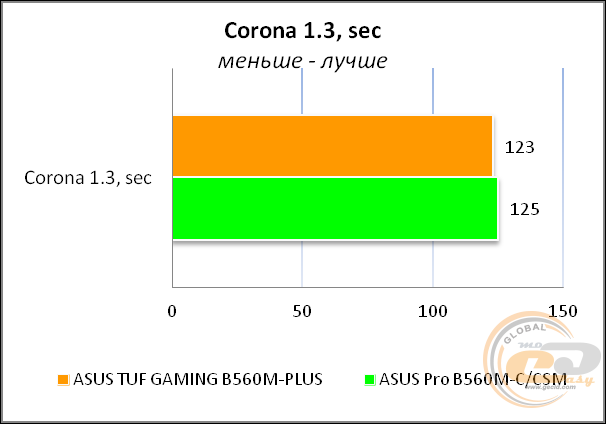

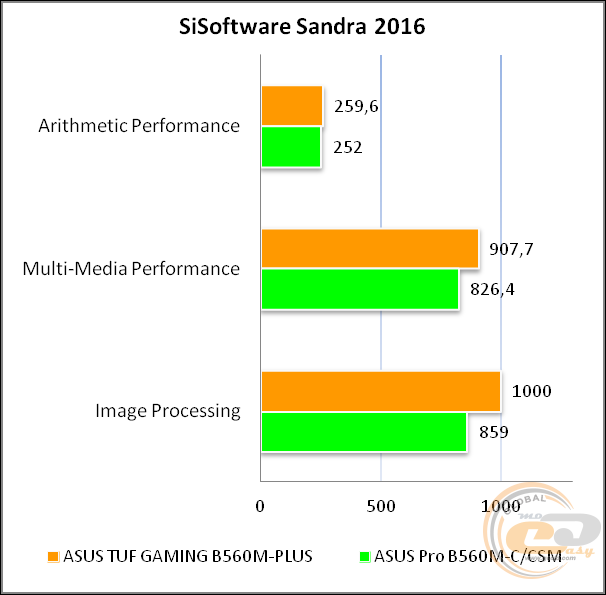

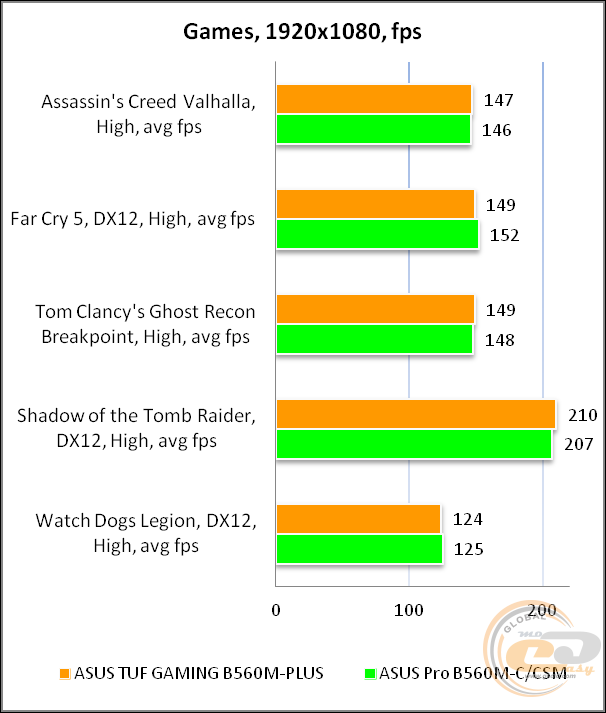

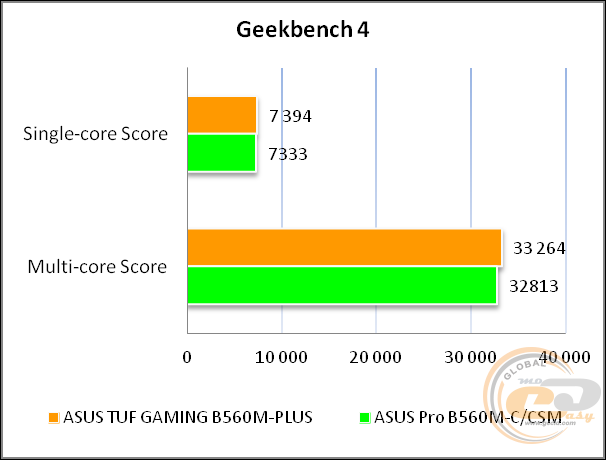

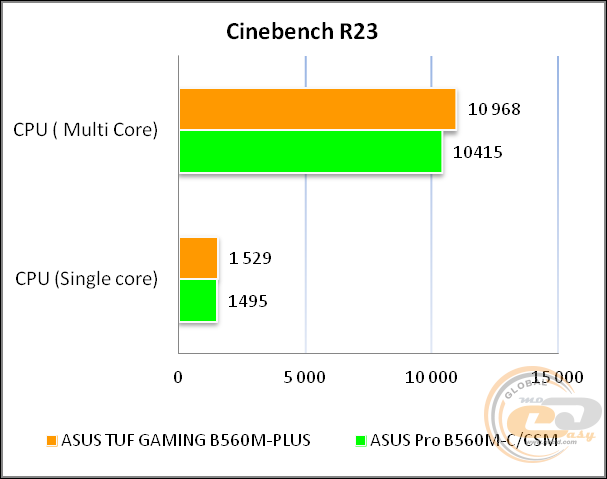

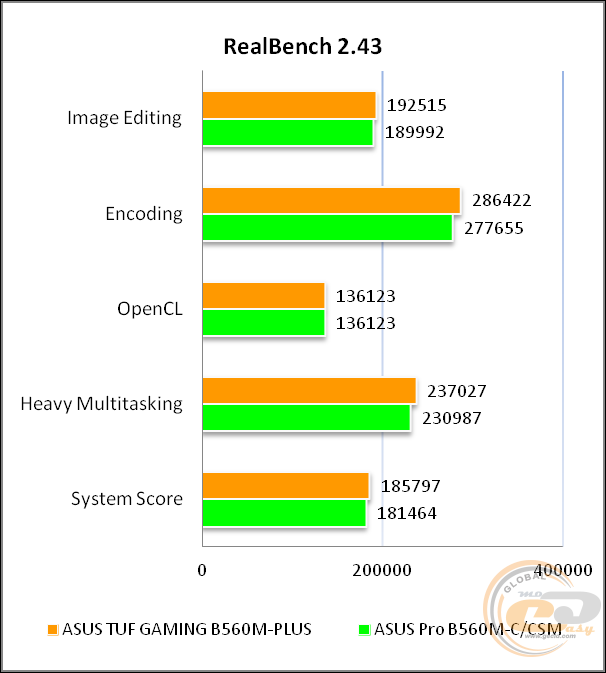

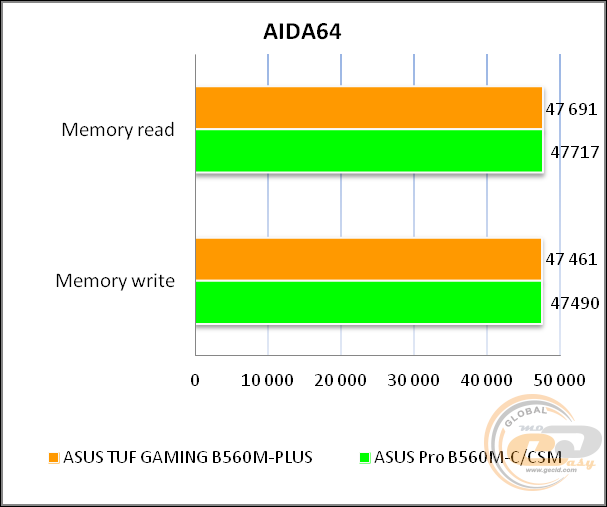

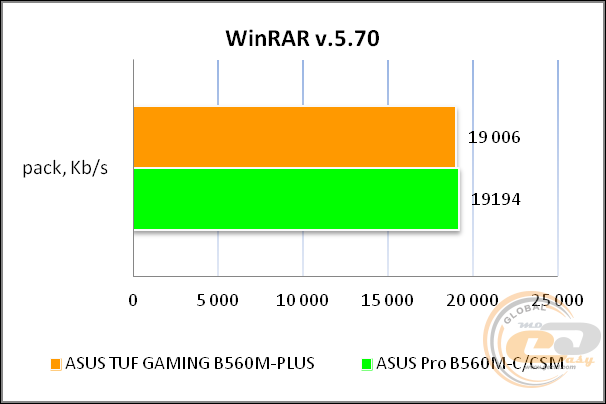

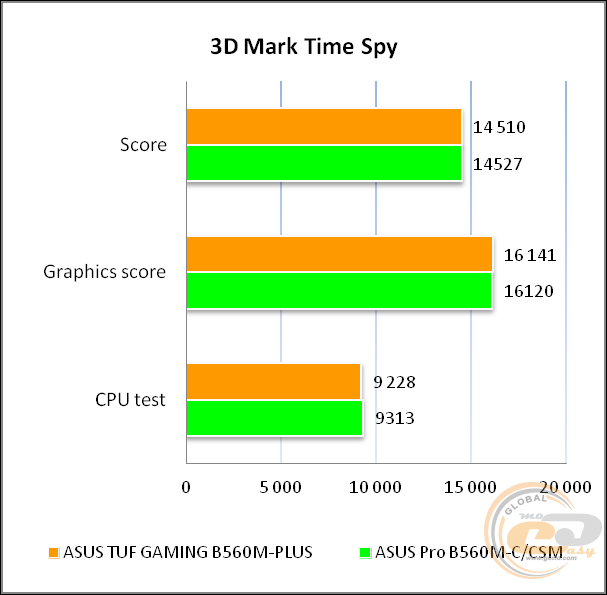

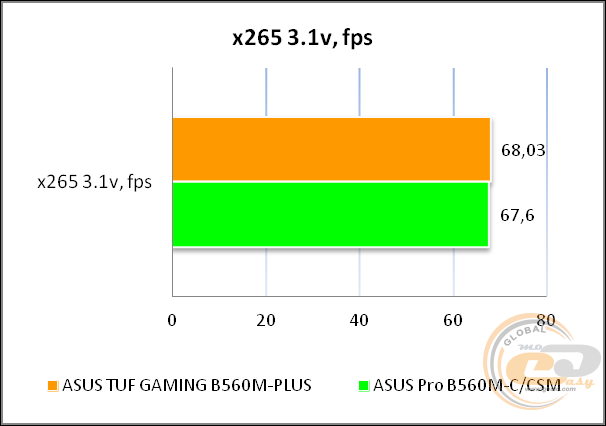

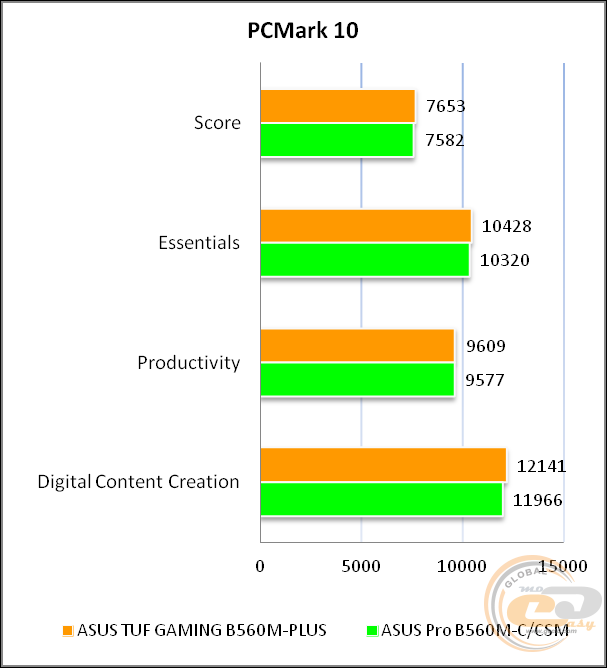

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC897

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.90

Средне

Уровень шума, дБ (А)

-90.5

Очень хорошо

Динамический диапазон, дБ (А)

90.4

Очень хорошо

Гармонические искажения, %

0.00402

Очень хорошо

Гармонические искажения + шум, дБ(A)

-81.7

Хорошо

Интермодуляционные искажения + шум, %

0.00913

Очень хорошо

Взаимопроникновение каналов, дБ

-88.1

Отлично

Интермодуляции на 10 кГц, %

0.00963

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.90

Средне

Уровень шума, дБ (А)

-92.4

Очень хорошо

Динамический диапазон, дБ (А)

92.3

Очень хорошо

Гармонические искажения, %

0.00404

Очень хорошо

Гармонические искажения + шум, дБ(A)

-82.9

Хорошо

Интермодуляционные искажения + шум, %

0.00775

Отлично

Взаимопроникновение каналов, дБ

-85.8

Отлично

Интермодуляции на 10 кГц, %

0.00802

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема на основе кодека Realtek ALC897 демонстрирует достойное качество звука, которого будет достаточно большинству пользователей.

Итоги

ASUS TUF GAMING B560M-PLUS

Материнская плата ASUS TUF GAMING B560M-PLUS станет хорошим выбором для сборки компактной игровой системы с процессором с заблокированным множителем. К ее ключевым достоинствам отнесем фирменный дизайн, отличное оснащение и высокое качество элементной базы.

Она предлагает усиленную 8+1-фазную подсистему питания с микросхемами DrMOS, эффективную систему охлаждения, поддержку модулей DDR4-5000, два слота M.2 и радиатор для одного из них, слот PCIe 4.0 x16 с усиленной конструкцией под видеокарту, 2,5-гигабитный LAN-контроллер с утилитой для приоритизации трафика и аудиоподсистему с фирменной технологией шумоподавления Two-Way AI Noise Cancelation.

Кому-то для полного счастья не хватит лишь модуля беспроводных сетевых интерфейсов. А среди особенностей выделим лишь традиционное ограничение по одновременной работе некоторых интерфейсов дисковой подсистемы.

В итоге ASUS TUF GAMING B560M-PLUS выделяется достойным балансом между оснащением и стоимостью. Если же вам позарез нужны беспроводные интерфейсы, то в продаже есть чуть более дорогая версия TUF GAMING B560M-PLUS WIFI.

Достоинства:

  • 8+1-фазная цифровая подсистема питания;
  • эффективная система охлаждения;
  • радиатор для одного из двух слотов M.2;
  • поддержка модулей ОЗУ DDR4-5000;
  • усиленный слот PCIe 4.0 x16 под массивные видеокарты;
  • наличие подсветки ASUS AURA Sync;
  • стильный дизайн;
  • 2,5-гигабитный LAN-контроллер с возможностью приоритизации трафика;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов.


Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
