Обзор материнской платы ASUS TUF GAMING B660M-PLUS D4: качественно и недорого

22-02-2022

Если вы хотите собрать современную игровую систему, но не планируете установку процессора с разблокированным множителем, то разумным решением будет покупка материнской платы на чипсете Intel B660. Он не поддерживает разгон CPU, зато позволяет повышать частоту оперативной памяти. Которую, к слову, можно оставить от предыдущей системы формата DDR4. Благо, моделей с поддержкой этого стандарта становится все больше, ведь стоимость DDR5 далеко не всем по карману. И именно с одной из таких материнских плат мы и познакомим вас сегодня.

ASUS TUF GAMING B660M-PLUS D4

К нам на тестирование приехала ASUS TUF GAMING B660M-PLUS D4. Она доступна в продаже по средней стоимости $176 (5000 грн). Давайте же взглянем, что интересного нам приготовил производитель за эти деньги.

Спецификация

Модель

ASUS TUF GAMING B660M-PLUS D4

Чипсет

Intel B660

Процессорный разъем

Socket LGA1700

Поддерживаемые процессоры

12-е поколение Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1700

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5333 МГц

Слоты расширения

1 x PCI Express 5.0 x16

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 4.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 4.0 x4) (M2_2)

4 x SATA 6 Гбит/с

RAID 0 / 1 / 5 / 10

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC897

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x USB 3.2 Gen 2x2 Type-C

4 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

1 x HDMI

1 x DisplayPort

1 x RJ-45

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt

BIOS

1 x 128 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

microATX (244 x 244 мм)

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплект поставки

ASUS TUF GAMING B660M-PLUS D4 ASUS TUF GAMING B660M-PLUS D4

Материнская плата поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением. Оно полностью отображает ключевые ее особенности и преимущества.

ASUS TUF GAMING B660M-PLUS D4

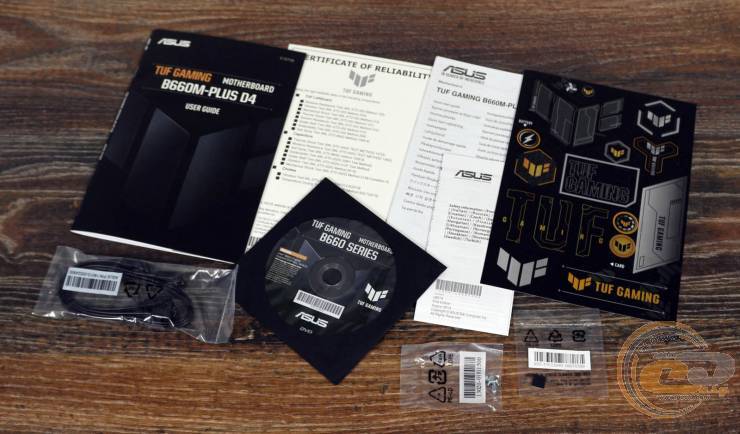

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор наклеек;
  • набор крепежных винтов для накопителя M.2.

Дизайн и особенности платы

ASUS TUF GAMING B660M-PLUS D4

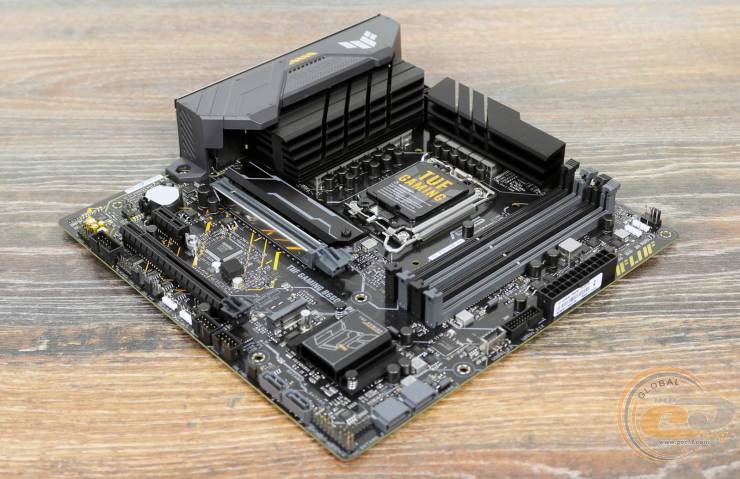

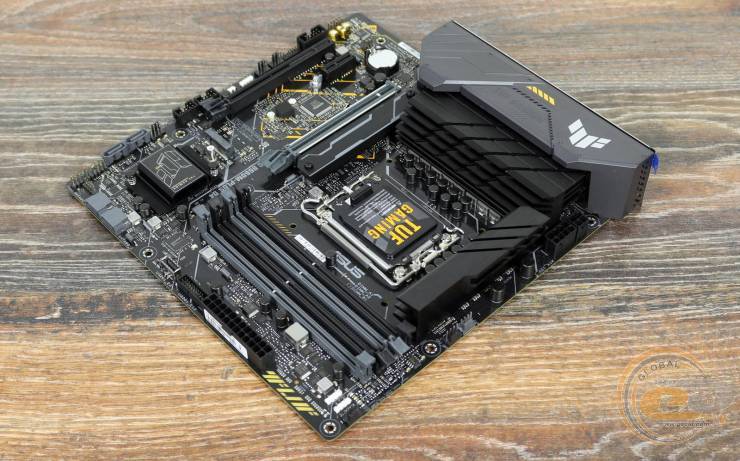

ASUS TUF GAMING B660M-PLUS D4 выполнена в характерном для всей линейки TUF GAMING индустриальном стиле с преобладанием темных оттенков. Из интересных моментов отметим пластиковый кожух, усиленный слот для видеокарты, предустановленную заглушку интерфейсной панели и радиатор охлаждения M.2-накопителя.

ASUS TUF GAMING B660M-PLUS D4

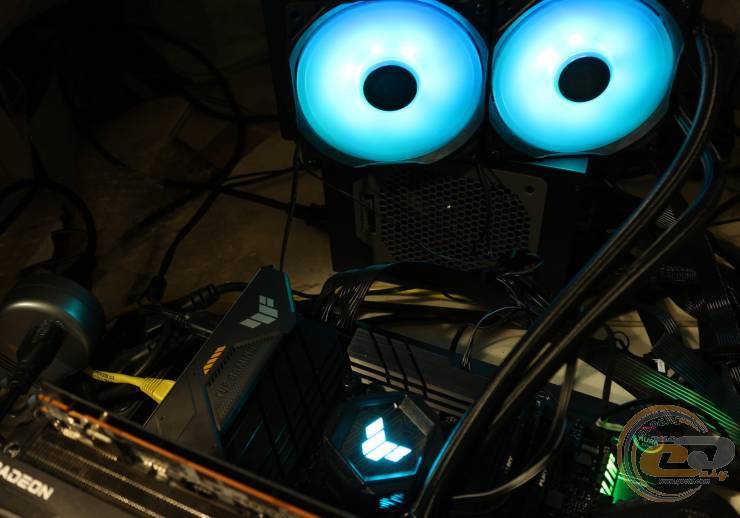

LED-подсветкой оснастили только верхний правый угол печатной платы. Также в наличии четыре колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync. К слову, мы тестировали плату с СВО ASUS TUF Gaming LC 240 ARGB, в комплекте с которой есть крепления для Socket LGA1700.

ASUS TUF GAMING B660M-PLUS D4

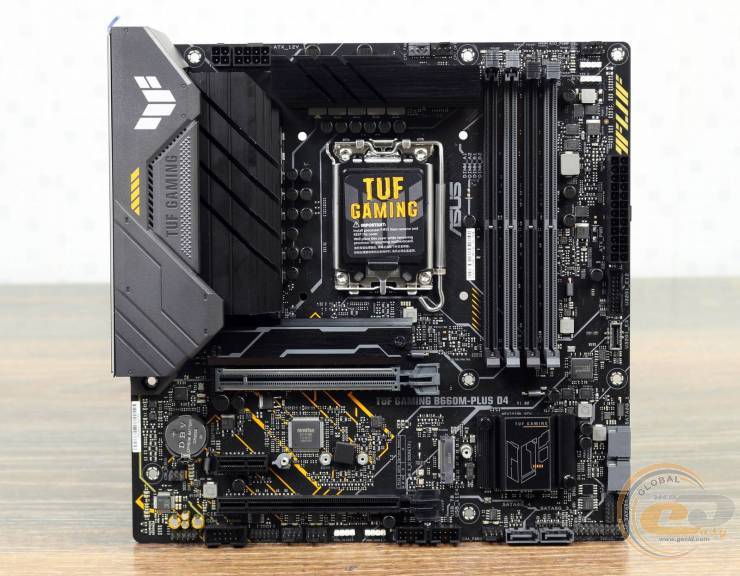

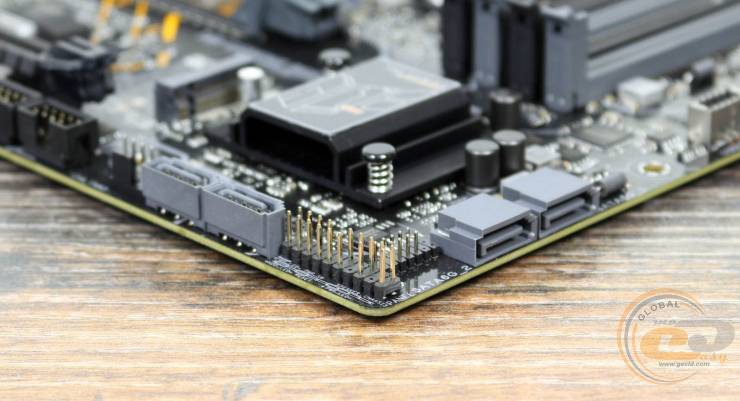

В плане компоновки и удобства сборки системы выделим перпендикулярное расположение двух портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x16. К расположению остальных элементов претензий у нас не возникло, благо, DIMM-слоты оборудованы защелками только с одной стороны.

ASUS TUF GAMING B660M-PLUS D4

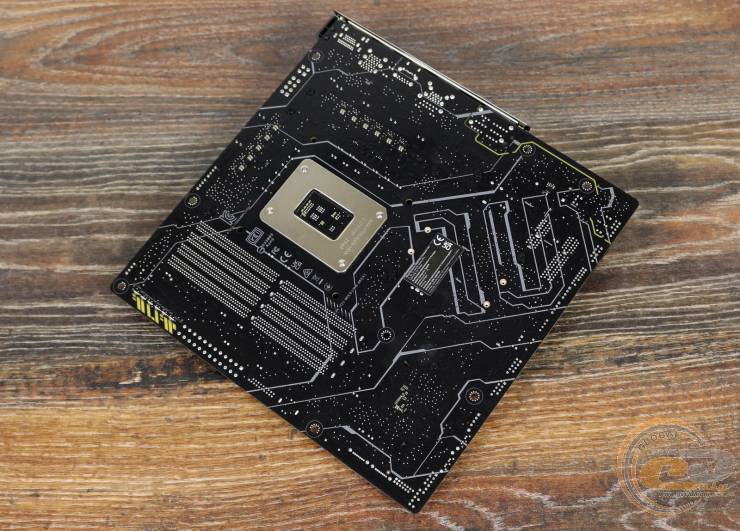

На обратной стороне видим стандартную опорную пластину процессорного разъема. Чипсетный радиатор закреплен при помощи пластиковых клипс.

ASUS TUF GAMING B660M-PLUS D4

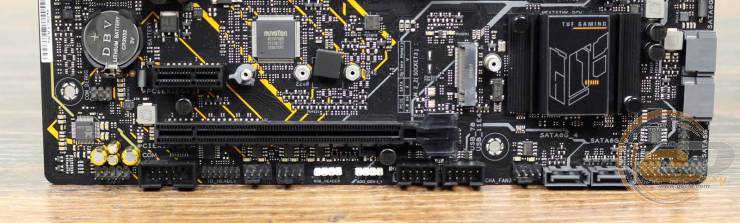

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, колодки светодиодных лент и Thunderbolt, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

ASUS TUF GAMING B660M-PLUS D4

ASUS TUF GAMING B660M-PLUS D4

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с. Какие-либо ограничения по их одновременной работе отсутствуют.

ASUS TUF GAMING B660M-PLUS D4

ASUS TUF GAMING B660M-PLUS D4 оснащена четырьмя DIMM-слотами для оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5333 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 1 Type-C.

ASUS TUF GAMING B660M-PLUS D4

ASUS TUF GAMING B660M-PLUS D4

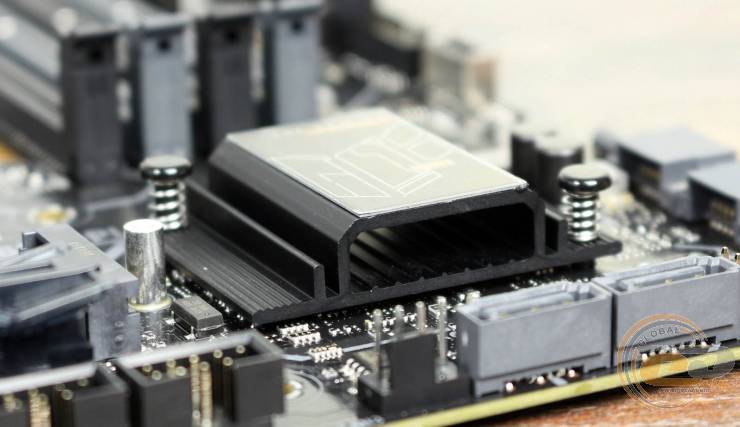

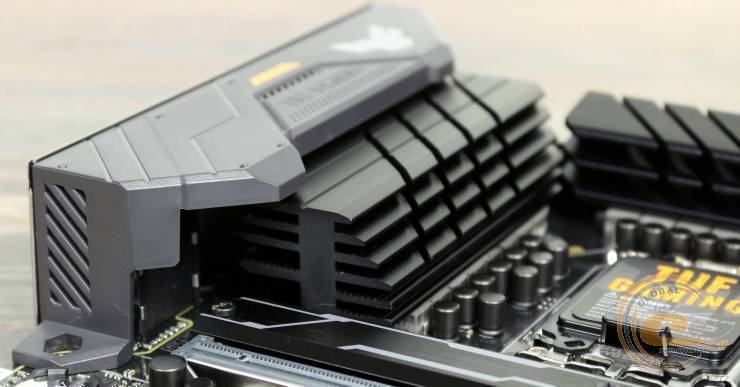

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B660, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 44,8°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 46,8°C;
  • дроссели – 52-54°C.

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF GAMING B660M-PLUS D4

ASUS TUF GAMING B660M-PLUS D4

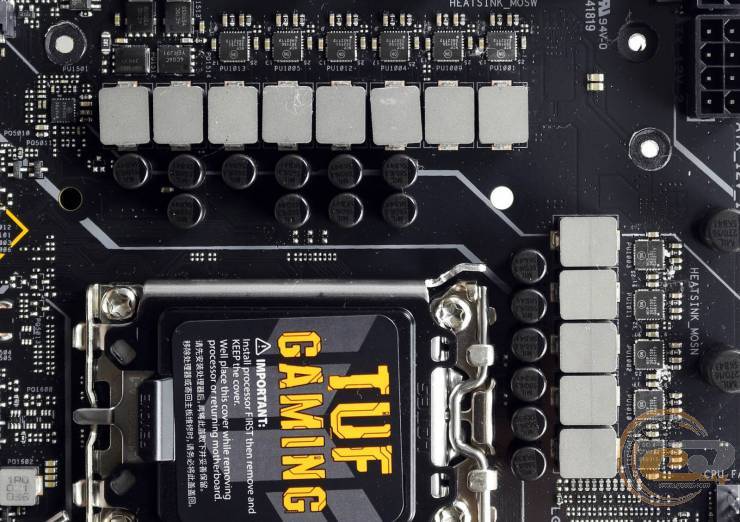

Питание процессора осуществляется по 10+1-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы ON NCP302150. Преобразователь основан на цифровом ШИМ-контроллере ASP2100.

ASUS TUF GAMING B660M-PLUS D4

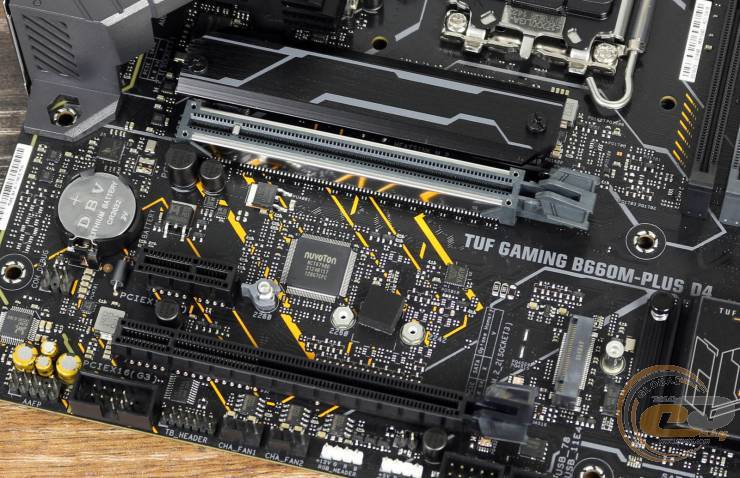

Для расширения функциональности материнской платы есть три слота:

  1. PCI Express 5.0 x16 (x16);
  2. PCI Express 4.0 x1;
  3. PCI Express 3.0 x16 (х4).

Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.

ASUS TUF GAMING B660M-PLUS D4

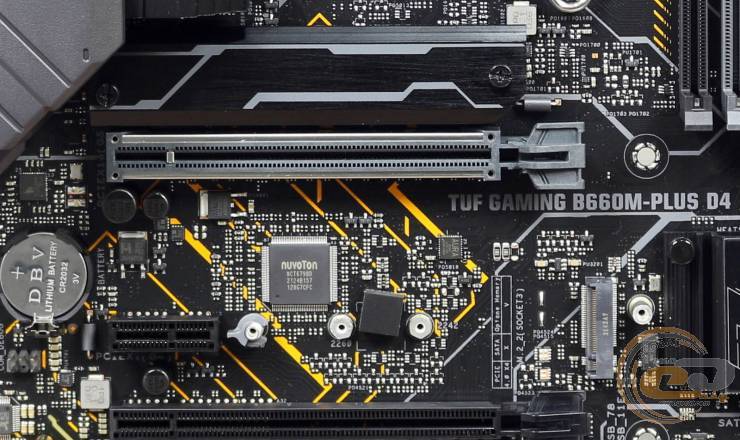

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

ASUS TUF GAMING B660M-PLUS D4

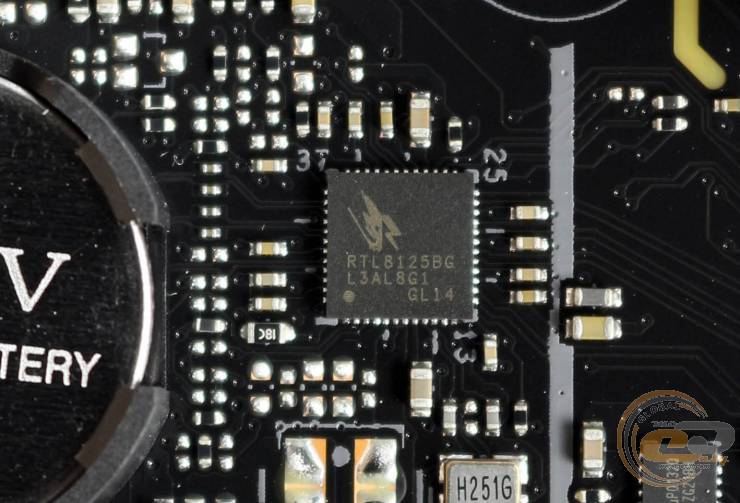

Для поддержки сетевых соединений служит 2,5-гигабитный LAN-контроллер Realtek RTL8125BG.

ASUS TUF GAMING B660M-PLUS D4

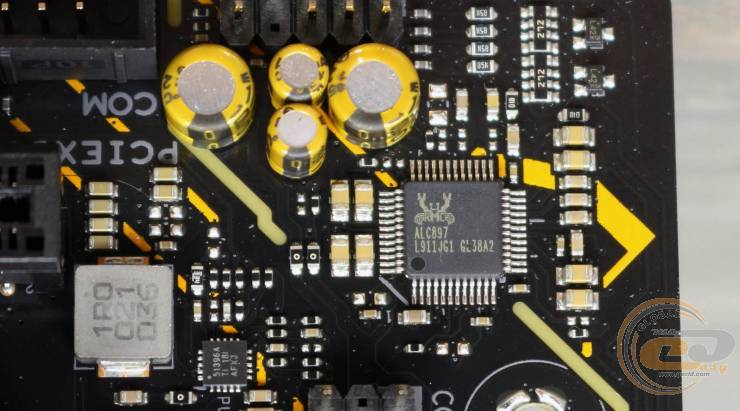

Предустановленный аудиокодек Realtek ALC897 предлагает поддержку восьмиканального звука. В обвязке с ним работают аудиоконденсаторы. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.
