Обзор материнской платы ASUS TUF GAMING B860-PLUS WIFI: сбалансированные характеристики

На CES 2025 компания Intel не только анонсировала 35- и 65-ваттные процессоры Core Ultra 200S, но и продемонстрировала для сокета LGA1851 более доступную альтернативу флагманскому чипсету Z890 в лице Intel B860. Компания ASUS, в свою очередь, представила на этом чипсете материнские платы серий ROG STRIX, TUF GAMING и PRIME.

Если с серией ROG STRIX в функциональном плане все примерно понятно за счет их высокой стоимости, то платы TUF GAMING, относящиеся к среднему ценовому сегменту, предусматривают определенные компромиссы.

На какой же функционал, по мнению ASUS, заслуживает пользователь, который не готов переплачивать, но и не выбирает самый дешевый вариант?

Спецификация

Упаковка и комплектация

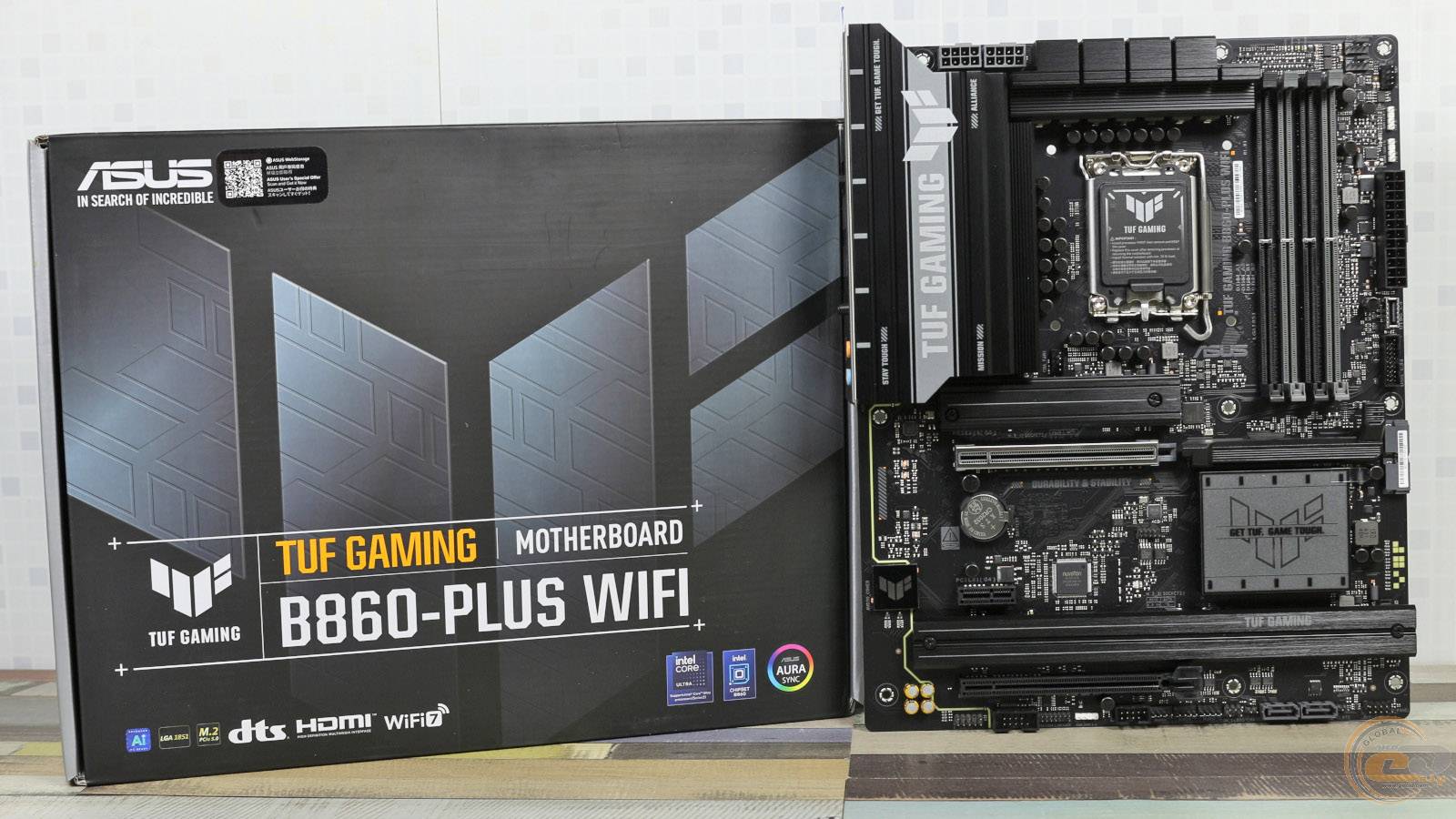

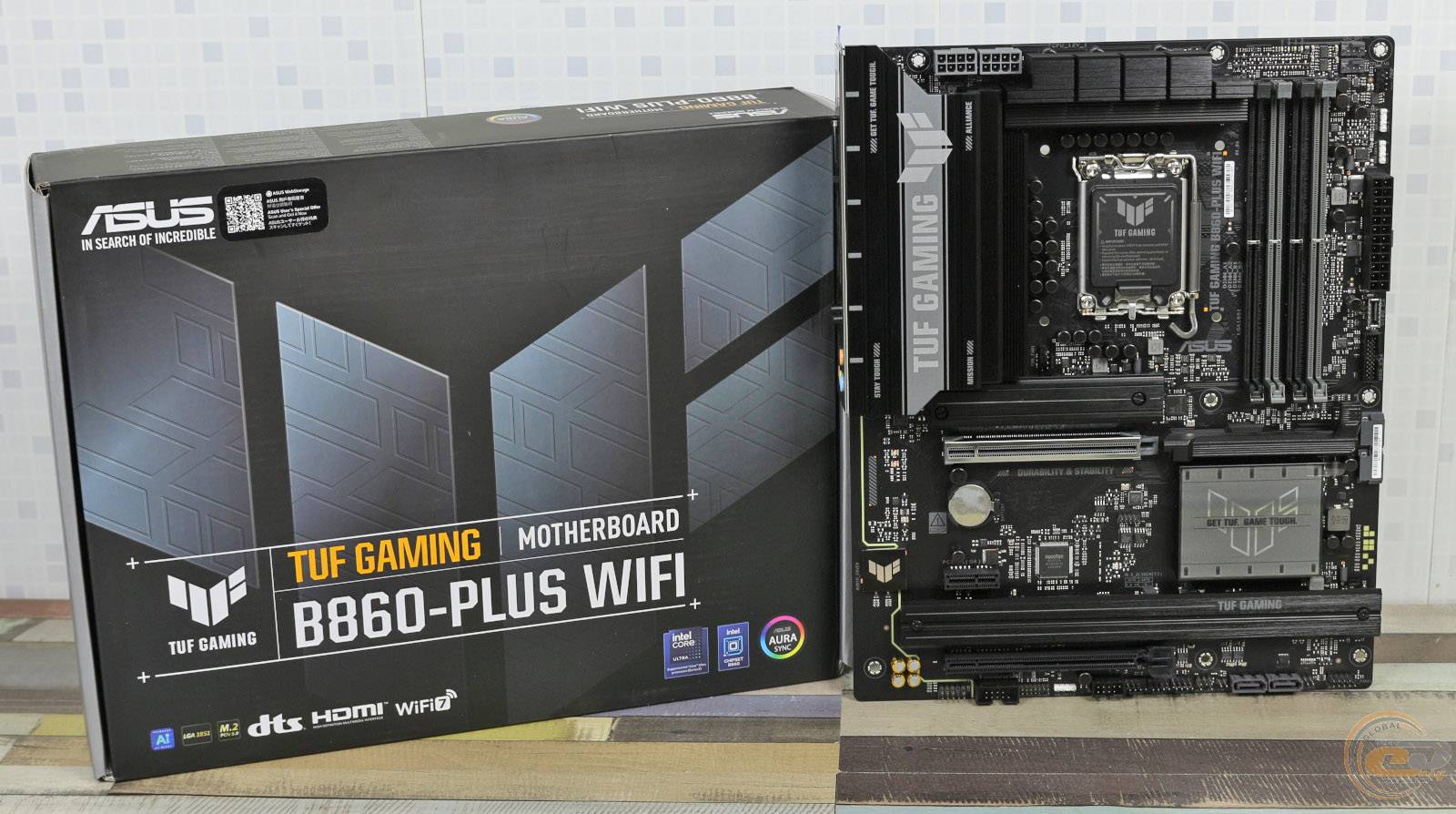

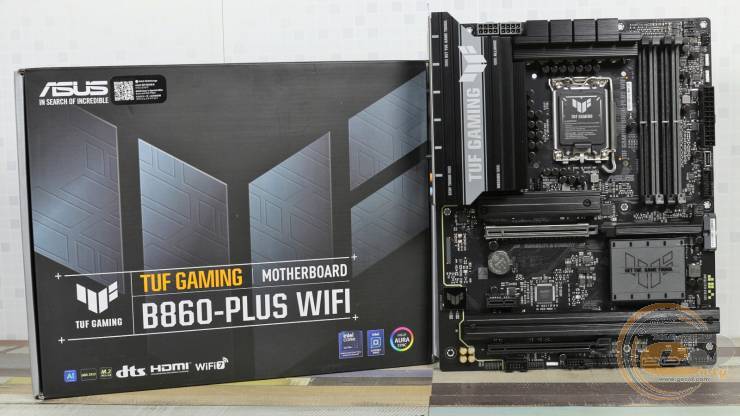

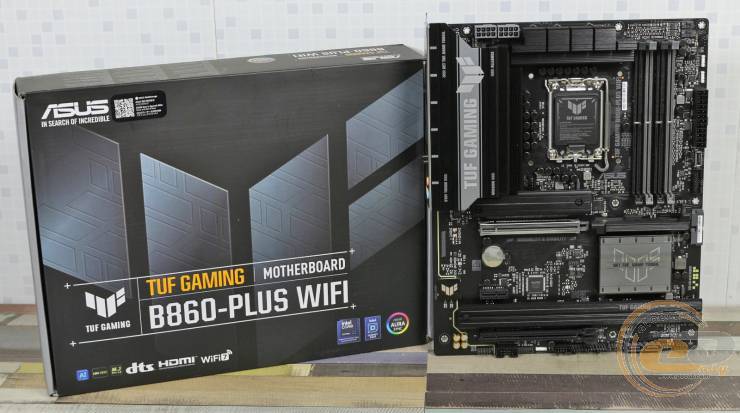

ASUS TUF GAMING B860-PLUS WIFI поставляется в картонной коробке с характерным для серии TUF черно-серым дизайном и перечнем всех преимуществ этой модели на обороте.

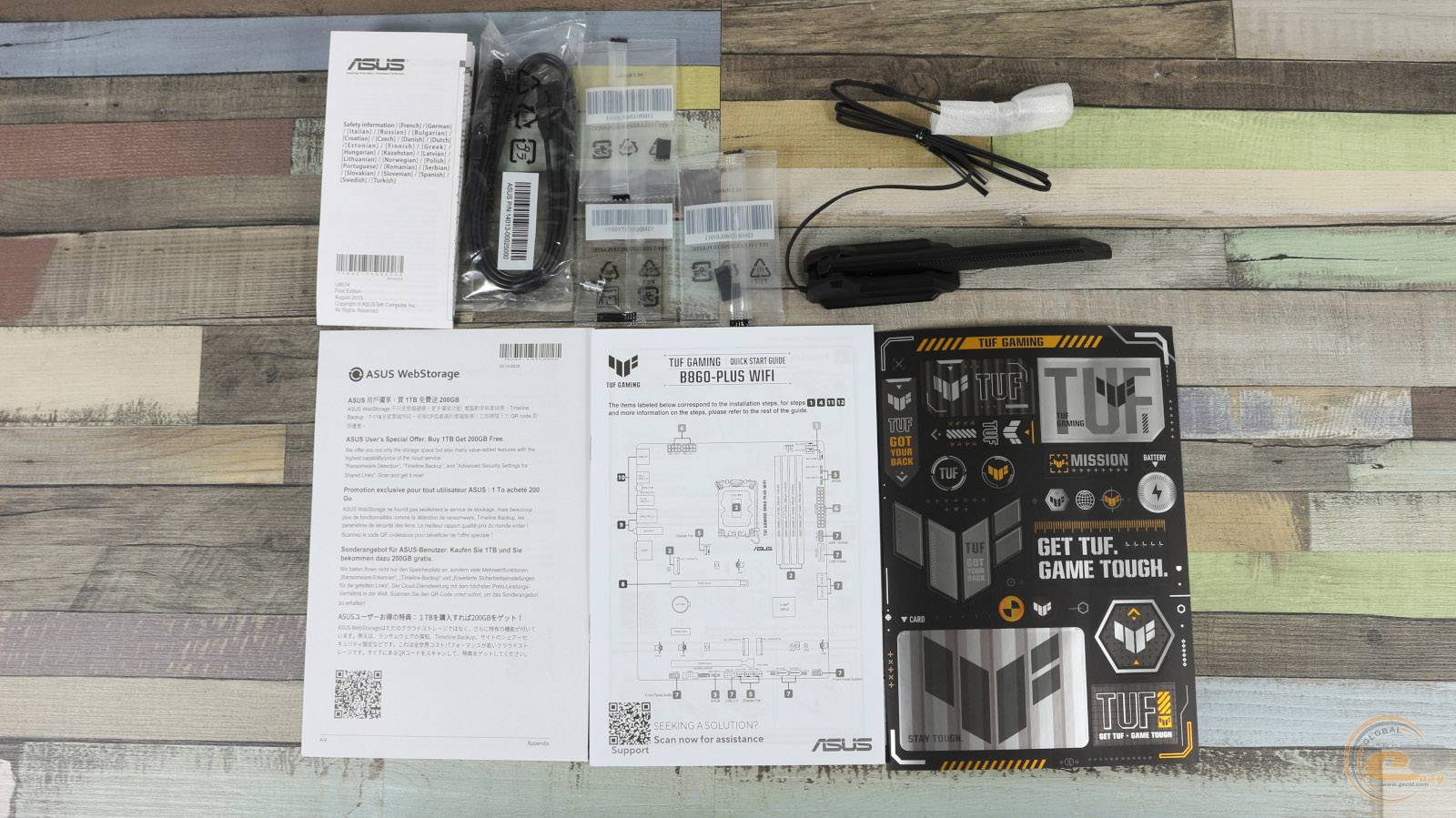

В комплекте поставки материнской платы присутствует:

• два SATA-кабеля (один из них – угловой);
• винт для крепления M.2-накопителя;
• две резиновые проставки для M.2-накопителей;
• комбинированная антенна для Wi-Fi-модуля с магнитным креплением;
• набор наклеек TUF GAMING;
• руководства пользователя;
• брошюра ASUS WebStorage.

Дизайн и особенности платы

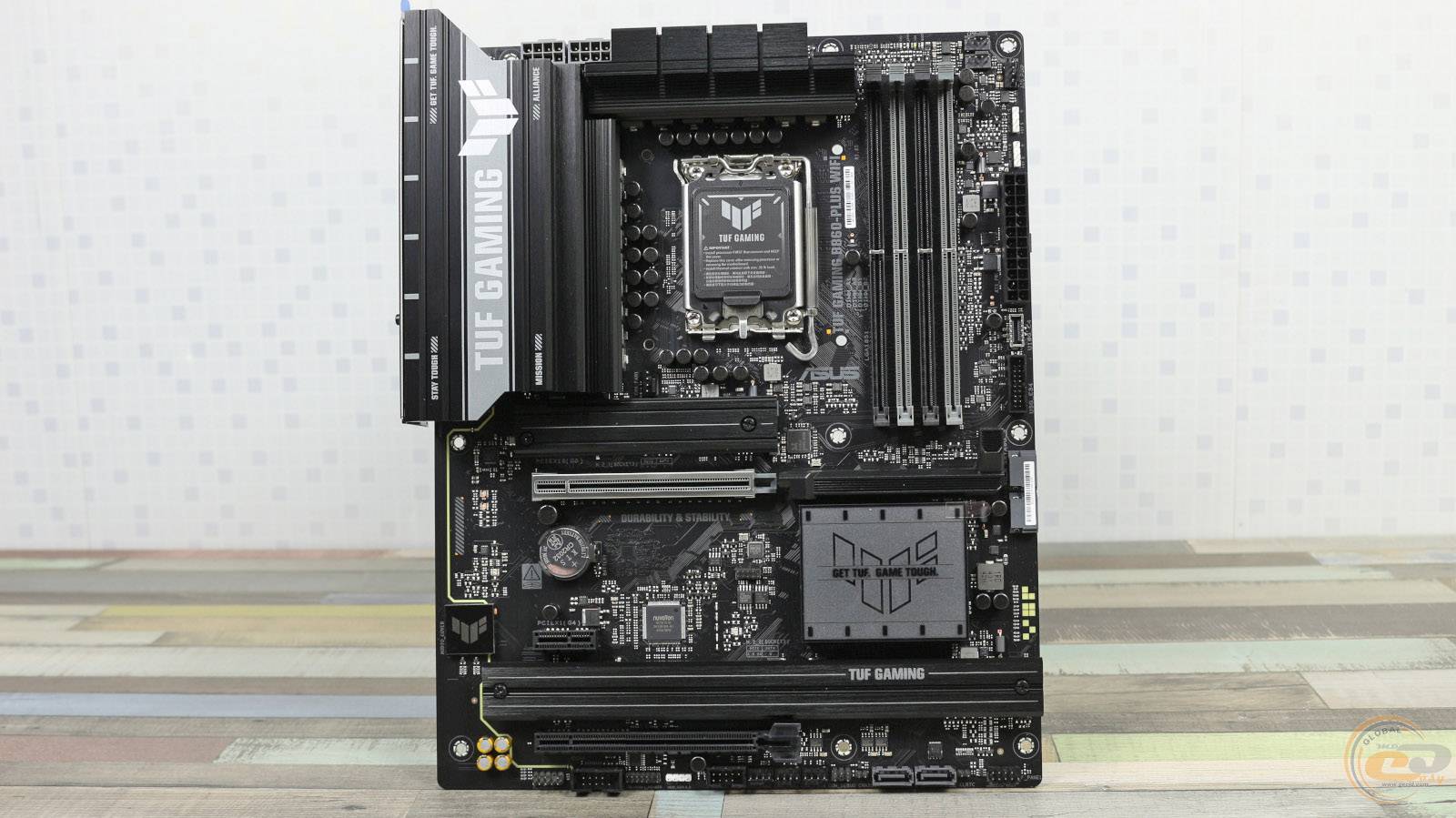

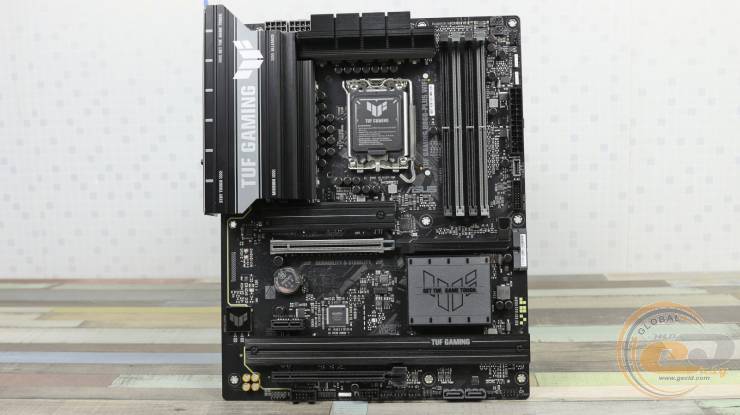

Шестислойная материнская плата ASUS TUF GAMING B860-PLUS WIFI выполнена в форм-факторе ATX и оформлена в черно-серых тонах. Она хоть и продолжает общую концепцию плат серии TUF, но фирменных желтых вкраплений здесь почти нет. Сразу видим хороший момент: разъемы M.2 без радиаторов на плате отсутствуют.

Диоды RGB-подсветки, получившей название Aura Edge, расположены ближе к нижней части правого края платы. В программном обеспечении ASUS AURA можно выбрать желаемый цвет подсветки и один из семи световых эффектов, а также провести синхронизацию с другими компонентами системы. Для создания отдельной иллюминации с помощью светодиодных лент доступны три разъема Addressable Gen 2.

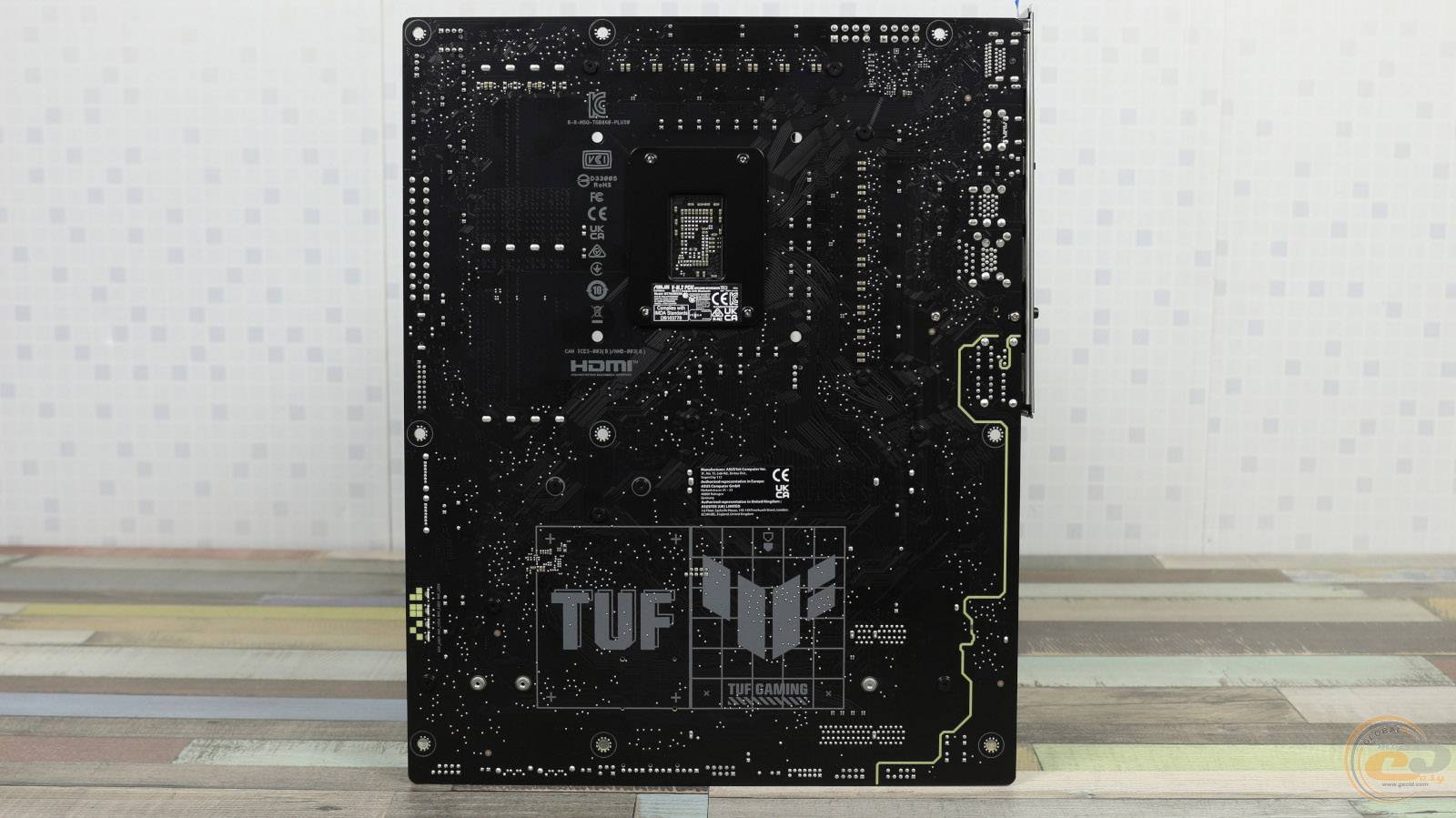

Обратная сторона платы, кроме небольшого стилизированного названия серии и логотипа, разместила стандартную опорную пластину процессорного разъема и винты крепления радиаторов.

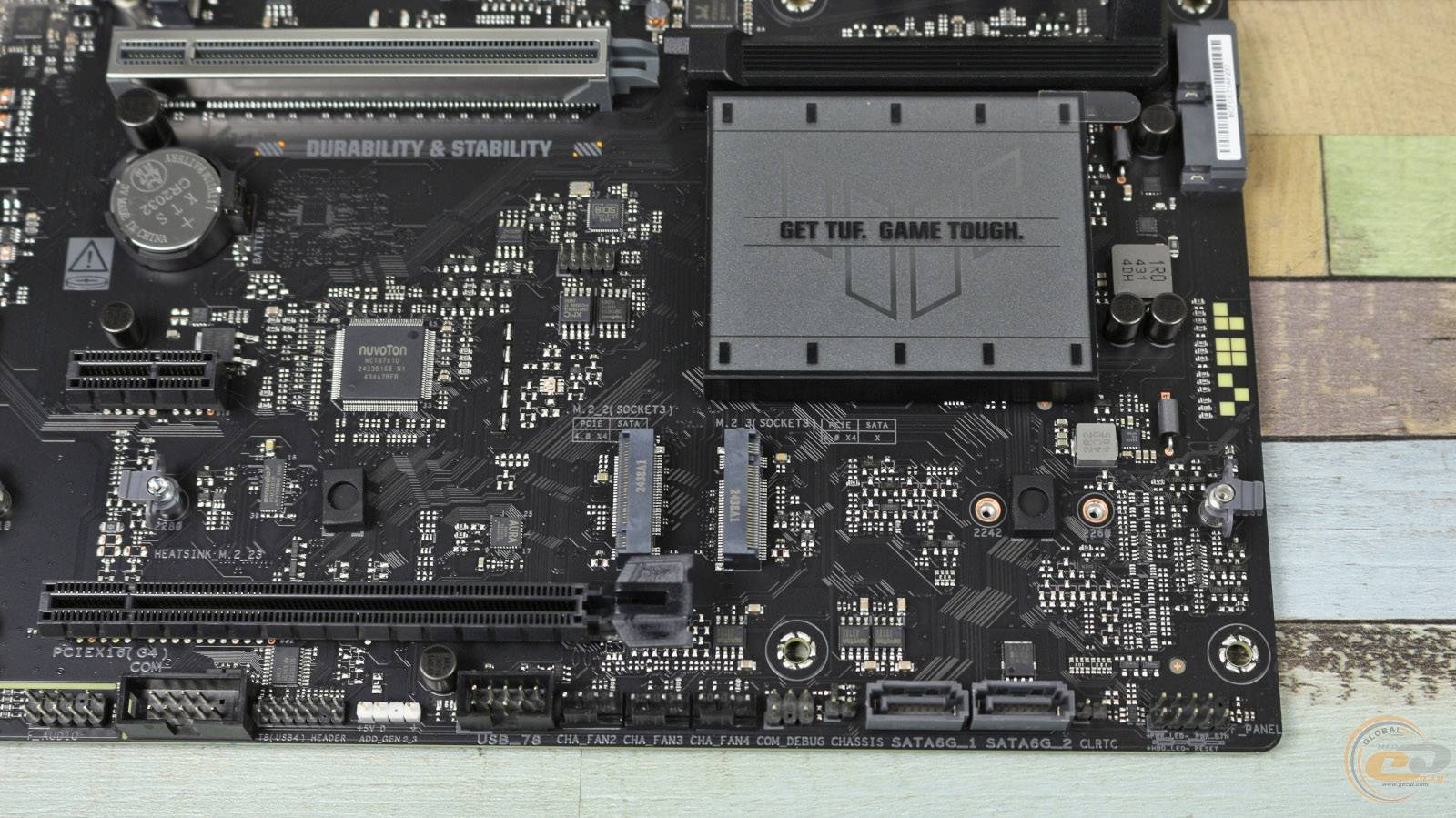

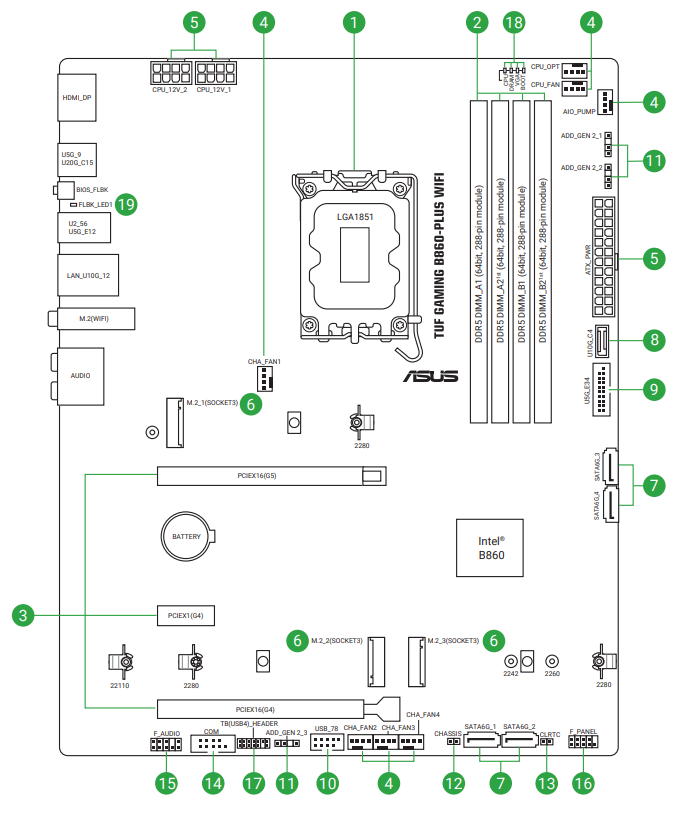

На нижней части фронтальной панели ASUS TUF GAMING B860-PLUS WIFI находятся: колодки подключения аудиоразъемов передней панели и COM-порта, разъем Thunderbolt (USB4), колодка для ARGB светодиодной ленты, разъемы контроллера настройки, датчика открытия корпуса и индикации передней панели. Здесь же расположена колодка для активации портов USB 2.0 и два вертикальных порта SATA III.

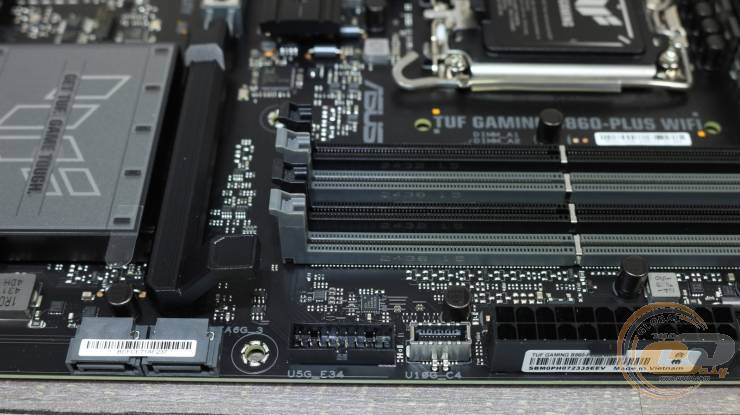

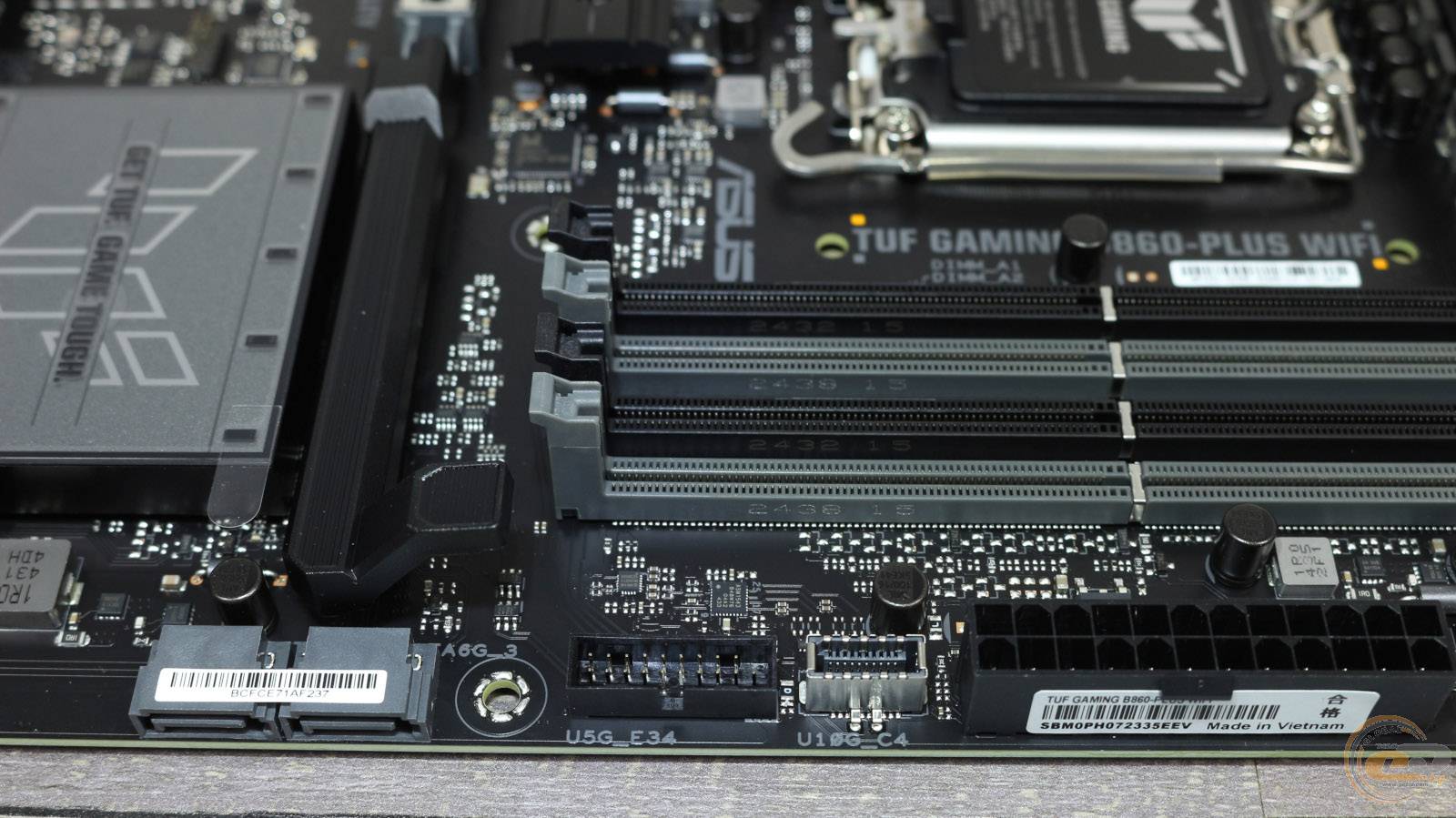

Ближе к верхнему углу материнской платы расположены два разъема для ARGB светодиодной ленты и диагностические индикаторы. На правом крае ASUS TUF GAMING B860-PLUS WIFI нас встречает по одному разъему для подключения портов USB 3.2 Gen 2 Type-C и USB 3.2 Gen 1.

Рядом с ними распаяны два горизонтальных порта SATA III.

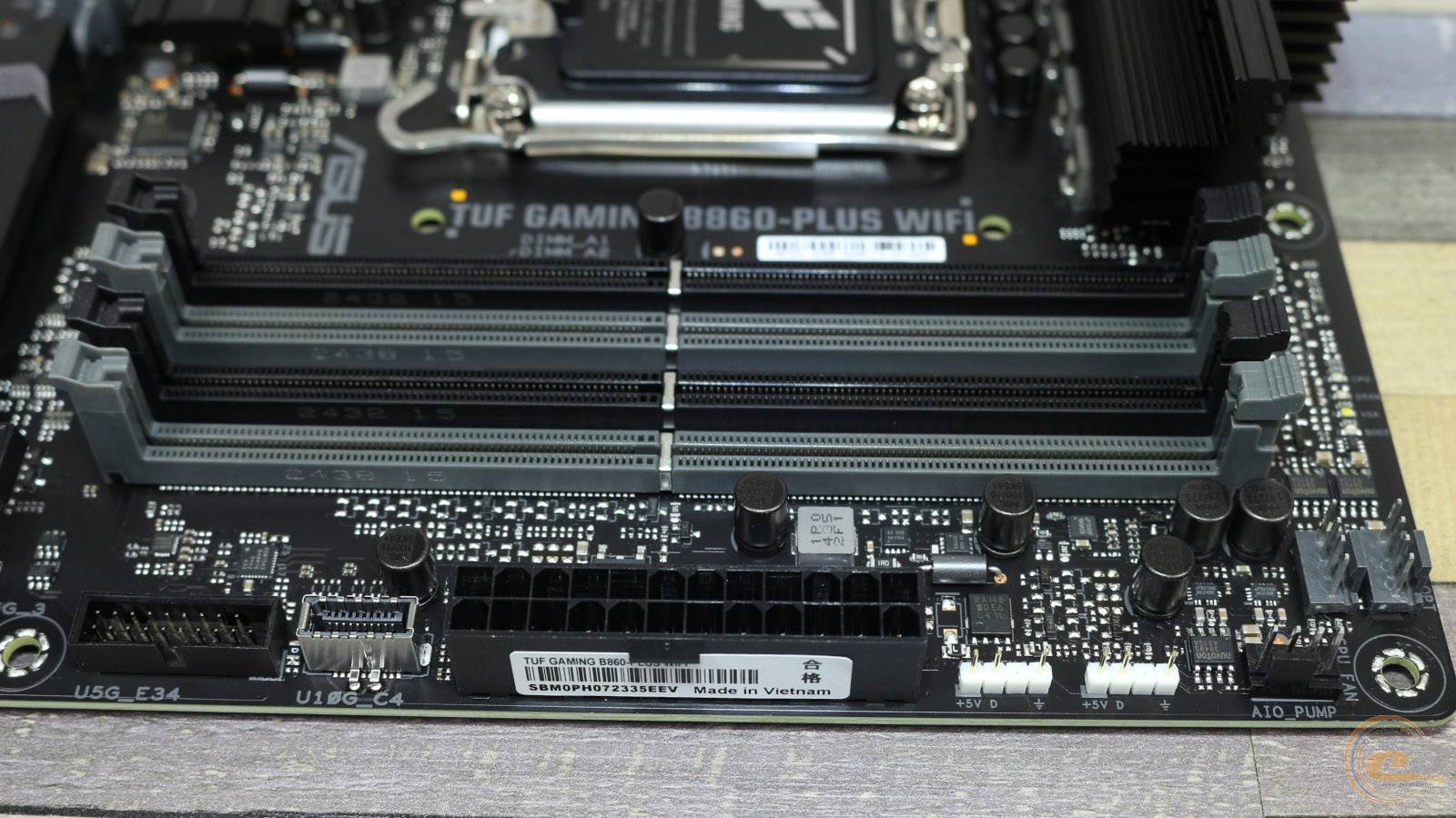

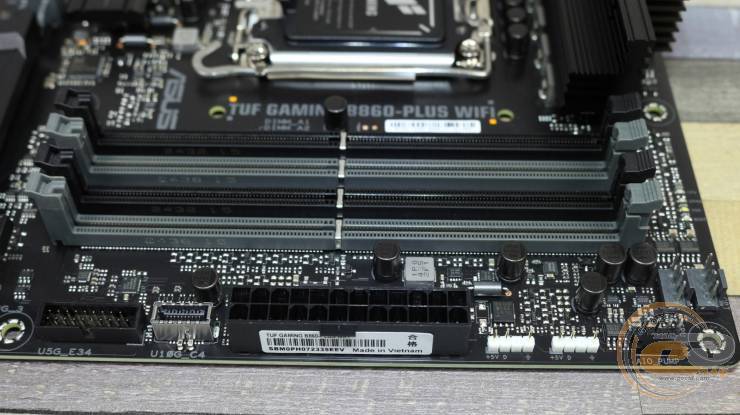

DIMM-слотов для установки модулей оперативной памяти стандарта DDR5 здесь четыре. Для упрощения монтажа фиксаторы находятся только с одной стороны. Поддерживаются модули с частотой до 8666 МГц, а максимальный общий объем может достигать 256 ГБ.

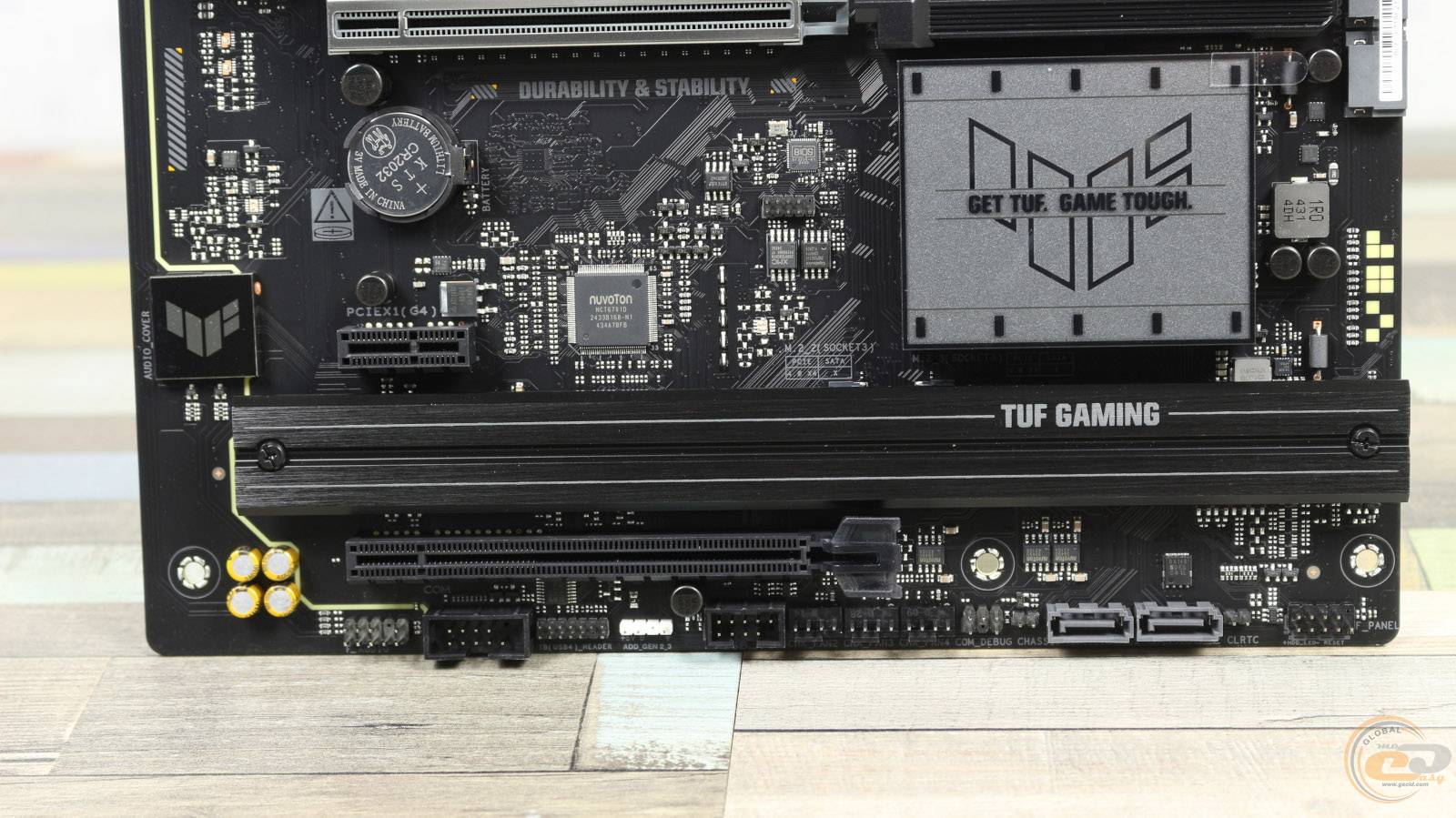

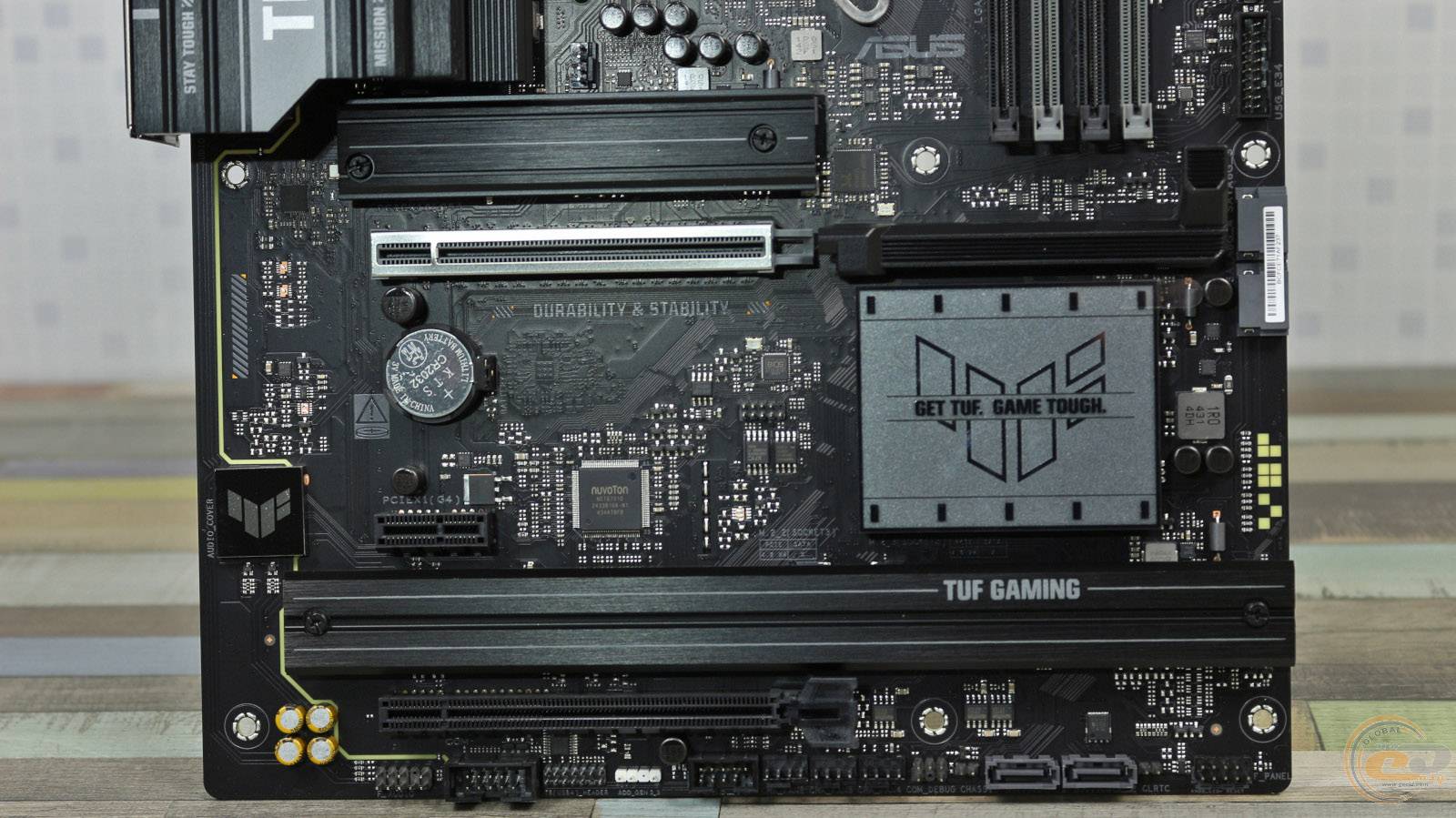

Расширить функционал ASUS TUF GAMING B860-PLUS WIFI помогут три слота:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x1;
3. PCI Express 4.0 x16 (x4).

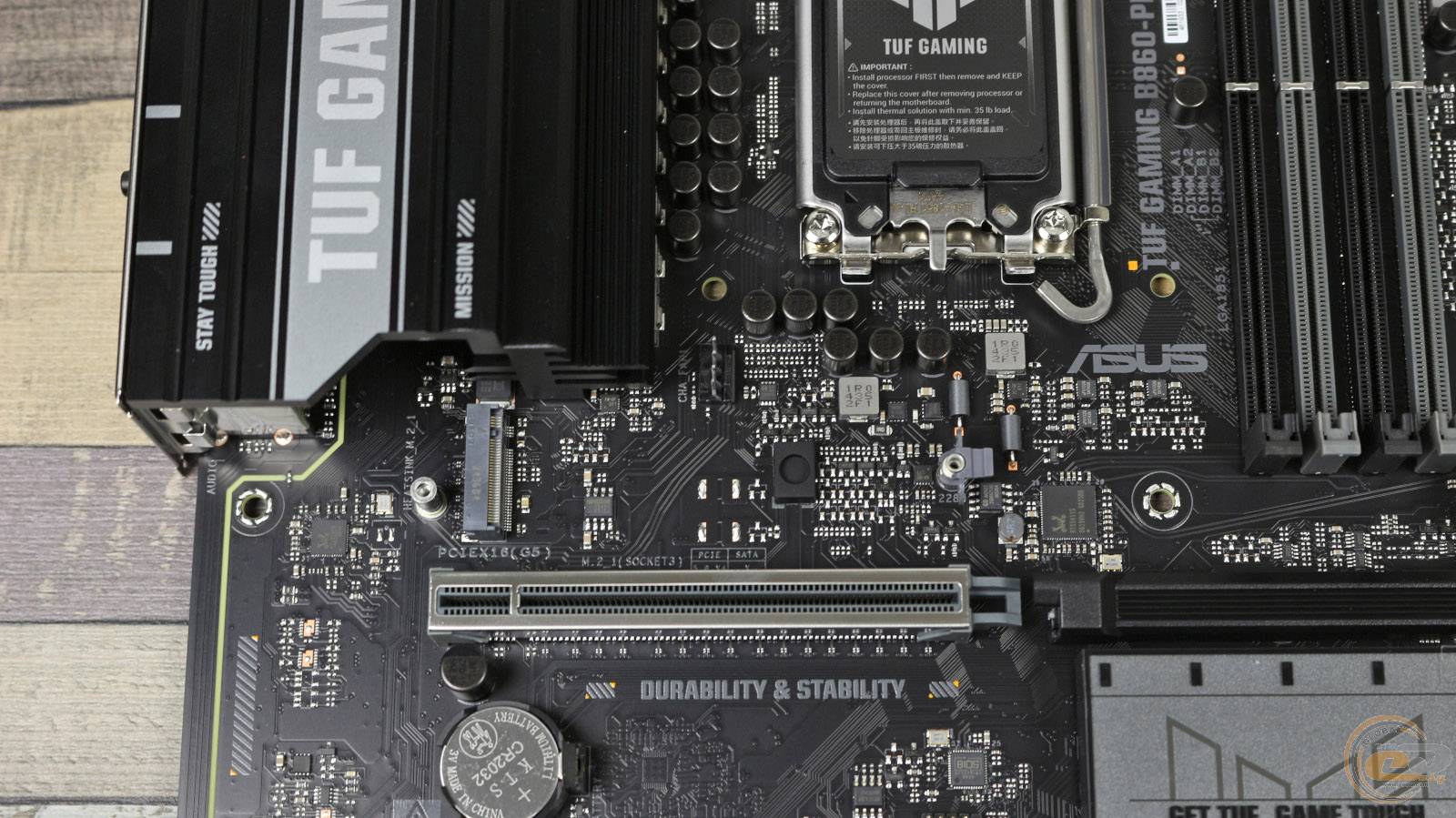

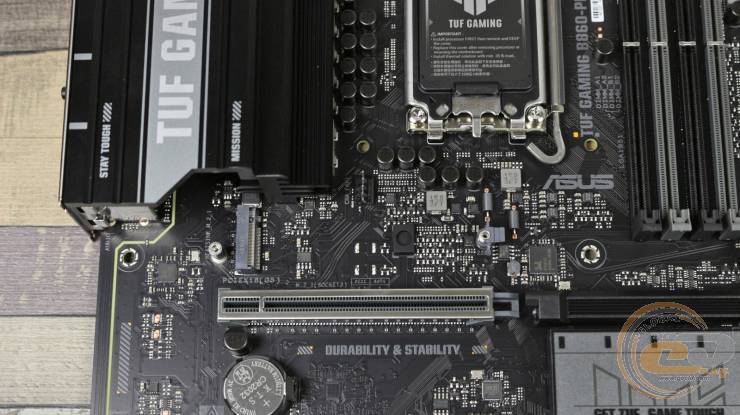

Только верхний слот усилен металлическим кожухом SafeSlot, обеспечивающим усиленную фиксацию видеокарты. Он получил 16 линий PCIe 5.0. Для облегчения извлечения видеокарты предусмотренна длинная ножка фиксатора Q-Release. Двух других слотов должно хватить для подключения дополнительных карт расширения.

Поскольку батарейка CMOS находится под слотом PCI Express 5.0 x16 – после установки типичной габаритной видеокарты доступа к ней, вероятнее всего, не будет.

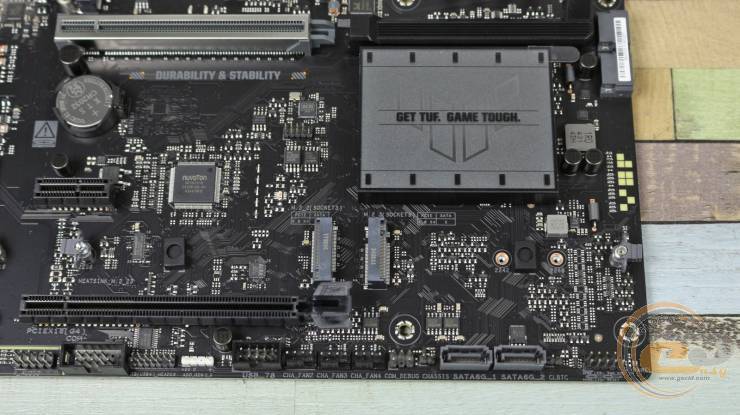

Материнская плата ASUS TUF GAMING B860-PLUS WIFI оснащена тремя слотами для M.2-накопителей. Верхний поддерживает PCIe 5.0 x4, а другие работают в PCIe 4.0 x4. Для безвинтового монтажа накопителей формата 2280 и 22110 имеются удобные фиксаторы Q-Latch.

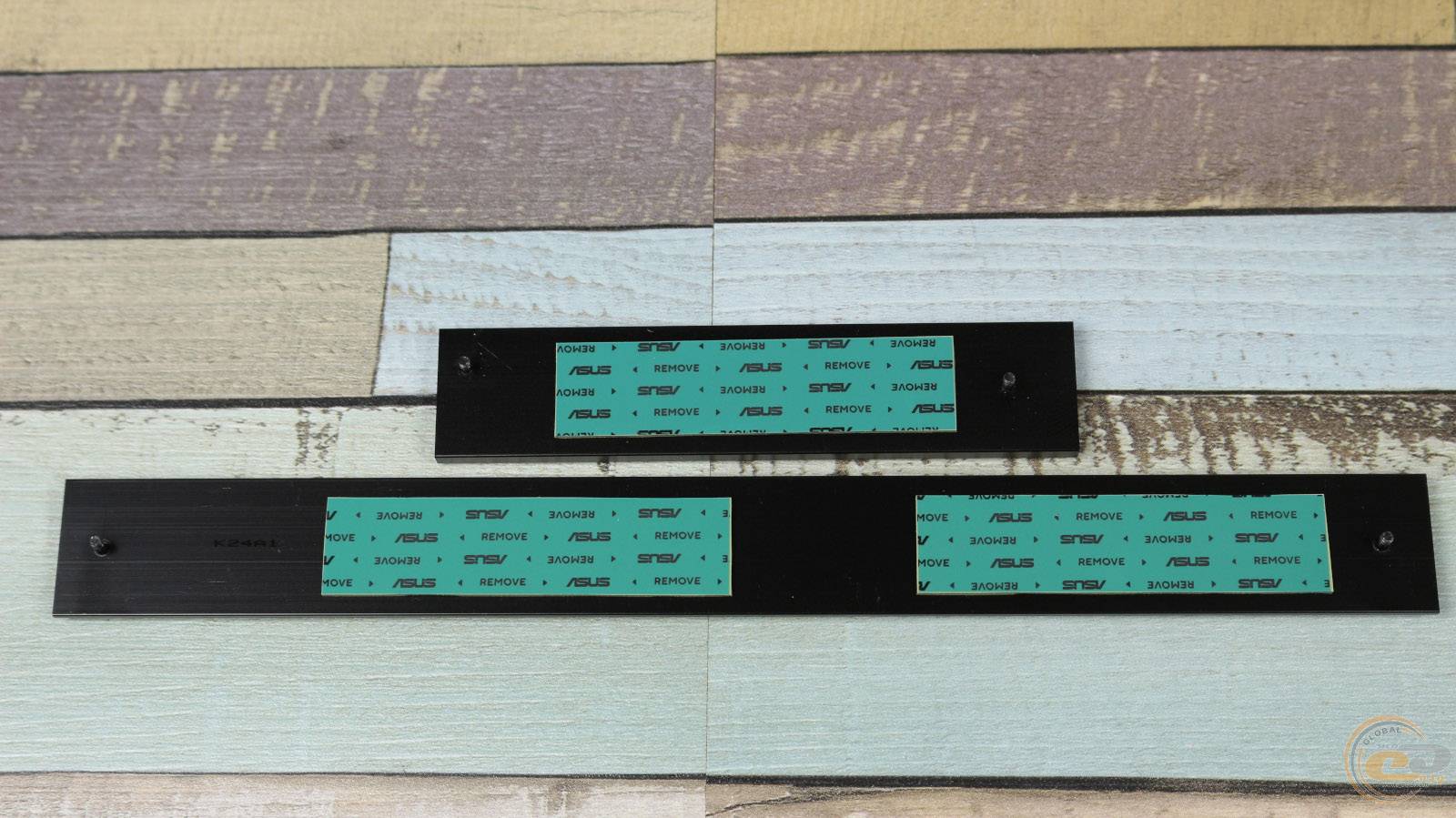

Охлаждать всех будут два отдельных радиатора (один из которых значительно удлинен и будет задействован сразу для двух накопителей), которые фиксируются на плате винтами. На обороте радиаторов разместились термопрокладки форм-фактора 2280.

Не забывайте и о возможности расширения дисковой подсистемы за счет четырех вышеупомянутых разъемов SATA 6 Гбит/с.

В материнской плате ASUS TUF GAMING B860-PLUS WIFI система охлаждения состоит из следующих элементов: массивного радиатора на чипсете, двух радиаторов на M.2-накопителях и пары алюминиевых радиаторов на элементах подсистемы питания.

Тестирование 65-ваттного (TDP в режиме Turbo Boost достигает 121 Вт) 14-ядерного Intel Core Ultra 5 235 при температуре окружающей среды 20°С позволило получить следующие температурные показатели основных элементов этой платы:

• радиатор охлаждения чипсета – 42°C;
• верхний радиатор охлаждения элементов подсистемы питания – 38°C;
• боковой радиатор охлаждения элементов подсистемы питания – 38°C;
• дроссели сверху - 39 ° C;
• дроссели сбоку - 39°C.

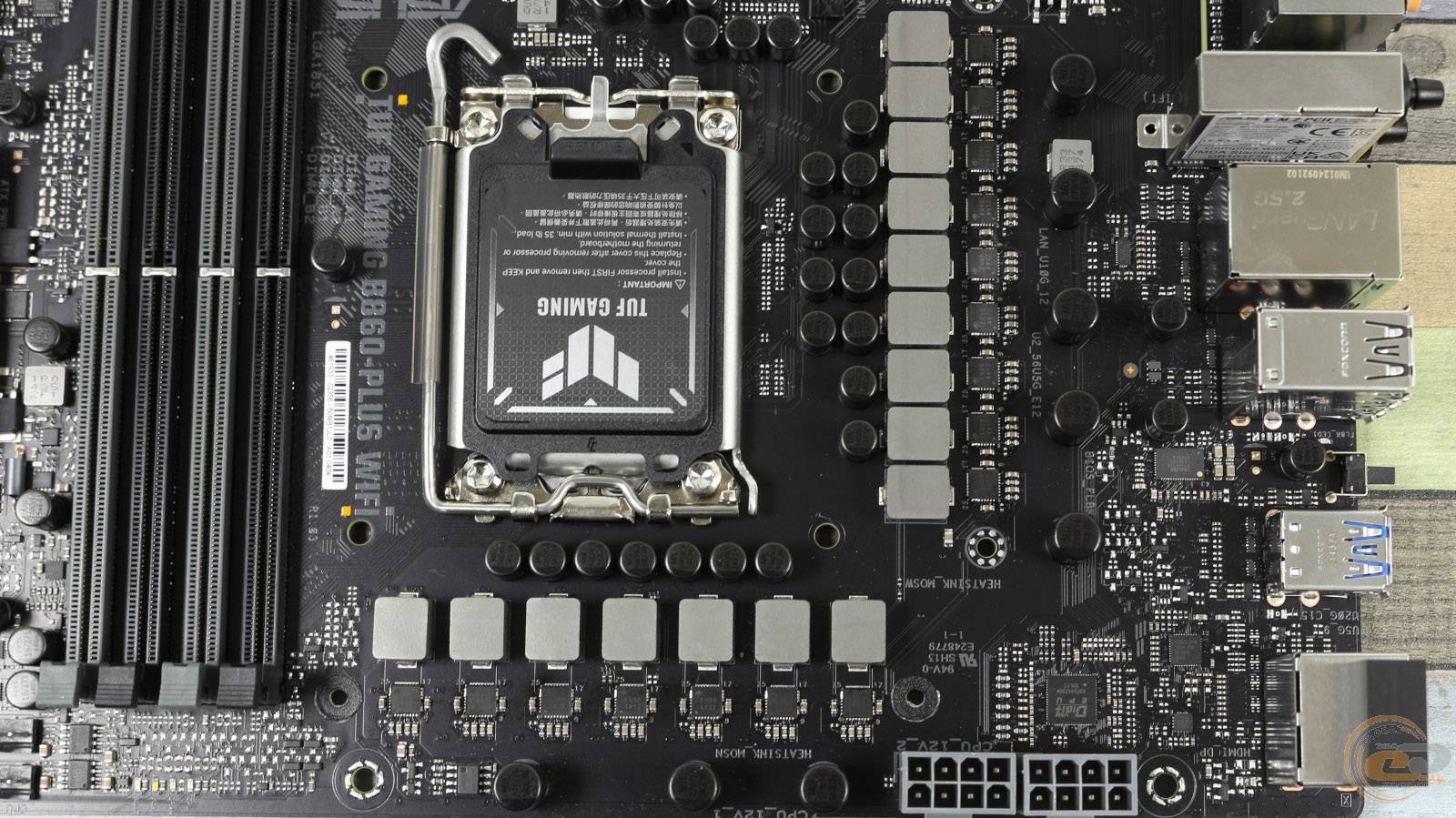

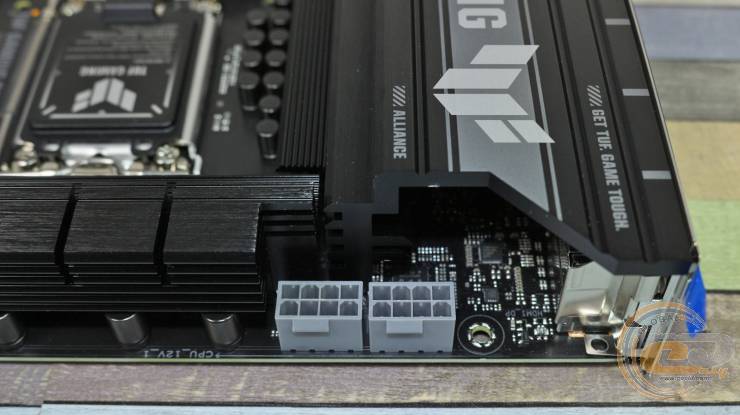

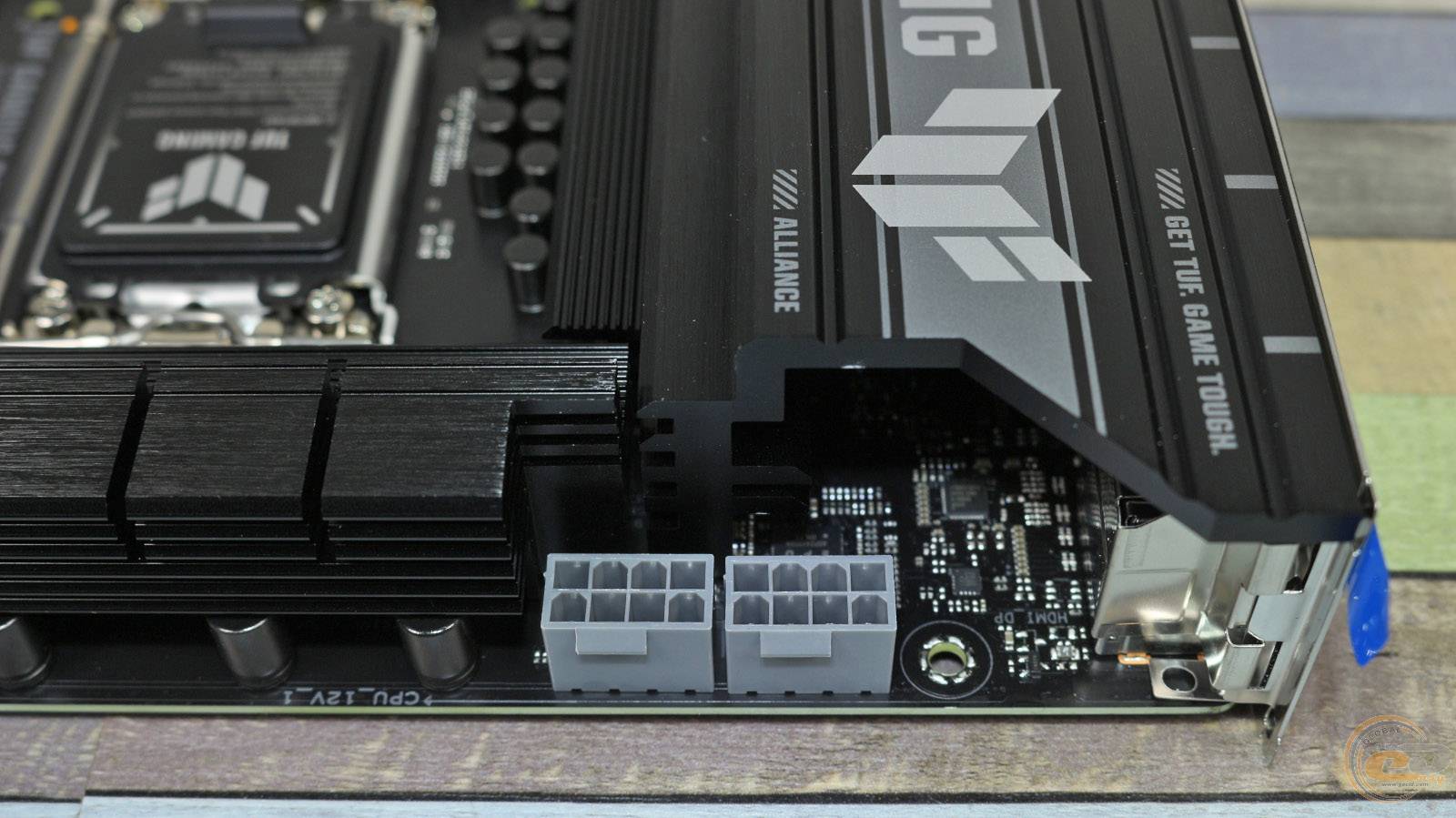

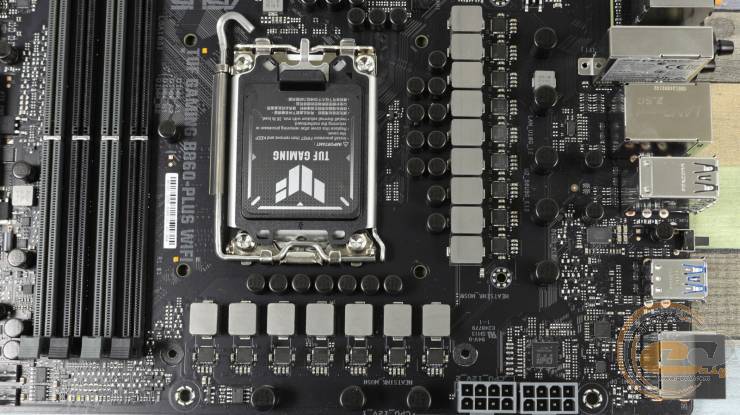

Два 8-контактных разъема ATX12V позволят пользователю не ограничивать в питании какую-либо модель Intel Core Ultra Processors (Series 2). ASUS TUF GAMING B860-PLUS WIFI получила 12(80 А) + 1(80 А) + 2(80 А) + 1(80 А)-фазную схему питания.

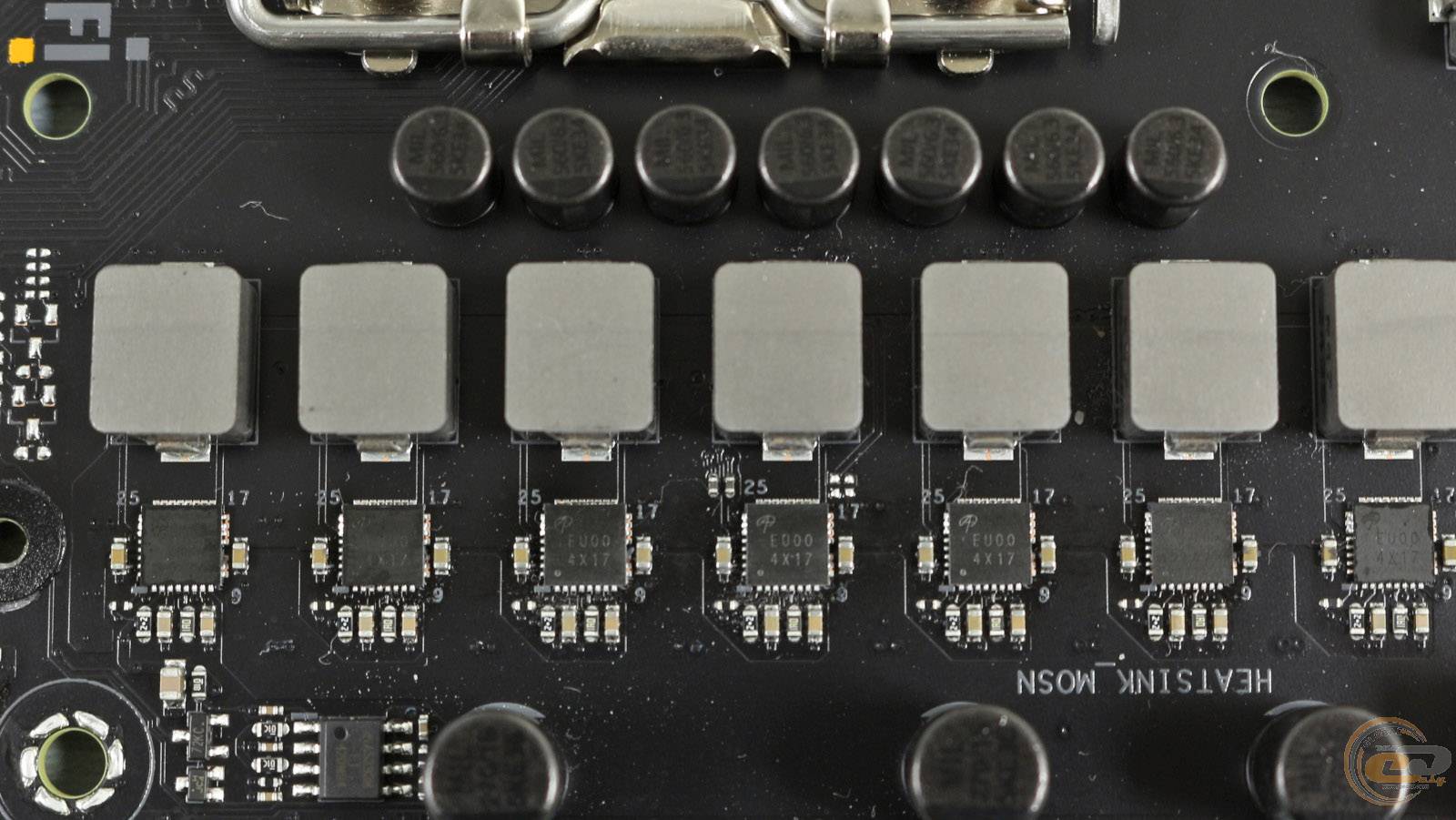

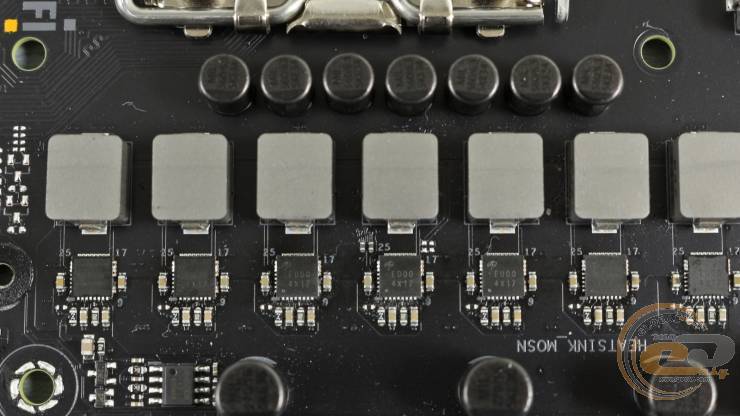

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, а также шестнадцати микросхем Alpha and Omega Semiconductor AOZ53071QI (80 А).

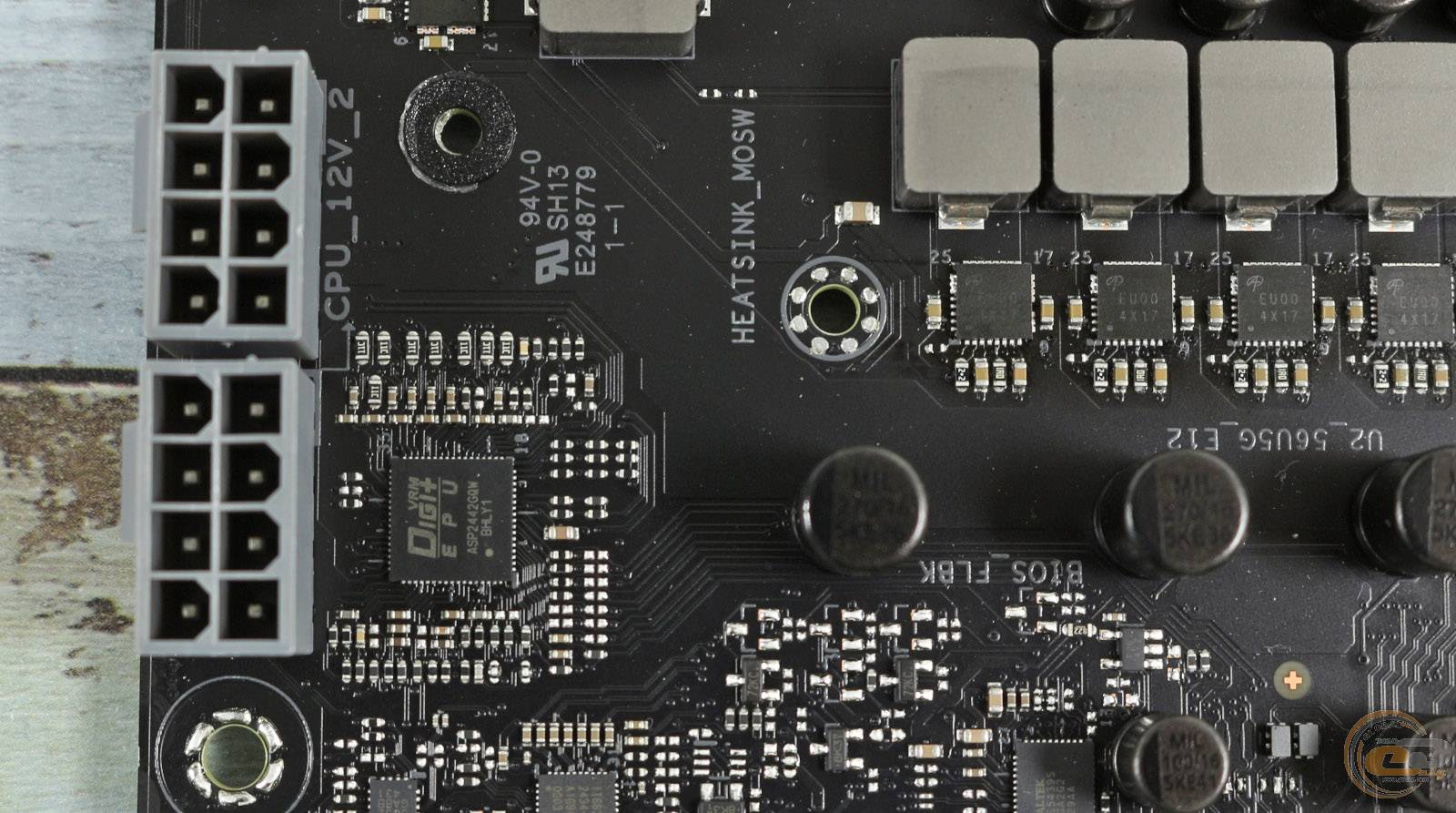

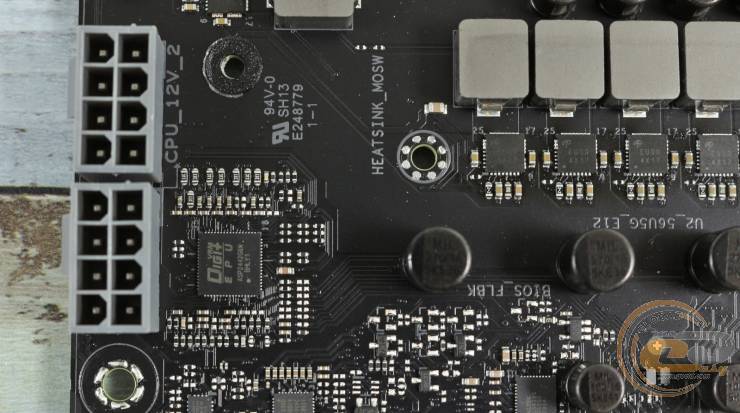

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2442GQW.

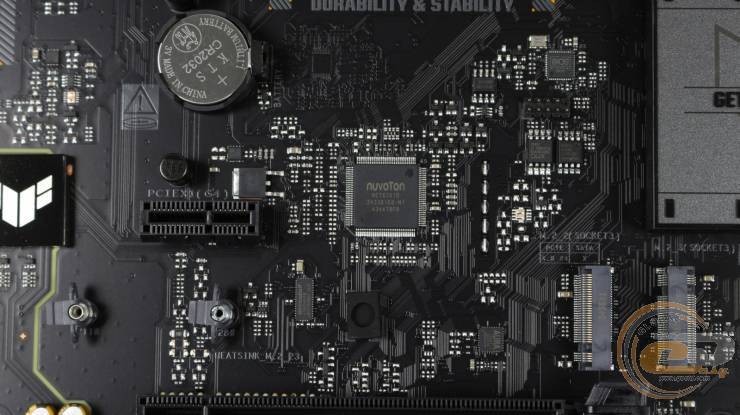

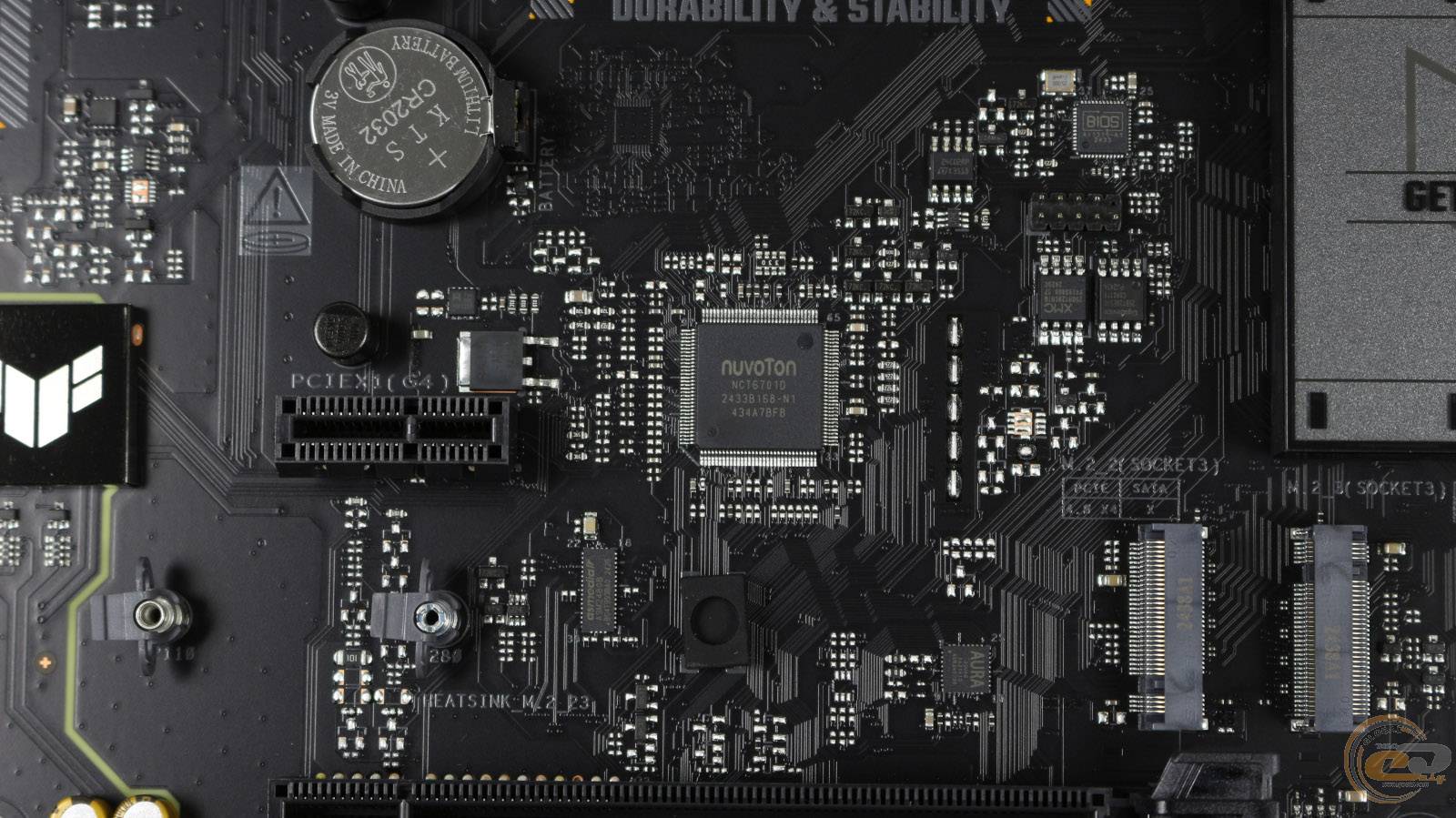

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D.

Поддержку сетевых соединений обеспечивает LAN-контроллер Realtek RTL8125D, способный передавать информацию со скоростью до 2,5 Гбит/с.

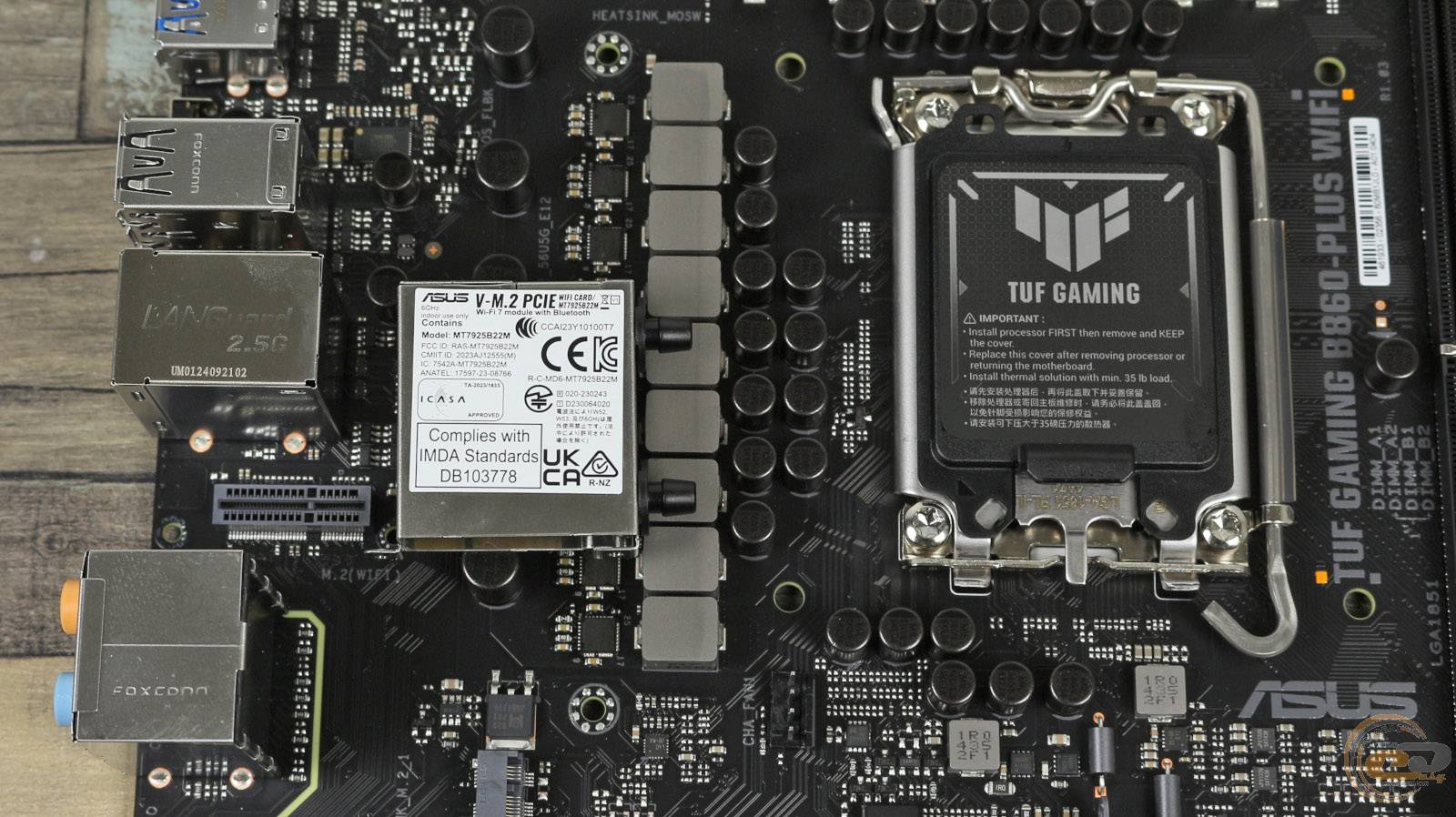

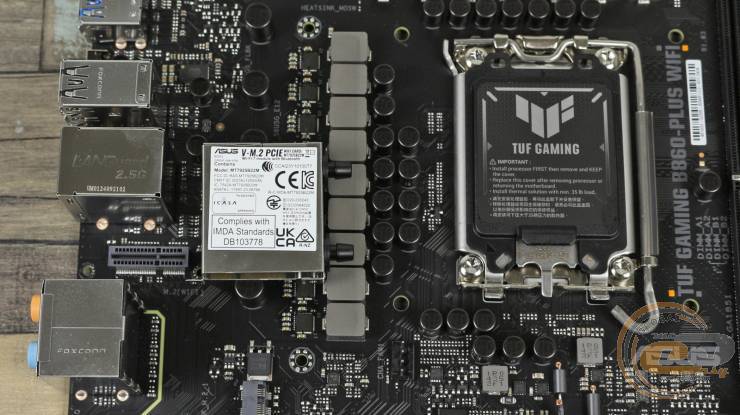

За работу Wi-Fi 7 и Bluetooth 5.4 отвечает MediaTek Wi-Fi 7 MT7925 (модель: MT7925B22M). Он работает в трех частотных диапазонах – 2.4, 5 и 6 ГГц. Эта модель может использовать только канал шириной до 160 МГц вместо 320 МГц, характерных именно для Wi-Fi 7. Максимальная пропускная способность при этом достаточно высока и достигает до 2,9 Гбит/с, что превышает возможности Wi-Fi 6E.

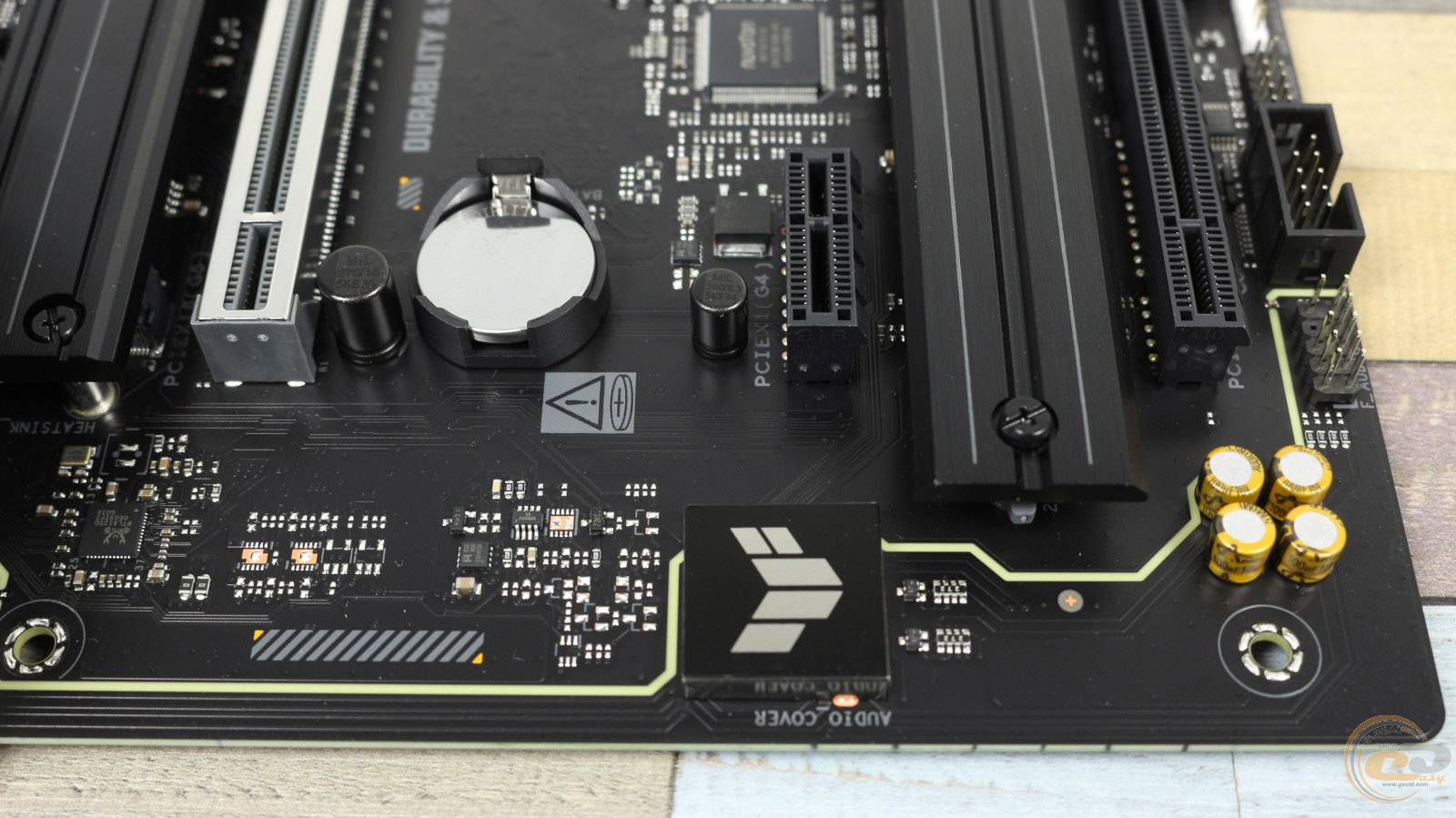

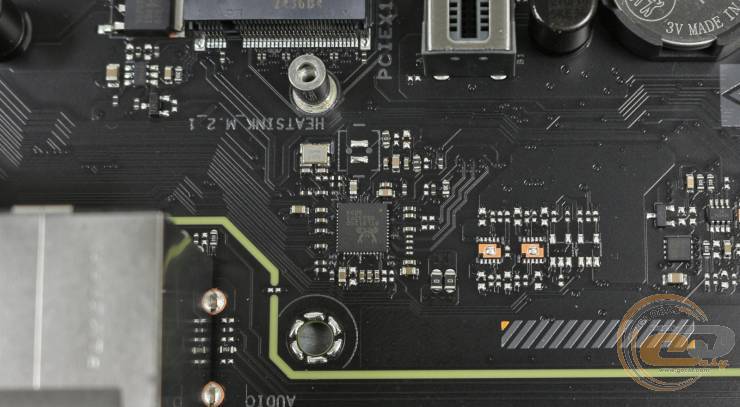

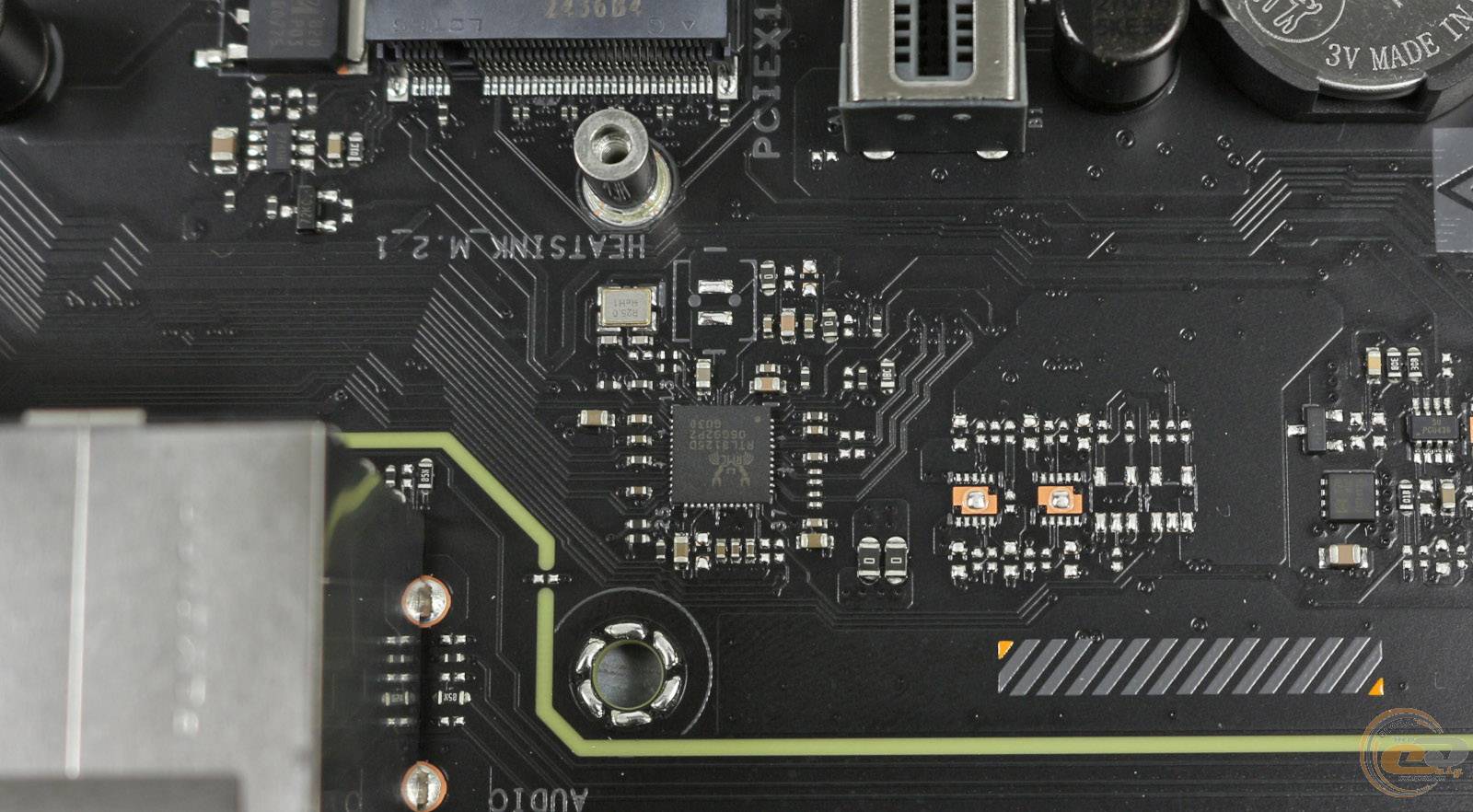

Зона аудио отделена от основной части текстолита и представлена 7,1-канальным HDA-кодеком Realtek ALC897 и высококачественными аудиоконденсаторами. Чтобы избежать помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.

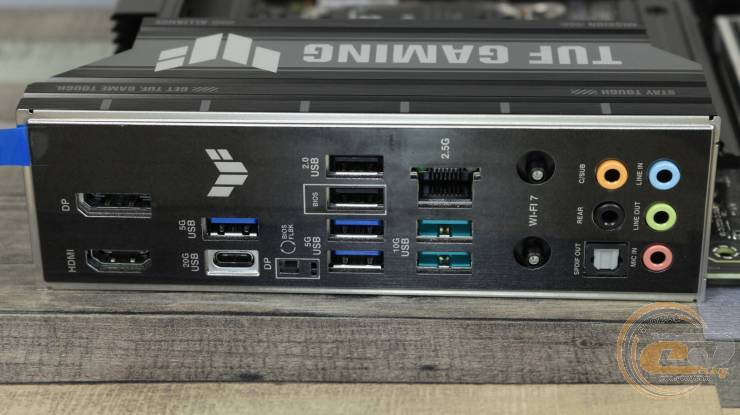

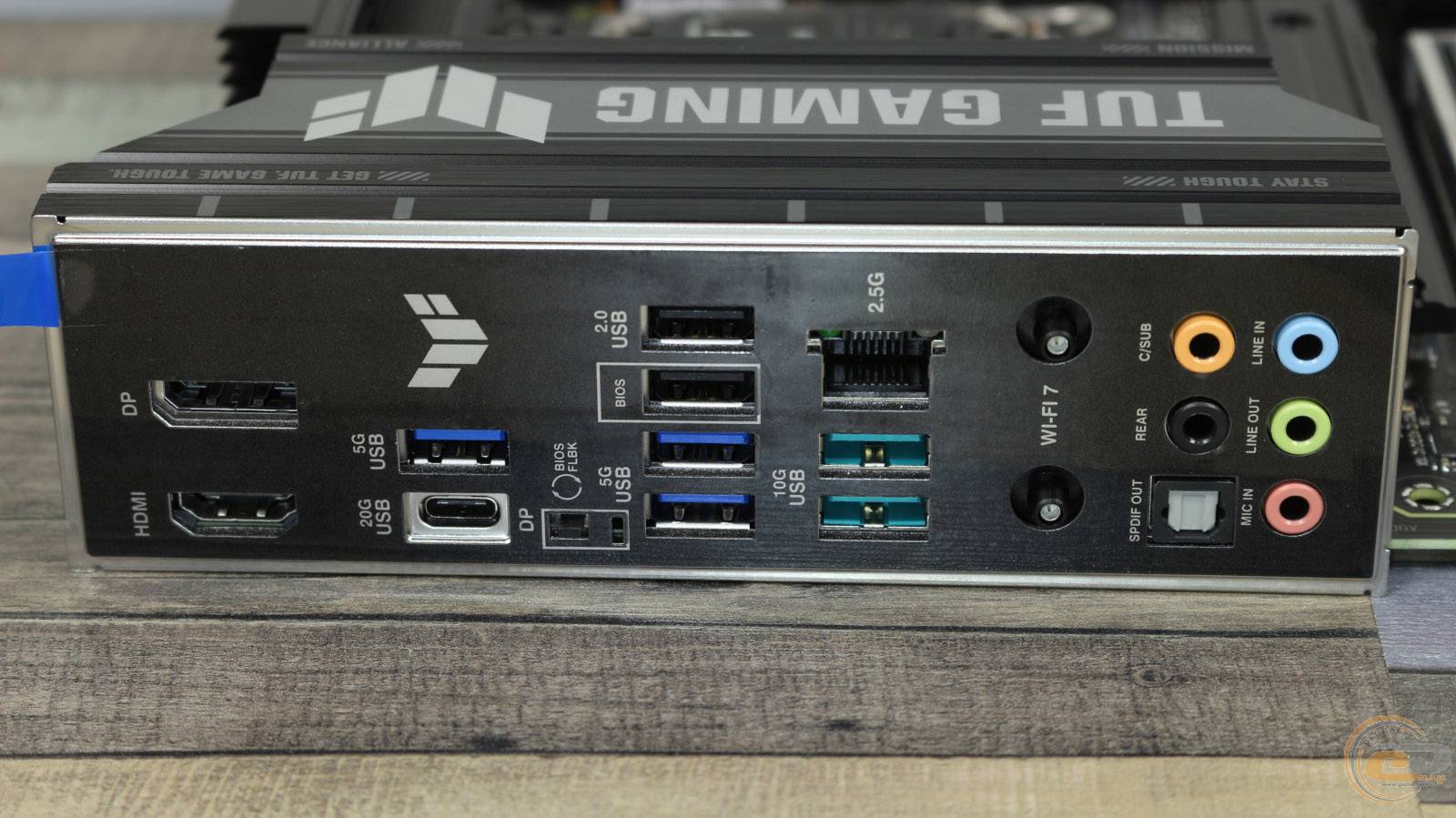

На интерфейсной панели ASUS TUF GAMING B860-PLUS WIFI пользователя встретит набор портов и кнопок:

• 1 x HDMI 2.1;
• 1 x DisplayPort 1.4;
• 1 x USB 3.2 Gen 2x2 (Type-C);
• 3 x USB 3.2 Gen 1 (Type-A);
• 1 x кнопка обновления BIOS;
• 2 x USB 2.0;
• 2 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45;
• 2 x коннекторы антенн WI-FI;
• 1 x Optical S/PDIF выход;
• 5 x аудиопорты.

Для реализации дополнительного активного охлаждения на материнской плате присутствует семь 4-контактных разъемов с поддержкой ШИМ-регулировки скорости. Два из них служат для системы охлаждения CPU, один предназначен для подключения водоблока СЖО, а четыре других будут полезны для питания корпусных вентиляторов.

UEFI BIOS

ASUS TUF GAMING B860-PLUS WIFI получил современный загрузчик на основе графического интерфейса UEFI. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, или привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

Пункт Q-Dashboard в правом нижнем углу схематически покажет все подключенные к материнской плате устройства.

По-прежнему мониторить систему, управлять подсветкой и производить настройки можно непосредственно с ОС с помощью программы Armoury Crate.

Частоты процессора и памяти и возможности разгона

Минимальная частота тестового процессора Intel Core Ultra 5235 в простое составляла 400 МГц.

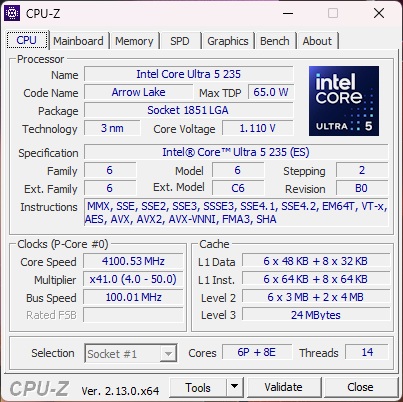

Во время стресс-теста CPU-Z Stress Test частота шести высокопроизводительных ядер росла до 4,1 ГГц при напряжении 1,110 В.

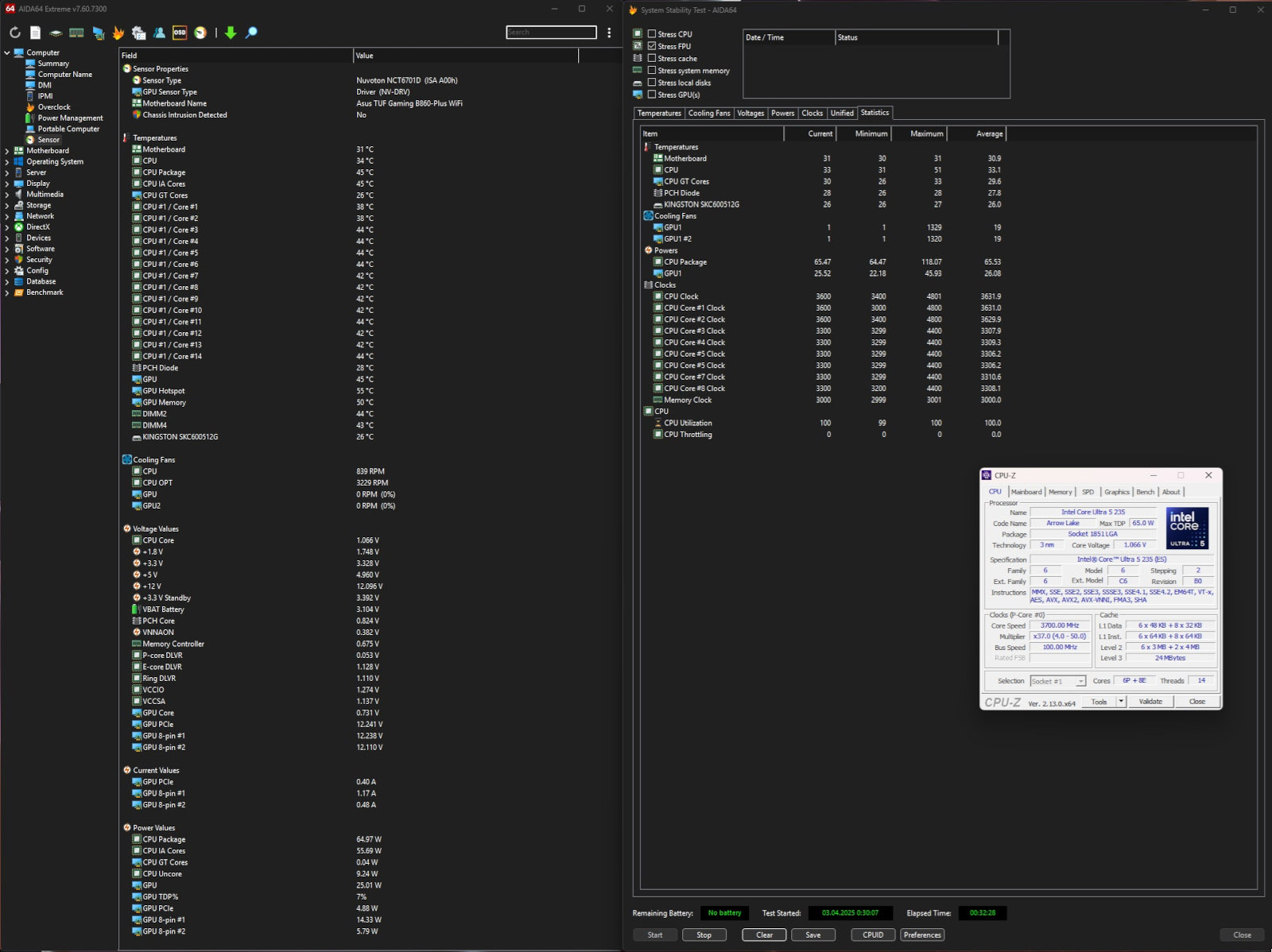

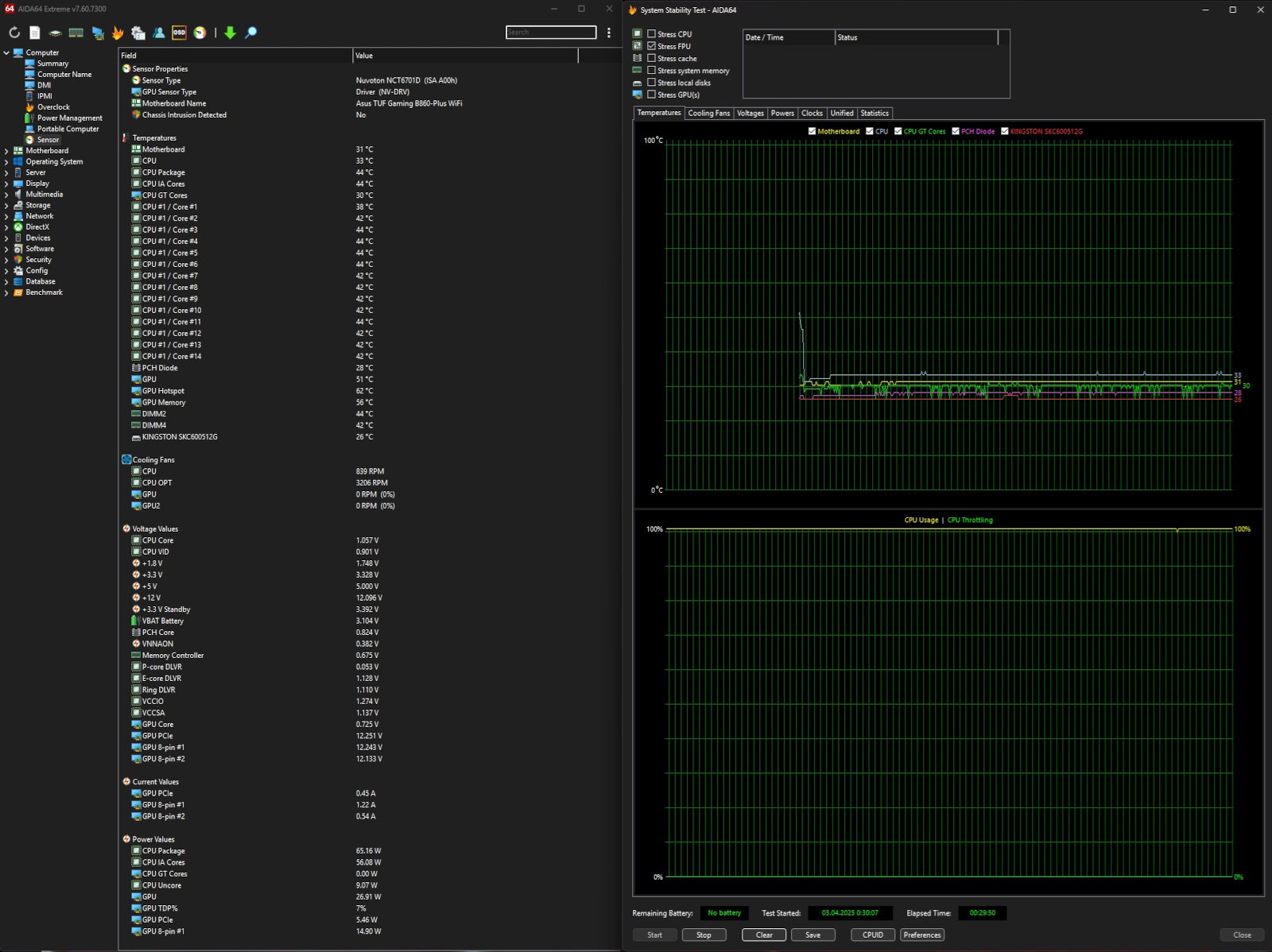

В более требовательном тесте Stress FPU в ПО AIDA64 при напряжении 1,066 В частота высокопроизводительных ядер составляла 3,7 ГГц, а энергоэффективных – 3,3 ГГц. Температура процессора в таком сценарии тестирования не превышала 51°C, а значит, и до его троттлинга еще очень далеко.

Поскольку чипсет Intel B860 лишен возможности разгона процессора, мы решили немного увеличить его быстродействие за счет имеющегося в BIOS функционала.

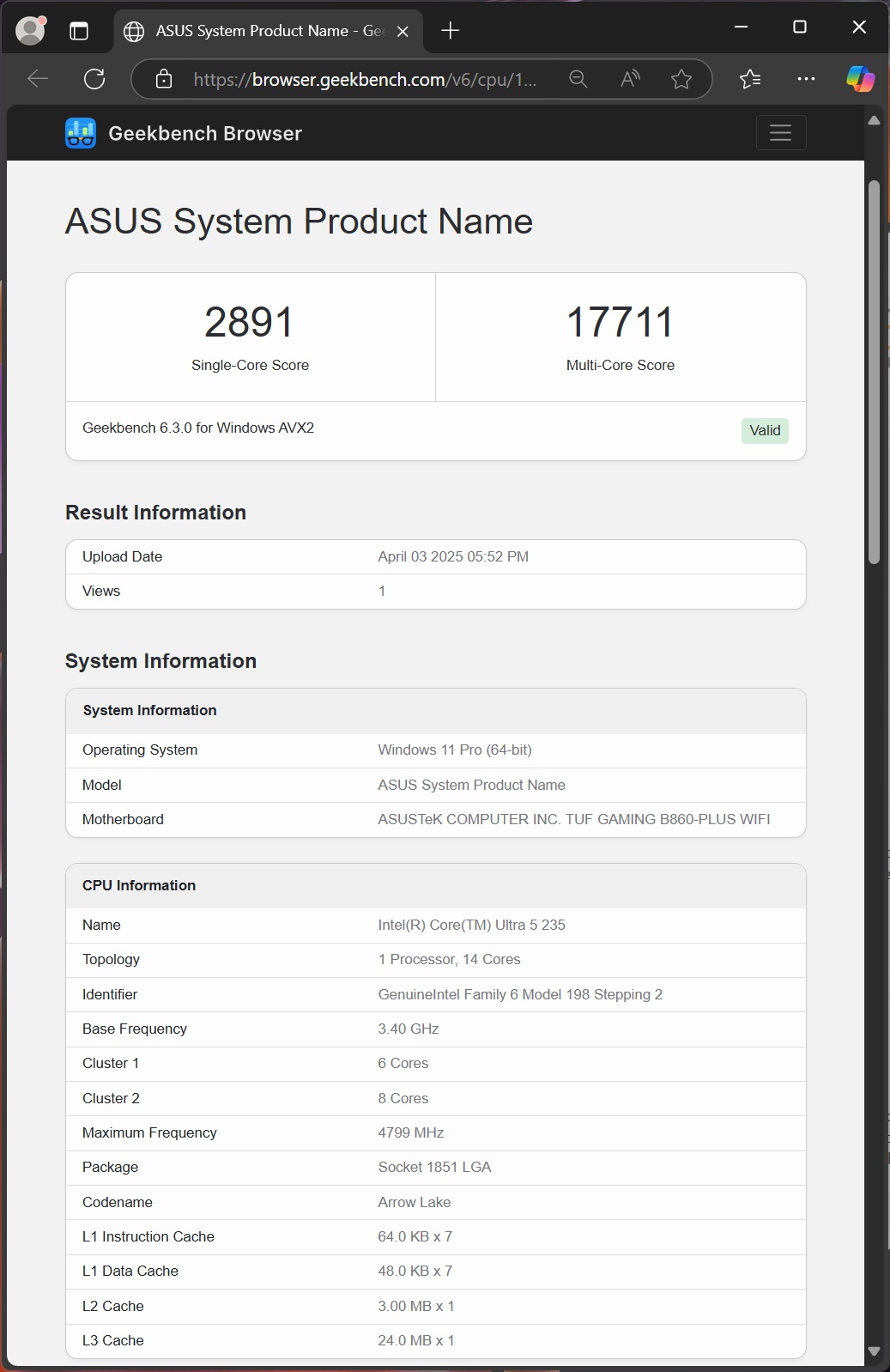

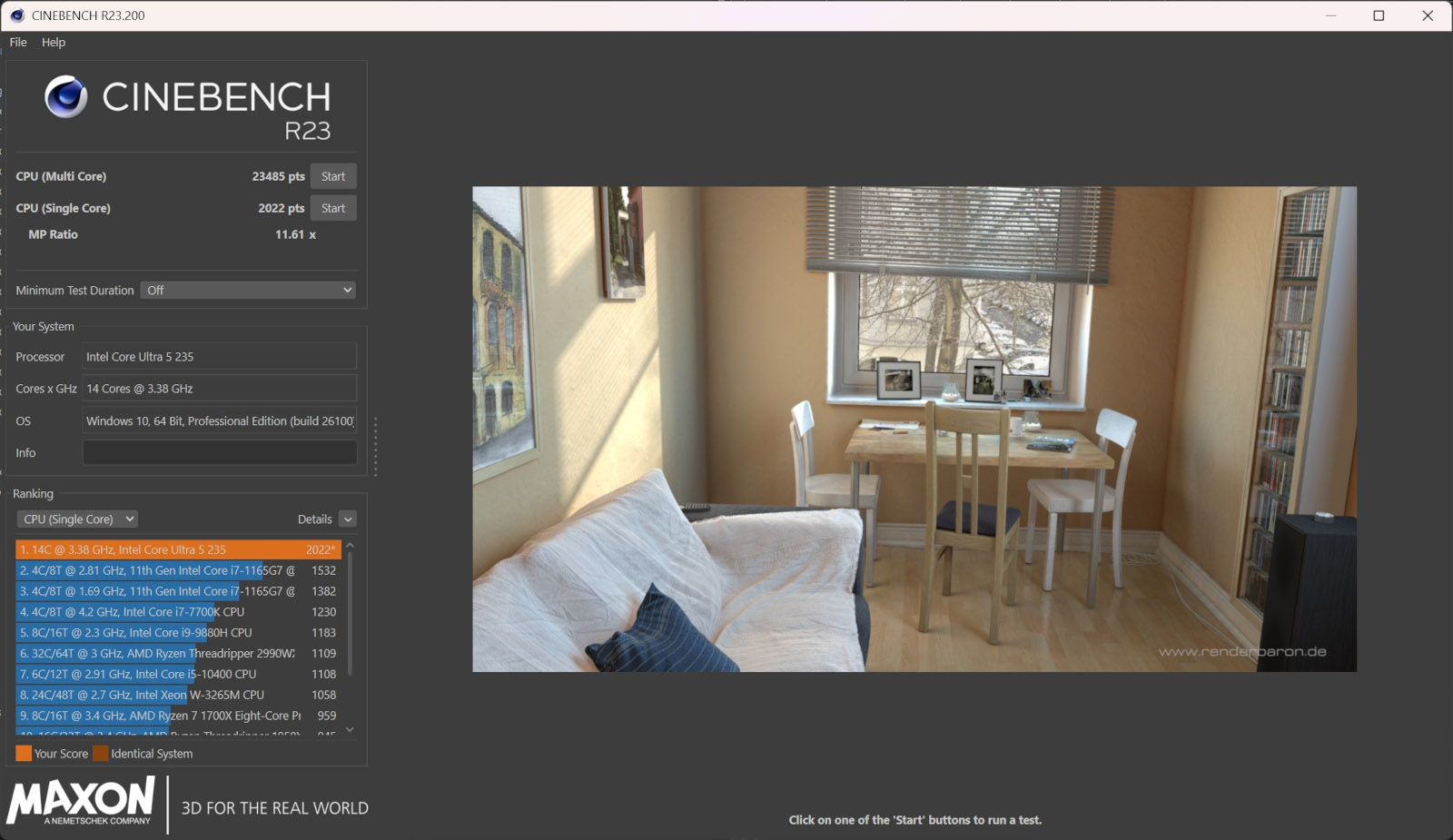

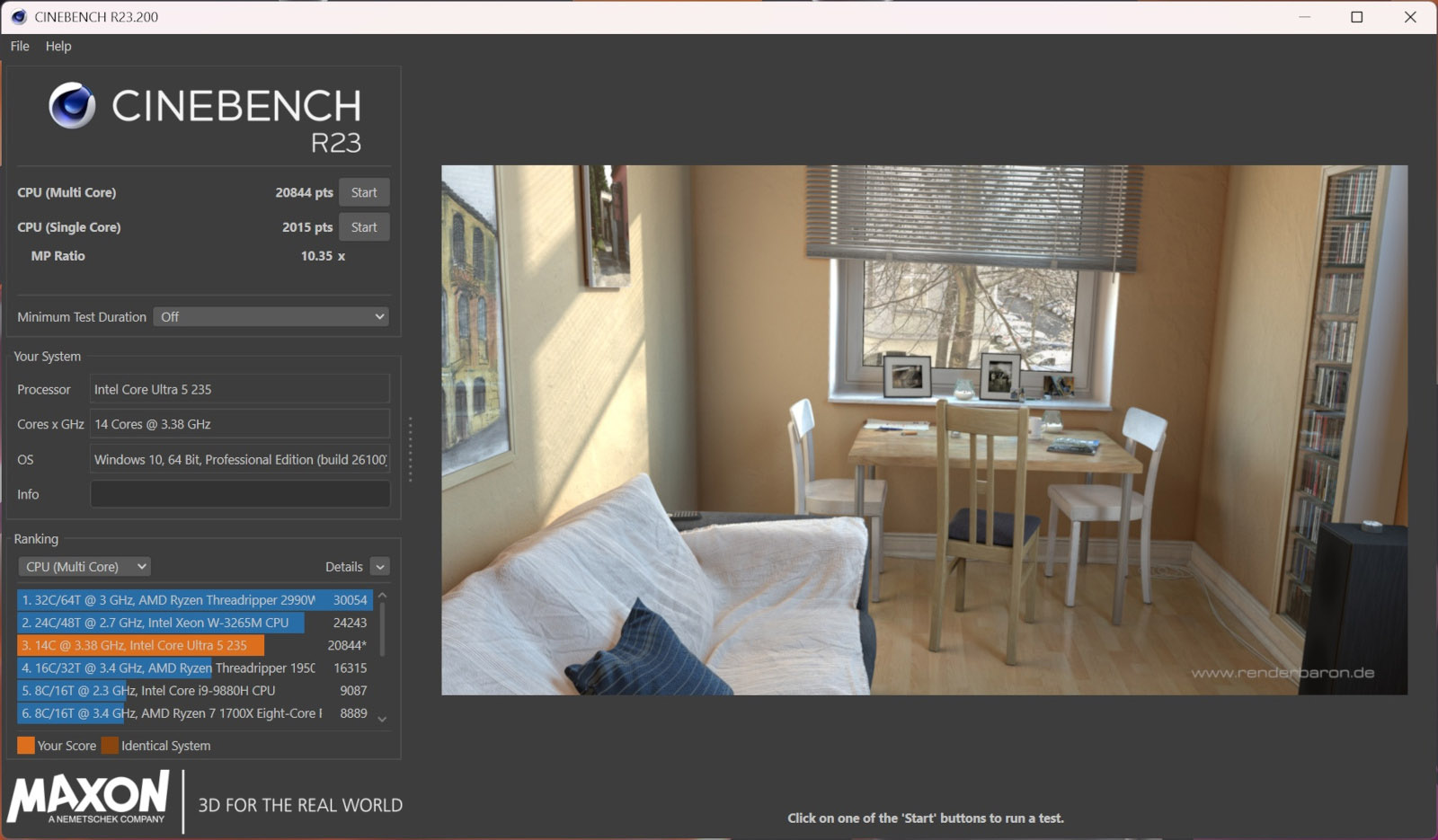

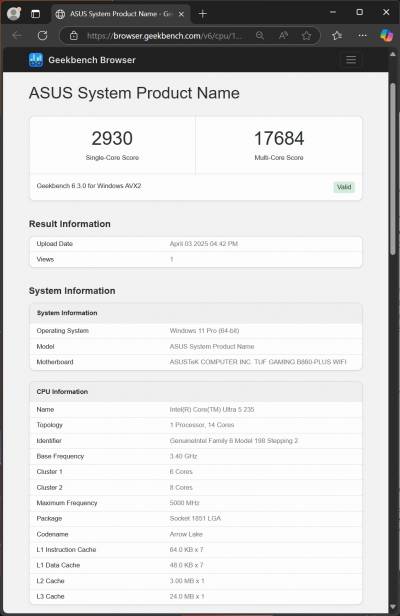

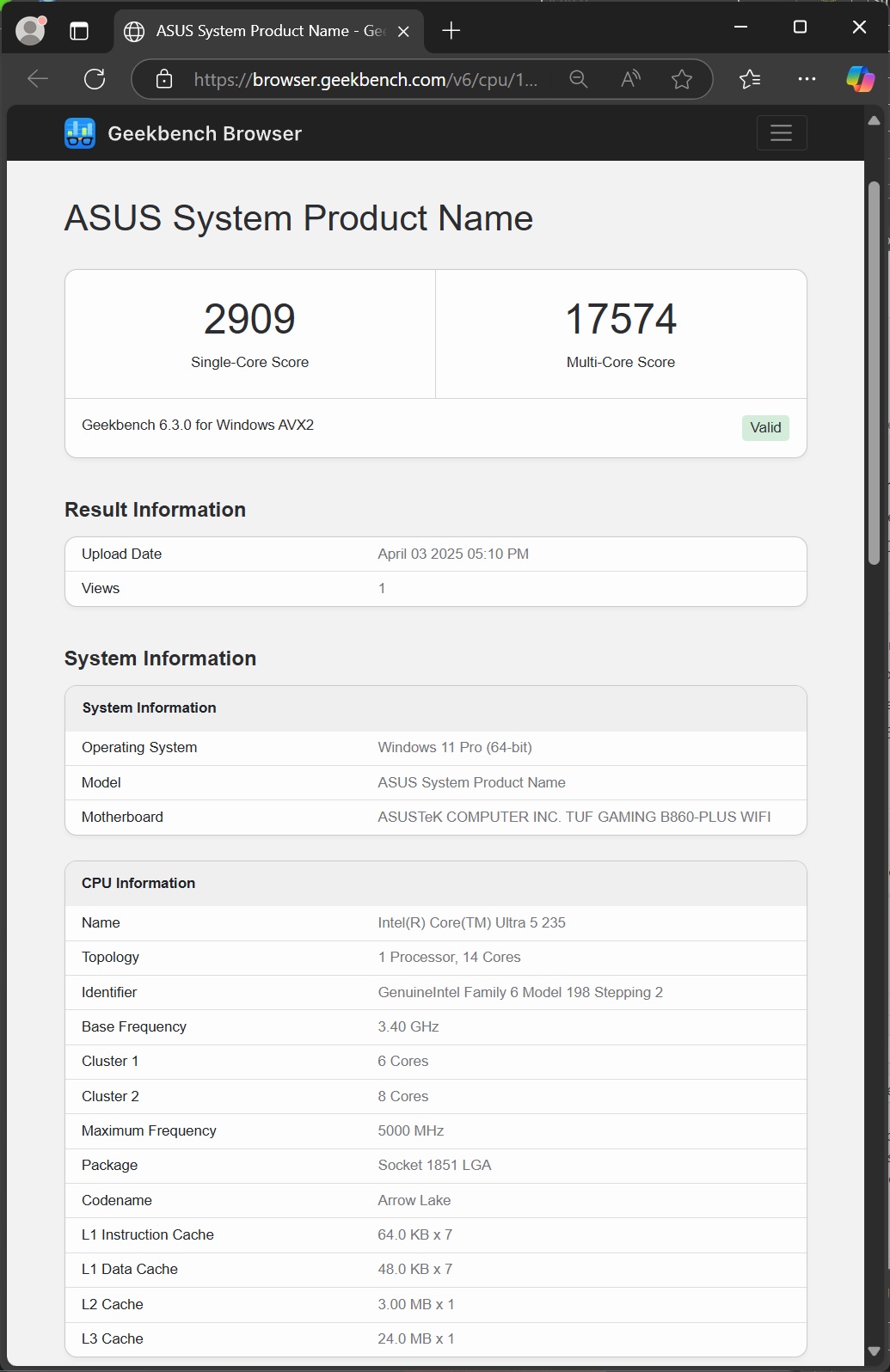

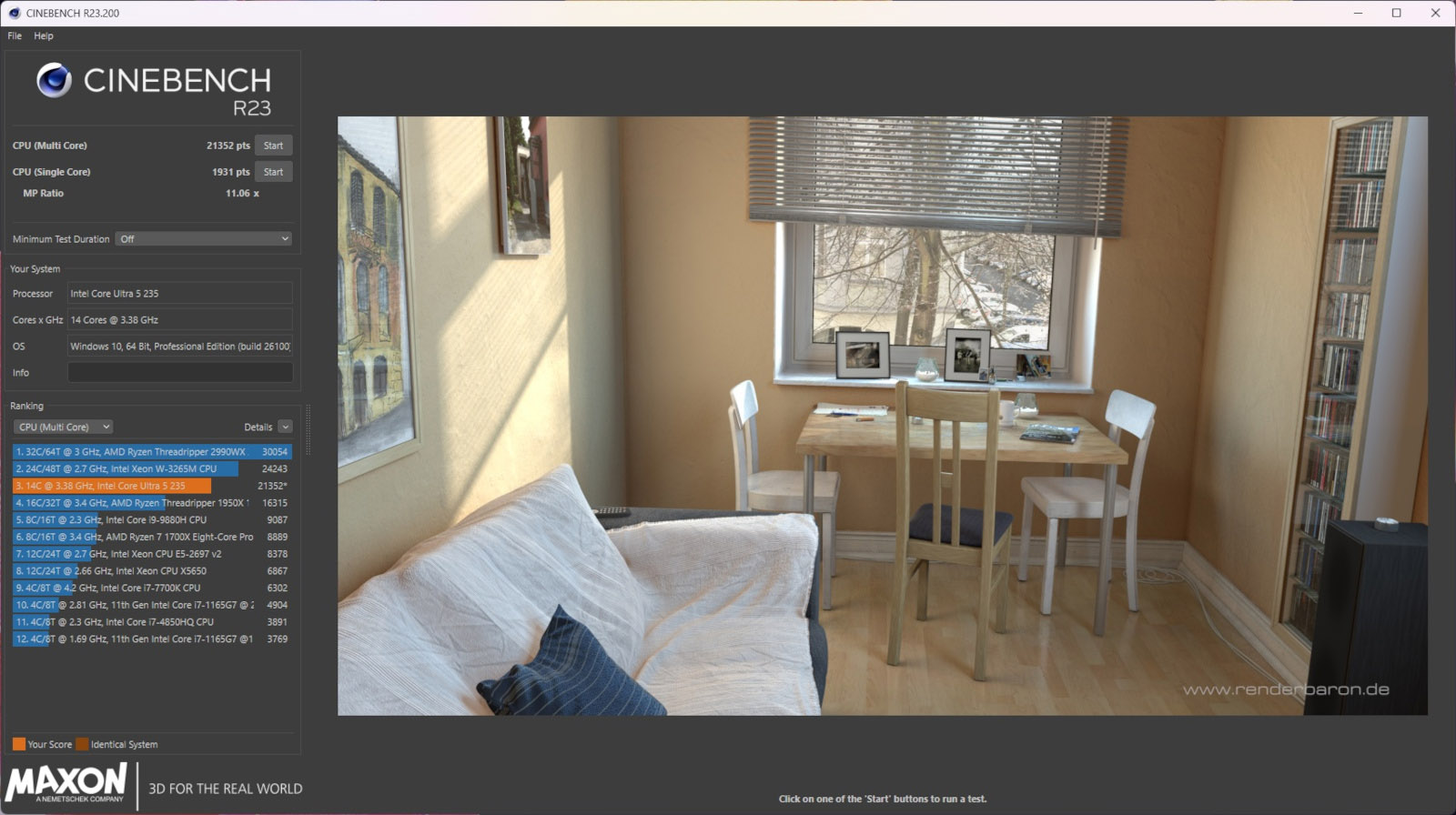

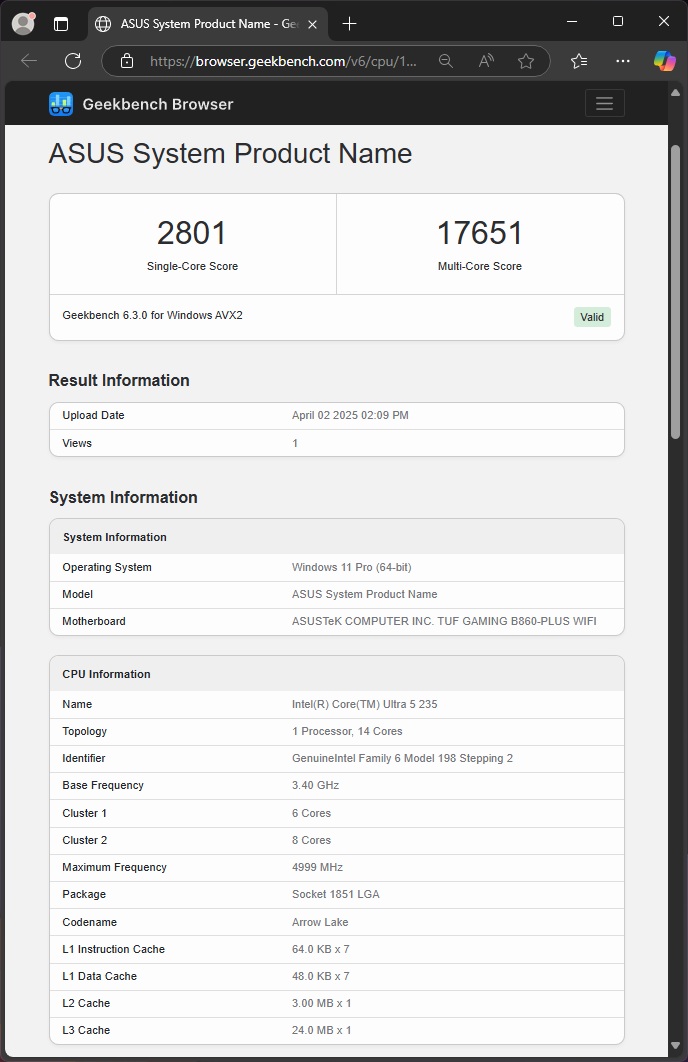

Такие результаты получаем в Cinebench R23 и Geekbench 6 с нашими настройками.

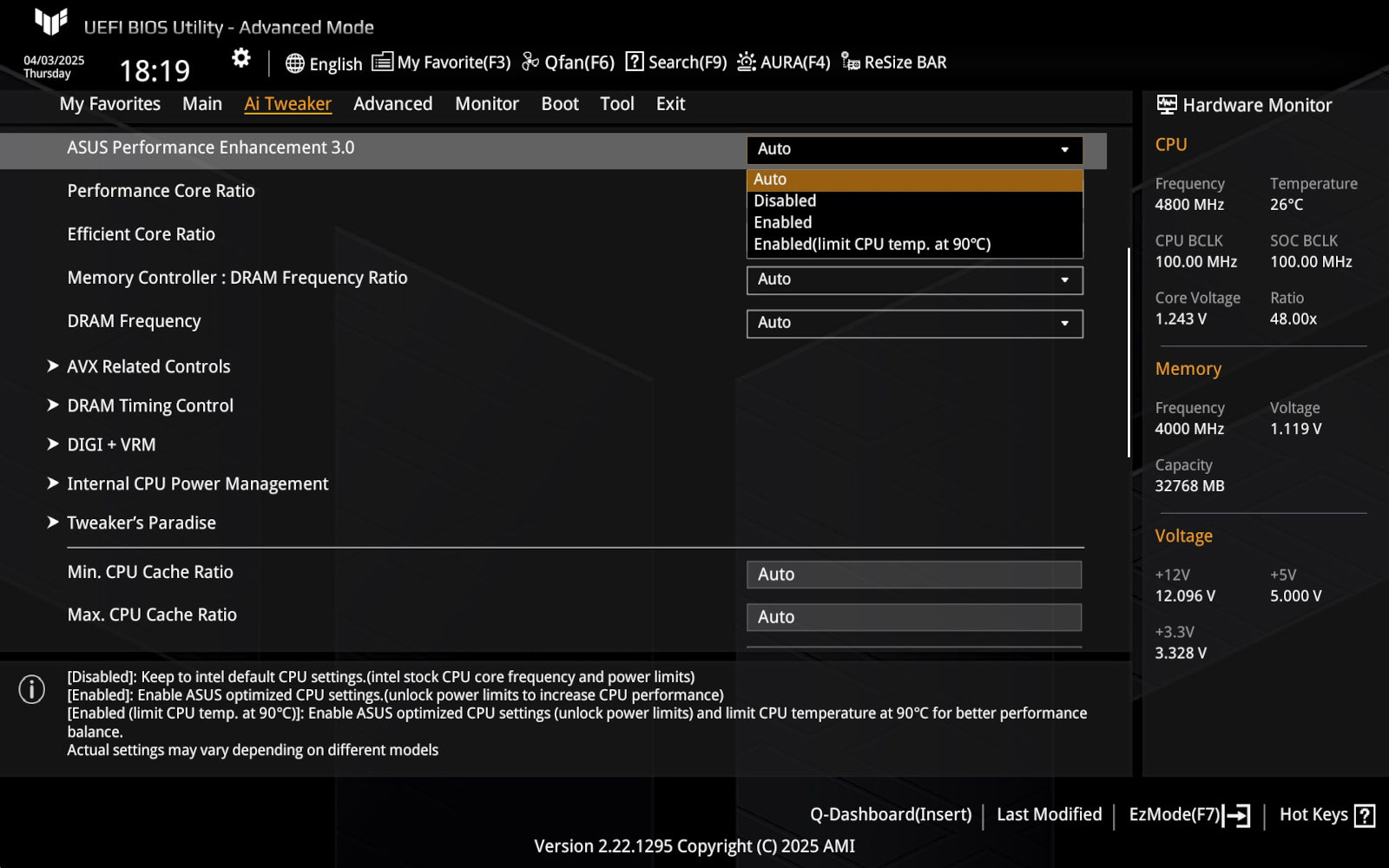

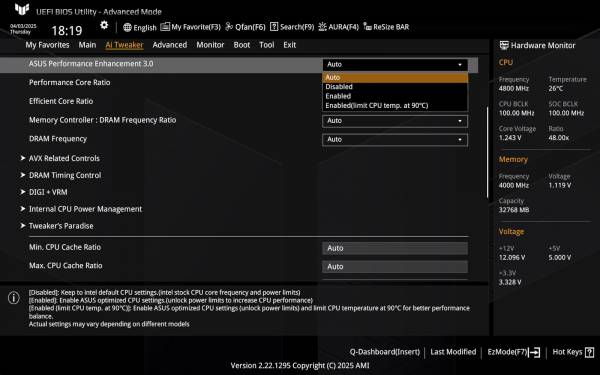

Как один из возможных вариантов в разделе Ai Tweaker для ASUS Performance Enhancement 3.0 было выбрано значение «Enabled».

Это позволило Cinebench R23 получить до 9% лучшие результаты в мультиядерном тесте и чуть более 3% одноядерном.

В Geekbench 6 значения были более скромные и мы получили до 5% лучшие показатели.

В качестве альтернативы в разделе Ai Tweaker для ASUS Performance Enhancement 3.0 было выбрано значение «Enabled (limit CPU teamp. at 90°C)».

За счет невысоких температур и отсутствия перегрева по умолчанию с такими настройками в Cinebench R23 получаем даже немного больше – до 10% лучшие результаты в мультиядерном тесте и почти на 5% одноядерном.

А вот Geekbench 6 наоборот снизил максимальную полученную разницу со стоковыми показателями до 4%.

В качестве условного «ручного разгона» можем предложить разве что принудительную установку множителя CPU на максимально доступное значение. В нашем случае это 4800 МГц.

В Cinebench R23 разница по сравнению с настройками по умолчанию составила 4% в мультиядерном тесте и около 2% в одноядерном.

Geekbench 6 снизил максимальное преимущество до 3%.

Теперь рассмотрим возможности разгона оперативной памяти. Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) без проблем работал на частоте XMP-профиля DDR5-6000 МГц, а также был разогнан нами до частоты 6600 МГц с таймингами 38-40-40-82 при повышении напряжения до 1,38 В.

Тестирование

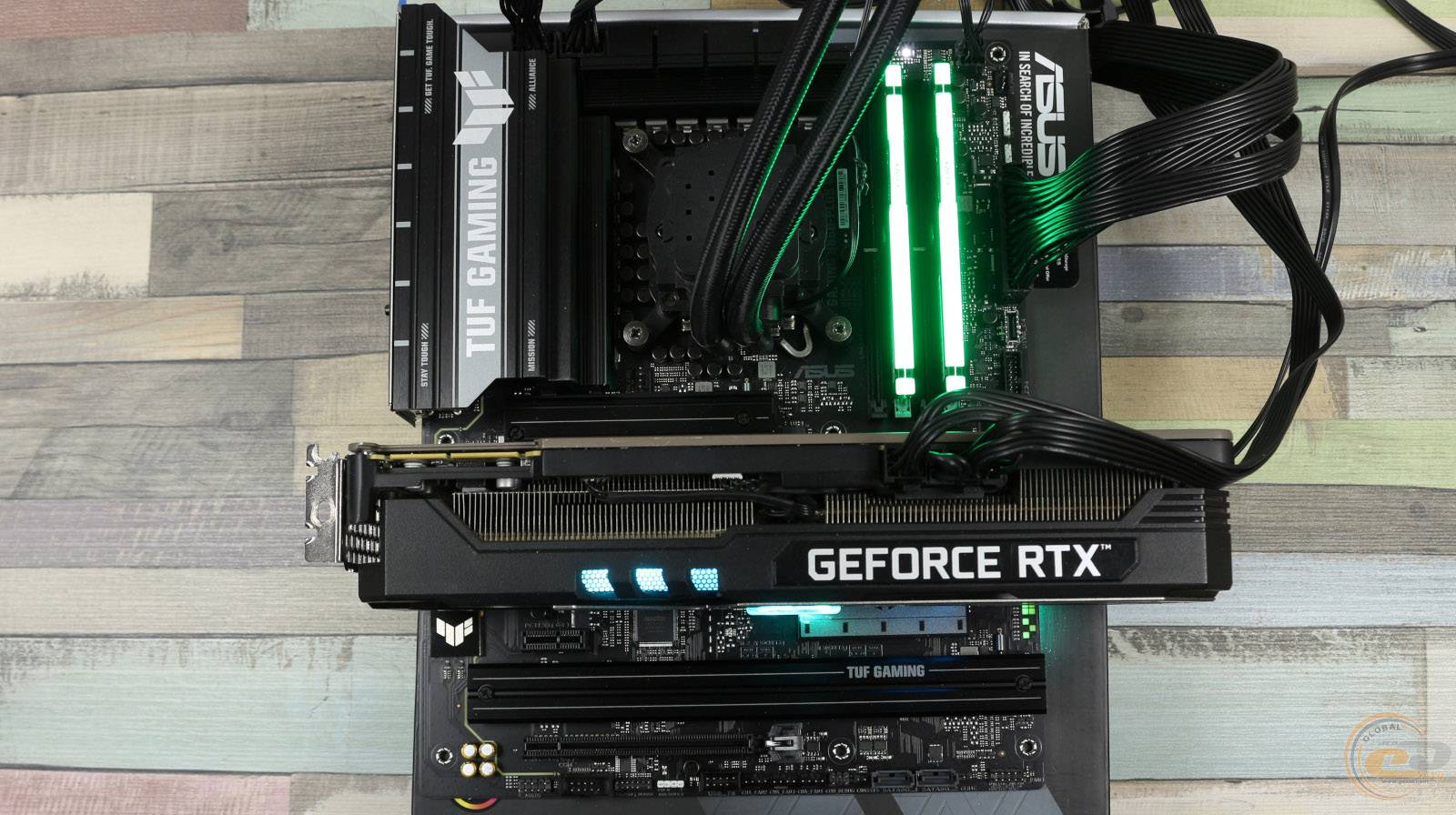

Для проверки возможностей материнской платы ASUS TUF GAMING B860-PLUS WIFI были задействованы следующие компоненты:

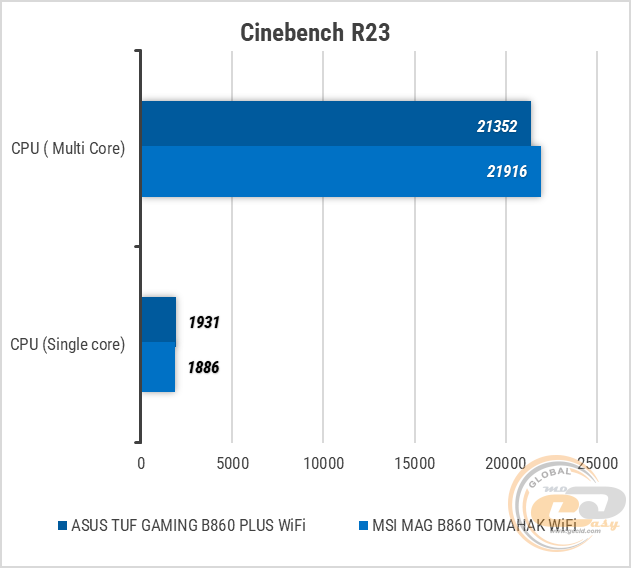

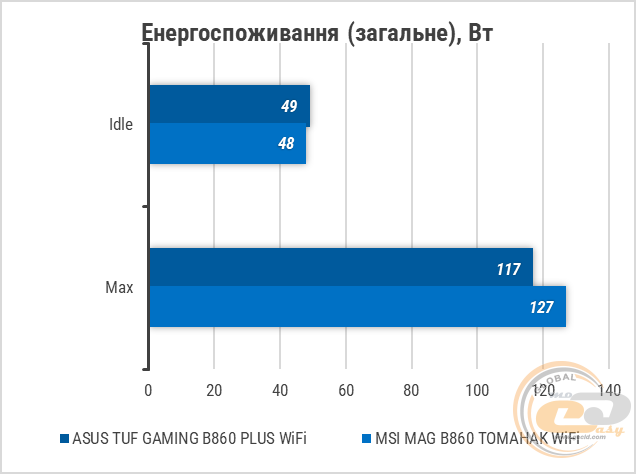

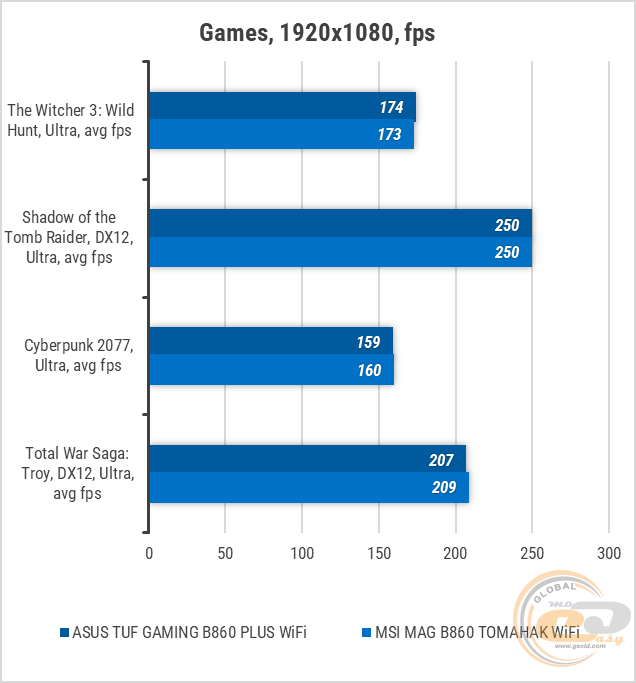

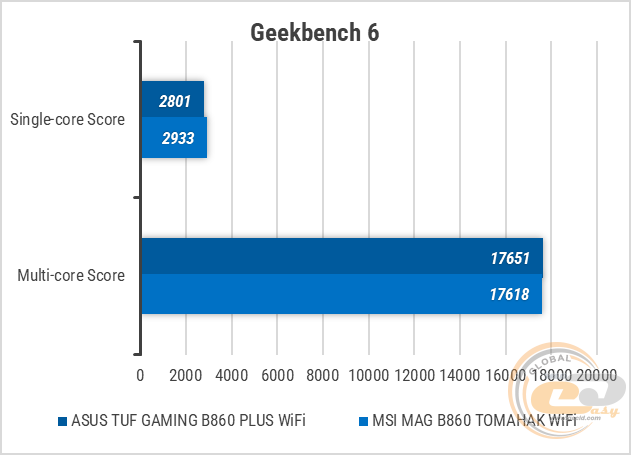

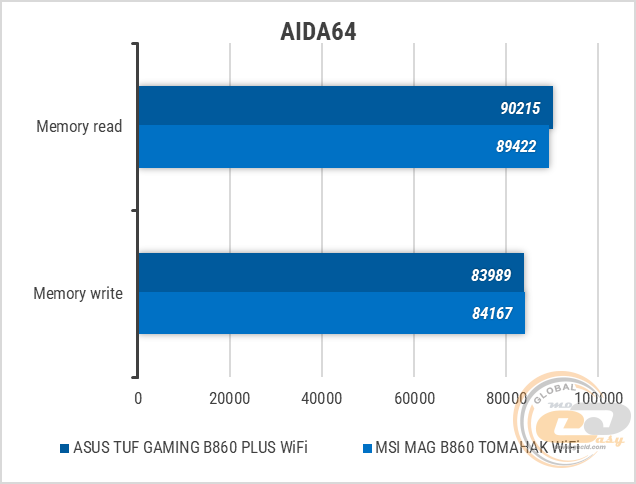

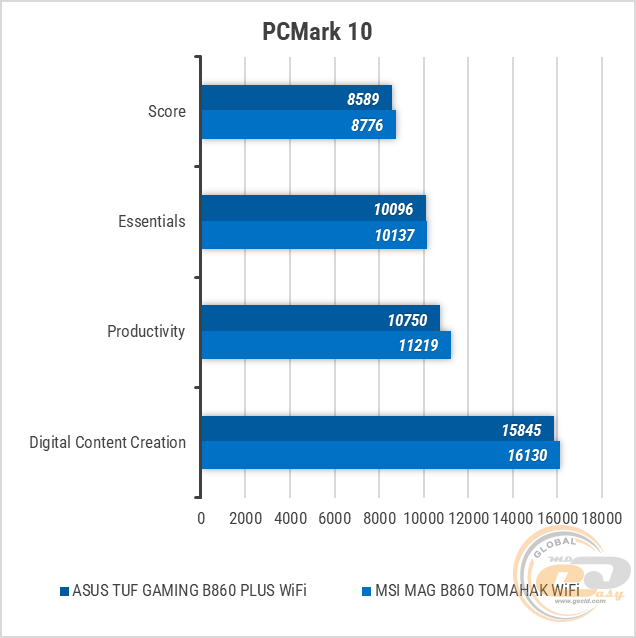

Тестовый стенд с материнской платой ASUS TUF GAMING B860-PLUS WIFI стабильно прошел все тесты и показал хорошую производительность. Имеем паритет в быстродействии между героиней нашего обзора и платой-оппонентом, несмотря даже на более скромное энергопотребление при нагрузке у первой.

Выводы

ASUS TUF GAMING B860-PLUS WIFI – вполне сбалансированная модель, ориентированная на тех пользователей, которые не планируют разгонять процессор. Как показывают наши тесты, при использовании вместе с Core Ultra 5, температуры ключевых узлов платы под нагрузкой остаются низкими. К тому же, все имеющиеся радиаторы имеют добротную толщину, что теоретически позволяет не опасаясь за перегрев узла VRM устанавливать значительно более горячие процессоры с ощутимо большим энергопотреблением.

Взаимодействие с этой материнской платой не создает никаких ограничений для типичного пользователя, ведь она имеет весь необходимый минимум современных интерфейсов, которые могут понадобиться в ближайшие несколько лет. Приятно видеть, что все разъемы M.2 прикрыты массивными радиаторами. А для соответствия современным веяниям один из них работает в режиме PCIe 5.0x4. Не забыли также о Wi-Fi 7 и Bluetooth 5.4, чтобы у покупателя точно возникало меньше претензий к конечной стоимости продукта. С разгоном и стабильностью работы ОЗУ в ASUS TUF GAMING B860-PLUS WIFI без сюрпризов – все работает как следует. К тому же «поиграться» с разгоном памяти можно вплоть до отметки в 8666 МГц

Звуковой тракт здесь вполне типичен для моделей среднего класса и представлен 7,1-канальным HDA-кодеком Realtek ALC897. Сказать о нем что-то особенное не получится, но потребности неприхотливых пользователей он закрывает в полной мере.

Зона иллюминации Aura Edge в угоду строгому стилю серии TUF GAMING сделана компактной, но достаточно яркой. Среди семи имеющихся световых эффектов что-то можно будет выбрать себе по вкусу.

В этом продукте есть и определенная экономия. Установленный беспроводной модуль MediaTek Wi-Fi 7 MT7925 использует канал шириной до 160 МГц вместо 320 МГц, что, конечно, лучше типичных возможностей Wi-Fi 6E, но до максимальной пропускной способности Wi-Fi 7 в 5,8 Гбит/с из-за этого все же не дотягивает. Также производитель использовал здесь более бюджетную элементную базу, но компенсировал такое решение за счет 12+1+2+1-фазной схемы питания.

В итоге, ASUS TUF GAMING B860-PLUS WIFI хоть и не является самой дешевой платой на чипсете Intel B860, но с учетом предлагаемого функционала – это один из лучших вариантов в среднем ценовом сегменте на данный момент.

Достоинства:

• универсальная черно-серая цветовая гамма;
• 12(80 А) + 1(80 А) + 2(80 А) + 1(80 А)-фазная схема питания;
• массивные радиаторы на ключевых элементах платы;
• поддержка PCI Express 5.0 для видеокарты;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• 2,5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах)/Bluetooth 5.4;
• наличие трех слотов M.2, один из которых работает в режиме PCIe 5.0x4;
• безвинтовый монтаж накопителей за счет фиксаторов M.2 Q-Latch;
• усиленный металлическим кожухом слот для видеокарты с увеличенной длиной ножки фиксатора Q-Release;
• семь коннекторов для подключения вентиляторов и СЖО;
• возможность использовать до 256 ГБ ОЗУ с частотой 8666+ МГц.

Недостатки:

•  более бюджетная элементная база

Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.
