Обзор материнской платы ASUS TUF GAMING X570-PLUS: дизайн плюс функциональность

Линейка материнских плат ASUS TUF GAMING уже успела полюбиться пользователям благодаря хорошему сочетанию оригинального дизайна, разумной стоимости, повышенной надежности и современного оснащения. Теперь она пополнилась новинками под платформу Socket AM4 на базе чипсета AMD X570.

ASUS TUF GAMING X570-PLUS

Сегодня к нам на тест приехала модель ASUS TUF GAMING X570-PLUS. Она уже доступна в продаже со средней стоимостью $235. А если доложить $20, то можно взять версию ASUS TUF GAMING X570-PLUS (WI-FI) с предустановленным модулем беспроводных интерфейсов. Как видим, пока ценники материнских плат на AMD X570 сложно назвать доступными. Давайте для начала взглянем на ее ТТХ.

Спецификация

Модель

ASUS TUF GAMING X570-PLUS

Чипсет

AMD X570

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

3-е и 2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4400 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen), DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega)

Слоты расширения

1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen с графикой Radeon Vega)

1 x PCI Express 4.0 x16 (x4)

3 x PCI Express 4.0 x1

Дисковая подсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 4.0 x4)

8 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek L8200A (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Активное охлаждение чипсета

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

2 х USB 3.2 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF GAMING X570-PLUS ASUS TUF GAMING X570-PLUS

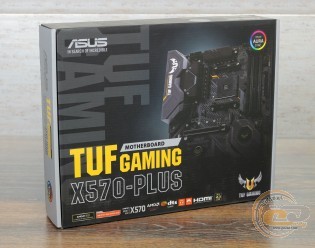

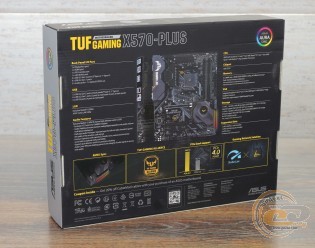

Новинка поставляется в красочной картонной упаковке с информативным оформлением в темно-желтых тонах. На ее сторонах отмечены ключевые ее особенности и технические характеристики.

ASUS TUF GAMING X570-PLUS

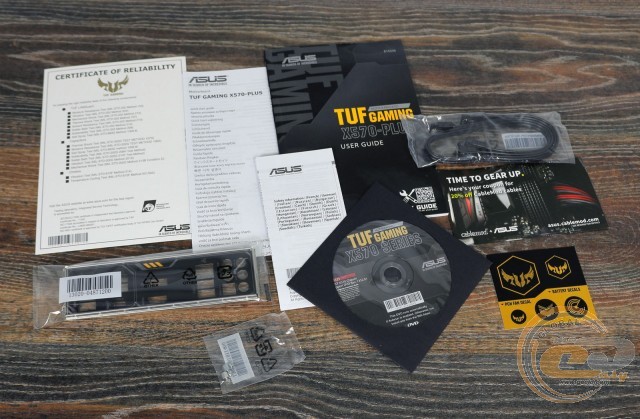

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF GAMING X570-PLUS

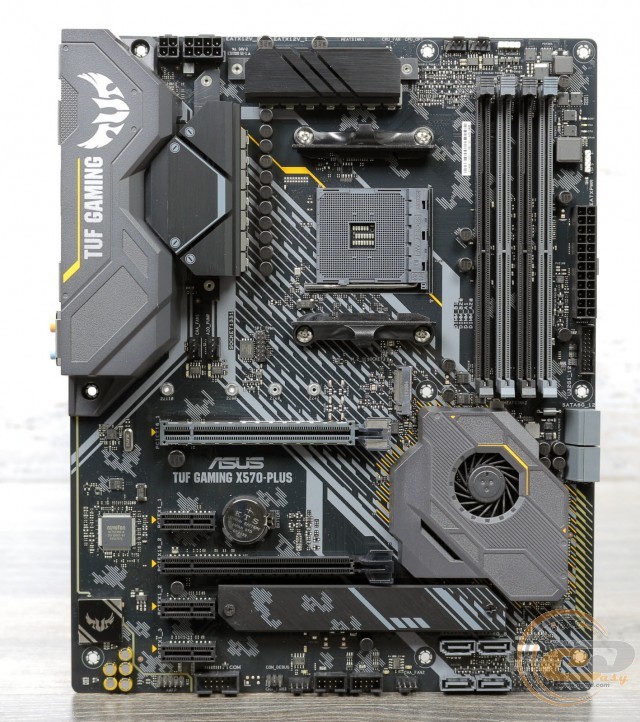

Дизайн ASUS TUF GAMING X570-PLUS перекликается с другими платами серии TUF GAMING. В нем преобладает любопытное сочетание черного и желтого цвета. А вот от привычных вырезов и нестандартной формы печатной платы решили отказаться. В итоге облик новинки получился скорее сдержанным, чем молодежным и нестандартным, как было ранее. Из интересных элементов отметим наличие одного радиатора охлаждения для M.2-накопителя, а также защитный кожух над интерфейсной панелью.

ASUS TUF GAMING X570-PLUS

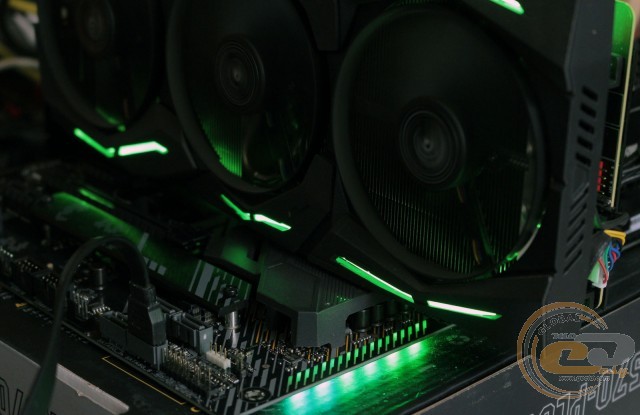

Приятным бонусом является LED-подсветки ASUS AURA Sync и две колодки для подключения светодиодных лент.

ASUS TUF GAMING X570-PLUS

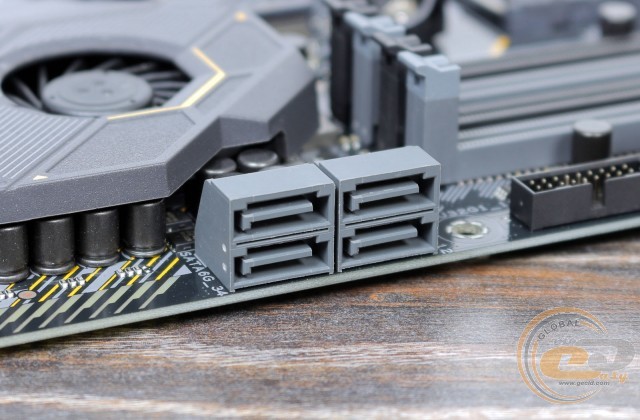

В плане компоновки и удобства сборки системы выделим перпендикулярное расположение четырех из восьми портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 4.0 x1, что маловероятно. К расположению остальных элементов претензий не возникло. Порадовали и DIMM-слоты наличием защелок только с одной стороны.

ASUS TUF GAMING X570-PLUS

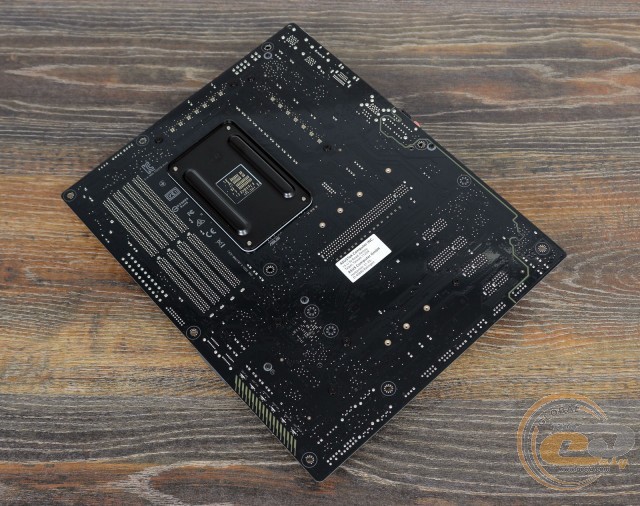

На обратной стороне ASUS TUF GAMING X570-PLUS находится стандартная опорная пластина процессорного разъема и винты крепления всех компонентов системы охлаждения.

ASUS TUF GAMING X570-PLUS

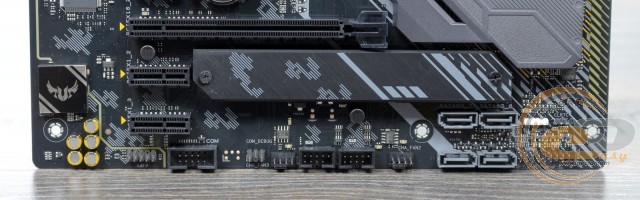

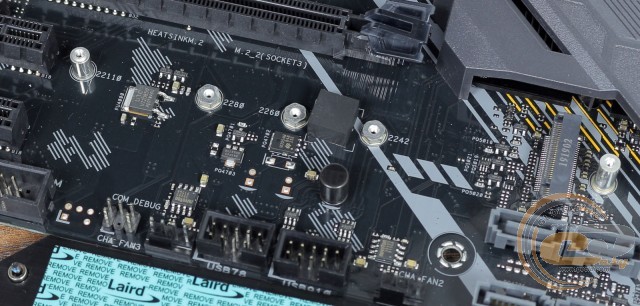

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних USB 2.0.

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

Возможности организации дисковой подсистемы представлены двумя M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) и восемью SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1 и RAID 10.

ASUS TUF GAMING X570-PLUS

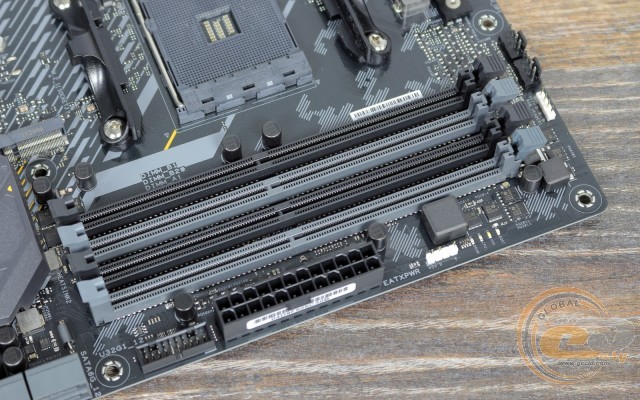

Системная плата ASUS TUF GAMING X570-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4400 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen) и DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с интерфейсом USB 3.2 Gen 1. Всего на плате при помощи чипсета реализована поддержка четырех внешних и пары внутренних портов USB 3.2 Gen 1.

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

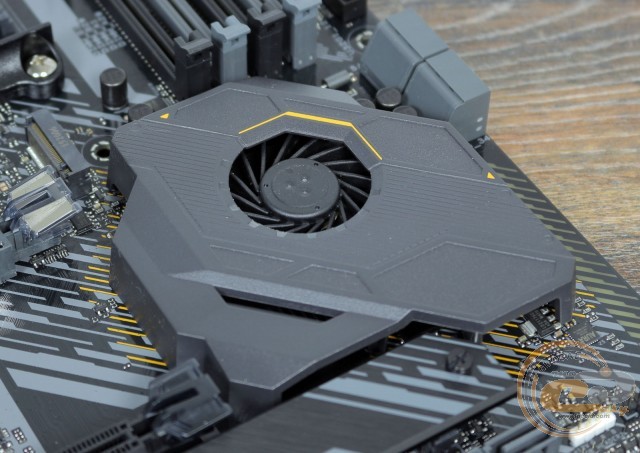

Система охлаждения включает в себя активный кулер на чипсете и пару алюминиевых радиаторов на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40,3°C;
  • верхний радиатор охлаждения элементов подсистемы питания – 47,2°C (при разгоне – 58°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 43,4°C (при разгоне – 50°C);
  • дроссели подсистемы питания – 45°C (при разгоне – 58°C).

Полученные результаты указывают на хорошую эффективность работы установленной системы охлаждения. Никаких проблем с перегревом у вас не будет.

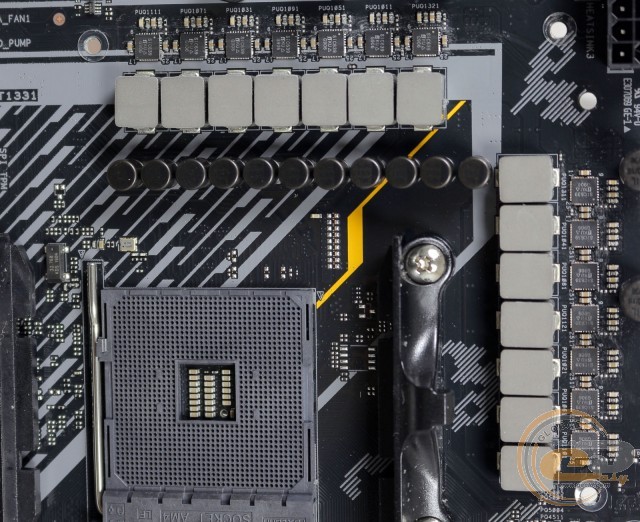

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

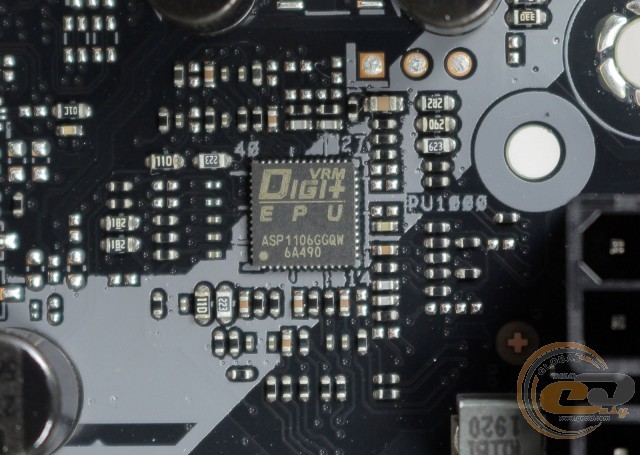

Питание процессора осуществляется по 12+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и микросхемы Vishay SiC639.

ASUS TUF GAMING X570-PLUS

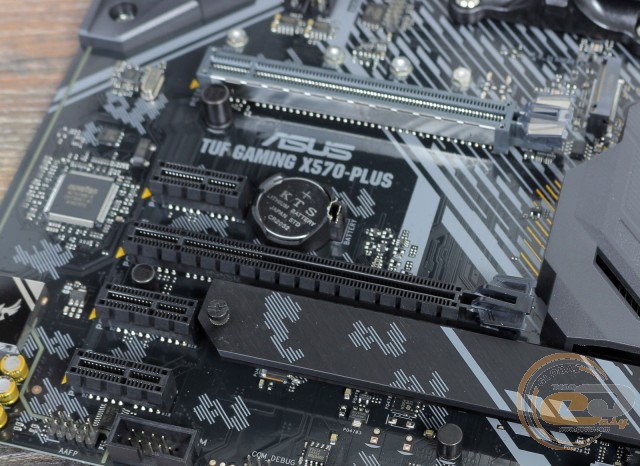

Для расширения функциональности в распоряжении есть пять слотов:

  1. PCI Express 4.0/3.0 x16 (в режиме х16 либо x8);
  2. PCI Express 4.0 x1;
  3. PCI Express 4.0 x16 (в режиме х4);
  4. PCI Express 4.0 x1;
  5. PCI Express 4.0 x1.

К процессору подключен только верхний разъем PCIe 4.0 x16 с усиленной конструкцией. Он использует все доступные 16 или 8 линий (в зависимости от модели самого ЦП). В режиме PCIe 4.0 он будет работать лишь в паре с чипами AMD Ryzen третьего поколения. В остальных случаях перейдет в режим PCIe 3.0. А вот другие слоты используют чипсетные линии, поэтому они всегда будут работать в режиме PCIe 4.0.
