Обзор материнской платы ASUS TUF GAMING X870-PLUS WIFI: PCI Express 5.0 много не бывает

30-09-2024

Какой именно полезный функционал получили средние по стоимости платы (с учетом наценки за новизну) на чипсете AMD X870, мы предлагаем узнать с помощью героини нашего обзора – ASUS TUF GAMING X870-PLUS WIFI. Кстати, она сейчас стоит около 16000 грн.

Чтобы вам было понятнее, что и к чему, вернемся немного назад во времени. Как вы помните, одновременно с линейкой процессоров Ryzen 9000 компания AMD на Computex 2024 анонсировала новые топовые чипсеты AMD X870 и AMD X870E.

После этого прошло еще некоторое время, и уже на выставке Gamescom 2024 компания ASUS представила материнские платы для процессоров AMD Ryzen 9000 в своем исполнении, среди которых была и героиня нашего обзора. Эти системные платы с сокетом AM5 на чипсетах X870/X870E получили весь необходимый набор инструментов для разгона процессора и ОЗУ, беспроводной модуль Wi-Fi 7, интерфейсы PCI Express 5.0 и USB4. Не стоит забывать и о реализации поддержки более быстрой оперативной памяти. Теперь в новых моделях ASUS присутствуют не только привычные полезные возможности в виде механизмов быстрой установки и замены видеокарт или накопителей M.2, но и добавлены определенные «фишки» для оверклокеров

В первую очередь речь идет о функции AI Overclocking, которая позволит владельцам этих плат без усилий быстро повысить производительность CPU.

Для более опытных пользователей предлагается функция Dynamic OC Switcher, отвечающая за автоматическое переключение между AMD Precision Boost Overdrive и ручным разгоном всех ядер. Также интересной смотрится возможность управления тактовыми частотами, питанием и температурой процессора с помощью Core Flex, но для использования этого способа понадобятся гораздо более глубокие знания. Это далеко не все инструменты, доступные пользователям, но одни из самых интересных для нас с вами.

С теорией закончили, и теперь перейдем к детальной спецификации.

Спецификация

Модель

ASUS TUF GAMING X870-PLUS WIFI

Чипсет

AMD X870

Процессорный разъем

Socket AM5

Поддерживаемые процессоры

AMD Ryzen 7000, 8000 та 9000

Поддержка памяти

4 x DIMM- слоты с поддержкой максимум 192 ГБ памяти с частотой до DDR5-8000+ МГц

Слоты расширения

1 x PCI Express 5.0 x16

1 x PCI Express 4.0 x16 (x4)

Дисковая подсистема

2 x SATA III (6 Гбіт/с)

2 x M.2 (Key M) (M.2 2280; PCI-E 5.0 x 4)

1 x M.2 (Key M) (M.2 2280; PCI-E 4.0 x 4)

1 x M.2 (Key M) (M.2 2242 - 22110; PCI-E 4.0 x 4)

Поддержка PCIe RAID 0, 1, 5, 10 и SATA RAID 0, 1

RAID 5 доступна только с процессорами AMD Ryzen 9000 серии

LAN

Realtek RTL8125D (10/100/1000/2500 Мбит/с)

Wi-Fi/Bluetooth

MediaTek Wi-Fi 7 MT7925 (2х2, поддерживает Wi-Fi 802.11be при 2.4, 5 и 6 ГГц; Bluetooth 5.4)

Звуковая подсистема

7.1- канальный кодек Realtek ALC1220P

Разъемы питания

1 х 24-контактный ATX

2 x 8-контактный ATX12V

Вентиляторы

2 x разъем вентилятора CPU (4-контактный)

2х разъем подключения водоблоков СЖО (4-контактный)

4 x разъем подключения системных вентиляторов (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Алюминиевые радиаторы для M.2-накопителей

Внешние порты I/O

3 x USB 3.2 Gen 2 (Type-A)

1 x RJ45

1 x HDMI 2.1

2 x USB4 (Type-C)

1 x USB 2.0

4 x USB 3.2 Gen 1 (Type-A)

2 x коннектора для антенн WI-FI

1 x кнопка обновления BIOS (BIOS FlashBack)

5 x аудиопорты

Внутренние порты I/O

1 x USB 3.2 Gen 2x2 (Type-C) (с поддержкой PD 3.0 до 30 Вт)

1 x USB 3.2 Gen 1 (Type-A) (поддерживает 2 USB 3.2 Gen 1)

2 x USB 2.0 (поддерживает 4 USB 2.0)

1 x COM порт

3 x разъем для ARGB светодиодных лент

1 x разъем для термодатчика

BIOS

256 Mб Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS

Страница устройства

ASUS TUF GAMING X870-PLUS WIFI

Страница поддержки

ASUS TUF GAMING X870-PLUS WIFI (нові версії BIOS, драйверів і т.п.)

Упаковка и комплектация

Материнская плата поставляется в картонной упаковке со строгим оформлением в темных тонах, характерным для серии TUF и с отличным информационным наполнением на обороте, отражающим все ключевые особенности и преимущества этой модели.

Комплектация материнской платы ASUS TUF GAMING X870-PLUS WIFI включает в себя:

  • два SATA-кабеля (один из них – угловой);
  • термопрокладки и винт для крепления M.2-накопителя;
  • комбинированную антенну для Wi-Fi модуля с магнитным креплением;
  • набор наклеек;
  • руководство пользователя;
  • брошюру ASUS WebStorage.

Дизайн и особенности платы

ASUS TUF GAMING X870-PLUS WIFI выполнена в привычных для серии темных цветах с желтыми вкраплениями. Логотипы и надписи при этом как бы претерпели определенное упрощение и выполнены преимущественно в серых тонах. Размеры платы составляют 305×244 мм, что соответствует форм-фактору ATX.

Немного расскажем и о RGB-подсветке этой модели. Диоды расположены вдоль правого края платы в ее нижней части. В зависимости от настроек программного обеспечения ASUS AURA светодиоды могут мигать, изменять цвета или светить статически. Дополнительно пользователь может создать иллюминацию с помощью трех разъемов Addressable Gen 2.

На обороте находится стандартная опорная пластина процессорного разъема и крепежные винты радиаторов охлаждения чипсета и подсистемы питания процессора. Также ближе к углу платы есть большая фирменная надпись серого цвета.

Нижняя часть фронтальной стороны ASUS TUF GAMING X870-PLUS WIFI имеет: колодку подключения аудиоразъемов передней панели, колодку COM-порта, два разъема для ARGB светодиодной ленты, разъем контроллера настройки, разъем для подключения термодатчика, контакты сброса BIOS, разъем датчика открывания корпуса, а также колодку подключения кнопок и индикации передней панели. Здесь же можно увидеть две колодки для активации портов USB 2.0.

На правом краю платы есть два вертикальных разъема: один для подключения порта USB 3.2 Gen 2x2 Type-C с поддержкой PD до 30 Вт и один для USB 3.2 Gen 1. Над ними находится еще один разъем ARGB светодиодной ленты и диагностические индикаторы. Ближе к нижнему краю платы расположены два горизонтальных порта SATA III.

ASUS TUF GAMING X870-PLUS WIFI оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR5. Для упрощения монтажа фиксаторы имеются только с одной стороны. Поддерживаются модули с частотой до 8000 МГц, а максимальный общий объем может составлять 192 ГБ. Также имеется поддержка профилей разгона памяти AMD EXPO.

Для расширения функциональности ASUS TUF GAMING X870-PLUS WIFI доступны всего два слота:

  1. PCI Express 5.0 x16;
  2. PCI Express 4.0 x16 (x4).

Усиленный металлическим кожухом SafeSlot и способен обеспечить 16 линий стандарта PCIe 5.0 только верхний слот. Дополнительно, для облегчения извлечения видеокарты значительно увеличена длина ножки фиксатора «Q-Release». Нижний слот платы предлагает всего 4 линии PCIe 4.0.

Батарейка CMOS расположена возле левого края платы. Даже при использовании габаритной видеокарты доступ к ней будет максимально удобным.

Материнская плата ASUS TUF GAMING X870-PLUS WIFI имеет четыре слота для M.2-накопителей. Два из них поддерживают режим PCIe 5.0 x4, еще два работают в режиме PCIe 4.0 x4. Для упрощения монтажа накопителей формата 2280 предусмотрены удобные фиксаторы Q-Latch. Установить накопитель другого формата, отличного от 2280, можно только в нижний слот (без радиатора).

Для охлаждения трех из четырех высокоскоростных накопителей используются два отдельных радиатора (один из которых больше по размерам и задействован для двух из них). Все они имеют термопрокладки и крепятся с помощью винтов.

Также дисковую подсистему можно дополнить с помощью двух разъемов SATA 6 Гбит/с, о которых шла речь несколько выше.

Система охлаждения ASUS TUF GAMING X870-PLUS WIFI содержит следующие элементы: радиатор на чипсете, два радиатора на M.2-накопителях и пару алюминиевых радиаторов на элементах подсистемы питания.

При тестировании 170-ваттного 32-поточного AMD Ryzen 9 9950X, при температуре воздуха в помещении тестовой лаборатории на отметке 23°С, мы получили следующие значения температур:

  • радиатор охлаждения чипсета - 48°C;
  • верхний радиатор охлаждения элементов подсистемы питания – 64°C;
  • боковой радиатор охлаждения элементов подсистемы питания – 60°C;
  • дроссели сверху – 69°C;
  • дроссели сбоку – 69°C.

Поскольку массивные радиаторы размещены на всех нужных местах, о возможности перегрева узлов можно не беспокоиться.

Питание процессора реализовано через два 8-контактных разъема ATX12V, что позволяет пользователю задействовать любые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000 без ограничений энергопотребления.

Эта материнская плата может похвастаться 16+2+1-фазной схемой питания для вычислительных ядер и дополнительных узлов с номинальным током до 80 А.

К сожалению, термоинтерфейс не всюду пожелал оттираться, поэтому информация об элементной базе представлена не в полной мере. Как обычно, здесь можно увидеть твердотельные конденсаторы и ферритовые дроссели. Мы также смогли идентифицировать микросхемы Monolithic Power Systems MP86670 (70 А) и одну Vishay SiC639 (50 А).

Подсистема питания процессорных ядер управляется ШИМ-контроллером Digi+ ASP2206.

Мультиконтроллер на плате представлен микросхемой NUVOTON NCT6701D-R.

Поддержку сетевых соединений обеспечивает LAN-контроллер Realtek RTL8125D, способный передавать информацию со скоростью до 2,5 Гбит/с.

За работу Wi-Fi 7 и Bluetooth 5.4 отвечает MediaTek Wi-Fi 7 MT7925 (модель: MT7925B22M). Он работает в трех частотных диапазонах – 2.4, 5 и 6 ГГц. Однако здесь есть небольшая экономия, поскольку эта модель может использовать канал шириной до 160 МГц вместо 320 МГц, характерных именно для Wi-Fi 7. Максимальная пропускная способность при этом достаточно высокая и достигает до 2,9 Гбит/с, что превышает возможности Wi-Fi 6E.

Аудиоподсистема представлена топовым 7,1-канальным HDA-кодеком Realtek ALC1220P, дополненным премиальными аудиоконденсаторами и отделенным от основной части текстолита. Он может похвастаться хорошим соотношением сигнал/шум на уровне 120 дБ и, как уверяет производитель, поддержкой воспроизведения до 32 бит/192 кГц. А еще, во избежание помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека.

На интерфейсную панель ASUS TUF GAMING X870-PLUS WIFI выведены следующие порты:

  • 3 x USB 3.2 Gen 2 (Type-A);
  • 1 x RJ45;
  • 1 x HDMI 2.1;
  • 2 x USB4 (Type-C);
  • 1 x USB 2.0;
  • 4 x USB 3.2 Gen 1 (Type-A);
  • 2 x коннектора антенн WI-FI;
  • 1 x кнопка обновления BIOS (BIOS FlashBack);
  • 5 x аудио порты.

Умное активное охлаждение поможет реализовать имеющиеся на плате восемь 4-контактных разъемов с поддержкой ШИМ-регулирования скорости. Два из них предназначены для системы охлаждения CPU, еще два – для подключения СЖО, а четыре других – для корпусных вентиляторов.

UEFI BIOS

ASUS TUF GAMING X870-PLUS WIFI использует современный загрузчик на основе графического интерфейса UEFI, в котором настройку можно производить с помощью мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, или привычный «Advanced Mode», где все настройки разнесены по соответствующим вкладкам.

Функциональные возможности BIOS позволяют не только оптимально настроить систему, но и осуществить разгон ключевых узлов. Для мониторинга можно использовать правую боковую панель, отображаемую во всех разделах, или специальную вкладку «Monitor».

Не обошлось и без определённых обновлений. Теперь независимо от EZ Mode или Advanced Mode в верхней строке можно увидеть пункт AI OC, который предлагает комплексное решение на основе искусственного интеллекта. Оно поможет разогнать процессор, оптимизировать его температурный режим, а также улучшить показатели сетевого подключения.

По-прежнему мониторить систему, управлять подсветкой и производить настройки можно непосредственно из ОС с помощью программы Armoury Crate.

Частоты процессора и памяти и возможности разгона

При стресс-тесте в CPU-Z без разгона частота всех ядер стабильно держалась на уровне 5,1 ГГц при напряжении 1,256 В.

Более требовательный тест Stress FPU у AIDA64 ощутимо снизил частоту и напряжение на процессоре до 3,8 ГГц при 0,794 В. При этом процессор работал в штатном режиме и максимально потреблял чуть более 180 Вт. В этот раз мы производили как автоматический, так и ручной разгон.

В качестве автоматического разгона мы задействовали один из вариантов нового «AI OC». В BIOS материнской платы, в разделе Ai Tweaker, мы выбрали для CPU Core Ratio пункт «AI Optimized», а также для Preference выбрали вариант «Performance», чтобы сделать ставку на производительность.

AMD Ryzen 9 9950X с измененными в Ai Tweaker настройками

AMD Ryzen 9 9950X с настройками по умолчанию

Относительно несложные нагрузки типа Cinebench R23 и стресс-тест в CPU-Z система проходила. При этом у Cinebench R23 в мультиядерном тесте даже был замечен прирост до 7%. Как видите, максимальные рабочие частоты в CPU-Z немного выше привычных. А вот Stress FPU в AIDA64 разогнанный таким образом процессор не проходит, и система зависает.

Итак, пока стабильно разогнать процессор в BIOS буквально за два клика не получается. Но начало достаточно неплохое, так что будем ожидать дальнейшей оптимизации со стороны ASUS и подробных гайдов от энтузиастов.

Теперь поговорим о ручном разгоне. Вы, видимо, также видели разные новости, где AMD Ryzen 9 9950X получал дополнительное преимущество над Ryzen 9 7950X за счет увеличения его лимита PPT до 230 Вт. Мы также решили проверить что-либо подобное, поэтому в качестве ручного разгона увеличили для Ryzen 9 7950X PPT до 230 Вт. Сравнивали результаты в Cinebench R23 с ним же, но в стоковом режиме настроек.


AMD Ryzen 9 9950X с увеличенным до 230 Вт PPT

Так вот, даже с достаточно продуктивной трехсекционной системой жидкостного охлаждения в реальном сценарии использования без применения специфической системы охлаждения пользы от этого не будет, ведь в обоих вариантах тестирования получаем худшие результаты.

Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB EXPO (KF560C36BBEAK2-32) удалось запустить на частоте EXPO-профиля DDR5-6000 МГц, а также без изменения таймингов разогнать до частоты 6400 МГц.

Тестирование

Проверяли возможности материнской платы ASUS TUF GAMING X870-PLUS WIFI с помощью такого оборудования:

Наименование

Модель

Процессор

AMD Ryzen 9 9950X (Socket AM5, 16 / 32, 64 МБ L3, 4.3 – 5.7 ГГц, TDP 170 Вт)

Кулер

ASUS ROG STRIX LC II 360 ARGB

Оперативная память

2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB EXPO (KF560C36BBEAK2-32)

Видеокарта

Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X

Накопитель

Kingston KC600 512 GB SSD (SKC600/512G)

Блок питания

ASUS TUF GAMING 850W Gold, 850 Вт

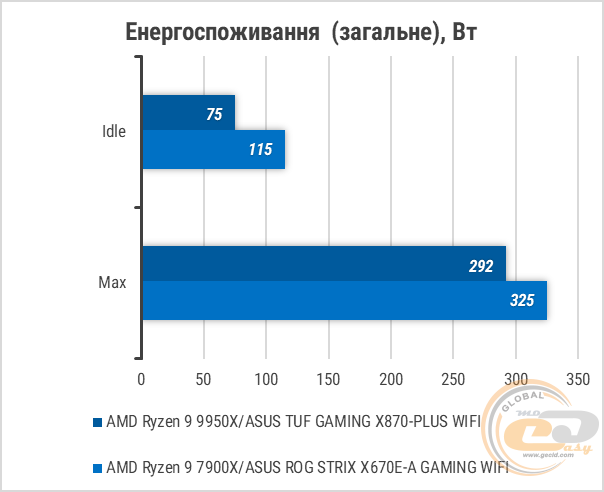

Система с материнской платой ASUS TUF GAMING X870-PLUS WIFI без проблем справилась со всеми проведёнными тестами, а 16-ядерный AMD Ryzen 9 9950X все время работал стабильно.

Тестирование звукового тракта на основе кодека Realtek ALC1220P

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ

+0.00,

 -0.01

Отлично

Уровень шума, дБ(А)

-91.5

Очень хорошо

Динамический диапазон, дБ(А)

91.4

Очень хорошо

Гармонические искривления, %

0.00139

Отлично

Гармонические искривления + шум, дБ(A)

-84.6

Хорошо

Интермодуляционное искривление + шум, %

0.00826

Очень хорошо

Взаимопроникновение каналов, дБ

-72.2

Хорошо

Интермодуляция на 10 кГц, %

0.00800

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ

+0.02,

 -0.04

Отлично

Уровень шума, дБ(А)

-93.7

Очень хорошо

Динамический диапазон, дБ(А)

94.1

Очень хорошо

Гармонические искривления, %

0.00158

Отлично

Гармонические искривления + шум, дБ(A)

-86.7

Хорошо

Интермодуляционное искривление + шум, %

0.00614

Отлично

Взаимопроникновение каналов, дБ

-70.0

Хорошо

Интермодуляция на 10 кГц, %

0.00581

Отлично

Общая оценка



Очень хорошо

На основании полученных данных можем заключить, что звуковая подсистема на основе кодека Realtek ALC1220P показывает хорошие результаты и не должна разочаровать даже самых требовательных пользователей.

Выводы

Конечно, далеко не каждому пользователю нужен весь современный функционал. Но если на сегодняшний день вы стоите перед выбором между платами на чипсете AMD X670E или X670, рассмотреть набор логики AMD X870 вам просто необходимо.

ASUS TUF GAMING X870-PLUS WIFI прекрасно демонстрирует, что даже не выбирая самый топовый AMD X870E, можно получить достаточное количество новейших интерфейсов, серьезные возможности в работе с ОЗУ, надежную схему питания и полезные новомодные функции от ASUS. Относительно размещения накопителей пользователя тоже не обидели, предоставив ему четыре высокоскоростных разъема M.2, хотя один из них и без радиатора.

Безусловно, за такие деньги радует наличие Wi-Fi 7 и Bluetooth 5.4, чтобы ее владелец ну точно ни в чем себе не отказывал. Зона подсветки компактная, но имеет достаточное количество режимов, что дополняет общий довольно строгий стиль серии TUF GAMING. Качество звука претензий не вызывает благодаря 7,1-канальному HDA-кодеку Realtek ALC1220P.

Однако есть и спорный момент – цена продукта пока «кусается». Но если учитывать наценку за новизну и топовый чипсет, это довольно классическая ситуация на рынке.

Итак, ASUS TUF GAMING X870-PLUS WIFI идеально подойдет тем, кто хочет иметь материнскую плату не только с безусловной поддержкой всех процессоров нового поколения, но и заранее готовой для большинства устройств недалекого будущего.

Преимущества:

  • привычный для ценителей серии TUF GAMING дизайн со сдержанной цветовой гаммой;
  • 16+2+1-фазная подсистема питания с номинальным током до 80 А;
  • высокоэффективное охлаждение и мощные радиаторы на элементах системы питания;
  • поддержка PCI Express 5.0 для видеокарты;
  • возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
  • 2,5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах)/Bluetooth 5.4;
  • наличие четырех слотов M.2, два из которых способны работать в режиме PCIe 5.0 x4;
  • использование удобных фиксаторов M.2 «Q-Latch»;
  • наличие двух портов USB4;
  • полезные «фишки» для автоматического разгона процессора и оптимизации работы других компонентов;
  • звуковая подсистема на основе кодека Realtek ALC1220P;
  • усиленный слот для видеокарты с увеличенной длиной ножки фиксатора Q-Release;
  • восемь коннекторов для подключения вентиляторов и СЖО;
  • значительно лучшие возможности разгона ОЗУ по сравнению с чипсетами AMD X670E и X670;
  • максимально современный набор портов на панели интерфейсов.


Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.
